Камин-печь с теплообменником

Принцип работы печи камина длительного горения

Подробно разбирая схему камина и печи, мы не раз говорили, что одним из основных элементов отопительной конструкции является топка, дымоход и зольник.

Так вот особенность печей длительного горения как раз и заключается в том, что в ней отсутствует зольник, через который происходит забор холодного воздуха.

Схема печи длительного горения

Зольник выполняет функцию не только поддувала, но и позволяет производить систематическую очистку от золы и пепла камин. Здесь же принцип работы таков, что продуктов горения практически не остается.

А кислородом, напрямую участвующим в процессе горения печи, дровяная печь камин снабжается через специальное отверстие. Это своеобразный приточный патрубок, который позволяет регулировать приток кислорода и, соответственно, влиять на интенсивность горения печи.

Чугунная печь длительного горения

Ключевым моментом печи камина длительного горения является необходимость обеспечения достаточного количества кислорода. Это позволит поддерживать стабильное горение топлива в камере и обеспечит экономичный расход дров.

Принцип работы дровяной печи камина длительного горения похож на пиролизный агрегат, где основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. И хотя в этой статье мы рассматриваем конструкции, отапливаемые дровами, принцип у всех агрегатов длительного горения будет аналогичным.

Сам процесс горения происходит в закрытом пространстве, откуда через специальную трубу, высвобождается древесный газ. Дальше нагретый газ идет во вторую, где происходит смешивание с вторичным воздухом, закаченным вентилятором.

Это обеспечивает беспрерывный процесс, который происходит до тех пор, пока полностью не сгорят дрова. При этом температура горения порой достигает 1200 градусов. При этом сырье расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого камина печи.

Высокий КПД (80-85%) печей каминов продолжительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку.

Устройство помогает равномерно прогревать водяной контур по всему периметру, увеличивая теплоотдачу. Температура отходящих газов обычно не превышает 130-150 градусов. Тепло, выделяющееся в камине, максимально эффективно прогревает теплоноситель.

Конструкция печи

Учитывая то, что тление происходит крайне медленно, камины длительного горения, в отличие от пиролизных печей и котлов, не так требовательны к качеству и влажности топлива. Конечно, производительность тоже уменьшится при влажных дровах (более 30%), но не так сильно упадет, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов. Но это скорее заводские модели. А вот конструкции, выполненные своими руками, лучше отапливать все же дровами.

Сама модель печи длительного горения появилась на рынке сравнительно недавно. В начале 21 века компания Stropuva благодаря инженеру Эдмунтасу Штропайтис нашла решение проблемы постоянного добавления топлива в котел.

Именно он первым придумал подачу кислорода сверху, благодаря чему став возможен реализации длительного горения. На сегодняшний день это наиболее практичное устройство для обогрева дачи, уровень производительности которого достигает 70, а иногда и 100%.

Камин с водяной рубашкой, дополнительные возможности

Камин с водяной рубашкой имеет отличительные особенности, он чуть шире, что будет удобно для дачи. Функция гриля позволяет быстро приготовить вкусный обед даже к праздничному столу. Итог: отопление помещений, нагрев воды и красивый вид огня. На выбор предлагаются жаропрочные прозрачные экраны топки – в форме сферы или со стеклянными вставками с боков.

Помимо этого, существуют и комбинированные камины, они сочетают водяной контур и используют дымоход для нагрева воздуха. Воздушное отопление позволяет экономить топливо, дает возможность прогрева пола на даче. Как это сделать, лучше посмотреть в видео уроке.

Особенности монтажа теплогенераторов марки Бавария

Для обеспечения эффективной работы отопительных установок при их монтаже необходимо соблюдать необходимые правила:

• Для полного сгорания дров необходимо обеспечить достаточное поступление воздуха. Поэтому в комнату, где установлена печь-камин, кислород должен поступать в достаточном количестве.
• Устанавливать теплогенераторы можно только на идеально ровное горизонтальное основание, изготовленное из негорючих материалов.
• Дымоотводящий канал должен быть либо равным патрубку самого теплогенератора по размерам, либо превышать его.
• Если в помещении присутствуют горючие предметы, то расстояние от них до теплогенератора Бавария должно быть не менее 800 мм. Для возможности уменьшения этого расстояния перед горючими поверхностями можно устроить несгораемый экран. Экран изготавливают, как правило, из оцинкованного стального листа, проложенного по асбестовой прокладке или кирпичу.

Печи Бавария можно монтировать самостоятельно. Дополнительные согласования не требуются.

Печь «бавария»

Если речь зашла о печах, будет неправильно не упомянуть об этой конструкции, печь «бавария» используется нашими людьми и причем довольно успешно. Следует рассказать о достоинствах и недостатках данной модели.

Достоинства

Это довольно бюджетная конструкция, которая привлекает людей. Пожалуй, это большой плюс. Итак:

1. Этот экокамин можно устанавливать без применения отдельного фундамента. Но о технике пожарной безопасности, конечно, забывать не стоит.
2. Такая конструкция довольно просто монтируется, и это может сделать человек без определенных навыков.
3. Она оборудуется прозрачной дверкой, через которую можно наблюдать за игрой огня. Благодаря этому она и получила свое название «экокамин».
4. Есть система длительного и быстрого горения дров. Это делает их экономичными и снижает затраты при эксплуатации.
5. Есть несколько вариантов исполнения, что дает возможность подобрать модель нужной мощности.

Печь Бавария

Конечно, производитель пишет то, что нравится людям. Но если посмотреть отзывы о данной печи на форумах, тогда становится ясно, что это хоть и экономная печь, однако отопить дом ей в качестве единственного обогревателя будет довольно затратно. Но ее хватит для создания теплой обстановки в небольшом помещении. В итоге выбор за вами. И если вы захотите подобрать печь камин с теплообменником, имеющую высокий КПД для отопления большого помещения, это можно найти на нашем сайте, где есть множество достаточно экономных конструкций, которые можно сделать своими руками.

Типы печей-каминов

В зависимости от материалов изготовления печи подразделяются:

• на металлические;
• на кирпичные;
• на комбинированные.

Самостоятельно построить подобную печь не составит труда, поскольку все комплектующие доступны в продаже, а чертежи можно найти в сети. Главное условие — придерживаться принципов строительства и мер безопасности.

С плитой

Такие печи чаще представляют собой металлическое устройство с варочной панелью и декоративной стеклянной дверцей. Внутри конструкции обычно отделаны шамотным кирпичом или специальными блоками из негорючего материала на основе асбеста или огнеупорной глины.

Подобные печи зачастую изготавливаются в заводских условиях. Размеры таких печей будут варьироваться в зависимости от их производительности, которая выражается в киловаттах. Самые популярные модели печей с варочной поверхностью — это Ferlux, «Кёльн», «Ока», «Охта» (Konig Feuer), «Нарва», «Байкал».

Важно! Мощность любого отапливаемого прибора на практике подбирается из расчёта 1 кВт на 10 квадратных метров помещения. Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария». Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров

Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг

Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг

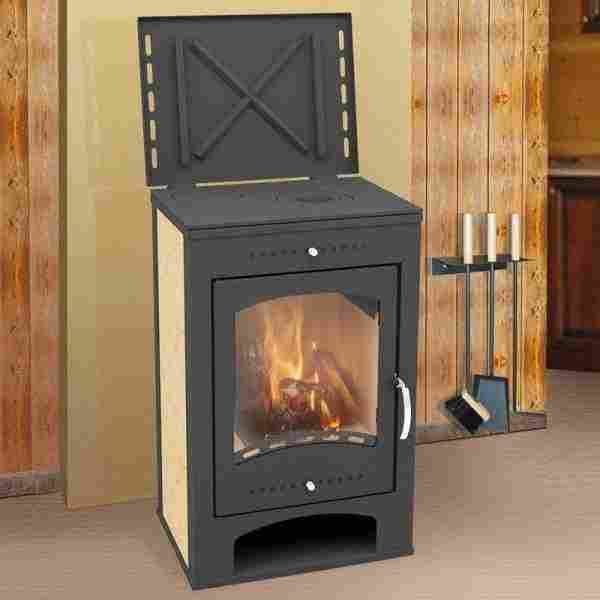

Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария». Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг.

С духовкой

Обычно подобные печи устанавливаются в помещении, которое служит кухней или зоной отдыха для большого количества людей. Так как размеры и особенности каждого помещения всегда разнятся, каминную печь с духовкой выполняют из кирпича по индивидуальным расчётам. При самостоятельной постройке рекомендуется использовать схемы готовых голландских или шведских печей.

Фото 1. Кирпичная печь-камин с духовкой, выполненная по шведской схеме. Духовой шкаф располагается сразу над топкой.

Чтобы избежать задымления помещения, а также обеспечить правильную работу устройства, следует соблюдать основные закономерности при расчёте каминной части конструкции печи.

Справка. Соотношения ширины и высоты топки должны соответствовать параметрам 3:2, а глубину топочного отверстия следует выравнивать на 1/2 или 2/3 его высоты.

Отопительно-варочная

Теплообменник — средство забора тепла от его источника, в данном случае от печи. Обычно представляет собой конструкцию из трубы в виде решетки или змеевика, в которой циркулирует вода. Он монтируется в топочную область или в дымоход. Такие конструкции позволяют обеспечивать помещения не только водяным отоплением, но и горячим водоснабжением.

Важно! Если печь-камин используется не только для отопления, но и для горячего водоснабжения, то теплообменник не должен забирать больше 10% ее суммарной мощности

Расчет мощности

Любая из предложенных моделей отличается по мощности, от которой будет зависеть степень обогрева заданного помещения. Стандартными показателями являются:

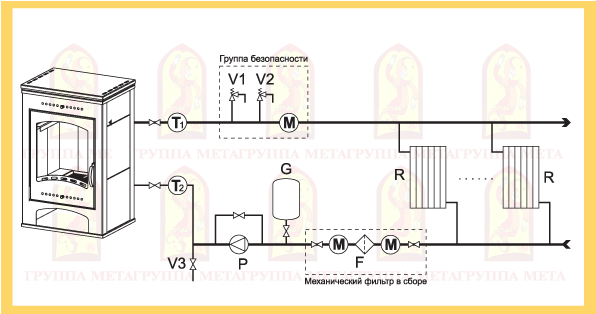

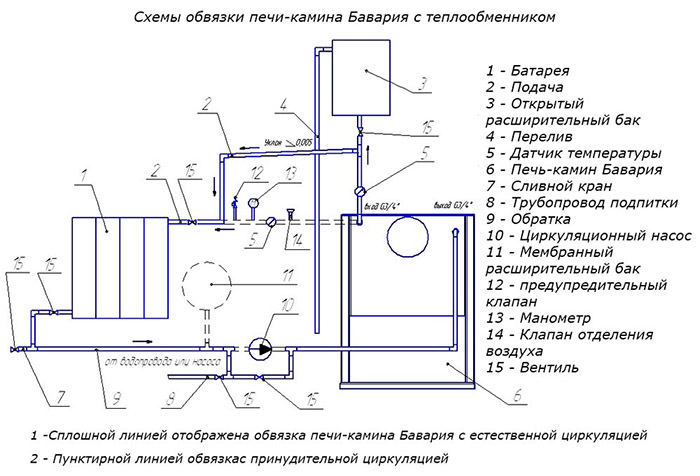

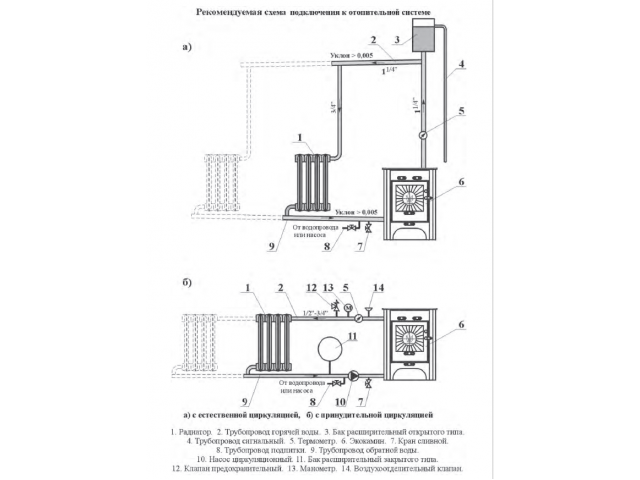

Печь с водяным контуром, теплообменник печи установлен в дымоходе

На 10 м2 потребуется 1 кВт, при высоте потолков не больше 2,8 метра.

Если ваша комната равна 60 м2, то печь должна иметь мощность 6 кВт.

Если выбранная модель обладает и другими функциями, то мощность рассчитывают исходя из таких данных:

• Для теплообменника нужно 10 кВт,
• Для конвекции — 4 кВт мощности,
• Для приготовления пищи — 1 кВт,
• Для отопления площади в 160 м2— 8 кВт.

Подготовка к работе

Готовя печь-камин к первой протопке, следует прочистить стекло, убрав с него любые наклейки. Дров кладется половина нормы. Обычно чувствуется запах при нагревании внутреннего защитного слоя печи. Нужно открыть форточку. В последующем этого запаха уже не будет

Во время монтажа нужно осторожно касаться фасадных плоскостей, поскольку защитная краска обретает свою уникальную прочность под воздействием высоких температур

Чтобы стекло сохраняло свою прозрачность, необходима хорошая тяга, которая устанавливается изменением положения регуляторов. Интенсивное горение поддерживается до момента достижения желаемой температуры окружающего воздуха. После этого устанавливается экономный режим, позволяющий поленьям медленно догорать в течение нескольких часов, поддерживания установившийся тепловой баланс в помещении.

Технические характеристики и виды

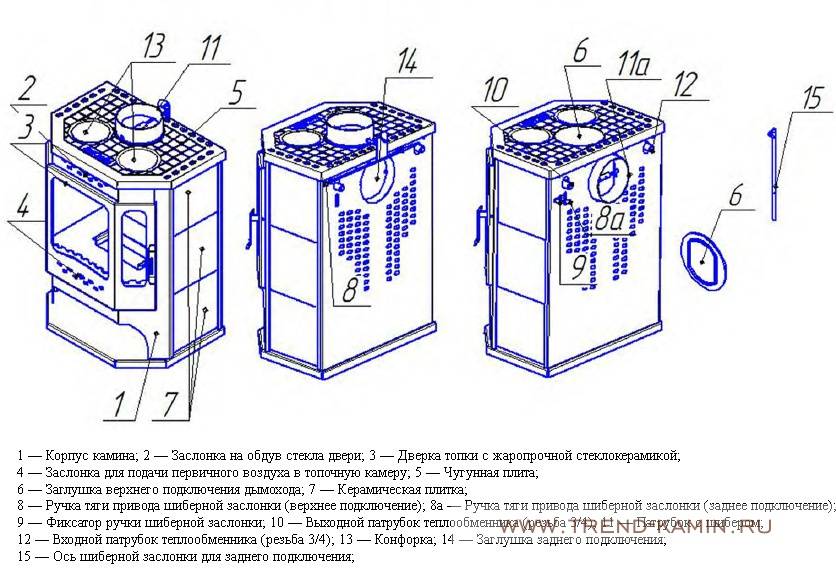

Прочность и долговечность каминная печь «Бавария» приобретает, благодаря трехмиллиметровой стали, из которой сделан корпус и шестимиллиметровой стали, использованной на топочную камеру.

Решетки-колосники выполнены из жаропрочного чугуна. Чтобы дополнительно обеспечить долговечность печи внутренние плоскости топки усилены защитной отделкой из плиток огнеупорного шамота.

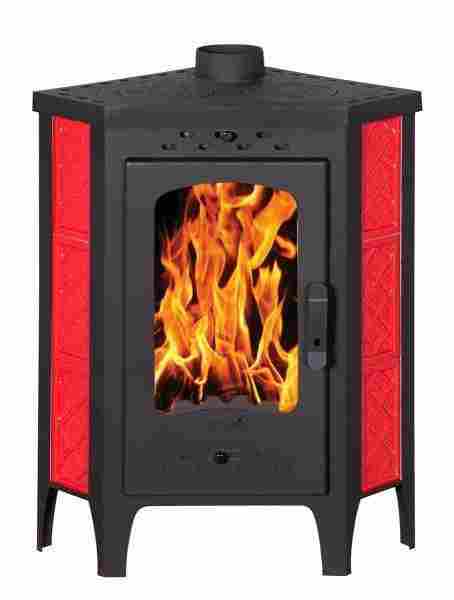

Есть несколько видов каминов «Бавария» с угловой ориентацией.

• Пристенно – угловая «Бавария», оснащенная водяным теплообменником, при мощности в 12 кВт ориентирована на объем до 150 куб. метров. Ширина этой печи-камина равна 540 мм. Слегка вытянутую форму придает глубина в 710 мм при высоте 945 мм. Эта модель может присоединяться к общей отопительной системе.

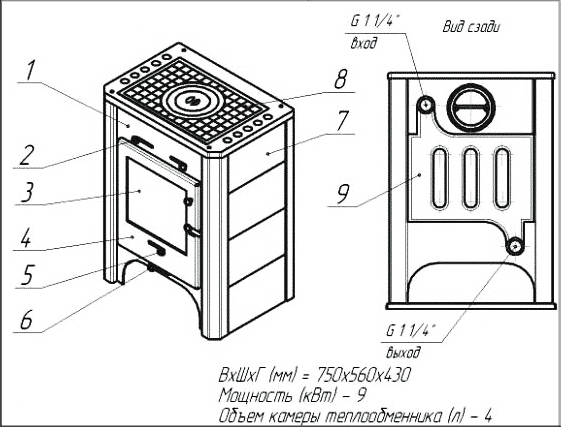

• Печь, оборудованная плитой с мощностью 9 кВт, наполнит теплом пространство до 180 куб. метров. Ее компактные габариты (ширина, составляющая всего 650 мм при небольшой глубине в 520 мм и высоте 860 мм) позволят гармонично вписаться в любой современный интерьер.
• «Бавария» угловая изразец является усовершенствованной модификацией плиты-камина с чугунной плитой, имеющей две конфорки. Отличительной особенностью является облицовка изразцами боковых плоскостей. Компактная ширина, составляющая 650 мм в сочетании с небольшой глубиной в 520 мм и удобной высотой, равной 860 мм позволяет установить эту печь весом 125 кг в помещениях объемом до 90 куб. метров.

Камин с теплообменником: причины популярности

В основных случаях печи-камины используются для установки в загородном доме. Они комфортабельны, относятся к безопасным, и самое главное великолепно вписываются в любое пространство. Кроме того такая конструкция станет отличным решением для поселков или деревень, где часто случаются перебои с электроэнергией или нет газа. Камин с теплообменником рассчитан даже на самостоятельное подключение к системам отопления. Так же это отличный вариант для нагрева воды и применения в бытовых нуждах.

Среди преимуществ камина с теплообменником стоит отметить длительный срок службы и надежность

Печи-камины с теплообменником обладают 7 достоинствами в применении:

• Их можно совместить с любой системой отопления в доме;
• Доступная ценовая политика;
• Возможность автономной работы;
• Уютный и красивый вид;
• Возможность использовать дрова в качестве основного топлива;
• Можно разместит в углу;
• Способны быстро прогреть помещении не зависимо от сезона.

Если говорить о функциональности при использовании таких печей в доме или даче, то они так же включают ряд положительных свойств, а именно отопление, возможность приготовит пищу, экономичность, надежность, и конечно же красота. Одна такая конструкция способна заменить плиту для готовки и стать главным элементом дизайна.

Разновидности каминов по расположению

Расположение отопительного прибора бывает разным, зависит от типа изделия. По месту монтажа камины можно разделить на:

• встраиваемые;
• пристенные;

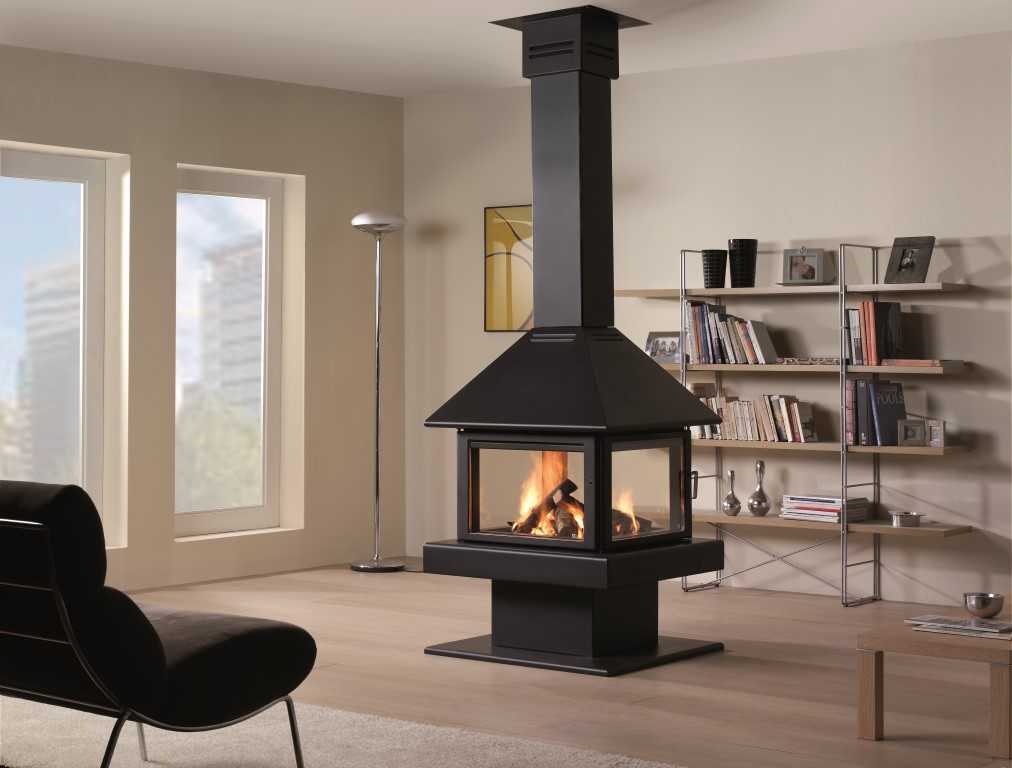

• острова;
• угловые;
• навесные.

В зависимости от установленной модели, выбирают соответствующую отделка для конструкции и окружающего пространства. Большее количество современных каминов имеют закрытую или полузакрытую структуру, когда пламя изолировано от жилого помещения. Для этого применяют стеклянные двери или перегородки из другого огнестойкого материала. Нечасто проект предусматривает простую решетку впереди или полностью открыт.

Положительные стороны теплообменника

В чем заключаются основные преимущества агрегатов, в основе которых имеется теплообменник? Попробуем разобраться и в этом вопросе. Печи камины такого типа отличаются простотой использования. Вам не придется наблюдать за их работой и постоянно подкидывать топливо. Достаточно раз в день, а при необходимости и реже «кормить» питательной смесью. Во-вторых, отзывы показали, что потребители совершенно не бояться оставлять агрегат в рабочем состоянии, когда уходят из дома. Действительно, уникальная система работы, герметичный корпус и трубы для жидкости не доставят вам никакого дискомфорта и рисков. В-третьих, теплообменник имеет циркулярный насос, который приводит имеющуюся жидкость внутри в рабочее состояние и в движение по всем установленным трубам. Это также дает дополнительные преимущества устройству.

Брать или не брать

Пожалуй, это были основные преимущества отопительных систем с теплообменником. Можно сделать вывод, что печи камины на данный момент являются наиболее совершенными и уникальными по техническим характеристикам устройствами для работы в любом помещении. Кроме того, они смогли соединить в себе два критерия, которые придутся по вкусу любому потребителю. Во-первых, это огонь, который, как отмечают психологи, привлекает людей и дает возможность поразмыслить. Во-вторых, в холодное время года «живой огонь» поможет окунуться в воспоминания и внесет романтическую нотку в вашу квартиру или дом.

Печь из чугуна

Все-таки не зря была сделана чугунная печь. Такая конструкция имеет дополнительную теплопроводность. Легко выдерживает перепады температур и хорошо держит тепло. КПД агрегата с закрытой топкой достигает 80-ти процентов. Имеет срок службы свыше 10-ти лет. Камин печь с теплообменником может быть выполнена во фронтальном и угловом варианте. Дополнительно устанавливается стеклянная дверца, что защищает помещение от попадания мусора и углей. Также может быть сделана печь камин с плитой и теплообменником, тогда еще и прибавляется функция приготовления пищи. По всем вариантам можно посмотреть фото и видео в инете и подобрать наилучший вариант, который подойдет именно вам. Цена таких моделей довольно различна, все зависит от материала изготовления и уровня комплектации.

Правила эксплуатации

Чтобы камин «Бавария» радовал безупречной работой долгое время необходимо пользоваться просушенными дровами. Заготовленные поленья складываются под навесом или в проветриваемом сарае, где спустя год-полтора они достигают нужной степени сухости. Влажность около 15% считается нормой.

Необходимо учитывать, что если закладывать в топку печи поленья, не проходящие просушки, то при их горении образуется чрезмерное количество дыма с высоким содержанием конденсата, оседающего на внутренних плоскостях труб печи-камина, засоряя их продуктами горения.

Смолистые поленья хвойных пород также становятся источником чрезмерного засорения дымоходов и появления копоти на стекле дверцы печи. Не рекомендуется в качестве топлива каменный уголь. Зольный ящик для очистки извлекается только после его остывания.

Как сделать своими руками?

Установка камина предусматривается на этапе проектирования жилого дома, проект разрабатывают строительные и дизайнерские мастерские с предоставлением конструктивных чертежей и эскиза декоративного решения интерьера. Эти же фирмы берут на себя полностью все работы по строительству и подключению оборудования. Этот комплекс работ имеет достаточно высокую стоимость, поэтому большинство владельцев небольших домов предпочитают выполнить эту работу самостоятельно.

Перед тем, как приступить к самостоятельной установке камина, нужно ознакомиться с требованиями по технике безопасной эксплуатации отопительного прибора. Городские квартиры в многоэтажных домах – не самое подходящее место для печи-камина длительного горения на твердом топливе. Придется пройти огромное количество согласований с различными службами для выведения дымохода на крышу. Если многоквартирный дом не имеет печного отопления, соседи могут стать препятствием для этого плана. Возведение дымохода станет очень дорогостоящим мероприятием. Поэтому рассмотрим самые распространенные варианты обустройства в загородных домах.

Традиционная конструкция выполняется из кирпича с последующим монтажом стального или чугунного агрегата. Вес этого сооружения требует возведения фундамента на глубину до 80 сантиметров.

Глубина топки должна составлять не меньше половины от высоты. Каменный камин может оснащаться панелью для разогрева и готовки еды или иметь отдельную камеру. Для кирпичной кладки применяют огнеупорный кирпич. Процесс ее возведения требует определенных навыков. При отсутствии опыта лучше довериться профессионалу или выполнить облицовку из плитки или гипсокартона. Стоимость услуг каменщиков высока, поэтому многим приходится возводить камин своими руками. Рассмотрим пошаговую инструкцию для этого действия.

Следующий этап – возведение фундамента. Роется котлован глубиной 60-70 сантиметров, шириной на 15 сантиметров больше основания камина. На дно выстилают слой щебня высотой 10-15 сантиметров, Устанавливается опалубка и слой за слоем камень заливают жидким цементом немного ниже уровня пола (5-6 сантиметров).

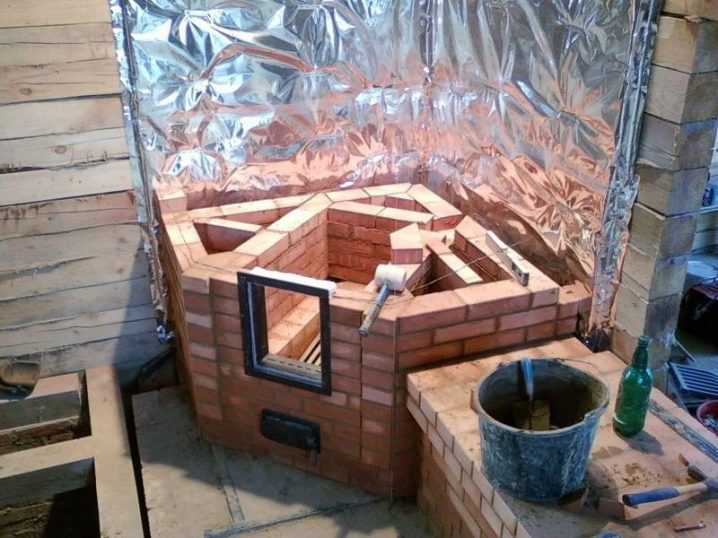

После высыхания фундамента приступают к кирпичной кладке. Задняя стенка выкладывается в полкирпича, боковые в кирпич. Задняя стенка топки с середины должна иметь наклон вперед на 15-20 градусов для циркуляции горячего воздуха. Этот наклон обеспечивают ступенчатыми выступами кладки. После завершения возведения корпуса камина монтируют дымоход. Все эти виды работ требуют определенного опыта. Новички затратят очень много времени и у них неизбежно появятся проблемы с точностью кладки кирпича на начальном этапе.

Производители предлагают большой выбор готовых конструкций для оформления печей. Хорошо зарекомендовала себя покраска специальной краской металлических фасадов. Покрашенные печи имеют красивый декоративный вид и не требуют дополнительных отделочных материалов. Их достаточно просто установить в нужном месте и подключить к системе отопления и дымоходу. Цвет колера подбирают к конкретному интерьеру.

Место установки печи-камина предполагает отсутствие сквозняков, которые будут затруднять тягу. Это означает, что агрегат не должен располагаться на линии между окном и дверью. Камин должен располагаться как можно ближе к выходной трубе. Если в конструкции стен предусмотрены дымовые каналы, дымоход выводят в них. При самостоятельном монтаже дымоход выводят через перекрытие и кровлю наружу, при этом трубу дымохода оборачивают минеральной ватой и возводят вокруг нее шахту из пеноблоков или кирпича.

Труба для дымохода изготавливается из кирпича, металла, асбеста, керамики. Диаметр дымохода подбирают из соотношения 1 к 10 от размера топки. Оптимальной считается круглая форма трубы. Производители предлагают для самостоятельной сборки недорогие и легкие «сэндвич» дымоходы из нержавейки – две трубы разного диаметра, пространство между которыми заполнено минеральной изоляционной ватой. Это готовый к установке конструктивный элемент, не требующий дополнительных изоляционных конструкций. Дымоход оснащается шибером – заслонкой, перегораживающей приток воздуха. С помощью шибера регулируют тягу.

Чугунная печь

Чугунные печи имеют дополнительную теплопроводность, а также устойчивость к любым перепадам температур.

КПД такой печи, при условии закрытой топки равняется 80%. Срок эксплуатации достаточно большой, порядка 10 лет.

Камины печи с водяным теплообменником выполняются в двух вариантах:

• Во фронтальном.
• В угловом.

Кроме этого, они оборудуются стеклянной дверцей, которая предотвращает попадание углей и мусора в помещение.

Если такую печь камин оборудовать плитой, то, кроме обогрева, можно будет приготовить пищу. Ценовое предложение таких печей достаточно приемлемое, все зависит от использованного материала и набора функций.

Чугунная печь-камин

Монтаж

Устанавливая печь-камин, необходимо соблюдать все инструкционные указания, изложенные производителем в технической документации.

Пол в месте установки печи не должен иметь перепадов высот. При необходимости он выравнивается. Обеспечивается защитный слой из огнеупорного материала.

Дополнительно на участке под дверкой крепится стальной лист толщиной ≥ 0,5 мм. Чтобы зольный ящик легко устанавливался на него во время выдвижения для очистки, габариты должны составлять примерно 70х50 см.

Минимальная высота дымовой трубы составляет пять метров. Диаметр его поперечника подбирается под размер патрубка камина. Все горючие стеновые конструкции должны быть защищены несгораемым экраном.

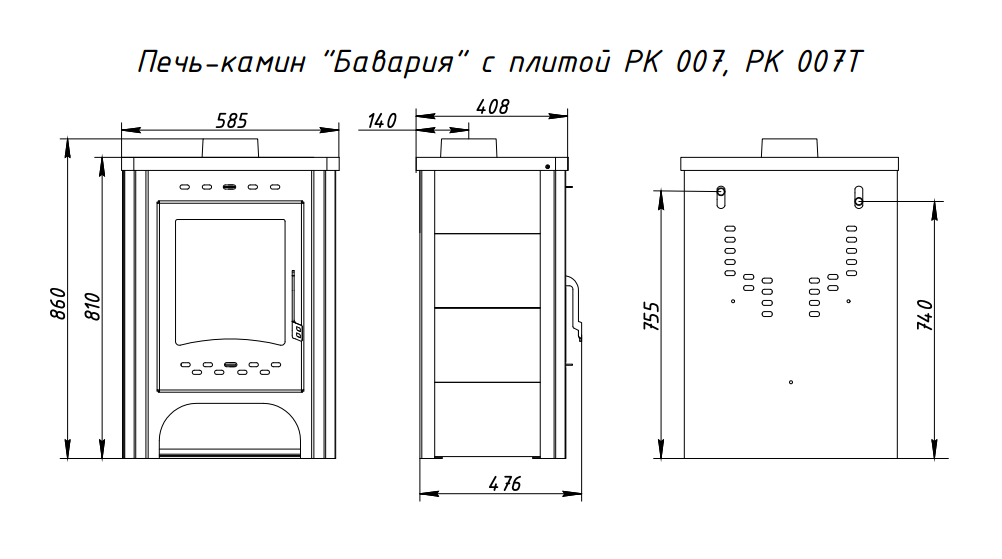

ЭкоКамин Бавария угловая с плитой

Подготовка к работе

Готовя печь-камин к первой протопке, следует прочистить стекло, убрав с него любые наклейки. Дров кладется половина нормы. Обычно чувствуется запах при нагревании внутреннего защитного слоя печи. Нужно открыть форточку. В последующем этого запаха уже не будет

Во время монтажа нужно осторожно касаться фасадных плоскостей, поскольку защитная краска обретает свою уникальную прочность под воздействием высоких температур

Чтобы стекло сохраняло свою прозрачность, необходима хорошая тяга, которая устанавливается изменением положения регуляторов. Интенсивное горение поддерживается до момента достижения желаемой температуры окружающего воздуха. После этого устанавливается экономный режим, позволяющий поленьям медленно догорать в течение нескольких часов, поддерживания установившийся тепловой баланс в помещении.

Популярные марки

Группа Мета предлагает несколько вариантов камин-печей с плитой и теплообменником.

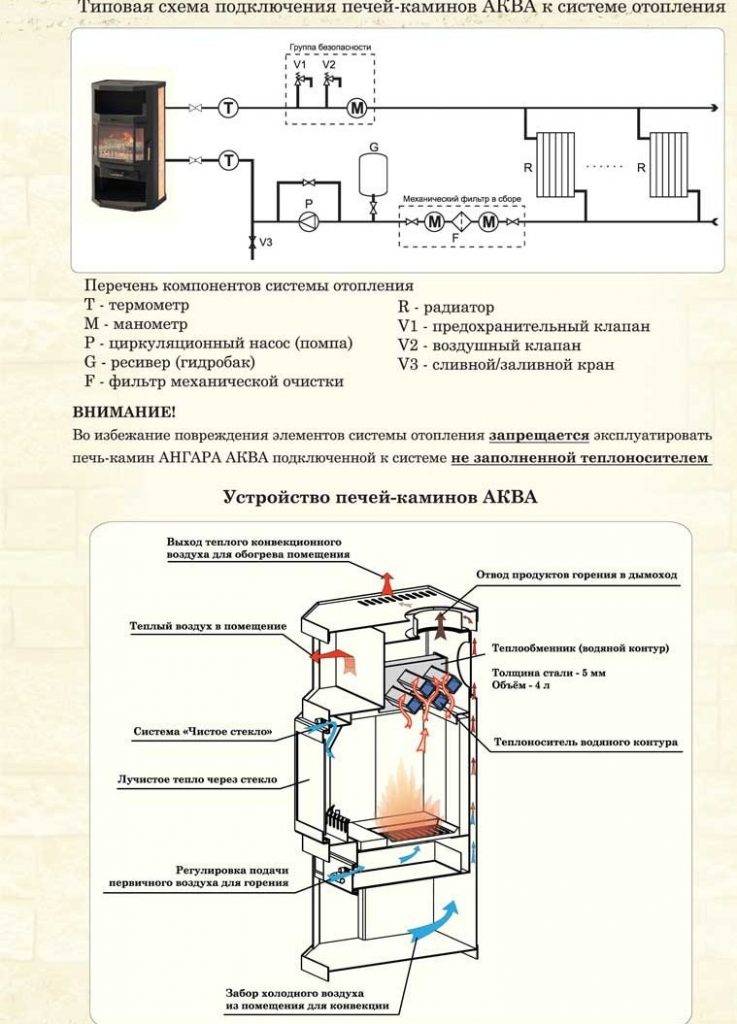

Например, камины-печи с плитой и теплообменником МЕТА Ангара АКВА и МЕТА Печора АКВА, мощностью 8+5 кВт. Обогревают помещения до 250 куб. М. Дверки со стеклянным экраном. Одной закладки дров хватает до 5-6 часов.

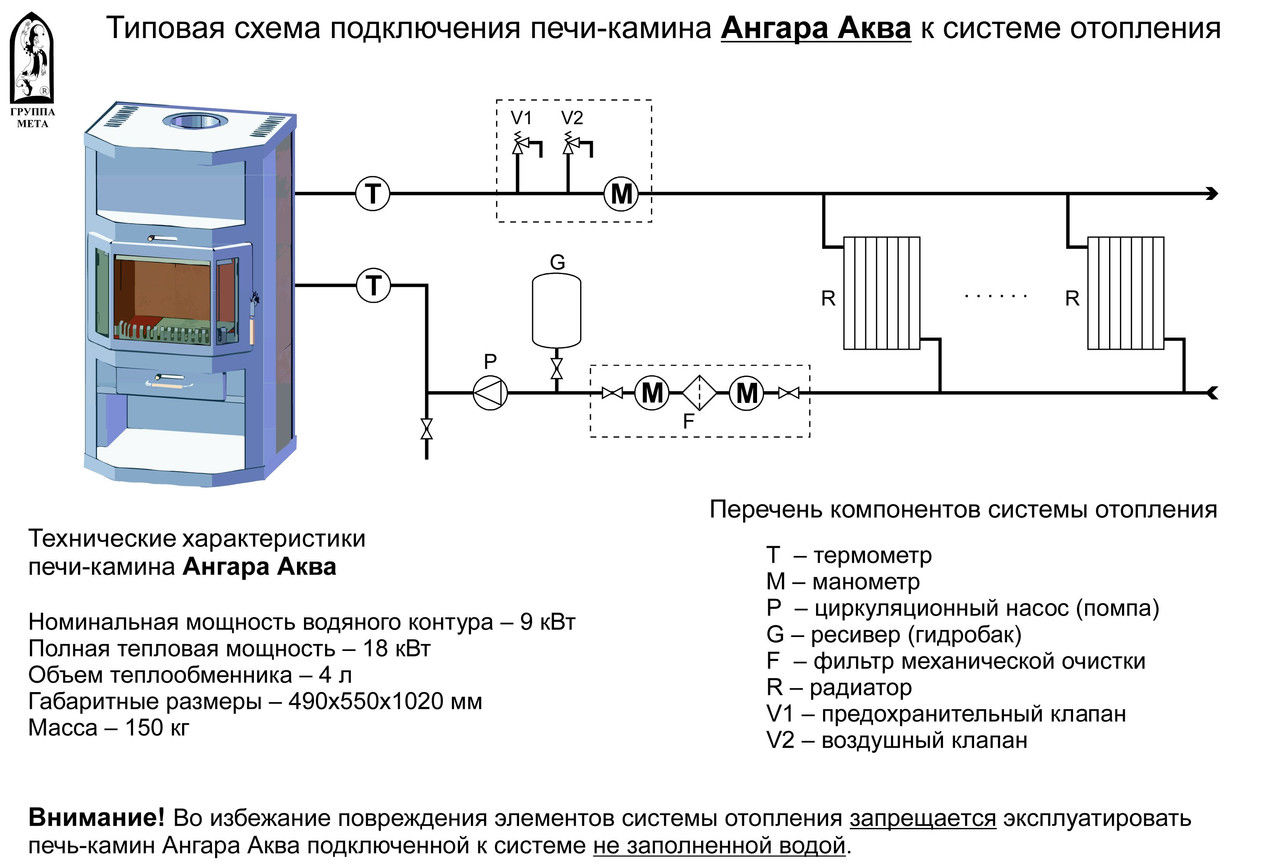

Модель камин-печь Ангара Аква группы Мета с плитой и теплообменником может работать в системах отопления с закрытыми и открытыми схемами. Смелые решения в конструкции. В корпусе печи,кроме теплообменника, предусмотрены еще и воздушные каналы. Тепло от топливного блока не только нагревает воду в теплообменнике, но и воздух в комнате.

Тепловая мощность, габариты, простота установки делают камин-печь с плитой Ангара Аква очень популярной среди потребителей.

Добавляют эстетику в общий вид комнаты, где установлена печь-камин с теплообменником, и аксессуары. Предметы со скучными названиями кочерга, совок, дровница, щетка, могут своим хорошим художественным оформлением украсить уголок тепла, уюта и комфорта.

Jotul

Эта норвежская фирма выпускает широкий ассортимент топливного оборудования и компонентов систем отопления. Сюда относятся печи «буржуйки», печи-камины и печи-камины с теплообменниками. Jotul имеет свои представительства во многих городах России, СНГ и ближнего зарубежья.

Основательные тепловые приборы из чугуна, с высокохудожественным оформлением завоевали симпатии и интерес владельцев частных домов и дачных построек. Конечно, такие изделия не дешевые, но владельцы домов, которые установили у себя источники тепла фирмы Jotul, остались довольны экономичностью, дизайном, долголетней гарантией при эксплуатации.

Очень интересна каминная топка с теплообменником. Его тепловая мощность от 3 квт до 22,5 квт. Такая вставка монтируется в контур всего камина. Работа не простая и требует подготовки и высокой квалификации работников. Но в итоге владельцы получают камин с теплообменником с отличным дизайном и гарантией безупречной работы на долгие годы.

Для решения проблемы обеспечения теплом своего дома есть множество способов и одним из самых эффективных является установка камин-печей с плитой и теплообменником.

Разновидности моделей отопительных установок

Теплогенераторы Бавария могут иметь и прямоугольную конструкцию, и угловое исполнение. Установки первого типа традиционно размещают возле стены.

Угловая печь-камин Бавария имеет модификации с варочной поверхностью или без неё. Такие теплогенераторы оснащены верхним дымоходом.

Дополнительным плюсом углового теплогенератора Бавария является возможность отапливать смежное помещение без организации водяного контура.

Новые модели этого производителя оснащены не одним, а тремя стёклами, что увеличивает возможность обзора горящих дров.

Такие печи по внешнему виду наиболее похожи на традиционные камины.

Рекомендации для приобретения готового изделия

Для длительного и комфортного пользования, в первую очередь, необходимо обращать внимание на качество и характеристики прибора

Мощность. Зависит от размера топки и габаритов конструкции в целом

Если заглянуть в технические характеристики печи, то следует обратить внимание на номинальную мощность. Необходимую мощность нужно рассчитать исходя из того, что для обогрева 10 м

кв. потребуется 1 кВт мощности.
Марка (бренд). Печь это предмет, связанный с огнем, и экономия на материале или брак в производстве могут нанести ущерб жилищу или здоровью. Поэтому следует выбрать производителя с хорошей репутацией, работающего с соблюдением всех требований.
Адаптация к погодным условиям. Лучше всего позаботиться и о сохранности печи зимой, особенно в неотапливаемом помещении. Корпус должен быть прочным, из листовой стали, покрашенным специальной краской.
Тип горения. Лучше предпочесть длительное горение, если вы планируете проводить на даче долгое время.

Для дачи очень популярны модели с варочной поверхностью. Они позволяют быстро обогреть помещение и готовить еду. Также выгодным будет решение с солнечными батареями, они могут использоваться в качестве резерва.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
• Везувий ПК-01,

ЭкоКамин Бавария,

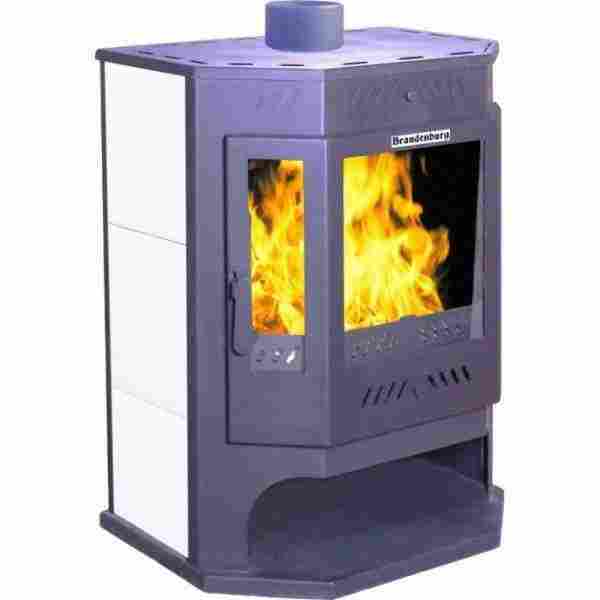

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Принцип работы и мощность

В зависимости от мощности камина-печи объемы теплообменника имеют разную величину. При мощности топки 11 кВт теплообменник — 5 литров. При этом в зависимости от удаления конечных элементов системы отопления объем воды-теплоносителя составит 40-130 литров.

Конечные элементы системы отопления, батареи, должны вписываться в общий вид комнаты. Эстетично выглядят современные многоходовые батареи из листового алюминия, покрытые белым пластиком. Для их разводки применяют гибкие металлические трубы, также покрытые пластиком. Такие батареи быстро нагреваются, отдают тепло и быстро остывают, когда понижается температура теплоносителя. Для сборки этих элементов не требуются большой опыт, можно легко собрать самим.
