Как сделать калитку из профнастила своими руками – пошаговая инструкция

Как врезать замок?

Врезной замок можно устанавливать не на все типы калиток. Главное условие, которое должно соблюдаться – это наличие дверной коробки, то есть на обычную калитку из профнастила замок не установишь. Металлическую врезку осуществляют путем вырезания в коробке отверстия, равного по размерам замку.

Рассмотрим пошагово весь процесс установки врезного замка в калитку забора.

1. Если дверь калитки внутри полая (карскасная), то необходимо сварить или приобрести металлическую коробку, куда будет помещено тело замка.
2. Выбрать месторасположение замка, а также отметить торцевые точки на калитке. Сделать паз под корпус замка, пользуясь болгаркой.
3. Сделать болгаркой несколько надрезов в профиле калитки, отогнув края наружу до нужной отметки таким образом, чтобы параметры замка полностью перекрывали отверстие, удерживая лишь внутреннюю часть.
4. Просверлить шуруповертом отверстия для креплений замка.
5. Установить замок в соответствии с инструкцией, поочередно вставляя детали и закрепляя их наружными декоративными коробками.
6. Сделать отверстие в противоположной торцовой части забора. Для этого нужно аккуратно смазать язычок замка зубной пастой или мелом, закрыть калитку с опущенной ручкой, отпустить ее и заново открыть. В нужном месте появится отметка, где нужно сделать соответствующее углубление и прикрепить вторую часть замка.

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

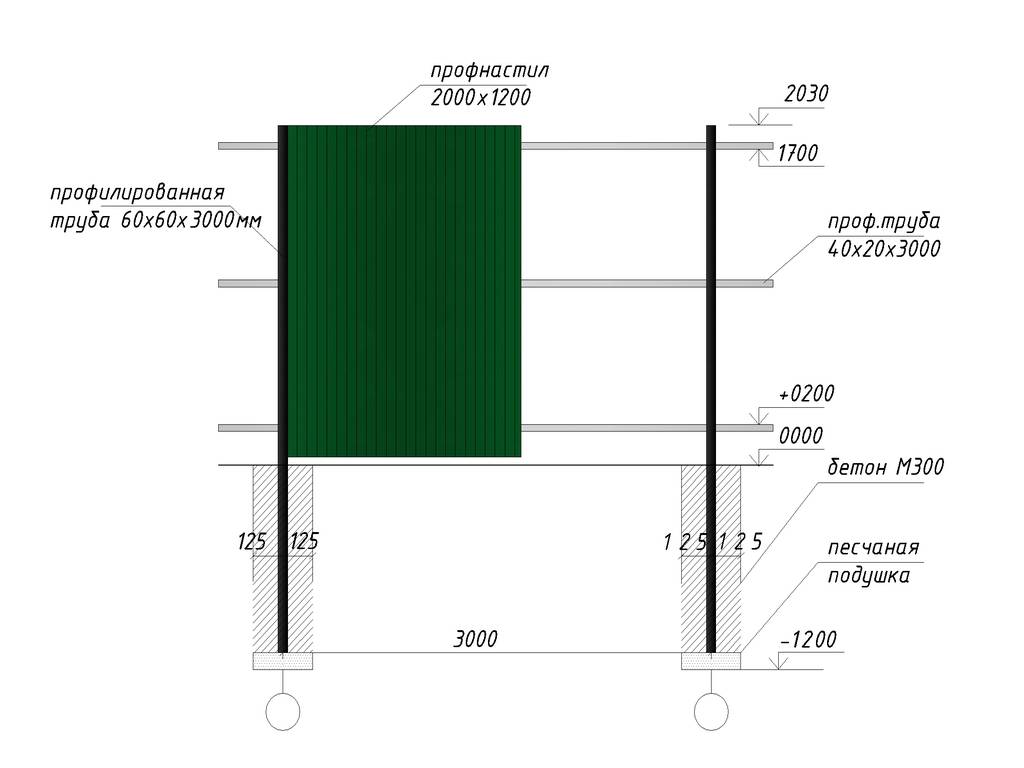

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

• Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
• Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
• Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила

Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет

По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации

Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

• Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
• Профнастил. Лист заказывается по высоте будущей калитки.
• Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
• Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
• Навесные воротные петли. Два комплекта
• Врезной замок.

Инструментарий

• Сварочный аппарат;
• Циркулярная пила «болгарка»;
• Дрель/шуруповёрт;
• Строительный уровень;
• Рулетка.
• Строительный уголок

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

• незначительный вес;
• доступная стоимость большинства типов профиля;
• устойчивость к температурным изменениям;
• быстрота, доступность и легкость самостоятельного монтажа;
• высокие показатели прочности на изгиб.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Конструкция ворот

Изготовление распашных ворот

Какой замок врезать в калитку из профнастила

Замок для калитки из профнастила, в принципе, может быть выбран любой. Главнее, чтобы его конструкция была предназначена для наружного применения (использование стойких к коррозии сплавов, защита от попадания влаги внутрь замка). Специалисты рекомендуют не выбирать сложные в установке и не оправдывающие себя в эксплуатации массивные замки и при ответе на вопрос «какой замок поставить на калитку» называют оптимальным решением специальные запорные узкопрофильные устройства для профтруб. Они отлично защищены от пыли и влаги, просты в монтаже и надежны.

Установка замка на калитку выполняется в несколько этапов.

1. Выполняется разметка с определением места положения замка, отверстий для крепежа, сердечников и ручки (если последняя конструктивно соединена с запорным устройством).
2. Отверстия для метизов и сердечника высверливаются, их края обрабатываются шарошкой.
3. Прорези под корпус выполняются болгаркой (оптимально – две вертикальные и соединяющая их диагональная, которые позволяют затем отогнуть и отрезать два треугольника).
4. Края готового отверстия под замок обрабатываются напильником.
5. Определяется точное место для ответной части запорного устройства, для чего торцевая часть ригеля покрывается зубной пастой, гуашью или помадой, после чего при открывании ригель делает на опорном столбе отметку для выполнения паза.

Перед установкой калитки обязательна проверка строго вертикального положения опор по уровню.

https://youtube.com/watch?v=BqTvKt6_jxY

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

• бруса сечением 15х15 см;
• круглого бревна диаметром от 20 см;
• швеллерной балки со стенками толщиной не менее 1,5 см;
• профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Вставляем в ямы опорные стойки

Столб устанавливается в яму, его вертикальное положение достигается с помощью уровня Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.

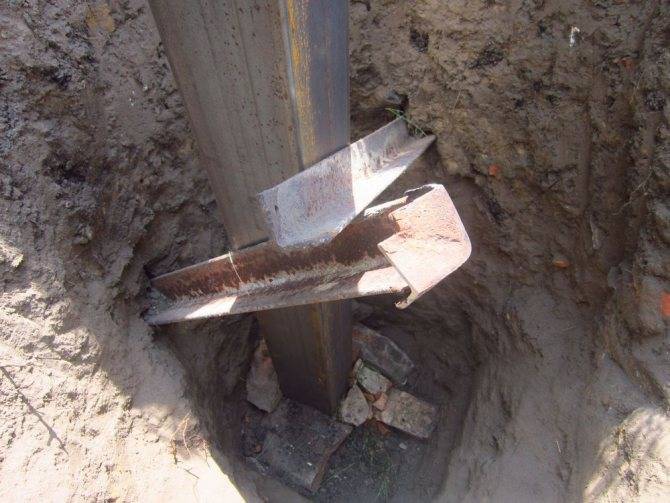

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Привариваем к столбам для ворот поперечные трубы забора

Привариваем к столбам для ворот поперечные трубы забора

Привариваем к столбам для ворот поперечные трубы забора

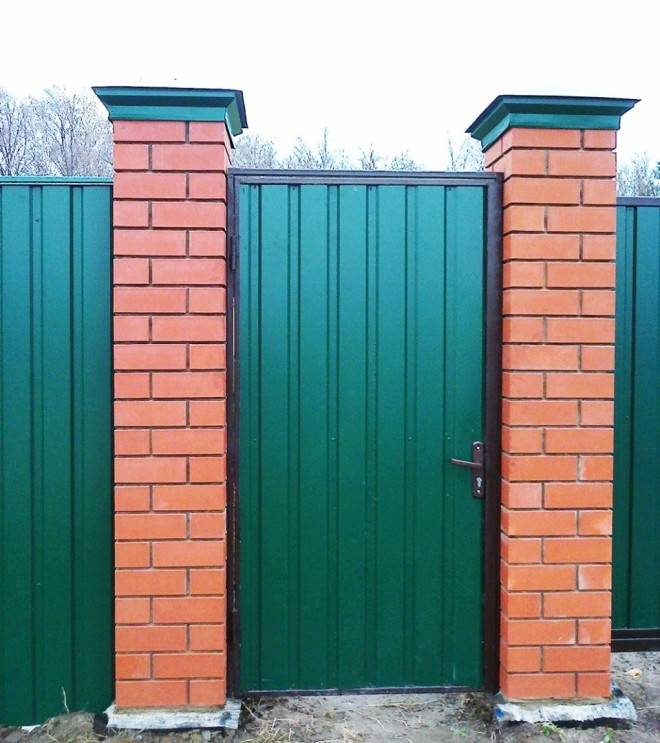

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Деревянная калитка

Изделие из дерева по собственному эскизу может стать предметом гордости для мастера, который его изготовил. Дерево всегда смотрится оригинально, тем более, что ширина досок, их горизонтальное или вертикальное расположение, а также всевозможные «деревянные кружева» — дарят простор для творчества.

Совет. Вес деревянного полотна довольно велик, поэтому петли лучше приобрести в соответствии с предполагаемой нагрузкой.

Материалы и инструменты:

• доски и бруски (штакетник);
• металлические уголки, дверные петли, замок или щеколда;
• лобзик, рубанок, шуруповерт;
• дрель, ножовка, стамеска.

Деревянная калитка

Если каркас калитки изготавливают из дерева, то его сколачивают в форме буквы Z. Если из профиля, то необходимо действовать следующим образом:

1. Нарезать профильную трубу.
2. Сварить из нее каркас.
3. Зачистить швы с помощью шлифовальной машинки.
4. Закрепить петли.
5. Разложить на раме деревянные элементы согласно эскизу.
6. Просверлить отверстия, и скрепить изделие болтами.
7. Навесить калитку и обработать ее грунтовкой и лаком.

Оригинальная конструкция готова. Желательно ухаживать за деревом, ежегодно повторяя обработку лаком.

2 этап – Чертеж ворот из профнастила

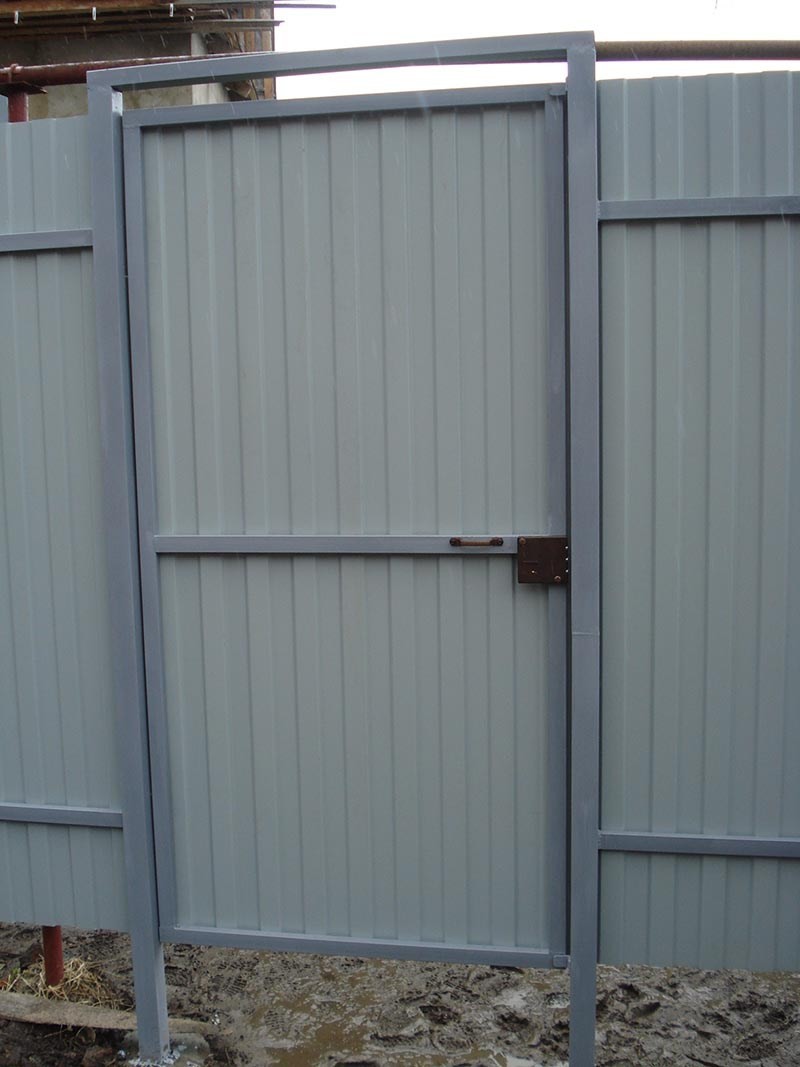

Калитка своими руками – вариант 3

По этой причине калитке, я считаю, необходимо уделить особое внимание. Я же хочу предложить свой способ. В моем случае стандартный лист заборного профнастила (2×1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля

Для этого металлопрофиль (25×40) по контуру калитки ставится на ребро, а перемычки (20×40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

В моем случае стандартный лист заборного профнастила (2×1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля. Для этого металлопрофиль (25×40) по контуру калитки ставится на ребро, а перемычки (20×40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

торый оказывается как бы в рамке. Согласитесь, в таком варианте калитка смотрится гораздо интереснее. На фото приведены два вида – снаружи и изнутри. Также привожу схематический чертеж. На фотографиях и на чертеже хорошо видна вся незамысловатая конструкция калитки. Причем размер никакой роли не играет.

Калитка снабжена удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что ко мне приходило уже много людей с нашей улицы, и всех интересовали некоторые детали моей калитки, а именно – как я закрепил листы внутри каркаса. Поэтому делаю вывод, что калитка моя людям понравилась и есть желающие повторить ее конструкцию в своем хозяйстве. Удачи!

Юрий Вадимович Владимирская область г. Вязники

Красивая калитка своими руками

Последовательность этапов выполнения работ при создании и монтаже распашных ворот для гаража

• Прежде, чем непосредственно приступить к выполнению работ такого плана, следует выполнить чертежи и составить спецификацию материалов инструментов, которые будут необходимы в процессе работ по созданию и монтажу будущей конструкции.
• После этого, требуется, согласно составленной спецификации, закупить абсолютно все необходимые материалы, а также приобрести или арендовать соответствующие инструменты.
• Сам процесс создания конструкции подобного плана следует начинать с этапа изготовления столбов гаражных ворот – для этого используются толстостенные трубы 60х60х3х3000 миллиметров. На выбор могут быть использованы трубы квадратного, прямоугольного или же круглого и сечения – все это должно быть заложено в чертеже ворот для гаража.
• Затем согласно составленной схеме, из прямоугольных труб, которые имеют меньший размер 40х25х2х6000 миллиметров или же уголков, требуется изготовить при помощи сварки каркас (т.е. рамки), необходимые для крепления профлистов. Количество рамок также определяется согласно чертежу конструкции.
• После этого необходимо присоединить рамки к столбам с помощью воротных петель, размеры и количество которых нужно подбирать, исходя из общего веса получаемой конструкции.
• На следующем этапе на створки необходимо установить места под ограничители открывания, замки и другие запорные устройства.
• Затем, во избежание коррозии, всю конструкцию нужно в 2 слоя покрыть грунтовкой по металлу, а когда она хорошо просохнет – эмалью хорошего качества под цвет профнастила. Те части столбов, которые находятся непосредственно в земле, требуется дополнительно обработать специальной гидроизоляционной краской от хорошего производителя. Цветовая гамма зависит только лишь от вкусов хозяина гаража.

Следующий этап – установка ворот в землю. Для этого нужно пробурить в грунте ямы (лунки) диаметр которых будет не менее 250 миллиметров, а глубина ниже, чем точка промерзания – как правило глубина должна составлять не менее 1-1,5 метра.

После этого следует раскрепить стойки готовой конструкции ворот в ямах и залить ямы бетоном – желательно марки М200/М250. В целях увеличения степени устойчивости всей конструкции между столбами следует ниже уровня грунта устроить монолитный железобетонный ригель, имеющий поперечное сечение 250х250 миллиметров – он должен соединить всю конструкцию.

• После того, как бетон окончательно затвердеет, можно проводить непосредственный монтаж гаражных ворот из профнастила. Профнастил можно крепить или же с помощью специальных кровельных саморезов, илм же с целью большей вандалоустойчивости – при помощи заклепок 3,2х10 миллиметров (лучше применять стальные заклепки, для того, чтобы избежать гальванопары между 2-мя разными металлами, т.к. это может привести в дальнейшем к появлению коррозии). Для этого изначально необходимо вырезать профнастил определенных размеров, а затем выполнить его установку на ворота, в одну волну с перехлестом.
• На заключительном этапе работ следует установить качественные замки и другие запорные устройства, а также тщательнейшим образом подкрасить все поврежденные в процессе работы места. И все – качественная и долговечная распашная конструкция гаражных ворот из профнастила готова!

Распространенным вариантом гаражных ворот является металлический каркас, обшитый листами профнастила. Конструкции отличаются удобством монтажа, сравнительно малым весом и длительным периодом службы. Собрать гаражные ворота из профнастила можно своими руками.

Завершающий этап

Замок лучше использовать узкопрофильный, предназначенный для соответствующих труб. Он защищён от попадания внутрь влаги и пыли.

Устанавливайте замок в следующем порядке:

1. Пометьте места для корпуса и сердечника, винтов и ручки.
2. Высверлите круглые отверстия.
3. Болгаркой сделайте 2 прорези по вертикали и 1 по диагонали под корпус замка. Полученные треугольные куски металла отогните наружу. Отрежьте их. Края зашлифуйте напильником.
4. Намажьте ригель замка зубной пастой или губной помадой. После закрывания и открывания замка на столбе появится отпечаток. В этом месте сделайте паз.
5. После крепления на каркас панелей установите накладки.

Забор из профнастила с калиткой будет готов тогда, когда завершите обшивку каркаса. Действуйте следующим образом:

1. Натяните вдоль каркаса шнур или прочертите карандашом линию.
2. Отрежьте лист профнастила по ширине.
3. Прикрепите его края к основе 35-миллиметровыми саморезами или заклёпками, делая промежутки через волну.

Если ворота, калитки, заборы из профлиста время от времени проверять на наличие повреждённых мест и покрывать их антикоррозийной смесью, то они будут служить долго и безотказно!

Собираем и варим раму

Заготовки собираются между собой сваркой.

Инструкция по созданию выглядит так:

1. Понадобится лист ОСБ толщиной от 10 мм или лист толстой фанеры.
2. Из этого материала вырезается полотно размерами на 5 см больше с каждой стороны, чем реальные параметры калитки.
3. Для удержания деталей рамки необходимо заранее подготовить струбцины – зажимы, которые будут прочно фиксировать заготовки из труб к полотну из ОСБ.
4. Количество зажимов должно быть больше, чем швов от сварки.

5. Куски профильных труб выкладываются в правильном порядке. Проверяется ровность углов по уровню.





















6. В зависимости от высоты калитки между верхней и нижней частью створки монтируются 1–2 поперечины.
7. Зажимы ставятся вблизи мест сварки.
8. Все детали рамки прочно крепятся к кондуктору. Проверяется повторно ровность углов.
9. Теперь можно сварить между собой заготовки труб.
10. Зажимы остаются, пока швы полностью не остынут.

После сборки каркаса все швы зачищаются.

Как выбрать размер створок?

Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:

• наружу;
• внутрь.

Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.

Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы

Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.

Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.

Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.

Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.

Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.

Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер

Если створки получаются громоздкими придется усилить фундамент и опоры.

Количество профильной трубы (уголка) на раму рассчитывается просто:

• Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
• Умножаем высоту створки на 6 (2 м х 6 = 12 м).
• Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.

Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.

Установка столбов.

• Намечается место для установки столбов, выкапывается яма глубиной 110 см.
• Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

• Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
• Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Фотоотчет об изготовлении и установке ворот

Монтаж

1. Высоту входной группы делают одного размера, ширина 0,9–1,2 м. Такие параметры позволяют свободно проходить проем даже с сумками в руках. Дверца 1,2 м имеет небольшую нагрузку на петли, в результате конструкция не перекашивается.
2. Навесы приваривают на металлическую трубу 60х60 мм, если изделие весит 100 кг и более – 80х80 мм. Если столбы кирпичные к закладным, приваривают трубу 60х40 мм, на нее удобно монтировать навесы.
3. Ширину делают на 1,5 см меньше проема. Зазор нужен для свободного открывания в любое время года, так как летом металл нагревается и расширяется, что приводит к заклиниванию.
4. Главная задача при монтаже состоит в том, чтобы правильно приварить навесы. Для этого полотно выставляют идеально ровно по вертикали и горизонтали, при помощи небольших кусочков металла фиксируют калитку заподлицо с несущей трубой. Навесы приваривают на расстоянии 20 см от верха и низа изделия.
5. Чтобы навесы не заклинило во время сварки, их смазывают солидолом или смазкой. После приваривания навесов места сварки зачищают и красят.

После сварки целесообразно зачистить места соединения от окалины

Приваривание навесов – ответственное задание, и от его выполнения зависит хорошая работа калитки.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

• Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
• Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
• Глубина ямы для столбов. Как правило, она равна 1 м.

Порядок работы

Среди фото заборов и ворот из профнастила в нашей фотогалерее вы можете определиться с выбором наиболее подходящей вам конструкции

Если ещё нет необходимого опыта, то обратите внимание на прямоугольные либо квадратные изделия. Они монтируются быстрее и проще. Далее нужно определиться с величиной конструкции и начертите её план

По нему будет проще приобрести материал и сделать разметку

Далее нужно определиться с величиной конструкции и начертите её план. По нему будет проще приобрести материал и сделать разметку.

Монтаж забора и калитки из профнастила начните с возведения опорных стоек:

1. Натяните шнур по линии ограждения. Определите месторасположение ям.
2. Пробурите отверстия под опоры с помощью бура, пешни или черпака с заостренными краями на глубину 1-1,5 м.
3. Вставьте столбы. Проверьте отвесом их вертикальность. Засыпьте ямы щебнём, утрамбуйте его.
4. Приготовьте жидкий раствор из цемента и песка в соотношении 1:3. Залейте им основание.

Пока бетон застывает, можно собрать каркас. Трубы для него нарежьте под углом 45 градусов. Разложите заготовки на ровной поверхности. Прихватите конструкцию по углам сваркой и проверьте размеры диагоналей. Они должны быть одинаковыми. При необходимости, подправьте и приварите углы окончательно.

После этого отрежьте трубу для горизонтальной перемычки и прикрепите её тем же способом посередине каркаса, выше или ниже. Прихваты величиной 2-3 см сделайте по всему периметру на расстоянии 20-30 см друг от друга. Последними приварите навесы и прикрутите ручку на высоте примерно 90 см.

Готовый каркас выставьте на твёрдое основание. Прихватите навесы с помощью сварочного аппарата.

Проверьте, насколько свободно открывается калитка. Если есть перекос, поправьте и завершите крепление. Сварочные швы зачистите, нанесите грунтовку на повреждённые места, выполните окраску конструкции.

В аналогичном порядке сможете осуществить и монтаж ворот из профнастила.

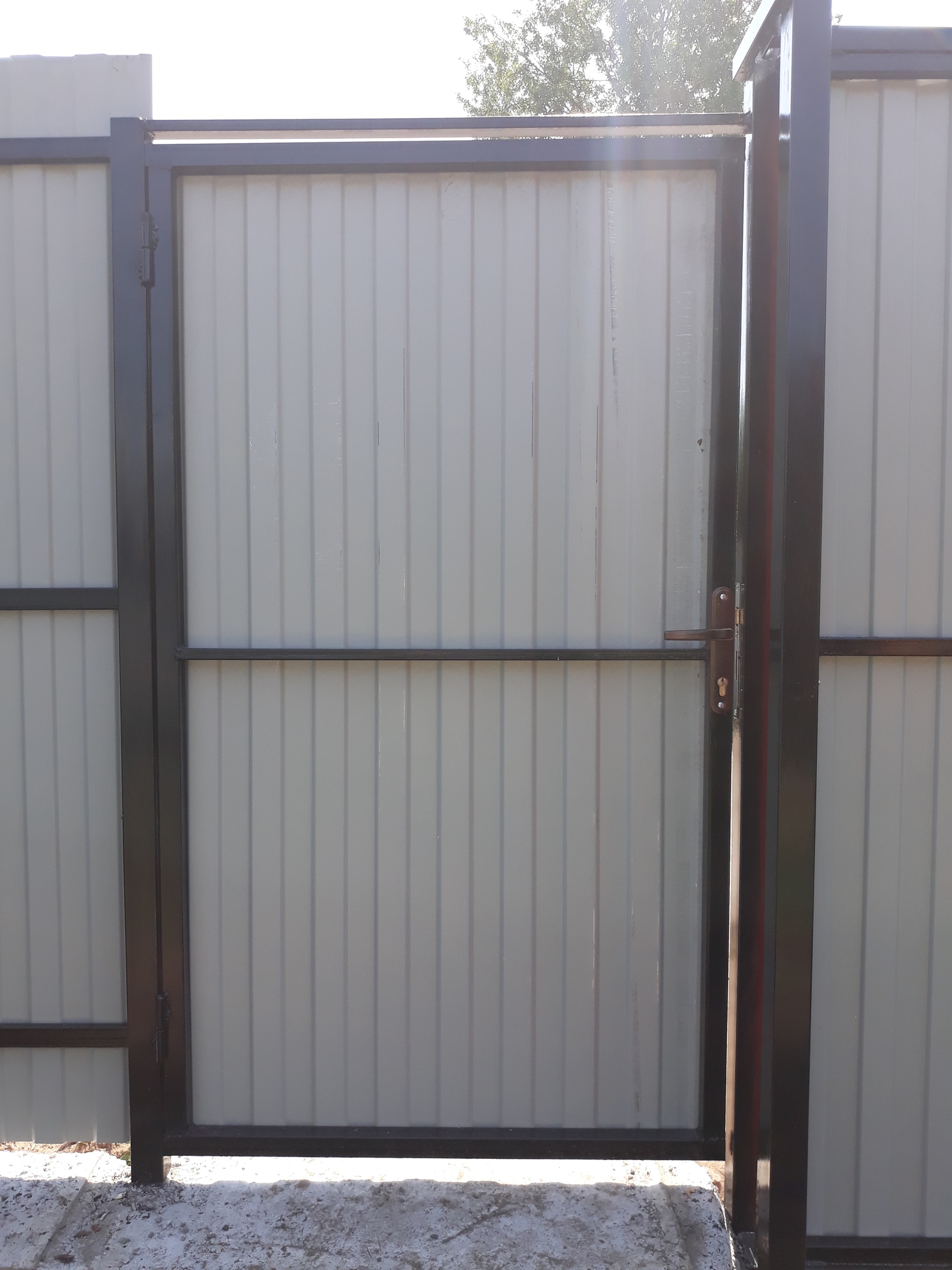

Пошаговая инструкция установки калитки из профнастила

Непрофессионалам рекомендуют сборку калитки проводить в проеме заграждения. Стало быть, вначале перед установкой калитки из профнастила следует строго вертикально установить и забетонировать опорные детали. Затем работы проводятся в следующей последовательности:

1. К столбам привариваются рамы.
2. Нижняя часть рамы должна располагаться выше уровня почвы на десять-пятнадцать сантиметров.
3. Привариваются боковины. Обязательно следует оставить зазор в один сантиметр между опорами и боками рамы.
4. Настала очередь размещения поперечной трубы. Она должна располагаться по центру изделия.
5. С помощью «болгарки» из проема вырезается готовая рама.
6. Места срезов необходимо тщательно зачистить.
7. Разрезается уголок. Его концы обрезаются и закрепляются на раме.
8. Нижняя часть навеса приваривается.
9. Надев каркас на одну петлю, привариваем и другую снизу.
10. Замок врезается в калитку, а его фиксирующую планку – прикрепляют к опоре.

Последним действием станет обшивка калитки профнастилом.

Устанавливаем звонок

Ограда готова, но как попасть гостю на участок? Нельзя забывать о таком необходимом элементе как звонок.

На дачных участках идеальным вариантом является монтаж беспроводного звонка. В таком случае вы услышите, что кто-то решил заглянуть к вам «на огонек» даже если неожиданно отключили электричество.

Подобные звонки, как правило, продаются на самоклеящихся подкладках, так что установить их не составит никакого труда. Надо просто обезжирить поверхности, на которые собираетесь установить блоки звонка.

Современные модели беспроводных устройств оснащаются датчиками движения, видеокамерами или домофонами. Хотя такие модели стоят дороже обычных звонков, на цену калитки из профнастила это значительно не повлияет.

Установка фурнитуры для калитки

Установка петель, ручек, замков необходимо производить перед обшивкой калитки профнастилом.

Петли привариваются сварочным швом длинной до двух сантиметров. Расстояние от краев сверху и снизу выдерживается на расстоянии до трети метра.

Замок и ручки следует располагать на расстоянии до 90 сантиметров от земли.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Пошаговая инструкция монтажа

Нюансы и советы

Мы рассмотрели, как сделать калитку с металлопрофилем на своем участке. Чтобы конструкция служила долго, а работа по ее изготовлению не доставила проблем, предлагаем ознакомиться с некоторыми советами:

• Калитку не обязательно делать прямоугольной. Отлично смотрятся арочные конструкции, но изготавливать их сложнее.
• Ямы под опоры можно пробурить в почве, используя садовый бур. Так уйдет намного меньше бетонного раствора.
• Чтобы трубы, используемые в качестве опор, не разрушались коррозией, их нижние части, углубляемые ниже уровня почвы, покрывают битумной мастикой.
• Чтобы повысить несущую способность опорных труб и защитить их внутренние части от коррозии, их можно заполнить бетоном. Такие трубы прослужат намного дольше.
• Если для монтажа используются трубы, поверхность которых покрыта ржавчиной, то она удаляется механическим способом, перед началом окрашивания.
• При сваривании труб желательно делать небольшие остановки для остывания металла. Это предотвратит искривление будущей конструкции.
• Чтобы калитка не открывалась в обе стороны, нужно на опоре установить ограничитель. Это может быть металлическая пластина, приваренная со стороны, противоположной петле.

Установка

Какие инструменты и материалы понадобятся?
