Какое может быть расстояние между высоковольтными опорами ЛЭП: нормы

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: “Сколько метров между фонарными столбами освещения?”, “Какое расстояние между фонарными столбами?”, “Какой пролет между столбами освещения?”. Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,на одной опоре	Высотаустановкисветильника, метр	Расстояниемежду опорами освещения, м	Тип осветительной лампымощность, Вт	Установленнаямощность освещения на 1 км,кВт
4 Х ЖКУ 50-400-001	20 (ВМО20, ОГКС 20)	65	ДНаТ 400	30
1 Х ЖКУ 30-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 50-250-001	12	36	ДНаТ 250	16,5
2 Х ЖКУ 40-250-001	12	31	ДНаТ 250	19,5
2 Х ЖКУ 50-150-001	11,3	35	ДНаТ 150	10
1 Х ЖКУ 30-250-001	12	39	ДНаТ 250	15,5
1 Х ЖКУ 40-250-001	12	33	ДНаТ 250	18
1 Х ЖКУ 50-250-001	12	45	ДНаТ 250	13,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	8
1 Х ЖКУ 30-150-001	12	39	ДНаТ 150	9
1 Х ЖКУ 40-250-001	12	39	ДНаТ 250	15,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ “Правила устройства электроустановок”.

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

Чтобы сохранить здоровье жильцов строения.
Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

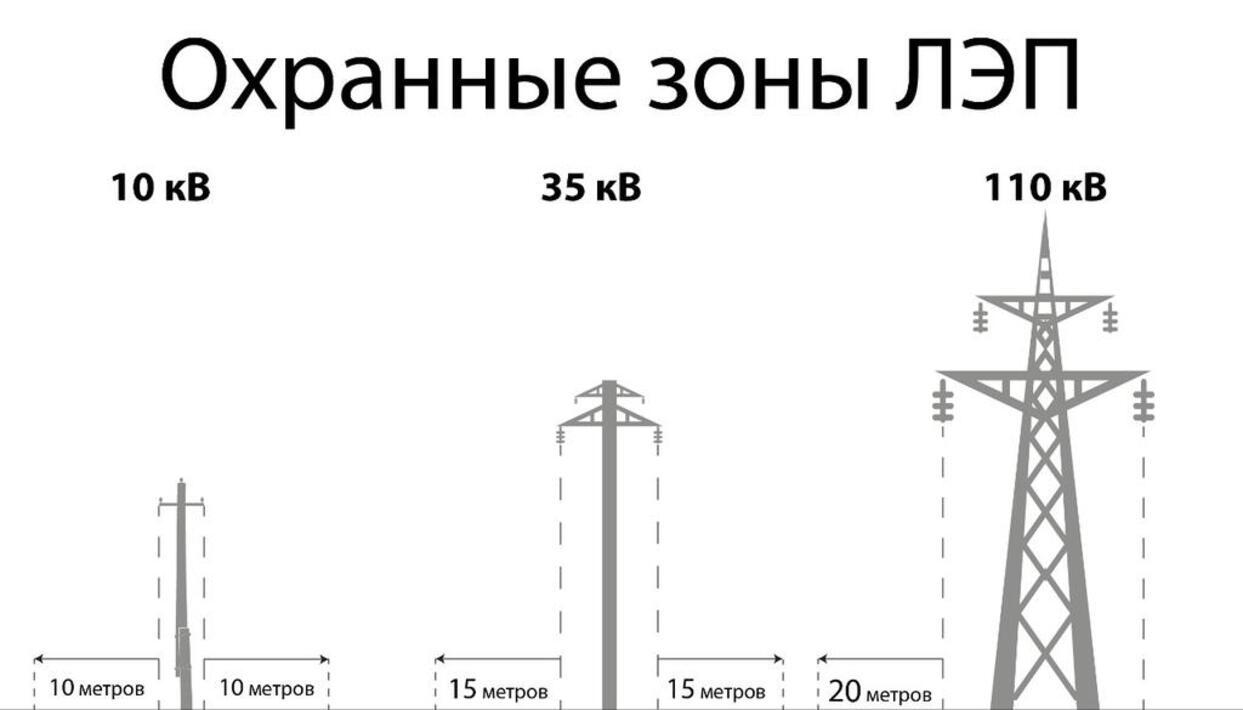

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

Подобрать для конструкции дома крышу с заземлением,
Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Необходимое расстояние между опорами лэп 110 кВ

Расстояние между опорами лэп, что также называется пролетом, является одним из самых важных элементов при их установке. Для напряжения в 110 киловатт характерно расстояние в пределах 170-250 метров. При таких условиях, высота каждой опоры должна быть не больше 14 метров, а предельное расстояние между землей и проводом лэп – 7 метров. К примеру, если напряжение составляет 35 киловатт, то расстояние между проводом и землей будет аналогичным, а вот высота опоры снизится до 12 метров. Сама длина пролета будет варьироваться в пределах 150-200 метров. Если все сделать правильно и согласно данным подсчетам, каждая улица и дорога будет достаточно хорошо освещена для того, чтобы даже поздней ночью можно было видеть практически, как днем.

Самодеятельность с установкой столба может выйти боком. И раньше, чем столб сгниет, может заявится энергонадзор (или иной чиновник) и заставить привести столб в соответствии с существующими нормативами.
Сейчас принято устанавливать бетонные столбы трапецевидной формы. Общая длина столба (небольшого) – 9м. Высота над землей, обычно, 7 м. Значит, заглубление около 2м. Вес подобного столба около 900 кг.

По всему обществу столбы стоят деревянные.

Основная проблема если у вас не СНТ, ЭНЕРГОНАДЗОР.
Советую обратиться в фирму, они сделают проект, все согласуют, определят границу ответственности, все подключать и сдадут в Электросети.
Можно все это не делать, но сначала посмотрите какие штрафы за самовольную установку столбов или линии и подключение к линии.

Сколько максимальная длина воздушки от столба до дома при монтаже СИП-16 при условии выполнения всех требований по высоте подвеса?
вообще эта длина расчитывается по нескольким параметрам но делат всегда что бы не более 40 метров в среднем длинна пролета в сетях 0,4кВ 30 метров (по крайне мере так делает наша бригада)

ЭЛЕКТРОСНАБЖЕНИЕ УЧАСТКОВ

Проектирование электроснабжения
Эта фирма разработает проект электроснабжения, согласует проектную документацию и качественно выполнит электромонтажные работы. Работаем как с физическими, так и с юридическими лицами.

СНиПы по установке столбов внутрипоселковой сети

Столб у входа на участок
поставил один столб в 1 метре от деревянного, как раз загородив вход на участок, мотивируя, что это земли общего пользования и он не обязан согласовывать с собственником участка. Теперь столб мешает входу на участок. Куда можно обратиться за решением спора и на какие нормативные документы можно сослаться?

На первом этапе монтажа определяется план строительства и выбирается вид опор. В плане расписывается, как правильно установить электрический столб.

Требования по установке столба – от любых строений – не менее 2 метров, от забора соседей – не менее 1 метра.

Ростехнадзор, те в свою очередь – в Энергонадзор

Расстояние между эл. столбами
Безуспешно искала по форуму и нету:(Кто-нибудь знает, какое максимально возможное расстояние между опорами электрических столбов. Сосед не разрешит, скорее всего, вкапывать столб на своей земле, а “по воздуху” от предыдущего столба до нашей территории 40 м. Можно ли так разнести столбы?

40-50 метров, недавно делали проект, уточняли расстояние.
До 50 метров.
Длина пролета (согласно ПУЭ) определятся стрелой провиса провода и расстоянием от него до земли не менее 5 м. При этом провод должен держать нагрузку (ветер+лед+собственный вес). т.ч. если ставьте опору 11м (а не 9 м, как обычно) и 50 м будет гарантированно.
Утвержденного, стандартного расстояния между электрическими столбами в сельской местности нет.Оно колеблется в пределах от 25 до 60 метров. В каждом конкретном случае, для каждого населенного пункта оно рассчитывается по утвержденным правилам и поэтому параметры (ВЛ) электропередач, расстояние между опорами напрямую зависят от номинального напряжения в линии,(количества подвешенных в конкретной точке воздушной линии проводов), климатических условий местности и технико-экономических требований потребителя.
Расстояние между столбами 40 метров 0,4, Кв, 60 метров 10 Кв.

Вред для здоровья от линии ЛЭП

Напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл – микротесла. Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

Чертеж стандартной опоры

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой изменяется и значение излучаемого магнитного поля.

Наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими значениями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ соизмерим с вредом для здоровья, наносимым утюгом, холодильником, стиральной машиной, компьютером.

Виды опор

В Евросоюзе принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира располагается ближе, чем нормативный интервал охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может вызвать ряд заболеваний нервной, сердечно-сосудистой и иммунной систем.

Расстояние от ЛЭП и возможный вред для здоровья в данном случае имеют прямую зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если брать ее величину из наших норм ПУЭ. Российские нормы расстояния до жилых домов описаны выше.

Таблица европейских нормативов.

Напряжение, кВ	Охранная зона по ПУЭ, м	Норма ЕС для строительства, м
35	15	35
110	20	40

Участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Схема установки столбов в СНТ и ИЖС согласно нормам

Габариты опор

Высота, ширина и масса изделий определяются материалом, из которого они произведены. В качестве примера можно привести такие данные:

Столбы из дерева выпускают в пяти вариантах: 6,5 м, 7,5 м, 9,5 м и 11 м. Диаметр опор колеблется между 14 и 24 см. По весу деревянные опоры разделяют на три группы: легкие, средние и тяжелые.
Бетонные столбы отличаются большой массой. В зависимости от размеров, изделие может весить от 300 кг до тонны. Ширина столба — от 10 до 40 см. Высота конструкции — в пределах 4-11 м.
Железобетонные опоры предлагаются таких же размеров, как и бетонные. Однако весят изделия из железобетона значительно больше, поскольку имеют металлическую составляющую. Вес стандартной конструкции может быть в рамках 450-1200 кг.
Для металлических изделий принята минимальная высота в 1,5 м (в случае с торшерными светильниками). Толщина, диаметр и масса осветительной системы определяются ее задачами и конфигурацией.

Количество секций в металлической мачте освещения зависит от ее высоты. Трехсекционная мачта имеет 21-метровую высоту. Мачты с четырьмя секциями имеют высоту 28 м, на пять секций — 35 м, 6 секций — 45 м.

На заметку

При планировании постройки любого назначения необходимо прежде всего брать во внимание расположение соседних строений и сразу продумать экранировку фасада. В уже возведенных жилых постройках, особенно давних и находящихся в непосредственной близости от ЛЭП, нужно прежде всего произвести ремонтные работы и смонтировать частичную защиту от внешнего излучения.

Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки

При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения

Важно, чтобы крыша и сетка, выполненные из металла были с заземлением. . Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки. При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения

Важно, чтобы крыша и сетка, выполненные из металла были с заземлением.

Кровлю необходимо строить из металлических материалов, а стены обтянуть металлической сеткой, которая накладывается на поверхность стены здания под слой штукатурки. При возведении нового строения целесообразно для установки стен применять шлакоблок, который по своим характеристикам практичнее обычного кирпича и способен не пропускать электромагнитные волны внутрь помещения

Важно, чтобы крыша и сетка, выполненные из металла были с заземлением.

Помимо этого, важно, чтобы и все розетки внутри помещений должны быть также с заземлением. Один из вариантов выполнения конструкции заземления:. Один из вариантов выполнения конструкции заземления:

Один из вариантов выполнения конструкции заземления:

На дистанции не менее 5 метров расположить треугольник с длиной сторон по 2 метра.
Сделать углубление по периметру глубиной 20 – 25 см.
В углах установить прутья длиной 2 метра и толщиной 10 – 12 мм.
Соединить прутья полосой из металла шириной от 20 мм и толщиной не меньше 1,5 – 2 мм. Обвязку следует прикрепить к каждому пруту при помощи сварки или болтов, при этом необходимо зачистить места стыков.

После этих действий следует:

Металлическую полосу приварить к контуру и провести ее по углублению в 20 см непосредственно в строение.
Все подготовленные углубления засыпать грунтом.

Внутри строения необходимо установить проводку, опираясь на параметры возведенной конструкции заземления. Все провода от 3 фазы необходимо подключить к клеммнику, который предварительно нужно соединить с полосой заземления при помощи электросварки.

В процессе возведения строений и помещений различного назначения следует соблюдать разрешенную дистанцию от опор ВЛ, утвержденную положениями СанПиН и СНиП. Стоит помнить, что законодательные нормативы и предписания являются одинаковыми как для возведения строений в городской черте, так и в местностях непосредственно за городом и дачных территориях.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Около леса

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

напряжение в сети;
тип населенного пункта, через который проходит линия;
удаление от населенных пунктов;
количество воздушных линий;
тип проводов.

Молния

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Днем

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

Порядковый номер.
Значение напряжения в сети.
Год установки конструкции.
Ширина охранной зоны.
Расстояние от земли до кабелей связи.
Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

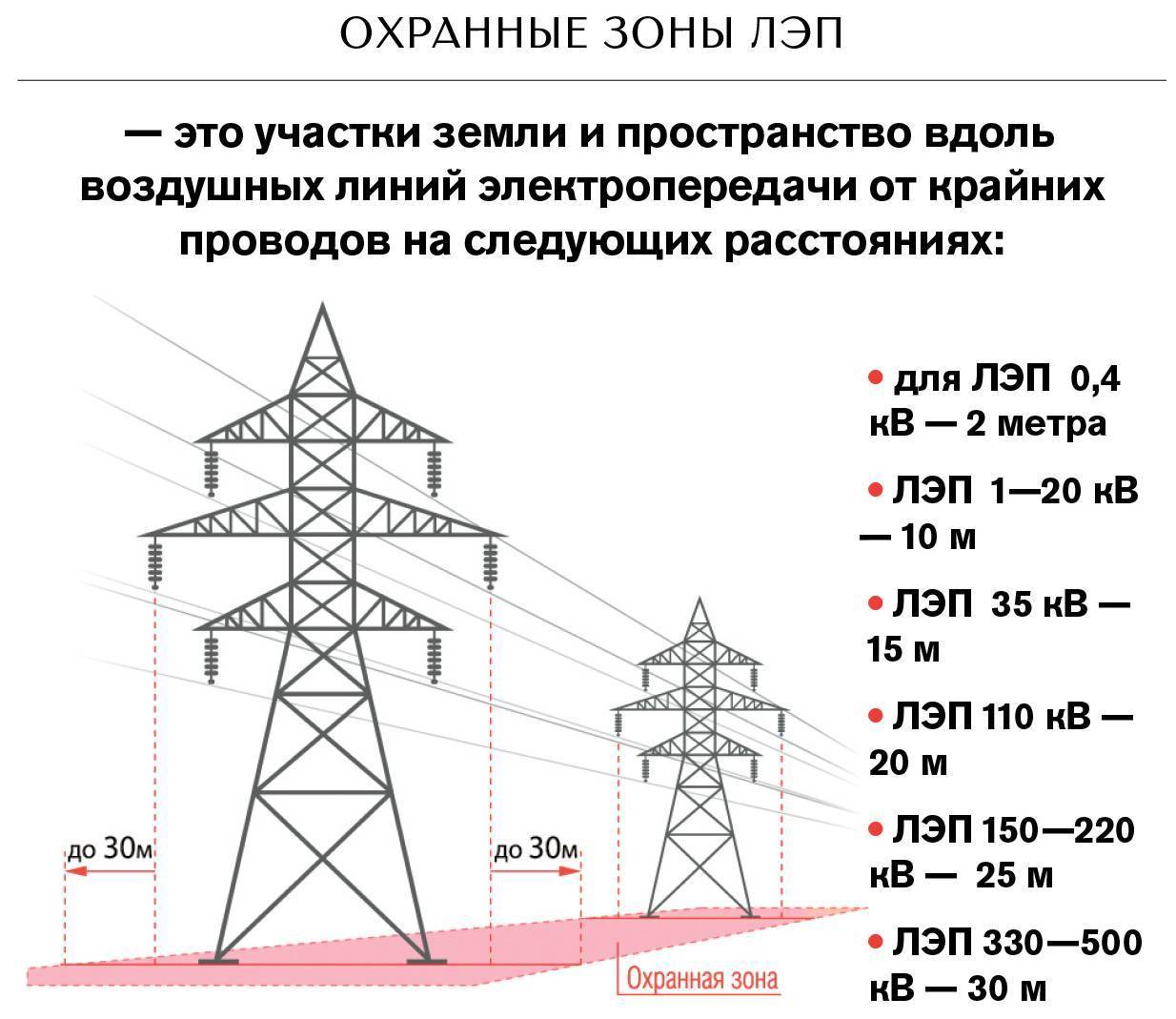

Охранная зона ЛЭП

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Варианты опор

Высота электрического бетонного столба

Главная » Электрика на даче.

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

Бурильная машина;
Кран, который установит в вертикальное положение столб;
Грузовая машина для перевозки столба;
Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Гофра ПНД и ПВХ
Как проверить сопротивление тестером?

Нормы безопасности вблизи ЛЭП

Совсем оградиться от линий электропередач не удастся. Без электричества не обойтись. Если выбор существует лучше при строительстве отдалиться от высоковольтных линий на максимально возможное расстояние.

Стройматериалы нового поколения защищают от влияния электрического поля и излучения радиоволн.

Чертеж с размерами постройки частных домов возле ЛЭП

Железобетонные стены, крыша дома, отделанная профнастилом или металлочерепицей, прекрасно справляются с вредоносным излучением. Единственное условие – не забывать об изоляции.

Европейские страны признали потенциально опасным уровень излучения магнитного поля 0,4 мкТл. Большинство жилых домов, административных, общественных комплексов, находящихся сейчас на территориях с минимально допустимым порогом излучения, перешагнут допустимое расстояние и окажутся в зоне повышенного риска.

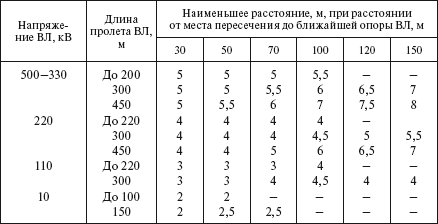

Выдержка из справочника по строительству ЛЭП с допустимыми расстояниям до столбов

Работы по снижению излучения дорого обойдутся государству. В мегаполисах уже сейчас стоит вопрос о переносе ЛЭП под землю. В этом случае земля будет выступать в роли естественного изолятора.

Расстояние между опорами ЛЭП при монтаже

Расстояние между фонарными столбами, опорами освещения
