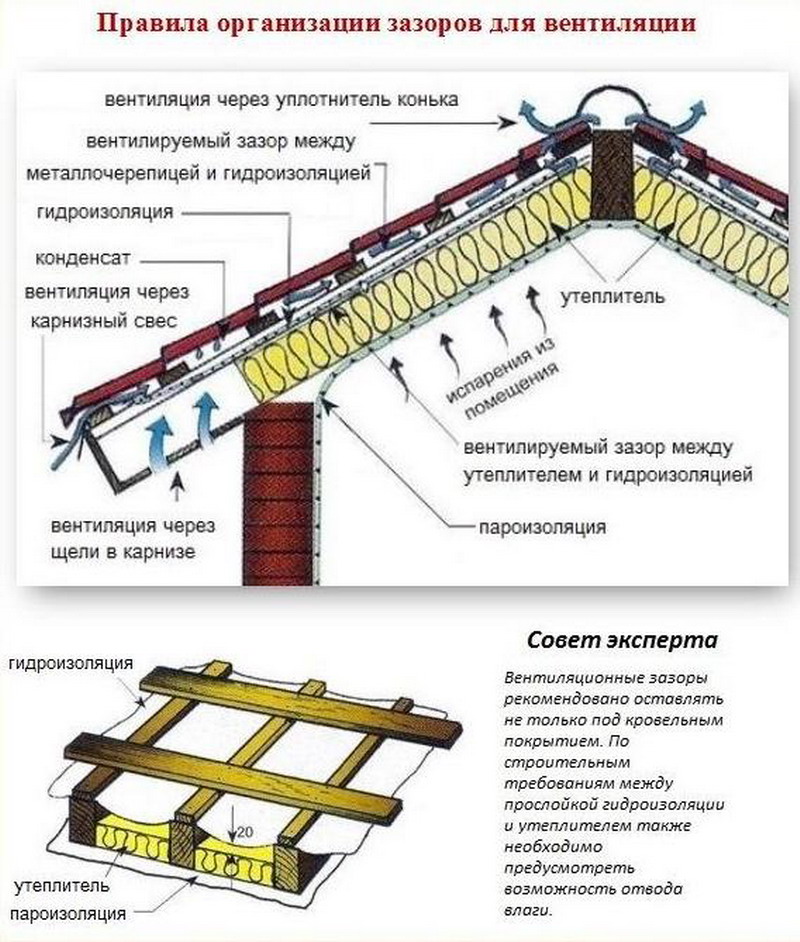

Для чего в жилых домах каркасной конструкции обустраивают вентиляционные зазоры

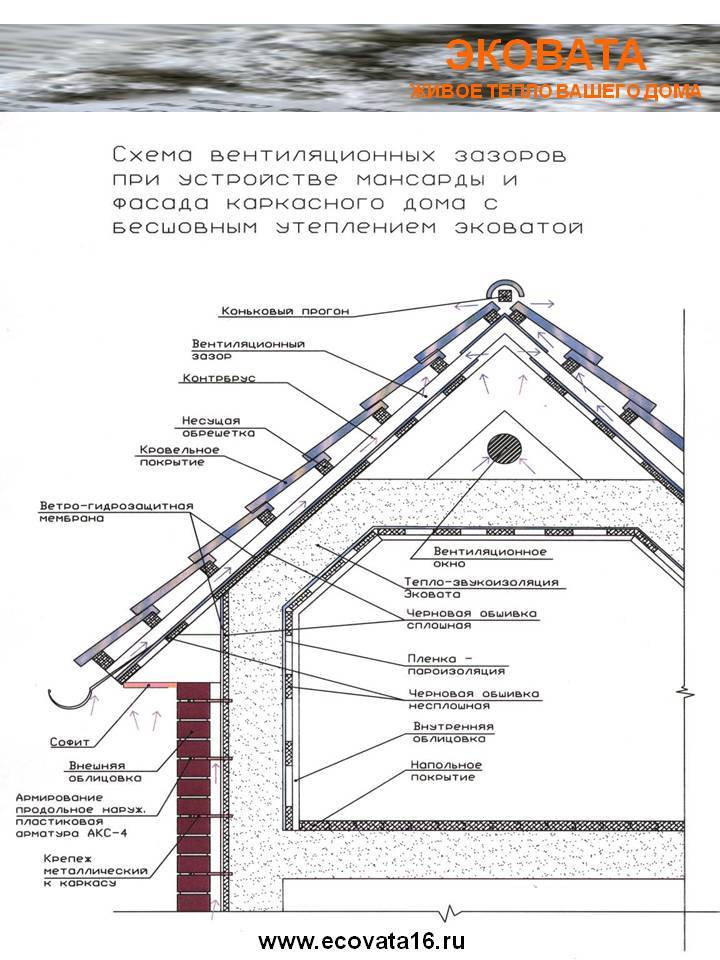

Стены каркасных зданий возводят с вентиляционными (воздушными) зазорами. Т.е. между слоем гидроизоляции основания и облицовочным материалом оставляется небольшое пространство для свободного перемещения воздушного потока.
В качестве изоляционного материала используют нетканые материалы, часто специальную пленку «Tyvek». Необходимый зазор получают с помощью набивки вертикальных брусков сверху ветрозащитной мембраны. Затем к этим брускам крепят выбранный облицовочный материал, например, деревянные панели, пластиковую вагонку или прочий отделочный материал.
Но многие частные застройщики интересуются, можно ли вент зазоры не оставлять в каркасном жилом доме для стен, т.е. укладывать облицовку вплотную к ветрозащитной мембране и крепить непосредственно к элементам каркаса здания. Ведь в таком случае можно значительно сэкономить на дополнительных пиломатериалах.
Специалисты так делать не рекомендуют, потому что вентиляционный зазор исключает контакт влаги с ветрозащитным материалом. И даже, если влага попадет внутрь стены, она через это свободное пространство в виде испарений будет выходить наружу здания. Соответственно поверхности обшивки и изоляции с внутренней стороны будут всегда сухими.
Еще один вопрос, который интересует частных застройщиков, как может попасть влага на тыльную сторону облицовочного материала:
- Во-первых, если облицовочный материал изготовлен из древесины, он будет пропускать внутрь влагу благодаря капиллярному эффекту;
- Во-вторых с обратной стороны, например, паронепроницаемого сайдинга, может образовываться конденсат. Особенно это характерно для стен, расположенных с наиболее солнечной или наоборот теневой стороны.
Вентиляция теплых чердаков
Если в частном доме планируется устройство теплого чердака, то крыша должна покрываться проветриваемым материалом. Если хочется покрыть гибкой черепицей или листовым металлом, необходимо предусмотреть пространство для циркуляции воздуха. Добиться такого эффекта просто, достаточно дополнительно установить на стропила контррейки. Металлические материалы требуют использования ветрозащитной пленки.
Шиферное покрытие не требует дополнительных приспособлений для вентиляции. Ведь воздух может циркулировать через подшивку и конек на крыше. Вентиляция теплого чердака должна происходить аналогично проветриванию помещения. Поэтому желательно предусмотреть наличие окон. Желательно, чтобы все моменты вентиляционные системы были предусмотрены в схеме проектирования дома.
Рекомендуется продумывать систему вентиляции чердака еще на этапе проектирования дома
Достаточная толщина изоляции
Для определения необходимой толщины минеральной ваты следует выбрать один из независимых сетевых теплотехнических калькуляторов (не принадлежащих какому-либо производителю изоляционных материалов). В фильтрах необходимо указать регион и все составляющие кровельного пирога с указанием материалов и толщин. Каждый воздушный зазор также является значимым утепляющим слоем.
Толщина утеплителя для мансарды должна точно просчитана
После этого расчет покажет итоговую температуру внутри помещения. Методом последовательных приближений можно найти значение всех параметров термоизоляции, обеспечивающих необходимый уровень комфорта в мансарде.
В большинстве регионов европейской части РФ требуемая толщина минеральной ваты при внутреннем утеплении мансарды составляет 280 — 300 мм.
Зачастую застройщики довольствуются значениями 200 — 250 мм, по той причине, что «это соответствует геометрии стропил» и «это проверено практикой». Ими попросту игнорируется факт компенсации тепла в мансарде за счет отопительных систем, расположенных на первом этаже. Деньги, сэкономленные на утеплении мансарды, выливаются в значительный ежегодный перерасход энергии.

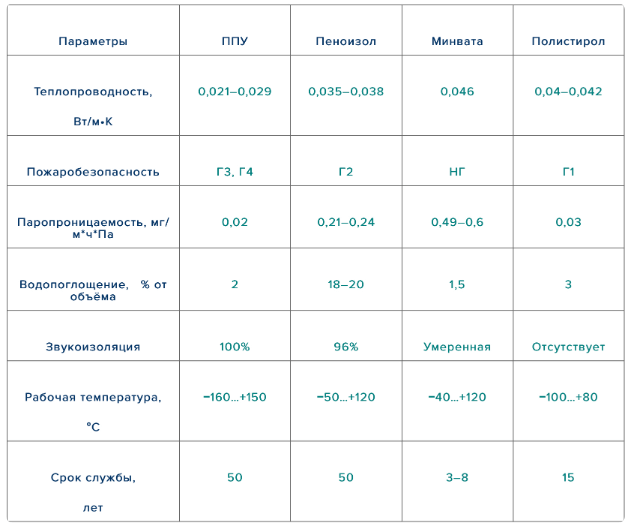

Таблица: сравнительная характеристика различных утеплителей и требуемой толщины в зависимости от теплопроводности
А если бы я строил себе каркасно-щитовой дом, то как бы я сделал?
Ну очевидно, я бы скомбинировал вообще все указанные выше способы. Но опять же смотрел на то, что я строю, на функции этого здания, на свои финансовые возможности.
Я бы, конечно, не использовал ОСБ. Материал хороший, но накладывает на меня дополнительные условия. Опять же по мере общения с людьми я выяснил, что материал этот склонен к короблению, образованию трещин и дыр (как от пуль), образованию странных шишек и опухолей.
Я бы, конечно, не использовал никакой изоляции под внешней обивкой. Я бы либо имитацию бруса, либо сайдинг прикрепил бы прямо к стене и вату ничем не закрывал бы вообще. Почему я бы выбрал именно такие отделочные материалы? А они мне нравятся
ВАЖНО! По внешней стороне чисто теоретически можно использовать ту марлечку, которая называется ветрозащитной мембраной. Хотите – пожалуйста
Хуже от нее не будет. Но лично я не уверен, что лично меня она сделает счастливой.
Я бы использовал правильную пароизоляцию и устроил бы ее тщательно и честно.
Мне очень нравится вариант с пеноплексом. Я бы выбрал его. Пеноплекс очень хороший материал. Но дорогой. Для сарая я бы его не использовал, наверное. А для дома – скорей да, чем нет.
Гипсокартон? А это вообще мой любимый материал. Я отделал им дом и очень доволен. Напомню, что меня даже обвиняли в том, что я этот материал продаю. Но нет! Не продаю, к сожалению.
Рекуперация
Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.
Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.
- Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару, нет необходимости нагревать прохладный воздух с улицы.
- Калорифер необходим нагрева воздуха во время сильных холодов.
Комнатные рекуператоры
Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.
Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.
Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.
Особенности устройства вентиляции
Конкретный вид подходящей для дома вентиляции определяется с учетом финансовых возможностей, количества жильцов и общей площади помещения. Каркасный дом по своей структуре необычен, в нем можно устроить вентиляционные каналы прямо в перекрытиях и стенах. Отдельные изготовители каркасных домов заранее закладывают в проект различные отверстия, которые позволят провести необходимые коммуникации.
В этом случае изготавливают особые вытяжные каналы. В них, и размещают вытяжные вентиляторы. Монтируют такие элементы в основном в санузле и на кухне, где постоянно высокая влажность воздуха.
Какие материалы используются для утепления кровли?
Для обустройства теплой крыши важно, чтобы изоляционный материал соответствовал всем нормам и стандартам, приемлемым именно для кровельных работ. Чаще всего, для этих целей используются:
- минерально-волокнистая вата в матах или рулонах;
- пенополиуретановые плиты;
- пенополистирольные плиты.
Для крыш подойдут любые материалы, в инструкции которых есть отметка о свойствах теплопроводности. Выражается она чаще всего в значениях Вт/(м-К)
Для утепленных кровель важно чтобы теплоизоляционный материал укладывался по всем нормам и стандартам строительных работ. Это и обеспечит качество изоляции от влияния погодных факторов. Строители рекомендуют отдавать предпочтение для кровли утеплителю с показателем теплопроводности в 0,35 или 0,40 Вт/(м-К)
К тому же, толщина утеплённой прослойки может быть разной. Выбор необходимого размера определяется по применению определенных типов кровель, а также конструкции ее деревянного каркаса.
Строители рекомендуют отдавать предпочтение для кровли утеплителю с показателем теплопроводности в 0,35 или 0,40 Вт/(м-К). К тому же, толщина утеплённой прослойки может быть разной. Выбор необходимого размера определяется по применению определенных типов кровель, а также конструкции ее деревянного каркаса.
Рекуперация
Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.
Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.
- Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару, нет необходимости нагревать прохладный воздух с улицы.
- Калорифер необходим нагрева воздуха во время сильных холодов.
Комнатные рекуператоры
Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.
Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.
Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.
Почему образуется конденсат?
Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.
Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции
В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки
Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.
Благодаря вентиляции:
- Постоянно поддерживается температурный баланс под всей поверхностью крыши;
- Водяной пар из самого помещения удаляется;
- Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
- ни сосульки, ни мороза зимой;
- необходимость ремонта откладывается на долгое время.
Причины установки
Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.
Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.
В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется опасная плесень.
Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага. Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции
Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период. Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия
Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания
При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.
Для чего же тогда все многочисленные мембраны? Стоит ли за них переплачивать?
Сказать вслух, что мембрана это пустая трата денег как-то язык не поворачивается, уж больно плотно они вошли в обиход. Для тех кто хочет понять, что из себя представляет пароизоляционная мембрана советуем провести простой эксперимент. Позвонить любому производителю и сообщить, что строители установили мембрану не той стороной и вы опасаетесь серьезных последний из-за их ошибки. Ответ будет таким, что мембрана паронепроницаема с обеих сторон и большой разницы между тем, как ее укладывать нет, ровно как и для полиэтиленовой пленки. В общем, рассказы о том, что пароизоляция «дышит» в отличие от полиэтилена, мягко говоря преувеличены.
Другое дело ветро-гидрозащитные пленки. Это те, которые защищают утеплитель снаружи. В проекте каркасного дома не указано, какой стороной их следует устанавливать, эту информацию можно взять из инструкции конкретной мембраны
При их монтаже действительно важно не перепутать стороны. Правильно установленная мембрана выводит водяной пар из утеплителя и не дает влажному воздуху снаружи проникать в утеплитель
Если вы не уверены в строителях и их способности не перепутать стороны, то можете купить трехслойную мембрану, которые можно ставить любой стороной. Они чуть дороже, но зато гарантируют результат.
Как правильно утеплить мансарду минватой своими руками
Мало кому нравится мансардное помещение с покатыми стенами. Несмотря на определенную стильность и эффектность такой планировки, на практике подобное размещение оказывается не слишком удобной. Поэтому мансарду всегда стараются сделать с вертикальными стенами, пусть даже с небольшим уменьшением пространства.
Утепление наклонной части стены, совпадающей со скатом кровли, выполняют по классической схеме кровельного пирога, тогда как с вертикальными участками случаются проблемы.
Утепление стен мансарды изнутри минватой
После того как была натянута пароизоляция, и на стене уже собран каркас из вертикальных реек, переходят к укладке минваты. Прежде всего, из рулона утеплителя нарезают отдельные секции или листы.
Важно! Размер отдельного листа должен быть на 1 см меньше расстояния между вертикальными рейками. Многие производители минваты выпускают утепление в виде готовых матов шириной 61 см. Для укладки на стены достаточно распаковать блок и уложить готовые отрезки минваты в окна рамы
Понятно, что в этом случае расстояние между деревянными стойками должно быть не более 60 см
Для укладки на стены достаточно распаковать блок и уложить готовые отрезки минваты в окна рамы. Понятно, что в этом случае расстояние между деревянными стойками должно быть не более 60 см
Многие производители минваты выпускают утепление в виде готовых матов шириной 61 см. Для укладки на стены достаточно распаковать блок и уложить готовые отрезки минваты в окна рамы. Понятно, что в этом случае расстояние между деревянными стойками должно быть не более 60 см.
Следующий слой утеплителя укладывается с разбежкой швов. Если толщина бруса, из которого собрана рама, равна 100 мм, то одновременно можно уложить два слоя по 50 мм толщиной.
Следующим этапом на заполненную утеплителем раму набивают дополнительные горизонтальные рейки с шагом 60 см.
Последний, третий слой минваты укладывают с перекрытием оставшихся швов между вертикальными рейками и уложенными матами. Последним заходом изнутри помещения натягивают второй слой пароизоляции.
Важно! Кромки пленки должны укладываться перехлестом в 20 см на двухстороннем скотче
Утепление потолка мансарды минватой
Укладка утепления на потолочную раму ничем не отличается от выполнения работ с вертикальными стенами. Единственным нюансом является фиксация рулонного полотна из минеральной ваты на обрешетке потолка.
Если на вертикальном каркасе маты удерживались за счет распирающих сил, то для потолка этого явно недостаточно. Поэтому чаще всего укладку выполняют либо на дополнительной обрешетке, либо используют шнуровку из полипропиленового каната. В этом случае можно уложить утепление неограниченной толщины.
Утепление пола мансарды изнутри минватой
Для формирования каркаса под укладку теплоизоляции, прежде всего, необходимо уложить черновой пол. Это может быть стяжка или подслой, набитый из плит ОСБ. Материал не имеет значения, главное, чтобы основание получилось идеально ровным.
Далее на плиты нашивают монтажный профиль из оцинкованной стали. Лаги можно сделать и из бруса, но при этом потребуется значительно больше времени на то, чтобы настелить изнутри будущий пол мансарды. На несущие профили укладывают пароизоляционную пленку и заполняют свободное пространство лентами из минваты. Далее укладывается еще один слой пленки, и монтируется напольное покрытие из фанеры или ГСП.
Утепление фронтона мансарды минватой
Монтаж утеплителя на фронтонные стены отличается лишь устройством дополнительного воздушного зазора между материалом, которым зашит фронтон, и гидроизоляционной пленкой. Далее следует обрешетка, пароизоляция и слой минваты. Толщина утепления для фронтона обычно выбирается такой же, как и у кровельного пирога.
Выбор необходимых материалов
Утеплителей существует масса. Однако далеко не все из них рекомендованы для монтажа в жилой мансарде. Для чердачного помещения характерна достаточно высокая влажность из-за подъема нагретого воздуха с нижних этажей коттеджа. Плюс и об экологичности, и безопасности материала также не стоит забывать.
Если чердак нежилой, то за счет естественной вентиляции через продухи, софиты и слуховые окна пар быстро выветривается из него на улицу. В результате внутри не образуется конденсат, и стропильная система не подвергается негативному воздействию избыточной влаги.
В мансарде ситуация обстоит иначе. При ее утеплении приходится создавать преграду для ухода тепла наружу и уменьшать воздухообмен с улицей. В итоге весь пар остается внутри мансардных комнат.
Поэтому, если утеплитель не защитить надежно от влаги, то долго он не прослужит. Ведь любой теплоизоляционный материал после намокания частично либо полностью теряет свои свойства.
Для утепления мансарды изнутри рекомендуется использовать каменную минвату либо пеноплекс. Остальные варианты малопригодны для подобной работы
При выборе утеплителя необходимо оценивать его:
- теплопроводность;
- паропроницаемость;
- объемный вес;
- горючесть;
- звукоизоляцию;
- экологическую безопасность.
Если выбрать слишком тяжелый материал, то стропила окажутся перегружены. А мансарду нередко обустраивают из нежилого чердака. Стропильные балки, в таком случае, не рассчитаны на излишние дополнительные нагрузки. Испытывать судьбу здесь не стоит.
По теплопроводности большинство представленных на рынке утеплителей схожи. Надо лишь правильно подобрать их толщину для достижения требуемых параметров теплоизоляции.
Использовать для утепления мансарды изнутри напыляемый полиуретан или фольгированный полиэтилен не рекомендуется из-за высокого риска в случае совершения малейших ошибок при монтаже выпадения конденсата непосредственно на деревянных стропилах
Из всего ассортимента теплоизоляционных материалов, для внутреннего утепления мансарды наиболее подходят – минеральная вата (базальтовая) и экструдированный пенополистирол. Причем первый вариант более предпочтителен, нежели второй. Минвата не горюча и обладает лучшей звукоизоляцией.
Брать стекловату не стоит из-за ее предрасположенности к крошению. Мелкие частицы стекла очень опасны для человека. И обычный пенопласт также применять в мансарде не рекомендуется. В сравнении с ЭППС он более горюч и экологически вреден. Кроме того, его придется укладывать более толстым слоем.
Оборудование для повышения производительности вентиляционной системы
Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор. Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы.
Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.
Для защиты от попадания посторонних частиц внутрь на устройстве используется специальный колпак, состоящий из двух частей:
Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

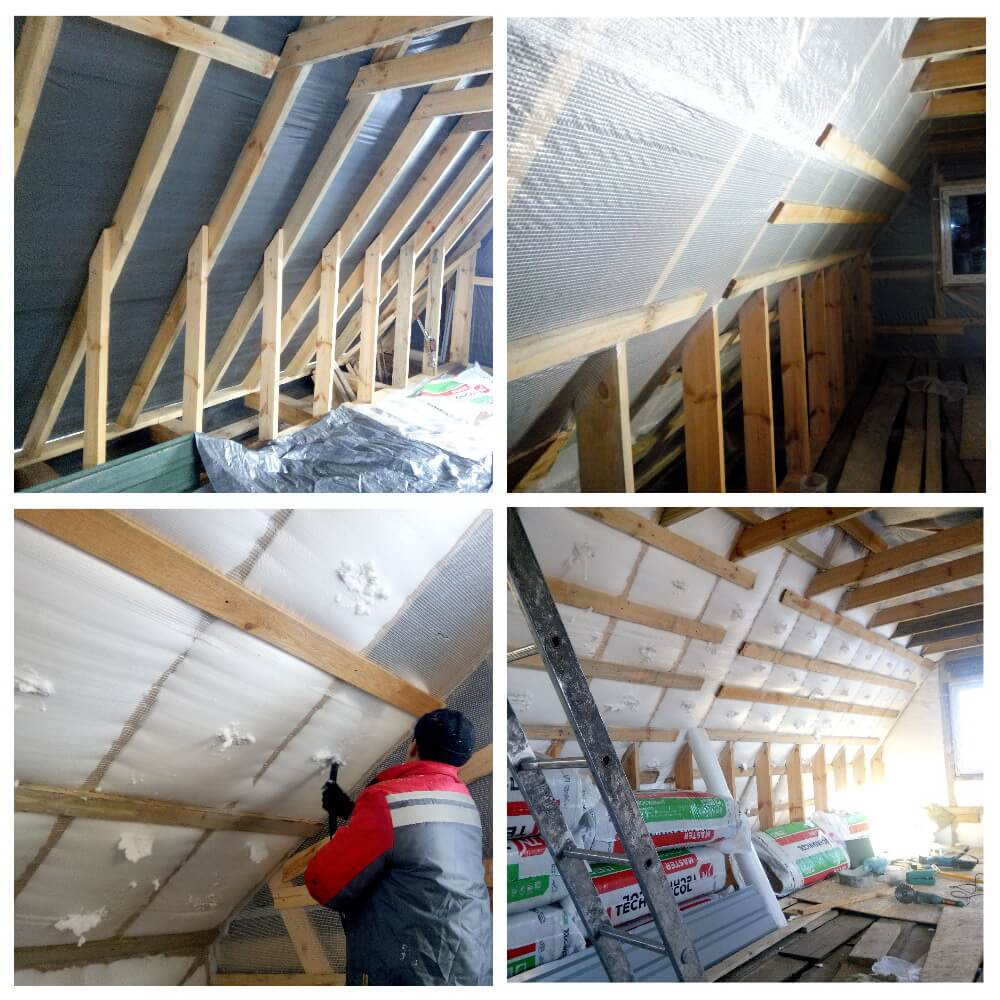

Можно ли утеплить мансарду пеной?
Под «пеной» в данном случае понимается, разумеется, не обычная монтажная пена, а специальный материал, часто называемый жидким пенопластом. Его разновидности – пеноизол, пенополиуретан, применяемые для . Это пенистый материал, подготовливаемый непосредственно перед теплоизоляцией с помощью смешивания воды и сухих компонентов. Наносится такое покрытие распылителем, причем при выполнении работ обязательны защитные средства и специальное оборудование, но и характеристики получаются достаточно высокими.
Большим плюсом данного материала является возможность теплоизоляции сколь угодно сложных форм: он равномерно покрывает изогнутые и ломаные поверхности, создавая бесшовное покрытие с высоким коэффициентом теплоизоляции. Самостоятельно сделать такое утепление несложно, но оборудование для «задувки» пены придется брать в аренду или покупать.
Сравнительно детально процесс утепления показан в видео ниже, в целом же следует придерживаться такого порядка действий:
- обеспечить преграду для падения материала. Это может быть плотная пленка, натянутая под обрешетку на стропилах, как показано в видео, или подшивка поверхностей любым плитным материалом. Для «задувки» пены в преграде придется сделать отверстия, которые впоследствии необходимо заделать;
- подготовить пену согласно инструкции производителя;
- направив патрубок шланга в отверстия, заполнить пеной полости между преградой и кровельным покрытием (капитальной стеной). Наполнение должно быть таким, чтобы обшивку/пленку не срывало с креплений!
После завершения процесса необходимо заделать отверстия, через которые производилось заполнение, и выполнить чистовую отделку.
Этим же материалом можно утеплить пол мансарды под уже уложенным покрытием или до его монтажа.
