Размеры планки торцевой для металлочерепицы: установка своими руками – Обзор

Используемые материалы для производства ветрового добора

Технология покрытия стального листа полимерными материалами

Крепление торцевых планок осуществляется только на скатные типы кровли. Если здание построено из бетона, её использование неактуально. Торцевой защитный элемент изготавливается из тех же материалов, что и металлическая черепица. Основным сырьём выступает тонколистовая сталь, медь и алюминий.

Варианты покрытий

Медь не нуждается в дополнительном покрытии, поэтому её используют в чистом виде. Тонколистовая сталь и алюминий имеют защитное декоративное напыление, препятствующее коррозии. В качестве покрытий применяются следующие полимерные материалы:

• ПВХ;
• полиэстер;
• полиуретан;
• акрилат;
• полиэфир;
• пластизол.

В зависимости от расположения сооружения выбирается тип покрытия. Если постройка находится в обычном районе без промышленных производств, рекомендуется установка доборных элементов с полиэстерным покрытием толщиной от 25 до 30 микрон.

Металл и пластик

Монтаж торцевой планки осуществляется после гидроизоляционных работ

Основное сырьё для ветровых доборных элементов – поливинилхлорид (ПВХ). Срок службы изделия обусловлен устойчивостью к УФ-излучению, однако он ниже, чем у металлического аналога. Установка тепловых кабелей к данным кровельным системам не рекомендуется, т. к. из-за перепадов температур ПВХ утрачивает изначальные свойства.

Вторым по популярности материалом изготовления торцевых планок является тонколистовая сталь, которая легко поддаётся обработке. Доборный элемент производят путём прокатки на станках для придания необходимой формы.

Некоторые заводы поставляют в магазины алюминиевые модели, однако из-за высокой цены они не пользуются спросом. Кроме того, защитная система из металла имеет низкий уровень сопротивляемости к влаге и требует дополнительного покрытия из ЛКМ или растворов.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Источник3

Всем известно, что крыша обеспечивает защиту строения от природных осадков. И чем она круче, тем защита сильнее. Но есть определенные физические качества воды, которые не позволяют ей покинуть кровельное покрытие. И даже если крыша покрыта очень гладким материалом, небольшое количество воды в виде капель на ней задерживается, постепенно проникая под кровельный материал. Особенно это касается края свеса, под которым монтируется водосток. Так вот чтобы капли воды не проникали на обрешетку, а затем на стропила, нужно сделать металлический капельник на крыше.

Монтаж капельника на крыше

Итак, капельник представляет собой металлическую планку, которую устанавливают на край свеса под кровельный материал, и закрепляют к нижнему элементу обрешетки кровли. Его край направляет остатки воды вниз в грунт или в желоба водосточной системы.

Последовательность установки

Монтаж капельника – процесс достаточно простой, и со сложностями здесь не встретишься. Но есть определенные моменты и нюансы, от которых зависит качество конечного результата. Поэтому стоит разобраться в технологии и ответить на вопрос, как правильно установить капельник на крыше.

Особенности установки

Есть несколько моментов, которые надо обязательно соблюдать, перед тем как производить их монтаж.

Источник

СТРОИМ ДОМ ИЗ ГАЗОБЕТОНА. Вальмовая крыша с опиранием на балки перекрытия.Водосточная система

Монтаж капельника и металлочерепици

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

• Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
• Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
• Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Для чего должна быть использована карнизная планка?

Функциональная нагрузка карнизной планки состоит в следующем: защита лобовой доски от попадания на неё и под неё влаги. Априори эта планка – продольная часть кровли, подведенная под край металлочерепицы. Но это чисто визуальное представление. На самом же деле эта часть кровли монтируется перед тем, как накрыть крышу металлочерепицей.

Чаще всего она выполнена в том же цвете, что и всё кровельное покрытие, включая отдельные элементы. Но можно встретить выделение карнизной, торцевой планок, а также капельников и сточных труб в другом оттенке или даже другой цветовой гамме.

Вовремя проведённый монтаж всех планок защитит:

• От затекания влаги
• От попадания под кровлю снега
• Придаст законченный вид всей крыше

Монтировать, практически, все элементы нужно после полной укладки металлочерепицы по всей площади крыши. Исключение составляет монтаж торцовой планки.

Этапы проведения работы

Работа начинается с проверки готовой кровли. Верхние части скатов должны быть ровными, лежать на одной горизонтальной прямой. Допускаются расхождения в 2 см.

От одного фронтона до другого необходимо натянуть шнурку. Желательно, чтобы у вас был помощник. Без него будет достаточно сложно справиться с данным видом кровельных работ. Шнурка выравнивается с помощью уровня и временно крепится саморезами на противоположных углах крыши. При необходимости ее позже можно будет поднять повыше.

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.

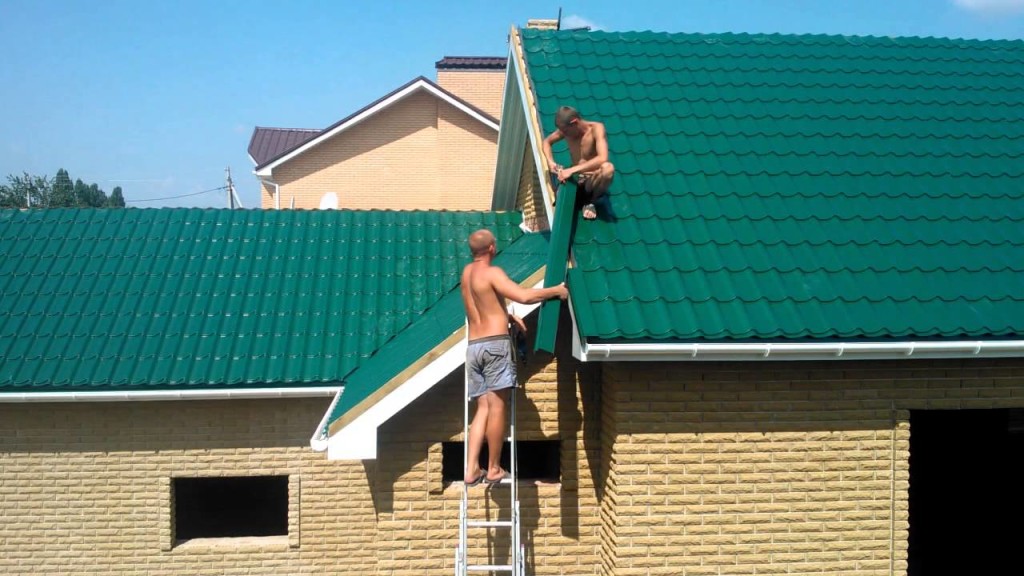

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

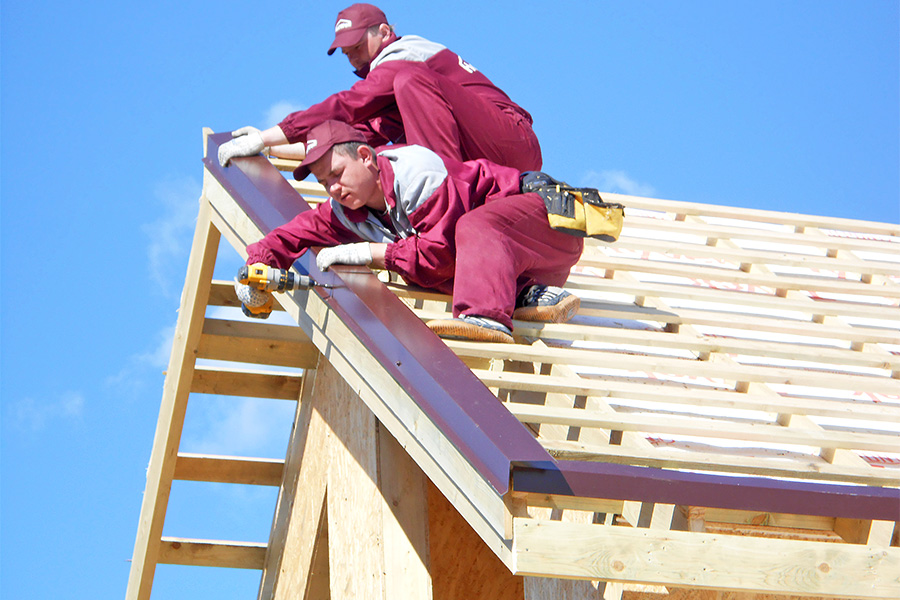

Процесс установки

Закрепление планок капельника — последний этап сооружения крыши перед настилкой кровельного покрытия

Проводя работы, необходимо уделять внимание структуре элементов — те капельники, которые сверху покрыты полимером, пострадают при работе болгаркой. Поэтому для их разрезания можно использовать электрический лобзик или простые ножницы по металлу. Установка капельника на мягкую кровлю — дело, требующее внимательности и аккуратности

Порядок действий для закрепления карнизной планки следующий:

Установка капельника на мягкую кровлю — дело, требующее внимательности и аккуратности. Порядок действий для закрепления карнизной планки следующий:

• Установить крюки под желоба. При этом нужно укрепить и часть обрешетки, относится к карнизу, иначе со временем она деформируется от тяжести льда или воды. Далее можно заключать карнизные планки одну за другой, при этом они должны быть натянуты, а не болтаться.
• Первая карнизная планка должна быть зафиксирована саморезами с промежутком в 20 см, вторая идет с нахлестом в 2 см и фиксируется тем же методом. Под шляпки саморезов нужно подкладывать резиновые прокладки, чтобы защитить эти слабые места от проникновения воды. Если стыке деталей мешают ребра жесткости, их можно удалять ножницами по металлу.

Порядок действий для монтажа фронтонного капельника, если в качестве кровли используется битумная черепица:

• Начинать нужно от карниза, то есть от самого низа ската крыши, чтобы обеспечить правильное направление стока воды. Край последнего капельника на карнизе состыкуйте с нижним краем первой планки фронтона. Это делается путем накладки одного конца на другой, сделав нахлест минимум 2 см. Место пересечения закрепить гвоздями, располагая их в шахматном порядке по схеме — один гвоздь на 10 см. Стыки обработать мастикой для повышения герметичности.
• Далее продолжайте в том же духе, но гвозди должны размещаться уже через каждые 15 см. На фронтонных элементах также ребра жесткости, и их можно подрезать, если будут мешать. Не забудьте избавиться от защитной пленки.

Таким же образом можно ответить на вопрос, как поставить капельник под профнастил (металлочерепицу). Только нужно иметь в виду, что гофролист требует наличия подкровельного пространства для вентиляции. Впрочем, желательно делать его и для любого другого покрытия.

Фартук-капельник для ондулина выполняет те же функции, что и любой другой капельник, но имеет следующие свойства:

• Оснащен специальными местами для сгибов, что дает возможность спокойно гнуть его под любыми углами;
• При монтаже требует нахлест 50 мм;
• Ширина одного элемента 22,5 см, длина — 100 см.

Покупая Ондулин, фартук-капельник для кровли, требуйте показать сертификат. Если вам попадется подделка, покупка не прослужит и года.

Даже если капельник не с полимерным покрытием, лучше не использовать для резки «болгарку». Этот инструмент вращается очень быстро, заставляя даже оцинкованный металл сильно нагреваться и выгорать. Без защиты металл очень быстро подвергается коррозии. Резать капельники ножницами по металлу легко за счет малой толщины. И пусть на это уйдет больше времени — зато и готовое изделие прослужит дольше.

Покупая пластины для капельника, внимательно изучайте их качество — прочность металла, целостность покрытий. Опытные строители сходятся во мнении, что каждый сезон нужно проводить тщательный осмотр всей системы водоотведения на предмет износа, загрязнения склона и воронок.

Словарь терминов

Аэратор кровельный, дефлектор, флюгарка. Эти элементы вентиляции кровли защищают и пространство чердака, сушат теплоизоляцию и не допускают конденсации паров воды зимой. Монтируют их в конструкции конька крыши. Изготавливают из стали, стойкой к дымовым газам или УФ-стойкого полипропилена.

Ветровая планка. Элемент безопасности защиты от ветра, листьев, пыли и пр.

Внутренний и внешний углы доборных элементов. Доборы, состоящие из 2-х плоских частей, при работе выглядят выпуклыми, накрывая стык сверху или вогнутыми, под стыком. По элементу с внутренним углом вода течет как по желобу. По добору с внешним углом – на противоположные стороны.

Водосток, водоотлив, водослив, водосточный желоб, карнизная планка. Доборный элемент для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения, принимает воду и направляет ее в водосточную трубу.

Доборный элемент (ДЭ) или дополнительный, дополняющий, иногда фасонный. Иногда их называют фасонными элементами кровли.

Кровельное покрытие собирают из единичных и одинаковых элементов-модулей. Доборные элементы дополняют стандартные элементы конструкции. Они меньше кровельного модуля.

Дымники, дымовые дефлекторы. Оснастка дымовых труб, защищает от дождя, мусора, птиц, увеличивая тягу дымохода.

Ендова, желоб, разжелобок. Доборный элемент на стыке плоскостей.

Нижние или донные планки ендовы. Элементы между кровельным материалом и обрешеткой. Например, лист шифера кладут на ендову и закрепят на обрешетке.

Верхние планки ендовы прикрывают стык двух плоскостей кровли от задувания ветром осадков и пыли.

Капельник. Планка-уголок для стока воды с кровли в водосток. Монтируют на карнизе для передачи воды и приемную воронку водостока.

Карниз или свес крыши. Часть, нависающая над плоскостью наружной стены.

Карнизная планка, торцевая планка. Монтируют под карнизом поверх гидроизоляции кровли, защищает ее торец и карнизную доску от воды.

Конек – верхнее горизонтальное или наклонное ребро крыши. Получено схождением скатов. Образует наружный угол более 180 град.

Кровельный материал – это:

• черепица – керамическая, битумная, цементно-песчаная;
• листы 7- или 8-волнового шифера из асбестоцемента или пластика – прозрачного или из пластиковых отходов, или менее опасного хризотилового;
• натуральный плоский шифер из сланца;
• пластины профнастила или металлочерепицы;
• полотнища рубероида или пластика;
• металлические листы из меди, бронзы, алюминия, стали – кровельной, ламинированной, оцинкованной, покрытой алюминием или пластиком.

Кровля. Протяженная плоская конструкция или ее часть в виде одной или нескольких плоскостей, составленных из стандартных единичных элементов-модулей кровельного материала, надежно закрепленных на обрешетке крыши.

Крыша. Силовой каркас, накрытый кровельным покрытием. Комплекс элементов системы защиты здания от внешних климатических факторов – дождя и снега, а также от пыли и мелкого мусора. Имеет несущую стропильную систему с обрешеткой для укладки и монтажа кровельного материала.

Примыкания, уплотнения, нащельники, пристенники, обводы, уголки. Закрывают зазоры, переходы и проходы через кровлю, например, возле дымовой трубы, кровли и брандмауэра, выходы труб инженерных коммуникаций и пр. Имеют внешний или внутренний углы.

Софиты. Элементы для вентиляции чердака и подшивки карнизов, фронтонных свесов и козырьков. Сплошные и перфорированные.

Торцевая, фронтонная, ветровая планка. Деталь, защищающая торец кровли от ветра.

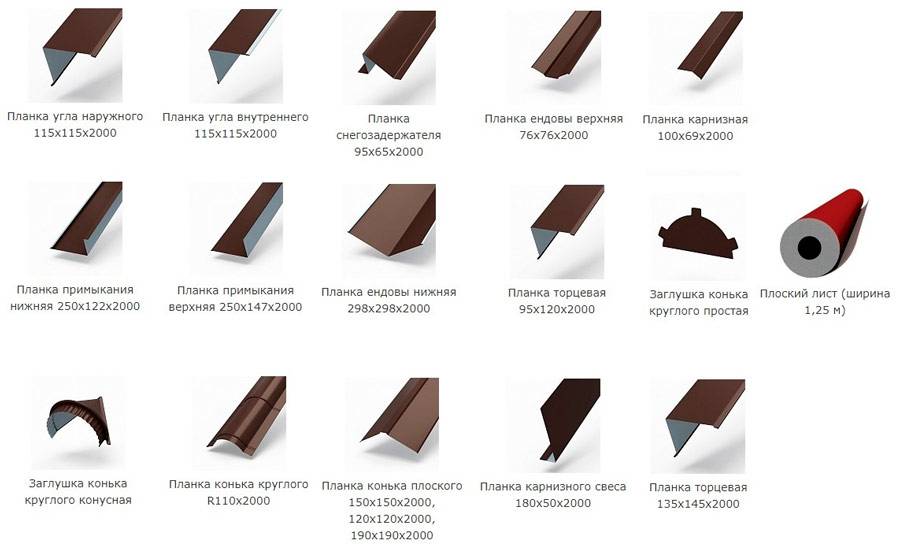

Планки

Подробнее остановимся на конкретных видах комплектующих и сферах их применения. Важнейшими элементами любой кровельной системы являются планки. Среди них выделяют разновидности.

Карнизная планка – присутствует на любых типах крыш. Этот элемент закрывает стропила и лобовую доску от попадания воды. Карнизная планка находится со стороны свеса крыши. Вода, которая попадает на крышу, спускается по скату и по планке попадает в водосток. Внешне этот элемент выполняется в виде уголка с загибом на конце

При этом очень важно, чтобы он имел полимерное покрытие. На карнизных свесах рекомендуется использовать гребенку. Она используется для защиты кровельного пространства от проникновения птиц

Её устанавливаются на скатах, если черепица имеет большую высоту, которая позволяет пернатым проникать внутрь

Она используется для защиты кровельного пространства от проникновения птиц. Её устанавливаются на скатах, если черепица имеет большую высоту, которая позволяет пернатым проникать внутрь.

Карнизная планка для защиты свесов

Без карнизной планки вся вода будет попадать на стропильную систему, что неминуемо вызовет образование грибка.

Фронтальная планка (ветровая) защищает фронтон кровли от задувания дождя или снега. Также эта деталь является элементом, который обеспечивает фиксацию листов, предохраняя их от разбалтывания.

Планка ендовы бывает верхней и нижней. Верхняя выполняется в виде элемента с двумя плоскостями, в центре которой располагается желоб для отвода воды. Также этот элемент скрывает срезы кровли по краям, делая крышу более аккуратной. Нижняя планка укладывается под металлочерепицу, она имеет форму уголка и защищает внутреннюю часть кровли от просачивания воды.

Планка ендовы

Ендова – это место на крыше, где сходятся два ската, образуя угол. Вся вода и снег собираются в этом месте и создают большую нагрузку на кровлю. По этой причине ендову усиливают и создают на ней дополнительную гидроизоляцию.

Планки примыкания – элементы, которые служат для герметизации швов рядом с трубами, вертикальными стенами или вентиляционными отверстиями. Планки бывают нижними и верхними. Нижние укладываются под листы металлочерепицы, выступом на конце они устанавливаются в паз, который предварительно прорезается в стене. Верхняя планка устанавливается уже после монтажа листов черепицы. Швы примыкания обрабатываются герметиками, чтобы предотвратить попадание влаги под кровлю.

Схема примыкания к дымоходной трубе

Планки углов используются также, как и планки примыкания на стыках с различными поверхностями. Такие планки специально изготавливаются для внутренних или внешних углов.

Планки снегозадержания служат для предотвращения лавинообразного схода снежной массы с крыши. Скатывающийся по крыше снег может повредит водосток или другой объект. Планка снегозадержания разбивает снежную массу на небольшие части, в результате этого снег сходит с крыши порционно. Для повышения жесткости этого элемента на планки ставятся специальные усилители. В некоторых случаях для крыш из металлочерепицы используют трубчатый снегоудержатель.

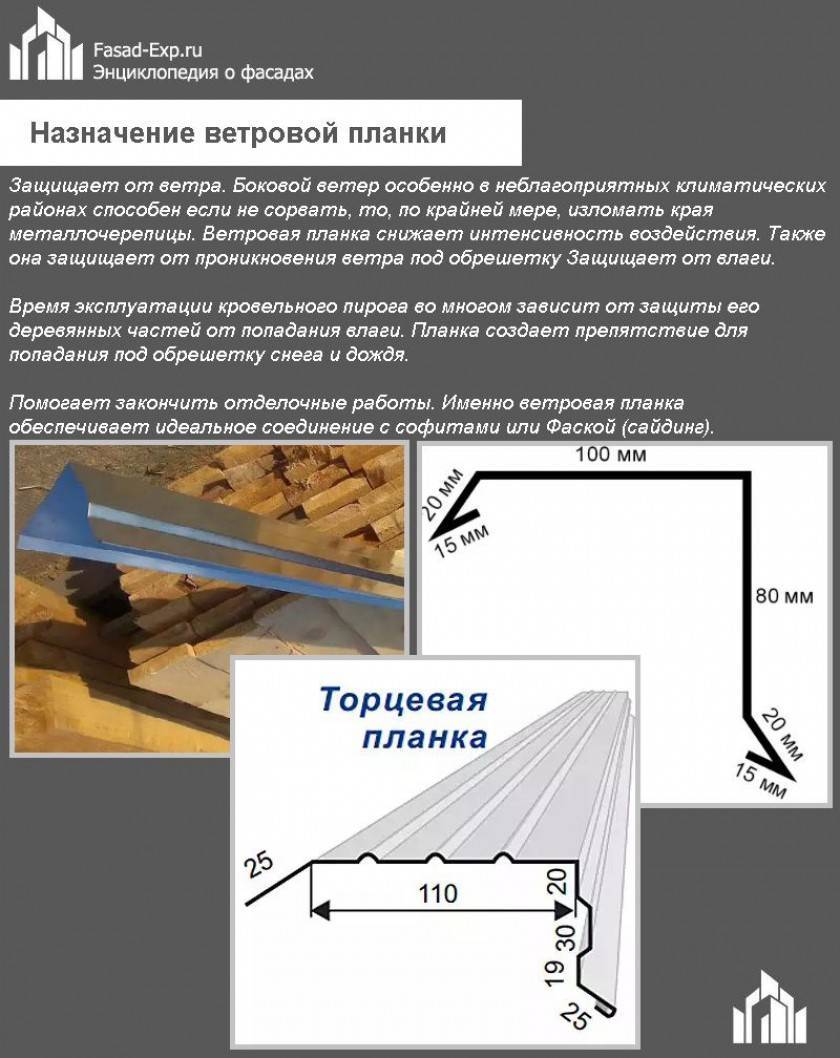

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

• Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
• Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
• Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;

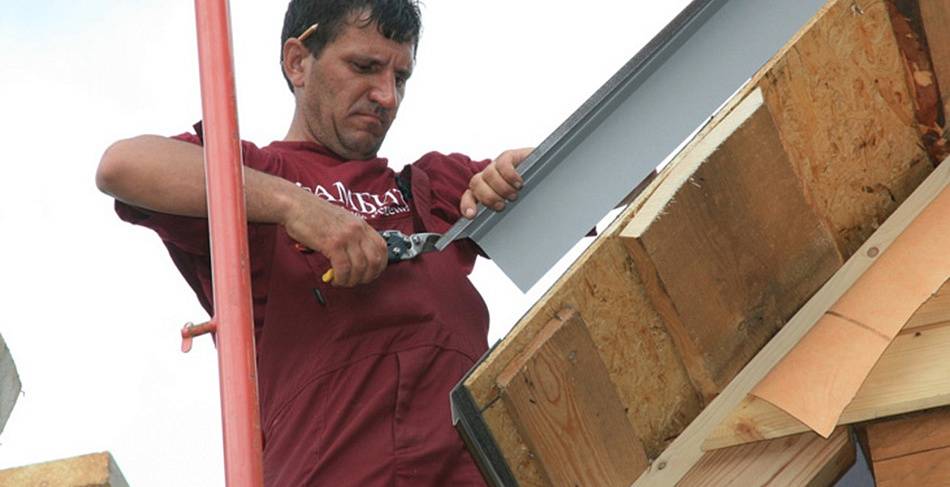

• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.

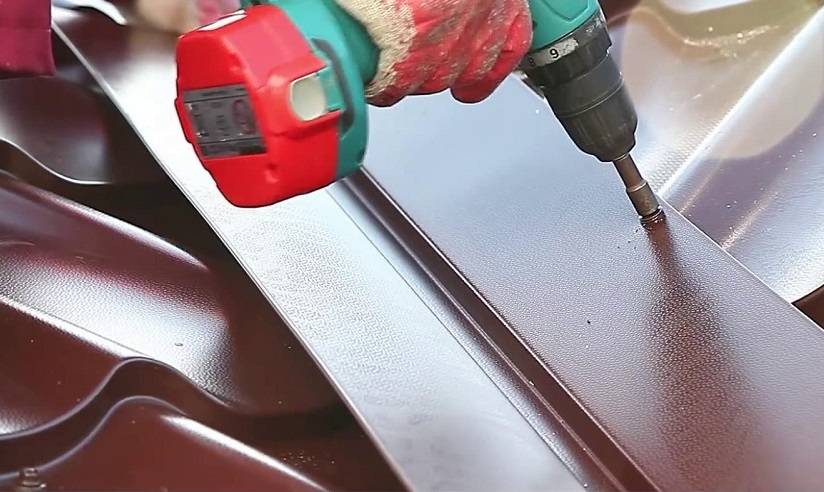

• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Материалы и размеры

Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

• Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
• Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

Из чего делаются торцевые планки и каковы их размеры

Все виды торцевых планок используют для установки на скатную кровлю. Основным сырьём для их изготовления служит тонколистовая сталь. Также металлические уголки могут быть из меди, алюминия.

Из всех разновидностей только медь не покрывают дополнительно специальным защитным напылением. В качестве антикоррозийного полимера выступают:

1. ПВХ.
2. Полиэстер.
3. Полиуретан.
4. Акрилат.
5. Полиэфир.
6. Пластизол.

Также выделяют чистый цинк, цинк-алюминий (содержание второго элемента около 5%), алюцинк (в составе цинк, алюминий, кремний). Все компоненты участвуют в создании защитного барьера от вредных факторов окружающей среды. Разрешается применять любой из них в качестве антикоррозийного слоя на металлических изделиях.

Распространённое покрытие имеет параметры от 25 до 30 микрон (при удалённости от заводов, фабрик, иных промышленных объектов). Размеры уголков стандартные.

Заводы выпускают пластиковые защитные торцевые планки. Их применяют для изделий из поликарбоната, иного пластика. Для металлической кровли подойдёт только аналогичный материал.

Что в итоге

Карнизная планка защищает кровлю из профнастила от попадания влаги, грязи, мелких птиц, насекомых. Она эффективно отводит влагу из-под кровельного покрытия, чем отличается от капельника, по которому стекает влага, собранная на гидроизоляции.

При устройстве большинства крыш используют стандартные уголки, но в ветреных местах могут применять усиленные. В любом случае их крепят до укладки профлиста на крайний брусок обрешетки и опорную доску. Сам монтаж несложен, и с ним можно справиться в одиночку, без привлечения специалистов и даже помощника.
