ВОРОТА ОТКАТНЫЕ
Имеют одну створку, которая при открывании перемещается вдоль внутренней стороны ограды. В отличие от ворот распашных не занимают места на дороге, поэтому могут быть установлены даже в том случае, если она достаточно короткая. Этот тип ворот подходит, особенно в случае неглубоких, но широких участков, для их открытия необходимо больше места вдоль забора.
Выбирая этот тип необходимо позаботиться о том, чтобы на участке вдоль забора, через который будет двигаться створка не было преград. Решив купить откатные ворота, также нужно заранее учитывать место для калитки, так, чтобы открытые створки не блокировать доступ к ней.
На выбор в компании Вauel Еment есть два типа откатных ворот:
- Рельсовые.
- Самонесущие.
Ворота рельсовые, как правило, дешевле, чем нсамонесущие. Их створка движется на роликах по направляющей, установленной на поверхности. Выбрав такой тип надо считаться с необходимостью регулярного удаления мусора в шине, в противном случае это может привести к повреждению роликов и иммобилизации ворота.
Меньше хлопот в эксплуатации ворот самонесущих. Их створка движется на роликах поворотного рычага стойки, прямо над дорогой, не касаясь земли. Нужно, однако, помнить, что самонесущие ворота имеют противовес, который увеличивает ширину крыла – так что вы должны планировать для них соответственно больше места вдоль забора.

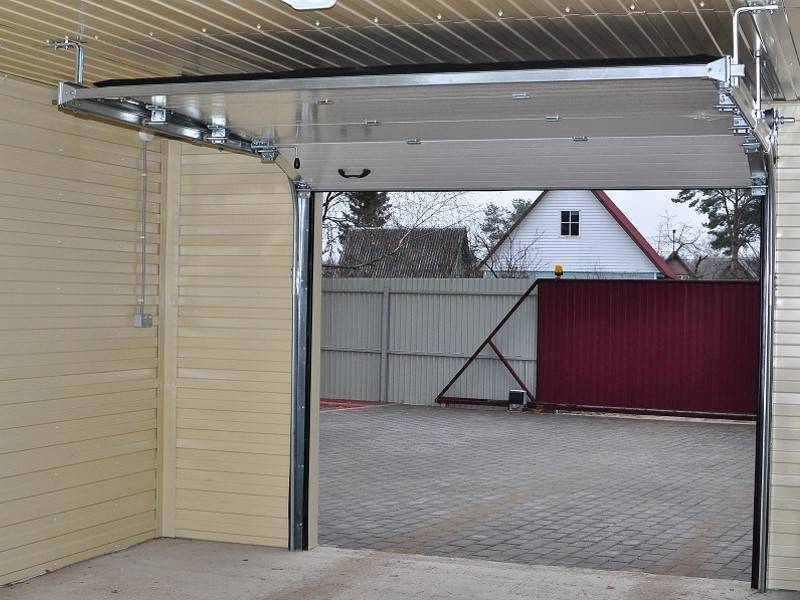

Стандарт секционных конструкций
Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.
DoorHan
Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.
Стандартные размеры секционных моделей Дорхан
Hormann
Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.
При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

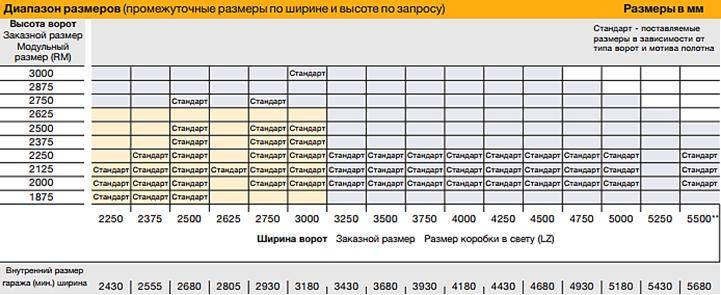

Размерный ряд: секционных конструкций Hormann
RYTERNA
Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.
Alutech
Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.
Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.
Размер ворот для легкового автомобиля. Оптимальный размер распашных ворот
Нет такой вещи, как универсальная ширина распашных ворот, это фундаментально индивидуальная величина, которую подбирают под конкретные требования, условия эксплуатации, под габариты автомобиля, который будет ежедневно заезжать во двор и выезжать из него. Поэтому имеет смысл заказывать ворота и калитки одновременно с установкой ограждения — по персональным замерам.
На что нужно обратить внимание:
Ширина автомобиля.
Если у вас легковое авто, хватит ширины в 2,5 метра, если планируется, что туда-сюда будут выезжать грузовики, — как минимум 3,5 метра, а лучше больше. В целом, всегда лучше ориентироваться на максимальные размеры автомобиля. Вдруг вы затеете стройку, где потребуется тяжёлая техника. Куда проще открыть распашные ворота, чем снимать их с петель или, того хуже, разбирать новенькое ограждение.
Расположение относительно других объектов.
Бывает, что проектировщик учитывает буквально всё, вплоть до особенностей рельефа, но забывает о расположенном рядом палисаднике. Створки упёрлись в деревья — пришлось спешно их спиливать. Вместо растений на пути ворот может находиться что-то более капитальное, например, трансформаторная будка.
Резюмируя: мы рекомендовали бы остановиться на ширине от 3,5 метров и больше, но нужно учитывать и то, что находится вокруг. Наш замерщик подскажет и место, где лучше всего расположить ворота/калитки, — которые, к слову, мы изготавливаем самостоятельно по совершенно индивидуальным проектам.
Распашные ворота: доступная функциональность
Данный тип полотен отличается адекватной стоимостью и высоким качеством сборки. Минимум основных деталей простой конструкции – гарантия, что они не выйдут из строя из-за неблагоприятных условий внешней среды или механического давления.
По желанию заказчика могут быть оснащены автоматикой от разных производителей. Состоят из створок и столбов, которые связаны между собой шарнирным методом (петлями). К въездным воротам распашного типа предъявляются следующие требования:
- жесткость полотна – чтобы оно не провисало под воздействием ветра и собственного веса;
- наличие диагональных ребер жесткости, усиливающих конструкцию;
- створки лучше выбирать глухого типа, это наиболее практичный вариант;
- монтаж изделия, выполненный специалистом, обеспечит отсутствие зазоров и перекосов.
Распашные ворота подойдут на участки, где много окружающей их площади. Открываться могут наружу или внутрь – данные пожелания согласовываются с изготовителем заранее. Изнутри распашные въездные ворота могут запираться на засов. Это дополнительная мера безопасности.
Створки могут быть любого размера, одинаковые или разные по ширине (полотно меньшего размера, как правило, статично, большего – открывается дистанционно или вручную). Выбор вида въездных ворот зависит от финансовых возможностей покупателя, а также от специфики ограждения участка.
Распашные ворота.
Самая древняя конструкция ворот, недостатков больше чем достоинств. Изготавливают, как правило из профтрубы. Самый распространенный материал обшивки – профлист, реже дерево, сэндвич-панель, сайдинг. Сложнее и дороже автоматизировать, из за большой ветровой нагрузки. Ненужно место для отката, но требуют регулярной чистки снега и наледи в районе открывания ворот. Открываться могут в любую сторону, как наружу, так и внутрь. Популярные размеры такие же как и у откатных: 3000х2000мм стоят 23000 руб., 4000х2000мм обойдутся в 23500 руб, 4500х2000 – 23700 руб., 4000х2500 руб, – 24000 руб. Исходя из этого, выгоднее всего заказать ворота высотой не более 2,5 метров, а ширину выбрать любую.
Устанавливаем опоры
Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.
Для создания столбов для ворот допустимо использовать:
- трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
- стальной лист;
- кирпич, камень или дерево.
Процесс монтажа выглядит следующим образом.
- Готовятся столбы: из трубы-стойки требуемой длины.
- Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
- На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
- В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
- Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
- Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
- После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
- Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
По каким правилам происходит расчет ворот и калитки
Учитывая, что международные и отечественные стандарты при расчетах габаритов проема зависят от размеров автомобиля, приходится самостоятельно определять их на основе условий эксплуатации, заезда. При этом соблюдается ряд правил, которые могут влиять на результат.

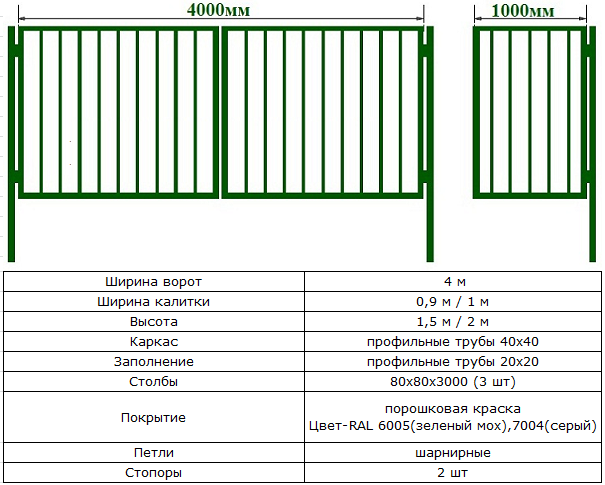

Параметры калитки
Размеры распашных ворот точно так же, как и сдвижных, секционных, а также прочих, обычно не связаны с остальной конструкцией забора, включая калитку
В этом случае принимают во внимание совершенно другие факторы. Следует опираться на требования:
- через калитку должны проходить стройматериалы, включая крупногабаритные (мешки с цементом, стеновые панели и пр.);
- калитка должна быть достаточно широкой, чтобы в случае необходимости можно было быстро пронести бытовую технику или мелкую мебель, кода нет возможности заниматься открыванием ворот (например, если они неавтоматические).
Когда изучаются стандартные размеры ворот и калитки для частного дома, подбирается лучший вариант для эксплуатации в заданных условиях. Так, средняя ширина калитки составляет 1 м. Такой вариант подойдет, если планируется изготавливать ее из профнастила. Когда калитка производится из простых сетчатых материалов, например, из сетки-рабицы, достаточным является размер 80-90 см. Если исходить из габаритов конструкции с отделкой, то ширину следует увеличить до 1,3 м. Высота проема не может быть больше створок. Обычно достаточным считают величину до 2,200 м.

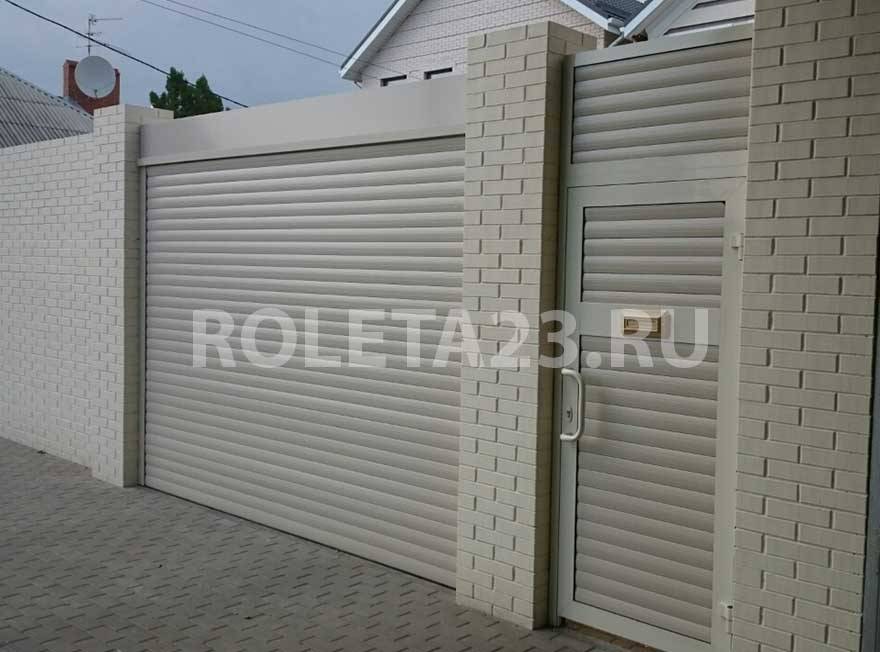

Калитка шириной 1 метр в одном дизайне с роллетными воротами
Параметры воротного полотна для легковых автомобилей
Несмотря на то что размер ворот для въезда на участок или в гараж обычно определяется по ширине авто (до 2,2 м, если речь о внедорожнике), нельзя назвать допустимым вариант использования конструкции с такими же параметрами. Обязательно учитывают запас в зависимости от качества подъездной дороги, ее направления. Если нет ограничений, лучше сразу выбрать стандартный вариант шириной 2,5 м. Но если используется значение, которое является результатом самостоятельно выполненных расчетов, то габариты будут больше – 2,8-3 м, т. к. к конечной величине добавляют 30-40 см запаса с каждой стороны.
Параметры для грузовиков
Транспорт подразделяется на виды, поэтому нужно дополнительно рассчитать габариты ворот для грузовых авто. Это следует делать, не забывая о ширине. Она включает в себя и зеркала бокового вида. Правила расчета ширины ворот для грузового автомобиля сходны с рекомендациями по определению размеров проема для легковых машин:
- средняя ширина – 3,1 м (например, размер ЗИЛа не меньше 2,5 м);
- если въезд непрямой, то столбы располагают на расстоянии 4 м;
- высота въезда в гараж равна размеру грузовика + 30 см, чаще всего выбирается вариант 2,5 м.
Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта
Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.
Пример расчёта минимальной ширины ворот для въезда
Легковые машины
Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.
Грузовые автомобили
Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.
При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.
Металлические ворота распашного типа: производим расчеты
Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.
Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.
Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.
Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.
На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали
При этом важно учитывать следующие моменты:
Размеры гаражных ворот для легкового автомобиля
Ворота на гараж, размеры, цена которых зависят от количества авто, необходимо разместить в помещении. Также от выбранного типа конструкции (рулонная, секционная, распашная) с механическим или автоматическим типом управления зависит стоимость приобретаемой въездной системы.
Проем для легкового автомобиля должен обеспечивать свободный проезд, при выборе конструкции следует учитывать расположение ее деталей над проемом или по обе стороны от въезда, какой формы перекрытие, и с учетом этого планировать покупку той или иной модели. Все нюансы по выбору вы можете возложить на наших менеджеров и замерщика, которые подготовят вам для согласования готовое решение.
Металлические ворота для гаража: общая информация
Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.
Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.
Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.
Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

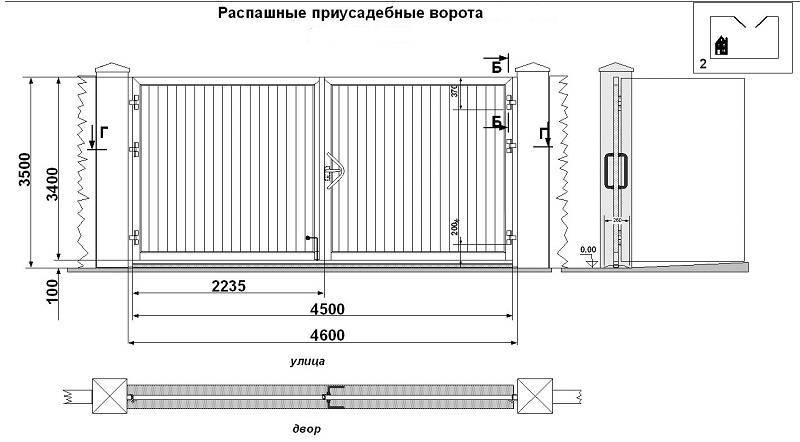

Ниже чертеж ворот гаража из металла (несколько вариантов):
Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.
Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.
Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.
Узнать подробнее о воротах в гараж Вы можете в статье — здесь.
Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.
Железные ворота на гараж — фото:
Ширина ворот на участке. Рассчитываем ширину будущих ворот
В первую очередь, важно учитывать расстояние между воротами и проезжей частью, а также ширину самой дороги. Чем уже дорога и чем ближе она прилегает к вашему участку, тем шире должны быть ворота
Для въезда в узкие ворота автомобиль необходимо поставить перпендикулярно им
Если ворота узкие, водителю придется заезжать на участок, расположив машину перпендикулярно въезду.
Это возможно лишь в том случае, когда рядом с участком нет оживленного движения, а дорога достаточно широка — ведь автомобиль придется разворачивать прямо на ней.
При проектировании ворот большинство людей ориентируется на легковые машины, ширина которых, чаще всего, не превышает 1850 сантиметров. В этом случае минимальная ширина ворот составит 2,5 метра — учитывая место для маневра, открытия дверей машины и доступ к салону.
Ширина ворот для въезда автомобиля шириной 2,5 метра
Некоторые домовладельцы предпочитают ставить ворота пошире, чтобы сделать возможным въезд для спецтехники и фургонов. Ширина такого крупногабаритного транспорта, как правило, не превышает 2500 сантиметров.
Сергей
строитель
Таким образом, если проезжая часть, пролегающая вблизи вашего участка, достаточно широкая и отстоит на некотором расстоянии от забора, можно смело устанавливать ворота шириной 3,5-4 метра. Если же дорога узкая и находится совсем рядом с участком, придется делать въезд с большим запасом — 4 метра в ширину или больше.
Подбор размеров ворот для автосервисов
Автосервисы являются местами, где происходит ремонт и обслуживание автомобилей. При выборе размеров ворот для автосервиса необходимо учитывать размеры автомобилей, которые будут проезжать через ворота, а также учитывать конкретные потребности объекта.
Подбор размеров ворот для автосервисов
При подборе размеров ворот для автосервисов необходимо учитывать следующие факторы:
- Высота автомобилей, которые будут проезжать через ворота. Для большинства автомобилей достаточно стандартной высоты ворот, но если в автосервисе будут обслуживаться грузовые автомобили или автомобили с большой высотой, то необходимы специальные размеры ворот.
- Ширина автомобилей, которые будут проезжать через ворота. Ширина проема ворот должна быть достаточной для проезда большинства автомобилей, включая минивэны и грузовики.
- Особенности конкретного объекта. Например, если автосервис расположен на узкой улице, то размеры ворот могут быть ограничены шириной проезда.
- Потребности объекта. Например, если в автосервисе будут производиться работы по покраске автомобилей, то необходимо выбирать ворота с большой высотой и шириной, чтобы обеспечить достаточное пространство для работы.
Дополнительные элементы для ворот автосервисов
В зависимости от потребностей объекта, для ворот автосервисов могут быть добавлены дополнительные элементы, такие как калитки или арки. Калитки обеспечивают удобный доступ для пешеходов, а арки могут быть использованы для защиты ворот от повреждений, вызванных движением автомобилей.
Установка и обслуживание ворот для автосервисов
Установка ворот для автосервисов требует профессиональных навыков и знаний. При установке необходимо обеспечить правильное соответствие размеров ворот и проема, а также правильно закрепить ворота на каркасе здания
Также важно правильно обслуживать ворота, чтобы они продолжали работать без сбоев и неполадок. Регулярная проверка и обслуживание ворот может помочь предотвратить возможные проблемы и увеличить их срок службы
Стандартные размеры ворот для автосервисов
Стандартные размеры ворот для автосервисов обычно составляют от 3 до 5 метров в ширину и от 2,5 до 3 метров в высоту. Однако, эти размеры не всегда подходят для всех автомобилей, которые могут посещать автосервис
Поэтому важно выбрать размеры ворот, которые наиболее соответствуют потребностям конкретного автосервиса
Выбор специальных размеров ворот для автосервисов
При выборе специальных размеров ворот для автосервисов необходимо учитывать конкретные потребности объекта. Например, если в автосервисе производится покраска автомобилей, то необходимо выбирать ворота с большой высотой и шириной, чтобы обеспечить достаточное пространство для работы.
Основные требования к ширине въездных ворот на строительство
При организации въезда на территорию строительства необходимо учитывать требования по ширине въездных ворот. Это важный аспект безопасности и удобства для всех участников строительного процесса.
В соответствии с нормативными документами, ширина въездных ворот на строительство должна быть достаточной для проезда крупногабаритной техники, такой как грузовики, автокраны и специализированное оборудование.
В зависимости от вида строительства, размеры въездных ворот могут отличаться. Обычно для строительства жилых домов и малоэтажных зданий достаточной шириной считается ворота шириной от 3 до 5 метров.
Однако при строительстве более крупных объектов, таких как небоскребы или промышленные комплексы, требуется более широкий проезд. В таких случаях ширина ворот может достигать 6-8 метров или более.
Также следует учитывать необходимость маневра и разворота транспортных средств на территории строительства. Поэтому рекомендуется предусмотреть достаточное пространство для маневрирования и разгрузки техники.
При проектировании въезда на строительство необходимо учитывать такие факторы, как геометрические особенности участка, наличие дорожек или ограждений, а также возможные ограничения по доступу.
Важно помнить, что ширина въездных ворот должна соответствовать требованиям пожарной безопасности и позволять оперативный проезд пожарной техники на территорию строительства. Таким образом, основные требования к ширине въездных ворот на строительство зависят от типа объекта и необходимости проезда крупногабаритной техники
Корректный подход к проектированию въезда на территорию строительства позволит обеспечить безопасность и удобство строительного процесса
Таким образом, основные требования к ширине въездных ворот на строительство зависят от типа объекта и необходимости проезда крупногабаритной техники. Корректный подход к проектированию въезда на территорию строительства позволит обеспечить безопасность и удобство строительного процесса.
Альтернатива распашным воротам
Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.
Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.
Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.
По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.
На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.
Требования к воротам для гаража
Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.
Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.
ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.
