Как устроена печь для дома на дровах с водяным контуром для отопления дома своими руками: Пошаговая инструкция

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Монтаж «водяной рубашки»

Существует два варианта установки регистра: без разборки массива; с разборкой устройства непосредственно до пола топливной камеры. Первый вариант пригоден для варочных установок, в которых снять плиту можно не разбирая основной массив. Второй вариант возможен для всех видов отопительных устройств и применяется на практике чаще всего. После установки и подключения к контуру, кладку восстанавливают в первоначальном виде.

В зависимости от конструкции отопительного устройства, можно выполнить монтаж теплообменника в дымовой канал. Часто приходится менять форму самого канала, направление и количество дымооборотов. Сложность заключается в восстановлении не только внешнего вида печи, но и ее характеристик и прежде всего тяги.

Работы по разборке кладки, установке змеевика и его подключению к контуру, сборке вполне можно провести своими руками. Для этого необходима точная зарисовка порядка кладки кирпичей в каждом ряду. Главное – это соблюдение всех правил кладки печей, с которыми необходимо ознакомиться перед началом выполнения работ.

Какой дом можно отопить с помощью печи

В соответствии со СНиП III-Г.11-62 печное отопление можно предусматривать в жилых домах, возведенных из дерева или камня при условии соблюдения противопожарных норм и правил проектирования. В законодательстве отсутствует запрет на использование печного отопления, если соблюдаются все действующие требования. Устройство печного отопления с водяным контуром выполняется на основании проекта, согласованного с надзорными органами. Если печь строится в уже сданном в эксплуатацию доме, то никаких согласований не требуется.

Теплотехнические расчеты показывают, что печное отопление приемлемо для домов до 150 кв. метров. Строения большей площади лучше обогревать с помощью котла.

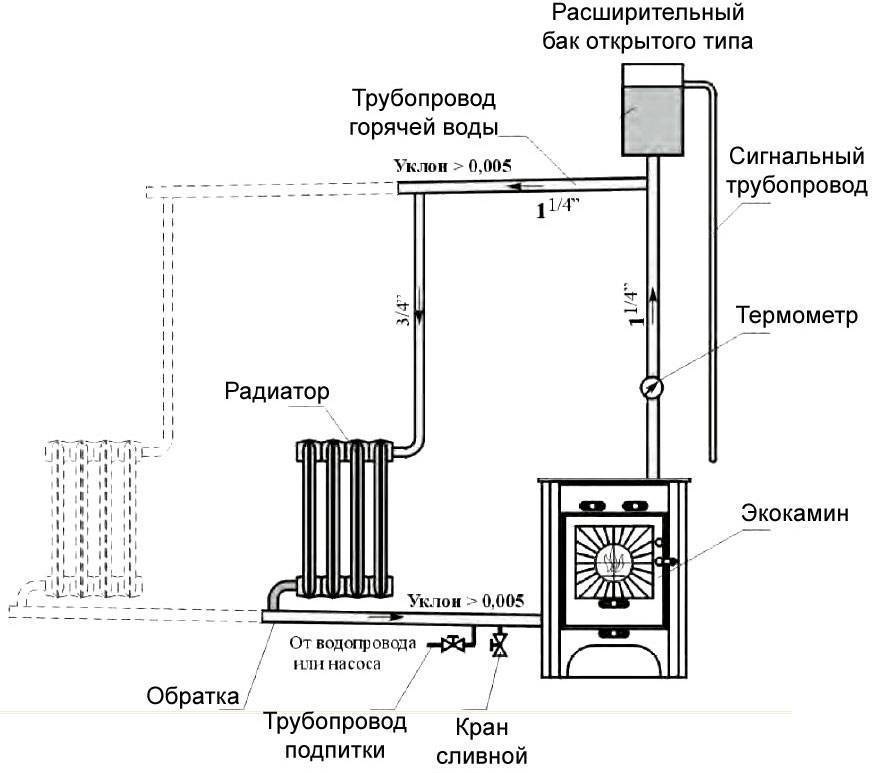

Схема печи с водяным контуром

Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.

При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.

Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.

Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.

Теплообменник, устанавливаемый в печи, бывает двух разновидностей:

• однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;
• трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.

Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.

Преимущества и недостатки печного отопления

Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.

Печное отопление обладает рядом несомненных преимуществ:

• не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
• радиационный теплообмен является наиболее комфортным;

Интересно! Радиационный (он же лучистый) теплообмен – единственный вид теплообмена, который происходит без участия теплоносителя.

Русская печь обогревала дома многих поколений наших предков

• большинство печей для дома (длительного горения или обычных) многофункциональны, могут быть использованы не только для отопления, но и для нагрева воды и приготовления пищи (как внутри печи, так и на варочной поверхности);
• в жаркое время года массивная кирпичная печь для дома способствует кондиционированию помещения: за счёт того, что она всегда построена на отдельном фундаменте, излишек тепла выводится в землю;
• печь или камин создают особую атмосферу в доме и во многих случаях являются элементом, определяющим стиль интерьера.

Камин создает особую атмосферу в доме и задает стиль интерьера

Однако наряду с преимуществами печному отоплению присущи и недостатки:

• размеры — мощность отопительных печей для дома зависит от их габаритов;
• инерционность — традиционная печь для дома из кирпича требует очень много времени для разогрева и выхода в рабочий режим. Правда, современные чугунные печи для дома, печи-камины, буржуйки и булерьяны практически избавлены от этого недостатка;
• высокая теплопотеря из-за низкого КПД (коэффициент полезного действия) — большое количество тепловой энергии уходит через дымоход в атмосферу;
• невозможность обеспечить равномерный прогрев дома. Горячий воздух постепенно вытесняет холодный, но происходит это неравномерно — температура может быть слишком высокой рядом с печью и слишком низкой на расстоянии от неё;

Факт! Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

Принцип печного отопления — горячая печь излучает тепловую энергию в окружающее пространство (лучистый теплообмен), затем холодный воздух замещается нагретым (конвекционный теплообмен)

• необходимость постоянного обслуживания — печь требует закладывать дрова, чистить зольники от шлаков и дымоходы от сажи и мусора, поддерживать процесс горения, регулировать тягу;
• сложность управления — управлять процессом сгорания топлива в печи сложнее, чем в котлах;
• необходимость хорошей тяги — тяга нужна для интенсивного горения, а также для вывода угарных газов;
• пожароопасность — для обеспечения пожарной безопасности необходима изоляция дымоходов, особенно для печи в деревянном доме. Дополнительный фактор пожароопасности создается тем, что мгновенная остановка процесса горения в печи невозможна;
• необходимость постоянного пополнения и хранения запаса топлива, а также утилизации отходов: шлака и золы.

Для обеспечения работы печи требуется её постоянное обслуживание: закладка дров, чистка зольников и дымоходов, контроль за процессом горения, регулировка тяги

Печь из кирпича

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

• Изготовить теплообменник и дважды проверить его качество – до и после установки.
• Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
• При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Расчет и проектирование системы отопления

Главный принцип расчета — отопительная система должна компенсировать теплопотери дома. Поэтому в первую очередь оцениваются тепловые потери, на основании которых определяется мощность (кВт), которая потребуется, чтобы обогреть дом. Такой сложный теплотехнический расчет самостоятельно выполнить невозможно. Если нет возможности поручить расчет инженерам можно попробовать выполнить его при помощи специальных программ: Auditor OZC 6.9, nanoCAD otoplenie, VALTEC H2O. А можно довериться практическому опыту теплотехников и исходить из того, что на каждый 10 м2 площади отапливаемого строения требуется 1.2-1.5 кВт мощности отопления. На основании расчетов делается чертеж отопительной системы, на котором указывается расположение всех элементов и движение теплоносителя.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

1. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
2. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
3. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
4. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
5. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
6. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
7. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
8. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
9. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
10. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
11. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

кран Маевского

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

• первый ряд делается сплошным;
• во втором ряду начинается формирование зольного отделения, устанавливается дверца;
• третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
• монтаж колосниковой решетки и установка котла;
• в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
• далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
• дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
• патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
• между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
• после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
• в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.

Требования при монтаже

Вода в змеевике не должна закипать! Поэтому нужен слой толщиной от 5 сантиметров.

Вода в змеевике не должна закипать

Теплообменник подвергается атаке открытого пламени, существует опасность прогорания его стенок. По правилам, чтобы избежать этого, они должны быть более 5 сантиметров в толщину.

При нагревании происходит тепловое расширение змеевика, отсюда следует, что его нельзя устанавливать вплотную к стенкам. Оставляют от 2 сантиметров запаса.

Печку важно облицовывать огнеупорными материалами, это обезопасит от возгорания, защитит прилегающие деревянные конструкции

Классификация водяных отопительных систем по принципу работы

Змеевики из листовой стали

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

• Изготовить теплообменник и дважды проверить его качество – до и после установки.
• Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
• При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Подготовка к строительству и проектировка печного водяного отопления

Преимущества печей-каминов длительного горения

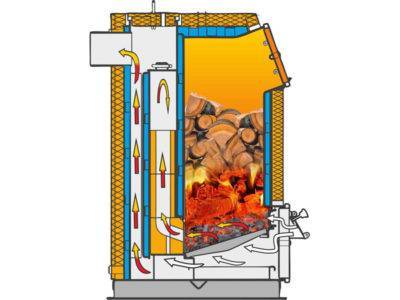

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Как выбрать проект? Порядовка

Кладка кирпичной печи

Приступая к кладке, должна быть готова основа из бетона, бута и уложена гидроизоляция. Затем нужно определиться, с порядовкой. Схем порядовок очень много. Но, если проконсультироваться с хорошим специалистом-печником, можно разработать сугубо свой вариант. Кирпичная печь для дома должна быть относительно простой в изготовлении.

Ниже будет приведен вариант технологии укладки комбинированной небольшой кирпичной печи для дома. Ее габариты – 3,5 на 4 кирпича. В наличии: варочная плита, топка, поддувало, дымоход горизонтальный с переходом в прямой вертикальный дымоход.

Укладку предваряет определение месторасположения печи, какой у нее будет фундамент и какова будет ее конструкция.

Кладка печи начинается с первого ряда, выкладываемого всплошную. Вроде все просто, но он самый ответственный. Ровность всей конструкции от него зависит. Поэтому укладывая его, нужно тщательно проверять горизонталь ватерпасом, угольником проверять угол 90 градусов и рулеткой перепроверять диагональ. Для точности вертикали, после первых двух рядов по четырем углам к потолку нужно натянуть отвес и зафиксировать его, чтобы кладка была в отвесе.

Второй ряд – перевязочный. Выкладывая их, швы между кирпичами заполняются плотно, их толщина не должна превышать 8 мм. После укладки второго ряда, между первым и вторым можно заложить гвозди по 4 углам и к ним зачалить нитку отвесов.

Третий ряд — выкладывается поддувало и ставить дверцу поддувала.

Четвертый ряд – продолжается выкладка поддувала, плавно переходящая в формирование топочной. С него же и начинается нижняя часть горизонтального дымовыводного канала. В нем же ставится дверца для подчистки от золы.

Пятый ряд – дверца поддувала перекрывается целым кирпичом. Замка делать не нужно, так как размер дверцы мал. Продолжается формироваться дымовыводной канал.

Ориентируясь на схему-порядовку, продолжается выкладка печи. Дверцу в топку устанавливают, как правило, в седьмом ряду. На этом же ряде ставится и колосниковая решетка.

Нижняя задвижка устанавливается в восьмом ряду. Если нужно увеличить тягу для процесса быстрой растопки печи, то нижний дымоход перекрывают. Это делают также и тогда, когда нужно отопить дом не нужно, а вот приготовить пищу нужно по-быстрому. Если нижний дымоход перекрыт, то горячие газы разу идут в трубу.

Важно, чтобы при выкладке дымохода внутренняя его поверхность была гладкая. Поэтому внутреннюю поверхность должны формировать только целые кирпичи. Тогда дымоход будет правильно функционировать

Тогда дымоход будет правильно функционировать.

В десятом ряду перекрывается топочная дверца.

В двенадцатом ряду начинается отделка огнеупорным кирпичом топливника. Из-за того, что расширение при температурах у обычного и огнеупорного кирпича разные, их не скрепляют раствором, чтобы не трескался корпус печи. При укладке наружной стенки и огнеупорной часть печи, между ними нужно оставить зазор около 1 см. Для точности и удобства это делают путем размещения между этими кладками картона нужно толщины. Позже он сгорает и оставляет нужный зазор.

Стенки огнеупорного кирпича нужно сделать тоньше, подрезав их болгаркой. Для того чтобы установить колосниковую решетку на нижнем ряду огнеупорного кирпича болгаркой следует прорезать пазы или четверть. В нее тогда легко может лечь решетка. Ее не нужно фиксировать раствором, так как периодически ее нужно будет вынимать. На верхнюю часть топки ставится варочная плита и далее, продолжая с двенадцатого ряда, выкладывается из кирпича дымоход и дымоходный канал соответственно чертежу печи.

Не доходя трех рядов кирпича (около 21 см) до деревянного потолка, ставится верхняя задвижка. Формируется дымоходная труба уже через четыре ряда кирпича после установки верхней задвижки. Канал дымохода должен иметь размер 12 на 12 сантиметров. Верх трубы должен накрываться оголовком из металла.

При планировании месторасположения печи нужно учесть, что дымоход должен возвышаться над коньком не меньше, чем на 50 см, если он ближе трех метров к коньку. А также, если дымоход от конька отстоит более чем на 3 метра, то верх дымохода не должен быть ниже, чем 10 градусов от верхнего уровня конька.

Схемы подключения теплообменника

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

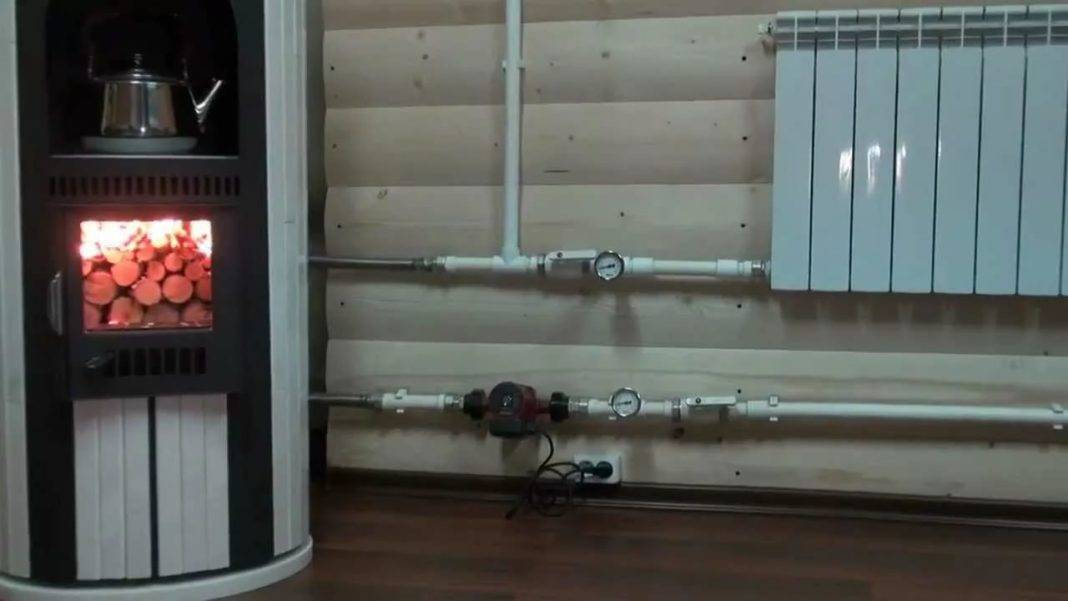

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Особенности кирпичной печи с котлом водяного отопления

С глубокой древности люди обогревали дома дровами. Это дешевый и эффективный способ организации системы отопления, который пользуется спросом и сегодня. В городах и коттеджных поселках, где отсутствует центральная газификация, печные системы становятся достаточно востребованными. Однако они не способны прогреть большое помещение с несколькими этажами, мансардой и подвалом.

Для увеличения КПД от горения дров можно подключить к печи водяной контур. Он обеспечит равномерное распределение тепла по всем частям здания и предоставит доступ к горячей жидкости для бытовых нужд.

Характеристики системы

При выборе печной системы для дома необходимо уточнить следующие ее параметры:

1. Мощность. Производительность установки влияет на ее габариты и вес. Если печь небольшая, то для нее не нужно обустраивать прочный фундамент. Для более массивных агрегатов требуется надежное основание.
2. Обогреваемая площадь. Она определяет эффективность отопления. Для 50 куб. м помещения нужен котел мощностью 2 кВт.

Устройства с водяным контуром используются в коттеджах площадью более 180 кв. м.

Принцип работы

Помимо отсека для загрузки топлива в печи установлен теплообменник. Он вмонтирован в дымоход или топку. Вода, проходящая через регистр, подвергается нагреву, затем отправляется в трубы и радиаторы, обеспечивая эффективную теплоотдачу. Циркуляция жидкости в контуре создается разницей температур либо насосом.

Устройство печи из кирпича с котлом водяного отопления.

В процессе нагрева вода увеличивается в объеме, поэтому для исключения взрыва оборудования используется расширительный резервуар. В моделях с закрытым контуром его устанавливают в любых удобных местах. Если речь идет об открытых системах, емкость находится на максимальной высоте.

Давление стравливается с помощью автоматического воздухоотводчика.

Преимущества

У печей с водяным теплоносителем есть несколько положительных качеств:

1. Энергоэффективность и экономичность. Для возведения конструкции не нужны большие финансовые затраты. При этом для закупки дров на весь зимний сезон придется потратить не больше 5–10 тыс. руб.
2. Дизайн. Печи дополняют интерьер любого помещения и скрывают дефектные участки.
3. Автономность и независимость от магистралей газоснабжения. Сооружение можно обустроить в любом доме независимо от его расположения.

https://youtube.com/watch?v=j-NSSzNJ_wU

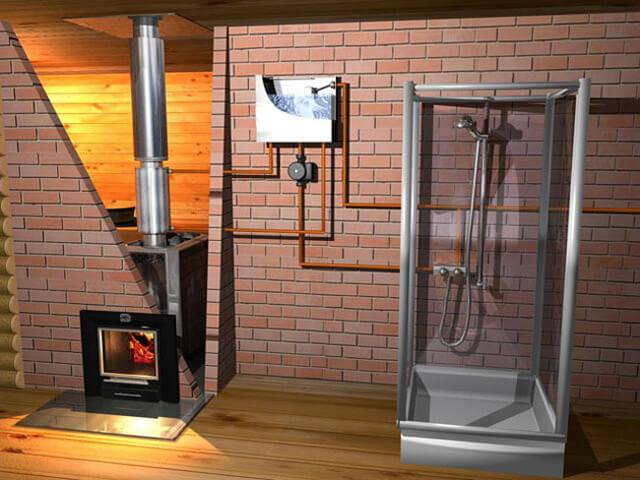

Монтаж водяного контура

Самое сложное — монтаж теплообменника. Перед его монтажом нужно предварительно произвести прессовку давлением 5-6 бар. Лучший вариант: когда сначала устанавливается теплообменник, а вокруг него выполняется кладка печи. Встроить теплообменник в эксплуатируемую печку очень сложно. В этом случае лучше пожертвовать КПД и установить теплообменник вне печи.

При монтаже нужно оставлять зазоры на температурное расширение между теплообменником и стенками печки не менее 15-20 мм.

Выходные трубы из теплообменника, несущие теплоноситель, присоединяются на резьбу. Устанавливается запорный клапан. Далее выполняется разводка водяного контура в соответствии с разработанным проектом по чертежу. На радиаторы монтируются сливные клапаны. Все фитинги и арматура применяется только с термостойкими уплотнителями.
