Как сделать печное отопление двухэтажного дома с водяным контуром своими руками: Инструкция

Важные правила печной кладки

Сооружение печи – дело не такое простое, как кажется, и в процессе надо придерживаться определенных правил:

Вначале кирпич необходимо погрузить в воду и подождать, когда перестанут выделяться пузырьки воздуха.  Это важно, ведь кирпич пористый материал, что приводит к впитыванию влаги с полученного раствора. Если материал наберет много влаги, то свойства пластичности уменьшаться, и при растапливании печи кирпич будет перекаливаться

Это навредит надежности конструкции и сопровождается появлением отверстий и щелей.

• Все углы конструкции, и ее ряды необходимо перевязывать. Для этого надо применять чередование боковых и торцевых элементов при помощи горизонтального смещения кирпичей.
• Раствор необходимо наносить на целый ряд примерно по 5 миллиметров и после этого выравнивать. На торцевой бок кирпича также следует нанести раствор, установить элемент в необходимом месте и прижать к соседнему кирпичу.  Также его необходимо немного «присадить» надавливанием руки или пристукиванием инструментом.

• Чтобы установить топливник, раствор лучше выравнивать вручную. Это поможет удалить из материала все комочки глины, и другие твердые материалы.
• После кладки нескольких рядов материала нужно подрезать раствор, который торчит из швов. Внутреннее пространство конструкции затирается влажной тряпочкой или предназначенной для этого мочальной кисточкой.  Это позволит избавиться от внутренних наслоений раствора, которые при эксплуатации могли осыпаться и засорять дымоход. Это правило говорит и о том, что штукатурить внутреннюю часть нельзя.
• Печь должна отвечать необходимым геометрическим пропорциям, поэтому при ее постройке надо пользоваться отвесом и уровнем.

Если выполнить все правильно, то человек получит эффективную и красивую систему печного отопления с водяным контуром. Затраты на отопления в зимнее время теперь значительно уменьшаться.

Отопительно-варочная двухэтажная печь

Эта двухэтажная печь может отапливать в небольших дачных домах две комнаты на первом этаже и комнату на мансарде. А наличие двухконфорочной плиты позволяет не только приготовить при необходимости пищу, но и быстро нагреть одну из комнат на первом этаже. На фото запечатлен процесс кладки печи и печь в готовом виде.

Рис. 1. Чертеж горизонтальных разрезов (порядовок) с указанием раскладки кирпичей в каждом ряду.

С 1 по 4 ряд формируют зольник, устанавливают поддувальную дверку.

На 4-5-м ряду ставят прочистные дверки, на 5-м — кладут колосник, на 6-8-м — устанавливают топочную дверку.

Все дверки крепятся в кладке с помощью проволоки диам. 2 мм, а рамки топочной дверки обматывают еще и асбестом.

Обратите внимание, что внутри топки порог и стенки могут быть выложены поставленными на ложок огнеупорными кирпичами, которые не перевязаны с остальными. Они получаются «независимыми» от основной кладки

Во время ремонта печи их можно легко заменить, сняв предварительно плиту

Во время ремонта печи их можно легко заменить, сняв предварительно плиту.

Двухконфорочную плиту устанавливают на 11 -м ряду. А поскольку ее длина чуть больше двух с половиной кирпичей, то на 12-м ряду слева и справа кирпичи стесывают или обрезают для того, чтобы плиту можно было свободно снять при текущем ремонте топливника.

Вертикальные дымовые каналы имеют размер 13,5×13,5 мм

Особо следует обращать внимание при кладке на тщательную затирку их внутренних поверхностей

На 16-17-м рядах в кладку вмуровывают отрезок трубы с заглушкой либо устанавливают стандартную дверку 140×140 мм для вентиляции варочной камеры, которая на 18-м ряду перекрывается кирпичами, опирающимися на стальные уголки либо металлические полосы.

Рис. 2. Общий вид печи и ее разрезы

В пространстве с 20-го по 24-й ряд можно, при желании, сделать нишу-полку под различные хозяйские нужды.

На 20-21-м и 25-26-м рядах для чистки горизонтальных участков дымового тракта следует установить еще две прочистные дверки или заложить вместо них две половинки кирпича.

На 30-м ряду устанавливают две задвижки.

Предлагаемый здесь вариант печи рассчитан для дома, где высота потолков на первом этаже составляет 2 м 60 см, а на втором — не ниже 2 м 40 см.

Конструкцию печи можно изменить так, что она легко впишется и в помещение с другими габаритами, если добавить (либо сократить) количество рядов в кладке.

После завершения кладки противопожарной распушки в потолочном перекрытии приступайте к кладке второго этажа печи с установкой на 2-3-м ряду прочистной дверки, а на 27-м ряду — задвижки.

Для того, чтобы растопить печь, необходимо открыть все задвижки. Горячие газы, миновав варочную плиту, начинают двигаться по двум направлениям: по печному массиву первого этажа и по массиву второго этажа. А если перекрыть задвижку № 1, будет нагреваться только массив первого этажа. Для нагрева же массива второго этажа следует перекрыть задвижку № 2, но задвижка №1 при этом должна быть открытой.

Хочется предупредить: возможно поддымливание через зазоры рамок задвижек № 1 и № 2. Чтобы избежать этого, рекомендуется эти задвижки заменить на поворотные заслонки (шибера).

Рис. 3. План размещения печи.

Для строительства такой печи (без учета трубы и фундамента) требуются следующие материалы и приборы:

Кирпич красный М-150 —1080 шт. Глина —185 кг. Песок — 77 ведер Уголок № (70×70 мм) 80 см — 2 шт.; № 94 (40×40 мм) 80см — 6 шт.; № 4 (40×40 мм) 40 см — 2 шт. Печное литье: дверка топочная — 1 шт. дверка поддувальная — 1 шт. дверка для чисток — 5 шт. задвижка — 3 шт. колосник — 1 шт. плита двухконфорочная — 1 шт. Проволока стальная диам. 2 мм — 20 м Асбест шнуровой диам. 5 мм — 10 м Кровельное железо — 1,5 м2

Теплотехнический расчет системы отопления 2-х этажного частного дома

Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.

Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:

• площадь отапливаемых помещений;
• климатические условия местности;
• наличие и состояние, в котором находится термоизоляция помещений;
• материал и толщину наружных (несущих) стен, полов и перекрытий;
• конструкцию кровли, наличие технического этажа;
• герметичность и размер окон, уличных (балконных) дверей.

Теплопотери частного дома

Чем хороши кирпичные печи?

Что представляет собой печь с водяным контуром

Традиционная дровяная печка обладает на редкость простой конструкцией – в ней присутствуют топочная камера с загрузочной дверцей, зольник с поддувалом и дымоход. Получается эдакая буржуйка, отличающаяся простотой. Но эта простота лишает печку возможности обогревать сразу несколько помещений. Этот недостаток устраняется с помощью водяного контура. В итоге мы получаем агрегат, состоящий из следующих частей:

• Топка – сюда загружаются дрова, уголь и другие виды твердого топлива;
• Зольник – в него ссыпается образующаяся при горении зола;
• Дымоход – через него продукты сгорания отправляются в атмосферу;
• Змеевик для печного отопления – это теплообменник, по которому циркулирует теплоноситель.

Именно змеевик и является здесь самым важным звеном, ведь он отвечает за передачу тепла в отопительную систему.

Рассмотрим основные преимущества водяного отопления с печью на дровах:

К выбору дров следует подходить очень тщательно, ведь от этого зависит эффективность работы печи.

• Возможность самостоятельной сборки печки – ничто не мешает собрать ее своими руками, ориентируясь на чертежи и порядовки;
• Небольшие затраты на поддержание системы в рабочем состоянии – сказывается дешевизна дров;
• Доступность топлива – дрова можно приобрести или нарубить самостоятельно.

В последнем случае мы и вовсе получаем почти бесплатное водяное отопление с халявными дровами. Но есть и недостатки:

• Необходимость в регулярной очистке печи для водяного отопления – она нуждается в уборке золы;
• Необходимость в хранении большого количества дров – для этого придется соорудить поленницу;
• Низкий КПД – он редко превышает 80%, хотя некоторые заводские модели обладают неплохой эффективностью, достигающей и даже превышающей показателя в 90%.

Кроме того, для поддержания работоспособности водяного отопления печь придется постоянно подкармливать дровами. Именно частые подходы для загрузки очередной порции поленьев и являются главным минусом. Но этот недостаток нейтрализуется пиролизной схемой горения.

Образующуюся в процессе сгорания дров золу рекомендуется использовать как удобрение для подкормки цветов и сельскохозяйственных культур.

Принцип работы системы водяного отопления с печью на дровах безобразно прост – горящие дрова выделяют тепловую энергию, поглощаемую теплообменником. Оттуда тепло отправляется к установленным в комнатах радиаторам. Для контроля температуры в систему ставится термометр. Циркуляция теплоносителя может быть естественной или принудительной (с применением циркуляционного насоса).

Водяное отопление с естественной циркуляцией подходит для обогрева небольших домовладений. Оно отличается простотой и отсутствием лишних расходов на монтажные работы. Если же дом большой, реализуется схема с принудительной циркуляцией – после печи на дровах в систему ставится циркуляционный насос, гоняющий воду по системе. Печное водяное отопление может быть открытого или закрытого типа – в последнем случае контур герметичен, для компенсации расширения теплоносителя в него встраивается специальный мембранный бак.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

1. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
2. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
3. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
4. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
5. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
6. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
7. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
8. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
9. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
10. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
11. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

кран Маевского

Требования при монтаже

Вода в змеевике не должна закипать! Поэтому нужен слой толщиной от 5 сантиметров.

Вода в змеевике не должна закипать

Теплообменник подвергается атаке открытого пламени, существует опасность прогорания его стенок. По правилам, чтобы избежать этого, они должны быть более 5 сантиметров в толщину.

При нагревании происходит тепловое расширение змеевика, отсюда следует, что его нельзя устанавливать вплотную к стенкам. Оставляют от 2 сантиметров запаса.

Печку важно облицовывать огнеупорными материалами, это обезопасит от возгорания, защитит прилегающие деревянные конструкции

Установка водогрейного контура в печь и подключение к системе

Монтаж осуществляется несколькими способами в зависимости от состояния печной конструкции:

• вместе с возведением отопительного устройства из кирпича;
• без разборки готового устройства, если это варочная плита – делают только отверстия для труб;
• с демонтажем до уровня теплообменника и последующим воссозданием.

Котел устанавливают на расстоянии 5 мм от стенок, можно немного больше. Этот зазор необходим для компенсации теплового расширения, которое у металла и кирпича разное. В трубчатых конструкциях там проходят газы и языки пламени, обогревая со всех сторон. Отводящая магистраль устанавливается в верхней точке, чтобы в котле не скапливался пар, обратная – в самом низу.

Гравитационная схема отопления

Возможны различные варианты реализации системы отопления:

• открытая самотечная или гравитационная;
• с принудительным циркуляционным насосом;
• закрытая схема.

Чтобы система работала без стороннего принуждения с использованием силы тяжести, она создается с соблюдением нескольких условий. Первое – трубы располагаются под небольшим уклоном 10 мм на один погонный метр. Он делается по направлению течения воды от котла к радиаторам, а также на обратке, только уже в сторону нагревателя. Второй момент – устанавливается расширительный бак в самой верхней точке системы. Это простое решение проблемы, но конструкция должна соответствовать определенным требованиям:

• емкость увеличивают вместе с площадью здания, для самого большого достаточно 200-литровой бочки, для маленьких хватит и 10 л;
• если бак установлен на чердаке, его надежно утепляют, чтобы устранить угрозу замерзания воды;
• трубку, соединяющую с системой, размещают выше днища на 6–8 см, чтобы не попадали грязь и ржавчина;
• чтобы при расширении теплоноситель не проливался на перекрытие, устанавливают переливной патрубок, который выходит наружу или в помещение;
• стенки изнутри окрашивают суриком.

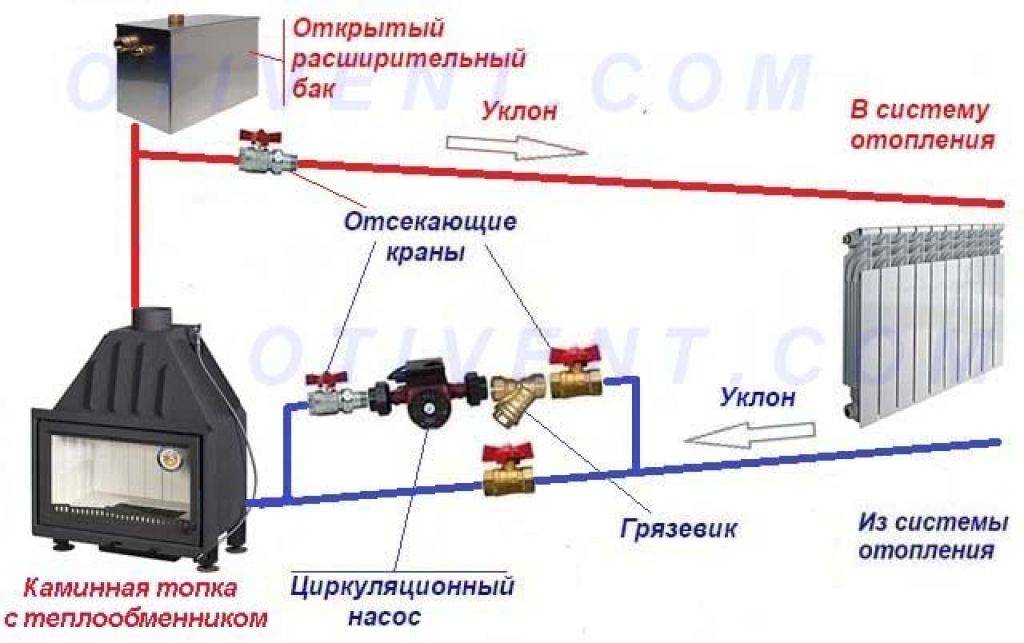

Принудительная система отопления

Циркуляционный насос в системе отопления ускоряет прохождение воды через котел и батареи. Обычно он устанавливается на обратке перед нагревательным прибором, подавая под напором охлажденный теплоноситель

Важно правильно подобрать мощность в зависимости от площади, этажности и количества воды в системе. В этом помогут квалифицированные продавцы-консультанты, которые обязательно поинтересуются выше обозначенными параметрами

При малой производительности установка будет неэффективной, станет зря расходовать электроэнергию. Излишняя приведет к тому, что вода не успеет нагреться, насос будет гонять по системе холодную. Для монтажа обязательно необходимы два важных узла. Первый – байпас для циркуляции при отключении электроэнергии. Второй – высокорасположенный бачок, который обеспечит минимальное давление для кругооборота теплоносителя без насоса.

В закрытой отопительной системе применяется компактный расширительный резервуар мембранного типа на обратной магистрали возле котла. Он хорошо вписывается в интерьер, безупречно функционирует с печью, в которой установлен водяной нагреватель. Никаких особенностей в этом случае не возникает, только требуется вентиль для выпуска воздуха.

Плюсы и минусы системы с водяным контуром

Сделать печное отопление в частном доме своими руками не сложно — это основное достоинство водяного контура. Также среди преимуществ этого типа отопления можно выделить:

• автономность и энергонезависимость;
• равномерный обогрев всех комнат;
• доступность материалов;
• долговечность и простота обслуживания;
• комфортный микроклимат в доме.

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.99%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.98%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4268

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

• полнотелый красный кирпич – 1610 штук;
• вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
• сухой глиняный раствор в растворенном виде;
• самоварник 14х14 сантиметров – 1 штука;

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Сборка буржуйки с дымооборотами

Печь медленного горения своими руками — варианты и способыДля ее сборки потребуются:

• листовой металл;
• металлические прутки и уголки;
• сварочный аппарат плюс электроды;
• рулетка;
• болгарка с кругами;
• трубы.

Печь буржуйка своими руками с дымооборотами состоит из:

• топочного отсека;
• зольника;
• дымооборота;
• отводящего дым трубопровода;
• ножек, служащих основанием;
• колосниковой решетки;
• дверцы;

Порядок выполнения работы по сборке следующий:

1. Делают чертеж печи, согласно которому на листы металла наносят разметку.
2. Болгаркой вырезают заготовки.
3. Листы металла стыкуют в форме прямоугольной емкости. Изнутри на боковые стены приваривают уголки для размещения колосниковой решетки, которую изготовляют из прутков.
4. Внутрь топки для обеспечения дымооборота приваривают лист металла размером по ширине с днище печи, а по длине чуть короче.
5. Делают дверцы для поддувала и закладки топлива. Из тонких металлических полосок приваривают к ним ручки.
6. Ножки вырезают из металлических уголков.
7. В верхней части агрегата делают отверстие и приваривают отводящую дым трубу с заслонкой из прутка и листа металла, имеющего круглое сечение.

Умело сделанная печь буржуйка своими руками показана на видео:

Важные детали

При устройстве печей нужно обязательно предусмотреть множество важных моментов. Вот некоторые из них:

• кирпичи перед кладкой необходимо замачивать в воде, чтобы улучшить силу сцепления с раствором;
• для колосников, дверец, чугунной кухонной плиты необходимо оставлять зазоры 0,5-1,0 см по периметру изделия. Эти зазоры нужны для компенсации разницы в температурном расширении металла и кирпича;
• сечение дымовых каналов необходимо строго соблюдать и не допускать их сужения;
• нельзя использовать металл ни для армирования кладки, ни для устройства перекрытия печи. При пятикратной разнице коэффициента температурного расширения печь быстро разрушится. Перекрывать печь необходимо сводом из кирпича.

При правильно выполненном печном отоплении хорошо утепленное здание не потребует частого протапливания, и пребывание в таком доме будет комфортным, а эксплуатация его будет экономичной.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Разновидности отопительных печей с водяным контуром

• на дровах;
• на отработке;
• на газу и твердом топливе.

Дровяные печи

• Чугунными. Подходят для дома с точки зрения того, что они накапливают тепло и долго его сохраняют. Это помогает равномерно доставлять тепло по всей отопительной системе. Особенность конструкции – водяная рубашка, состоящая из нескольких сваренных между собой листов и ножек с регулируемыми винтами. С их помощью осуществляется выравнивание печи по контуру. Чугунные печи для отопления с водяным контуром работают только с водой, то есть использование их в системе без теплоносителя запрещено.
• Стальными. Имеют компактные габариты – их рабочий объем составляет 40 литров. Могут устанавливаться в любых местах.
• Кирпичными. Являются самыми распространенными и практичными. Они могут работать как самостоятельно, так и от электросети. При необходимости в них можно встраивать котлы.

Отопительные печи на газу и твердом топливе с водяным контуром

Булерьян

Особенность отопительных печей длительного горения с водяным контуром – встроенная система вентиляции и заслонки. Они могут отапливаться не только дровами, но также опилками и углем.

Особенности разводки труб водяного контура

Используемые материалы и инструменты для возведения печи на два этажа

Строительство такого сложного сооружения требует специфических знаний, навыков и опыта. Для возведения функциональной и эффективной печи на 2 этажа в частном доме понадобятся следующие материалы:

• кирпич огнеупорный и ординарный полнотелый (красный);
• глина шамотная огнестойкая;
• песок карьерный, просеянный и промытый;
• цемент марки не ниже 500;
• чугунные дверцы: большая — для топки, малая — для поддувала;
• колосники от 4 до 10 штук в зависимости от размеров топки;
• плита чугунная цельнолитая или с отверстиями;
• вьюшки и заслонки для перекрытия потоков в дымоходах.
• металлический уголок равнополочный со стороной 50-60 мм;
• жестяной колпак для установки над трубой дымохода на крыше;
• стальная проволока;
• листы асбестовые.

Для строительства печи, которая будет отапливать оба этажа частного дома одновременно, потребуются следующие инструменты и приспособления:

• бетономешалка или емкости для приготовления растворов — большая и малая;
• инвентарь: лопаты штыковые и совковые, ведра для воды и раствора;
• инструмент: молоток каменщика, мастерок, дрель электрическая с насадкой для перемешивания растворов, уровень и отвес.

Расчет необходимого количества материалов осуществляется исходя из проектных размеров печи с небольшим запасом в 5-10%. Так, часть кирпича даже у опытного мастера приходит в негодность в результате раскалывания в процессе кладки, часть оказывается дефектной изначально.

Типы систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток — зависимость от электропитания. В случае отключения электричества она не будет работать.

Естественная циркуляция

При естественной циркуляции нельзя регулировать температуру, вдобавок система сложна в монтаже

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы — энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Выбор теплоносителя и способа транспортировки тепловой энергии

Наиболее рациональным решением в двухэтажных домах, в которых располагается большое число комнат и присутствует перекрытие между этажами, является реализация водяного отопления. При сложной конфигурации здания, в подавляющем числе случаев, альтернативы такому отоплению нет. Система представляет собой закольцованную конструкцию из труб, по которым протекает теплоноситель, а передача тепла осуществляется посредством радиаторов или калориферов.

Также в качестве дополнительного или единственного источника тепла может быть устроено отопление при помощи теплого пола. Принцип работы его подобен отоплению при помощи радиаторов.

Выбор теплоносителя крайне важен

Применение теплого пола, работающего на электроэнергии в помещениях всего дома, теоретически осуществимый вариант. Однако при этом возникает ряд проблем при его реализации. Во-первых, с экономической точки зрения организованное подобным образом отопление не всегда выгодно. Во-вторых, имеется вероятность того, что технически осуществить задачу воздушного отопления не представляется возможным.

Теплый пол

В качестве теплоносителя в многоуровневых домах можно использовать воздух. В этом случае необходимо решить задачу по его транспортировке. Для осуществления такого проекта возникает необходимость создания системы каналов в пространстве строения, а также оборудование их вентиляторами для нагнетания потока воздуха. Только таким образом организованное отопление может обеспечить доставку тепла в отдаленные помещения и комнаты, расположенные на втором этаже.

Змеевики из листовой стали

Расчёт основных параметров буржуйки с водяным контуром

На самом деле теплотехнические расчёты печей достаточно трудоемки, качественно их способны выполнить только проектные организации с учетом большой базы данных, начиная от климатических условий места установки до коэффициентов теплопроводности конструкционных элементов обогреваемого объекта. В быту такие расчеты выполнить невозможно. Поэтому их существенно упрощают.

В основном расчет сводится к следующим этапам:

1. Расчет приборов отопления по тепловой мощности. Он устанавливается по простому соотношению 1 кВт мощности на 10 м2 отапливаемой площади. Такой расчет вполне допустим для центральных районов России, а для северных и южных областей потребуется вводить увеличивающий и понижающий коэффициенты, до 20 %. По полученному результату подбирают тип и количество батарей и рассчитывают объем теплоносителя.
2. Расчёт геометрических размеров дымоотводящих систем буржуек с водяным контуром . От данных характеристик, зависит качество процессов горения, а значит и эффективность работы устройства в целом. Для расчета величины трубы газохода используется коэффициент 2.7 по отношению к объему топочной камеры. Например, когда топка имеет объем 30 литров, тогда минимальный размер будет 30 / 2.7 = 1 см. К этой величине прибавляют запас до 20 % и подбирают стандартную трубу по наружному диаметру. Для этого расчета подойдет труба Дн 133. Однако специалисты не советуют применять трубу с диаметром менее Дн 159.

Недостатки сочетая печи и водяного контура

• Какой бы качественной ни была печь, она все равно остается пожароопасным отопительным прибором.
• Другим значительным недостатком такой системы является трудоемкость эксплуатации и продолжительный разогрев системы.
• Печи займут в доме значительную часть площади и окружающего пространства.
• Некоторая неравномерность обогрева так или иначе сохраниться. Возле печи температура воздуха будет несколько выше, нежели возле стен.

Эксплуатация печи требует постоянного присутствия человека

• Вероятность скопления угарного газа при неправильной эксплуатации печи.
• Из-за пыли, опилок от дров, сажи и золы комнату, где установлена печь, придется чаще убирать.
• Невозможность точной регулировки процесса горения и сохранения тепла, а только при помощи заслонок.

Комбинированная система топочной печи и водяного контура, несомненно, имеет право на существование, и в некоторых случаях может быть не только единственно возможным вариантом, а и вполне оправданным. Но все это при условии, что схема отопления разработана грамотно, с учетом всех нюансов и полностью отвечает требованиям безопасности.

Классификация водяных отопительных систем по принципу работы

Технология сооружения печи с водяным контуром

В первую очередь стоит заметить, что эта работа – не из простых, и очень желательно наличие у новоявленного мастера хотя бы начальных навыков кладки печей или других кирпичных конструкций.

Итак, вы готовы сложить свою собственную печь. Что для этого надо? Первым делом нужно приготовить необходимые элементы. Теплообменник – сердце всей системы – можно купить у производителя или сделать самостоятельно из подручных материалов – листов металла или труб. Схема, по которой нужно действовать, может быть найдена в интернете или составлена самостоятельно, если вы обладаете хорошей фантазией и конструкторской жилкой. В таком случае приспособление будет идеально подходить под условия эксплуатации, а также будут детально учтены особенности варочной поверхность или печи, в которой будет производиться установка теплообменника.

Материал

Обычно при строительстве печей используют кирпич. Он отличается рядом особенностей. Такая конструкция отличается большим весом (от 1,5 до 10 тонн), требует прочного и подготовленного основания. Из-за массы агрегата в помещении теряется много полезного пространства.

Оптимальный вариант установки — когда дом еще строится. В этом случае проще все продумать и оптимально организовать схему. При проектировании сборных домов возникают проблемы: необходимо создать прочный фундамент.

Кладочная печь с водяным нагревом долго нагревается, но и медленнее отдает тепло. Это сохраняет тепло в комнатах в течение многих часов.

Альтернативой кирпичу является сталь, из которой делают «пузатые печи». Нюансы таких конструкций:

• Легкие (100-300 кг) и компактные, не занимающие много места, можно разместить на обычном полу;
• Их устанавливают не только на этапе строительства, но и в построенных домах;
• Корпус быстро нагревается и быстро отдает тепло, поэтому греть хозяину придется чаще.

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

• первый ряд делается сплошным;
• во втором ряду начинается формирование зольного отделения, устанавливается дверца;
• третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
• монтаж колосниковой решетки и установка котла;
• в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
• далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
• дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
• патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
• между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
• после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
• в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.
