Монтаж Дверного доводчика на деревянную или металлическую дверь или калитку своими руками: Пошагово + Видео

Виды доводчиков

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма

В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

Принцип действия весьма прост: аппарат запасает энергию, когда дверь открывают, преодолевая сопротивление пружины, и возвращает во время закрывания.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

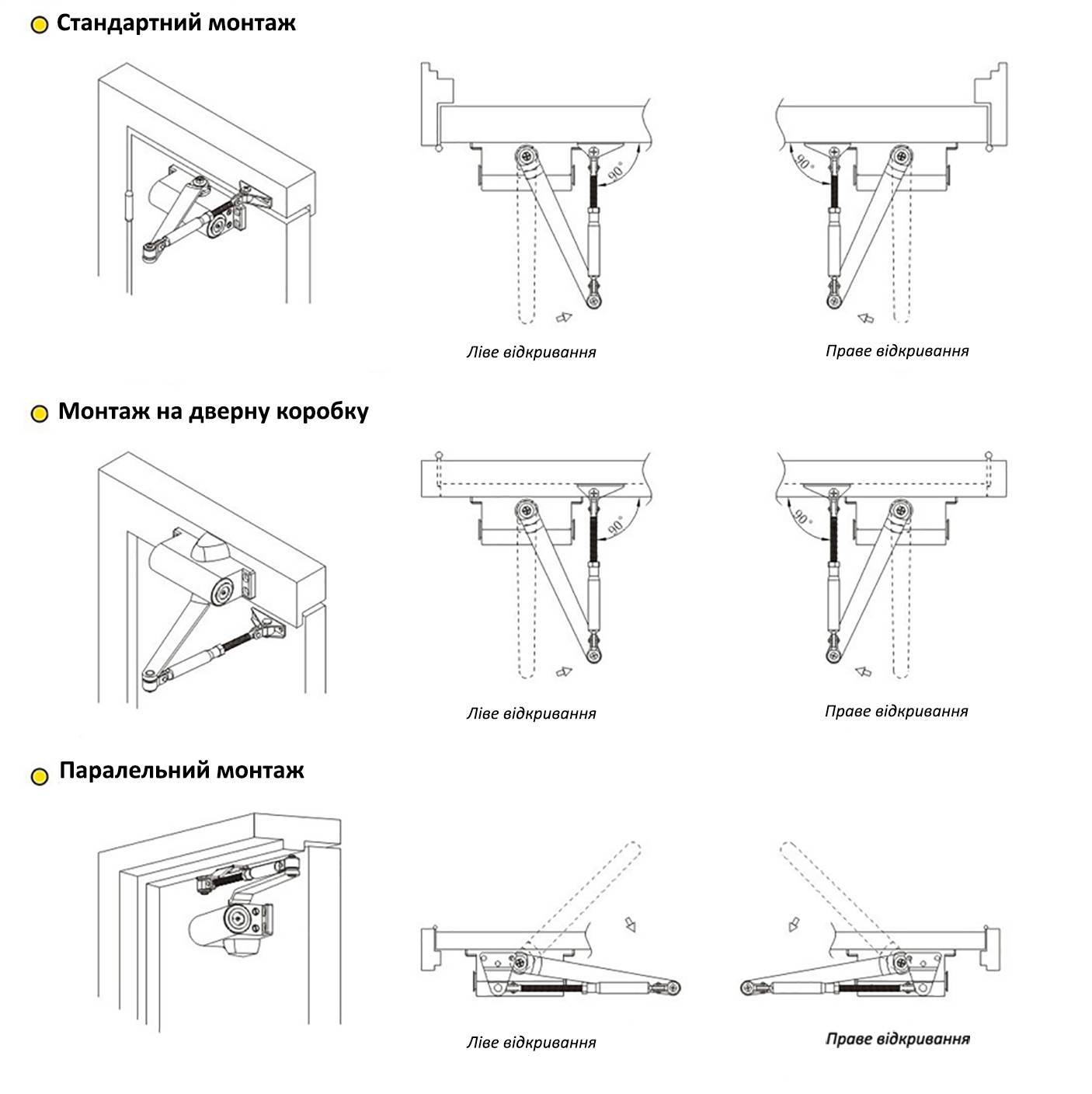

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

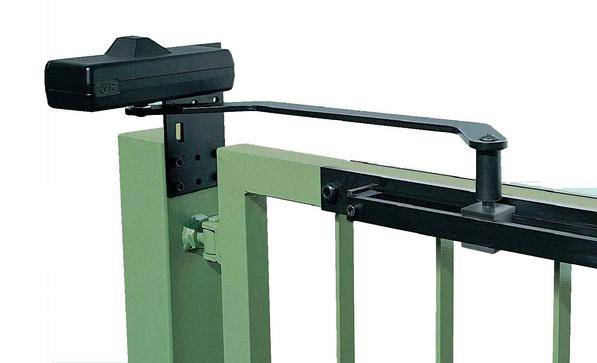

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Что нужно знать о доводчике

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Установка дверного доводчика

Доводчик подбирается по весу и ширине двери, руководствуясь специальной таблицей стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, то достаточно механизма класса EN-1, с показателями 40 кг и 85 см — EN-2, то он такой же. Класс устройства указан в паспорте.

Чтобы подобрать приспособление к тяжелой двери, можно установить два доводчика. Таким образом, нагрузка распределяется равномерно.

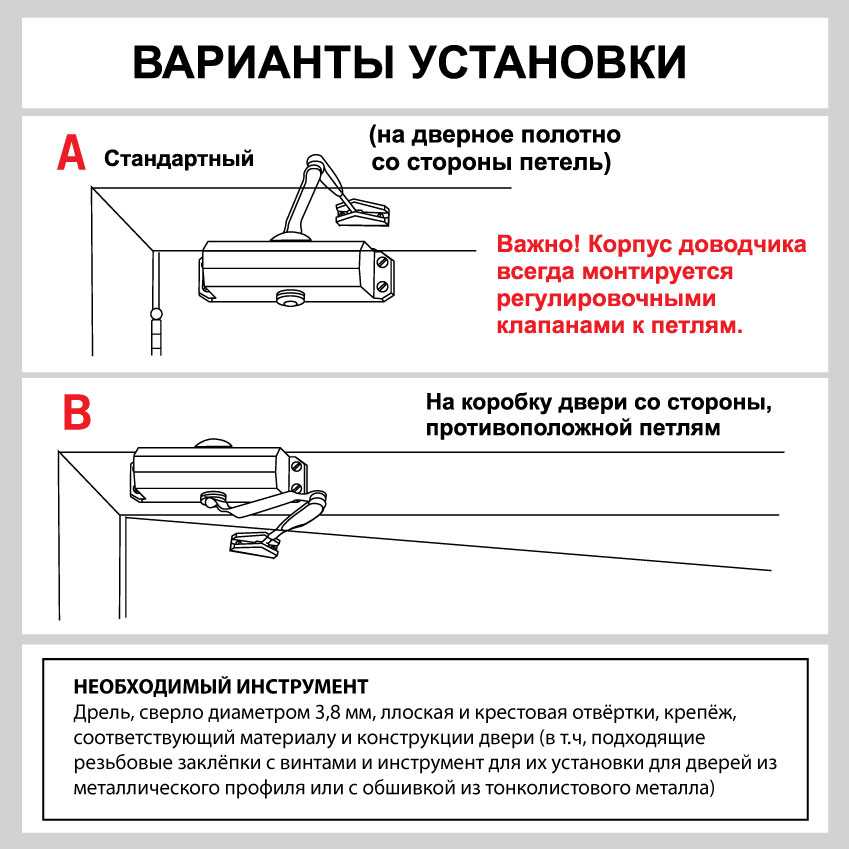

Варианты стандартной установки

Уличный доводчик можно установить снаружи или внутри помещения. В случае межкомнатных дверей предпочтение отдается стандартному способу установки. Со стороны проема на дверь монтируется корпус доводчика, а на дверной коробке монтируется штанга с башмаком.

Установка устройства будет зависеть от направления открывания двери и ее конструктивных особенностей. По установленным правилам наружные двери всегда открываются наружу. Это значит, что ближайший кузов нужно будет установить на косяке двери или на дополнительной планке (по параллельной схеме).

Последовательность работ

Изначально определяем место установки механизма и его тип.

Для этого необходимо оценить, где открывается дверь:

1. если «на себя», то корпус устройства крепится к верхней части двери со стороны петель;
2. если дверь открывается «сама по себе», то есть в обратную сторону, то на короб устанавливают корпус и прикрепляют рычаг к створке.

Независимо от типа тяги, рычажного или канального, доводчики верхнего расположения устанавливаются по единой технологии.

На косяк и створку одновременно наносится натурная схема сборки, через бумагу отмечаются точки отверстий. Схема обычно идет с доводчиком.

В коробке и дверце просверливаются отверстия нужного размера. Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальный крепеж — бонк. В месте крепления крепежа предотвращают деформацию металла.

Реечная штанга (или колодка рычага) и непосредственно корпус устройства фиксируются через подготовленные отверстия с помощью саморезов. Ответная часть рычага крепится к корпусу специальным винтом (входит в комплект): в колене рычаг соединен.

Коленный рычаг необходимо отрегулировать: он должен располагаться перпендикулярно плоскости двери. Усилие, необходимое для закрывания дверей, регулируется специальными винтами. Для этого дверь открывается, оценивается скорость, с которой она закрывается, и доводится до необходимого уровня.

Если доводчик должен быть настроен в режиме «защелка», который используется на двери с кодовым замком или защелкой,сила закрывания и его скорость регулируются в двух зонах. Это начальный диапазон от 180 градусов до 15 и конечный диапазон от 15 градусов до 0. В конечной зоне оба этих значения (сила и скорость) должны быть немного выше. Но лучше избегать очень заметных перепадов скорости.

Важно! Если переборщить при регулировке винтов, корпус механизма может разгерметизироваться, масло вытечет и придет в негодность. Некоторые модели имеют дополнительные опции, такие как открытое торможение

Они также регулируются и настраиваются на требуемые значения

Некоторые модели имеют дополнительные опции, такие как открытое торможение. Они также регулируются и настраиваются на требуемые значения.

Варианты нестандартной установки

Иногда ситуация складывается так, что установить прибор по стандартной схеме не получается. Тогда приходится прибегать к установке дополнительного уголка или специальных планок. В каждом конкретном случае их дизайн необходимо разрабатывать на месте с учетом исходных данных.

1. Если рычаг невозможно закрепить на коробке, монтируется специальный уголок, который фиксируется в горизонтальной плоскости саморезами. К уголку изнутри прикреплен рычаг.
2. На уголке, установленном на верхнем откосе ящика, устанавливается корпус устройства, а его рычаг закрепляется на двери.
3. К дверной коробке крепится подвесная монтажная пластина, на которой устанавливается ближайшая, а к створке крепится рычаг.
4. Сам механизм стандартно крепится к двери. Рычаг прикреплен к монтажной пластине, что увеличивает площадь наклона.

Одним из перечисленных способов можно закрепить механическое устройство на любых нестандартных воротах и ​​дверях. При этом их функциональность и надежность нисколько не пострадают.

Монтажные работы

1. Используется шаблон, его крепят по обозначенным линиям с максимальной точностью, применяя полоски скотча. Для отметки мест высверливания отверстий используют керн.
2. Используются сверла нужного диаметра. Электродрелью высверливаются отверстия.

Сверление отверстий под саморезы доводчика

3. В комплекте имеются саморезы. Этими крепежными деталями закрепляется корпус доводчика. Здесь не помешает окончательная проверка правильности ориентирования регулировочных винтов.
4. Устанавливается лапка (кронштейн), имеющая регулируемое колено рычажной системы. В продаваемом комплекте детали рычажного механизма уже могут быть соединены. Тогда указанный шарнир временно разбирают. Окончательная сборка предусмотрена во время регулировки доводчика.

Располагаться кронштейн может в несимметричном положении. Его расположение необходимо сверить с востребованным усилием закрывания двери.

5. Устанавливается колено рычажной системы (жесткое, нерегулируемое). Его насаживают на ось доводчика, а именно на шлицы (традиционно это четырехгранник). Для фиксирования колена гайкой используется гаечный ключ.

Если главным достоинством системы считается плавное закрывание двери (чтобы не было стука), тогда регулируемое колено рычага размещают перпендикулярно поверхности двери. А расположение жесткого рычага – под углом к этой поверхности.

Если очень важно акцентированное финишное усилие для закрытия двери (имеются уплотнитель или замок с защелкой), тогда жесткий рычаг располагают перпендикулярно дверному полотну. Длину регулируемого колена подгоняют именно под это расположение

6. Отрегулировав этот “треугольник”, можно собирать шарнир между двумя коленами.

Цены на доводчики дверные

Порядок установки доводчика на дверь

Популярные производители доводчиков для входной двери

Качество устройства и его функциональные возможности тесно связаны с компанией-производителем. Если вы решили купить доводчик для входных дверей, ознакомьтесь с ассортиментом, предлагаемым ведущими производителями. Мы подготовили для вас перечень компаний, чьей продукции можно доверять.

Качественная продукция есть у многих производителей

Российские производители дверных доводчиков

Среди потребителей особой популярностью пользуются изделия российских компаний «Экспостроймаш Плюс», «Никирэт» и «NORA-M». Собственные разработки и соблюдение технологических требований позволили им предложить устройства, отвечающие самым жёстким требованиям.

«Экспостроймаш Плюс» – качество на высоте

Зарубежные торговые марки

Наибольшим спросом пользуется продукция:

• немецких компаний GEZE, Dorma, Boda. Конструктивное исполнение предлагаемых ими моделей со скользящей тягой позволяет спрятать колено тягового механизма, что значительно улучшает внешний вид устройства;
• итальянских компаний Cobra, Cisa, O&O. Производители предлагают изделия, допускающие открытый и напольный монтаж. Вся продукция отличается высоким качеством и рассчитана на длительный срок эксплуатации;
• корейской компании KDC. Представлен широкий модельный ряд. Продукция изготавливается с использованием немецких комплектующих, коррозионностойких материалов. При соблюдении рекомендаций производителя все изделия имеют продолжительный срок службы;
• компании из Тайваня Oubao. В каталоге производителя можно найти изделия, предназначенные для установки на двери с небольшим весом;
• финской компании Abloy. Отдав предпочтение подобным изделиям, не придется задумываться о том, как настроить доводчик двери, так как предусмотрена удобная система регулировки. Специальный независимый клапан гарантирует плавное движение створки;
• сербской компании Diplomat, выпускающей несколько моделей. Наиболее популярными являются скоростные доводчики.

GEZE – высокое немецкое качество

Ход установки

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

Накладные механизмы

Накладной механизм

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик напольный

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Петли-доводчики

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

• «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
• «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

…

Как установить дверной доводчик:

1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
3. Привинтите корпус шурупами.
4. То же самое выполните и для рычага.
5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

…

Декоративные накладки маскируют корпус механизма.

Основные элементы доводчика для двери

Разделение на виды

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты

Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости

Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.
