Как правильно сделать укосины в каркасном доме

Укосины в каркасном доме – необходимость!

Последствия строительства каркасного дома без укосин

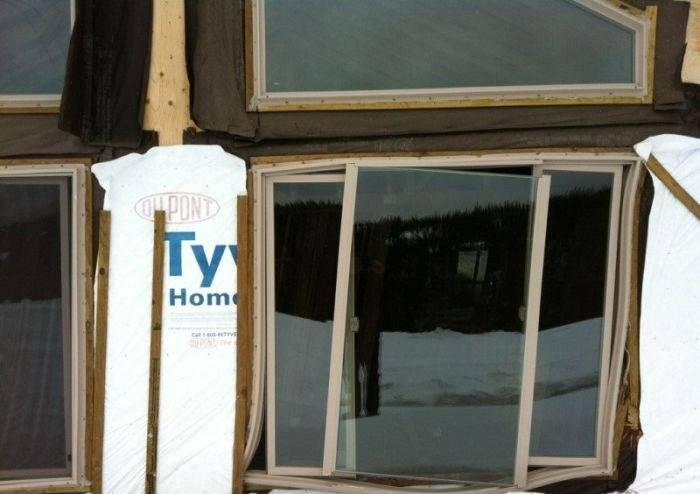

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось
панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру,
которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома
от разрушения

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и
смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за
больших ветровых и снеговых нагрузок.

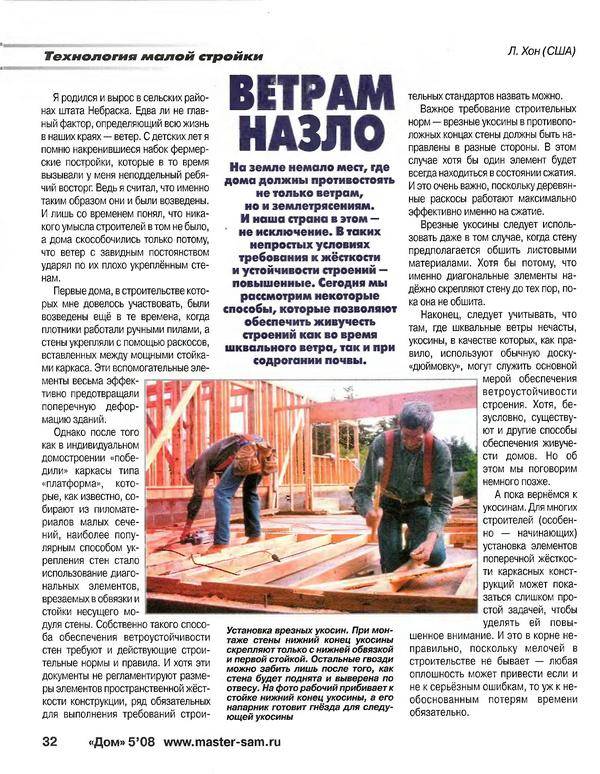

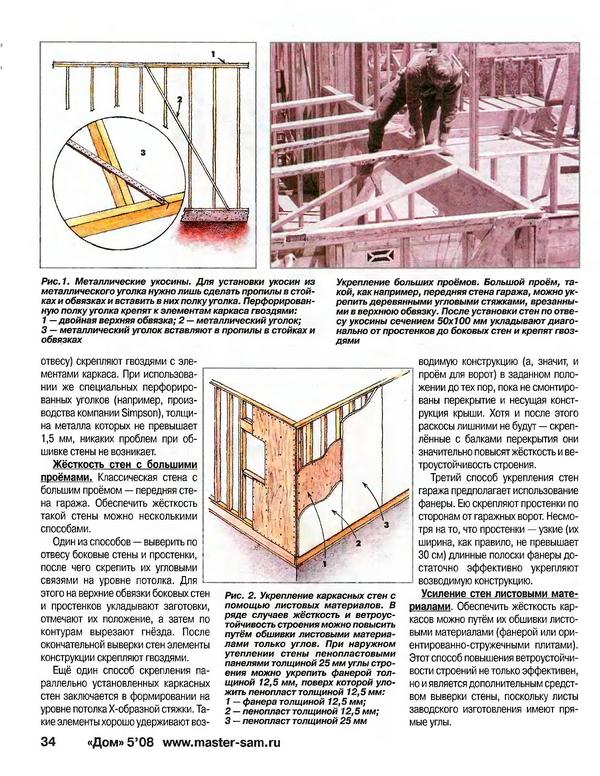

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество “строителей”, и частных
застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не
только до того момента, когда строители съедут по окончанию стройки.
Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

И ещё одна маленькая подборка фотографий

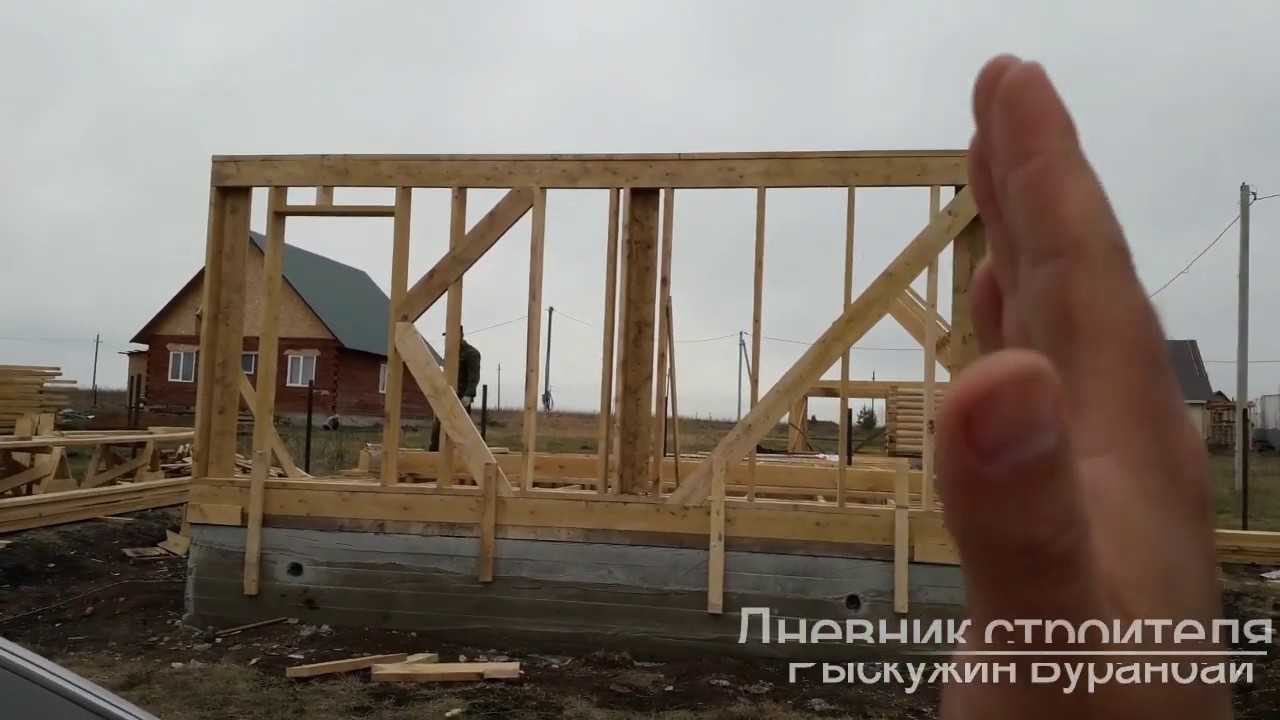

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени.
Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые,
временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как
в стенах, так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих
проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски,
но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

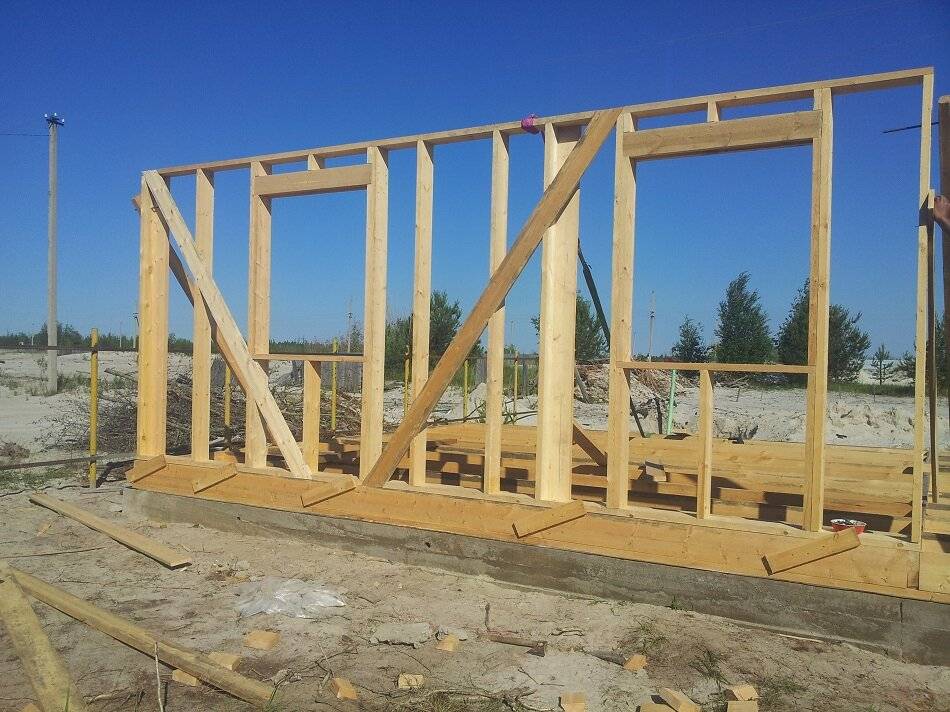

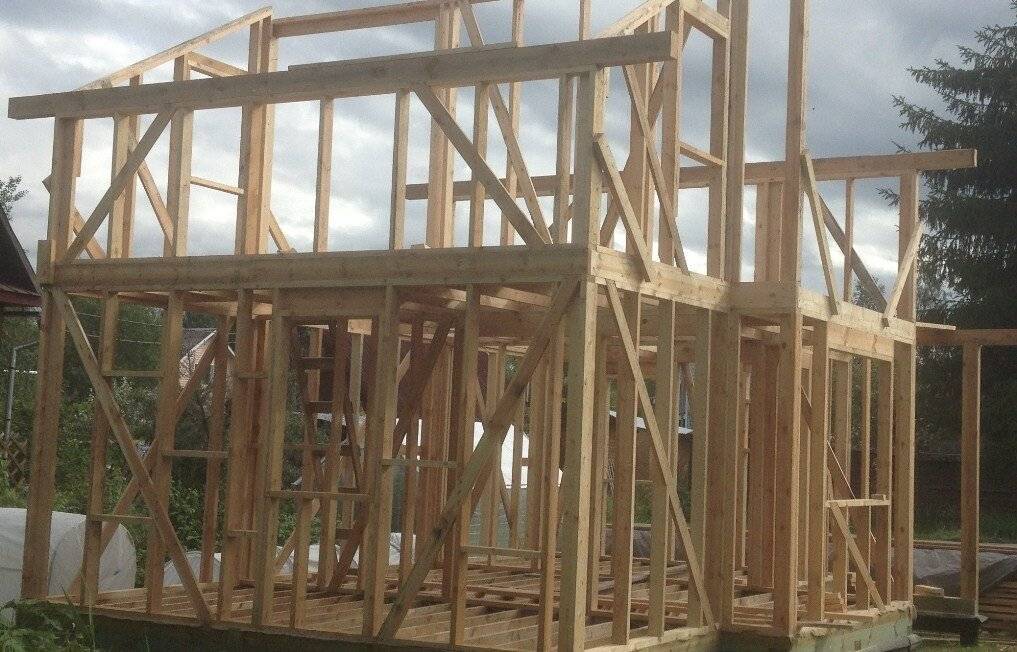

Процесс установки укосин в несущую стену каркасника

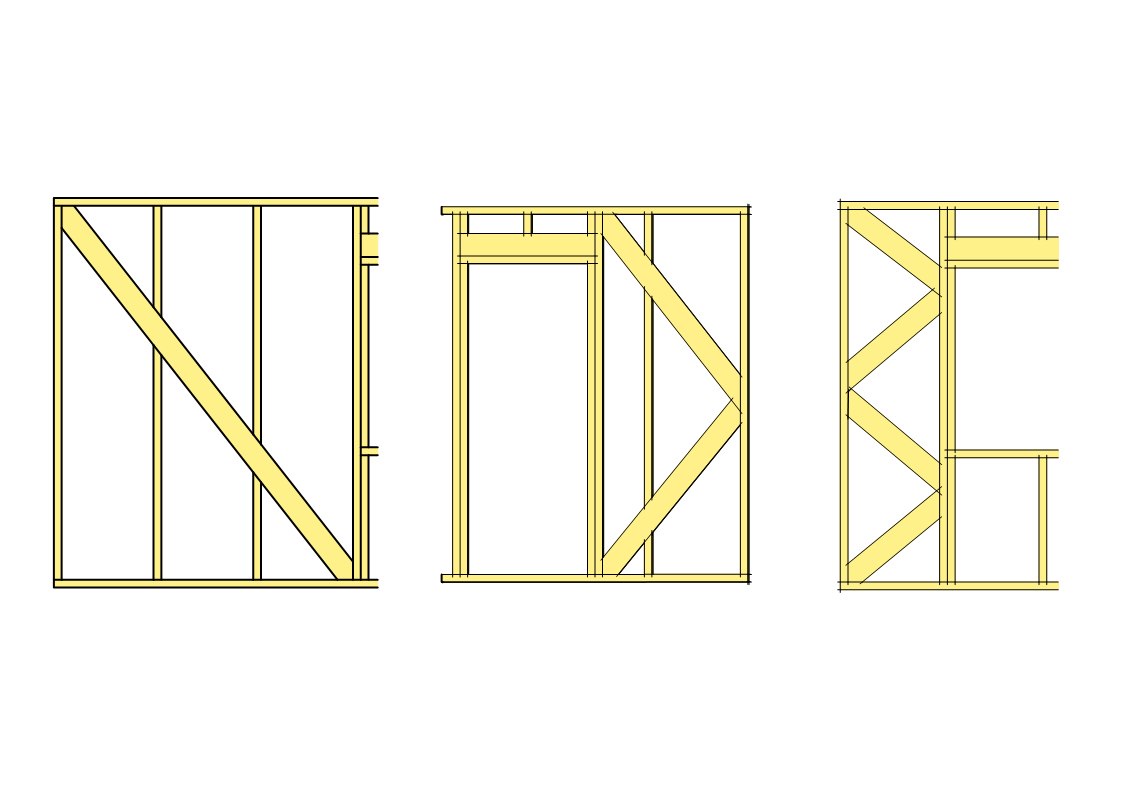

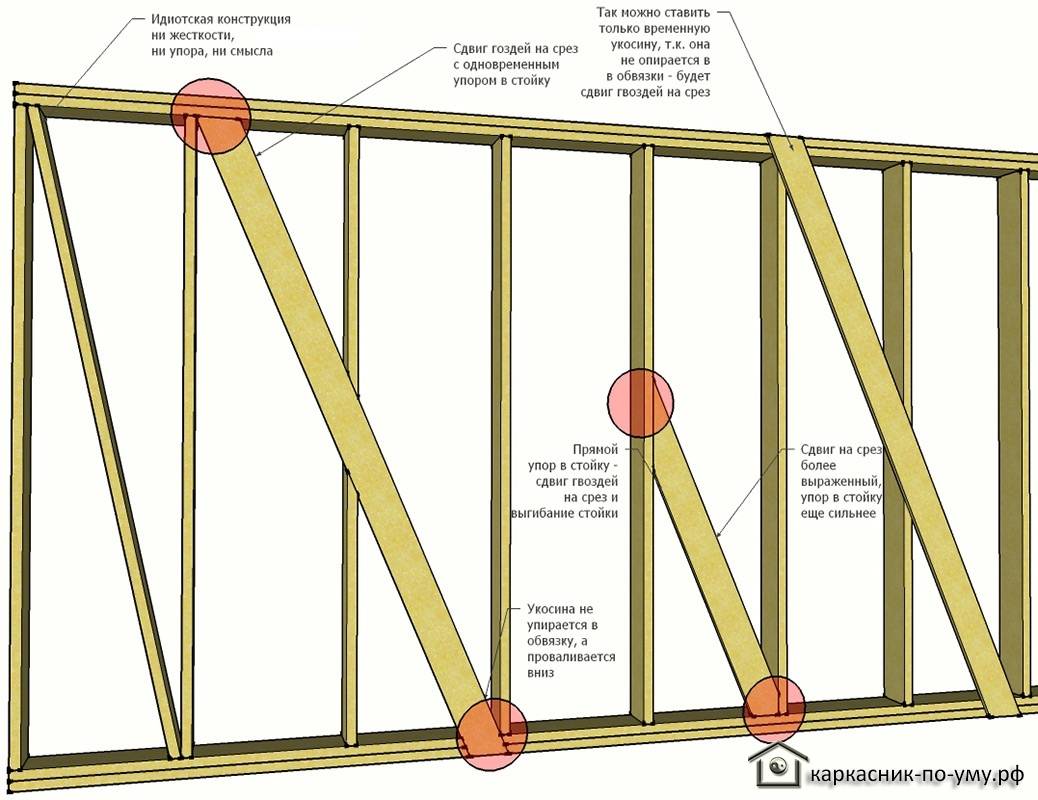

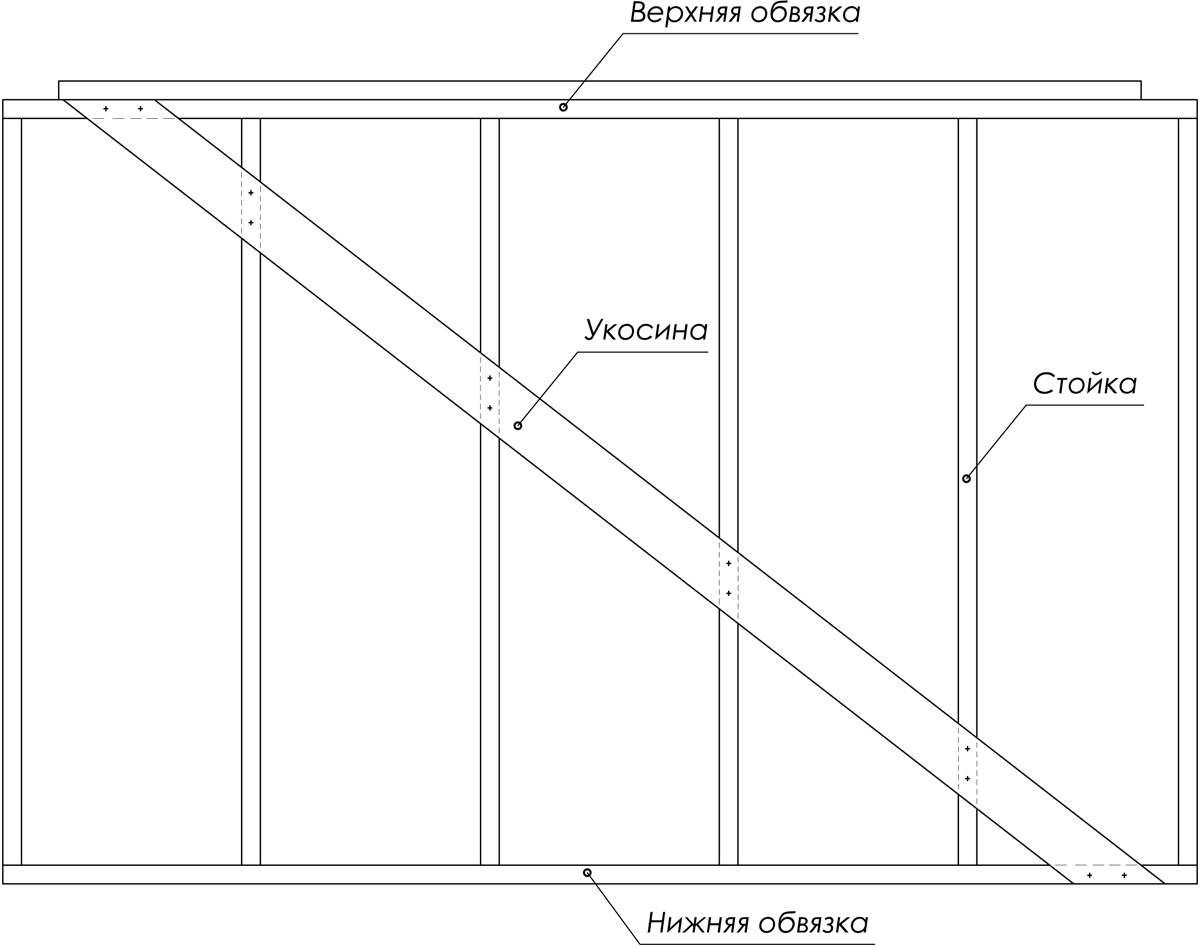

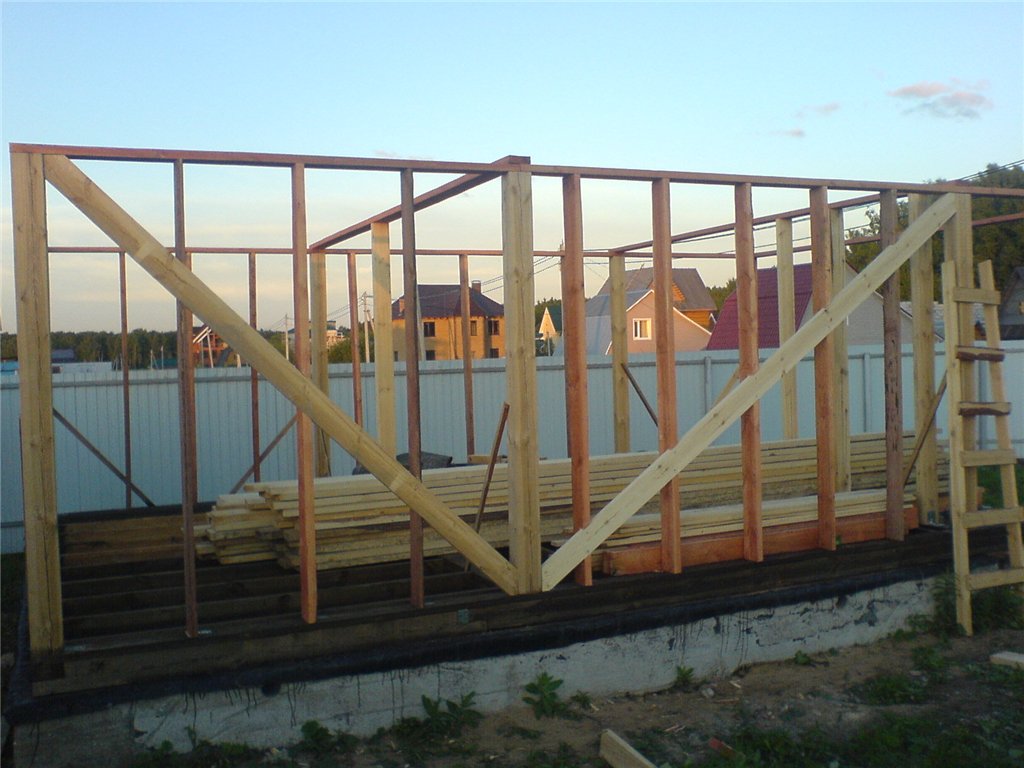

Обратите внимание, правильные укосины выглядят так:

Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода

В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии «финского дома» важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.

Укосины в каркасном доме — необходимость!

Последствия строительства каркасного дома без укосин

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру, которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома от разрушения

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению

Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за больших ветровых и снеговых нагрузок.

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество «строителей», и частных застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не только до того момента когда строители съедут по окончанию стройки. Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

И ещё одна маленькая подборка фотографий

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени. Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые, временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как в стенах так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски, но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

Проекты каркасных домов

Количество проектов 902

• 4 комнаты
• 2 санузла

Проект Дома Алдан-К

В избранное

• 128² Общая площадь
• 8 x 8м Площадь застройки

от 1 179 000 р. Срок возведения 30 дней

2 комнаты

Проект Дома Вятка-1К

В избранное

• 20.8² Общая площадь
• 6 x 4м Площадь застройки

от 255 000 р. Срок возведения 23 дня

• 1 комната
• 1 санузел

Проект Дома «ЭД-28»

В избранное

• 28² Общая площадь
• 4 x 9м Площадь застройки

от 378 000 р. Срок возведения 14 дней

• 5 комнат
• 2 санузла

Проект Дома ДОК-134A / Аляска

В избранное

• 134.3² Общая площадь
• 9 x 8м Площадь застройки

от 2 417 400 р. Срок возведения индивидуально

• 1 комната
• 1 санузел

Проект Дома Феникс

В избранное

• 50.5² Общая площадь
• 10 x 6м Площадь застройки

от 681 750 р. Срок возведения 33 дня

• 4 комнаты
• 1 санузел

Проект Дома Премьер-2

В избранное

• 114² Общая площадь
• 8 x 8м Площадь застройки

от 937 088 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Каркасный дом 027

В избранное

• 112² Общая площадь
• 8 x 8м Площадь застройки

от 1 512 000 р. Срок возведения индивидуально

• 7 комнат
• 2 санузла

Проект Дома ДОК-280 / Тампере

В избранное

• 280.1² Общая площадь
• 17 x 14м Площадь застройки

от 5 041 800 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома П-38

В избранное

• 195² Общая площадь
• 11 x 11м Площадь застройки

от 2 837 000 р. Срок возведения индивидуально

Выбор пользователей

• 5 комнат
• 3 санузла

Проект Дома Омолон-К

В избранное

• 180² Общая площадь
• 9 x 11м Площадь застройки

от 1 566 000 р. Срок возведения 30 дней

• 6 комнат
• 2 санузла

Проект Дома Солнечногорск

В избранное

• 230² Общая площадь
• 16 x 10м Площадь застройки

от 4 800 000 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Дома ДОК-280 / Венетто

В избранное

• 280.52² Общая площадь
• 10 x 13м Площадь застройки

от 5 049 360 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома ДОК-187 / Прага

В избранное

• 187.5² Общая площадь
• 9 x 13м Площадь застройки

от 3 375 000 р. Срок возведения индивидуально

Есть на выставке

• 5 комнат
• 1 санузел

Проект Дома Intercity

В избранное

• 145² Общая площадь
• 10 x 7м Площадь застройки

от 1 336 610 р. Срок возведения 75 дней

• 5 комнат
• 2 санузла

Проект Дома «БК 10»

В избранное

• 168.15² Общая площадь
• 9 x 9м Площадь застройки

от 1 639 463 р. Срок возведения 50 дней

Проект 28-27

В избранное

173² Общая площадь

от 2 335 500 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома ДОК-116 / Брайтон

В избранное

• 116.5² Общая площадь
• 10 x 8м Площадь застройки

от 2 097 000 р. Срок возведения индивидуально

• 3 комнаты
• 2 санузла

Проект дома «Растущий дом»

В избранное

117.7² Общая площадь

от 1 588 950 р. Срок возведения 50 дней

• 3 комнаты
• 2 санузла

Проект AS-2256

В избранное

110² Общая площадь

от 1 485 000 р. Срок возведения индивидуально

2 комнаты

Проект Дома Егерь

В избранное

• 43² Общая площадь
• 5 x 5м Площадь застройки

от 288 100 р. Срок возведения индивидуально

Смотреть все проекты

После получения распространения на Американском континенте, каркасные дома начали завоёвывать популярность и территории России. Но для удачного строительства необходимо понимать, какую роль играют укосины в каркасном доме, как правильно их устанавливать и что будет, если отказаться от их использования. А также полезно будет узнать, каким материалам отдавать предпочтение.

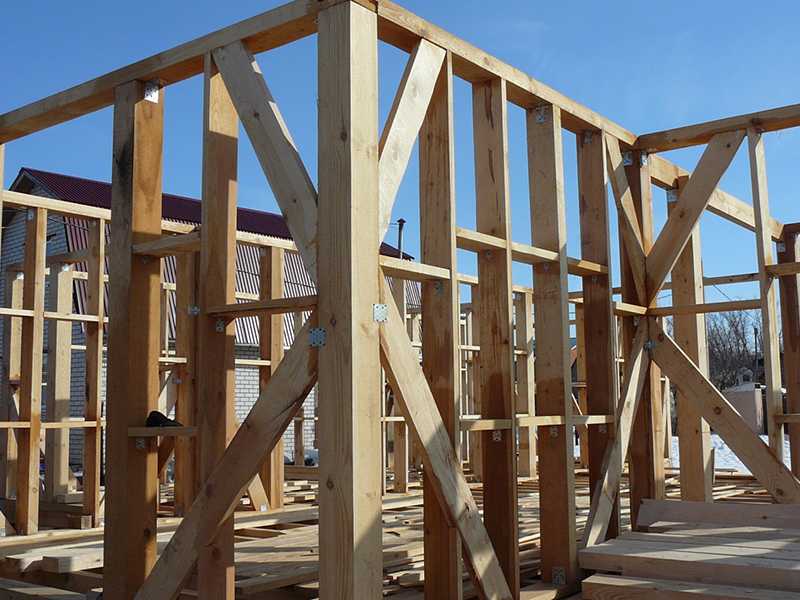

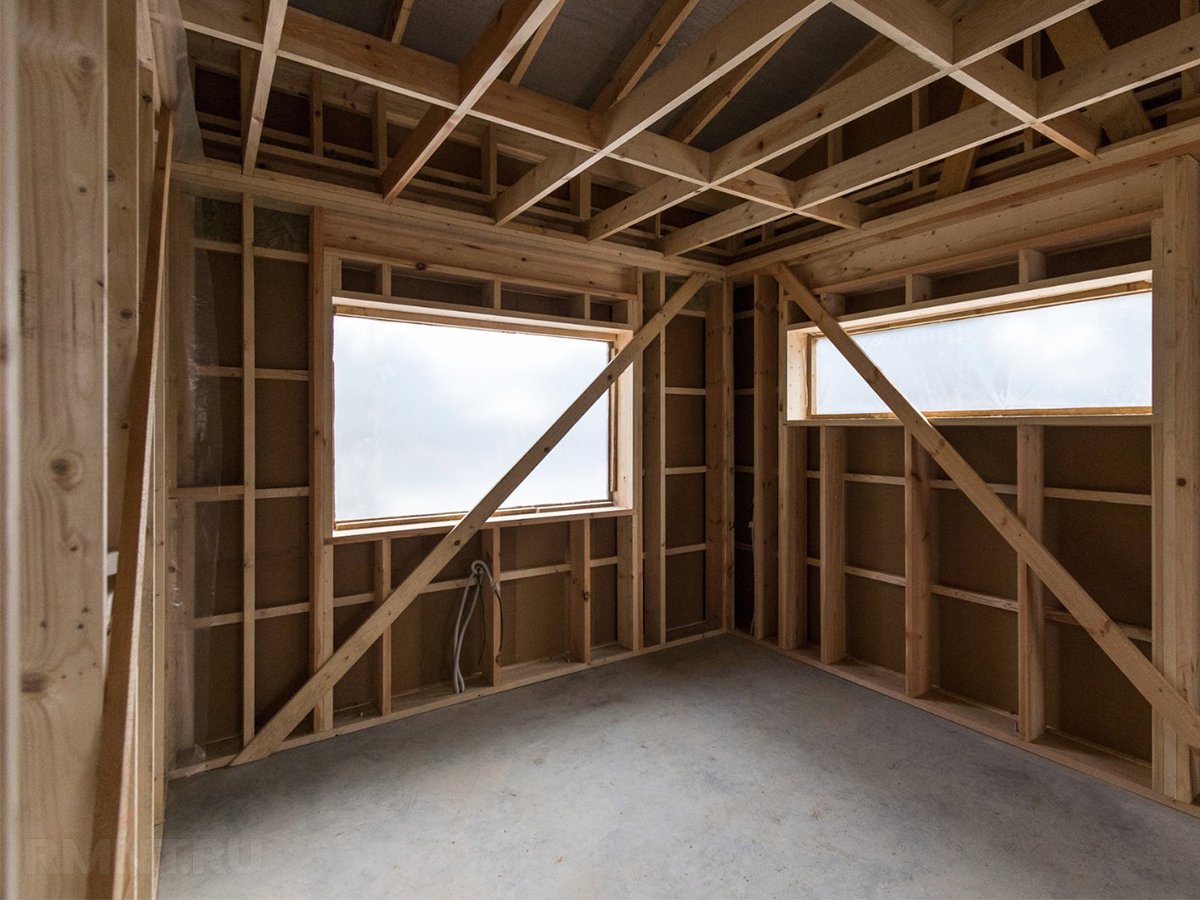

Стена каркасного дома с грамотно расположенными укосинами Источник buildup.ru

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов

В таком случае важно разместить увеличенное число укосов в один ряд

Деревянные или металлические – разновидности укосин

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%

После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

В процессе установки укосины недопустимы следующие факторы:

• Не следует использовать древесину из леса с искусственной влажностью, поскольку доски мгновенно «усыхаются», образуя значительные зазоры в местах плотных соединений, понижая надежность конструкции.
• Запрещено использование низкокачественных пиломатериалов при строительстве.
• Не рекомендуется производить монтаж в углах, поскольку это может привести к нарушению общей устойчивости и выносливости дома.

Универсальность, долговечность, безопасность и приемлемые цены делают строительство каркасных домов наиболее выгодным и практичным решением. Наша компания специализируется на строительстве каркасных домов под ключ в Москве и МО. На сайте Вы можете ознакомиться с разнообразными проектами каркасных домов, их фотографиями и ценами, а также подробным описанием различных комплектаций. Мы строим по-настоящему теплые и исключительно долговечные каркасные дома, способные простоять более века.

Делаем проемы под окна

Во время установки стоек задаем ими дверной и оконные проемы, увеличивая шаг между стойками на ширину проемов. В результате мы имеет оконные и дверные проемы, бока которых образовываются стойками. Можно использовать доски шириной 150 и толщиной 50 мм, чтобы произвести верх и низ проема. С помощью уголков доски фиксируются на стойки.

Оконный проем в каркасе дома

При установке проема окон, обратите внимание, что горизонтальные доски должны лежать на стойке, которая в свою очередь крепится к стойкам каркаса. При этом сверху верхней доски лучше установить хедер — доска на ребре

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема.

Опоры распределяют нагрузку равномерно и передают ее на фундамент

Не забывайте, что проемы лучше сделать выше и шире, чем планируемые окна и двери. При монтаже потребуется примерно 40 мм пространства, так как такое расстояние потребуется для монтажной пены (20 мм с каждого края). О том, как самостоятельно поставить окна, читайте здесь.

Лучшее видео по теме:

https://youtube.com/watch?v=-WuDilriJpI

https://www.youtube.com/watch?v=GoR9ImoY3Kk

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.

Сколько нужно укосов на стену

Чтобы правильно скрепить каркас дома, необходимо соблюдать рекомендуемое количество скоб. На самом деле, достаточно 2 раскосов на стену, как от верхнего угла стены вниз, так и по направлению к середине стены

Важной деталью является то, что стойки должны быть выровнены в нескольких направлениях (одна наклонена влево, другая вправо)

Нет смысла добавлять дополнительные элементы, так как они не повышают устойчивость. Однако следует добавить раскосы к внутренним перегородкам, а не только к несущим стенам. Поэтому если умножить количество каркасных стен на 2, то получится необходимое количество раскосов.

Почему нельзя обойтись без укосин

Каркасный дом сам по себе является достаточно прочным сооружением, однако и его конструкция требует укрепления. Дело в том, что компоненты каркаса до установки укосин расположены только параллельно и перпендикулярно относительно друг друга. Такое расположение элементов каркаса делает его неустойчивым к смещениям грунта, воздействию ветра и другим «поперечным» нагрузкам.

Если в каркасе строения нет элементов, обеспечивающих жёсткость, то такой дом подвержен риску потери геометрии конструкции, деформации как внешней, так и внутренней отделки. Не исключено, что под влиянием серьёзных боковых нагрузок дом может «сложиться».

Отсутствие жёсткости каркаса приводит к снижению показателя долговечности конструкции дома в целом. Не такие радикальные, однако достаточно неприятные последствия отсутствия укрепления каркаса — это тепловые потери из-за того, что термоизоляционный слой при смещении стен утрачивает целостность.

Результат неверного распределения укосин и их недостаточного количества

Итак, результатом правильной установки укосин является:

• предотвращение колебаний и разрушения стен под воздействием погодных факторов;
• отсутствие деформации стен и внутренних перегородок под нагрузками;
• наращивание жёсткости несущих конструкций;
• более надёжное закрепление внутри стен теплоизоляционных материалов;
• обеспечение равномерности распределения нагрузки между элементами каркаса.

После монтажа укосин здание каркасного дома будет успешно противостоять шквальному ветру, оползням и даже землетрясениям. Снег, скопившийся на крыше в зимнее время, также не будет создавать угрозы для целостности дома.

Правильная установка укосины в стену каркасного дома

Однако, в связи с непониманием отечественных проектировщиков и строителей механизма работы укосины, очень часто встречаются одни и те же ошибки по ее установке в стену каркасного дома, которые необходимо тщательно избегать.

• укосина должна устанавливаться под 90° по отношению к стойкам и обвязке стеныкаркасного дома;
• толщина укосины не должна превышать четверть толщины стоек стены; то есть, в стену со стойками шириной 150 мм нельзя врезать укосину толщиной 50 мм, а 25 мм — можно и, кстати говоря, вполне достаточно;
• укосина должна врезаться в стену заподлицо со стойками и обвязками; снаружи можно устанавливать только временные укосины!
• верхний конец укосины должен быть врезан в верхнюю обвязку, нижний — в нижнюю; обрез острого угла укосины под 90° и соответственный выпил в обвязке — хороший плюс к обеспечению неподвижности конструкции;
• на одну стену должно быть не менее двух укосин разнонаправленных по углам: то есть, одна с наклоном влево, другая — вправо; больше двух на одну стену особого смысла не имеет — если уж вы считаете, что этого мало для обеспечения необходимой жесткости стены, то тогда обшейте ее ОСП-3 и успокойтесь
• оптимальный угол наклона укосины находится в пределах 45-60°;
• если вы устанавливаете укосину сразу на лежащей стене, то не закрепите ее буквально двумя гвоздиками и не наглухо — после выравнивания стены возможно потребуется корректировка;
• укосина должна быть с обратной стороны от ригеля, если таковой используете — это особо актуально для «финского дома»;
• укосина крепится, конечно же, гвоздями — никаких саморезов!
• с точки зрения обеспечения диагональной жесткости без разницы, с какой стороны вы установите укосину — с наружной или внутренней стороны стены; однако, монтировать снаружи удобней (сразу на лежащей стене), но с точки зрения мостов холода установка укосины с внутренней стены каркасного дома более правильно — решать вам;
• не забудьте, что минеральный утеплитель вдоль краев укосины должен быть подрезан на ее толщину, иначе будут по краям укосины будут образовываться воздушные мешки, что плохо для качества утепления каркасного дома.

Если в стену каркасного дома из-за нехватки свободного места (например, из-за количества и размера проемов окон и/или дверей) невозможно установить разнонаправленные укосины — просто обшейте стену после ее установки ОСП-3 12 мм перед или за пароизоляцией — этого будет вполне достаточно для обеспечения приемлемой диагональной жесткости конструкции.

Установка раскосов в каркасном доме

Установка дополнительных раскосов может понадобиться, когда принято решение обшивать стены дома ОСБ панелями горизонтально, или крепить доски внешней обшивки или сайдинга непосредственно к стойкам каркаса например такая ситуация может возникнуть при строительстве гаража или возведении небольших хозяйственных построек.

Угол наклона раскоса может составлять от 30 до 60 градусов, в зависимости от длины стены. Обычно раскосы выполняют из тех же досок что и стойки.

То есть, если для стоек каркаса выбраны доски сечением 50 Х 150, доски этого же сечения можно использовать и для изготовления раскосов. А вот если для возведения каркаса гаража были использованы доски сечением 50 Х 100, то в качестве раскосов лучше использовать специальную металлическую ленту.

Разбираемся в укосинах каркасного дома

Приняв решение возводить каркасный дом своими руками, обратите внимание на такой момент, как установка укосин. Укосины – это подпорки каркаса, расположенные не вертикально, а под наклоном

Укосины в каркасном домеявляются обязательным элементом. Некоторые нерадивые архитекторы не придают им должного внимания, и заменяют их распорками.

Это неправильно. Распорки всего лишь помогут устранить у досок пружинистость, не позволять «гулять» доскам вверх-вниз. А вот наклониться и впоследствии завалиться они могут очень легко, в особенности, если на местности распространен порывистый ветер. Укосины же добавляют каркасу пространственной жесткости, не давая ему «ходить».

Наибольшее качество и надежность дадут деревянные полнотелые подпорки. Но если постройка не массивная, не запрещено использовать гибкие укосины, выполненные из металла в форме лент, пластин и шпилек.

Наиболее удачный угол, под которым необходимо устанавливать подпорки – это 45 градусов. Но довольно часто бывает, что конструкция (расположение стен друг к другу, наличие оконных и дверных проемов) не позволяет применить их именно так, максимум, что возможно сделать – 60 градусов.

Типичные проблемы

Для того чтобы укосины действительно качественно выполняли свою функцию и оправдали финансовые и трудовые вложения в их установку, следует строго придерживаться основных правил монтажа данных конструкций.

Вот некоторые секреты установки:

• укосины должны быть врезаны в верхнюю, нижнюю горизонтальные обвязки каркаса и в вертикальные стойки — только так каркас станет максимально жёстким;
• установка укосин изнутри менее удобна, однако обеспечивает гарантированное отсутствие «мостиков холода»;
• при прикреплении укосин к каркасным элементам нужно использовать только гвозди, но не саморезы;
• на одну стену вполне достаточно установить только две разнонаправленные укосины. Большее число укрепляющих элементов вряд ли значительно повысит степень жёсткости каркаса;
• монтаж нужно производить от центральной части нижнего бруса к углам наверху. Такой порядок установки обеспечит образование прямоугольного треугольника между элементами жёсткости и угловой стойкой;
• если укосины устанавливаются исключительно на внешних стенах сооружения, то большая часть статической нагрузки приходится именно на них, а не на внутренние перегородки.

Помните: монтаж укосин вовсе не гарантирует защиту дома от внешних нагрузок в случае, если материал данных элементов подобран неверно или же процесс установки производится с ошибками.

Последствия ошибок при выборе материала и монтаже:

• применение полых укосин — степень их износоустойчивости невысока;
• аналогичная проблема встречается при выборе укосин с маленьким поперечным сечением и в целом некачественных пиломатериалов;
• выбор в качестве укосин полос или лент из металла для больших домов — такие укрепляющие элементы больше подходят для мелких строений;
• использование некачественно просушенной древесины — после усыхания в зонах соединений компонентов образуются зазоры и жёсткость конструкции снижается;
• установка укосин в углах чревата снижением показателя устойчивости конструкции в целом.

Очевидно, что использование укосин — обязательное условие укрепления каркасного жилого дома. Сооружения, в которых такое решение было реализовано, прослужат достаточно долгий срок, на протяжении которого будут успешно противостоять стихии и другим нагрузкам. Таким образом, укосины фактически застрахуют владельца от гораздо больших потерь, чем те, которые связаны с изготовлением и установкой этих элементов.

Плюсы строительства каркасных домов с использованием укосины:

Строительство каркасных домов с укосинами имеет много преимуществ.

• Она препятствует нарушению общей жесткости строения делая сооружение долговечным, надежным и устойчивым к агрессивным природным факторам.
• Способна предотвратить деформацию и нарушение отделки внутренних межкомнатных перегородок путем значительного снижения нагрузки.
• Позволяет надежно зафиксировать межстенный утеплитель.
• Обеспечивает стабильную стойкость сооружения, предотвращая так называемое «складывание» дома.
• Снимает нагрузку со стен и равномерно распределяет ее по всей конструкции дома, что понижает восприимчивость постройки к весу крыши, килограммам снега или нагрузке от ветра, особенно в случае, когда дом возводится в северном регионе.

Сколько весит каркасник.

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:

• Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
• Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

По данным он-лайн калькулятора мы получим, что вес одноэтажного каркасного дома 8х8 м с крышей из металлического профиля и деревянными лагами, в климатической зоне с зимними температурами -10 составит около 10.5 тонн. Умножив на коэффициент, получаем 11.55 тонн, которые для удобства расчётов округляем до 12 тонн строительного веса. Итак, что делать дальше?

Лучшие ответы

Pavel 34:

Неверно, гвозди в стене работают на срез. Максимальный эффект укосины при угле 45 град. А вообще скачай СП 31-105-2002

Николай Иванов:

Нагрузку держат обои!!!

Владимир Петров:

Украины делают две в лево и в право и так на каждой стене

♕Магистр♕:

Одной мало. Надо как минимум 4 ставить. По краям стены и по центру. Плюс расчеты на окна делать

Алексей:

Все нагрузки, в том числе полезную и снеговую, в каркасном доме несет вертикальная часть каркаса.

Ветровые нагрузки, косые, скручивающие, несут диафрагмы, вертикальные и горизонтальные. Чем диафрагма отличается от ваших укосин- узнаете в интернете.Частично в качестве диафрагмы выступают элементы обшивки каркаса. ОСП, ЦСП плиты.

Роман Швед:

Укосины и в хер не впёрлись в каркаснике, если это не ангар без внутренних перегородок.
