Виды элементов дверных конструкций
Чтобы продлить срок эксплуатации, придерживайтесь правил ухода за фурнитурой:
Дверные рукояти, как и любая вещь, со временем стареют, изнашиваются, что сильно влияет на их дальнейшее использование.
Установка рукояток не имеет никаких существенных различий. Перед монтажом приготовьте необходимый набор инструментов, определите место установки. Самостоятельный монтаж — способ сэкономить семейный бюджет.
Учитывая отзывы потребителей и мнения специалистов, именно нажимные металлические ручки монтируются чаще всего. Но многих пугает вопрос, как установить такую модель. На самом деле все гораздо проще, чем вам кажется. Просмотрев видео, вы тоже будете такого мнения. Для начала приготовьте необходимые инструменты. Вам понадобятся: обычные отвертки, электрическая дрель, шило, нож, стамеска, крепежные детали и простой карандаш.
Прежде чем заняться монтированием, нужно приобрести фурнитуру и определиться с выбором. Ведь ручки бывают совершенно разные по качеству и размерам, да и модели их существенно отличаются. Фурнитура на межкомнатную дверь существует нескольких видов. Ручки нажимные снабжены защелкой, которая врезается в дверь. Чтобы открыть дверные створки достаточно нажать на такую ручку, при этом язычок защелки входит в паз, и таким образом освобождает полотно, позволяя двери открыться.
Какие бывают?
Производители изготавливают ручки в виде сложных и простых механизмов. В самом полотнище можно встретить модели двух типов — накладные (не врезные) и врезные. Они разделяются ещё на несколько подвидов:
- Нажимные (с защёлкой). Это вторые по популярности подвиды. Название в точности описывает механизм работы: после надавливания рукой на поворотный рычаг детали вращаются, а дверь открывается.
- Скрытые. Для установки на раздвижные дверные системы. Например, их актуальность растёт при монтаже на купе. При движении створок скрытая ручка не мешает, не наносит вреда стенам и самому полотнищу, обоям.
- Кнобы. Имеют поворотный механизм. Легки в установке, используются достаточно давно, не теряют своей востребованности.
Но очень часто межкомнатные дверные конструкции оснащаются поворотными и стационарными механизмами.
Поворотная
Это ручка для отпирания дверного полотна. Конструкция включает:
- держатель;
- рукоятку;
- фиксатор.
Держатель приводит в действие другие элементы, фиксатор блокирует замковый язычок. Поворотные очень удобны, т. к. они круглой формы. Однако при повреждении шарообразной рукояти дверь невозможно отпереть.
Широкую востребованность приобрели кнобы. Это круглая или овальная ручка, имеющая встроенный фиксатор. Она требует оформления отверстия в дверном полотнище. Замочная скважина при этом расположена с двух сторон. Но некоторые модели подразумевают обустройства этой скважины только с одной (при наличии односторонней защёлки и заглушки).
Преимущества поворотных дверных рукоятей:
- Безопасность. Взрослые и дети не травмируют руки во время эксплуатации рукояти.
- Широкий ассортимент. Благодаря разнообразному дизайну потребителю легче выбрать элемент. Например, фурнитура может иметь стеклянные вставки, стразы. Они подчёркивают красоту интерьера, придают дверному полотну элегантность и индивидуальность.
- Продуманный механизм. Дверная конструкция запирается как с внешней, так и с внутренней стороны помещения.
Недостатки — быстрая порча внутренних деталей. Резкие движения приводят к заклиниванию, что потребует демонтажа и ремонта рукояти.
Стационарная
Это простые конструкции, не имеющие замочного механизма и движущихся относительно друг друга деталей. Имеют вид кнопок и скоб. Ими можно двигать полотнище в нужном направлении. Прочность, надёжность, долговечность зависит от материала.
Преимущества:
- Простая конструкция. Механизмов нет, а значит, нечему ломаться.
- Долгий срок службы. Поверхность пригодна для любого вида реставрации.
- Широкий выбор. Модели — современные или изготовлены под старину. Вторые придают интерьеру солидности и роскоши.
- Лёгкий монтаж. Достаточно прикрутить её саморезами к дверному полотну.
Конструкции из пластика, металла, дерева не требуют особого ухода. Но имеют единственный недостаток — они не запирают двери на замок, оставляя помещение доступным для входа в любое время.
Заключительный этап установки
Потребуется:
- шило;
- долото;
- молоток;
- электрическая дрель.
Схема установки двусторонних дверных ручек.
Сначала осуществляется разметка для отверстия под язычок. Чтобы все получилось точно, необходимо на его конец нанести либо каплю масла, либо краски, либо зубной пасты. Затем язычок убирается в дверь, и в закрытом ее виде несколько раз поднимается и опускается ручка. При этом на коробке отпечатается четкий след от нанесенного средства. Также можно выполнить разметку, просунув в зазор между закрытым дверным полотном и коробкой металлическую линейку сначала в верхней части язычка, затем с нижней его стороны, делая карандашом соответствующие отметки.
Далее к разметке на коробке двери прикладывается металлическая рамка и отмечается место последующей выборки под язычок и пластину. Сначала выполняется выборка под язычок. Для этого с помощью шила делается отметка внутренней части, а затем стамеской или долотом под него монтируется отверстие.
Прежде чем приступить к выборке контура под рамку, следует проверить правильность установки язычка, т.е. из защелки он должен выходить полностью, а сама дверь должна хорошо закрываться. Затем металлическая рамка фиксируется шурупами к коробке. Чтобы правильно устанавливать дверную фурнитуру, необходимо четко следовать всем инструкциям. И, как результат, ручки будут легко нажиматься, а защелка также легко ходить.
Установка ручки-защёлки на межкомнатную дверь
Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.
Ручки с замками-защёлками подразделяются на три типа: без фиксатора — дверь с такой ручкой не запирается изнутри с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.
Также, ручки-защёлки бывают двух видов: Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери. Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.
И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.
Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.
Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.
Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.
Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.
Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.
Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.
Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.
В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.
Установка ручки с замком-защёлкой:
Процесс установки защелки
Как установить защелку на межкомнатную дверь самостоятельно? Накладные защелки не вызывают проблем при монтаже, так как крепятся на дверь крепежными болтами. Для установки врезной защелки потребуются следующие инструменты:
- маркер и рулетка для разметки;
- дрель, дополненная набором сверл и коронкой по дереву;
- стамеска;
- молоток;
- шуруповерт (набор отверток).
Установка межкомнатной защелки производится следующим способом:
- на первой стадии необходимо нанести разметку на дверное полотно для монтажа устройства. При нанесении разметки отмечаются:
- область монтажа дверной ручки;
- область нахождения планки;
- места крепления устройства;
Предлагаем ознакомиться: Установка маяков на пол без лазерного уровня
Разметку можно нанести более точно, если использовать шаблон.
- на втором этапе высверливаются отверстия для монтажа элементов устройства. Отверстие для запорного механизма просверливается перьевым сверлом соответствующего диаметра, а отверстие для ручки – коронкой;
Подготовка отверстий для крепления защелки
- на торце двери образуется ниша для монтажа планки защелки;
Выемка для крепления планки
- крепится запорный механизм. Для этого устройство вставляется в подготовленное отверстие и фиксируется торцевая планка;
Установка и крепление механизма защелки
- устанавливается и закрепляется ручка устройства;
- на дверной коробке монтируется ответная планка – устройство, предназначенное для захвата запорного язычка. Перед креплением производится разметка и сверление крепежных отверстий, а также выемка древесины.
Монтаж ответной планки на дверной коробке
Более подробно процесс самостоятельной установки защелки рассмотрен на видео.
Ознакомившись с видами защелок и способом установки устройства, представленными в статье, подбор и монтаж не вызовут трудностей.
Установка разных моделей ручек своими руками
Установка стационарной ручки
Чтобы установить стационарную ручку, не потребуется много времени. Если модель накладная, ее просто прикручивают к дверному полотну саморезами, для этого в основании есть отверстия. Сквозная модель предусматривает подготовку отверстия, в которое вставляется шпилька с резьбой, и на нее навинчиваются ручки с двух сторон. При поломке такую ручку следует просто заменить.
Установка нажимной ручки-защелки
Для работы потребуется дрель с набором перьевых сверл, рулетка, карандаш, стамеска.
Инструменты для установки ручки-защелки
Последовательность работ такова:
- Размечаем место для крепления ручки на выбранной высоте (от 80 до 120 см от пола). Для этого измеряем расстояние от квадрата до лицевой пластины и отмеряем его от края двери. На торце двери на той же высоте отмечаем точку в центре.
- С помощью дрели и перьевого сверла нужного диаметра готовим отверстия для квадрата и крепежных элементов. Можно сделать одно большое отверстие с помощью коронки, но в некоторых моделях присутствуют дополнительные шурупы, которыми конструкция крепится к дверному полотну, а в этом случае их некуда будет крепить.
- С помощью стамески делаем углубление для лицевой пластины. Точку на торце предварительно углубляем шилом.
- Перьевым сверлом диаметром примерно 23 мм делаем отверстие нужной длины под механизм защелки.
- Ставим защелку на место, крепим лицевую пластину.
- Устанавливаем квадратный штифт и прикручиваем на него ручки болтами. Ставим декоративное основание и закручиваем стопорный винт.
Составные элементы нажимной ручки с защелкой
- На коробке делаем отверстие для язычка стамеской (чтобы точно определить место, мажем язычок маслом или зубной пастой и крутим ручку закрытой двери несколько раз). После этого стамеской делаем углубление для ответной планки и прикручиваем шурупами.
Установка ручки-замка
Если устанавливается замок врезной с ручкой, монтаж делают немного по-другому:
- На торце двери размечаем боковой контур замка. Для этого его можно просто обвести.
Составные элементы врезного замка с нажимной ручкой
- С помощью дрели и перьевого сверла нужного диаметра делаем круглые отверстия вплотную друг к другу. Глубина должна соответствовать ширине замка. Вынимаем контур стамеской, замок должен полностью входить в отверстие.
- Стамеской утапливаем лицевую пластину.
Углубления в торце двери под замок и лицевую пластину
- Делаем отверстия для ручек и замочной скважины.
- Устанавливаем квадратный штифт и прикручиваем рукоятки.
- Если основание представляет собой планку, его следует немного утопить.
- Ответная планка монтируется так же, как и для ручки-защелки, только дополнительно нужно отверстие и для щеколды замка.
Более подробно с процессом врезки ручки-замка можно ознакомиться на видео.
Установка ручки на металлическую дверь
Если уже произведена врезка замка на металлическую дверь, установка ручки не составит труда. Процесс установки будет такой же, как и для деревянной двери, только потребуются специальные инструменты для сверления металла. С отверстиями до 20мм отлично справится сверло по металлу, для отверстий побольше уже потребуется, например, конусное сверло.
Монтаж ручки на металлическую дверь
Установка двусторонней ручки на пластиковую дверь
Пластиковая дверь обычно уже оснащена технологическими отверстиями для крепления ручки. Разбираем ручку: поворачиваем горизонтально декоративную заглушку и откручиваем одну рукоятку. Сначала устанавливается квадрат с укрепленной на нем ручкой, с другой стороны крепится вторая ручка. Выше и ниже центра предусмотрены крепежные болты, которые нужно закрутить. Последним этапом поворачивается в вертикальное положение заглушка, маскирующая крепеж. Можно также своими руками установить замок для пластиковой двери.
Ручка для офисных, балконных и террасных пластиковых дверей
Как разобрать и собрать дверную ручку межкомнатной двери?
Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.
Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня
Как только шар ручки будет снят, выкрутить саморезы будет очень легко
Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко
У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.
Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь.
Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.
Собирается ручка в обратном порядке.
Врезка замка
Одно дело установить простую фурнитуру, но как поставить ручку с замком на межкомнатную дверь? Для этого лучше снять полотно с петель, чтобы аккуратно врезать замок.
Пример качественно врезанной дверной ручки несложной конструкции в новое полотно
Теперь рассмотрим, как правильно установить на дверь ручку с замком своими руками:
- Отметьте положение замка на торце двери, обведите контуры системы.
- Пером высверлите несколько отверстий на отмеченной площади, а остальное аккуратно выдолбите стамеской, периодически проверяя прохождение замка.
- Снимите пару миллиметров покрытия, чтобы утопить железную накладку.
- Для того чтобы вставить ручку нужно просверлить отверстие с обеих сторон полотна, подходящее по диаметру для свободного прохождения оси. Чтобы отметить его положение сделайте карандашом отметку на замке, установите его временно на место и перенесите метку на дверь, а затем отмеряйте необходимую глубину.
- Закрепите замок саморезами.
- Внутрь вставьте ось и углубите кольцо.
- Установите ручку, зафиксируйте ее на месте.
На раме сделайте углубление для вхождения штифта и язычка. Утопите насадку заподлицо и зафиксируйте саморезами.
Инструкция по ремонту дверной фурнитуры
Потребуется:
- набор отверток;
- шуруповерт.
За время эксплуатации фурнитура на двери может расшататься или оторваться. В этом случае ее ремонт будет зависеть от типа ручки. Если она имеет шарообразную или аналогичную форму, то ее крепление осуществляется с помощью сквозного штыря. Чтобы ее отремонтировать, нужно при открытой двери поворачивать одну из ручек против часовой стрелки, фиксируя на месте другую ее часть и декоративные накладки. При их разделении штырь должен остаться в одной из них. Далее нужно отрегулировать штырь и, приложив обратно накладки, вставить элемент со штырем. Затем с другой стороны приставить другую его часть, и все тщательно завернуть руками, не используя инструменты.
Делая ремонт дверной ручки в форме скобы, нужно ввинтить все саморезы либо отверткой, либо шуруповертом. В том случае если винты прокручиваются, их нужно открутить. Далее, сдвинув ручку с одной стороны так, чтобы она закрывала старые отверстия, с другой ее стороны все саморезы вкручиваются в новые места. Чтобы избежать их прокрутки, вворачивать их нужно без усилия. Фурнитура такого типа для удобства располагается вертикально.
Виды неисправностей дверных ручек и их устранение
Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:
- Ручка заедает, при повороте наблюдается сопротивление.
- Отваливается рукоятка, при этом ее крепление остается на месте.
- Ломается четырехгранный штифт (квадрат) внутри замка.
- При повороте ручки не двигается язычок.
- Ручка после поворота не принимает исходное положение.
Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.
Если ручка заедает
Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.
Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.
Как правильно смазать дверной механизм
Ремонт при выпадении рукоятки
Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:
- Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
- Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
- Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
- Вставить стопорное кольцо и весь механизм на место.
- Установить ручку и закрепить ее.
Снятие декоративной планки и откручивание крепежных элементов ручки
При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.
Ремонт при поломке внутреннего четырехгранного штифта (квадрата)
Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

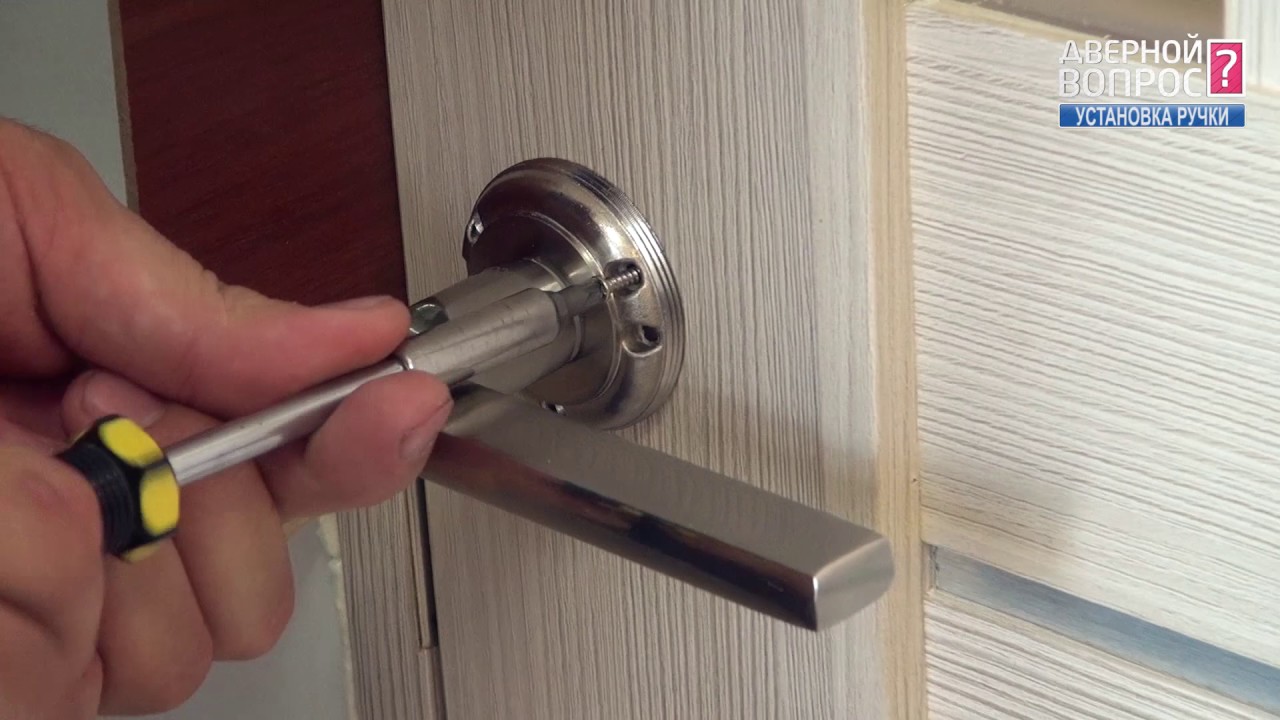

- Откручивается крепеж у основания рукоятки, затем снимается она сама.
Откручивание винта у основания рукоятки
- Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
- На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
- Новая ручка с замком устанавливается в обратном порядке.
Если не двигается язычок при повороте ручки
Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:
- Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
- Открутить одну из ручек и вынуть конструкцию.
- Заменить квадрат и вернуть ручку на место.
Ручка не возвращается в исходное положение
Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.
Пружина, отвечающая за возвращение дверной ручки в исходное положение
Ремонт ручки металлической китайской двери
Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:
- Удаляется крепеж.
- Извлекается квадрат. Если он подходящей длины, его можно оставить.
- Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
- Ставят на место планку, ригель должен встать на место.
- Завинчивают крепежные элементы.
Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.
