Создаем воздушное отопление частного дома? Схемы по канадской методике

Разновидности труб

При формировании системы используются несколько видов трубопроводов:

• Прямоугольный профиль считается наиболее распространенным, отлично совместим с подвесными потолками.
• Самыми дешевыми считаются круглые трубы. Они очень просты в соединении, отсутствует нужда в использовании специальных креплений. К сожалению, рабочая площадь такого профиля на 12 процентов ниже, нежели у квадратной трубы аналогичного живого сечения.
• Используются также и гибкие трубопроводы, основу которых составляет синтетический материал. Они делятся на неизолированные и изолированные, заключенные в специальную застывшую пену, снижающую зависимость внутренней среды от внешних условий.

«Воздушное отопление» – что это такое?

В России  термином “воздушное отопление” принято именовать канальные системы обработки воздуха. Воздух нагревается (различными устройствами при помощи газа, электричества, воды и т.д.) и распределяется по помещениям дома через каналы воздуховодов прямого (подача) и обратного (возвратного) потока (специалисты именуют его “обратка”). Выбор оборудования – ответственный шаг. Оно подбирается исходя из целесообразности по используемому топливу (наиболее экономичный вид – газовые воздухонагреватели, или

газовые теплогенераторы

), мощность оборудования рассчитывается на основе инженерного расчета, учитывающего тепловые потери помещений для обогрева конкретного дома и общую отапливаемую площадь.

Нюансы монтажа

Даже если проект выполнен с полным соблюдением требований ГОСТ и разработан профессионалами, нежелательно монтировать систему своими руками, поскольку это весьма непростой процесс. Однако знать его особенности следует в любом случае:

• Сечение воздуховодов может быть круглым, прямоугольным или квадратным, выбор зависит от особенностей помещения и самого проекта.
• Воздуховодные каналы чаще всего делают из оцинкованного стального листа: он отличается малой массой, не деформируется и не боится коррозии.
• Крепление воздуховодных каналов возможно внутри стен, в перекрытиях, под потолком. Их при необходимости маскируют декоративными панелями: это позволяет создать привлекательный дизайн помещения, не боясь, что элементы коммуникаций испортят интерьер.

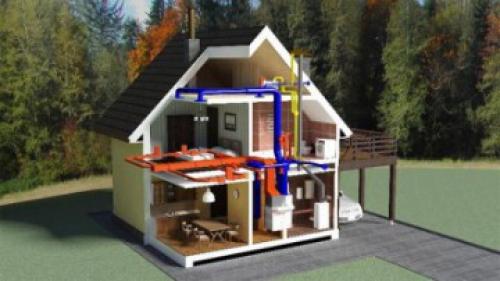

Компоненты воздушной отопительной системы не портят интерьер Источник indivi-dom.ru

При монтаже системы с принудительной циркуляцией устройство подключают к источнику тепла и электросети, также можно использовать аварийный источник питания на случай внезапного отключения света.

Также для отопления важно выбрать фильтры: они могут быть механическими, электростатическими и угольными. Первая разновидность служит для задержки пылевых частиц и грязи, вторая используется для более тонкой очистки, третья для устранения неприятных запахов

Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации.

Воздушное отопление своими руками. Сборка и установка магистральных воздуховодов.

При прокладке воздуховодов воздушного отопления своими руками наиболее оптимальное решение – начать с установки магистральных воздуховодов. Но при необходимости можно сделать и наоборот – проложить сначала гибкие воздуховоды, а потом уже магистральные и соединить все в одну единую систему.

Каркасом магистральных воздуховодов стали ПВХ-профили. Длинные продольные секции сделаны из H-профиля (но его пришлось укоротить до h-профиля). На углах использованы угловые элементы для крепления виниловой вагонки. Угловые элементы крепятся внутри профиля на клей-герметик, проклеены алюминиевым скотчем внутри воздуховода, а снаружи дополнительно закреплены степлером. На этом каркасе был закреплен нарезанный на соответствующие полосы рулонный вспененный полиэтилен, как уже было сказано выше, толщиной не менее 10 мм также с помощью степллера и саморезов. Для надежности изнутри все проклеено алюминиевым армированным скотчем.

Процесс сборки магистрального подающего воздуховода

На этапе сборки магистральных воздуховодов в них были прорезаны отверстия для последующего присоединения гибких воздуховодов. Вспененный полиэтилен режется достаточно легко, поэтому установка врезок в магистральный воздуховод своими руками – операция несложная. Ножом прорезаете круглое отверстие, вставляете врезку и крепите ее алюминиевым армированным скотчем. Для усиления конструкции можно дополнительно применить саморезы, но скотч – алюминий к алюминию – держится очень прочно. Так что саморезы нужны только для самоуспокоения.

Процесс сборки магистрального подающего воздуховода

Открытым концом прямой магистральный воздуховод крепится на агрегат воздушного отопления АВН (если в доме устанавливается кондиционер – то на АВН ставится внутренний блок кондиционера, а к нему уже крепится прямой магистральный воздуховод), места стыков проклеиваются алюминиевым скотчем и промазываются клеем-герметиком. Если магистральные воздуховоды выполнены из жести – то желательно их закрепить также и к стене – все-таки их вес гораздо больше, чем вес вспененного полиэтилена.

Магистральный подающий воздуховод

Обратные жесткие магистральные воздуховоды крепятся к коллектору обратному так же, как и прямые к АВН – с помощью алюминиевого скотча и герметика.

При изготовлении магистральных воздуховодов из вспененного полиэтилена своими руками выяснилась интересная вещь – на их сборку ушло на удивление много времени. Поэтому магистральные воздуховоды чаще заказывают из оцинкованной стали на заводе, изготавливающем воздуховоды. Сами воздуховоды при этом обойдутся дороже, но дешевле (и быстрее) будет монтаж. Хотя, если будет налажено производство заготовок для таких воздуховодов, то, возможно, дешевле окажутся воздуховоды из вспененного полиэтилена.

Как производится расчет воздушного отопления

Для того, чтобы правильно сделать расчет отопления и распределить все оборудование, не обойтись без помощи инженеров-проектировщиков, которые имеют в данном деле огромный опыт. Чтобы самостоятельно выполнить всю работу по расчету и подбору оборудования, необходимо придерживаться некоторых правил:

• рассчитать теплопотери всего дома и каждого помещения по отдельности;
• выбрать тип и мощность воздухонагревателя, а также вентиляционной установки;
• рассчитать необходимый воздухообмен исходя из требований СНиП;
• выполнить аэродинамический расчет системы, чтобы определить потери напора воздуха в воздуховоде и определить диаметр воздушного канала.

Если будут допущены хотя бы малейшие ошибки при расчетах отопления, возникнут некоторые неприятные моменты: шум, сквозняк или же перегрев, а затем поломка оборудования. Стоит несколько раз все проверить, чтобы избежать дискомфорта.

Самое экономный вариант воздушного отопления загородного дома — это использование солнечных батарей. Данный способ набирает популярность ввиду все большей доступности. Здесь имеет значение количество солнечных дней в году, тогда рассчитывают количество коллекторов, которые поглощают энергию солнца и, в последствии, перерабатывают в тепло. Коллекторы лучше всего поставить на крыше и стенах дома или же на специально построенных конструкциях для данной цели.

Воздушный солнечный коллектор

Разновидности

В зависимости от вида используемого топлива можно выделить следующие разновидности воздушных греющих систем:

1. Газовое воздушное отопление – данная система производит нагрев воздушных масс за счёт энергии, выделяемой при горении соответствующего вида топлива. Процесс работы подобной конструкции выглядит следующим образом: холодный воздух попадает в вентилятор нагревателя, по мере горения газа он согревается и посредством другого вентилятора перемещается по воздуховоду и поступает обратно в комнату;
2. Помимо газа источником энергии могут быть дизельное топливо, электричество, дрова или уголь. Общий принцип работы описанных агрегатов такой же, как и у газового оборудования;
3. Воздушное солнечное отопление – оно представляет собой косвенную греющую систему. Солнечная энергия используется для нагрева находящейся в системе воды, которая в свою очередь уже применяется для нагрева воздуха;
4. Система прогрева тепловым насосом – в этом случает в виде теплоносителя применяется хладагент теплового насоса. Он может использоваться в сочетании с любой другой греющей системой. Такие насосы плохо переносят большие отрицательные температуры, однако, помогут заметно сэкономить на тепле в межсезонье.

Видео о воздушном отоплении в каркасном доме:

Разновидности воздушного отопления

Естественная (гравитационная)

• Теплый воздух от печи расширяется, и когда становится легче, распространяется по радиаторам.
• Теплый воздух уменьшает давление, и в образовавшееся пространство затягиваются холодные массы.
• Холодные массы подогреваются, и цикл повторяется с первого пункта.
• Попадающие в дом теплые массы вытесняют холодный поток.
• Обогрев происходит до тех пор, пока работает котел.

Гравитационная система используется только в небольших постройках. Она отличается инерционностью, а главным ее преимуществом является энергонезависимый контур. Он может эффективно работать без установки дополнительных электрических приборов, за счет этого происходит экономия на монтаже.

Принудительная

• Главным узлом отопления является вентилятор, который необходимо устанавливать под нагревателем. Например, в качестве вентилятора может выступать воздушная пушка.
• В вентилятор поступает разогретый теплогенератором воздух, где очищается от мусора и микробов.
• Сквозь решетки вентилятора воздух поступает в воздуховоды и обогревает помещение. Воздуховоды необходимо утеплить, если в дальнейшем будет устанавливаться кондиционер, в противном случае будет скапливаться конденсат.

При использовании принудительного вида воздушного отопления воздух забирается извне, поэтому наблюдается регулярное его очищение.

С чего нужно начинать?

Оборудование дома воздушным обогревом следует выполнять поэтапно, тщательно проверяя и контролируя работу, так как цена ошибки очень большая.

Последовательность выполнения следующая:

• выполнение расчетов тепловой мощности, нужной для обогрева дома;
• выбор типа воздушной отопительной системы;
• разработка схемы.

Выполнив все пункты выше обозначенного плана, останется только подобрать и приобрести необходимое оборудование. Следующим шагом будут монтажные работы, которые можно осуществить как своими собственными силами, так и с привлечением специализированных бригад.

С чего нужно начинать?

Оборудование дома воздушным обогревом следует выполнять поэтапно, тщательно проверяя и контролируя работу, так как цена ошибки очень большая.

Последовательность выполнения следующая:

• выполнение расчетов тепловой мощности, нужной для обогрева дома;
• выбор типа воздушной отопительной системы;
• разработка схемы.

Выполнив все пункты выше обозначенного плана, останется только подобрать и приобрести необходимое оборудование. Следующим шагом будут монтажные работы, которые можно осуществить как своими собственными силами, так и с привлечением специализированных бригад.

Устройство воздушного отопления

С использованием газового воздухонагревателя

Несмотря на вид схемы, по которой осуществляется воздушное отопление помещений частного дома, если вы собираетесь сделать все своими руками, вам необходимо запастись тремя главными составляющими:

• Теплогенератором. Для этого, как правило, используется отопительный котел или в крайнем случае печь. Котел может работать на любом виде топлива или питаться от электросети.
• Сетью воздуховодов, выполняемых обычно из оцинкованной листовой стали. Они имеют неприглядный вид, но зачастую декорируются различными отделочными материалами в соответствии с общим дизайном помещения.
• Приточным вентилятором.

Такая конструкция воздушного отопления, устроенная своими руками способна хорошо и быстро прогревать помещение. При этом в подобную систему вполне возможно встраивать климатические приборы, которые в летнее время будут выполнять кондиционирование и очистку воздушных масс. Размещение приборов кондиционирования производят как вверху помещения, так и внизу, в зависимости от выбранной схемы воздушного отопления.

Приточный вентилятор нагнетает нагретый воздух в каналы. Он монтируется непосредственно под камерой сгорания котла и оснащенный фильтром очищает воздушные массы от различных примесей и пыли, чтобы подать его к месту нагрева – в теплообменник. После прохождения по сети воздуховодов остывший воздух возвращается назад в теплообменник.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Как рассчитать воздушный обогрев?

Перед расчетом, необходимо учесть некоторые важные факторы, влияющие на правильность вычислений:

1. Потери тепла высчитываются отдельно для каждого помещения.
2. Аэродинамический расчет нужно сделать для всей отопительной системы.
3. Выбор мощности и вида нагревателя зависит от расчетных потерь тепла.
4. Количество получаемого воздуха вычисляется в зависимости от мощности нагревателя.
5. Понадобится точно рассчитать сечение воздушных каналов.

На точность расчетных данных также будут оказывать влияние:

• толщина стен и их материал;
• количество жильцов, которые будут постоянно находиться в доме;
• количество оконных проемов и их общая площадь;
• мощность и теплоотдача дополнительных источников тепла.

Характеристики расчета находятся в зависимости также от того, будет ли вводиться вентиляционная система или нет, поэтому далее рассмотрим оба варианта.

Расчет отопления без вентиляции. Для вычисления потерь тепла через стены, окна, кровлю и полы применяется следующая формула:

Чтобы воспользоваться этой формулой, сначала необходимо выяснить сопротивление теплопередачи. Для расчета используется такая формула:

Когда будут вычислены потери тепла всех ограждений, показатели следует сложить и высчитать величину оптимальной мощности отопительной системы, при которой можно компенсировать потери тепла через стены, пол, окна и кровлю.

По облегченной методике расчетов принято считать, что на 1 кв.м. вполне хватает 40Вт мощности котла. Однако для каждого отдельного региона страны необходимо применять частный коэффициент. К примеру, для северных регионов он составляет 1,5-2. Если у строения стандартная высота потолков, равная 2,5-2,7 метра, то при расчетах можно придерживаться таких значений: на 10 кв.м. – 1 кВт.

Расчет отопления с вентиляцией. В этом случае к полученной выше величине нужно добавить тепловую энергию, которая будет затрачиваться на прогрев приточного воздуха. Вычисляется она по такой формуле:

Как устроить?

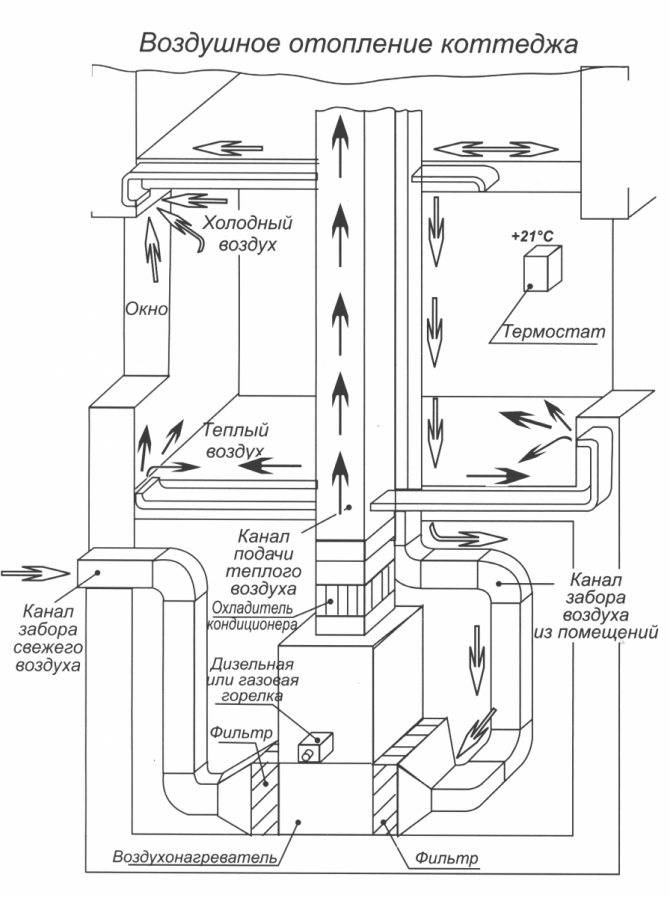

Схема воздушного отопления дома

Для достижения максимальной эффективности обогрева, заниматься проектированием и монтажом воздуховодов рекомендуется еще во время строительства здания вместе с закладкой несущих конструкций, потому что правильная геометрия распределения воздуха гарантирует быстрый прогрев и оптимальный воздухообмен. Соответственно, можно применить и много различных схем:

• Проточный принцип, когда нагретый воздух нагнетается в одной стороне комнаты, а забирается остывший в другой, тем самым, проходя через все помещение.
• С полной рециркуляцией, когда применяется коаксиальный воздуховод. Горячий воздух выдувается через центральную трубу, а засасывается в систему наружной. Нагретые массы успевают проникнуть к центру помещений и вернуться обратно. Таких точек необходимо несколько, чтобы обеспечить воздухообмен во всем пространстве.
• Также имеются схему, в которых горячий воздух нагнетается через дефлекторы, расположенные по всему периметру здания через равные интервалы. Остывший концентрируется в центре и забирается обратно к нагревателю.

Выбор конкретной схемы зависит от геометрии помещений и этапов строительства. Если все здание уже готово, то прокладка точечных выводов легче, чем монтаж центрального канала периметру.

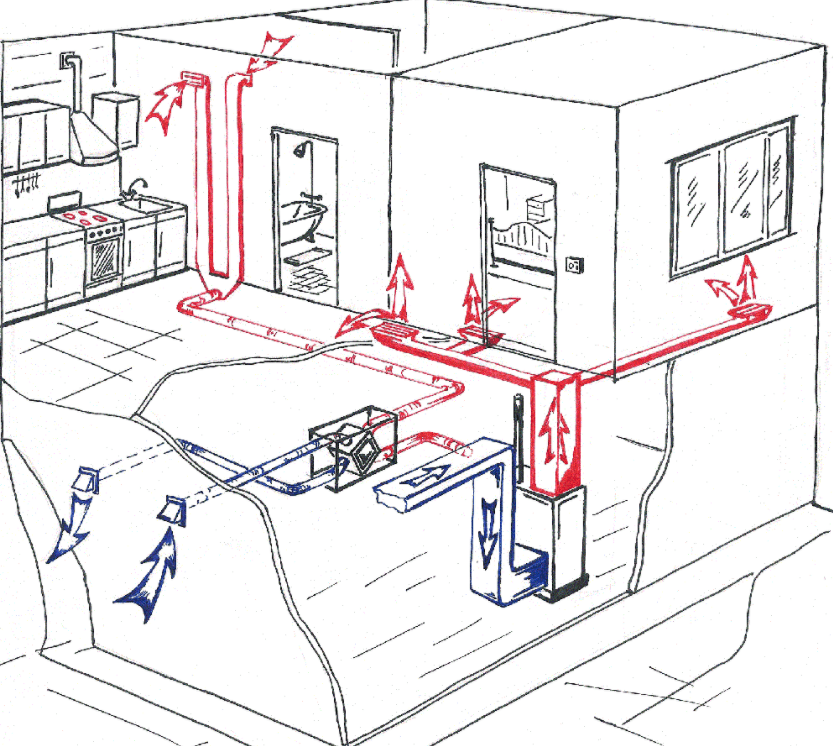

Принцип работы воздушного отопления

Работа современных систем воздушного обогрева основана на нагреве воздуха теплогенератором. От него тёплый воздух подаётся в помещения по воздуховодам через вентиляционные решётки.

Холодный воздух к теплогенератору поступает как из здания, так и снаружи через отдельные воздуховоды и отверстия.

Воздух циркулирует естественно или принудительно. В первом случае это происходит без дополнительного оборудования за счёт того, что тёплый воздух легче, он поднимается, а холодный опускается. Эта схема чувствительна к открытию окон и дверей. Поэтому часто выбирают принудительную циркуляцию, которая осуществляется с помощью специального вентилятора.

Достоинства

Их несколько:

• экономичность эксплуатации;
• коэффициент полезного действия до 95%;
• быстрый прогрев помещений;
• отсутствие жидкого теплоносителя и связанных с ним проблем (например, повреждений труб при заморозке);
• эстетичность (нет труб, радиаторов);
• возможность с помощью такой системы очищать, вентилировать, кондиционировать и увлажнять воздух;
• автоматизация при установке специального оборудования;
• безопасность, обеспечиваемая различными датчиками;
• экономия при частичной самостоятельной установке.

Недостатки

Они также существуют, это:

• монтаж отопления при строительстве здания (иначе его части могут портить интерьер);
• потребность постоянного контроля и технического обслуживания;
• дороговизна в России, в том числе из-за низкого распространения;
• сложность проектирования, связанная со специальными расчётами;
• энергозависимость (в случае перебоев в центральном энергоснабжении требуется дополнительный источник питания).

Воздушное отопление дома своими руками. Воздушное отопление частного дома своими руками: варианты, плюсы и минусы системы, выбор теплогенератора

Воздушное отопление – это не новинка, разработанная в последние годы.

Подобную систему применяли в строительстве домов ещё 19 века.

Исаакиевский собор и Эрмитаж до сих пор отапливаются именно так.

Устарела ли эта система? В чём её преимущества? Как устроить воздушное отопление загородного дома своими руками? Какие расчёты нужны, и какой котёл выбрать?

Варианты воздушного отопления

Система воздушного отопления (СВО) – это система отопления, в которой отсутствуют радиаторы. Теплогенератор греет непосредственно воздух, а не жидкость. СВО в частном доме условно делятся на:

1. Гравитационные.
2. Принудительные.

Гравитационный принцип

Тёплый воздух от печи поднимается вверх, растекается по потолку и у дальних стен, охлаждаясь, опускается вниз. Создаётся круговорот воздуха без каких-либо дополнительных устройств. Это — классическая система, предшественница водяного и парового отопления.

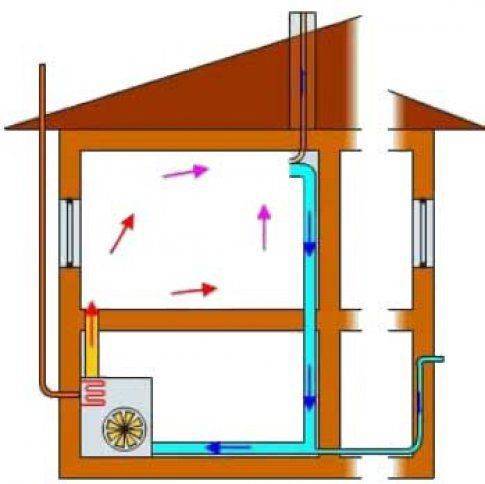

Гравитационная система распределения горячего воздуха

Сегодня она тоже применяется, только изменились котлы, нагревающие воздух. На смену «Русской печи», пришли — Булерьян, Печь Бутакова и другие.

Система хороша простотой. Она не создаёт шума, сквозняков, экономична, надёжна.

Минус её в том, что тепло сосредоточено в помещении, где находится печь.

Принудительный принцип

Воздух нагнетается с помощью вентилятора. Это может быть воздушная пушка, перемешивающая большие объёмы воздуха, в больших помещениях.

Другой вариант – тёплый воздух подаётся в соседние комнаты по системе воздуховодов.

После чего, часть воздуха возвращается в систему для повторного нагрева, а часть выводится на улицу.

При помощи рекуператора, установленного на выходе, тёплый воздух, до того, как покинуть дом, нагревает входящий холодный поток. Свежего воздуха поступает 15 — 20%. Рекуператор – вещь полезная, но не обязательная. При низкой цене на топливо, он может окупиться только через 7 — 10 лет (Примерная стоимость рекуператора по России – 17 — 27 тыс. руб.)

Чтобы специфические запахи не разносились по всему дому, выходы воздуха на улицу можно устроить в кухне и туалете.

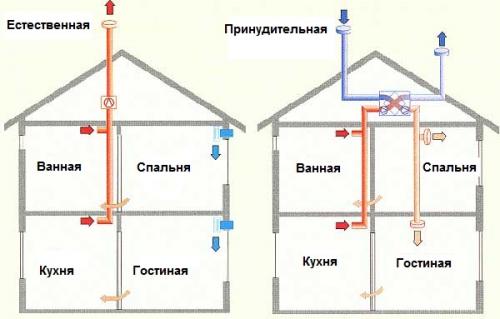

Сравнение естественной системы отопления и принудительной с рекуперацией

Важная составляющая системы – это воздуховоды. Их делают из листовой оцинковки, специального гофра и т. п. Утеплитель – самоклеющийся теплоизолятор. Между собой соединяются хомутами или специальным армированным скотчем. Воздуховоды могут быть:

• гибкими (гофра), или жёсткими;
• круглыми, или квадратными.

У круглых – минимум аэродинамического сопротивления. Диаметр 10 – 20 см.

Квадратные делают в виде коробов.

Если планируется установка кондиционера, воздуховоды нужно хорошо утеплить, чтобы не скапливался конденсат.

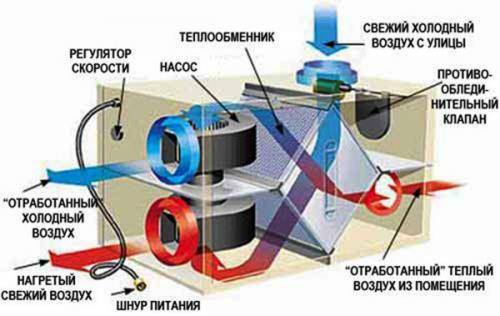

Принцип работы рекуператора

Воздух, который снова и снова циркулирует по дому, требует фильтрации. Можно установить сменный фильтр, а можно – электронный, который не нуждается в замене, а только в уходе. Стоить это удовольствие будет около 20 тыс. руб.

КПД принудительного воздушного отопления высок – около 90 — 96%. Правда, большинство современных котлов отопления, имеет уровень КПД от 85 до 95%.

Цена данной системы воздушного отопления частного дома тоже не является преимуществом, поскольку со всеми дополнениями, система стоит практически столько же, сколько обычное водяное отопление.

Если забор воздуха установить вверху комнаты,- воздух будет чище (он там более загрязнён); если внизу – экономия топлива (возле пола воздух остывший).

Плюсы

• Возможность объединить вентиляцию и отопление (хорошо там, где кондиционирование необходимо);
• Нет воды – нет размораживания системы и протечек;
• Быстрый нагрев и остывание (Хорошо например, когда большой перепад дневной и ночной t, но это – и недостаток. Дверь открыли – тепло улетучилось).

Минусы системы

Сложности монтажа. Если дом не был спроектирован под воздушное отопление зачастую его сложно реконструировать.

Требуется установка сети гофры и фильтров.

Всё это нужно декоративно обыграть, или спрятать в фальшь-потолок, что скрадывает высоту комнат.

Приточные накопители могут стать отличным местом обитания микро-жизни. Пыль, конденсат и микроорганизмы накапливаются там, хоть и не очень быстро, но всё-таки. Раз в 5 -7 лет воздуховоды нужно будет хорошо почистить и обработать от клещей, а делать это непросто, недёшево и неприятно.

И не забудьте, что за электроэнергию, которая нужна на работу вентилятора, тоже нужно платить, а если свет отключили – нужен резервный источник питания.

Воздуховод до и после очистки

Кроме того, если ошибиться в расчётах, то можно столкнуться со следующими неприятностями:

• Шум;
• Сквозняки;

О монтаже ПВХ труб для наружной канализации читайте.

Как сделать своими руками: оборудование, схема

Идеальный вариант установки воздушного отопления — внести его в проект дома ещё до стадии строительства. Но и в жилом здании реализовать такую идею реально. Главное:

• правильно рассчитать мощность оборудования;
• выбрать подходящую систему;
• воспользоваться схемами.

Проще доверить монтаж воздушного отопления специалистам, но можно выполнить и своими руками. Для работы потребуется: теплогенераторная установка, жестяные трубы, вентилятор, рукава для забора воздуха снаружи, решётки на вентиляционные отверстия.

Первым делом производится монтаж котла и камеры теплового обмена. Теперь установка вентилятора. Следующий шаг установка и разводка воздуховодов. Обязательно изолируются все каналы. И в завершение делается отверстие в стене здания для забора воздуха. Последовательность действий только такая. Необходимо смастерить дымоход. Для этого подойдёт любая листовая жесть. Воздуховод соединяют с теплообменником сверху, а снизу под камеру сгорания крепится вентилятор.

Фото 3. Схема монтажа воздушной отопительной системы в частном доме. Установка труб осуществляется на полу.

Воздуховоды подключаются к подающему коробу гибкими воздуховодами. Обязательно ставится труба обратной тяги, большего диаметра, чем для подачи воздуха. При этом её разветвленность должна быть меньше. Утепление позволит не бояться конденсата, а значит разрушения труб. Теперь устанавливается заслонка, которая регулирует поступление свежего воздуха в дом. После завершения монтажных работ, декорируют трубы и другие элементы системы.

Внимание! Алгоритм прост, но специалисты настаивают, что делать все нужно именно в таком порядке. На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

• Крепить трубки к потолку при помощи хомутов.
• Отсутствие утепления приведет к эрозии поверхности труб. Риск возрастает у владельцев кондиционеров.
• Дополнительные фильтры повлекут за собой финансовые вложения.
• Стыки трубопровода лучше всего фиксировать алюминиевым скотчем со специальным покрытием.
• Воздуховоды, подающие тепло в дом, желательно расположить ближе к полу.

Самостоятельное выполнение воздушного отопления (видео)

• Стационарные. Они чаще всего работают на газовом топливе, из-за внушительных размеров должны устанавливаться только в отдельных помещениях. В основном их используют фермеры для обогрева больших зданий, так же часто их устанавливают в заводских цехах.
• Мобильные. Удобны тем, у кого есть дачи и загородные коттеджи, они выполнены не с такими большими, как стационарные аналоги. Их камера сгорания изолирована, но для обеспечения безопасности окружающей среды такие агрегаты необходимо располагать в помещениях со встроенной системой дымоотвода. Такой тип также известен как калориферный.

• Монтаж котла и установка теплообменника. Первый монтируется обычно в подвальном помещении. Его газовую версию подключать самостоятельно запрещено, это должно быть согласовано с соответствующими службами.
• Создание в стене помещения, где стоит теплообменник, дыры. В нее будет выведен рукав воздухоотвода.
• Соединение теплообменника с подающей трубой воздуха.
• Установка под камеру сгорания вентилятора. Подвод к его внешней стороне обратной трубы.
• Выполнение разводки воздухоотводов и их крепеж. Чаще всего, они выбираются с круглым сечением, для него необходимо подобрать специальные кронштейны.
• Монтаж подающих каналов и обратного воздуховода, их утепление.

https://youtube.com/watch?v=-yftVX0E6DU
