Стопор для ворот распашных своими руками
Сделав замок для ворот, чтобы держать их закрытыми, нужно подумать и о том, как фиксировать створки в открытом положении. Если этого не сделать, ветер просто не позволит воспользоваться воротами. Во всяком случае это будет небезопасно. Конечно, можно всегда попросить кого-нибудь подержать створки. Это будет надежно и безопасно, но… неудобно. Да и не всегда есть кто-то рядом, кого можно попросить.
Поэтому к наличию стопора для ворот я отнесся серьезно. А решение придумал самое простое – смонтировал на забор в том месте, где проходит прогон из профтрубы, два ветровых крючка. По одному на каждую створку.
А на самой створке я укрепил ответную петлю. Получилось надежно.
Чтобы не «промахнуться» с местом крепежа, я сначала прикрутил ответную петлю к вертикальной стойке ворот. Потом, зацепив крючок, нашел нужное положение для крючка на прогоне ограждения и закрепил его. Необходимо, чтобы «ответка» на створке была на сантиметр-полтора ниже самого крючка.

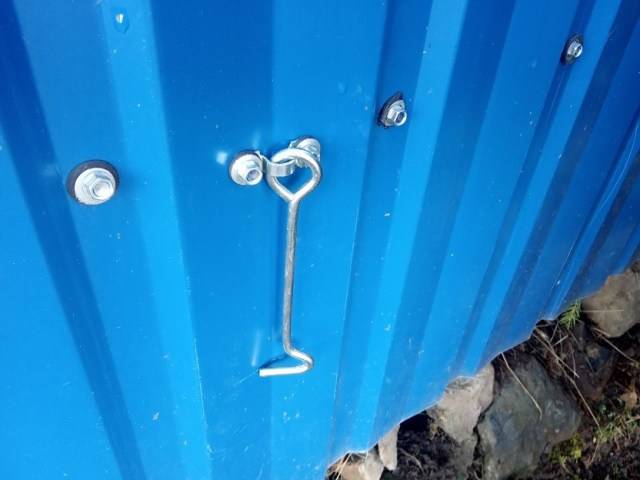

Так он не вылетит, если воротина будет колебаться при сильном ветре. Такой вот нехитрый монтаж стопора. А когда ворота закрыты, крючки никому не мешают.
Самодельные ворота служат мне уже не первый год и я считаю, что это вариант для тех, кто не желает много переплачивать. Цена распашных ворот с калиткой вместе с установкой начинается от 15 т. руб. И это только за каркас. В моем случае совсем немаленькие ворота обошлись «под ключ» всего в 7540 рублей даже с учетом окрашивания каркаса краской «Hammerite». За основу я брал цены на стройматериалы в торговом доме «Вимос». Получились вполне бюджетные распашные ворота для дачи или пригородного участка.
Раздвижные ворота
Обшивка различных видов ворот
Обшивка откатных конструкций с отдельно стоящей калиткой
Проще всего для новичка, собрать распашной тип въездного проема и обшить его профнастилом, но можно рассмотреть и другие варианты конструкций.
Для проезда на территорию участка достаточно ширины 4,2 м, и потому именно эта ширина считается наиболее актуальной, хотя есть и другие варианты в зависимости от потребностей заказчика. Такую ширину обычно выбирают для того, чтобы на участок при необходимости мог проехать грузовик.
Если вдоль стены, где требуется установка конструкции, достаточно места (1,5 ширины проездного пространства, плюс еще 0,5 м), то чаще устанавливаются сдвижные системы.
Но намного удобнее создавать отдельную калитку, желательно, выдерживая ее в том, же дизайнерском стиле оформления. В противном случае нижняя часть каркаса ворот при проходе через калитку вынуждает переступать через небольшое препятствие на пути, а с коляской или велосипедом проходить через такую калитку будет весьма сложно.
Монтаж ворот из профнастила
Установка
Перед началом установки каркаса нужно выкопать ямы для опор. Для этого можно использовать обычную лопату. Вкопать опорные столбы нужно на глубину около метра. Так конструкция будет устойчивой. Главное сделать это точно вертикально. В качестве опорных столбов уместно использовать квадратную трубу размером 60*60 мм. После того, как вы установили столбы, стоит залить ямы раствором цемента, желательно, чтобы он содержал в себе крупные камни.
После того, как раствор высох, можно приступать к монтажу самого каркаса. В этом вам нужна будет помощь. Привариваете навесы к столбам и шлифуете швы сварки. После всего их следует также прогрунтовать и покрасить.
Достоинства и недостатки профилированных труб
Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:
- невысокую цену;
- высокую прочность при легком весе;
- возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).
На участке
К недостаткам профильных изделий относят:
- подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
- неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.
Фигурный металлоштакетник
Устанавливаем опоры
Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.
Для создания столбов для ворот допустимо использовать:
- трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
- стальной лист;
- кирпич, камень или дерево.
Процесс монтажа выглядит следующим образом.
- Готовятся столбы: из трубы-стойки требуемой длины.
- Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
- На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
- В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
- Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
- Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
- После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
- Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
Установка опорных столбов
Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.
Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.
Использование металлических опорных столбов
Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.
Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.
Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.
Будьте внимательны
Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.
Опорные столбы из кирпича или камня
В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.
Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.
Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
Как приварить силовые петли к воротам
(фотографии, инструкция, видео мастер-класс)
Как приварить металлические силовые петли к каркасу распашных ворот своими руками?
Важным этапом установки металлических распашных ворот является закрепление силовых петлей на каркасе ворот и столбах забора. Многие полагают, что сделать это не так сложно.
Действительно, приварить петли легко, если учесть некоторые небольшие нюансы, поэтому сейчас я расскажу вам, как правильно приварить силовые петли к воротам.
Вам понадобятся (снимок 1):
- Электрод (любая достаточно толстая проволока);
- Сами петли;
- Закладные (в виде небольших металлических пластин);
Для начала, электрод необходимо согнуть так, как это показано на снимках 3-6. Затем, приложите согнутый электрод к петлям, чтобы сравнить их длины, как это показано на снимке 7. Если электрод намного длиннее петель, отпилите лишнее (восьмое фото), его длина должна быть максимум на 5 миллиметров больше длины петли. Затем загните тот 5-тимиллиметровый кусок электрода (снимок 9).
Положите согнутый электрод на металлическом каркасе забора и расположите на нём петлю. Под петлю кладутся закладные и прихватываются сваркой. Затем, одна закладная приваривается к каркасу ворот, а вторая к металлическому столбу.
Фото-инструкция перед вами!
Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=tkeBgGQ3TacОригинальное название: Как правильно приварить петли., своими руками.”Броневик” Днепр.Автор видео: bronevik03
Откатные ворота из профнастила: инструкция по изготовлению с фото процесса
Подгоняем створки к стойкам
Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.
Второй шаг. Выравниваем створку по всем плоскостям.
Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.
Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.
На уровень крепления ворот кладем доску. Выравниваем ее по уровню
Выставляем ворота по уровню. Привязываем веревками к столбам
Примеряем ворота перед установкой
Зачистили места для приваривания петель от краски на столбах и на воротах
В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение
Сверху ворота связываем трубой и привязываем ее к столбам
Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.
Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.
Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.
Петли
Не перепутайте, петли без штыря привариваются на рамку для сворки
Во время сварки нужно следить за тем, чтобы петли были заподлицо с профилем
Установка петель
Петли
Дальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчины
Петли надо приваривать параллельно столбу
Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам
В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.
Каркасы ворот успешно приварены
Красим каркасы
Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять
Изготавливаем самостоятельно откатные ворота
Изготовить откатные ворота из профнастила своими руками сложно. Основная трудность заключается в правильной заливке фундамента и выставлении роликового механизма. Если верно составить схему, рассчитать все размеры и следовать инструкции, откатную конструкцию все же можно сделать своими руками.
Вид откатных ворот изнутри
Обустраиваем основание
- Вначале устанавливаете 2 опоры для пролета ворот на одной плоскости забора. Столбы из швеллера или профильной трубы бетонируете в ямах глубиной не менее 1 м.
- Далее приступаете к сооружению фундамента. Вплотную к опорам роете П-образную траншею глубиной 50 см. Возле опор глубину траншеи делаете около 1,5 м. Дно траншеи засыпаете 10 см слоем песка.
- Из швеллера шириной 160-200 мм свариваем «банкетку». Именно по ней будут откатываться ворота. «Банкетку» делаем из обрезков арматуры или труб диаметром 10-15 мм. Их привариваем вертикально к полкам швеллера.
- «Банкетку» опускаете в траншею арматурой вниз так, чтобы поверхность швеллера была на одном уровне с землей. Если для конструкции использовали 200 мм швеллер, то его прислоняете вплотную к опорным столбам. Швеллер шириной 160 мм располагаете с отступом от опор 50 мм.
- Выставив металлоконструкцию по уровню, заливаете траншею бетоном. Пока бетон будет застывать не менее недели, необходимо сделать каркасную конструкцию. Ее изготовление аналогично выше рассмотренным створкам ворот. Оптимальная высота ворот – на 100 мм выше забора. Но общая высота конструкции не должна превышать 2 м.
Устанавливаем каркас на роликовый механизм
Готовый каркас после покраски монтируем на свое место:
- По забетонированному швеллеру с максимальным разводом размещаем ролики. Учтите, что диаметр концевого ролика – 150 мм. Выставить дальний ролик надо так, чтобы при закрытии ворот он не выбил заглушку.
- На выставленные ролики устанавливаете по уровню каркас и привариваете их сваркой.
- Проверьте правильность всей конструкции. Если все верно, привариваете верхний и нижний уловители, а так же концевой ролик. Обязательно удостоверьтесь, чтобы концевой ролик попадал в нижний уловитель.
- Установленный каркас испытайте на работоспособность, и можете приступать к обшивке профнастилом.
При желании дополнительно можно приобрести и установить автоматику.
https://youtube.com/watch?v=2vQRJ5QFvVs
Выбор профильного листа
Когда выполняются ворота из профлиста своими руками, необходимо правильно подойти к выбору материалов для обшивки. Полотна подразделяются на три группы, которые различаются по высоте ребра, толщине и степени прочности. Для удобства производители маркируют группы. Стеновой профлист обозначается буквой «С». Он изготавливается из оцинкованного листа незначительной толщины. Высота ребра небольшая. Материал прочен и обладает малым весом, поэтому достаточно часто выбирается для самостоятельного изготовления ворот.
Более внушительную высоту волны имеет лист с маркировкой «НС». Его толщина тоже больше, это сказывается на уровне прочности и весе. А вот несущий профлист обозначается буквой «Н». Когда вы увидите ее на материале, то можете быть уверены, что он больше подходит для возведения железных ангаров и кровель значительной площади. Такие полотна имеют большой вес и повышенный уровень прочности.
Для обшивки каркаса ворот использовать несущий профлист не только дорого, но и нецелесообразно. Лучше всего приобретать материал марок С8 и С10. Числа рядом с буквами обозначают высоту волны в миллиметрах. Вот что касается толщины листа, то она может достигать 0,8 мм, тогда как минимальное значение равно 0,4 мм. Створки из этого материала будут весить 25 кг минимум. Поэтому справиться с их монтажом можно будет силой двух рабочих. Привлекать для этого подъемное оборудование нет необходимости, это позволит дополнительно сэкономить.
Какие ворота можно сделать из профнастила
По способу открывания такие изделия делятся на следующие виды:
Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.
Откатные ворота из профнастила
Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.
Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.
Чертеж и его построение
Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:
- толщина используемых труб;
- размеры готовой конструкции;
- промежуток между опорными столбами;
- замеры вспомогательных частей, дополняющих общую конструкцию.
Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.
Не забываем составить чертёж
Устанавливаем опорные столбы
Покраска
Покраска ворот входит в аспект ухода, но не всегда является обязательным. Некоторые материалы обладают высокой устойчивостью к природным явлениям, и к коррозии как последствию. Им нет необходимости быть постоянно в краске, которая защищала бы их от таких явлений.
Но если речь идет о дешевых материалах, их определенно нужно красить, и желательно хорошей, специальной краской. Это даст гарантию того, что эти ворота честно прослужат несколько лет, не заржавев. В последствии во время эксплуатации может понадобиться обновить краску. Времени на это уходит крайне мало.
Однако если этим не заниматься, как уже было сказано выше, все может вытечь в довольно серьезные последствия как для самого забора, так и для механизмов, приводящих его в действие.
Изготовление распашных ворот
Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:
- простота изготовления;
- дешевизна;
- надежность.
К недостаткам можно отнести:
- большая зона открывания ворот;
- сильное воздействие ветровых нагрузок.
Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.
Варианты ребер жесткости Источник moyaograda.ru
Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.
Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.
Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.
Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.
Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:
- по чертежу с соблюдением углов 45° выпиливаются заготовки;
- для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
- далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
- все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;
Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru
- привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
- ворота привариваются к столбикам 100 х 100мм;
- вся конструкция зачищается, убирается ржавчина, окалина;
- ворота покрываются грунтовкой.
Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:
- снимаются завесы со створками;
- столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
- после затвердевания бетона навешиваются створки;
- окрашивается конструкция;
- к каркасу с помощью саморезов или заклёпок крепится профлист;
- врезается замок, устанавливаются ручки, шпингалеты.
Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.
Готовые ворота Источник stella-partner.ru
Крепление профнастила на каркас
Монтаж металлических листов можно выполнять как с обеих сторон, так и с одной. Профнастил монтируется предельно легко, но все же имеются определенные рекомендации. В процессе монтажа профиль необходимо прикручивать саморезами ко всем перемычкам по диагонали, горизонтали и вертикали. К каркасу лист крепится с фиксацией через 1 волну снизу листа. Друг с другом листы крепятся в верхней составляющей волны.
Если внутри ворот предусмотрена калитка, ее нужно крепить также на петли. Для калитки изготавливается отдельный каркас согласно с определенными габаритами.
В случае встроенной конфигурации калитки, ее петли крепятся к профильной трубе, входящей в состав каркаса самих ворот. В этом месте желательно сделать усиление. Если калитка не встроенная, а отдельная (ворота с тремя опорами), ее петли монтируются к соответствующей опорной стойке.
После монтажа профнастила на сами ворота и калитку можно установить замок и прочую фурнитуру. Здесь все зависит от ваших потребностей, можно смонтировать обычную защелку, любой замок (навесной, накладной или врезной) или даже автоматику.
На этом монтаж ворот считается завершенным. Периодически не забывайте смазывать петли и другую фурнитуру, дабы продлить ее срок службы.
- Гусеничные ленты.
- Камни для ландшафтного дизайна
- .
Ворота из профнастила своими руками – фото и идеи
Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

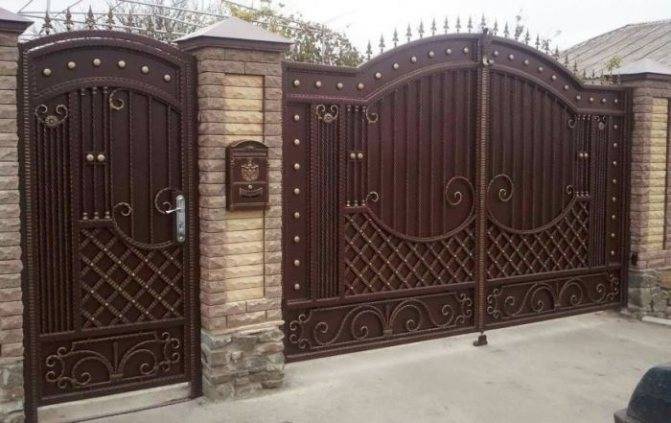

Ворота с калиткой
Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.
Подъемно-поворотные ворота
Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика
Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления
Откатные ворота из профнастила
Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.
Откатные ворота с верхним подвесом
Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.
Раздвижные ворота из профнастила
В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

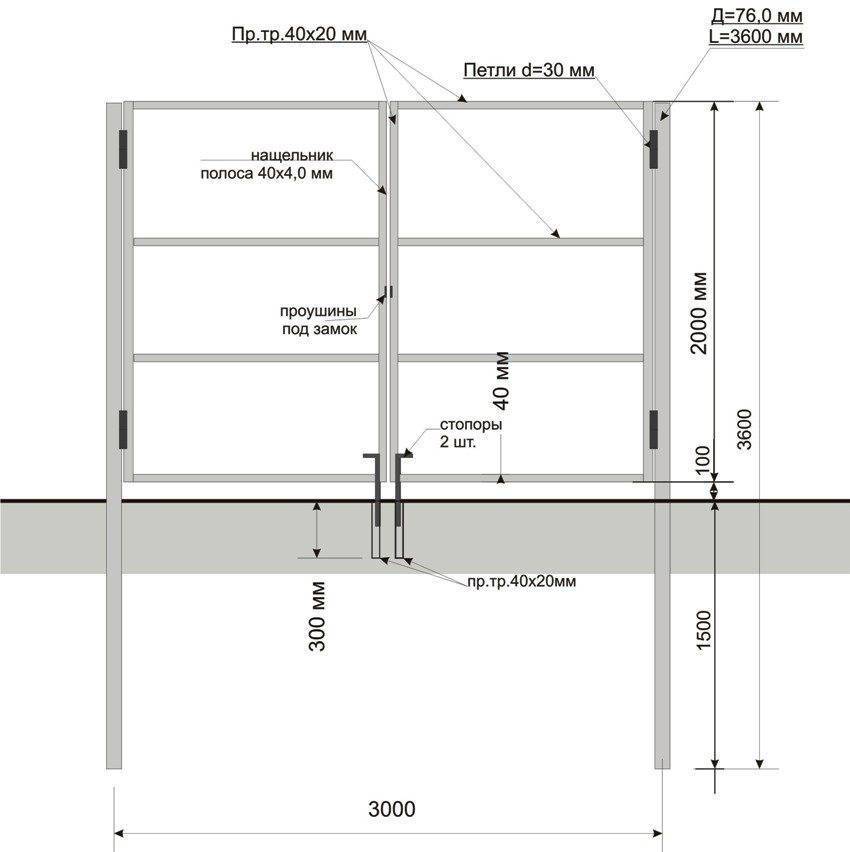

2 этап – Чертеж ворот из профнастила
Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.
Два способа сделать распашные ворота:
с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;
с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

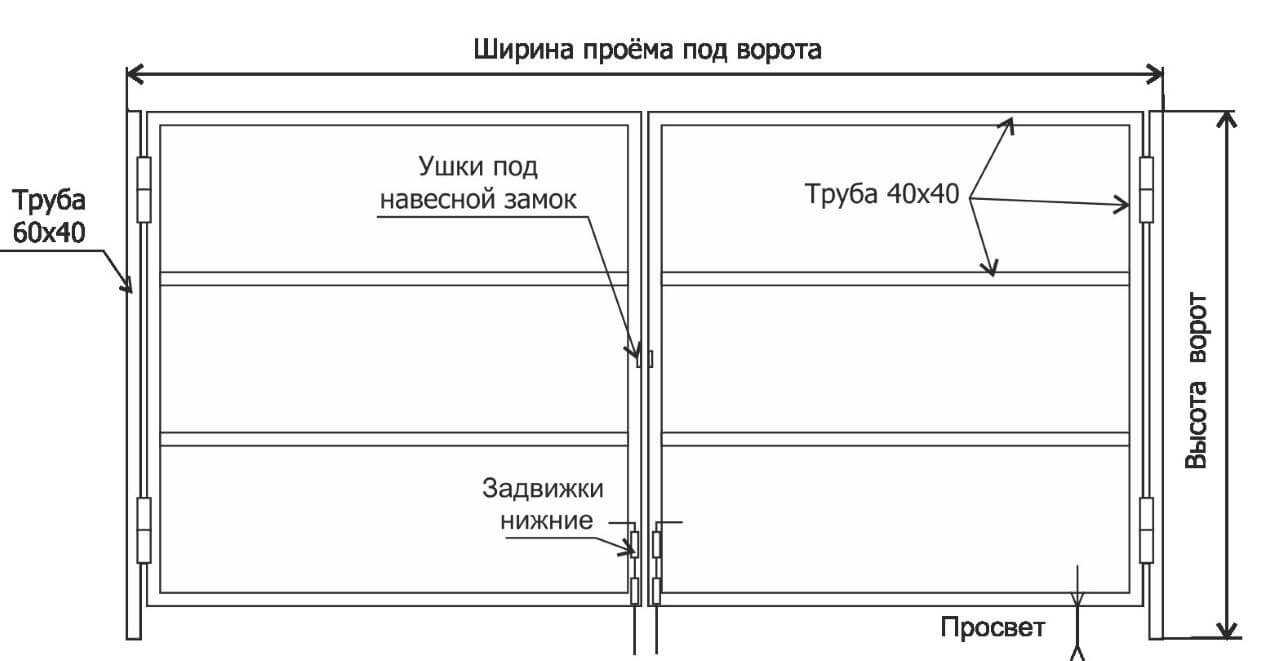

Схема распашных ворот из профнастила должна содержать:
Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами
общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;
ширину каждой створки;
количество, ширину стоек и глубину укапывания стоек;
конфигурацию каркаса с указанием ширины составляющих его элементов;
месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;
место установки петель;
место и способ установки замка;
место расположения внутреннего фиксатора двери (вертикального шпингалета).
Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила
На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.
Способы усилить ворота из профнастила:
1. наварить уголок для жесткости.
Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.
Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками
2. сделать раму внутри каркаса или над ним.
Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.
Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).
Сварка рамы снаружи каркаса ворот
3. установить поперечные или диагональные перемычки.
Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную перемычку
В этом случае разумнее использовать диагональную перемычку.
Способы установки перемычки на ворота из профнастила показаны на фото.
Варианты установки перемычек (ребра жесткости) на ворота из профнастила
Ребра жесткости ворот – варианты расположения:
а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);
б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.
При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.
в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;
г) в этом случае отсутствует усиление левого внутреннего угла;
д) в этом случае отсутствует усиление обоих внутренних углов;
е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.
Совет. Чем шире створка, тем сильнее усиливают каркас.
Изготовление
С основной конструкции фактически всех ворот нет никаких сложностей
Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками
Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.
Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.
Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность
Его необходимо доработать
Его необходимо доработать.
