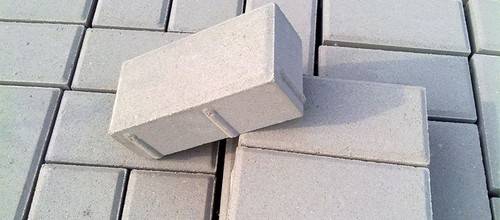

Тротуарная плитка своими руками

Тротуарная плитка на вибростоле

Трамбовка бетона в формах – это одна из важнейших составляющих в производстве качественной плитки. Естественно, подручными средствами вряд ли получиться выгнать из смеси весь воздух. Для этого были придуманы разнообразные инструменты, которые при помощи вибрации выводят его.

При изготовлении тротуарной плитки и других тонких железобетонных изделий применяются вибростолы. Что они из себя представляют, и как стол сделать самому – пойдёт речь далее.

Изготовление вибростола своими руками

О вибростоле нельзя сказать, что сделать его очень просто. Для этого необходимы навыки слесаря и сварщика. Можно встретить очень много вариантов исполнения такого оборудования. Но все они имеют одинаковый принцип работы: металлическая станина, на ней устанавливается столешница на пружинах или шарнирах. К столешнице крепиться вибратор, подключаемый к сети.

Принцип действия предельно прост: вибратор передает вибрацию столешнице, та в свою очередь передает её бетонному раствору, находящемуся в формах. Переданные колебания утрамбовывают смесь, благодаря чему выходят пузырьки воздуха.

Большой размер столешницы позволит разместить на ней больше форм, однако в таком случае нужно предусмотреть более мощный вибратор. Наилучшим размером станка считается 180×180 см, а мощность двигателя должна быть не меньше 0,25 кВт.

Как вариант, в качестве электродвигателя можно взять мотор от старой стиральной машинки. Прослужит он не очень долго, однако при умеренных нагрузках производить при помощи мотора плитку можно в течении двух-трёх лет. Можно купить уже готовый вибратор, на данный момент с этим проблем не возникает.

А вот пружины нужно подбирать методом проб и ошибок, всё зависит от нагрузки на них.

Этапы сборки вибростола:

1. Станина делается из профиля 40 на 40 мм. Понадобиться четыре стойки и перемычки между ними. Чтобы соединить все элементы, потребуется сварка.
2. Над стойками привариваются круглые трубы длиною до 100 мм. Их внутренний диаметр должен соответствовать диаметру купленных пружин. Также можно вместо труб приварить шляпками вниз болты М12-М18. На них нужно будет надеть резиновый шланг. Болты должны соответствовать длине пружин.
3. Для лучшей прочности стола, стойки укрепляются поперечинами и укосинами из арматуры, уголка или такой же трубы.
4. Каждая стойка имеет стальную подошву толщиною от 1,5 мм и площадью 55 на 55 мм.

Столешница

Для изготовления столешницы потребуется лист 6-10 мм толщиной. По периметру к нему приваривают бортики, чтобы форма с заготовками не съезжала и не падала.

С другой стороны, привариваются две профильные трубы на таком же расстоянии друг от друга, как и монтажные лапки на двигателе вибратора. Далее в них делаются отверстия для крепления вибратора, который можно сразу и установить.

Следующий шаг – по углам столешницы снизу привариваются пружины из стали. Нижней стороной они будут вставляться в стаканы на станине, сделанные из круглых труб.

Далее можно приступать к сборке станка: столешница монтируется на станину таким образом, чтобы пружины попали в трубы по углам. Вибростол почти готов – нужно установить электрическую часть.

Чтобы не сильно выдумывать, можно от вибратора вывести провод с вилкой на конце под обычную розетку. Более удобно будет сделать выключатель на станине, таким образом, не нужно будет бегать постоянно к розетке, чтоб выключить или включить стол.

Поэтапное изготовление тротуарной плитки

Изготовление тротуарной плитки в домашних условиях не создаст никаких проблем, если человек готов старательно следовать инструкции. Следует подробно описать каждый этап, дав разъяснения и уточнения, чтобы подсказать, как добиться феноменального результата.

1. Закупка материала;
2. Подготовка оборудования;
3. Подготовка смеси;
4. Подготовка формы;
5. Заполнение формы;
6. Извлечение плитки.

Краткий список не позволит понять подробности, а именно в них таится главный секрет высокого качества. Следует серьезно рассмотреть этапы, чтобы увидеть в них значительные нюансы, без чего не удастся свободно справиться с процессом.

Закупка материала

Закупка материала займет минимум времени. Существуют различные варианты, но для простоты можно воспользоваться несколькими доступными компонентами:

• Цемент;
• Песок;
• Суперпластификатор;
• Гравий мелкой фракции;
• Краситель.

Последние 2 компонента необязательны, первый из них выбирается для повышения механической прочности, а второй – для декоративной красоты. Если же пугает суперпластификатор, с которым сталкивались немногие люди, не стоит беспокоиться. Он продается во многих магазинах. После его добавления также увеличивается прочность и обеспечивается максимальная плотность после застывания.

Подготовка оборудования

Подготовка оборудования позволит заранее создать лучшие условия для работы. Главной проблемой считается вибростол. Он используется в маленьких мастерских, где изготавливается тротуарная плитка. Посредством него создается постоянная вибрация для уплотнения и последующего застывания.

Если нет возможности найти дорогостоящее оборудование, можно воспользоваться старенькой дребезжащей стиральной машинкой. Она также создает равномерную вибрацию, которая хорошо подойдет для выполнения необходимых условий. Так что приобретение лишних устройств не потребуется.

Подготовка смеси

Подготовка смеси – первый этап изготовления. Если человек заранее приобрел все необходимое, он займет всего несколько минут. Общее количество не так велико, поэтому не придется часами замешивать бетон. Какие смеси можно сделать в домашних условиях?

• Проще всего смешать 5 кг цемента, 10 кг песка и 30 г суперпластификатора. Это даст классический вариант, который можно изменить при помощи красителя;
• Если требуется дополнительная прочность, следует взять по 2 кг гравия, песка и цемента, а потом добавить 30 г суперпластификатора.

Воспользовавшись одним из составов, удастся приступить к следующему этапу. Теперь можно вплотную заняться именно формами, чтобы в ближайшее время получить готовые тротуарные плитки.

Подготовка формы

Подготовка формы займет минимум времени. На практике это ограничивается нанесением специальной эмульсии на внутреннюю поверхность, но если не хочется тратить лишние деньги, можно воспользоваться средством для мытья посуды. Его следует лишь размазать кисточкой, не прилагая никаких усилий.

Тонкий слой необходим для последующего вынимания готовой плитки. В ином случае форма может быть повреждена. Об этом обычно забывают новички, поэтому работа проходит неправильно.

Заполнение формы

Заполнение формы происходит в 2 этапа. Сначала необходимо поместить готовую смесь до половины, а потом поставить емкость на вибростол. Когда начинается вибрация, можно свободно доливать до краев цемент.

По прошествии некоторого времени формы покрываются пленкой для медленного застывания бетона и переносятся в помещение. Именно там они проведут 2-3 дня до полного застывания. После чего можно будет свободно вынуть готовую тротуарную плитку.

Время застывания зависит от многих факторов, поэтому лучше не торопиться.

Извлечение плитки

Извлечение плитки из формы обычно осуществляется без проблем. Это можно сделать голыми руками, но если не получается можно воспользоваться горячей водой. В ней плитка буквально вылетает без посторонней помощи.

Если поместить форму в воду температурой 80 градусов, она расширится. Готовый материал освободится, поэтому его удастся легко вынуть. Такой прием подойдет неопытным новичкам, которые не справляются с иными способами. Далее останется выложить элементы на деревянный поддон и накрыть пленкой до полного высыхания.

Пошаговая инструкция укладки тротуарной плитки своими руками

При кажущейся простоте укладки плитки или брусчатки своими руками это на самом деле процесс, который требует к себе особого подхода. Поэтому знание нюансов поможет провести монтаж правильно.

Фото  Описание работ Снимается дёрн с площадки, на которую будет укладываться тротуарная плитка. Выставляются бордюры, которые будут формировать границы тротуара или площадки. Они устанавливаются на песчано-цементную смесь. Обязательное условие – выставление каждого бордюра по горизонтали, для чего используется длинное правило. Укладка тротуарной плитки производится на песок, поэтому надо заполнить пространство между бордюрами этим сыпучим материалом. Песок надо обязательно хорошо утрамбовать

Обратите внимание, что толщина наносимого слоя должна заполнять собой пространство так, чтобы оставалось место для укладки плитки по высоте вровень с бордюрами. Теперь готовится смесь из песка и цемента в соотношении 1:5, которая засыпается поверх песчаной подушки

На неё и будет укладываться тротуарная плитка. Этот слой надо выровнять и утрамбовать, чтобы исключить проседание плитки. Можно начинать укладку. Лучше это делать с угла площадки. Положили плитку, постучали по ней киянкой, чтобы придавить настил. Обязательное условие – проверять каждый уложенный элемент на горизонтальность. Для этого используется строительный уровень.

Таким образом, собирается вся площадка или тротуар, обязательно все элементы настила проверяются уровнем между собой.

Предлагаем также ознакомиться с видео – как правильно надо проводить укладку тротуарной плитки.

И ещё два момента:

1. Если есть возможность, то уложенный материал надо утрамбовать, используя вибростол.
2. Между элементами надо просыпать смесь из песка и цемента в соотношении 1:1, которая заполнит собой зазоры между плитками. Это придаст устойчивость всей конструкции.

Засыпка смеси песка и цемента между тротуарными плитками

Альтернативная технология

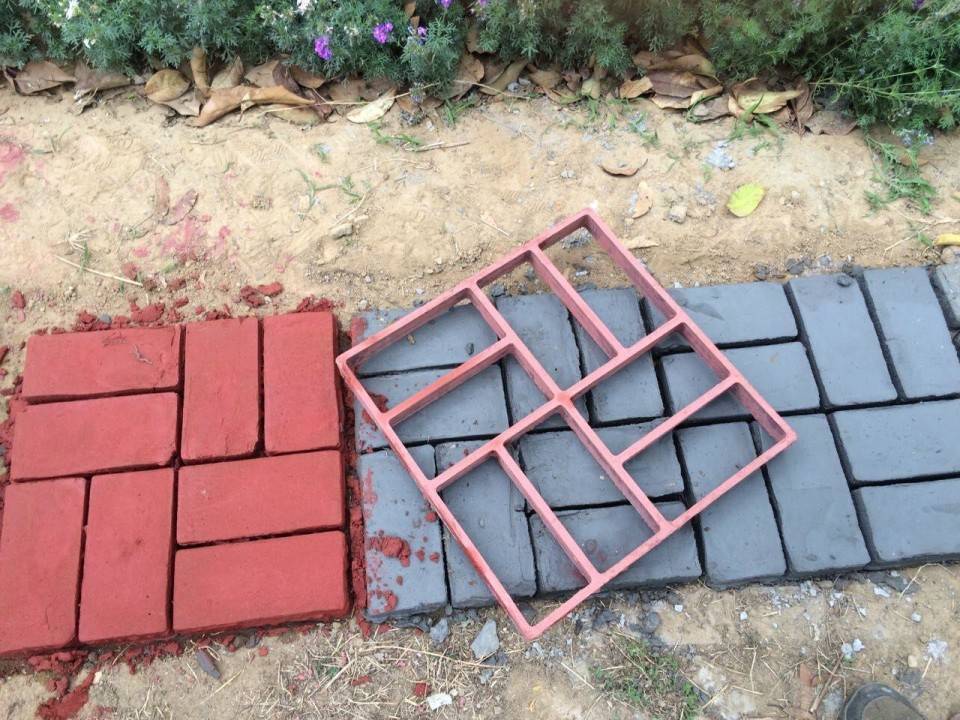

Сегодня можно решить задачу отделки тротуаров и площадок более простым способом. Для этого придётся приобрести специальную форму, состоящую из нескольких ячеек, формирующих тротуарную плитку. В данном случае речь не идёт о вибролитье, потому что заливка раствора производится по месту установки плиток. То есть, прямо на дорожках или площадках. Но эта технология укладки тротуарной плитки также относится к категории «своими руками», потому что сами элементы будут заливаться непосредственно хозяином участка.

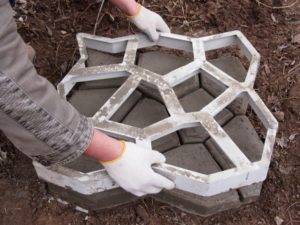

Опалубка, которая продаётся именно для данной технологии, не определяет размеры тротуарной плитки, потому что здесь огромнейший ассортимент в плане разнообразия форм. Чтобы вы поняли, о чём идёт речь, посмотрите на фото. Хотя надо отдать должное, что ячейки могут быть и геометрическими фигурами: прямоугольниками, овалами, кругами и прочими.

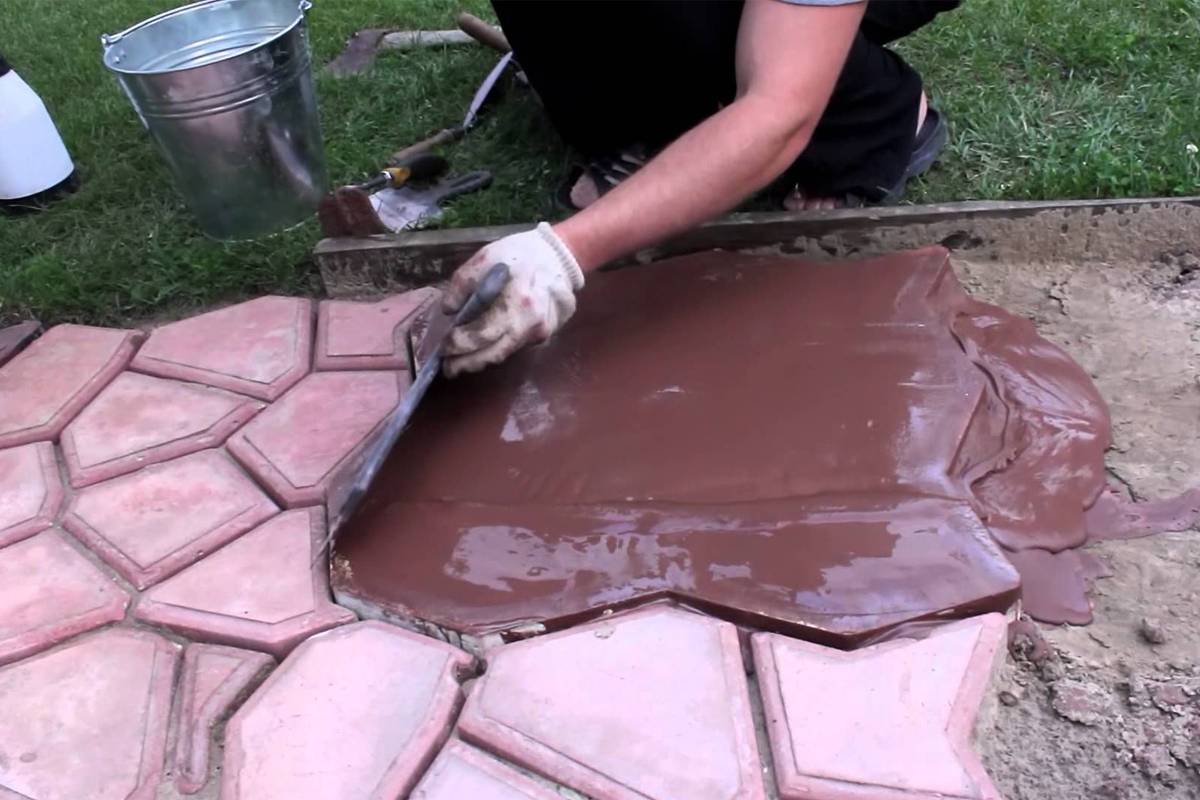

Форма под заливку тротуарной плитки по месту

Сама же технология в плане подготовки проводится точно так же, как это было описано выше с укладкой готового изделия. То есть, подготавливается основание из песка, устанавливаются бордюры. После чего форма укладывается по месту, выравнивается, и в неё заливается цементный раствор. Через два дня производится расформовка. Как видите, на высыхание уходит два дня, а значит, для увеличения скорости проведения работ придётся приобрести несколько форм.

Инструкция для самостоятельного изготовления

Тротуарная плитка создается поэтапно: подбираются или изготавливаются формы для брусчатки, далее, нужно сделать цементный раствор, в состав которого должны обязательно входить искусственные добавки (в частности, пластификатор). На последнем этапе делают заливку, формы подвергаются вибрации. Также технология предполагает необходимость сушки готовых изделий.

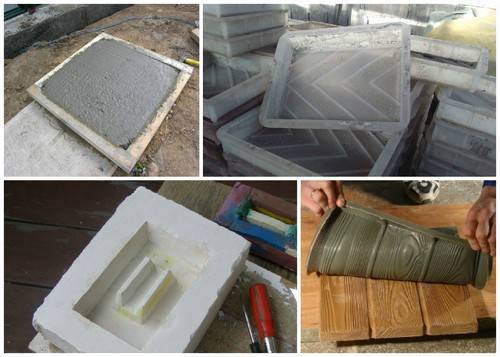

Какой форме отдать предпочтение?

Популярные сегодня варианты: резина, полиуретан, пластик. Выбор делают с учетом того, насколько масштабное производство будет запущено. Если планируется изготовление брусчатки только для дачи или с другой целью, но для укладки небольшого участка, достаточно сделать полиуретановую форму. Ее хватит примерно на 100 циклов. Такая емкость имеет и преимущества – с ее помощью делают плитку с мелкими элементами декора.

Лучшие формы для работы: являются полиуретановые и силиконовые. Они не имеют ограничений по своей конфигурации и оформлению деталей.

Более прочный аналог – пластиковая форма и брусчатка в ней может быть изготовлена до 250 раз. Но для такого варианта придется сделать опалубку. Дольше всех служит резиновая форма, а брусчатка с ее помощью изготавливается до 500 раз. Кроме того, для создания такого вида емкости не нужна опалубка.

Как подготовить раствор?

Смесь делают из расчета 1:3 или 1 доля цемента и 3 доли песка. В состав нужно обязательно включить пластификатор. Его количество рассчитывают, исходя из того, сколько будет использовано цемента. Достаточным является 10 мл пластификатора на 1 кг цемента. Количество этой добавки не должно превышать 0,5% от общей массы. Данное вещество нужно добавлять в раствор красителя, который изначально замешивается в отдельной емкости.

Пластификатор, входящий в состав смеси, представляет собой искусственную добавку, главная задача которой – повышение эластичности бетонного раствора, что поспособствует увеличению периода высыхания готовой массы.

Другое свойство – повышение прочности и в целом улучшение эксплуатационных характеристик. Дополнительно ко всему пластификатор способствует уменьшению количества пузырьков воздуха на этапе замешивания раствора.

Не следует добавлять слишком большое количество воды, так как это приведет к ослаблению прочности бетона.

В состав также обычно добавляют краситель. Его назначение – окрашивание массы в нужный оттенок, улучшение внешних характеристик изделия. Краситель разводят в отдельной емкости, делают это с учетом рекомендаций производителя данного вещества. При желании можно создать плитку в разных цветах. Краситель добавляют как в саму цементную смесь, так и окрашивают уже готовое изделие.

Спустя 48 часов, плитку можно извлекать из форм. Если не вылезает из формы, то необходимо нагреть воду, до 60 -80 градусов, и опускать в горячую воду.

Как определить необходимую консистенцию раствора?

Воду в сухой состав нужно добавлять в количестве, достаточном для получения сметанообразной массы. Если технология замешивания раствора была нарушена, избыток влаги приведет к изменению эксплуатационных качеств брусчатки в худшую сторону. Иногда в состав добавляют гравий (мелкие фракции). В данном случае количество ингредиентов меняется: песок, гравий, цемент – по две доли.

Подготовка формы к этапу заливки

Для этой задачи можно задействовать готовый раствор, который продается в строительных магазинах. Но часто делают смесь в домашних условиях, для чего потребуется набор компонентов:

• вода комнатной температуры (1,5 л);
• жидкое мыло – не более 2 ст. л. на данный объем жидкости;
• машинное масло (100 гр.).

Можно сделать смесь другого состава, задействовав олифу, машинное масло, средство для мытья посуды. Технология от этого не нарушится. Полученное средство нужно наносить на внутренние стенки формы с помощью кисти.

В процессе вибрации из раствора удаляются пузырьки воздуха и капли воды, что влияет не только на скорость высыхания, но и прочность плитки.

Заливка, воздействие вибрации

Когда изготавливается брусчатка своими руками, нужно подготовить вибростол. В бытовых условиях его успешно заменяет старая стиральная машинка в режиме отжима. На первом этапе формы нужно залить лишь до половины. Затем емкости устанавливаются на вибростол и подвергаются воздействию вибрации.

На этапе сушки нужно накрыть емкости во избежание испарения влаги, для чего используют полиэтиленовую пленку. Если на улице достаточно жарко, раствор сбрызгивают водой. Для полного высыхания дается 2 дня, однако, после этого готовые изделия нужно оставить под пленкой еще на 10 дней, а затем хранить на открытом воздухе около месяца.

Схема устройства вибростола для изготовления брусчатки

Необходимый стройматериал и оборудование

Чтобы сделать тротуарную плитку необходимо использовать качественные компоненты

Рассмотрим особенности и важность каждого компонента. . Цемент

Основой тротуарной плитки является цемент. Для производства используется марка 400. Приоритет отдается М500. Этот показатель указывает на прочность сжатия

Цемент. Основой тротуарной плитки является цемент. Для производства используется марка 400. Приоритет отдается М500. Этот показатель указывает на прочность сжатия.

Цемент М500 позволит изготовить материал с такими свойствами:

• Водостойкость.
• Прочность.
• Морозостойкость.

Важно! Используйте только свежий цемент. Покупайте цемент там, где он хранится в сухом и теплом складе

Свежесть проверить просто: возьмите горстку сухого цемента в ладошку и сожмите ее. Если он просочится сквозь пальцы, значит, он высокого качества.

Наполнитель. В состав смеси обязательно включается наполнитель.

Для приготовления брусчатки может использоваться такой наполнитель:

• Щебень мелкой фракции.
• Отсев.
• Шлак.
• Песок фракции до 0,6 мм.
• Галька.

Важно! Песок не должен иметь примеси глины и других элементов.

Вода. Для приготовления смеси применяется проточная вода из крана. Недопустимо брать жидкость из открытых водоемов.

Пластификатор. Используется для достижения следующих целей:

• Облегчения приготовления раствора.
• Сокращение расхода жидкости.
• Сокращения расхода цемента.
• Придания смеси необходимых свойств: пластичность, прочность и прочее.
• Придание готовой плитке особых свойств: морозостойкость, влагостойкость, низкий коэффициент истирания.

Пластификатор бывает в сухом виде или готовом. Покупаете доступный для вас. Большой популярностью пользуются такие составы, как Полипласт СП-1, Вестпласт, Master Silk, Plastimix F. Домашние мастера часто приобретают Суперпластификатор С-3.

Краситель. При базовом исполнении полученная брусчатка имеет серый цвет. При желании покрасить ее, используются органические или минеральные пигменты. Натуральные создают матовый окрас, искусственный – яркий и устойчивый цвет к перепаду температуры воздуха и химсоединений.Фиброволокно. Выполняет роль армирования. Значительно увеличивается прочность готового изделия. Идеально подойдет полипропиленовая фибра.

Смазка для формы. Без нее изъять заготовку из формы будет очень сложно.

Еще форма может смазываться:

1. Отработанным моторным маслом.
2. Мыльным раствором.
3. Растительное масло.

Важно! Также практикуется раствор из соли. Но спустя время на поверхности могут быть соляные разводы

Поэтому лучше использовать недорогой мыльный раствор.

Что касается оборудования, то необходимо подготовить следующее:

• Бетономешалка. Необходима для смешивания всех компонентов смеси в определенных пропорциях. При ее отсутствии все работы выполняются вручную при помощи кельмы и лопаты. Процесс этот трудоемкий, поэтому лучше арендовать на время бетономешалку.
• Вибростол. Необходим для удаления из формы с раствором воздуха и пустот. Также раствор равномерно заполняет все пространство внутри формы. Сделать его можно самостоятельно. Необходима плита и металлическая рама. Также используется пружина и вибродвигатель. Пружины фиксируются к столешнице и при помощи двигателя столешница вибрирует. Есть технология и без вибростола, но результат может быть хуже.
• Формочки. Их можно купить готовыми из силикона, пластика, полиуретана и прочее. С целью экономии можно изготовить формы тротуарной плитки своими руками.
• Ведро, тазик и другая емкость для приготовления смеси.

Для выполнения работ, также необходим сопутствующий инструментарий:

• Резиновые перчатки.
• Сухая ветошь.
• Кисточка.
• Лопата.
• Мастерок и другое.

Пошаговая технология

Тротуарная плитка своими руками изготавливается в следующей последовательности:

1. Приготовление раствора.
2. Подготовка форм.
3. Заполнение форм.
4. Сушка.
5. Извлечение из форм.

Рассмотрим каждый этап по отдельности.

1-й этап: приготовление раствора

В первую очередь подключаете бетономешалку. В нее заливаете воду и в определенной пропорции добавляете пластификатор. Пластификатор в холодной воде не растворится. Необходимо подождать, чтобы он полностью растворился во включенной бетономешалке.

Если планируется изготовление цветной самодельной тротуарной плитки в бетономешалку добавляется красящий компонент. Он также должен раствориться в жидкости. Не допускается образование комков в смеси. Как следствие на брусчатке появятся пустоты.

После этого добавляются другие компоненты: песок, щебень и цемент. Постепенно подливается вода. Не стоит сразу выливать всю пропорцию воды. Полученная смесь должна получиться эластичной.

Проверить ее качество можно так, берете на мастерок небольшой объем смеси. Если она не растекается, значит раствор имеет идеальную консистенцию.

2-й этап: подготовка форм

Купленную или самодельную форму следует смазать. Смазывается внутренняя часть формы. Следите за тем, чтобы отсутствовали пятна смазки. Форма должна быть слегка жирной, а не залитой смазкой. Также не должно быть и мало смазки, иначе будет сложно изъять заготовку.

3-й этап: заполнение форм

Теперь формы выкладываются на столешницу. Раствор следует равномерно засыпать в формы. В процессе засыпки выбростол уже может работать. Это позволит полностью удалить воздух и пустоты.

Процесс формовки на выбростоле должен проходить не более пяти минут. Если на поверхности появилась белая пенка, это указывает на отсутствие воздуха.

Важно! При продолжительном удерживании на выбростоле может произойти расслаивание компонентов. Если появилась белая пленка, то выключайте двигатель.. Существует технология по заливке двухцветной плитки

В этом случае процесс добавления каждого цвета происходит поэтапно. При этом каждый слой подвергается вибрации. Добавляется раствор иного цвета спустя три минуты. Необязательно дожидаться появления белой пенки

Существует технология по заливке двухцветной плитки. В этом случае процесс добавления каждого цвета происходит поэтапно. При этом каждый слой подвергается вибрации. Добавляется раствор иного цвета спустя три минуты. Необязательно дожидаться появления белой пенки.

В ходе вибрации могут выступать излишки раствора. Аккуратно мастерком удаляете его. В результате всех манипуляций, раствор должен равномерно заполнить всю внутреннюю часть формы.

4-й этап: сушка

На следующем этапе заготовку необходимо отправить на сушку. Процесс сушки может достигать минимум 48 часов, а то и более. Недопустимо укладывать заготовки в месте, где есть прямое попадание солнечных лучей.

Это может привести к резкому пересыханию, в ходе которого влага быстро выпарится. Такое явление снизит качество полученной заготовки.

Совет!
Чтобы влага выходила из самодельной тротуарной плитки рекомендуется накрыть их полиэтиленовым пакетом и поставить под навес.

5-й этап: извлечение из форм

По прошествии как минимум трех дней, тротуарную плитку можно извлекать. Чтобы упростить этот процесс, подогрейте воду до температуры 60 градусов по Цельсию. На 5 секунд опустите форму в горячую воду.

Под воздействием высокой температуры форма начнет расширяться. Благодаря этому плитка очень легко будет изъята. При этом будут полностью отсутствовать дефекты.

Для извлечения положите на ровную поверхность плотное одеяло. Формы кладете на него и вынимаете заготовку. Одеяло будет служить в качестве амортизации. По прошествии трех дней раствор еще не набрал всей свой прочности. Поэтому изъятую заготовку необходимо оставить для дальнейшей сушки.

Важно! Пока цементный состав еще не набрал полную твердость, изделие очень хрупкое. Поэтому будьте очень осторожны.. Хорошо, если у вас в распоряжении имеются стеллажи для сушки

На них выкладывается вся сделанная брусчатка и оставляется на 30 дней. За этот период она приобретет необходимую прочность

Хорошо, если у вас в распоряжении имеются стеллажи для сушки. На них выкладывается вся сделанная брусчатка и оставляется на 30 дней. За этот период она приобретет необходимую прочность.
