Как сделать теплицу из полипропиленовых труб своими руками

Выбор полипропиленовых труб

При проектировании будущего строения часто возникают вопросы о том, какому сечению для труб следует отдать предпочтение. Всего существует два варианта сечения: профильное и круглое.

Главный нюанс, который необходимо учитывать, – квадратное сечение подразумевает под собой высокую жесткость. Это значит, что теплица будет прочная и практичная, однако на этапе монтажа реализовать все конструктивные задумки будет невозможно. Круглый профиль, напротив, более гибкий, что дает возможность осуществить разнообразные дизайнерские решения, создав красивые и функциональные теплицы из пропиленовых труб своими руками, например, в форме арок.

Эксперты сходятся во мнении, что профильные трубы необходимо выбирать только в тех ситуациях, когда без них реально не обойтись. Это касается случаев, когда парник будет подвергаться серьезным механическим нагрузкам или находиться в тяжелых погодных условиях с сильным ветром и грозами.

Какой укрывной материал для парников выбрать

После сборки каркаса, его необходимо закрыть, понадобится укрывной материал. Стекло для укрывания парника из труб не пригодно, так как оно тяжёлое и хрупкое.

Подойдёт сотовый поликарбонат, он не бьётся, просто режется, несложно крепится, выдерживает небольшие деформации и обладает меньшим теплообменом.

Отличный вариант для парника — поликарбонат, имеющий толщину 4 — 6 мм, но в этом случае и трубы надо брать полипропиленовые с диаметром от 32 мм. Несмотря на то, что стоит поликарбонат достаточно дорого, но зато прослужит он дольше.

Можно купить и более дешёвый вариант для укрывания парника, это:

полиэтиленовая плёнка;
армированная плёнка толщиной 11 мм — она прочней полиэтиленовой, поэтому прослужит дольше;
пузырчатая — является отличным теплоизолятором;
нетканый (агроспан, агротекс, спанбонд, агрил) — более прочный по сравнению с плёнкой, отлично держит тепло и пропускает дождь, не прозрачный, что убережёт растения от чрезмерного солнца.

Крепим к каркасу

Способ укрывания парника зависит от того, какой материал вы выберете:

1. Плёнка — есть несколько способов её крепления, при помощи верёвок, скотча, сетки или саморезов. При использовании саморезов, в качестве шайбы можно подложить линолеум или кусочки от пластиковых бутылок, для защиты плёнки от повреждений. Можно приобрести специальные зажимы, они упростят работу, и обеспечат надёжное крепление. Кроме того, в отличие от саморезов, часть их можно снимать днём, чтобы открывать парник. А к деревянному коробу плёнка крепится с помощью рейки. Раскраивать плёнку следует сразу на парнике, полосы делаются длиной чуть больше размера рёбер, это требуется для закрепления.
2. Поликарбонат — крепиться к каркасу специальными термошайбами, на расстоянии 0,3 — 0,5 метра друг от друга. Между собой листья поликарбоната соединяются профилем. Укладывать поликарбонат нужно так, чтобы его внутренние каналы располагались вертикально. Края листа нужно закрыть заглушками.

1. 1. Нетканый материал — методы крепления такие же, как у плёнки.

Подготовительный этап

Строительство теплицы из труб ПВХ – несложный, но многоэтапный процесс, который требует четкого следования технологиям. Чтобы облегчить проектирование и планирование необходимых работ, основные этапы разбивают еще на несколько процессов, которые входят в общий порядок.

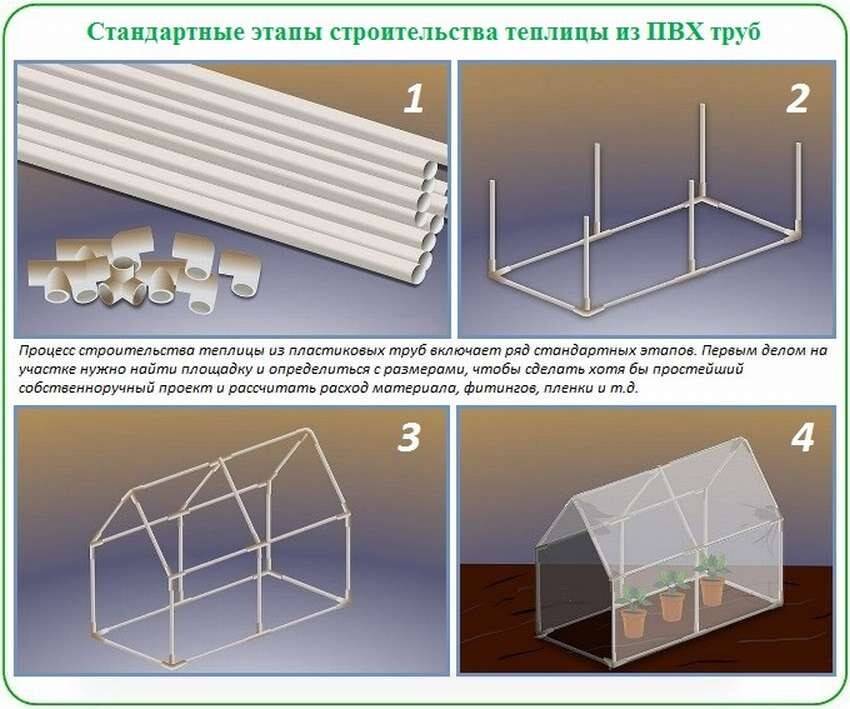

Общая схема возведения парника выглядит следующим образом:

определение требуемого количества материалов, составление чертежа с учетом условий и возможных ресурсов;
закупка необходимых материалов;
закладка фундамента;
сборка каркаса теплицы из полипропиленовых труб своими руками;
облицовка;
если в этом есть необходимость, корректировка и доработка конструкции.

Это общая универсальная схема, которая подойдет не только для теплиц из полипропиленовых материалов, но и для парников из любых других труб. Подробнее о каждом этапе строительства теплицы из полипропиленовых труб рассказано в видео.

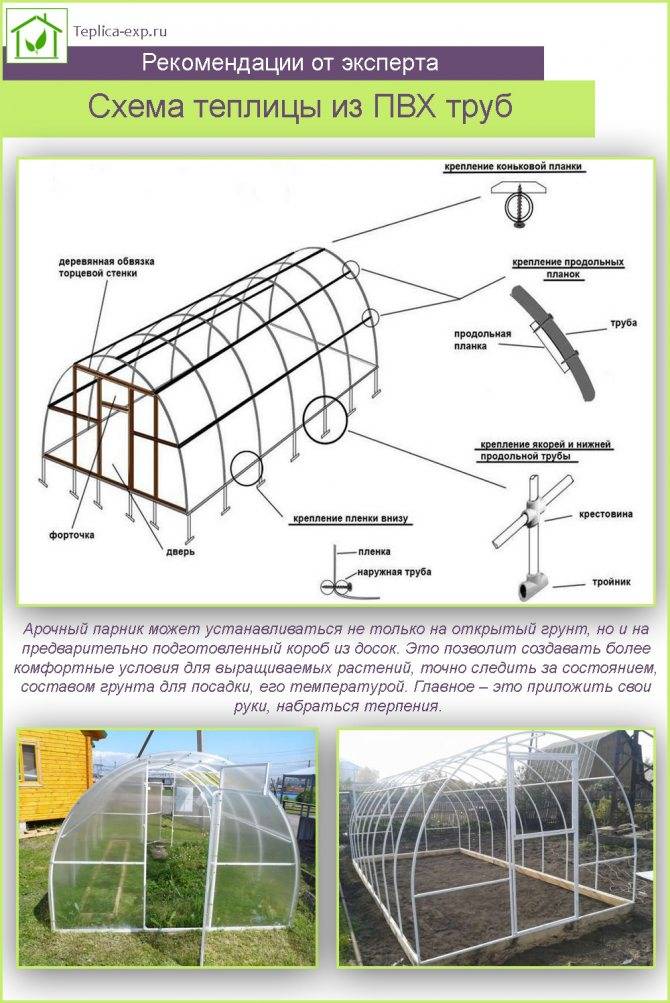

Схемы и чертежи

Для разработки чертежа не требуются особые навыки. Арочный вид теплицы – самый простой и функциональный вариант

При разработке схемы особое внимание следует уделить радиусу изгиба труб, если обшивка будет выполняться из сотового поликарбоната

Расчет количества материалов

Для обеспечения всего процесса строительства понадобится следующее:

трубы из полипропилена, желательно покупать те материалы, которые предназначены для горячего водоснабжения – они более прочные и износостойкие;
армированная пленка или сотовый поликарбонат;
брус 5х5 см из дерева;
тонкие рейки для прикрепления к брусу армированной пленки;
обрезная доска с сечением 15х3 см;
стальная проволока;
длинные пруты из арматуры;
гвозди и саморезы.

Совет! Чтобы изготовить дверные шарниры и защелки, фиксирующие пленку, рекомендуется взять дополнительно несколько труб с большим диаметром.

Опытные строители могут провести необходимые расчеты по схеме теплицы из полипропиленовых труб самостоятельно, в остальных случаях лучше воспользоваться уже готовыми решениями с чертежами, перечнем и количеством нужных материалов.

Необходимые инструменты

Из инструментов понадобится следующее:

кувалда;
бур садовый;
заточенный малярный нож;
дрель;
киянка;
ножовки по металлу и дереву;
уровень пузырьковый;
рулетка;
шуруповерт (крестовая отвертка);
нож строительный;
молоток.

К моменту закладки фундамента и сборки каркаса желательно заручиться помощью товарища, так как монтаж и обработка ПВХ-труб может отнять много времени и сил. Однако можно сделать теплицу из полипропиленовых труб и самому.

Закладка фундамента

Чаще всего для фундамента таких парников используют деревянный брус с площадью сечения 10х10 см. Он обеспечивает равномерное распределение нагрузки по всей зоне сооружения, тем самым обеспечивая его долговечность. Такой фундамент прослужит 10-15 лет, а также его легко и быстро установить.

Закладка фундамента происходит таким образом:

Распилить деревянный брус в соответствии с габаритами парника. Обработать его антисептиком, желательно, с помощью распылителя. Выложить брус на песчаную подушку. Вместо подушки можно сделать столбики из кирпича, выровненные по уровню и диагонали.
Соединить брусья саморезами и уголкам из металла. Если длина брусьев не позволяет это сделать, их можно скрепить с помощью скоб. Крепежи обязательно должны иметь защиту из оцинкованных деталей.
По периметру всего фундамента насыпать песок, тем самым закрепив основание.

На этом же этапе можно сделать разметку для дорожек и оградить ряды для насаждений.

Как сделать теплицу из полипропиленовых труб своими руками

После того как основание для парника готово, можно приступать непосредственно к сборке и обшивке теплиц из ППР своими руками.

Сборка каркаса

Перед началом монтажа основной конструкции закупленные трубы необходимо разрезать по намеченным размерам и подписать маркером, чтобы не запутаться:

400 см – 4 шт.;
190 см – 10 шт.;
180 см – 4 шт.;
140 см 4 шт.;
76 см – 8 шт.;
65 см – 18 шт.;
46 см – 10 шт.;
10 см – 10 шт.

Остальные элементы, например, для ручек, изготавливаются непосредственно в процессе установки теплицы. Она происходит по такому алгоритму:

С помощью крестовин по парам скрепить трубы 190 см попарно для создания арок.
Соединить торцевые рамки из 4 отрезков трубы и 3 тройников. Из шести частей трубы в 65 см собрать две нижние боковые стяжки. На каждую стяжку полагается по пять одноплоскостных тройников. Смонтировать две торцевые стяжки из трех труб по 76 см. На каждую стяжку полагается также по два одноплоскостных тройника.
Собрать дверные проемы согласно выбранному чертежу застройки. Затем монтируют торцевые стены, путем соединения торцевых стяжек и арок стойками, а также двухплоскостными тройниками.
Установка собранного каркаса на фундамент. Проверка диагоналей конструкции и при необходимости их выравнивание. Монтаж боковых стяжек строения. Сборка дверей и форточек по выбранной схеме. Крепеж дверей на специальные петли в дверных проемах.

Внимание! Этот алгоритм подходит, чтобы построить своими руками теплицу из полипропиленовых труб арочной конструкции, но в каждом конкретном случае нюансы могут отличаться

Обшивка

Обшивка может осуществляться при помощи пленки или поликарбоната. Каждый из материалов имеет свои плюсы и минусы. Преимущества теплицы из полипропиленовых труб под поликарбонат следующие:

хорошо пропускает свет;
эффективно удерживает тепло;
имеет высокую механическую прочность;
устойчива к ультрафиолетовому излучению;
просто и быстро устанавливается;
срок эксплуатации от 5 лет и дольше.

Из недостатков можно выделить:

сильно отражает солнечные лучи;
требует осторожного использования, так как точечные удары и царапины могут ее повредить;
если неправильно установить поликарбонат, он будет накапливать влагу и грязь.

В свою очередь пленка имеет такие плюсы:

низкая стоимость;
легко монтировать;
отлично пропускает свет.

Минусы у пленки также есть:

неустойчива к механическим повреждениям;
высокая восприимчивость к ультрафиолетовым лучам, которые разрушают ее структуру за несколько лет;
низкая теплоизоляция.

Несмотря на существенные недостатки, пленка пользуется большой популярностью в качестве основного материала для обшивки парников. Ее можно крепить на саморезы или же специальными зажимами для труб.

Как обтянуть каркас пленкой

Обшивка каркаса пленкой происходит так:

Обработка пленкой торцы теплицы. Также ее необходимо будет выровнять, убрав складки и заломы материала.
Накрытие теплицы из труб полипропилена пленкой по периметру с запасом материала не менее 30 см.
Фиксация пленки снизу с помощью стяжек или земли. Для усиления прочности областей, которые соприкасаются с дугами для теплицы из полипропиленовых труб, можно обклеить их скотчем.
Вырезание проемов под двери с пропусками от 20 см. Обшивка пленкой дверей и форточек.

Важно! На последнем этапе осуществляется подклеивание на скотч или обрезание свободных концов

Крепление поликарбоната

В обшивке поликарбонатом нет ничего сложного:

Выкраивают листы поликарбоната под размеры торцевых стен.
Закрепляют части на саморезы с термошайбами шуруповертом через каждые 40-50 см.
Обшивают двери и форточки. Накрывают верхушку теплицы поверх дуг, закрепляя его по периметру.

Вверху используют два листа поликарбоната, которые укладываются внахлест.

Материалы и инструменты

Самодельное парниковое помещение соорудить нетрудно, если применять качественные материалы, а под рукой иметь необходимые инструменты. В первую очередь вам нужно будет приобрести непосредственно ПП-трубы. Желательно выбрать материал, предназначенный для горячего водоснабжения – тогда температурные перепады будут полипропилену нестрашны.

Позаботьтесь также о приобретении материалов для покрытия теплицы. Это может быть полиэтиленовая пленка или же поликарбонат. Если отдаете предпочтение пленочной крыше, покупайте армированный материал, он окажется куда надежнее. Также вам понадобятся тонкие рейки, стальные проволоки, арматурные пруты, а еще саморезы и гвозди.

Разновидности теплиц из пропиленовых труб

Пропиленовые трубы прекрасно гнутся, для их соединения используются различные тройники, помогающие с лёгкостью воплощать в жизнь самые причудливые сооружения. А эти классические формы чаще всего встречаются на дачных участках:

арочная форма;
конструкция с односкатной крышей;
стрельчато-арочная теплица;
домик с двускатной крышей.

Теплица с односкатной крышей как отдельно стоящее сооружение возводится редко. И обычно она примыкает к уже расположенным на участке постройкам. Габариты её небольшие, а траты на возведение – минимальные, так как уже имеется стена, которая обеспечивает теплицу дополнительным теплом.

Популярная и простая теплица из пропиленовых труб – это арочная. Если почва на участке приемлема, то сооружают арку за считанные часы, не возводя фундамент. Главное в арочной конструкции – обеспечение дополнительной жёсткости и подбор требуемых труб. Но на зимний период арочное сооружение разбирают, так как оно не выдержит снег и деформируется.

Для зимы в идеале подойдёт стрельчато-арочная конструкция теплицы. Да, установка и возведение более кропотливое и сложное, но есть преимущества. Стены и торцы смонтированы так, что не позволяют снегу задержаться на поверхности конструкции. Снег просто скатывается вниз. При правильном уходе стрельчато-арочная теплица прослужит долго.

Двускатный домик вписывается в интерьер любого дачного участка. Конструкция с двускатной крышей более сложная в установке, чем арочная, но также популярна среди огородников. При условии круглогодичного проживании на участке с возможностью регулярной счистки с крыши снега, теплицу на зимний период не разбирают. Если по завершению дачного сезона посещение дачи редкое, то теплицу надо разобрать.

Иначе имеется риск деформации конструкции под тяжестью снега.

Несмотря на имеющиеся недостатки, например, демонтаж на зиму, среди всех встречаемых теплиц лидер – теплица-арка. Огороднику остаётся лишь сделать грамотный чертёж, учитывая ширину грядок и внутренние дорожки. Специалисты рекомендуют между дугами в теплице отступать 50-80 см. Чем расстояние меньше, тем постройка надёжнее. Ширина дорожек равна 35-50 см.

Внутри грядки размещаются с учётом высаживаемых культур и предпочтений.

Как возводится теплица из пластиковых труб своими руками видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

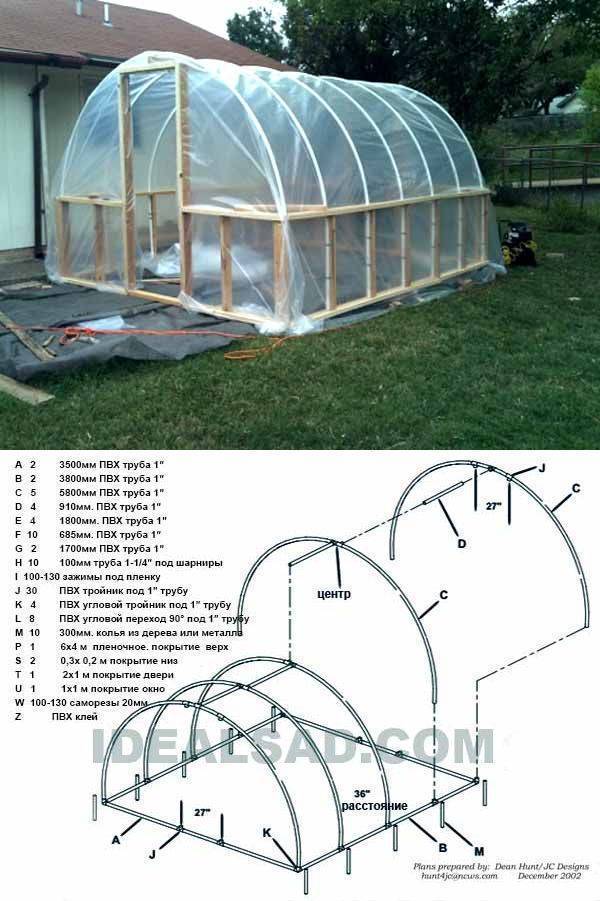

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Разновидности конструкций

Собираясь выполнить теплицу из полипропиленовых труб, вы должны выбрать форму. Размер конструкции тоже может быть разным. Учитывая гибкость описываемых изделий, их разный диаметр и длину, а также разнообразные методы крепления, теплице можно придать форму:

арки;
прямоугольника;
двухскатного сооружения;
асимметричной фигуры.

Последний вариант можно даже пристроить к основному зданию, при этом высаживать культурные растения в парник можно будет гораздо раньше, ведь внутри будет сохраняться более высокая температура, чем в случае с отдельно стоящей теплицей. Прежде чем создать каркас теплицы из полипропиленовых труб, вы можете подумать, стоит ли следовать опыту мастеров, которые сооружают конструкцию в виде куполов или шатров. Пластиковые трубы для этого вы можете приобрести длиной в пределах от 2 до 7 м. Если предпочесть более длинные изделия, то можно исключить дополнительные соединения.

Толщина и диаметр стенки подбираются с учетом размера парника. Для среднего участка уместны небольшие теплицы, которые можно собрать и разобрать при необходимости. В качестве укрывного материала можно использовать листы поликарбоната или полиэтиленовую пленку. Парники для рассады в весенний сезон покрываются пленкой. Для прочных стационарных конструкций, которые будут эксплуатироваться целый год, используется сотовый поликарбонат. Он будет способен защитить растения от холода, ветра и излишнего ультрафиолетового излучения.

Основанием могут выступить доски или короба из бруса. Многие устанавливают каркас на основе металлических прутьев, которые вбиваются в землю по периметру сооружения. Для того чтобы теплица отличалась высокой прочностью, следует использовать под неё ленточный мелкозаглубленный или столбчатый фундамент. Для последнего можно использовать блоки, кирпич, бетонный раствор или камень. Рассматривая арочные конструкции теплиц, вы можете приобрести каркас для них в специализированных магазинах. В комплекте поставляются размеченные элементы и крепления. Такие системы собираются довольно просто, для них не требуется фундамент. Необходимо будет лишь разровнять грунт на участке.
