Основание каркасного строения

Монтаж ОСБ на бетонный пол

Черновой пол из ориентированно-стружечных плит можно формировать только на сухом, «вызревшем» бетоне влажностью не более 6%. Но даже в этом случае рекомендуется использовать гидроизоляционную пленку, мембрану или обмазочный состав. Если положить ОСБ без этой защиты, то от избыточной влажности на основании может появиться плесень, грибки, очаги гниения.

Для укладки листов своими руками непосредственно на бетонную основу рекомендовано применение панелей толщиной 10-16 мм. Такое выравнивание допускается при перепадах до 2 мм на 2 м 2 . Этого достаточно, чтобы сделать черновой пол теплым и ровным. Монтаж начинается с настила гидроизоляционной подложки. Стыки фиксируются клейкой лентой. Сверху прикладываются листы ОСБ и плотно крепятся саморезами. Между стеной и кромкой чернового пола должен оставаться зазор в 2-3 мм.

Если производится монтаж на лагах, то поверх пленки сначала закрепляются брусья, в промежутки устанавливается тепло- или звукоизолирующий материал, затем сверху все закрывается листами ОСБ. В качестве термоизолятора можно использовать пенопласт, ЭППС и другие виды утеплителей.

Чтобы качественно сделать черновой пол на лагах или на основании, не забывайте постоянно проверять сделанную работу гидроуровнем. Это позволит минимизировать перепады и вовремя исправить ошибки.

С конца девяностых годов в качестве обшивки каркаса дома снаружи, как правило, выбирают ОСБ плиты толщиной 9-15мм. И если о самих панелях осб написано довольно много, то найти описание технологии обшивки каркаса начинающему строителю довольно непросто….

А отсутствие необходимой информации, как правило, приводит к ошибкам, как например обшивка каркаса плитами ОСБ встык, выбирается неверный шаг шурупов для крепления плит к каркасу дома, и т.д.

При изучении вариантов облицовки стен плитами ОСБ в материалах интернета и на различных форумах, возникает масса вопросов…

Вот только несколько самых задаваемых:

• Нужен или не нужен зазор между плитами?
• Почему на одном варианте между первым и вторым этажом есть дополнительная вставка из ОСБ панели, а в другом варианте она отсутствует?
• Как располагать плиты ОСБ при облицовке стен? Вертикально или горизонтально?
• Какой шаг шурупов выбрать при креплении панелей ОСБ к стойкам каркаса?
• Какая необходимая длина саморезов или гвоздей для крепления листов ОСБ?

И так по порядку: Оставлять при обшивке стен деформационный шов между ОСБ панелями, или крепить их встык?

Давайте подумаем… ОСБ плита, как и дерево, расширяется, или сжимается в зависимости от температуры воздуха и влажности. Что произойдет если, между панелями нет деформационного шва, легко понять взглянув на рис 1. Расширяясь плиты, сойдутся краями и покоробятся, в результате чего после первой зимы мы получим разбухшие края панелей.

Особенно актуальным деформационный шов становиться, если стены планируется обшивать не ОСБ плитами, а фанерой. Ширина деформационного шва должна составлять 3-5 мм. На практике удобней всего деформационные швы формировать используя не проставки между плитами, а вкручивая в стойку шуруп необходимого диаметра

Для крепления листов ОСБ на стене каркаса дома лучше использовать фосфатированные (черные) саморезы длиной 55-70 мм, а при работе пневматическим молотком, (если задуматься то даже на небольшой дом или хозяйственную постройку количество гвоздей, которые необходимо будет забить, идет на тысячи… так что, такой инструмент будет крайне полезен, благо на рынке сейчас появились бюджетные модели
) используются специальные «ершовые» гвозди с насечкой длинной 55-65 мм.

Длина гвоздей или саморезов, определяется следующим фактором:

Для надежной фиксации листов обшивки на стенах каркаса дома необходимо чтоб гвоздь входил не менее чем на 40-45мм в стойку каркаса стены дома. Добавляем толщину используемых листов ОСБ для обшивки каркаса обычно используют листы толщиной от 9-12-15 мм, и получаем необходимую длину гвоздей или саморезов в пределах 55-65 мм.

Гвозди и саморезы забиваются или вкручиваются с отступом минимум 10мм от кромки листа ОСБ для того,чтобы исключить раскол кромки листа. Расстояние между гвоздями (шаг) по краю листа составляет 150 мм, в центре листа 300 мм. (рис.2)

Основные варианты расположения плит при обшивке каркаса стен можно свести к трем наиболее используемым:

• вертикально рис. 3а
• горизонтально рис. 3б
• варианты с дополнительными вставками рис. 3в

Более подробно мы рассмотрим эти варианты в следующей раз…

В строительстве и ремонте для обшивки стен и потолков нередко используются различные листовые материалы. Один из таких материалов – ориентированная стружечная плита (ОСП), встречающаяся в продаже также под английским наименованием OSB (Oriented Strand Board).

Распространенные вопросы и ответы на них

В: Какой толщины оказывается оптимальный пирог утепления деревянного каркасного дома?

О: Для большинства зданий он составляет: 15см (внутренний каркас) + 5 см (перекрестное утепление) + 5*2 (декоративная внутренняя и внешняя обшивки) = 30см. Стена такой толщины неплохо выдерживает погодные условия средней широты нашей страны.

В: Как лучше выбрать тип минеральной ваты для дома?

О: Необходимо обращать внимание на толщину и плотность материала. Оптимальное значение — порядка 35

Для разных широт это значение может меняться — чем теплее регион, тем меньше плотность ваты можно брать. Для холодных широт строительство каркасных домов по канадской технологии не рекомендуется или требуется собирать дом в кратчайшие сроки. Более эффективный метод — финская технология постройки зданий.

Можно ли возводить зимой?

Каркасные дома имеют важное преимущество – их можно строить в любое время года, в т.ч. зимой

Это связано с отсутствием «мокрых» технологий при монтаже.

Однако для обеспечения зимнего строительства важно учесть следующие рекомендации:

1. Фундамент должен быть возведен в теплое время года и к зиме набрать необходимую прочность.
2. Необходимо обеспечить надежные подходы к объекту и пути подвоза материалов.
3. Стройплощадка должна иметь твердое покрытие для исключения увязание в грязи. Возможный вариант – геотекстиль для автопарковок.
4. Все стройматериалы должны быть надежно защищены от влаги.

Работы следует распланировать с учетом короткого зимнего дня. В целом, проблема зимнего строительства каркасного дома связана только с правильной организацией процесса.

Устройство перегородок внутри дома

Перегородки внутри дома выполняются в деревянном каркасе использованием звукоизолирующих материалов

Простенки, если они не выполняют несущую функцию, делаются тоньше, но тоже с обязательным наполнением внутреннего пространства.

Это необходимо для достижения следующих целей:

1. Звукоизоляция. Тишина нужна для спальных и детских комнат. Не лишним будет понизить громкость шумов или полностью их устранить в кухне или техническом помещении. Усиленная перегородка нужна для коридора и веранды.
2. Создание комфортного микроклимата для отдельной замкнутой зоны. Так делается, когда отопительная система в доме отсутствует, а владельцы недвижимости пользуются мобильными или стационарными обогревателями.

Толщина разделяющих простенков может составлять 10 см, для функциональных сооружений нужно 15-20 см.

Обустройство внутренних стен (перегородок)

Внутренние перегородки на основе многослойных конструкций отличаются от внешних совсем другими условиями эксплуатации, при которых температуры их поверхностей практически одинаковы. Поэтому и структура этих элементов строения несколько иная. Нет необходимости в использовании дополнительного утеплительного слоя, а также специальной ветровой защиты и изоляции от влажных испарений.

В перегородках каркасного дома преимущественно используются звукопоглощающие материалы, которые одновременно выполняют теплозащитную функцию.

К категории таких изделий относятся следующие наименования:

• минеральная вата акустическая с клеящейся основой (обеспечивает снижение шума на 5–8 дБ);
• изовер (его не следует путать с изоплатом, применяемым при наружной отделке);
• вспененный полиэтилен, называемый еще изолоном, который отличается повышенным показателем звукопоглощения;
• вспененный каучук, по виду напоминающий пористую резину и способный демпфировать (поглощать) любые нежелательные вибрации;
• обычный или графитированный войлок;
• гипсокартон, обладающий хорошими звукопоглощающими свойствами и закрываемый сверху декоративной отделкой.

С целью улучшения звукоизоляции во внутренних перегородках изолирующие плиты монтируются без видимых зазоров (их стараются укладывать по возможности плотнее одну к другой).

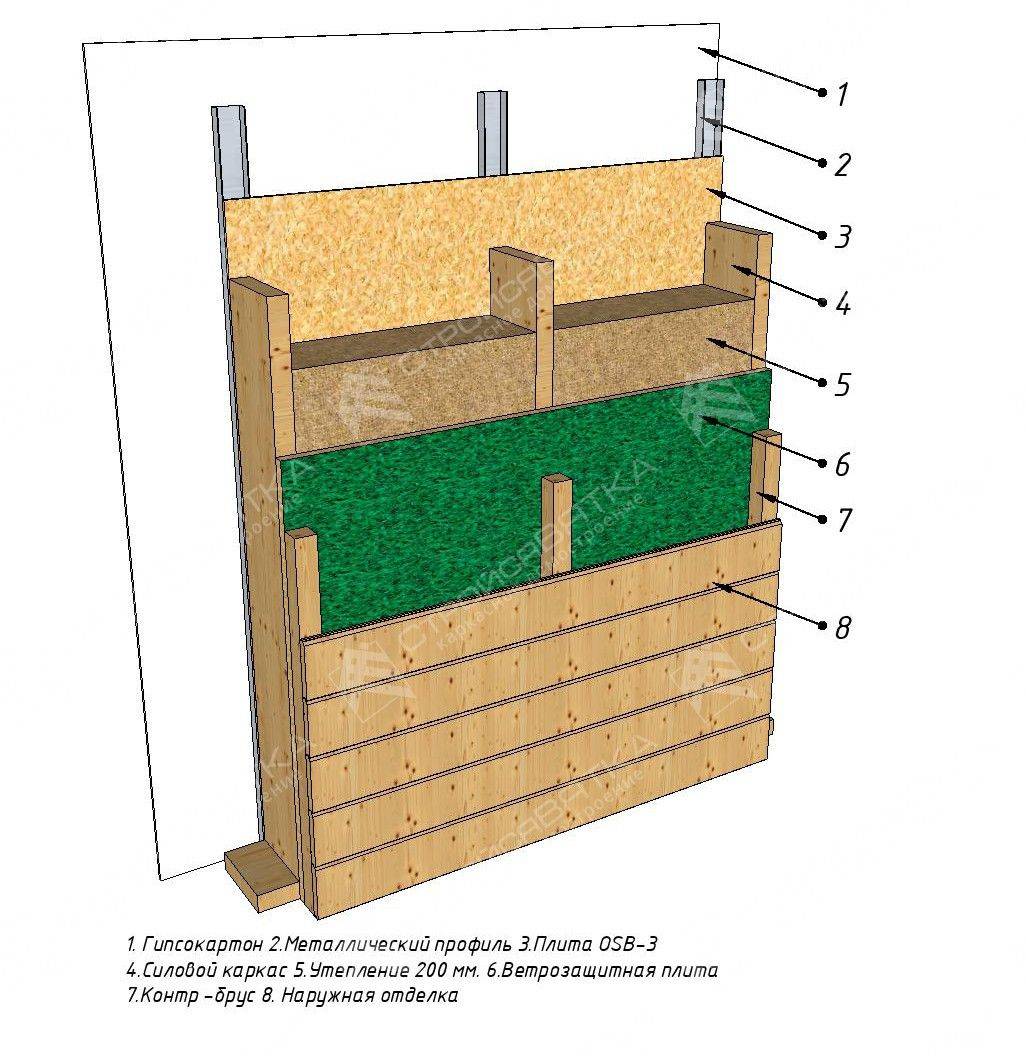

Скандинавский пирог стены каркасного дома

Потомки викингов всегда отличались активным внедрением прогрессивных технологий и новинок во все области своей жизни. Швейцарские часы, Глок, банковская тайна, многоэтажные дома из деревянного каркаса…

В отличии от США, Финляндия, Швеция и Нидерланды — небольшие страны и внесение изменений в нормы и правила строительства каркасных домов в них происходит чаще и быстрее. Что не замедлило сказаться на многих конструкциях каркасного дома. Первое, что приходит в голову — это фундамент. Например, так называемая УШП (утеплённая шведская плита) или финский фундамент (полы по грунту).

Вот и в пирог стены каркасного дома скандинавы внесли ряд интересных материалов и технологий.

Особенности:

перекрёстное утепление (дополнительный слой утеплителя во внутренней обрешётке каркасной стены), использование вместо ветрозащитной плёнки ветрозащитных панелей (Isoplaat), использование ОСП в качестве внутренней обшивки каркасной стены, большое внимание к энергоэффективности конструкций каркасного дома, в том числе каркасных стен

Плюсы:

данная конструкция стены «теплее», чем другие варианты.

Минусы:

• сложная конструкция,
• высокие трудозатраты,
• высокая стоимость.

Мне нравится4Не нравится2

За и Против использования ОСП

• Долговечность материала, подтвержденные долгими годами использования;
• Простой монтаж без привлечения спецтехники и бюджетность;
• Механическая стойкость плит;
• Внешнее сходство с натуральным деревом.

Доводов «против» не так много. Основной – спорный состав материала. Для склеивания древесных стружек используют клеевой состав. В общем объёме плиты клей составляет 5-10%.

Некоторые недобросовестные производители, стремясь снизить себестоимость продукции, добавляют в её состав формальдегиды, небезопасные для здоровья людей. Покупка ОСБ только у хорошо зарекомендовавших себя поставщиков поможет избежать данной проблемы.

Крепление ОС- блоков на каркас из дерева

Существует два основных способа крепления:

• На специальную обрешётку.
• Сразу к деревянным элементам конструкции.

Второй вариант является боле распространенным, так как занимает меньше времени и не требует дополнительных финансовых вложений.

Инструкция

Вариант без обрешетки позволяет достичь максимальной жёсткости стены. Этапы выполнения работ следующие:

• После сооружения остова «каркасника» из деревянных стоек, снаружи на них монтируются стружечные блоки;
• На плитный материал натягивается изоляционная мембрана;
• Сооружается вентзазор;
• Оформление финишной отделки.

Инструменты

Блоки прибиваются к стойкам каркаса специальными гвоздями с нарезкой кольцами или винтами. Гвозди должны выступать из толщи плиты на 2-3 см. Также пригодятся следующие инструменты:

• Рулетка;
• Ножовка;
• Строительный или простой карандаш;
• Уровень;
• Отвес;
• Молоток;
• Электролобзик и так далее.

Данный перечень может быть дополнен болгаркой, дрелью, шуруповертом и набором отверток.

ОС-блоки с металлокаркасом – как скрепить?

Такая комбинация идентична креплению к деревянным стойкам «каркасника», с той разницей, что используют саморезы по металлу, с таким расчетом, чтобы они выступали из блока на 12-20 мм.

Инструкция

Сборка металлокаркаса со стружечными блоками имеет такие нюансы:

1. Саморезы вгоняются с «шагом» 120-140 мм;
2. Между основание дома и нижней ОСП оставляется небольшой водоотводящий промежуток. Достаточно 15 мм;
3. Невилировать сезонное расширение плит можно таким же зазором в несколько миллиметров.
4. Все внешние проёмы в доме удобнее всего вырезать циркуляркой или лобзиком.

Вкручивать саморезы в каркас из металла быстрее и удобнее шуруповёртом.

Укладка ОСП на утеплитель и обрешётку

Применение обрешётки между утеплителем и OSB плитами имеет свои достоинства:

• Плоскость стен становится ровнее;
• Позволяет воздуху свободно циркулировать в «начинке» стены;
• Предотвращает деформацию плит при сменах температурного режима.

Инструкция

Крепление ОСБ осуществляется с нижнего угла здания. Предварительная обработка материала не нужна. Монтируемые плиты можно располагать горизонтально или вертикально.

Этапы выполнения работ:

1. Правильность расположения первой плиты проверяется отвесом или уровнем.
2. ОСБ к обрешётке крепится саморезами или специальными гвоздями;
3. Укладку лучше осуществлять в длину здания, т.е. вторая плита укладывается не рядом с первой, а над нею с зазором в 2-3 мм.
4. Далее по тому же принципу, обшивается все остальные стены каркасного дома.

По завершению работ застройщик получает идеальную ровную поверхность, готовую для дальнейшей отделки.

Инструменты

Обрешётка может быть деревянной или из профилированного металла. К стене она крепится обвесами – специальными металлическими пластинами.

В остальном же набор инструментов, необходимых для выполнения монтажных операций будет аналогичен перечню, приведенному выше: рулетка, ножовка, болгарка, отвесы, уровень, карандаш, молоток, шуроповерт и так далее.

ОСБ внутри

Плиты ОСБ внутри каркасного дома также используют. Материал повышает звуко- и теплоизоляцию строения.

Порядок работы с ОСП

1. На стенах фиксируется утеплитель. В этом случае рекомендуется использовать минеральную вату. Она надежно фиксируется в вертикальном положении и не скатывается вниз.
2. Выполняется пароизоляция стен. Для этого сверху утеплителя фиксируют пароизоляционную пленку. Она защитит строительное основание от попадания влаги, продлив тем самым эксплуатационный период здания. Для фиксации материала используют строительный степлер. Пленка фиксируется внахлест друг на друга на 10-15 см. Стыки склеиваются между собой с помощью малярного скотча.
3. Крепятся ОСП плиты. После этого выполняется декорирование. Поскольку платы имеет неровную поверхность, рекомендуется выбирать такой вариант отделки, чтобы эти недостатки скрыть. Если, например, панели покрасить, то будут видны все недостатки, негативно повлияет на внешний вид отделки.

Не всегда панели ОСП используют только для черновой работы. Их оригинальная фактура сама по себе является привлекательной, поэтому плиты применяют и в качестве декоративного материала внутри помещения, как показано на многих видео-уроках.

Панели ОСБ под чистовую отделку

В первую очередь выполняется обрешетка. Для этого по бокам стен, а также на потолке и поле крепятся рейки. Далее профили фиксируются по всему периметру. Они крепятся таким образом, чтобы стык панелей приходился точно на рейку. Профили монтируются с использованием правила, чтобы после крепления плит поверхность получилась ровной без вздутий и впадин.

На профили фиксируют панели. Для их монтажа используют саморезы. Плиты крепятся с небольшим зазором в 3 мм. Для повышения привлекательности материала можно покрыть его прозрачным лаком.

Лучшее видео по теме

Здесь вы найдете видео — наглядное пособие, популярно и поэтапно объясняющее, как делать отделку стен, пола и потолка различными материалами.

Обработка стен декоративными штукатурками:

Кладем плитку:

Клеим обои:

Работа с гипсокартоном:

Возможно, та же вы захотите ознакомиться с основными принципами каркасного строительства , с методами утепления дома , с отзывами реальных жильцов . Сравнить каркасные дома с домами из бруса можно .

Большой популярностью сейчас пользуются каркасные дома – недорогие и простые в строительстве, энергосберегающие и экологически чистые. Многие принимаются за строительство каркасного дома собственноручно. Следующим этапом после того, как будут закончены строительные работы, должна быть внутренняя отделка каркасного дома. Стоит учитывать, что каждая из стен такого дома является несущей, и прежде чем сделать в ней отверстие для окна, ее предварительно нужно усилить.

Для внутренней отделки каркасного дома можно использовать деревянную вагонку, гипсокартон, ПВХ вагонку и ОСП плиты.

Первоначальные этапы работы

Все работы по внутренней отделке начинаются с составления дизайнерского плана. В нем должны быть описаны следующие моменты:

• места расположения розеток и их виды
• места расположения выключателей
• виды материалов, используемых в отделке
• количество всех материалов
• отдельные зарисовки сложных дизайнерских решений, будь то коробы, ниши, арки, полки и пр

Когда у вас на руках есть план, подготовьте все материалы и оборудование, которые могут вам пригодиться. Это: рулетка, шпатель, уровень, шуруповерт, перфоратор, строительный нож, расходники. Только после этого можно начинать отделку.

Этап второй: фундамент

Во время работы проектировщика, скорее всего вы уже определились с тем, какой фундамент вы будете делать. Вариантов много, но, как правило, выбирается из трех основных:

• ленточный
• столбчатый
• свайный или свайно-винтовой

Фундамент с опалубкой

Когда траншея готова, необходимо установить опалубку. Если вы не хотите заморачиваться, вы можете приобрести в магазине уже готовую, съемную или несъемную опалубку. Если вы хотите сэкономить – сколотите ее своими руками, используя доски и плотную пленку.

Когда опалубка готова, заливаем цементную смесь и ждем пару недель, чтоб она высохла и затвердела. Если погода сухая и теплая, этот процесс идет быстрее. Если погода влажная или начались дожди — фундамент стоит укрыть пленкой.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

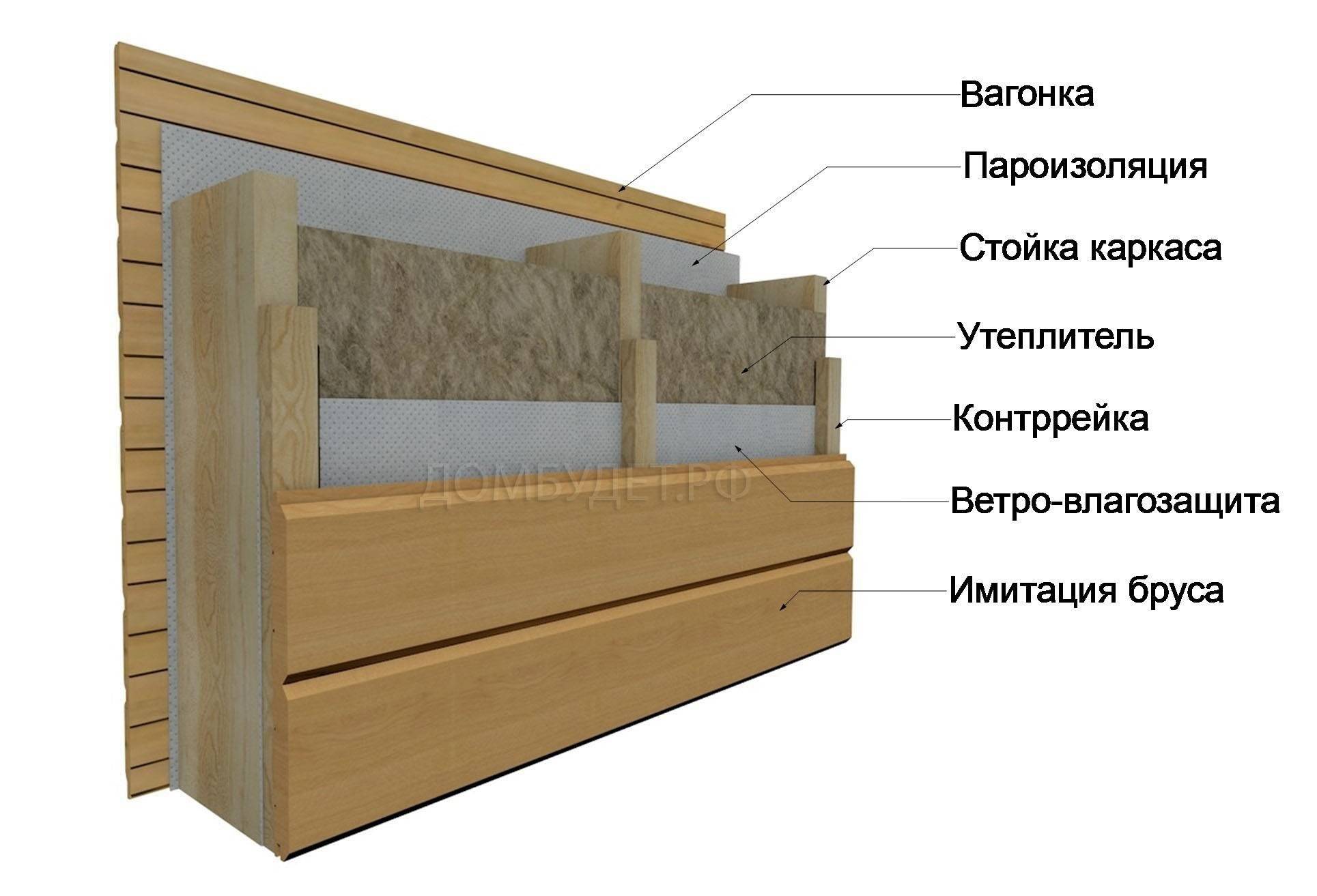

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Типы каркасов и технологические цепочки их сборки

Platform (платформа)

Монтаж по этой системе позволяет применять наилучшие наработки в отрасли строительства скандинавских или канадских каркасных домов. Суть его в том, что фрагменты стен (каркасы, щиты или панели) собираются на стройплощадке в горизонтальном положении либо в заводских условиях. Перед их установкой на место на фундаменте уже должна быть подготовлена платформа, представляющая собой утепленное перекрытие (пол) первого этажа. Следующее межэтажное либо чердачное перекрытие монтируется на вертикально закрепленные внешние и внутренние стены. Поверхность его чернового пола, в свою очередь становится рабочей площадкой для монтажа стропильных конструкций либо этажных (мансардных) панелей.

Balloon (балун)

Постепенно утрачивает свою былую популярность, все больше вытесняясь технологией строительства каркасных домов по типу Platform. Изготавливается Balloon по характерной каркасно-рамочной методике. Его отличительная черта – стойки стенового скелета без межэтажных разрывов. Поэтому лаги перекрытий крепятся сбоку либо врезаются в вертикальные каркасные элементы, а не укладываются сверху на них.

При полной ручной сборке такая схема позволяет максимально быстро уйти под крышу, чтобы спокойно продолжать дальнейший монтаж независимо от дождей. Для этого сначала выставляют внешние несущие конструкции на 1-2 этажа, накрывают их кровлей, а затем, монтируют внутренние перегородки и перекрытия, прокладывают коммуникации, выполняет утепление и обшивку каркаса всего здания.

Timber Framing (каркас из бруса)

Каркасы из бруса известны нам по характерным постройкам в стиле, получившим свое распространение еще в средневековой Европе. Они возводились по так называемой немецкой технологии строительства каркасных домов, хотя аналогичным подходом руководствовались зодчие и многих других стран – Финляндии, Австрии, Италии и т.д. Технически конструкция считается фахверковой, где нагрузка ложится на стойки, балки и наклонные подкосы, выполненные из бруса. Несущие элементы из древесины подчеркнуто оставляют с внешних сторон стен (снаружи или внутри помещений). Таким образом, они выполняют еще и эстетические функции, являясь составляющими дизайна фасадов или интерьеров. Особенно эффектно смотрится дубовый каркас с темной тонировкой на светлом фоне ячеек.

Для заполнений Timber Framing исторически использовались многие строительные материалы, например, саман, камень, кирпич, брус. Современники дополнили этот список щитовыми конструкциями с утеплителем внутри.

Настоящий фахверковый дом относится к наиболее дорогому сегменту каркасного домостроя. Во-первых, для него требуется массивная древесина высокого качества. Цена материала растет в прогрессии особенно, если для проекта используются длинномерные ровные балки из ценных пород леса. Конечно, сейчас их повсеместно заменяют на клееный брус, но он также обходятся недешево. Во-вторых, изготовление узлов Timber Framing – удел плотников довольно высокой квалификации. Им приходится сопрягать многометровые элементы из древесины через шипы и выборки с точностью до миллиметра. Подобный уровень мастерства приходит после многолетней работы под руководством истинных профи.

Pole Framing (каркас из столбов)

Еще одна схема создания деревянно-каркасных сооружений. Начало её широкого внедрения было положено в 30-х годах прошлого столетия в США. Несущая конструкция постройки формировалась из бревенчатых или  брусовых столбов непосредственно закопанных в землю либо встроенных в фундамент. Pole Framing отличался высокой рентабельностью, скоростью строительства и позволял возводить вместительные сооружения хозяйственного назначения (склады, ангары для хранения техники или сельхозпродукции и т.д.).

Сегодня здания на каркасах из столбов также в основном строятся для производственных, хозяйственных или коммерческих целей. Однако они могут адаптироваться и под жилые нужды, что во многом зависит от типа обвеса (рубашки, обшивки) рамы. Например, если на столбы под кровлей набить профнастил, сайдинг, доску (обрезную или необрезную), то получим защищенное от дождя и ветра помещение. Его можно использовать под склад или ангар. Если же зашить столбы с двух сторон вагонкой, проложив между ними утеплитель, обустроить полы, потолки и подвести коммуникации, то получим уже вполне пригодное для проживания сооружение.

Схема и чертеж

Сегодня множество проектов строений каркасного типа со схемами делаются в специальных программах для ПК, куда достаточно занести некоторые данные и система сама составит подробный чертеж.

Для программы требуются следующие параметры:

• точное расположение наружных и внутренних стен;
• количество внутренних помещений;
• толщина будущих простенков и материалы для их устройства;
• вид грунта и уровень влажности, климатические и геологические особенности региона.

Схема будущей стены включает в себя следующее:

• площадь и тип,
• местоположение проемов для дверей и окон,
• способ крепления и соединения модулей,
• сэндвич.

В последний пункт входит последовательность слоев «бутерброда» и параметры используемых материалов (вид, толщина, способ крепления и т.д.).

Недостаток чертежа, разработанного на компьютере в том, что электронный мозг не составит сметы на выполнение работ и не проанализирует особенностей грунта и климата для составления правильного проекта.
