Монтаж перекрытий в каркасном доме своими руками по скандинавской технологии: виды пароизоляции

Устройство коммуникаций в перекрытии

В перекрытие каркасного дома следует предусмотреть удобное и безопасное размещение коммуникаций, таких как электричество и водопроводные трубы.

Электричество

Для установки электрической проводки в перекрытии необходимо выполнить следующие шаги:

1. Проектирование системы электроснабжения с учетом потребности дома, планировки помещений и расположения розеток и выключателей.
2. Установка распределительного щита на первом этаже, откуда будет подводиться электропроводка в перекрытие.
3. Прокладка металлической трубы для защиты проводки от механических повреждений. Труба должна иметь соединительные муфты для удобства монтажа и обеспечения защиты.
4. Укладка электрических проводов внутри металлической трубы. Провода должны быть закреплены каркасом дома с помощью кабельных скоб.
5. Установка розеток, выключателей, светильников и другого электрооборудования.
6. Подключение электропроводки к распределительному щиту.

Водопроводные трубы

Для установки водопроводных труб в перекрытие необходимо выполнить следующие шаги:

1. Проектирование системы водоснабжения с учетом потребности дома, планировки помещений и расположения сантехнического оборудования.
2. Установка водяного насоса или другого источника воды, если это требуется.
3. Прокладка медных или пластиковых труб для подвода холодной и горячей воды. Трубы должны быть закреплены каркасом дома с помощью скобы или шлангодержателей.
4. Установка смесителей, кранов и другого сантехнического оборудования.
5. Подключение водопроводных труб к источнику воды и распределительной системе.

Для обеспечения безопасности и надежности устройства коммуникаций в перекрытии, рекомендуется проконсультироваться с профессионалами и следовать рекомендациям строительных норм и правил.

Последовательность монтажа полового основания

При самостоятельном возведении загородного жилого дома каркасной конструкции предварительно необходимо изучить технологию строительства, последовательность выполнения монтажных работ

При этом особое внимание рекомендуется обратить на обустройство половых оснований, в т.ч. порядок монтажа

Подготовительный этап

Устройство пола в каркасном доме начинается с проверки горизонтальности возведенного фундамента. Плоскость основания должна быть ровной без значительных отклонений. Для этого используется строительный уровень, измеряется высота фундаментного основания в разных точках, проверяется соответствие диагоналей.

На данном этапе обязательно выполняется гидроизоляция фундамента. Для этой цели можно использовать рубероид, специальную гидроизоляционную пленку, мастику либо другие доступные материалы.

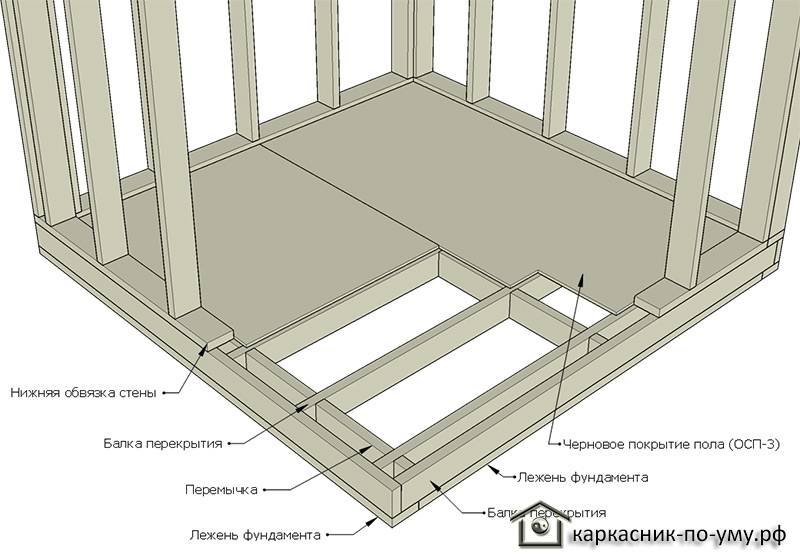

Монтаж лежней

Для изготовления лежней используют брусья либо строительные доски, минимальная ширина которых 15 см, толщина – 5 см. Они монтируются по всему периметру и площади здания, фиксируются анкерами.

Порядок монтажа лежней:

• Доски (бруски) укладывают на фундамент, лишние части обрезают и временно убирают для выполнения подготовительных работ;
• Определяют точки для болтовых соединений;
• В бетонной ленте делают отверстия;
• Укладывают гидроизоляционный материал;
• Укладывают доски (бруски), фиксируют анкерами;
• Строительным уровнем проверяют ровность укладки элементов конструкции, горизонтальность полученной плоскости. При необходимости с помощью дополнительных подкладок устраняют неровности.

Монтаж опорных балок

В качестве опорных элементов конструкции половых оснований используют деревянные балки, установка которых осуществляется в такой последовательности:

• Еще на этапе проектирования дома, в т.ч. перекрытий, на чертежах отмечают точки монтажа опорных балок с указанием расчетной высоты данных элементов. По этим точкам опоры устанавливают по периметру каркасной конструкции, а между ними натягивают веревку. Так проверяют правильность установки балок;
• Далее между опорами монтируют горизонтальные брусья сечением 10х10 см, под которые предварительно укладывают гидроизоляционный материал. Опоры фиксируют к балкам гвоздями.

Монтаж опорных стоек выполняется нижним концом в специально подготовленные «карманы» на нижней обвязке. Для фиксации верхней части элементов конструкции используют специальные вкладыши. Если балка немного длиннее расчетной высоты, ее обрезают до требуемого уровня. Для более надежной фиксации и увеличения жесткости конструкции дополнительно используют деревянные укосины. К лежням балки крепят с помощью специальных рифленых гвоздей.

Выполнение обвязки

После установки опорных стоек каркасного здания выполняется верхняя обвязка. В качестве расходного материала применяется строительная доска толщиной 5 см. Ширина стройматериала зависит от используемого утеплителя и нагрузки, создаваемой на конструкцию.

Последовательность выполнения обвязки:

• Укладка досок параллельно балкам по всему периметру постройки. Пиломатериал укладывают торцом, фиксируют через каждые 20 см гвоздями;
• В процессе монтажа сразу отмечают места для монтажа лаг (40 см от углового бруса обвязки);
• Предварительно обрезанные лаги крепят к обвязке, лежням и балкам.

Утепление полового основания

Устройство пола в каркасном доме требует обязательного утепления. Многие для этой цели используют минеральную вату, которая требует дополнительной защиты от влаги. Поэтому в пирог перекрытия обязательно должна входить гидро- и пароизоляция.

Пароизоляционная пленка укладывается поперек лаг с небольшим провисанием материала. Все стыки проклеивают скотчем, саму пленку фиксируют степлером к деревянным элементам конструкции.

Утеплительный материал кладут между лагами достаточно плотно, чтобы на стыках не было щелей. Поверх утеплителя укладывается гидроизоляционная пленка и монтируется черновой пол.

Инструкция по креплению пароизоляции

FAQ. Частозадаваемые вопросы по пароизоляции каркасного дома

Какую пароизоляцию выбрать для стен каркасного дома

Для стен да и вообще лучшая пароизоляция для каркасного дома — это обычная полиэтиленовая пленка толщиной 200 микрон (не тоньше).

Но если вам очень хочется, что можно купить пароизоляцию Изоспана или Ютафола, но по мне — это лишняя трата денег. Американцы обычно используют именно полиэтилен и без всяких брендов.

Возможен ли каркасный дом без пароизоляции?

В некоторых климатах, например южных, действительно возможно строить каркасные дома без пароизоляционной пленки. Но эти варианты индивидуальны и нужно очень четко рассчитывать пироги и точку росы. Я бы не стал так экспериментировать

Нужно ли проклеивать пароизоляцию и как?

Да! Проклеивать пленку можно как специальным бутилкаучуковым скотчем, так и клеем. Только так правильно, не проклеивать пароизоляцию нельзя.

Как делать пароизоляцию на видео:

Максим Казаков

Самостоятельно спроектировал и своими руками строю каркасный дом по всем правилам каркасного домостроения. Веду блог о правильном каркасостроении по канадской и скандинавской технологии. Строю и проектирую каркасные дома. Почта для связи: maximkazakovnn@gmail.com

Расчёт нагрузки перекрытий

Суммарная нагрузка складывается из веса самой конструкции – константа, и нагрузки используемых в слоях изоляции и отделки материалов – переменная. Оптимальное значение – не более 250 кг на 1 м.кв. Полная нагрузка – это константа + переменная величина.

От того насколько верно произведены все необходимые вычисления, зависит сколько времени прослужит дом своим хозяевам. Проще выполнять расчеты с помощью специальных строительных калькуляторов.

Внимание! При самостоятельном вычислении предельно допустимых нагрузок необходимо просуммировать вес стяжки, утеплителя, перегородок и мебели, которая будет находиться в помещении. Все необходимые для расчета цифры можно взять в соответствующих справочниках

Виды перекрытий

В строительном деле известны следующие перекрытия:

• Чердачные;
• Межэтажные;

• Цокольные;

• Подвальные.

Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

• сами балки;

• накат;
• пол;
• утеплитель.

Особенности пароизоляции потолка из дерева

Монтаж любого материала достаточно прост. Из-за разнообразия сложно привести один универсальный способ. Чаще всего производитель указывает точные рекомендации по применению его материала и требования к выполнению работ.

Производители чаще всего выпускают одновременно гидро- и парозащиту. Лучше всего для изоляции утеплителя и древесины от влаги выбрать две пленки (пароизоляционную и гидроизоляционную) у одной компании. Это позволит говорить о надежной защите и соблюдении технологии.

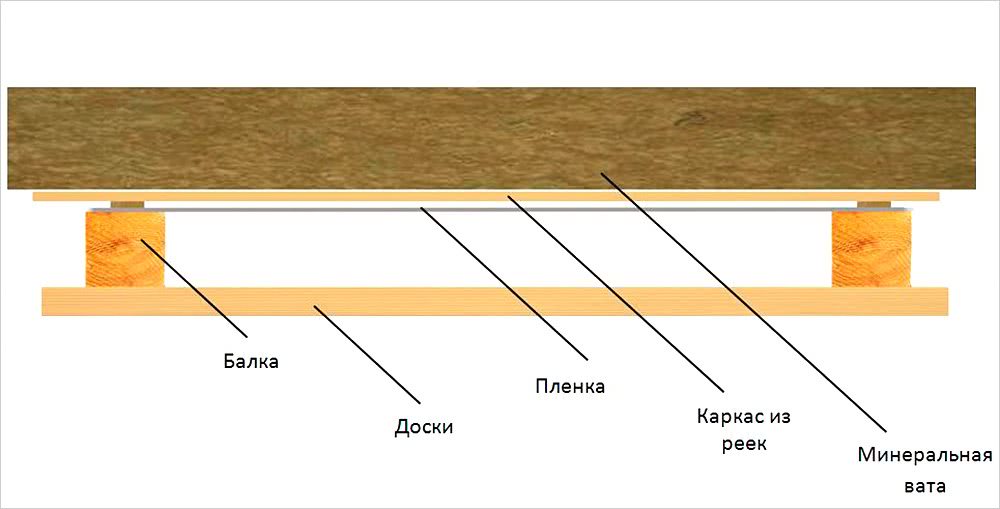

Схема пароизоляции потолка

По поводу закрепления материала внутри помещения (а он всегда крепится именно с внутренней стороны, ограждая элементы от теплого воздуха помещения, независимо от того, какая конструкция подвергается отделке) можно привести следующие рекомендации домашним мастерам:

• Не стоит забывать о многослойности конструкции потолка. Если перечислять слои, закрепленные изнутри снизу вверх, то получится следующая последовательность: обшивка, пароизоляция, каркас перекрытия, утеплитель, гидроизоляция, конструкция пола. Этот порядок подойдет для междуэтажных и чердачных перекрытий. При укладке материала со стороны чердака расположение пароизоляции, утеплителя и гидрозащиты относительно друг друга не меняется.
• Перед укладкой материала требуется грунтование поверхности составами, включающими в себя антисептические компоненты.
• Крепить последующие слои можно только после полного высыхания грунтовки.
• Пароизоляция должна заходить на стену не менее чем на 20 см. Также нужно обеспечить нахлест полотен материала (минимум 10 см) и проклейку мест стыка и прикрепления к каркасу скотчем.
• Поверх пароизоляции монтируют обрешетку, на которую будет крепиться обшивка потолка. Обрешетка может быть как деревянной, так и из металлического профиля.

Пошаговая инструкция строительства каркасного дома

Технология строительства

Как продлить срок эксплуатации перекрытий

На то, как долго прослужит каркасный дом и его перекрытия влияют: климата местности, качество используемых материалов, соблюдение рекомендаций специалистов и так далее. По регламентам ГОСТов и СНиПов, действующих в данной сфере, период эксплуатации перекрытий из древесины составляет 50 лет, из железобетонных конструкций 100 лет.

К достоинствам домов на каркасе относится то, что любые перекрытия: пола, чердака, между этажами, могут быть заменены на новые без вреда для коробки здания. Использование пропиток, созданных специально для деревянных конструкций увеличит срок «жизни» каркасного строения.

Для деревянных перекрытий

Для увеличения срока службы деревянных перекрытий рекомендуется:

• Не использовать для строительства пиломатериалы естественной влажности;
• Выбирать только качественные и долговечные материалы. В частности, можно использовать лиственницу, сосну или ель, которые отличаются великолепными эксплуатационными характеристиками и продолжительной эксплуатацией;
• Выполнять обработку древесины специальными защитными составами;
• Заблаговременно позаботиться о вентиляции «каркасника».

Для сохранения качества пиломатериалов следует повторно покрыть дерево слоем антисептика через 7-8 лет после завершения строительных работ.

10 правил, позволяющих продлить срок эксплуатации перекрытий;

1. Для обустройства перекрытий следует выбирать только качественные и высокопрочные материалы с долгим сроком службы;
2. На деревянные конструкции пагубно воздействуют перепады температур, поэтому обязательным условием является постоянное проживание людей в доме;
3. При выполнении монтажных работ следует провести тщательную изоляцию балок перекрытий;
4. Обеспечить защиту деревянных элементов от гниения. Для этого достаточно регулярно проводить обработку дерево влагоотталкивающими составами;
5. Проведение регулярных обработок от огня и микроорганизмов. Очень часто для этого используются специальные серные шашки;
6. На срок службы всего каркасного дома и его отдельных элементов влияет правильно оборудованная вентиляция;
7. Выбор качественных утеплителей с долгим сроком службы;
8. Предусмотреть доступ к чердачному помещению и подполью с целью проведения мелких, ремонтных работ;
9. Четкое соблюдение технологии строительства и грамотные расчеты;
10. Обязательное наличие проекта и его соблюдение при возведении дома.

Заключение

Процесс монтажа верхних и нижних перекрытий каркасного дома отличается своими нюансами и спецификой, о которых следует узнать заранее. Перед началом работ необходимо составить подробный план, выполнить расчеты и определиться с материалами.

Благодаря сравнительно небольшому весу пиломатериалов монтаж может осуществляться своими руками, без привлечения специальной техники.

Очень важно, выполнять все работы с соблюдением установленных технологий и требований стандартов. В этом случае деревянные конструкции здания не доставят хлопот на протяжении многих лет

Монтаж фундамента

Технология строительства предусматривает применение мелкозаглубленного ленточного, столбчатого или блочного фундамента. Прочность основы повышают при помощи арматуры и монолитной обвязки. Сделать качественный фундамент можно только после проведения геологического анализа грунта.

Варианты устройства ростверка на винтовых сваях В случае монолитного фундамента необходимо вырыть траншею, уплотнить грунт и насыпать песчаную подушку. Перед тем как приступить к заливке бетона, нужно смастерить опалубку и установить прутья арматуры. Раствор в процессе заливки обязательно трамбуется. В жидкий бетон основы через каждые 2 м ставят вертикальные шпильки длиною в полметра — к ним будет крепиться нижняя обвязка каркаса. Поверхность получившегося ростверка обязательно выравнивают цементным раствором.

Создание основания и установка лаг

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Пол первого и второго этажей

Пирог пола в двухэтажном каркасном доме создается по одинаковой технологии для обоих этажей. Поэтому, если надо создавать 2 пола – достаточно просто повторить алгоритм, описанный ниже.

Начинается работа с подготовки:

1. Проверить, насколько ровным вышел фундамент дома-каркасника. Стоит измерить высоту всех углов и сравнить показатели. Если всё совпало – измерить еще и диагонали между углами. Неточности придется исправлять, добавляя к фундаменту цемент в нужных местах или убирая излишки.
2. Разметить точки для отверстий под анкерные болты по всему периметру фундамента. Шаг между ними должен быть примерно равным, а других требований нет.
3. Выдолбить сами отверстия.
4. Изолировать фундамент от влаги. Гидроизоляция чернового пола в каркасном доме может проводиться либо путем обмазывания фундамента водоотталкивающим раствором, либо путем укладки непроницаемой пленки.

Следующий этап создания пола первого этажа в каркасном доме – укладка деревянных лежней:

1. Уложить доски необходимого размера по периметру фундамента.
2. Прикрепить анкерными болтами к отверстиям, сделанным ранее.
3. Положить поверх досок гидроизоляционный слой (можно аналогичный тому, что наверху фундамента).
4. Проверить ровность установки лежней, используя строительный уровень. Подкорректировать горизонтальную плоскость, если требуется (убрать лишнее рубанком, набить недостающее или целиком заменить доску – по ситуации).

Продолжается укладка пола в каркасном доме монтажом опор и балок перекрытий:

1. Рассчитать количество опорного бруса (в идеале – сечением 10х10 см) и балок. Кроме плана здания с высчитанной площадью, здесь будет полезной схема – пол каркасного дома в разрезе.
2. Обработать высушенные балки и опоры от гниения антисептиком, биозащитной пропиткой.
3. Отметить на плане дома точные места установки опор и их высоту.
4. Установить бруски в отмеченных на план-схеме местах, подложив под них тонкий слой гидроизоляционного материала.
5. Прикрепить к лежням обычными гвоздями.
6. Установить балки на опорный брус и тоже прикрепить гвоздями (к лежням лучше прибивать рифлеными, а не обычными). Если толщина пола каркасного дома (между балками и лежнями) больше 1 м, то стоит использовать укосины как дополнительное крепление.
7. Отрезать лишние части балок, если таковые обнаружились.

Дальше пол второго этажа в каркасном доме, как и первого, переходит к этапу обвязки и установки лаг:

1. Подготовить для обвязки сухие и ровные доски толщиной от 3 до 5 см. Ширина досок должна рассчитываться в зависимости от несущей нагрузки здания и толщины теплоизоляционного слоя. Но обычно она составляет около 15 см.
2. Расставить доски на ребро со всех сторон фундамента, разместив параллельно установленным ранее балкам. Выровнять по внешней стороне лежней.
3. Прибить доски гвоздями, делая шаг между креплениями 20 см.
4. Разметить точки установки лаг – для этого понадобится отсчитать 40 см от обвязочной доски в углу конструкции.
5. Положить лаги наверх балок и установить на ребро. Подровнять к нанесенной ранее разметке.
6. Обрезать излишки. Если же длины досок наоборот не хватает, то состыковать их с небольшим нахлестом. Стыки должны быть точно на балках.
7. Прикрепить лаги гвоздями одновременно к лежням и к обвязке. А если есть пересечение между лагами и балками – то прибить и к ним.

Теперь, когда конструкция чернового пола готова, остается покрыть ее изоляционными материалами:

1. Выбрать утеплитель. Чаще всего покупают дешевую минеральную вату – за свои деньги она дает отличную теплопроводность.
2. Если утеплитель недостаточно плотный – подбить к лагам снизу подшивку (доски толщиной 2,5 см, покрытые биозащитной пропиткой). Если же теплоизоляция качественная, этап можно пропускать.
3. Строительным степлером прикрепить поперек лаг гидроизоляционную мембрану.
4. Покрыть лаги выбранным утеплителем, пространство между лагами тоже плотно утрамбовать этим материалом. Если утеплитель кладется более чем в 1 слой, то соседние листы должны укладываться внахлест, причем стыки не должны совпадать.
5. Поверх утеплителя кладут пароизоляционную пленку. Тоже прикрепить степлером.

На этом черновой пол полностью завершен. Остается только установить чистовое (финишное) покрытие, которым может быть что угодно, от ламината до керамической плитки. Также, не лишним будет смонтировать сетку от грызунов по всему низу пола первого этажа.

Далее в видео еще один интересный вариант монтажа пола в каркаснике.

Утепление перекрытий

Для теплоизоляции перекрытий используют несколько типов материалов. Здесь нет ограничения по прочности, поскольку утепление укладывается между лаг и не воспринимает полезную нагрузку.

Среди вариантов изоляции широкое распространение получили:

• минеральная вата;
• пенопласт;
• экструдированный пенополистрол («Пеноплекс»);
• пеноизол (в виде пены).

Популярным вариантом стала минеральная вата. Это обосновано выгодной стоимостью материала, его доступностью и простотой технологии. Еще одно преимущество — паропроницаемость, вата не препятствует естественной вентиляции здания. Чтобы не пришлось резать плиты, рекомендуется назначать шаг лаг так, чтобы между ними в свету оставалось расстояние 580 или 1180 мм. Это позволит укладывать утеплитель плотно и без обрезков.

Схема утепления пола минватой

К недостаткам минеральной ваты относят способность впитывать влагу. При этом материал теряет способность выполнять свою функцию. Чтобы защитить утеплитель от влаги достаточно хорошей гидроизоляции и пароизоляции. Ознакомьтесь с подробной статьей об утеплении пола минватой.

Существует несколько видов минеральной ваты. Лучше всего подойдет базальтовая в жестких плитах. Стекловата неудобна в работе, а шлаковата изготавливается из отходов промышленности.

https://youtube.com/watch?v=F65K_mulvF8

Толщину утеплителя назначают по расчету в зависимости от климатического региона. В среднем это будет значение от 5 до 15 см. Для точных вычислений рекомендуется воспользоваться программой ТЕРЕМОК. Ее легко найти в свободном доступе в виде приложения для ПК или онлайн-версии. Для расчетов потребуется выбрать населенный пункт из списка, тип рассчитываемой конструкции толщину утеплителя и его теплопроводность. Последнюю характеристику легко узнать у производителей.

Пирог полового основания

Схема пола согласно типовому проекту каркасного жилого дома предусматривает выполнение гидроизоляции, обустройство обвязки и черновых полов, являющихся перекрытием, утепление и финишное покрытие.

На готовое фундаментное основание осуществляется укладка гидроизоляционного материала, далее выполняется его обвязка, на которую крепят балки перекрытия. В качестве гидроизоляционного материала многие частные застройщики используют рубероид – это уже проверенный достаточно надежный и дешевый материал.

Далее из деревянных балок собирается каркас полового основания. Если шаг основных балок достаточно большой, дополнительно устанавливают второстепенные балки.

Если в конструкции перекрытия второстепенные балки не предусмотрены, основные балки выполняют функцию лаг. В этом случае пирог полового основания будет выглядеть снизу вверх следующим образом:

• На балках перекрытия фиксируется деревянный брус 50х50 мм;
• Далее монтируются подшивочные доски;
• Обустраивается ветрозащита и укладывается гидроизоляционный слой;
• Между балок прокладывают теплоизоляционные плиты;
• Следующим слоем выступает пароизоляционная пленка;
• Выполняется черновое покрытие с помощью ДСП плит или строительных досок.

Варианты стяжек

Если черновой пол данного каркасного дома основывается на стяжке – есть 3 различных варианта выполнения этой самой стяжки. Все они достаточно недорогие, а монтаж в каждом из случаев несложный:

• заливная стяжка (заливка цементным раствором поверх цельного слоя гипсокартона или ОСБ-плиты, обработанного водоотталкивающим средством);
• сухая стяжка (засыпка керамзитом или другим сыпучим материалом, а поверх утеплителя на полу размещается гипсоволокнистый лист);
• полусухая стяжка (укладка готовой бетонной плиты – может использоваться вспененный бетон, что позволяет снизить нагрузку на фундамент).

Идеальным вариантом стяжки в большинстве случаев является полусухая – высокая надежность в ней сочетается с относительно небольшой несущей нагрузкой. Но в больших и тяжелых домах приходится делать заливную, а в маленьких домах на легком фундаменте – сухую.

В принципе, можно обустраивать пол и без применения стяжки. Но в нескольких ситуациях без нее не обойтись. Стяжка необходима, чтобы:

• установить систему теплого пола (проложить трубы для воды, электробогреватели, пленочный ИК-обогрев);
• использовать керамическую плитку как напольное покрытие.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.
