Изготовление навеса из профнастила

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

для кровельного настила – листы профлиста;
для опор — профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
для фиксации опор – бетонный раствор;
для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор

Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень. Далее стойки бетонируют и оставляют на несколько дней для застывания бетона

За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

• доски и брусья не должны быть мокрыми;
• самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
• во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы

Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

Функции и преимущества навеса из металлопрофиля

Защита автомобиля — основная задача крыши из металла. Как сделать навес своими руками? Навес из профнастила делают там, где нет возможности сделать капитальный гараж, мало места, не позволит ландшафтный дизайн.

Навес из металлопрофиля стал популярным благодаря следующим пунктам:

• Внешний вид. Можно подобрать размер, цвет листов под требования конкретного человека. Лист защищен от выгорания на солнце. Нужды в постоянной покраске нет. Цвет сохраняется в первозданном виде.
• Качественное изготовление. Прочность, легкость в монтаже играют важную роль в выборе материала. Срок службы от 10 лет. Установил и забыл. Не требует постоянного сервиса, ремонта покрытия. Навес из профнастила прослужит долго.
• Устойчивость к резким перепадам температур. Плотная структура материала защищает от попадания влаги внутрь, с дальнейшим промерзанием. Растрескивания, сколы исключены по причине целостности конструкции.
• Не боится огня. К открытом огню металлический лист безразличен, стоек. Металл вообще не горит. Он может только расплавиться, но для этого нужна большая температура.
• Экология. С этой точки зрения материал соответствует нормам. Правила, требования по экологии соблюдены полностью.
• Цена. Низкая стоимость расходных материлов является плюсом. Семейный бюджет обычной семьи не будет подорван.

Перечень этих преимуществ ставит металлопрофиля на топовую позицию среди материалов для кровли, навесов. Как построить навес для машины, мы досконально разберем ниже.

Монтаж навеса из профнастила: последовательность работ

Как и говорилось выше, навес из профнастила имеет довольно простую конструкцию, а изготавливать его очень легко – не так, конечно, чтобы очень, но потрудиться придется. Представить весь этот процесс можно в виде следующей последовательности работ.

Установка опор. Работа очень простая – для столбиков выкапываются ямки глубиной до 500мм, в которых они бетонируются

В процессе этой работы нужно обратить внимание на две вещи: во-первых, это четкий вертикальный уровень установки опор (контролируется в двух плоскостях) и, во-вторых, это связка металла с бетоном. Она обеспечивается приваренной к низу опор арматурой, уголками или вообще любым железным хламом.

Изготовление каркаса крыши

Первым делом все опоры (естественно, после того как бетон застынет) связываются по периметру профильной трубой – делается своеобразная рамочка, которая послужит основанием для кровли. Расположить ее нужно под наклоном, чтобы дождевая и талая вода могла свободно стекать с кровли. Дальше получившаяся рамка усиливается поперечными балками – они устанавливаются с шагом 1000-1200мм. Если наклон навеса небольшой, шаг лучше уменьшить до минимума. Это весь каркас навеса – для усиления прочности конструкции ее опоры дополнительно можно связать еще одним кольцом жесткости. Расположив его на высоте 1000-1200мм над грунтом, вы создадите не только жесткую и прочную беседку, но и обеспечите основание для небольшого парапета, который впоследствии можно обшить тем же профнастилом, создав таким способом защиту от ветра.

Монтаж кровельной обрешетки для профнастила. Здесь все стандартно, поверх металлического каркаса нашивается деревянный брусок, его располагают поперек балок и крепят к ним саморезами. Как вариант, профнастил можно привинтить непосредственно к металлическому каркасу, но для этого его нужно собрать с учетом шага данного кровельного материала. В принципе, это не крыша дома, и в вентиляционном зазоре между кровлей и утеплителем, который здесь отсутствует, необходимости нет.
Крепление профнастила. Листы крепятся к каркасу или обрешетке саморезами с пресс-шайбами (у них имеются резиновые прокладки) – устанавливаются они через волну в нижнюю ее часть. Кроме этого, нужно позаботиться о нахлесте – без него кровля может протекать.

Закончить работы по изготовлению крыши навеса из профнастила можно подшивкой ее снизу – этот этап работ позволит, так сказать, окультурить потолок навеса. Мало того, за эту самую обшивку достаточно легко спрятать электрические провода, подводящие питание к осветительным приборам. Да, да, большинство крытых навесов подобного типа оборудуются индивидуальным освещением – это удобно, а главное, практично, вне зависимости от назначения изготавливаемого навеса.

Арочный навес из профнастила фото

И в заключение скажу несколько слов о самостоятельном строительстве арочного навеса – вся проблема его изготовления заключается в необходимости изгибать профильную трубу. В домашних условиях, без специального трубогиба, сделать это достаточно сложно – трубу придется надрезать сегментами, а потом сгибать и заваривать каждый отдельно взятый шов. Это очень долгая и кропотливая работа – можно даже сказать, что она не оправдывает себя. Гораздо проще эти дуги заказать на соответствующем предприятии или в мастерской – имея на руках дуги, вы просто развариваете фермы и устанавливаете их вместо балок на соединенные по периметру профильной трубой опоры навеса. Ну а дальше все стандартно – крепление профнастила. За исключением одного нюанса – порядка его установки. Его нужно крепить с двух нижних краев арки – как бы поднимать кровлю с двух сторон к центру. Последний, самый верхний лист профнастила, укладывается внахлест на листы, поднятые с двух сторон.

В принципе, это и все! Именно так изготавливается навес из профнастила своими руками. Согласно этому принципу сборки можно самостоятельно сделать навес для любых целей.

Автор статьи Александр Куликов

Технология монтажа

Изготовить навес из профнастила своими руками достаточно легко даже без наличия специальных знаний и опыта. Для новичков оптимальным решением станет постройка односкатной конструкции. Его монтаж осуществляется по такой схеме:

1. Выбор оптимального материала для изготовления каркаса. На его выбор влияет необходимая прочность конструкции. Если речь идет об односкатном навесе небольшого размера, то оптимальным решением станет использовать стальной трубы с сечением 60*40 мм.
2. Подготовительные работы. Они включают в себя уборку мусора и выравнивание участка.
3. Монтаж стоек. Чтобы навес получился прочным и выдерживал значительные нагрузки, стойки рекомендуется устанавливать с промежутком в 1 метр. Стойки следует вмонтировать в столбчатый фундамент, глубина которого должна превышать глубине промерзания грунта. На дне следует положить слой гидроизоляции. Длина стоек зависит от угла навеса.
4. Установка продольных балок и прогонов. Для их монтажа к стойкам привариваются продольные балки, а потом уже укладываются поперечные прогоны. Для крепления прогонов лучше всего использовать саморезы, но можно воспользоваться и сваркой. Готовая конструкция покрывается грунтовкой, после чего окрашивается. Это защищает его от негативного воздействия окружающей среды.
5. Монтаж профнастила. Устанавливать листы профнастила необходимо, начиная с нижнего ряда. После укладки первый лист необходимо установить при помощи самореза к каркасу. Рекомендуется использовать специальные кровельные саморезы с резиновой шайбой. Второй лист необходимо прикрепить к первому с помощью двух саморезов. Таким образом крепят все листы.

Изготовить навес из профнастила по данной технологии чрезвычайно просто. Главное – использовать качественные материалы и точно произвести расчеты.

Устройство фундамента

Ленточный фундамент

Возможны два варианта:

• Капитальное основание с заливкой ленточного фундамента и бетонного пола;
• Облегченный столбчатый фундамент.

Наиболее трудоемкий – ленточный фундамент. Связано со значительным объемом работ по выемке грунта и с необходимостью приготовления большого количества цементного раствора, которая может потребовать аренды бетономешалки или заказа автомиксера с бетоном.

Глубина траншеи под ленточный фундамент зависит от глубины промерзания грунта в регионе. Траншея должна быть на 100-150 мм глубже, чем глубина промерзания. Для средней полосы России обычно 700 мм.

На дне выкопанной траншеи устраивается песчаная подушка из песка (без глины) который не дает усадки. Толщина подушки 100-200 мм. Поверх песка засыпается строительный щебень фракции 5-20 мм. Он тщательно утрамбовывается куском бревна с прикрепленными к нему ручками.

После этого устраивается опалубка. Оптимально – несъемная, из цементно-волокнистого плоского листа толщиной 8-10 мм. Далее устраивается гидроизоляция. Дно и стенки траншеи выстилаются полиэтиленовой пленкой, которая будет препятствовать проникновению к фундаменту грунтовых вод и предотвратить протекание воды из раствора при заливке.

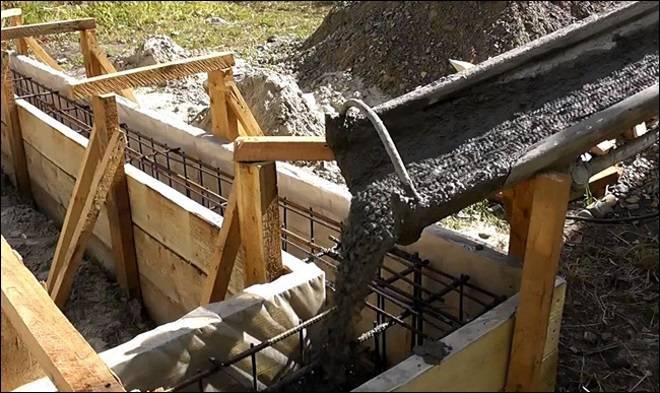

После этого в траншею помещается каркас из сваренных или связанных стальной проволокой арматурных прутков

Особое внимание уделяют креплению арматуры по углам строения

Бетонный Фундамент с армированием

К арматуре крепятся закладные детали, к которым будут привариваться стойки каркаса гаража. Шаг между закладными выбирается в зависимости от толщины и ширины профлиста, но не реже 0,8 метра.

После заливки цементного раствора (не ниже М:200) состоящего из:

• Цемента марки 400 – часть;
• Песка строительного – 2,5 части;
• Щебня строительного фракции 5-20 мм – 4 части.

Фундамент укрывается полиэтиленовой пленкой или рубероидом и оставляется для «созревания» бетона на 30 дней. В жаркую погоду поверхность следует периодически увлажнять.

Преимущества профнастила

Профнастил является одним из наиболее популярных современных материалов. Это объясняется рядом преимуществ его использования:

• возможность придания материалу различной формы;
• широкий ассортимент размеров, фактур и оттенков;
• прочность и надежность;
• доступная стоимость;
• удобство обработки листов;
• универсальность применения;
• устойчивость к перепадам температур, длительному воздействию прямых солнечных лучей и атмосферных осадков.

Однако основным преимуществом материала является его высокий показатель устойчивости к механическим повреждениям. Благодаря этому, листы не повреждаются даже при сильном граде или длительном воздействии большого слоя снега. В таком случае профнастила превосходит по показаниям поликарбонат, и в то же время выглядит красиво и современно в отличие от шифера. Благодаря универсальности использования, листы профнастила одного цвета можно использовать для оформления крыши, ограждения и навеса.

Как построить фундамент для навеса

Опираясь на чертежи, сделайте разметку основы для постройки. Материалом для фундамента выступает металлопрофиль. Часто применяют трубы с параметрами 20х20 см. Древесину и кирпич также иногда используют для этих целей. Однако такая конструкция обходится дороже. В случае с деревянными подпорками — их сечение должно быть больше, поскольку материал менее прочный.

Навес из профнастила

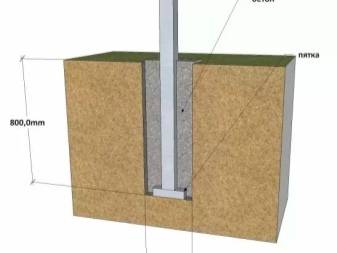

Чтобы закрепить опоры, выкопайте ямы соответствующих размеров. В точках, где расположатся несущие столбы каркаса навеса, глубина лунок должна равняться 60 см. Минимум таких столбов должно быть два: в двух наиболее отдалённых от стены точках, по углам конструкции. Хотя, разумеется, конструкция будет прочнее конструкция и с промежуточными опорами.

Дальнейший процесс выглядит так:

• по периметру конструкции снимите верхний слой грунта;
• сделайте деревянную опалубку;
• саму площадку по необходимости засыпьте отсевом или щебнем и забетонируйте;
• установите в подготовленные ямы столбы из металлопрофиля, в строго вертикальном положении;
• забетонируйте их;
• дождитесь полного застывания материала на строительной площадке (около 1-2 недель) — фундамент готов.

Арочный навес из профнастила

Такой материал, как профнастил, часто используется в различных целях. Это может быть забор, ворота, ангар. Одно из популярных направлений использования данного материала – это изготовление навеса из профнастила. Сфера использования навеса из этого материала широка: начиная от больших производств и промышленных объектов, заканчивая частными домами. Он может быть любой формы и вида, но самым популярным является арочный. Этот арочный навес из профнастила идеально подойдёт для частного дома, так как он поможет обеспечить желанную тень даже в самый жаркий день. Форма арочного навеса так же и стильная форма навеса для частного строения, удобная в очистке снега, обеспечивающая достаточный изгиб навеса для прикрытия большего диапазона тени.

Почему заказывать нужно именно у нас?

Применение навеса из профнастила

Профнастил является универсальным материалом, поэтому его можно использовать для оформления различных частей дома и приусадебного участка. Навес из профнастила чаще всего устанавливается в таких случаях:

• в качестве защитного козырька над крыльцом или входом и дом;
• как накрытие над различными хозяйственными постройками;
• в качестве защитного накрытия над детской площадкой, зоной отдыха или беседкой;
• для защиты автомобиля от атмосферных осадков.

Для изготовления навесов из профнастила рекомендуется использовать оцинкованные, а не поликарбонатные листы. Они гарантируют высокий показатель прочности, долговечности и устойчивости к механическим повреждениям.

Навес из профнастила. Особенности конструкции и материалов

В последнее время хозяева загородных домов всё чаще обращаются к использованию профнастила. Этот материал обладает такими преимуществами перед поликарбонатом, черепицей или стеклом:

• твёрдый и прочный;
• имеет рёбра жёсткости;
• непрозрачный;
• лёгкий;
• защищён от коррозии;
• не горит;
• дёшево стоит.

По внешнему виду навес из профнастила, возможно, будет уступать иным конструкциям. Например, его не удастся изогнуть в сложную форму. Но для минимальных дизайнерских решений он вполне сгодится. Вариантов цвета и фактуры у листов из этого материала немало.

Профнастил разных цветов

Ещё один минус профнастила в качестве материала для навеса — высокий уровень шума. Дождь или ветер будут звучать довольно громко при соприкосновении с кровлей постройки. Наиболее популярен среди жителей загородных домов односкатный навес, пристроенный к дому. Этот вариант:

• требует относительно немного стройматериалов;
• проще в сооружении, чем двускатный и др.;
• универсален.

Работы по монтажу навеса-пристройки включают такие шаги:

1. Разработка проекта. Подготовка материалов.
2. Разметка и строительство фундамента.
3. Монтаж каркаса и покраска.
4. Укладка кровли.

Расчет навеса из профнастила

Проще всего понять принцип расчета навеса на примере строительства защитного блока для автомобиля. Именно навес довольно часто используют владельцы частного дома, так как его вполне хватает для безопасного хранения машины в случае, когда нет желания или возможности создать полноценный гараж.

Правила расчета навеса из профнастила для автомобиля в основном относятся к правильному соотношению габаритов машины и параметров защитной конструкции:

• если размеры машины 1,6*4,3 м, размеры площадки должны быть не меньше 2,3*5,5 м;
• для крупных машин и внедорожников параметры парковочной площадки 3,5*6,6 м.

Как сделать

Навес, выполненный из профнастила, является простой конструкцией, так что никаких сложностей в плане монтажа возникнуть не должно. Здесь необходимо просто соблюдать определенную последовательность действий:

А вот как может выглядеть навес для автомобилей из дерева, и как их можно установить своими руками, поможет понять данная статья.

На видео- как сделать навес из профнастила примыкающий к дому:

Навес из поликарбоната – это практичное сооружение, благодаря которому удается оградить некую часть территории от снега, дождя и других влияний непогоды. Под таким навесом могут хранить авто или же оборудовать летнюю террасу. Процесс монтажа отличается своей простотой. Сделать такую конструкцию сможет абсолютно любой человек, не имеющий должного опыта. Несмотря на это, навес имеет довольно привлекательный вид. За счет широкого выбора оттенков удается создать навес, идеально дополняющий общий дизайн дома.

Подготовительные работы

Перед строительными работами занимаются подготовкой необходимых материалов, которые будут использоваться для изготовления строения для хранения автомобиля.

Расчет навеса

Основным этапом подготовки к строительству является определение размеров будущей постройки. При расчете габаритов навеса учитывают количество автомобилей и их размеры. Если размер транспортного средства составляет 2 х 4 метра, то строится площадка 3 х 5 метров. Габариты строения, в котором будет стоять две машины, составляют не меньше 4 х 7 метров.

Еще один параметр, который надо определить перед строительством, — высота конструкции. При планировании навеса высоту рассчитывают таким образом, чтобы внутри смогла поместиться машина, на крыше которой есть багаж. Специалисты не советуют строить сооружения выше трех метров, так как внутрь будет попадать дождь со снегом.

Подготовка инструментов

Немаловажной частью подготовительных работ является предварительная заготовка инструментов. Для создания навеса понадобятся:

• Уровень. Такое измерительное приспособление применяется в строительстве для контроля ровности укладки профнастила. Чаще всего используют пузырьковые или колбачковые модели.
• Молоток. Наиболее распространенный инструмент, которым пользуются для работы с гвоздями и закрепления неплотных материалов.
• Рулетка. Ею пользуются для определения длины стройматериалов. При создании навесного сооружения лучше использовать механические модели с длиной полотна около четырех метров.
• Ножовка. Применяют для распиливания деревянных брусьев.

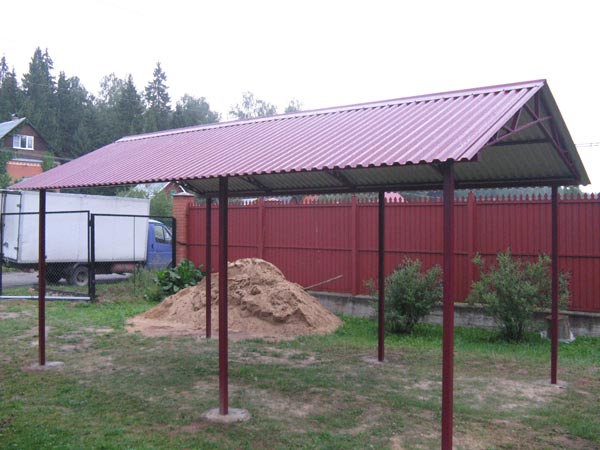

Двускатный навес из профильной трубы: с чего начинать работы

Стандартный двускатный навес в форме домика состоит из следующих элементов:

• опорные плиты и фундамент;
• основание;
• колонны из профильной трубы;
• кровельные фермы;
• обрешётка;
• кровля;
• дополнительные элементы по необходимости — система водостока, освещение.

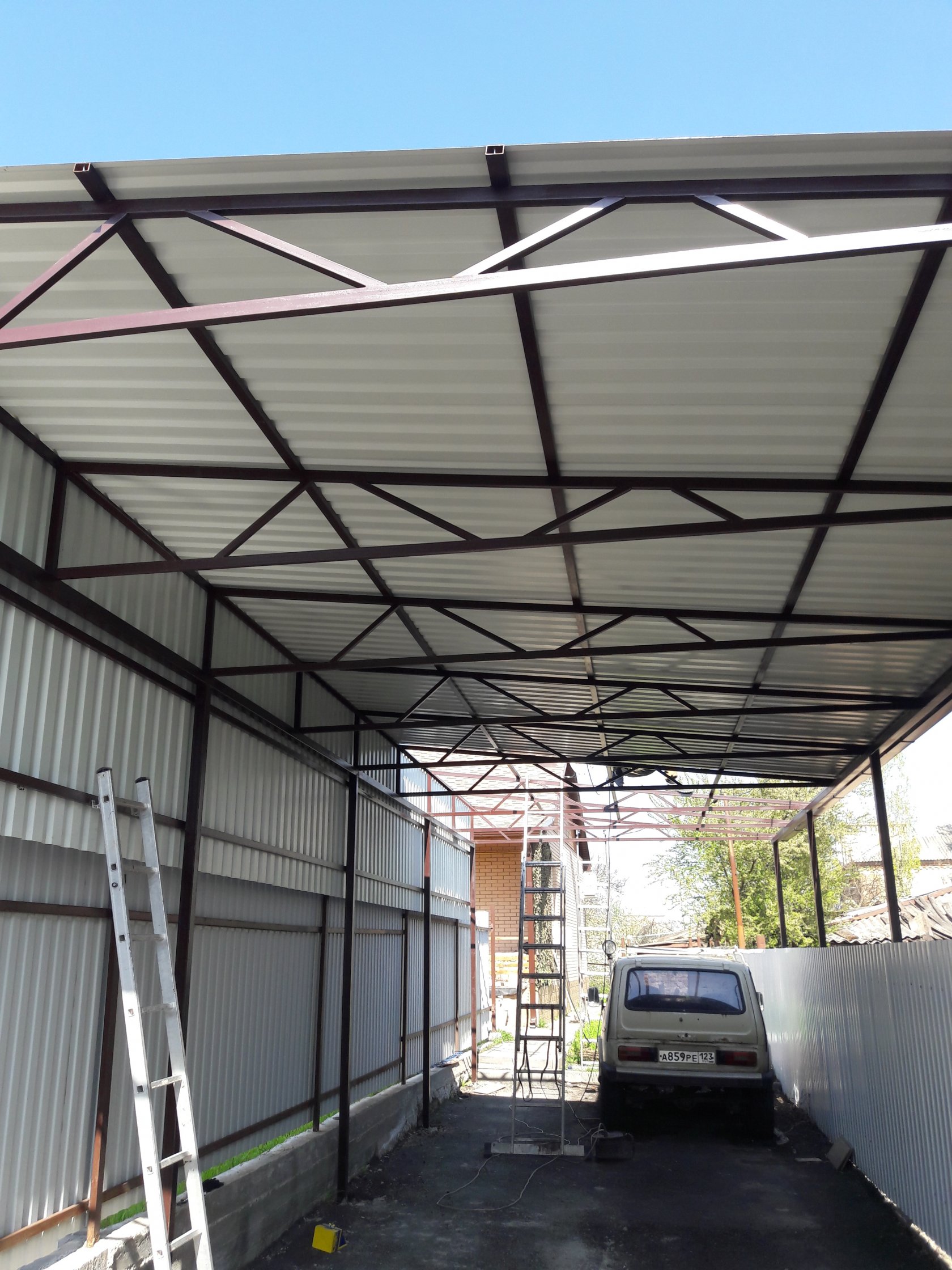

Навес для парковки машины

Работа по строительству навеса сводится к таким шагам:

1. Разработка проекта. Чертёж постройки.
2. Покупка материалов. Подготовка и приобретение инструментов.
3. Создание фундамента и основания под навес.
4. Монтаж колонн.
5. Сборка связующих креплений и кровли.

Прежде чем браться за проект, желательно выбрать подходящее место на участке и тщательно его изучить. Площадкой может выступить ровный грунтовой, забетонированный или плиточный участок. Также лучше, если площадка будет находиться на возвышенности. В таком случае отпадёт проблема оборудования дренажа: осадки будут стекать сами.

Что в итоге

Навесы из металлопрофиля во дворе частного дома — один из самых распространенных видов укрытия. Они прочны, надежны, просты в монтаже и отлично выглядят. При этом навес из профнастила во дворе можно поставить как на стальном, так и на деревянном каркасе.

Металл выбирают, если важнее прочность, долговечность и цена. Дерево подходит для тех, кто готов заплатить больше за натуральность материала, эстетику и возможность поставить каркас без сварки, потеряв при этом в сроке службе и удобстве.

Для небольших отдельно стоящих во дворе навесов лучше выбирать односкатную или арочную кровлю. Односкатная крыша — самая простая в монтаже и расчетах. Арочная — изящная и воздушная, но очень сложная в изготовлении. Двускатная кровля хорошо подходит для навесов большой площади.

Монтаж и стального, и деревянного навеса идет по схожему плану. Но есть и существенные отличия: стальные опоры бетонируются, а стойки из дерева часто крепят к бетонному фундаменту анкерами. Крышу металлического навеса делают из сваренных ферм, а для монтажа деревянной кровли нужно делать пазы в брусе и досках и крепить их кронштейнами, шпильками или уголками.
