Тестирование агрегата
Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:
- Размер и вес ворот.
- Сколько силы требуется, чтобы сдвинуть полотно.
- Как часто механизмы будут работать.
- Экологические факторы, такие как воздействие ветра.
Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.
Другие важные соображения включают в себя:
- Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
- Изменение уровня земли на пути движущихся полотен.
- Дренаж для подземных систем.
- Потенциальные точки, которые могут нанести травмы или повреждения.
- Ручная система запуска для автоматических ворот.
Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.
Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.
Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.
Свариваем каркас створок
Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.
Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.
На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.
При желании в одной из дверей устраивают калитку.
По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.
Размеры каждой створки и калитки
При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см
Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать
Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа
Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.
Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.
Проверка работоспособности
После монтажа автоматики для распашных ворот необходимо провести проверку ее работоспособности, чтобы убедиться, что все функции работают корректно.
Вот список проверок, которые следует выполнить:
- Проверьте электрическое питание: Убедитесь, что подключение к электросети выполнено правильно, и сетевое напряжение соответствует требованиям указанным в инструкции. Проверьте работу предохранителей и автоматов.
- Проверьте работу пульта дистанционного управления: Убедитесь, что пульт работает и связь с автоматикой установлена. Проверьте работу всех кнопок и функций пульта.
- Проверьте работу фотоэлементов: Установите фотоэлементы и проверьте их работу. При закрытии ворот, они должны быстро реагировать на препятствие и остановить движение ворот.
- Проверьте работу датчика препятствий: Если автоматика оснащена датчиком препятствий, убедитесь, что он работает правильно. Проверьте, что датчик реагирует на препятствия и останавливает движение ворот.
- Проверьте работу механизма открывания и закрывания: Откройте и закройте ворота несколько раз, проверьте, что они движутся плавно и без скачков. Убедитесь, что оба створки открываются и закрываются одновременно.
В случае обнаружения проблем или неисправностей, обратитесь к инструкции по эксплуатации или обратитесь за помощью к профессиональному монтажнику или сервисному центру. Регулярная проверка и обслуживание автоматики для распашных ворот поможет поддерживать ее в рабочем состоянии на протяжении долгого времени.
Производители и марки автоматики для ворот
Рынок позволяет выбрать на сегодняшний день того производителя, который будет в полной мере соответствовать всем вашим требованиям, выдвигаемым при покупке электропривода. Однако немаловажную роль при покупке автоматики для распашных ворот играют отзывы. Благодаря им можно узнать, с какими трудностями сталкивались те, кто уже успел установить двигатели на своих участках. Мнения других людей всегда субъективны, но нередко они позволяют принять окончательное решение при покупке.
На протяжении многих лет любовь и доверие покупателей завоевывают итальянские производители. Наиболее популярными являются:
- Nice;
- Came;
- Faac.
Это проверенные временем компании, которые на деле доказали свое качество и надежность. При выборе и покупке автоматики для распашных ворот Найс необходимо учитывать массу створки и частоту использования. Более мощные электроприводы устанавливают на промышленных объектах с высокой проходимостью. Компания производит и приводы для частного использования в жилом секторе. Они характеризуются простотой конструкции и легкостью в эксплуатации. Компания предлагает следующие серии электроприводов:
- Wingo;
- PopKCE;
- Toona;
- Hyppo.
Качественный итальянский производитель автоматики Faac предлагает готовые решения для распашных ворот как на частных участках, так и на промышленных объектах. В наборе вы получаете полный комплект изделий, которые останется лишь установить и настроить под конкретные условия эксплуатации.
Существуют и более бюджетные решения. Так, вы можете приобрести продукцию китайских производителей. Следует лишь проявлять бдительность, поскольку не все компании одинаково хороши. Многие производители бюджетных комплектов автоматики для распашных ворот из Китая делают ставку на низкую стоимость, что отрицательно сказывается на качестве продукции. В результате вы столкнетесь с необходимостью замены подобного привода, поскольку многие из них не поддаются ремонту.
Компания Алютех производит электроприводы под маркой An-Motors. Отечественные разработчики создали модели, которые полностью пригодны для эксплуатации в зимнее время, когда на улице отрицательная температура воздуха и высокая влажность. Производство автоматики для ворот полностью проходит в Китае, однако компания тщательно следит за качеством выпускаемой продукции и предлагает гарантию на готовые изделия.

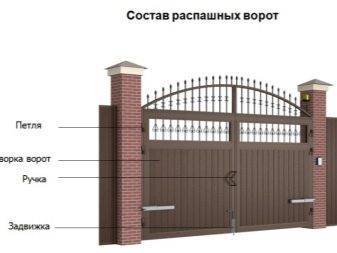

Конструкция ворот
Принципиальная схема распашных ворот достаточно проста и не потребует специальных знаний даже если человек решает изготовить распашные ворота своими руками:
- Опорным элементом являются столбы или грани проема. Они должны быть надежно закреплены, бетонировка столбов должна быть проведена с учетом веса створок ворот.
- Рама ворот. Обычно изготавливается металлических профилей.
- Материал отделки или заполнения створок.
- Петли. Количество и допустимая нагрузка петель подбираются из расчета веса ворот и длины каждой створки.
- Запорные элементы. Самым популярным решением является задвижка в землю и замок, блокирующий обе створки через петли.
Отличия распашных ворот от откатных
Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.
Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.
Что стоит учесть при монтаже распашных ворот?
Как сделать фундамент для распашных ворот
Въездные ворота на участке являются визитной карточкой владельца всего поместья, а точность подгонки створок, легкость открывания напрямую зависят от качества выполнения фундамента.
Чем прочнее и правильнее устроен фундамент, тем дольше прослужит вся конструкция.
Выбор подходящего фундамента
Когда ворота не превышают 2-х метров по высоте, а их масса не более 150-180 кг, то есть шанс обойтись отдельными опорами под стойки. В случае устройства массивных и к тому же высоких створок, а также с шириной более 2 м каждая, необходимо делать ленточный фундамент на весь пролет въезда в поместье.
Стойки под весом створок работают на изгиб и опрокидывание, поэтому глубина заложения опор не может быть мелкой. Следует учитывать глубину промерзания земли в данном климатическом районе, а также вид грунта.
Важно! Если грунты представлены такими видами: черноземом, суглинками, супесями, песком, то высота фундамента должна делается в пределах 1,2-1,5 м. Вспучивающиеся грунты вынуждают низ бетонной опоры под ворота располагать на отметке не выше 2-х м от поверхности земли. Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение
В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента
Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение. В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента.
Разметка участка
Важно разметить участок правильно, поэтому следует отнестись к этой работе ответственно. Наружная плоскость ворот устанавливается заподлицо с общей оградой, а геометрическая продольная ось створки как раз и является осью фундаментной конструкции. Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи
Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи.
Размер ям или траншеи должен превышать размер бетонной опорной конструкции на 50 — 100 мм в каждую сторону. Когда опора размером 400×400 мм, то яма под нее копается примерно 450×450 мм.
Контуры траншеи под будущее бетонное основание (или отдельные опоры) необходимо закрепить на местности колышками с натянутым шнуром. Направление шнура должно совпадать с гранями ямы: так легче выполнять земляные работы.
Проведение земляных работ
Когда глубина составляет 1,5 −1,7 м, то не всегда удается сделать траншею без откосов.
Отрывку выполняют вручную, важно понимать, что лишнего грунта будет много, так что резонно сразу грунт нагружать в тачку и убирать с места работ. Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм. Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания
Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания
Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм. Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания.
Предпочтение распашной конструкции
Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.
Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.
Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:
- они несложные в изготовлении;
- в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
- качественно изготовленное изделие прослужит долго своему хозяину;
- огромный выбор материала для обшивки;
- возможность установки автоматики;
- масса вариантов декорирования;
- простая эксплуатация.
Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.
Безопасность механизма
Как правило, риски сгруппированы в различные типы потенциальных травм, включая ушибы, порезы и даже переломы.
Травмы могут быть вызваны контактом с движущимися воротами или в сочетании с движущимися воротами и другими объектами, такими как стойки полотен, металлические перила, кронштейны двигателя, стены или припаркованные транспортные средства. Главное правильно при монтаже рассчитывать расстояния.
Распашные ворота в идеале должны поворачиваться внутрь, чтобы они не выступали на тротуары или даже на дороги. Это может создать аварийную ситуацию.
Раздвижные ворота не должны устанавливаться на склоне, так как это может привести к перегрузке двигателя. И очень широкое открытие может представлять проблемы с размером и весом ворот. В этих случаях можно рассматривать складные, а не раздвижные или распашные модели конструкции.
Автоматика для распашных ворот: виды приводов
Автоматические открыватели распашных ворот
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод
Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.
Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод
Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

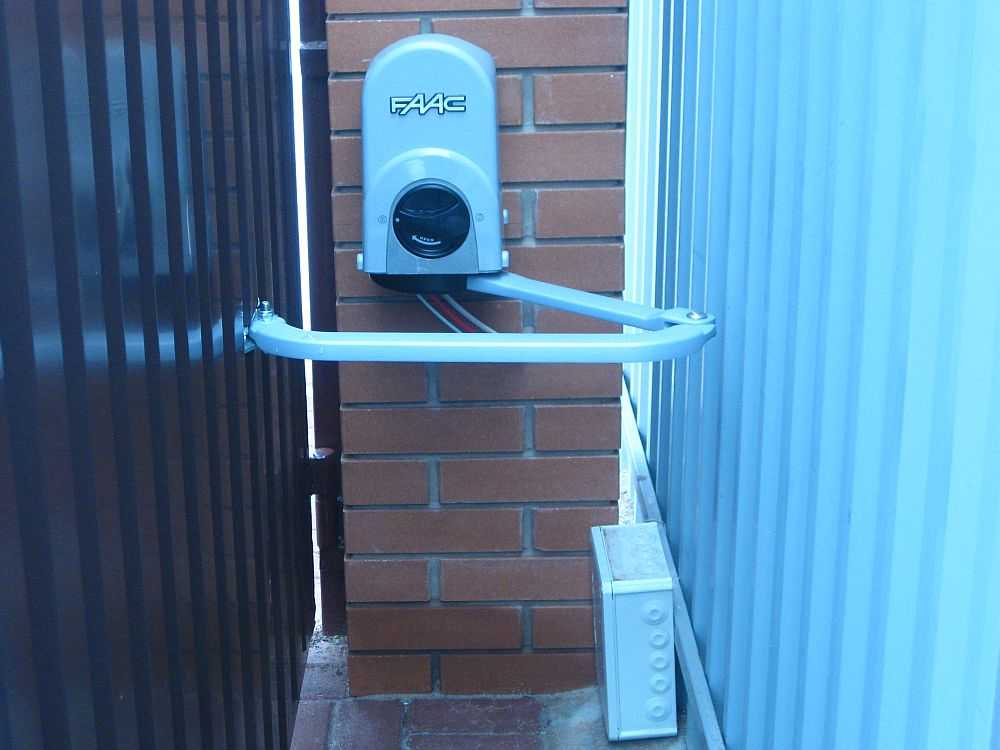

Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.
Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

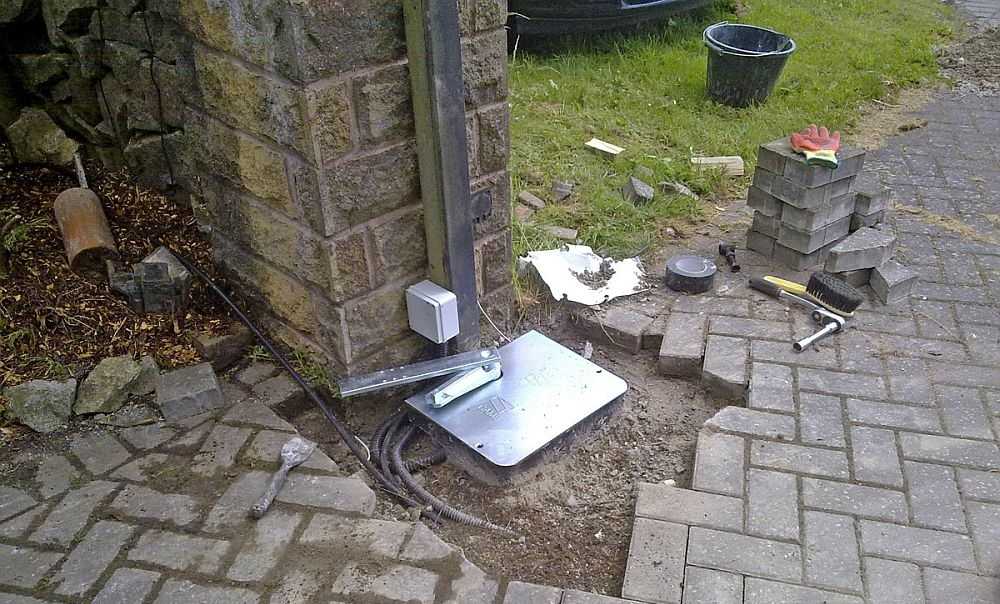

Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

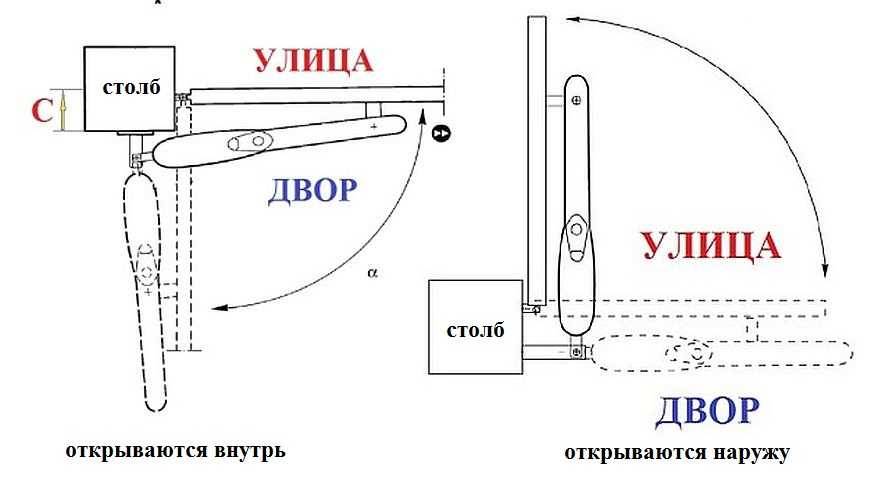

Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

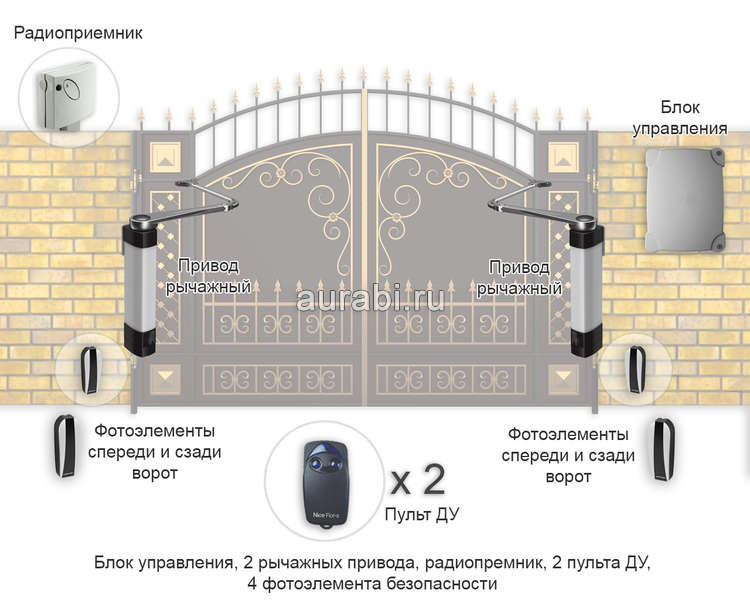

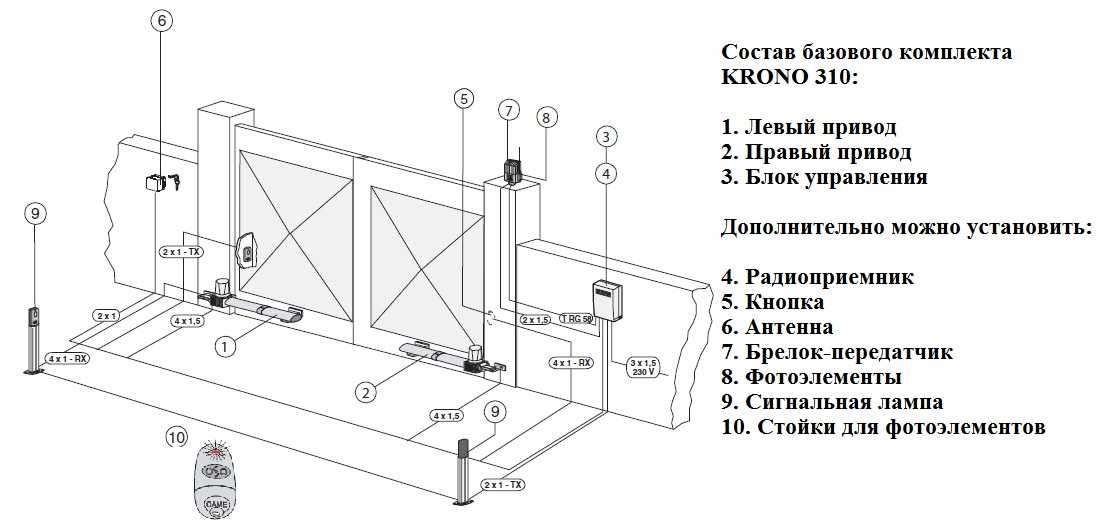

Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
Самостоятельная установка электропривода на распашные ворота
Для начала необходимо удостовериться в том, что створки исправно работают. После этого подготовьте набор инструментов, которые понадобятся для установки самодельной автоматики для ворот с распашными створками. Чтобы сделать все своими руками, помимо дрели, шуруповерта и рулетки вам потребуются молоток, плоскогубцы, рулетка и изолента.
При выборе электропривода необходимо учитывать не только условия эксплуатации, но и вид опорных столбов. Если расстояние от петли до внутреннего края столба составляет 150 мм и менее, то вам подойдет линейный привод. Это наиболее доступный и популярный вид автоматики для ворот распашного типа. Если же расстояние больше, то необходимо выбрать рычажный привод.
Первым делом приступают к монтажу автоматики, а затем электрики. Если четко следовать инструкции и соблюдать все рекомендации, то у вас не возникнет никаких трудностей с монтажом автоматики для распашных ворот своими руками и у вас не возникнет необходимость в ремонте. Если же вы допустите ошибки или не учтете какой-либо параметр, то это приведет к тому, что со временем электропривод быстро выйдет из строя.
Очень важно следить за тем, на каком основании устанавливается привод. Если у вас бетонное или кирпичное основание, то его необходимо предварительно укрепить
Для увеличения срока эксплуатации линейного привода при установке необходимо оставить минимум 1 см запаса хода штока. После этого необходимо проверить механизмы на плавность хода. Движению створок не должно ничего мешать. А вот останавливать их могут упоры или специальная автоматика для ворот с концевыми выключателями.
Подключение электрики должно проходить также строго по инструкции. Необходимо настроить концевые выключатели или же установить на плате время работы створки, если вы планируете использовать упоры. Для безопасности и удобства конструкция может оснащаться сигнальными лампами и фотоэлементами. Установите также во дворе резервную кнопку, которая позволит пользоваться автоматикой для распашных ворот без пульта.
Монтаж механизма передачи с приводным роликом
Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).
Особенности конструкции
Схема установки электропривода
Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.
С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.
Важно:Выбор комплектующих
Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.
Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.
Конструкции
Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.

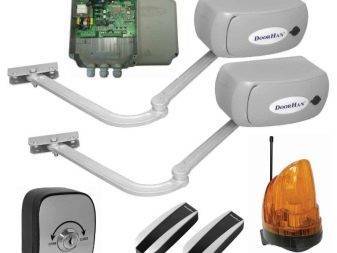

Комплект автоматики для распашной механизации обычно включает несколько частей:
- управляющий пульт;
- движки -2 шт;
- маячок;
- фотоэлементы;
- управляющий блок.
Электро-конструкции ворот включают в себя такие составляющие:
- жесткий каркас;
- опорные стойки;
- задвижку из металла;
- обшивку;
- воротные петли;
- автомат-системы.
Как установить ворота самостоятельно
Конструкция распашных ворот с калиткой и без
Перед тем как установить ворота, необходимо подготовить чертеж, где будут показаны основные элементы конструкции (в том числе петли, замочная конструкция, калитка) с указанием габаритов. Кроме того, нужно составить смету проекта.
Установка опорных столбов
Для опор подходят стальные трубы диаметром 10 см. Заглубление основания зависит от особенностей почвы и веса конструкции. Минимальный показатель – 1,5 м. Чем тяжелее полотна и нестабильнее грунт, тем на большей глубине подготавливают фундамент. Он должен хорошо переносить динамические нагрузки, создаваемые движением полотен и ветровыми порывами
Также важно, чтобы основание выдерживало воздействие сезонных процессов (заморозки и таяние) на характеристики почвы
Пошаговая инструкция по установке столбов:
- Готовятся ямы глубины, определенной при расчетах. При этом их диаметр должен быть хотя бы на 0,1 м больше, чем у труб, используемых для создания столбов.
- На дне подготавливают подушку из гравия или мелких камушков.
- В ямы ставят опоры, фиксируя их в строго вертикальном положении специальными подпорками.
- Затем производится бетонирование столбов. Если планируется повесить тяжелые полотна, опоры необходимо армировать.
Сборка створок ворот
Сварка каркаса для распашных ворот
Каркасы выполняются из уголка либо прямоугольного профиля. Для покрытия подойдет профлист толщиной минимум 2 мм или сетка. Лучше всего, если створки смогут открываться на 180 градусов – тогда они не будут мешать въезду машины. Чтобы не съедалось полезное место на участке, стоит сделать полотна открывающимися наружу. Общая их ширина должна быть на 3-3,5 см меньше, чем у проема, а расстояние между створками – около 1 см. Когда полотна собраны, их примеривают к месту установки и отмечают, где должны располагаться петли. Последние затем будут привариваться к столбам. Если створки достаточно тяжелы, их стоит установить на 6 петель.
Монтаж створок на столбах
Нижнюю часть петельного шарнира вставляют в верхнюю и конструкция прихватывается к столбу. Так поступают со всеми петлями створок. Проверив ровность конструкции, обваривают шовные соединения. Сдвигать полотна можно, когда швы полностью остынут. Области сварки затем подвергают шлифовке.
Особенности проектирования и монтажа
Перед тем, как сделать распашные ворота своими руками по чертежу, следует разобраться со схемой конструкции, на которой должны быть указаны:
- Размеры створок и стоек;
- Размещение поперечных деталей на распашной части ворот;
- Расположение запирающих элементов.
Стандартная конструкция ворот состоит из прямоугольного каркаса, сделанного из металлопрофиля (круглого, то есть трубы, или прямоугольного). Диаметр сечения профилей – от 2,5 до 4,5 см. Створки изготавливаются из металла и укрепляются поперёк (или по диагонали) с помощью поперечи диаметром 2–4 см. Количество таких элементов, необходимых для повышения жёсткости конструкции, зависит от высоты и ширины ворот.

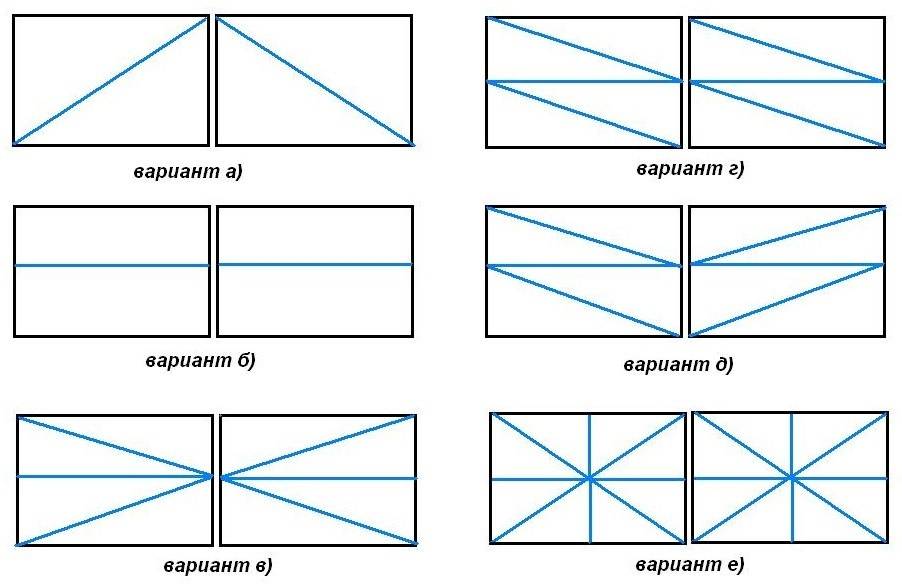

Варианты каркасов для ворот
Схема и принцип работы
Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.
Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.
Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.

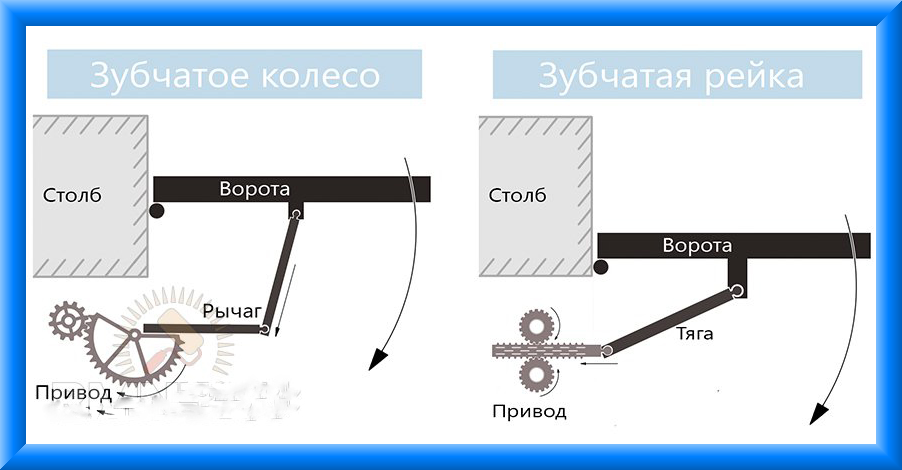

Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.
Подготовка к монтажу автоматики
Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.
Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

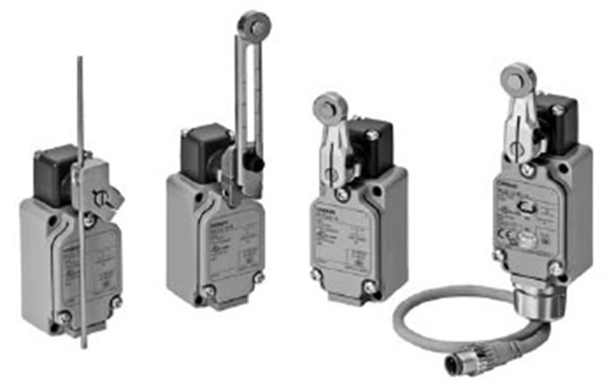

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.
Для монтажа привода к воротам понадобятся такие инструменты:
- плоскогубцы;
- изолента;
- метр (или рулетка);
- электродрель, но может пройти и ручная;
- шуруповерт с разными насадками;
- молоток.
