Функции контробрешетки под профнастил
Варианты шага контробрешетки
Прежде всего контробрешетка необходима под профнастил в связи с тем, что под данный кровельный материал в большинстве случаев укладывается специальная гидроизоляция: мембрана, диффузионная пленка и т.д. Между гидроизоляционным полотном и основной обрешеткой, к которой будет крепиться профнастил, должен быть вентиляционный зазор, который и обеспечивается набиванием дополнительных планок поверх изоляции на стропила. Особенно актуальна контробрешетка для пологих крыш из профнастила, а также в случаях, когда используется профнастил с высотой волны не более 21 мм. В обоих случаях существует риск провисания кровельного материала, из-за чего обрешетка под него делается частая или даже сплошная. Между сплошной обрешеткой и гидроизоляцией вентиляционный зазор является обязательным.
Таким образом, контробрешетка обеспечивает необходимый вентиляционный зазор между основной обрешеткой и гидроизоляционной пленкой. Какие же еще функции она выполняет? Перечислим основные из них:
Вентиляционный зазор между гидроизоляцией и внутренней плоскостью профлиста должен составлять около 5 см, что и обеспечивается контробрешеткой (около 2,5 см) и обрешеткой (около 2, 5 см).
Благодаря контробрешетке не происходит соприкосновение гидроизоляционной пленки с обрешеточными досками, что очень важно в тех случаях, когда на пленке образуется конденсат. Влага стекает по ней, не причиняя вреда древесине
Это увеличивает срок службы обрешеточных досок, а также позволяет сэкономить во время строительства на их обработке для повышения влагостойкости.
Контробрешеточные планки выполняют также функцию поддерживания и распрямления гидроизоляционного материала, который иначе обязательно провисал бы намного сильнее. Благодаря же дополнительной поддержке водонепроницаемая пленка остается хорошо натянутой и полноценно выполняет свое основное предназначение.
Иногда контробрешетка может выполнять и дополнительные функции. Например, если стропила были небрежно обтесаны, то, благодаря набитым дополнительно планкам, их поверхность выравнивается перед монтажом основной обрешетки.
Еще одна дополнительная функция контробрешетки состоит в том, что она может использоваться как опора для временной, монтажной обрешетки, которая особенно полезна из-за того, что строителям нужно передвигаться по поверхности крыши, когда там уже уложена гидроизоляционная пленка, которую можно разорвать или повредить любым неосторожным движением.
Таким образом, контробрешетка на крыше под профнастил с использованием гидроизоляционной мембраны выполняет важные функции. Поэтому ее укладку можно считать необходимым элементом процесса возведения такой кровли.
Функции контробрешетки под профнастил
Варианты шага контробрешетки
Прежде всего контробрешетка необходима под профнастил в связи с тем, что под данный кровельный материал в большинстве случаев укладывается специальная гидроизоляция: мембрана, диффузионная пленка и т.д. Между гидроизоляционным полотном и основной обрешеткой, к которой будет крепиться профнастил, должен быть вентиляционный зазор, который и обеспечивается набиванием дополнительных планок поверх изоляции на стропила. Особенно актуальна контробрешетка для пологих крыш из профнастила, а также в случаях, когда используется профнастил с высотой волны не более 21 мм. В обоих случаях существует риск провисания кровельного материала, из-за чего обрешетка под него делается частая или даже сплошная. Между сплошной обрешеткой и гидроизоляцией вентиляционный зазор является обязательным.
Таким образом, контробрешетка обеспечивает необходимый вентиляционный зазор между основной обрешеткой и гидроизоляционной пленкой. Какие же еще функции она выполняет? Перечислим основные из них:
Вентиляционный зазор между гидроизоляцией и внутренней плоскостью профлиста должен составлять около 5 см, что и обеспечивается контробрешеткой (около 2,5 см) и обрешеткой (около 2, 5 см).
Благодаря контробрешетке не происходит соприкосновение гидроизоляционной пленки с обрешеточными досками, что очень важно в тех случаях, когда на пленке образуется конденсат. Влага стекает по ней, не причиняя вреда древесине. Это увеличивает срок службы обрешеточных досок, а также позволяет сэкономить во время строительства на их обработке для повышения влагостойкости.
Контробрешеточные планки выполняют также функцию поддерживания и распрямления гидроизоляционного материала, который иначе обязательно провисал бы намного сильнее
Благодаря же дополнительной поддержке водонепроницаемая пленка остается хорошо натянутой и полноценно выполняет свое основное предназначение.
Иногда контробрешетка может выполнять и дополнительные функции. Например, если стропила были небрежно обтесаны, то, благодаря набитым дополнительно планкам, их поверхность выравнивается перед монтажом основной обрешетки.
Еще одна дополнительная функция контробрешетки состоит в том, что она может использоваться как опора для временной, монтажной обрешетки, которая особенно полезна из-за того, что строителям нужно передвигаться по поверхности крыши, когда там уже уложена гидроизоляционная пленка, которую можно разорвать или повредить любым неосторожным движением.
Это увеличивает срок службы обрешеточных досок, а также позволяет сэкономить во время строительства на их обработке для повышения влагостойкости.
Контробрешеточные планки выполняют также функцию поддерживания и распрямления гидроизоляционного материала, который иначе обязательно провисал бы намного сильнее. Благодаря же дополнительной поддержке водонепроницаемая пленка остается хорошо натянутой и полноценно выполняет свое основное предназначение.
Иногда контробрешетка может выполнять и дополнительные функции. Например, если стропила были небрежно обтесаны, то, благодаря набитым дополнительно планкам, их поверхность выравнивается перед монтажом основной обрешетки.
Еще одна дополнительная функция контробрешетки состоит в том, что она может использоваться как опора для временной, монтажной обрешетки, которая особенно полезна из-за того, что строителям нужно передвигаться по поверхности крыши, когда там уже уложена гидроизоляционная пленка, которую можно разорвать или повредить любым неосторожным движением.
Таким образом, контробрешетка на крыше под профнастил с использованием гидроизоляционной мембраны выполняет важные функции. Поэтому ее укладку можно считать необходимым элементом процесса возведения такой кровли.
Как монтируется контробрешетка под металлочерепицу
После того, как завершается изготовление кровли из пленки гидроизоляции и ее фиксирование с помощью степлера над стропильными ногами, начинается процесс набивки контробрешетки, поскольку металлочерепица без контробрешетки будет менее надежной и не прослужит на протяжении положенного ей эксплуатационного срока.
Устраивается она при помощи брусьев длиной в 135 – 137 сантиметров сечением в 30×50 миллиметров. Крепится она оцинкованными гвоздями с шагом, равным приблизительно 30 сантиметров, причем не выше тех линий, которые промаркированы на пленке.
Для того чтобы вести последующие работы и перемещаться по поверхности крыши, на контробрешетку принято набивать брусья или черновые доски. При этом важно запиливать бруски на коньке под необходимым углом на двух сторонах скатов таким образом, чтобы можно было достичь плоскостного пересечения верхних обрешеточных граней в одной точке. Это даст возможность качественно и точно выполнить расчет шага обрешетки и установить брусок покрытия в верхнем ряду. Игнорирование подобных действий может привести к нарушению общей конструкции конька
Игнорирование подобных действий может привести к нарушению общей конструкции конька.
Прежде как класть металлочерепицу, основная обрешетка в пределах ендов прибивается по ногам стропил с зазором в 10 сантиметров либо к продольным контробрешеточным брусьям на хребте или ендове, либо к настилу для того, чтобы обеспечивался свободный отвод влаги, пыли, снега и строительных отходов, а также для того, чтобы пространство на определенных участках под кровлей вентилировалось. Ну а сверху крепится ендова верхняя, которая предотвращает попадание листьев в срезы крыши.
Гидроизоляция холодного чердака. Этапы монтажа

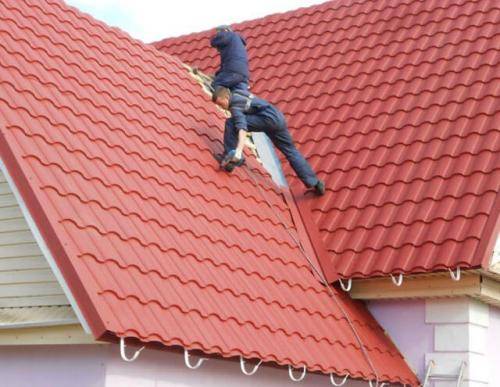

Давайте разберемся, как правильно монтировать металлочерепицу , чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.
Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.
Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.
При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.
Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.
Требования к материалам
Все элементы кровли устанавливаются с расчетом на длительный срок эксплуатации. Заменить планку контробрешетки непросто, так как для этого придется снимать часть кровли и демонтировать участок обрешетки. Это весьма трудоемкая и опасная процедура, поскольку работу придется выполнять на крыше. Кровля скользкая, особенно, если угол наклона скатов достаточно велик.
Ремонт подобного рода относится к ответственным видам работ. Для того, чтобы максимально сократить подобные мероприятия, необходимо изначально выбирать наиболее качественные и надежные материалы.
Как правило, контробрешетку изготавливают из деревянных брусков определенного размера. Принципиальное значение имеет высота планок (относительно верхней линии стропильной ноги). Длина планок не регулируется (как правило, используются бруски длиной от 1,3 м). Ширина может быть любой, но обычно ее выбирают около 50 мм — в соответствии с толщиной стропил.
Правила выбора древесины
Выбор древесины — ответственная задача, требующая от пользователя некоторых познаний. Необходимо обеспечить максимальную длительность службы планок, отсутствие деформаций, растрескивания или коробления.
Сосна
Для монтажа контробрешетки используют сосновые планки. Они доступны, не слишком дороги, хорошо обрабатываются и обладают сравнительно малым весом.
Лиственница
Не рекомендуется использовать лиственницу — она значительно тяжелее и подвержена короблению — иногда планку буквально выворачивает винтом. Качественно высушить материал не всегда удается, тем более, что перед установкой он все равно наберет атмосферную влажность. Кроме этого, лиственница очень плотная, в нее плохо идут гвозди.
Ель и пихта
Использование ели или пихты также не рекомендовано. Большое количество сучков ослабляет древесину, создает нежелательные напряжения в массиве материала. Планки могут покоробиться или выгнуться.
Подсочка
Поскольку эксплуатационные требования достаточно жесткие, критерии выбора материала несколько отличаются от обычных. Например, рекомендуется выбирать древесину, не прошедшую подсочку. Наличие смолы позволяет защитить материал от вредителей, усилить сопротивляемость гнилостным процессам или воздействию влаги.
Пропитка
Перед монтажом планки пропитывают антисептическими и антипиреновыми составами, но их действие ограничено несколькими годами. Поэтому, правильный выбор древесины становится одним из условий долговечной службы контробрешетки.
Толщина контрбруса
Толщина планок контробрешетки выбирается не произвольно. Она соответствует условиям перемещения воздушных потоков в зависимости от перепада высот начальной и конечной точки. Поток входит в подкровельное пространство на уровне карниза и выводится на линии конька. Скорость движения и объем воздуха определяют эффективность вывода водяного пара из подкровельного пространства.
Чем больше угол наклона скатов, тем меньше может быть толщина брусков.
Если угол наклона скатов увеличить до 30°, толщина контробрешетки заметно уменьшается — при длине ската до 15 м достаточно 30 мм, а при длине 15-20 м — 40 мм. Закрепить один брус большой толщины сложно, поэтому, используют пачку из 2-3 планок, укрепленных одна на другой.
Такая разница в толщине контробрешетки обусловлена разным перепадом давлений. На пологих скатах перепад высот карниза и конька сравнительно мал. Естественная депрессия потока воздуха в подкровельном пространстве также невелика, что вынуждает увеличивать толщину воздушного зазора для увеличения объема потока.
Какими гвоздями прибивать контробрешетку?
Прочность крепления контробрешетки — важный рабочий момент. Как правило, для фиксации планок используют гвозди. Можно применить шурупы, но они намного дороже и сложнее в монтаже. Их предпочитают только в конструкциях, которые рано или поздно придется разбирать. Поскольку контробрешетку устанавливают навсегда (до момента замены стропильной системы), проще и удобнее использовать гвозди.
Длину гвоздей выбирают исходя из толщины планок. Рекомендуется обеспечить 2 — 3-кратное превышение толщины планок (для контробрешетки 50 мм подойдут гвозди 100 — 150 мм). Забивают их с шагом около 300 мм.
Экономить на крепежах не следует, так как от прочности фиксации контробрешетки зависит состояние обрешетки и кровельного полотна.
Монтаж контробрешетки
Расположение брусьев контробрешетки
Устройство контробрешетки рекомендуется для всех типов скатной кровли. Мы уже сказали, что контр брусья прибиваются прямо на гидроизоляционный материал вдоль стропил.
Это позволяет приподнять конструкцию обрешетки на высоту бруска и обеспечить эффективную вентиляцию кровельного пространства.
Как правило, высота контробрешетки может быть 2-5 см. На простых крышах используются бруски 30х50 мм. На сложных многоскатных крышах следует увеличить толщину контр брусьев до 50 мм.
Монтаж контробрешетки начинается после того, как поверх стропил был уложен гидроизоляционный материал. Ранее в его качестве было принято использовать рубероид.
Сейчас же многие производители предлагают качественные и надежные гидроизоляционные пленки или мембраны.
Гидроизоляция фиксируется к стропилам, потом осуществляется набивка контробрешетки.
Ознакомьтесь с некоторыми важными моментами по обустройству контр брусьев:
- Контр брусья толщиной 30х50 мм и длиной 135 см закрепляются на стропила с шагом 300 мм с помощью оцинкованных гвоздей;
- Если возникает необходимость при монтаже гидроизоляции перемещаться по контробрешетке, то необходимо соорудить черновую обрешетку;
- На крышах с наклоном ската 30 градусов можно применять контр брусья с сечением 25х50 мм. При создании контробрешетки на крышах с меньшим уклоном ската не стоит экономить на материале.
Стоит обратить внимание, как обустраиваются контр рейки (брусья) в районе коньков и ендов:
- Для устройства коньков необходимо, чтобы верхние плоскости граней контр брусьев имели пересечение в одной точке. Для этого бруски противоположных скатов запиливаются под необходимым углом. Правильно монтированная на коньке обрешетка способствует точности расчетов шага досок обрешетки и укладки, к примеру, верхнего ряда элементов черепицы;
- Возле ендов основные контр брусья прибиваются с шагом 10см к продольным брусьям хребта или ендовы. Это способствует свободному отводу пыли, конденсата, снега, а также эффективной вентиляции кровельного покрытия.
Необходимо обратить внимание на часто встречающиеся ошибки в устройстве контробрешетки под ендовы, когда при монтаже брусья укладываются плотно к настилу ендовы. Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес.
Помимо этого во время монтажа в ендове будет накапливаться строительный мусор. А торцы контр брусьев повреждаться от воздействия влаги.
При обустройстве пологих ендов под контробрешетку используется уплотнительная лента, что обосновано и оправдано в плане устранения протечек.
Внимание. При нарушении этих рекомендация конструкция ендов и конька может быть нарушена. Фиксирование гидроизоляции контр брусьями
Фиксирование гидроизоляции контр брусьями
Стоит учитывать то, что контр рейки крепятся прямо на гидроизоляционный материал гвоздями. На 1 кв.м поверхности используется до 10 крепежных элементов.
В таком случае гидроизоляционный материал в 10 точках имеет места нарушения герметичности, уязвимые к проникновению влаги, особенно во время продолжительного дождя.
Такие явления часто встречаются, когда кровельщики стразу по контробрешетке не монтируют обрешетку и кровельное покрытие.
Внимание. Протечки влаги через места крепления контр брусьев с гидроизоляцией носят временный характер. С момента укладки кровельного материала они устраняются
Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства
С момента укладки кровельного материала они устраняются. Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства.
Материал для контробрешетки
Как и при любых монтажно-строительных работах, сооружение контробрешетки начинается с выбора сырья для нее.
Если планируется обустраивать кровлю с большим весом покрытия, то необходимо в качестве сырья для контр брусьев использовать сосну или дуб. Для более легкого покрытия, к примеру, гибкой черепицы, применяется древесина мягких сортов.
Характеристики материала, используемого для обрешетки
Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:
- черепица (керамическая, цементно-песчаная, полимерцементная);
- шифер (асбоцементные листы), еврошифер (ондулин);
- фальцевая кровля;
- металлочерепица;
- мягкая кровля.
Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.
При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.
Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.
Черепица
Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.
Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.
Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.
Шифер
Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.
Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.
Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.
Фальцевая кровля
Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.
Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.
Гибкая черепица
Нужна ли контробрешетка и каковы ее функции
В недалеком прошлом мало кто из строителей знал, что такое контробрешетка и зачем она. Мансардное строительство многое изменило в положении дел. Использование чердаков в жилых зданиях в качестве комфортного жилья, дало импульс новым технологиям утепления крыш, создания обитателям достойных условий жизни.
Нужна ли контробрешетка и каковы ее функции
Ответ на поставленный вопрос предельно ясен. Да, нужна. Как дополнение к существующей традиционной обрешетке. Обычная обрешетка служит местом локации финального покрытия кровли. Лет тридцать назад, по существовавшим тогда СНиПам, таким материалом рассматривался только шифер. Ему не было конкурентов. В целях экономии директивные строительные циркуляры требовали на каждый большой стандартный лист три обрешеточные доски. Не было сплошной обрешетки. И нормально жили, не замерзали. Чердаки мало кто утеплял.
Внимание! С того времени все кардинально изменилось. При сооружении кровель стали использовать сплошную обрешетку, утеплитель, паро- и гидроизоляции. Появилось новое направление в домостроение
Оно и выявило, что для нормального положение дел при сооружении теплых крыш, использовать контробрешетку —.обязательное условие. Сегодня она нужна
Появилось новое направление в домостроение. Оно и выявило, что для нормального положение дел при сооружении теплых крыш, использовать контробрешетку —.обязательное условие. Сегодня она нужна.
Для чего
При помощи контробрешетки решаются сложные задачи вентиляции кровельной системы и в целом мансардного помещения. Контробрешетка создает пространство для свободного или принудительного воздухообмена
Основная функция важного кровельного элемента

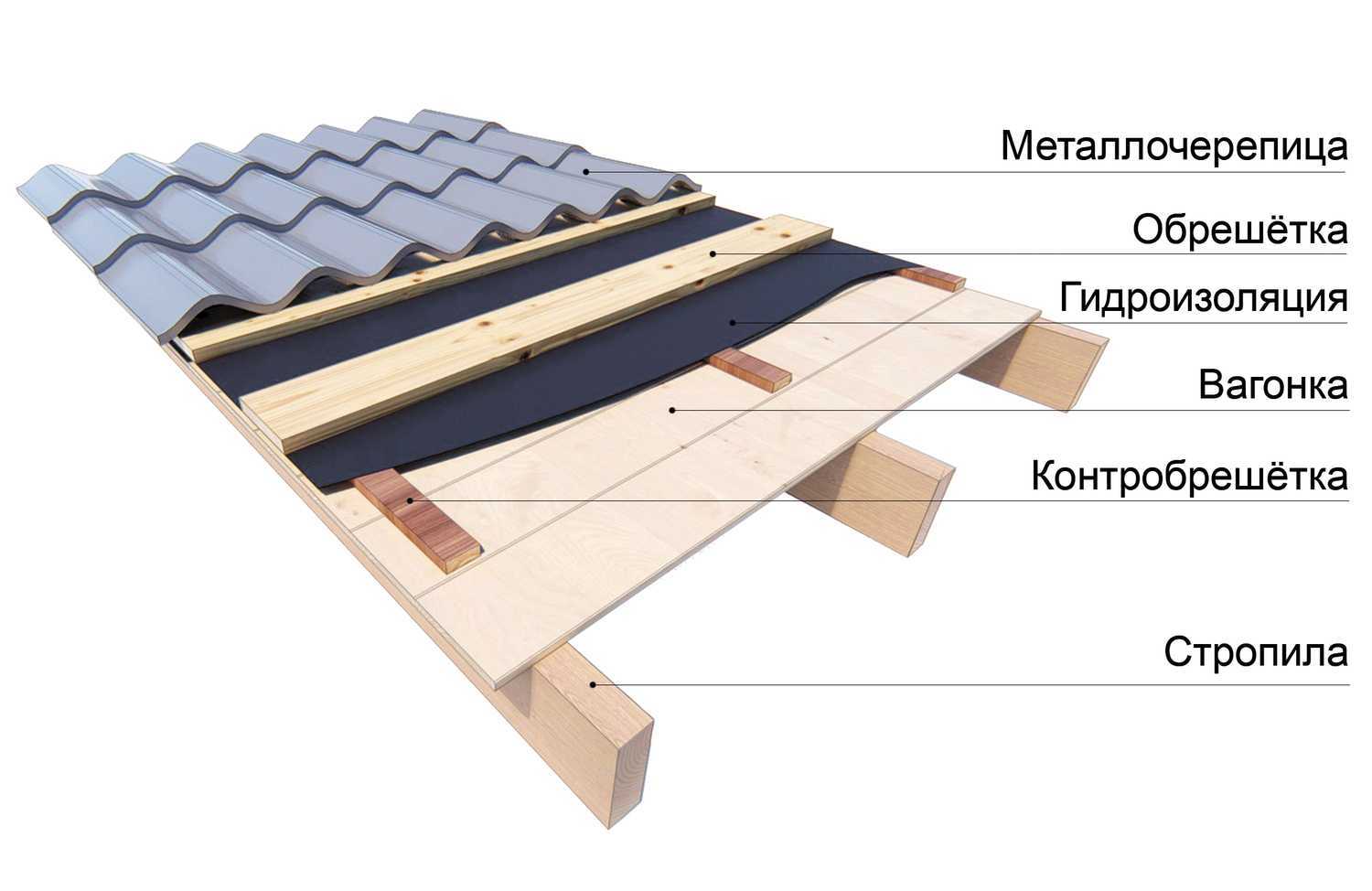

Функции контробрешетки под профнастил, металлочерепицу С точки зрения опытного строителя вопрос некорректный. Просто так, без строительства мансарды, она не нужна. Ее необходимость наступает лишь при устройстве теплых крыш. Жилые здания с обычными чердаками обойдутся без нее. Может быть, очень богатый человек из-за своей прихоти захочет создать тепличные условия для отжившего свой век дивана, помещенного на чердак. Но это его личное дело.
При устройстве мансардных помещений без контробрешетки не обойтись. Это важный узел в кровельной системе. Конечно, на худой конец, можно прожить свою жизнь в мансарде и без дополнительной деревянной конструкции. Суть в том, какой комфортной и длинной будет она. Если мансарда построена в субтропическом регионе, то долго. В северных регионах коротко.
Контробрешетка под черепицу
Технология изготовления, функциональность контробрешетки такая, как и под профнастил. Чем отличается металлочерепица от профнастила. Один и тот же материал, только с разными геометрическими декоративными рисунками. На технологическую линию формирования листа установили другую матрицу. И все.
Требует «пирог»
В зависимости от конфигурации, других нюансов кровли, устраивают кровельный теплый пирог, если дом с мансардой. Структуру утепляющего слоя составляют:
ВНИМАНИЕ

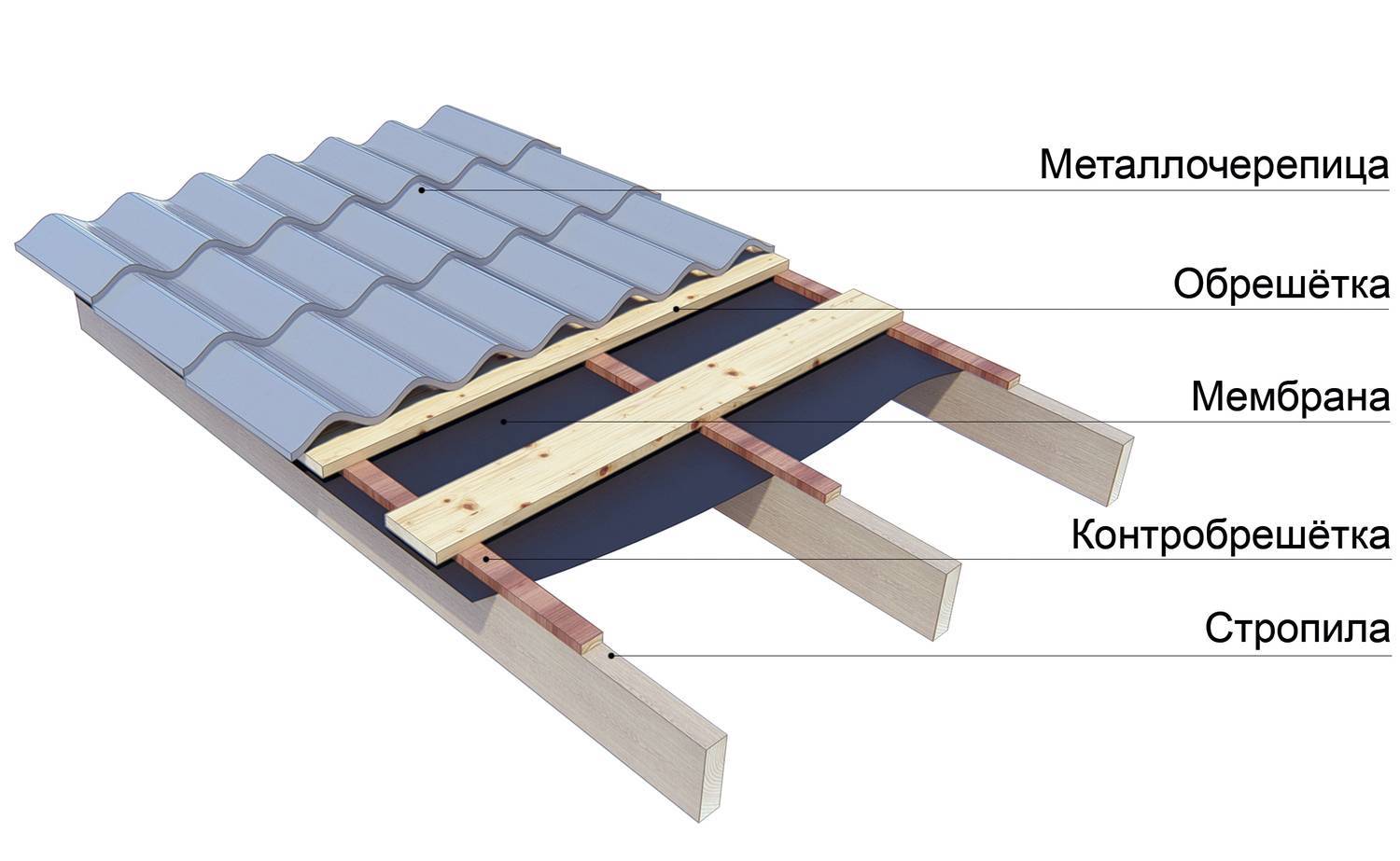

Контробрешетка для крыши из металлочерепицы
Подобная конструкция крыши достаточно просто и быстро монтируется.
Для металлочерепицы следует использовать бруски, которые имеют длину от 1350 до 1370 миллиметров и стандартное сечение 30х50 миллиметров. Крепление нужно выполнять с помощью оцинкованных гвоздей с шагом 300 миллиметров.
В процессе устройства контробрешетки для крыши из металлочерепицы понадобится соединять методом запила верхние концы брусков с противоположных скатов. В итоге должно получиться прочное соединение. Впоследствии это может дать возможность провести более точные расчеты обрешетки под данный кровельный материал и выполнить устройство правильного конька.
Помимо того что контробрешеточную конструкцию для металлочерепицы применяют на крышах, ее используют и на вертикальных поверхностях в то время, как производится процесс внешнего утепления стен. При этом будет создано воздушное пространство между утеплителем и облицовочным материалом.
Конденсат не будет попадать на внутреннюю сторону облицовки на поверхность утепляющего материала. В случае если дом планируется обшивать деревянными панелями, это придется сделать для того, чтобы сохранить обшивку дома невредимой на длительный срок.

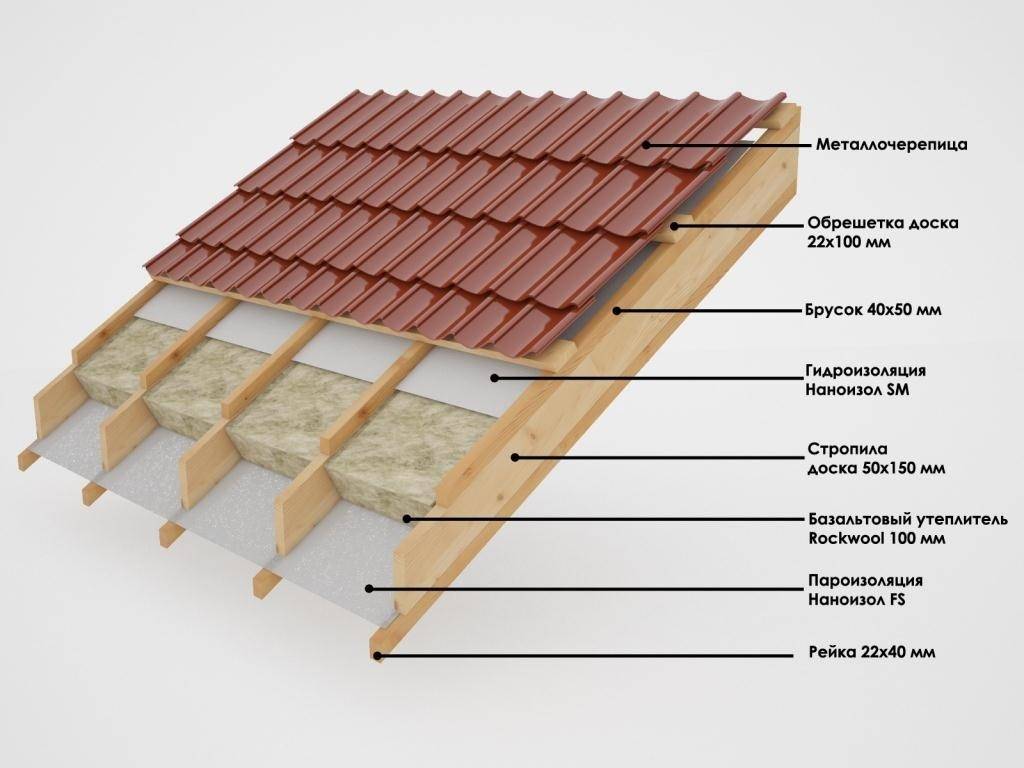

Подобный кровельный пирог даст возможность решить такие задачи, как:
- более надежное крепление мембраны на крыше из металлочерепицы;
- обустройство надежного каркаса для обрешетки;
- получение воздушного зазора для правильной вентиляции.
