Способы видеонаблюдения через Интернет на компьютере
Наблюдать трансляцию с IP-видеокамер на компьютере или ноутбуке с операционной системой Windows можно несколькими способами: с помощью браузера IE (Internet Explorer), широко распространенного бесплатного медиапроигрывателя VLC или специальной программы HeroSpeed CMS.
Просмотр видео с помощью стандартного браузера Internet Explorer
Необходимо запустить браузер Internet Explorer и в адресной строке прописать IP адрес видеокамеры, для нашего случая 135.135.135.135:8201. 135.135.135.135 это IP, который выдал провайдер, 8201 – это HTTP порт, который был нами присвоен видеокамере №1 при ее настройке. Всплывает окно с предложением ввести логин и пароль. После введения логина, пароля и нажатия кнопки «Войти» загрузится панель видеокамеры с изображением. Если кликнуть быстро два раза по изображению, оно займет весь экран монитора.
Если после введения IP в браузере появилась страница в синих тонах, то нужно выполнить действия, описанные выше в разделе .
Просмотр видео с помощью бесплатного медиапроигрывателя VLC
Если медиапроигрыватель VLC на компьютере не установлен, то необходимо скачать из Интернета его дистрибутив и установить. Инсталляция VLC проходит в автоматическом режиме и трудностей не представляет. После установки нужно запустить проигрыватель, нажать закладку «Медиа» и в выпадающем меню выбрать «Открыть URL». В окошко всплывшего окна ввести следующий адрес: rtsp://135.135.135.135:5541/0. 135.135.135.135 это IP, который выдал провайдер, 5541 – это номер ранее назначенный нами RTSP порта камеры №1, 0 – является обязательным только для считывания RTSP с IP-видеокамеры ROKA R-2020. Для других моделей видеокамер после слеша требуется прописывать другой параметр, который назначен производителем камеры.
Просмотр и запись видео с помощью специальной программы HeroSpeed CMS
Программа HeroSpeed CMS является специализированной клиентской программой для работы в системах видеонаблюдения и подходит для работы с IP-видеокамерами многих производителей. Обычно в комплекте с видеокамерой имеется CD диск, на котором имеется программа для данной видеокамеры от производителя. В настоящее время производитель обычно указывает ссылку на сайт, с которого можно скачать необходимое программное обеспечение.
HeroSpeed CMS позволяет одновременно выводить на экран монитора и записывать на жесткий диск видео со всех видеокамер системы видеонаблюдения. Программа имеет множество настроек и поддерживает много языков. Правда, перевод на русский язык сделан довольно непрофессионально.
Для того чтобы программа начала показывать видео необходимо внести параметры связи. Для этого нужно нажать левую пиктограмму в виде списка на верхней панели, добавить все видеокамеры и внести их адреса. На фотографии показана панель, заполненная для видеокамеры №1. Где 135.135.135.135 IP, выданный провайдером, номер RTSP порта 5541 и номер HTTP порта 8201. С остальными настройками легко разобраться самостоятельно.
После того, как система видеонаблюдения заработала, останется только выполнить более точное кадрирование и фокусировку видеокамер.
Как видите разработать и установить систему онлайн видеонаблюдения двора через Интернет на базе IP видеокамер после ознакомления с представленной статьей вполне можно выполнить самостоятельно.
Необходимые характеристики для выбора камеры
Чувствительность задается наименьшим отверстием диафрагмы, принимающим сигнал размера 1 В на отладочной таблице, при освещенности 2 тыс. ЛК с температурой 3 тыс.200° К. Эту характеристику иногда путают с минимальной освещенностью, которая характеризуется наименьшим показателем света для распознавания изображения.
Динамический диапазон показывает отношение наибольшего сигнала к среднему квадрату величины экспозиционного фона. Повышение вилки ведет к более четкому распознаванию темных объектов. Разрешение камеры дает представление о количестве линий в кадре экрана. В качестве характеристики дается разрешавшая способность по горизонтали, а вертикальный показатель берется на уровне ¾.
Скорость записи или частота показывает число кадров, которое система воспринимает за секунду.
Как сделать камеру наблюдения своими руками
Шаг 1: Подготовка материалов и инструментов.
| Материалы: | — Raspberry Pi | — Камера для Raspberry Pi | — MicroSD-карта | — Провода |
| Инструменты: | — Компьютер с доступом в интернет | — Кард-ридер | — Пинцет | — Отвертка |
Шаг 2: Настройка Raspberry Pi.
1. Скачайте и установите ОС Raspbian на MicroSD-карту.
2. Подключите Raspberry Pi к компьютеру через Ethernet-кабель.
3. Зайдите в командную строку Raspberry Pi через SSH.
4. Обновите и настройте систему.
Шаг 3: Подключение камеры.
1. Откройте крышку Raspberry Pi.
2. Подключите камеру к соответствующему разъему.
3. Закрепите камеру при помощи пинцета или отвертки.
Шаг 4: Настройка программного обеспечения.
1. Установите и настройте Motion – программу для работы с камерой.
2. Выполните настройку Motion через веб-интерфейс.
3. Убедитесь, что камера сохраняет видео и фото в нужном формате и на нужный носитель.
Шаг 5: Размещение камеры.
1. Выберите место для установки камеры, где она будет иметь наилучший обзор.
2. Закрепите камеру на стабильной поверхности при помощи крепежных элементов.
Шаг 6: Проверка и дополнительные настройки.
1. Проверьте работу камеры, выполнив тестовую съемку.
2. Внесите дополнительные настройки в программу Motion, если необходимо.
Теперь вы знаете, как сделать камеру наблюдения своими руками. Не забудьте протестировать систему и убедиться в ее полноценной работе перед размещением камеры на постоянной основе.
Моя схема удаленного наблюдения за дачей через телефон
В своем доме я использовал следующие видеокамеры наблюдения:
TP-Link Tapo C200
Прежде всего я установил две поворотные камеры TP-Link Tapo C200 — одну внутри дома, вторую — на открытой террасе под крышей. Да-да, это не ошибка — камера, предназначенная для установки внутри теплой комнаты отлично себя проявила на улице. Ни разу не зависла и не выключилась даже в суровые зимние морозы (-20). Главное для нее — защита от дождя, которую обеспечивала крыша. В остальном никаких вопросов работа на улице не вызвала.
TP-Link Tapo C310
Также для закрытия всего контура вокруг дома я установил две уличных камеры TP-Link Tapo C310 на внешних стенах, которые направил в разные стороны на дачный участок, куда не достает поворотная C200. Чтобы в поле зрения попадала въездная группа, но при этом они не захватывали соседние территории.
Расключение проводов на видеорегистраторе
Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.
Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки “+V” и “-V”.
А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.
То же самое проделываете с оставшимися видеокамерами.
Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.
Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.
Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Усиление 3G/4G сигнала
К дополнительному усилению сигнала прибегают в случае большого количества пользователей глобальной сетью, а также в условиях плохого качества волны. Усилить можно 2 методами:
- с помощью 3G/4G роутера для загородного дома, способного улавливать волку с помощью собственной антенны, и раздавать ее в доме через wi-fi;
- используя репитер, который внутри дачного дома усиливает сигнал, предоставляемый поставщиком услуг.
В первом варианте применяют модель передатчика, в антенну которого встроен 4G модем. Подобное оснащение позволяет максимально снизить потерю сигнала, а также упростить монтажные работы по проведению кабельной линии.
Репитер располагается между антенной, находящейся снаружи здания, и антеннами внутри дома. Внутренние устройства передают усиленный сигнал к пользователям.
Программы
Самыми распространенными являются следующие 2 утилиты для слежения:
- Ivideon;
- WebcamXP.
Обе они бесплатно качаются с сайтов разработчиков, однако в дальнейшем использовании имеют свои нюансы. Первая программа бесплатная, и в сети легко найти ряд статей, посвященных ее установке и эксплуатации. Из функционала следует отметить:
- запись видео в режиме реального времени с одного регистратора;
- во время переключения между видеорегистраторами, которое воплощено отдельным плагином, судя по отзывам пользователей, наблюдается масса глюков;
- снабжение ДД без распознавания, то есть программа с видеорегистратором все время работают, чем грузят канал связи и разряжают устройство.
WebcamXP имеет бесплатную и платную версии — в бесплатной регулируются характеристики только одного видеорегистратора (возможность делать кадр через промежуток времени). Мультикамерная версия доступна каждому пользователю в течение 60 дней, после чего становится платной. В ней есть настройка кодека, планировка активации и деактивации, выбор пути сохранения файлов. Особенности у софта 2:
- Наложение фирменного логотипа на картинку, что создает помехи для просмотра.
- Невозможность обмануть программу, не заплатив, удалив и скачав ее заново.
Программа для видеонаблюдения через ip
Критерии выбора
При выборе камеры первое, на что обращают внимание – качество картинки, которую она показывает. Если консультант в магазине предложит посмотреть изображение, подключив устройство сразу к монитору, то уведенному не стоит безоговорочно верить. Объяснение этому простое – сведения при передаче через интернет сжимаются определенным способом, в итоге пользователь увидит совсем не ту картинку, которую он видел при покупке в магазине
Объяснение этому простое – сведения при передаче через интернет сжимаются определенным способом, в итоге пользователь увидит совсем не ту картинку, которую он видел при покупке в магазине.
Камера, у которой отсутствует провод, но имеется карта памяти, дублирует информацию
Также важно, чтобы камера была оснащена слотом для карты флэш. Даже если произойдет неприятный инцидент, и хакеры перехватят всю информацию, все равно данные останутся на носителе. Покупка видеокамеры, которая осуществляет запись на карту памяти, обоснована и приоритетна
Покупка видеокамеры, которая осуществляет запись на карту памяти, обоснована и приоритетна.
Системы могут быть оборудованы разными датчиками, которые реагируют на звуки, движения, изменения площади помещения, если вдруг разобьют окно. Похожие дополнительные опции повысят надежность охраны дома.
Некоторые характеристики, на которые стоит обратить внимание при организации наблюдения за домом:
- Разрешение видеоклипов. Этот показатель влияет на качество изображения. Чем выше значение, тем четче картинка, тем лучше можно увидеть мелкие детали. Современные видеокамеры имеют разрешение от 1,3 до 3,5 мегапикселей и более. Рекомендуется приобретать устройство в зависимости от его запланированного использования. Если необходимо четкое изображение, то нужно купить видеокамеру с качеством HD или Full HD с 720 и 1080 соответственно.
- Светочувствительность и матрицы. Первый показатель влияет на хорошую передачу картинки из темноты или при плохом освещении. Если хозяину нужны камеры для ночной съемки, то нужно выбрать варианты с высокой светочувствительностью. Ее измерение происходит в люксах. Часто разработчики указывают этот показатель на коробке. Чувствительность не связана с разрешением устройства. Устройство может показывать картинки формата Full HD, но в темноте ничего не увидит. Выяснить, подойдет ли та или иная камера для режима ночной съемки, можно по типу матрицы. Предпочтительнее остановить свой выбор на CCD или CMOS ACS. Не выбирайте тип СМОS. Если рассматривать показатели в люксах, то здесь исходят из такого соображения. В полнолуние освещенность равна 0,1, в сумерки 1 люкс. Видеокамера должна оснащаться светочувствительностью до 0,1 и менее.
- Конструкция. Как было уже сказано выше, разделяются видеокамеры на купольные, уличные, мини камеры, поворотные, корпусные. Каждый вид характеризуется своим углом обзора и создан для использования в определенных условиях.
- Скорость видеопотока. Современные устройства передают видеофайлы со скоростью 3-25 кадров в секунду.
Приспособления можно устанавливать во дворе, внутри помещения. Чтобы устройство показывало хорошую, четкую картинку, нужно выбрать камеру с углом обзора выше 70 градусов.
Для уличной съемки рекомендуется купить видеокамеры с ночным режимом и наличием подсветки.
Если вы проживаете в холодном регионе, то рекомендуется взять устройство, которое сможет снимать в мороз. Для помещения можно приобрести набор, предусматривающий сохранение архивов в дополнительном хранилище. Выбирая систему, поинтересуйтесь, можно ли подсоединить дополнительные элементы.
Выбор технологии
5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0.3 Мп (если перевести 700 линий в МП). Сегодня разрешение аналоговых камер достигает величин IP, но конечно по формированию изображения они все равно проигрывают, но в большинстве случаев эта разница играет роль только на профессиональной сцене, где вопрос качества передаваемого изображения строится на недозволенности упустить какую либо важную деталь, например в аэропорту. Я говорю не о бюджетном сегменте ip устройств, а о премиальном классе, имеющий в своей структуре сложные модули антизасветки, динамического шумо-подавления, различные аналитические возможности.
Аналог или IP?
Сложный вопрос, требующий долгих размышлений, на нашем сайте опубликован целый талмуд статей, рассказывающих о преимуществах тех или иных, давайте по существу.
Нужна видеоаналитика? → IP; Не нужна? → Аналог
Необходима запись в облачное хранилище? → IP; Не нужно? → Аналог
Сделан ремонт, понадобилось видеонаблюдение, прокинуть провода не вариант → IP (Беспроводные wi-fi камеры)
Нет знания устройства компьютерных сетей? → Аналог; Есть? – IP
Необходима работа камер на расстоянии от 150 до 500 метров без дополнительных усилителей и сложных схем? → Аналог
Каждый должен сделать свой выбор, но важно понимать, что существенной разницы, например в качестве картинки между 2-х мегапиксельной аналоговой камерой с матрицей sony за 2500 руб и 2-мя мегапикселями ip камеры за 5000 руб на непонятной китайской матрице. Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы
Считается, что на камеру должно приходить 12 вольт ± 10%, на самом деле для некоторых моделей некритична работы при 10,8 – 11 вольт, а все что ниже или выше ведет к быстрой поломке устройства
Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы. Считается, что на камеру должно приходить 12 вольт ± 10%, на самом деле для некоторых моделей некритична работы при 10,8 – 11 вольт, а все что ниже или выше ведет к быстрой поломке устройства.
Так как в сечении кабеля на больших дистанциях происходит падение напряжения, то до камеры вместо 12 вольт может прийти например 9, следовательно нужно уметь рассчитывать удельное сопротивление проводника, что бы предсказать величину напряжения дошедшую до устройства.
Ниже представлена таблица величины напряжения на разных дистанциях при различных марок кабелей.
Выбор роутера
Из производителей сетевых устройств, для более гибкой настройки пропускной способности канала для видеокамеры, можно рекомендовать устройства таких компаний:
- Zyxel Keenetic.
- ASUS.
- D-Link.
- Иной маршрутизатор с DD-WRT прошивкой.
Книга с интересной обложкой
При условии, что вы умеете рисовать, можно создать потрясающую обложку с помощью акриловых красок. Представляете, как эффектно будет смотреться репродукция «Звездной ночи» Ван Гога?
Конечно, можно и обклеить обложку фото из принтера, но только если оно будет с высоким разрешением.
Текстурная коричневая бумага вроде той, что используется для конвертов, также интересно выглядит на самодельной книге. Создать такую обложку довольно легко – нужен карандаш и линейка для замеров. Лист бумаги должен выступать над книгой так, чтобы оставались уголки, которые можно подогнуть.
Все остальное отрезают, а уголки загибают.
Основные этапы установки видеонаблюдения в частном доме
Организовать систему в доме можно своими силами. Перед установкой видеокамер понадобится составить схему расположения оборудования, определить длину кабеля и источник подачи питания.
Во время построения чертежа необходимо наметить точки для установки устройств таким образом, чтобы исключить мертвые зоны. Видеорегистраторы или сервер размещают в местах, скрытых от посторонних глаз, поскольку именно там будут храниться важные данные. Мониторы можно установить в любом удобном месте.

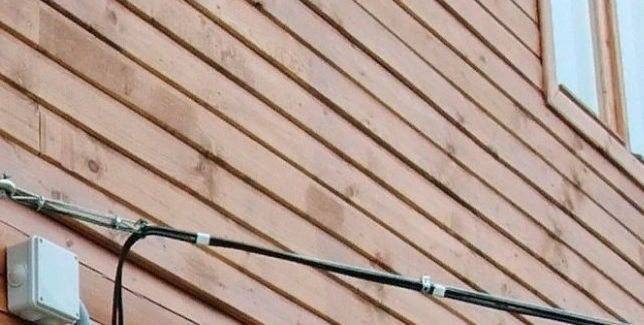

Прокладка кабельных трасс
Кабель для системы видеонаблюдения нужно укладывать на удалении от силовых не менее чем на 40 см
Если для организации системы используются аналоговые устройства, для прокладки трасс лучше выбирать коаксиальные кабели, не требующие применения дополнительных адаптеров. Для IP аналогов применяют витые пары, снижающие влияние электромагнитных помех. Прокладывание линии нужно начинать с точек, наиболее удаленных от видеорегистратора, и затем подключать близлежащие объекты, рассчитывая длину кабеля с запасом. Этот процесс может быть открытым либо закрытым, в первом случае провода размещают на опорах или вдоль ограждений, во втором прокладывают их под землей или внутри стен в гофротрубах.
Установка камер
Устройства должны обеспечивать хороший обзор всей территории и при этом располагаться в незаметных для посторонних местах. Крепежные элементы для камер лучше подбирать отдельно, отдавая предпочтение самым надежным вариантам, предотвращающим падение и вибрацию приборов.
Видеорегистратор и подключение системы
Подключая видеорегистратор, нужно позаботиться о том, чтобы все устройства были правильно подсоединены к предназначенным для них разъемам. Для корректной работы прибор размещают в месте с хорошей циркуляцией воздуха и не допускают его перегрева. После подключения всех комплектующих можно подавать питание на регистратор.
Настройка оборудования
Чтобы организовать полноценную систему слежения, понадобится настроить входящее в нее оборудование. Пользователю необходимо установить время и дату на каждом устройстве, провести их полную настройку, отформатировать жесткие диски для хранения данных, а также настроить видеозапись и удаленный доступ к камерам.
Схемы расположения камер
Принцип расположения устройств слежения зависит от размеров территории, которую необходимо отслеживать, и ее дополнительных особенностей. Лучше расположить камеры таким образом, чтобы их было удобно снимать при необходимости замены или ремонта.
Активация IP камеры Hiwatch
Готовые комплекты видеонаблюдения для частного дома: лучшие модели
Территория
Если площадь территории коттеджа большая и содержит множество зон, нужно подумать и об их видеорегистрации. Например, это могут быть: зона отдыха, зона посадок, бассейн, детская площадка.
Также это может быть место открытой стоянки автомобиля:
Из-за хозяйственных построек и насаждений не всегда есть возможность прямой видимости объекта наблюдения. Тогда камеры располагают в наиболее удобном для этого месте. Например, на тех же хозяйственных постройках, беседках, гараже, заборе. Также это могут быть опоры освещения, находящиеся на территории.
Для сохранения внешнего вида территории следует рассмотреть вариант подвода линий связи и электропитания к видеокамерам способом прокладки в земле. Воздушная линия, конечно, выигрывает в плане обслуживания, но проигрывает в эстетике.
Укладку осуществляют так, чтобы при будущих земельных работах случайно не повредить провода. Конечно, можно, и даже нужно составить план и включить его в проект, где пролегает укладка.
Для прокладки удобно использовать гофрированную трубу из композитного материала полиамид-6 (гофра ПА-6). При прокладке под дорогой или тропинками можно дополнительно использовать металлическую трубу или полиамидную, гладкую, толстостенную, чтобы исключить физическое давление.
Основные элементы системы видеонаблюдения, сопутствующие детали и инструменты
Если все необходимые составляющие системы под рукой, то смонтировать её не слишком сложно, однако, как и в любом другом деле, здесь присутствуют некоторые нюансы, обойти вниманием которые нельзя. Для начала следует разобраться, что потребуется для работы:
- регистратор с пультом управления, мышкой и блоком питания;
- сама видеокамера (в нашем случае их две – уличная и для помещения) с бесперебойным питанием;
- жёсткий диск (такой, какой устанавливается в системный блок персонального компьютера);
- коннекторы и соединительные провода;
- отвёртки, бокорезы.

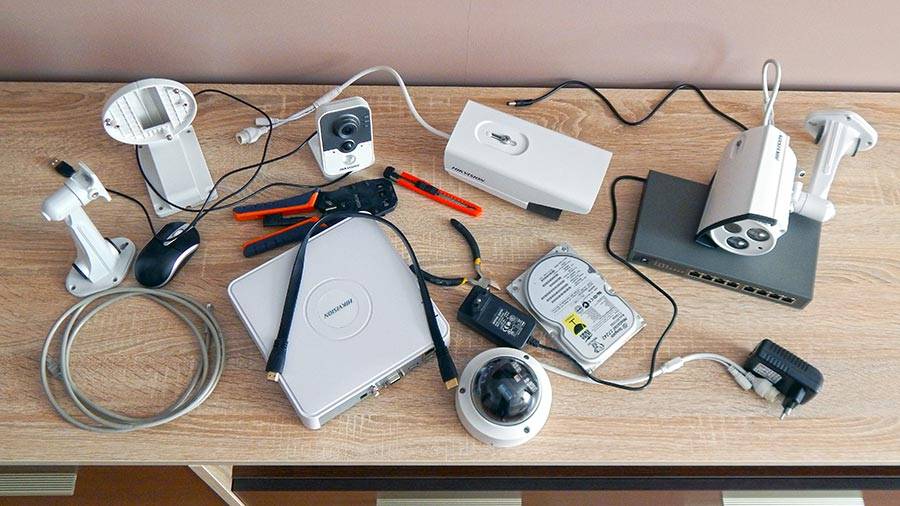

Оборудование и инструмент, который необходим для монтажа системы видеонаблюдения
Статья по теме:
Расчет затрат
- Видеокамера аналоговая уличная – цена от 2000 рублей.
- Регистратор аналоговый для четырех линий видео и аудио – цена от 4200 рублей.
- Видеокамера цифровая уличная – цена от 3300 рублей.
- Регистратор цифровой четырехканальный – от 2700 рублей.
- Кабель для систем видеонаблюдения – от 15р/м.
- Кабель «витая пара» – от 30 р/м.
При отсутствии в аналоговой системе регистраторов, ее стоимость удешевляется, но и пользователь лишается возможности сохранять информацию. К перечисленному цифровому оборудованию, в зависимости от сложности сети, может понадобиться добавление сетевых устройств и аксессуаров, а также специализированного ПО.
Готовые системы видеонаблюдения
Готовые системы видеонаблюдения состоят из трех основных компонентов:
- рекордер (устройство записи, внутри которого установлен жесткий диск, для работы с ним);
- камеры (бывают для улицы и помещения, отличаются типом, разрешением съемки, углом обзора, наличием или отсутствием встроенных диодов ночной подсветки);
- шнуры для соединения камер с рекордером (обычно предлагаются готовые шнуры уже с разъемами и фиксированными длинами).
Для работы с системой в месте ее установки обычно используют монитор или ТВ подключенный к рекордеру. Рекордер имеет собственное русскоязычное меню, используя которое можно просматривать текущее или архивное видео, а также делать настройки. Для управления используется обычная USB-мышь.
Для работы с системой видеонаблюдения через Интернет подойдет ноутбук (ПО не требуется, используются обычные браузеры), смартфон или планшет (необходимо загрузить бесплатное приложение для работы с системой).
Конечная стоимость готовых систем зависит от типа оборудования, от количества и параметров камер, а также от количества видеовходов на рекордере. Готовые системы просты в установке и не требуют от пользователя профессиональных навыков монтажа.
Посмотреть примеры готовых систем видеонаблюдения или собрать свой готовый комплект.
Преимущества готовых систем видеонаблюдения:
- Гарантия совместимости оборудования.
- Простота установки – все необходимое в комплекте.
- Удобство использования.
Готовые системы видеонаблюдения просты в установке и использовании, а компоненты подбираются опытными профессионалами, что гарантирует полную совместимость и эффективную работу системы видеонаблюдения на протяжении долгого периода времени.
_________
ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

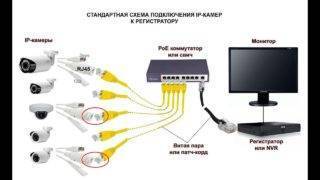

Подключение IP камер видеонаблюдения с PoE
Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:
4-х парный кабель UTP вместо КВК-П
IP камеры с функцией PoE для уличной установки
Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.
сетевой видеорегистратор
PoE коммутатор
Он необходим для подключения от одного видеорегистратора сразу нескольких камер.
коннекторы RJ-45, вместо разъемов BNC-F
Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.
Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.
Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.
Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.
Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.
бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый
Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.
В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.
Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.
Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами
Аналогично поступаете со всеми оставшимися камерами.
После чего подсоединяете их к PoE коммутатору.
Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.
После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.
В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.
При первом включении экрана должен показаться мастер настройки.
Пройдя все его этапы вы запустите свое видеонаблюдение.
https://youtube.com/watch?v=pvIJUxjGrm4%3F
Источники – //cable.ru, Кабель.РФ
Видеонаблюдение за придомовой территорией
Тут сразу возникает вопрос: как расположить видеокамеры? Сейчас очень много типов коттеджей, в том числе и индивидуальной планировки. Из-за этого непозволительно все свести к какому-то универсальному способу установки камер. Поэтому будем считать, что у нас коттедж с четырьмя углами, а периметр огорожен с четырёх сторон.
Типовая схема расположения видеокамер:
Видеокамеры лучше всего располагать под самой крышей, так как это дополнительная защита от осадков, но в то же время нельзя переусердствовать с высотой, иначе не будет видно лиц правонарушителей.
Нормальной считается установка под крышей двухэтажного здания, даже под самым коньком. Выше уже не рекомендуется.
Кстати, камера, установленная под коньком дома, будет неплохо захватывать общую панораму участка, ведь это самая высокая точка, куда можно установить видеокамеру без дополнительных приспособлений (мачты, штанги). Но тут есть нюанс: надо обеспечить доступ к обслуживанию, например, через чердачное окно, а если нет такой возможности, то со стремянки.
Если условия не позволяют установить камеры высоко, то идеально будет, чтобы углы их обзора перекрывались и каждая из камер попадала в кадр другой. Этим мы обезопасим оборудование от посягательств вандалов и защитим его от банального воровства. Перекрываем камеры, конечно, с особыми правилами. Нужно сделать так, чтобы инфракрасный свет подсветки камеры не попадал в объектив другой. Неправильно установленные, они не только не будут контролировать друг друга, но и вообще мы увидим только пятно яркой засветки на записи.
Пример засветки от видеокамеры напротив:
На фото видно, что образуется «мёртвая зона», обозначенная красным кругом, и она не доступна для контроля.
Соединение усилителя с модемом
После построения усилителя требуется соединить второй конец провода с модемом. Сделать это нужно таким образом:
- вскройте корпус устройства. Там вы увидите место для карточки памяти, соединения для сим-карточки, модуль радиосигнала, выход USB и внутреннюю антенну. Она вытравливается на плате, ее нужно отключить. Чтобы это сделать, выкусите конденсатор, который выполняет функцию резонансного согласования антенны. Фрезой, которая зажимается в дрель, пропилите ее, оставив участок для соединения с кабелем. Резать требуется неглубоко, чтобы не повредить следующие слои печатной платы. Если не совершить разрез, после соединения с внешним устройством возникнет разделение сигнала, и функционирование модема будет невозможным;
- проверьте тестером, нет ли короткого замыкания между отрезанным фрагментом и участком для припайки кабеля;
- соедините паяльником кабель с модемом. Сделать это нужно быстро, но аккуратно, чтобы не перегреть плату. Центральная жила припаивается на участок, который остался от внутренней антенны, а оплетка – к любому участку, который выступает «землей» и размещен близко к участку, где располагается припаянная центральная жила;
- после завершения работы соберите модем, поднимите антенну на максимально возможную высоту. Попробуйте поместить ее в разных местах, чтобы выяснить, где сигнал более качественный, после чего оставьте ее там.
К вопросу организации безопасности личного жилища необходимо подходить со всей ответственностью. В последнее время линии видеоконтроля устанавливаются не только в частных домах или квартирах, но и загородных коттеджах. Видеонаблюдение для дачи является неотъемлемым компонентом создания надлежащего уровня безопасности. И это неудивительно, ведь дача представляет собой место, в котором хозяева пребывают периодически: как правило, только в весеннее и летнее время, а обеспечивать контроль нужно круглый год.
Видеонаблюдение на даче может быть представлено как наиболее примитивными комплектами, так и более сложными профессиональными системами. Установить обычный комплект видеооборудования можно и самостоятельно, а вот для монтажа профессиональных устройств необходимо обращаться к специалистам. Для обычных загородных домов в практике применяются стандартные комплекты видеоустройств. Они состоят из камер и видеорегистратора. Основной функцией таких систем является передача видеоинформации через интернет, обеспечивая тем самым контроль над объектом круглосуточно.
Видео описание
Преимущества цифровых IP-камер перед аналоговым видеонаблюдением
Преимущества цифровых IP-камер:
- высокое разрешение до 8 Мп и наличие функции изменения масштаба;
- вариант записи через облачный сервис;
- беспроводное подключение, обеспечивающее просмотр съёмки из любой точки.
Недостатки:
- высокая стоимость;
- несовместимость камер и регистраторов разных брендов.
При расположении видеорегистратора на значительном удалении от камер выбирают аналоговые модели с протяжёнными кабельными линиями. При близком расположении камер и регистратора приоритетными оказываются IP приборы.
Критерии выбора параметров камеры зависят от расстояния и уровня распознавания. Для получения более чёткого, детального изображения на более удалённом расстоянии потребуются более совершенные и дорогие камеры.
Только для наблюдения, без требования различать лица, хорошо подойдут камеры с широким углом обзора, размером объектива 1,8-3,6 мм, разрешением 1,2-1,5 Мп.
Для детализации и большей чёткости требуется объектив от 4 до 50 мм. Чем больше размер объектива, тем лучше картинка, но одновременно сужается угол охвата территории и требуется больше установленных камер.
