Полезные советы

При строительстве своего дома, дачи, бани, гаражей или другого строения в личном использовании широко применяют оцинкованное железо. Из оцинкованного и черного листа делают козырьки, отливы, кровлю, различные баки, короба для личного подворья, ендовы.

Все изготавливаемые детали соединяются между собой замком или еще называют фальцевым швом. Замок получается очень крепким и герметичным. Крепостью не разойдется при использовании, а герметичностью (плотность) от воды и других воздействий окружающей среды.

Конечно купить такие изготовленные детали можно в магазине. Но сделать самому кому — то под силу. Также научиться поможет пример изготовления своими руками двойного замка.

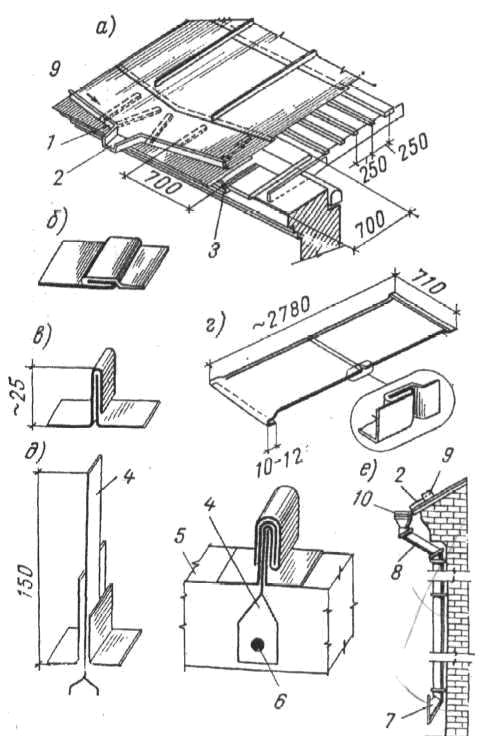

Рассмотрим как делается двойной замок (фальцевый шов) с более лучшей плотностью и еще не расходился при монтаже кровли.

Нужен стол или удобное рабочее место ведь все будем делать своими руками. На краю стола крепим уголок, размечаем на листе 5 мм и простукиваем киянкой делая отбортовку как показано (позиция 1 рис.) Переворачиваем лист пройдя киянкой по загнутому месту, загибаем скобой (позиция 2 рис.).

Далее еще раз переворачиваем (позиция 3 рис.) и загибаем скобку снизу. От края скобки до загиба должно быть 8 — 9 мм. Это надо при соединении двух деталей, чтобы натяг был свободней.

На рисунке (позиция 4) показано какой должен получится замок (фальцевый шов).

Соединяя листы между собой вставляем ( затягиваем сбоку лист в другой лист ) замки друг в друга (позиция 5) и пробиваем замок киянкой, молотком.

Получается двойной лежачий замок (фалец) (позиция 6)

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.

Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Плюсы и минусы фальцевой кровли

Металлическая фальцевая кровля, как и любая другая кровля, имеет свои преимущества и недостатки, однако перечень достоинств покрытия настолько внушителен, что недостатки отступают на второй план. Независимо от материала изготовления картин, к преимуществам кровельного покрытия можно отнести следующие факторы:

• Обеспечивает достаточную герметичность крыши даже в тех случаях, когда угол наклона скатов составляет 30;
• благодаря гладкой поверхности используемых материалов существенно снижается общая парусность кровельных конструкций и уменьшается ветровая нагрузка на стропильную систему;
• независимо от своей конструкции (одинарный, двойной или клик фальц) фальцевые швы обеспечивают полную герметичность кровельного покрытия;
• пластичность материала позволяет воплощать в жизнь самые смелые дизайнерские решения. Другими словами, с помощью настила можно покрыть крышу самой сложной конфигурации;
• методика стыковки фальцевых картин полностью исключает наличие крепежных отверстий на поверхности настила, что положительно сказывается на герметичности кровли;
• укладка листового металла не вызовет особых затруднений при наличии специального инструмента и практических навыков работы с листовым металлом;
• фальцевые вставки могут использоваться в качестве декоративных вставок, поскольку гармонично сочетаются с любым кровельным материалом;
• фальцевая металлическая кровля смотрится гораздо привлекательнее металлочерепицы и профнастила;
• относительно небольшой вес металлических фальцевых картин позволяет уменьшить нагрузку на фундамент, несущие конструкции и стропильную систему, что позволяет немного сэкономить на материалах;
• за счет уменьшения угла наклона скатов можно заметно уменьшить площадь покрытия, что также позволяет сэкономить некоторые средства;
• кровельная конструкция имеет широкий модельный ряд стандартных доборных элементов;
• снег и наледь не задерживаются на гладкой поверхности крыши;
• Кровельный материал не горит, даже при сильном пожаре расплавить металлические листы крайне сложно, особенно это касается оцинкованной стали;
• при наличии специального оборудования, фальцевые картины могут изготавливаться на месте проведения работ, что исключает возможность повреждения материала в процессе транспортировки;
• правильно смонтированная крыша может прослужить более 120 лет. Доказательством этого могут служить здания дореволюционной постройки, имеющие фальцевую кровлю.

К недостаткам можно отнести следующие моменты:

• монтаж фальцевой кровли требует специальных навыков работы с листовым металлом и наличия специального инструмента;
• металлическое покрытие аккумулирует статическое электричество, поэтому необходимо позаботиться о надежном заземлении и громоотводе;
• как и другие виды металлической кровли, настил не обладает достаточной звукоизоляционной способностью;
• высокая стоимость материалов с полимерным защитно-декоративным покрытием;
• для предотвращения лавинообразного схода снега и наледи необходима установка снегоулавливателей;

Несмотря на приведенные недостатки, фальцевая кровля надежно защищает крышу от атмосферных воздействий. Абсолютная герметичность фальцевых швов исключает любые протечки. Такому настилу не страшны ни агрессивные химические соединения, ни резкие перепады температур. Кроме того, срок службы такого покрытия составляет 100 лет и более.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

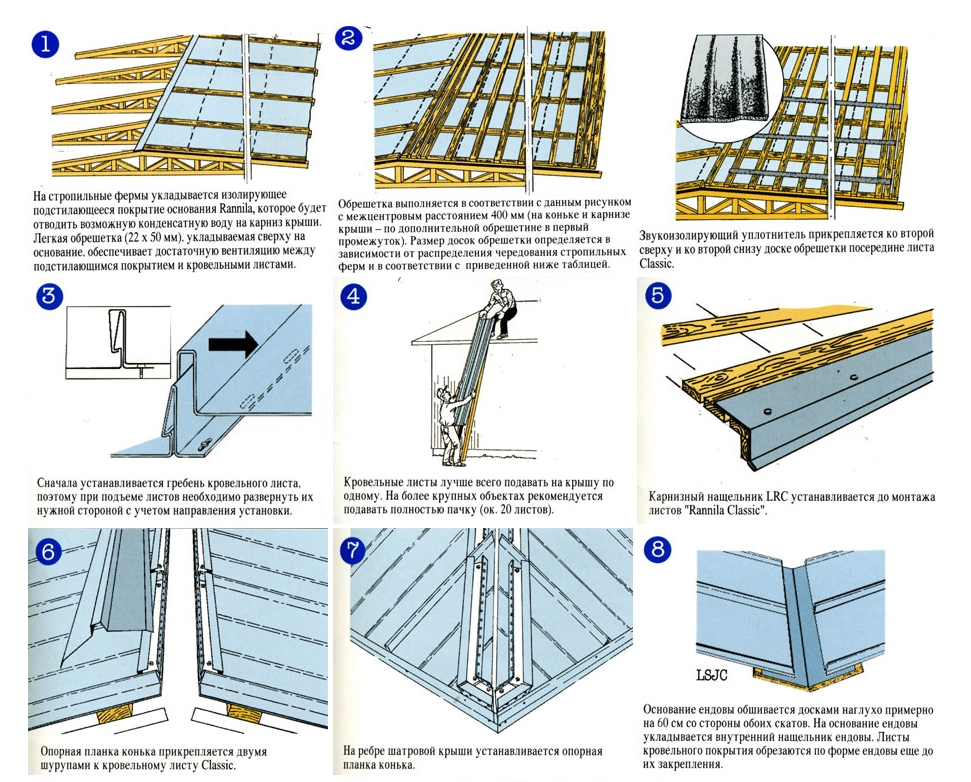

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Принципы сборки станка

Первое и самое важное — собрать надежную опору с идеальным горизонтом. Относительно нее и непосредственно к ней крепится неподвижная часть станка — это опорная балка, металлический уголок на болтовом соединении. Между балкой и столом прокладывают полосу металла — так образуется паз для защемления кромки

Важно прочно прикрепить балку к опоре, чтобы во время изгибания она не вращалась вместе с траверсой от приложенного усилия. Траверса представляет собой рычаг с минимальным плечом 1:10 — такой же уголок, как и балка, но закрепленный на подвижной оси. Следующий важный шаг — центрирование оси вращения траверсы. Этот фактор влияет на качество получаемого фальца

Между балкой и столом прокладывают полосу металла — так образуется паз для защемления кромки

Важно прочно прикрепить балку к опоре, чтобы во время изгибания она не вращалась вместе с траверсой от приложенного усилия. Траверса представляет собой рычаг с минимальным плечом 1:10 — такой же уголок, как и балка, но закрепленный на подвижной оси

Следующий важный шаг — центрирование оси вращения траверсы. Этот фактор влияет на качество получаемого фальца.

Как выглядит готовый фальцегибочный станок ручной и некоторые особенности конструкции можно увидеть в данном ролике:

Монтаж фальцевых панелей

Перед тем, как приступать к укладке панелей, необходимо рассчитать направление и порядок их укладки:

• Карниз и ендову для слива нужно монтировать до начала укладки панелей.
• После того, как лист ендовы уже смонтирован, можно прикрепить к ней панели саморезами для кровли (по 2 штука на каждую панель).
• После того, как уже уложены первая и последняя панели, можно переходить к установке фронтона. Но перед этим нужно подогнуть обрезанные края панелей.
• Выравнивание панелей производится на расстоянии 40 см от края кровли, это действие обеспечит аккуратный внешний вид.

• В случае необходимости, нижний край панели подгибается и прикрепляется к карнизу. Закрепление возле карниза и конька осуществляется с помощью саморезов (по 2 на каждый край). Для создания наибольшей надежности делаются специальные заклепки на замках как в начале, так и в конце фальца.
• Фронтон крепится саморезами.

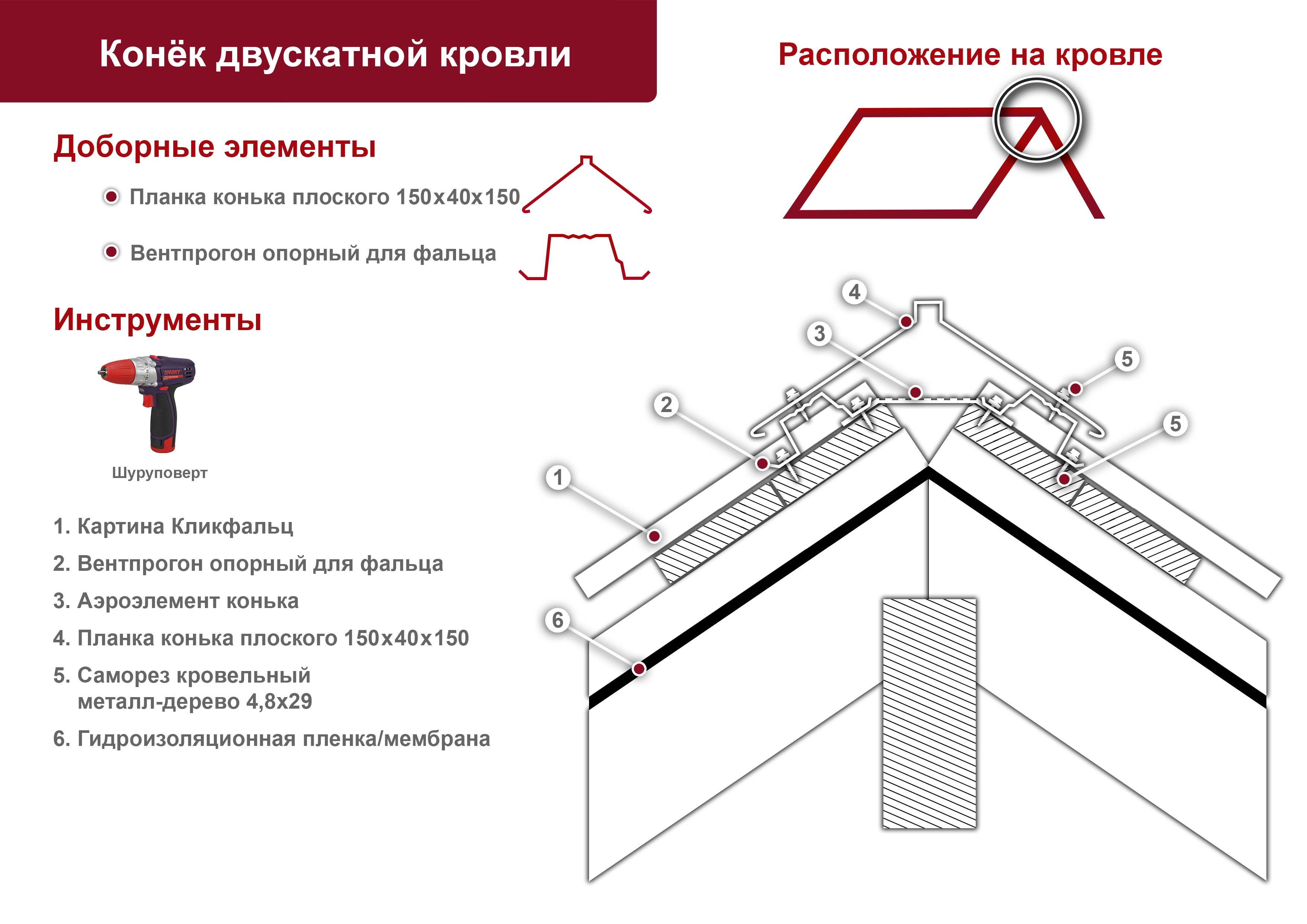

• Конек также фиксируется саморезами, также по одному на фальц.
• Держатели для антенн, снегозадержатели, трапы крепятся всегда за сам фальц, очень аккуратно, чтобы не повредить само покрытие.
• Вентиляция и трубы должны быть расположены как можно ближе к к ноньку.

Паро- и теплоизоляция

Прежде чем начинать укладывать профнастил на крышу, нужно подготовить для этого основания и собрать все необходимые слои кровли.

Устройство пароизоляции

Пароизоляционная пленка укладывается поверх потолочных реек. Этот слой кровельного покрытия необходим для защиты от увлажнения теплоизоляции кровли, вследствие конденсации водяного пара, поднимающегося из помещений.

Совет! Для создания слоя пароизоляции используются современные пленочные материалы. Например, изоспан, спанлайт, ютафол, наноизол и другие. При выборе пленки нужно учитывать функциональное назначение помещения, в котором она будет устанавливаться.

Укладывается пленка так, чтобы между отдельными полотнищами образовывался нахлеста в 10 см. В месте нахлеста пленка скрепляется при помощи клейкой ленты. К деревянным элементам конструкции (потолочным рейкам) пленку удобно крепить скобами строительного степлера, но можно использовать и оцинкованные гвозди.

Теплоизоляция

Теплоизоляционный слой укладывается между стропильными ногами, от помещения утеплитель должен быть отделен пароизоляционной пленкой. Как правило, шаг расположения стропил выбирается с учетом того, какой теплоизолирующий материал будет использован. Шаг расположения стропильных ног подбирают так, чтобы маты утеплителя плотно вставали между ними.

Технология укладки покрытия

Фальцевая кровля по технологии монтажа имеет некоторые отличия в зависимости от разновидности соединения фальцев. Эти различия, как уже было отмечено раньше, заключаются в угле наклона стропильной конструкции, а также в способе фиксации кровельного покрытия.

Укладка фальцевой кровли выполняется на прочную обрешетку, шаг которой подбирается в зависимости от угла наклона скатов (рис. 8).

Рисунок 8. Шаг крепления досок обрешетки для покрытия с соединением кликфальц в зависимости от угла наклона скатов

Шаг обрешетки для укладки картин, соединяющихся по технологии двойного фальца, аналогичен. Единственный важный момент – минимальный угол наклона для фальцевой кровли этого типа составляет 3°. Поэтому сплошное основание сооружается для конструкций с уклоном от 3 до 25°.

Сегодня фальцевые картины используются для сооружения крыш с уклоном более 70° и даже полностью вертикальных конструкций – в этом случае шаг установки досок обрешетки должен составлять 300 мм.

Пример нестандартного монтажа кровельного покрытия с переходом на стену при укрытии крыши дома в стиле Барнхаус рассмотрен в следующем видео:

Традиционно кровельный листовой материал для укрытия крыши подбирается по размеру скатов, чтобы одна картина полностью перекрывала его по длине. Однако бывают ситуации, когда приходится делать и поперечное соединение листов. При этом стыки надо размещать в шахматном порядке со смещение не менее 500 мм относительно друг друга.

Рисунок 9. Поперечная стыковка картин

Более подробно технология наращивания рассмотрена в следующем видео на примере кликфальцевых картин:

Особенности крепления фальцевой кровли к деревянной обрешетке рассмотрим ниже.

Шаг обрешетки под фальцевую кровлю

Устройство обрешетки необходимо при создании фальцевой кровли так же, как и при любой другой. Обрешетка – это прибиваемые к стропилам перемычки, на которые потом крепится покрытие. Обрешетка может быть разреженная и сплошная. Однако даже при создании сплошной обрешетки предусмотрены зазоры до 10мм. Эти зазоры необходимы для свободы деформации дерева из-за перепадов температуры.

Наилучшим вариантом считается устройство сплошной обрешетки под фальцевую кровлю. Затем готовую обрешетку рекомендуется покрыть паро- и гидроизоляцией. Антиконденсационная паронепроницаемая пленка — наиболее оптимальный современный материал. Ее применение защитит внутреннюю сторону крыши от коррозии.

Если невозможно установить сплошную обрешетку, то устанавливают разреженную. В таком случае, шаг обрешетки составляет 20 — 25см.

В качестве пиломатериала для обрешетки используются доски, желательно обрезные, шириной до 140 см и рекомендуемой влажностью не более 12%. Перед установкой обрешетки, доски нужно обработать специальным раствором, предотвращающим гниение – антисептиком. Тех же целей помогает добиться и пропитка досок олифой.

Материалы, используемые для устройства обрешетки:

• доска обрезная или необрезная;
• доска шпунтованная;
• ориентированно-стружечная плита;
• фанера высокой влагостойкости.

Материал должен быть ровным, не бугристым, сухим. Гвозди, используемые для монтажа обрешетки, равны двукратной толщине прибиваемой доски.

Материал для фальцевой кровли

Фальцевая кровля подразумевает использование металлических листов. Ещё совсем недавно это была лишь оцинкованная сталь, которая некоторым владельцам домов служит до сих пор ввиду устойчивости к образованию коррозии. Сейчас же список для обустройства фальцевой кровли гораздо шире:

1. Оцинкованная сталь с полимерным покрытием. Оно защищает фальцы от губительного воздействия ультрафиолетовых лучей на металл, а также выполняет эстетическую функцию, ведь тон материала можно подобрать под цвет общей задумки ландшафтного дизайна.

2. Медь. Как правило, она выпускается в рулонах. Материал может быть чистым или с фактурным рисунком. Последний чаще всего имитирует рельеф черепицы или другого кровельного материала. Медная фальцевая крыша отличается длительным сроком службы, в некоторых случаях он достигает сотен лет. К тому же именно медь позволяет соединять металлические листы не только привычными фальцами, но и методом пайки.

3. Алюминий. Этот материал характеризуется особой мягкостью. Чем-то он сходен с медными листами, в частности, выпускается в рулонах и может иметь рисунок. У него длительный срок службы, может достигать 80 лет. Преимущество алюминия заключается в том, что он не подвержен образованию коррозии и для этого не требует покраски или покрытия любым другим подобным материалом. Также алюминий абсолютно не боится температурных перепадов, а значит, может использоваться в районах со сложным климатом.

4. Цинк-титан. Относительно новый металлический материал. Производится как в рулонах, так и в ленте. Имеет он один существенный недостаток — чрезмерная хрупкость, из-за чего процесс монтажа немного усложняется. Цинк-титан несовместим с другими металлами, а также с некоторыми породами древесины, поэтому область применения материала ограничена. Для работы с ним нужно наличие специального инструмента и некоторых навыков. Помимо этого, запрещено работать с ним при температуре воздуха ниже 5 градусов. Но есть и преимущества цинк-титана: длительный срок эксплуатации и устойчивость к коррозии.

Материалы и инструментарий
