Электроотопление частного дома: схемы
- Для реализации схемы установки котла с тепловым аккумулятором требуется применение двухставочной тарификации электрической энергии и монтаж двухтарифного счетчика. Также схемой предполагается обустройство малого контура с принудительной циркуляцией теплового носителя для соединения электрического котла с тепловым аккумулятором, и большого контура, опоясывающего дом и соединяющего бак с радиаторами.
- Схема отопительной системы «теплый пол» может быть реализована разными способами, включая установку трубопровода с тепловым носителем, укладку греющего кабеля или монтаж пленочных нагревателей.
- Применение схемы инфракрасного отопления позволяет получить обогрев посредством конвекции или теплового излучения с использованием приборов, которые имеют керамическую или стеклянную нагревательную панель, кварцевую трубку, металлическую или пленочную поверхность.
Схема электроотопления
Менее распространёнными вариантами электрического отопления частного домовладения является использование кондиционеров и специального теплового насосного оборудования.
Электрическое отопление может стать достаточно экономичным вариантом, вполне успешно конкурирующим с твердотопливным и газовым оборудованием только при грамотном выборе приборов обогрева.

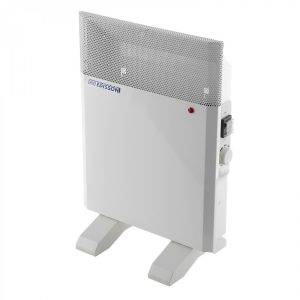

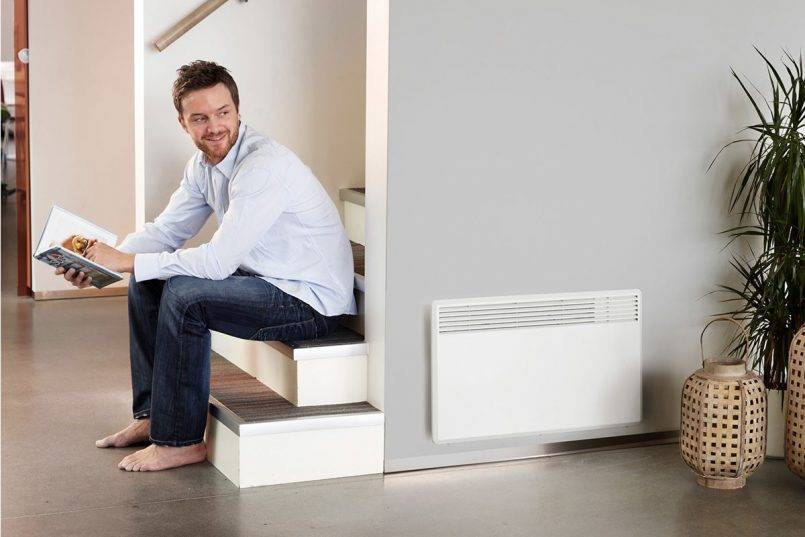

Электрические конвекторы
Самый оптимальный из наименее затратных вариант обустройства электрического отопления дома – использование конвекторов. Практически все они снабжены термостатами, имеют несколько режимов работы и размещаются на стенах.
Неудобство вызывает только то, что их нельзя накрывать, поэтому при расположении их под окнами придется сменить портьеры на короткие занавески или обзавестись подхватами для штор.
Электроконвекторы, способные нагревать большие объемы воздуха, совершенно не оказывают влияния на пол, что также может вызвать дискомфорт.
Но они и не сушат воздух – плюс это или минус зависит от микроклимата в помещении.
Гарантийный срок службы таких приборов – около трех лет, а за это время уже можно обзавестись более серьезной отопительной системой.
Разновидности отопительных систем
На сегодняшний день существует несколько распространенных разновидностей отопительных систем, которые подходят для частного дома или квартиры в высотке. Каждая из таких технологий обладает своими определенными преимуществами и недостатками. Рассмотрим поподробнее каждую из таких популярных сегодня электрических отопительных систем.
- Установка электрического котла, который отвечает за нагрев теплоносителя, циркулирующего по замкнутому контуру с радиаторами. Это классическая технология обогрева помещения, однако не самая эффективная на сегодняшний день. Многие производители заявляют о значительной экономии таких электрических котлов, но вопрос это весьма спорный. Автоматике контролировать работу таких электрических котлов зачастую затруднительно, соответственно часто оборудование будет работать впустую, что приводит к существенному увеличению платежей за коммунальные услуги. Да и мощности электрического котла не всегда будет хватать для обогрева частного дома площадью в 200 квадратов и более.
Инфракрасные панели. Такая ИК-технология появилась еще в конце прошлого века и сегодня используется как обычными домовладельцами, так и для жизнеобеспечения больших офисных и торговых объектов. Суть данной технологии заключается в воздействии тепловым излучением на предметы, которые расположены в помещении. Под воздействием излучения с инфракрасных ламп мебель и пол нагреваются и в последующем отдают тепло, нагревая помещение. То есть, в таких комнатах будут отсутствовать классические радиаторы, а движение воздуха будет обеспечиваться за счет естественной циркуляции холодных и теплых потоков.
- Электрические конвекторы. На сегодняшний день это один из самых эффективных, высокотехнологичных и дешевых способов электрического обогрева помещений. Конвекторы сочетают экономичное электропотребление и высокую производительность. Данная технология постоянно совершенствуется, что позволяет обеспечить полную пожаробезопасность, существенное уменьшение расходов на обогрев помещения, при этом имеется возможность упрощенного монтажа.
- Масляные радиаторы пользовались популярностью в прошлом и хорошо были знакомы жильцам многоквартирных домов, которые включали такие калориферы в тех случаях, когда центрального отопления им не хватало для комфортного проживания. Следует сказать, что масляные радиаторы не отличаются экономичностью и эффективностью, поэтому сегодня для обогрева помещения они практически не используются.
- Тепловые вентиляторы также являются не лучшим способом электрического обогрева помещений. По сути, это увеличенный в размерах фен, который имеет нагревательную спираль и вентилятор. Подобные приборы не отличаются топливной экономичностью и не способны поддерживать температуру в помещении на комфортном уровне.
Пол с электрическим подогревом
Подобные технологии появились в середине прошлого века и сегодня с успехом используются как жителями многоэтажек, так и владельцами частных домов. Единственный нюанс такого обогрева дома состоит лишь в том, что мощности системы бывает зачастую недостаточно, чтобы рассматривать ее в качестве основного способа нагрева дома. Эффективность использования подобных конструкций электрического тёплого пола будет во многом зависеть от соблюдения технологии при укладке материала, а также правильного выбора напольных покрытий, которые должны хорошо передавать тепло, выполняя эффективный нагрев помещения.
Система тёплый пол будет полностью управляться автоматикой, получая необходимые данные от датчиков температуры в помещении, включая и выключая обогрев по команде автоматики. Тем самым обеспечивается существенная экономия электричества, повышается комфорт проживания в квартире и частном доме. Большой популярностью такой тёплый пол пользуется на кухнях, в ванных комнатах и в коридорах, где укладывают керамическую плитку или керамогранит, которые отлично передают тепло, обеспечивая правильный и эффективный нагрев помещения.
Схема 5: кондиционеры
Устройство
Кондиционер считается электроприбором для охлаждения воздуха (термин «кондиционирование» возник не на пустом месте). Однако любой кондиционер является частным случаем теплового насоса, работающего по схеме «воздух-воздух», и при работе на нагрев он оказывается выгоднее любого прибора прямого нагрева.
Современный инверторный кондиционер от компании Самсунг. Его устройство ничем не отличается от устройства воздушного теплового насоса.
Голые факты:
- C.O.P. (Coefficient of Performance, отношение тепловой мощности к потребляемой) современных инверторных кондиционеров варьируется от 3,6 до 5;
- Нижняя граница рабочей температуры при работе на обогрев — -25 градусов позволяет прибору отапливать дом в теплых регионах страны всю зиму. В средней полосе России кондиционер может использоваться в межсезонье в качестве вспомогательного источника тепла.
Установить прибор можно как своими руками, так и силами многочисленных фирм, предлагающих монтаж и обслуживание климатической техники.
Проще всего установить оконный кондиционер. Его нужно просто вставить в открытую створку.
Принцип работы
От тепловых насосов, греющих теплоноситель, кондиционер отличается тем, что отдает тепло непосредственно воздуху в комнате. Если нужно отапливать несколько комнат — нет проблем: поставьте несколько инверторов или мультисплит-систему (один внешний блок с несколькими внутренними).
Пара маленьких хитростей:

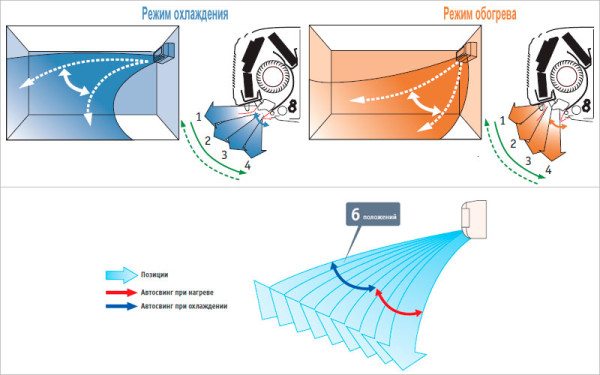

При работе на тепло направьте поток воздуха из внутреннего блока вниз. Если жалюзи установлены в горизонтальное положение, кондиционер будет греть воздух под потолком;
В режиме обогрева направьте жалюзи сплит-системы вниз. Тогда воздух в комнате будет прогрет равномерно.
Вентилятор внутреннего блока должен работать на больших оборотах. В этом случае поток теплого воздуха достает до пола и нагревает его. В первую очередь рекомендация касается домов с бетонными перекрытиями: высокая теплопроводность бетона заставит прогреться весь пол в комнате.
Выигрыш: экономия электроэнергии достигает 3-5 раз по сравнению с классическим отоплением электрокотлом.
Этот кондиционер отдает 3,6 кВт тепла на киловатт потребляемой мощности.
Минус: ограниченный диапазон уличных температур.
Мой опыт
Основной источник тепла в моем доме — инверторные кондиционеры. Возможно, мой опыт окажется полезным уважаемому читателю. Итак, цифры и факты:
Отапливаемая площадь: 154 квадратных метра на двух этажах.
Климатическая зона: город Севастополь, полуостров Крым. Средняя температура января +3 °С.
Количество кондиционеров: 5 штук.
Сплит-системы на фото отвечают за обогрев спальни и детской на первом этаже моего дома.
Суммарная тепловая мощность: 14 киловатт.
Минимальная уличная температура: производителями заявлены -15-25 °С. На практике все кондиционеры продолжали исправно греть в пик прошлогодних заморозков, когда температура упала до -21 градуса.
Энергопотребление: от 800 до 1500 кВт⋅ч в месяц в зависимости от уличной температуры. По текущим тарифам расходы примерно соответствуют той сумме, которую мои соседи платят за дрова и уголь. Но при вдвое большей площади дома и несопоставимом удобстве пользования отоплением.
Актуальные для Севастополя на начало 2017 года тарифы на электроэнергию.
Почему электричество?
Электрическое отопление отличается от классических водно-печных и газовых систем большей экономичностью и практичностью. Первый аспект мы оставим для обсуждения чуть ниже, а эксплуатационные достоинства опишем здесь:
Электрическое отопление не только бесшумное, но и экологичное. Оно транспортируется безопаснее газа и вообще не выделяет вредных веществ, как в атмосферу, так и внутрь помещения. При отсутствии отходов пропадает и необходимость выводящих дымоходов и тяговых конструкций. Отопление на угле или древесине и вовсе не идет в сравнение электро системами.
Отопление электричеством не требует больших единовременных затрат. Провести сравнение можно на примере газа: чтобы подключить дом вы должны закупить оборудование для каждого помещения, провести монтаж коммуникаций, котла, врезаться в общую магистраль. Причем сделать все это необходимо вместе, поскольку отложить подведение какой-то части дома к системе невозможно. А электрический способ позволяет организовать последовательный монтаж: сначала подключаются самые важные части дома, а затем, по мере накопления средств, ¬– периферийные.
Благодаря возможности использования в частном доме или квартире многотарифного счетчика, а также постоянному развитию технологий в данное сфере, отопление электричеством уже сейчас – самое экономное среди аналогов
Не стоит заострять внимание на высокой цене оборудования – оно быстро окупается за счет низкого энерго потребления.
Практически каждый способ организации электро отопления позволяет провести монтаж своими руками, без множества дополнительных инструментов.
Безусловно, использование электрических систем для отопления нельзя назвать идеальным. Работа по качественному обогреву каждого дома требует учитывать многие особенности. В некоторых регионах стоимость электричества может быть настолько большой, что от газа не отказаться. В старых многоквартирных домах сложно перейти на электрическое отопление по двум причинам: очень непросто отключиться от центральной магистрали, да и электросеть придется разводить снова, с учетом мощного оборудования.
Несмотря на это, общая картина склоняет весы в сторону электричества. Для помещений, в которых газа нет или отсутствует возможность его подвести, оно и вовсе является настоящим спасением.
№7. Инфракрасные обогреватели
Инфракрасные обогреватели экономичнее привычных электрических котлов на 20-35%, а эксперты уверены, что скоро подобные устройства станут в один ряд с традиционными системами обогрева. Пока по уровню популярности они проигрывают конкурентам, но спрос на них растет незамедлительными темпами. Принцип действия заключается в преобразовании электроэнергии в инфракрасные лучи, которые греют не воздух, а предметы, как солнце. Нагретые предметы отдают тепло в окружающую среду, и температура в помещении растет. Предметы нагреваются только в той зоне, куда направлены лучи обогревателя.
Инфракрасные обогреватели представлены в двух модификациях:
- устройства на ножках;
- плоские панели, которые крепятся к стенам или даже потолку.
Быстро нагреть помещение таким способом не получится, но за счет экономичности, экологичности и особенностей работы инфракрасные обогреватели могут использоваться в качестве самостоятельного источника тепла в загородном доме, если там, конечно, не живут постоянно. Вспомните, что часто такие приборы ставят на открытых площадках кафе, поэтому для осенне-весенних посиделок под открытым небом эти обогреватели будут в самый раз – получится теплая и уютная зона отдыха.
Мощность подобных устройств колеблется от 0,25 до 3-4 кВт. Инфракрасные обогреватели пожаробезопасны и долговечны, могут прослужить до 25 лет.

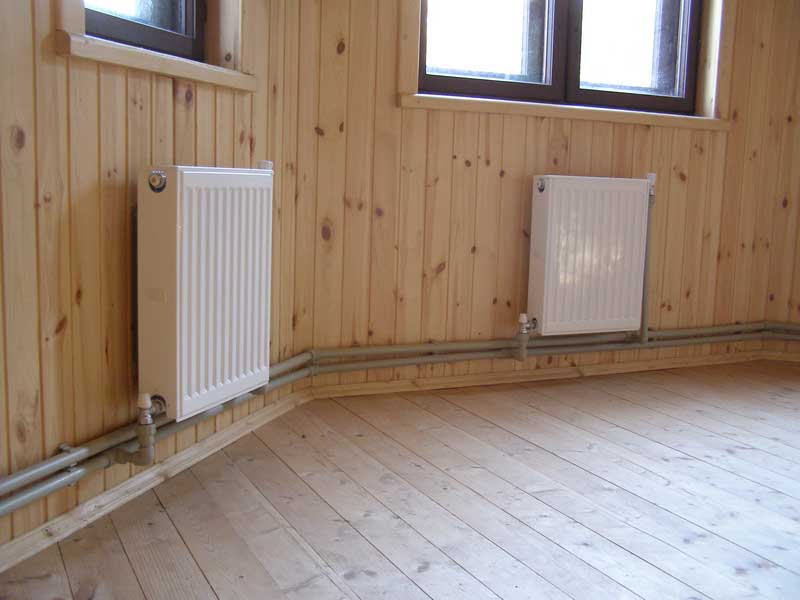

Особенности разводки труб
Трубная разводка выполняется посредством специальных тройников или фитингов. Одна часть трубы должна вставляться внутрь насадки, а затем тройник одевается поверх муфтовой части. Разводка трубопровода:
- вертикальная;
- горизонтальная;
- однотрубная;
- двухтрубная;
- нижняя.
Чаще всего в условиях частного домовладения используется разводка, проложенная по периметру всего помещения. Нагрев соединяемых трубных частей производится в паяльном аппарате, что позволяет получить максимально надежную и долговечную фиксацию всех элементов монтируемой отопительной системы.
Автономное электрическое отопление частного домовладения может стать практичным и абсолютно доступным решением проблемы обогрева только при условии грамотного самостоятельного обустройства системы, а также правильном выборе типа и конструкции всего устанавливаемого оборудования.
Виды электрического отопления
Отопление при помощи электричества можно сделать несколькими способами. В первую очередь вам стоит определиться с типом системы, которую вы хотите реализовать. Будет это традиционное водяное отопление, воздушное или теплый пол. Все три системы могут применяться как единственный способ обогрева, так и комбинированный — любые две или даже все три. Чтобы определиться нужно представлять достоинства и недостатки каждой их них.
Электроотопление не обязательно должно быть однотипным

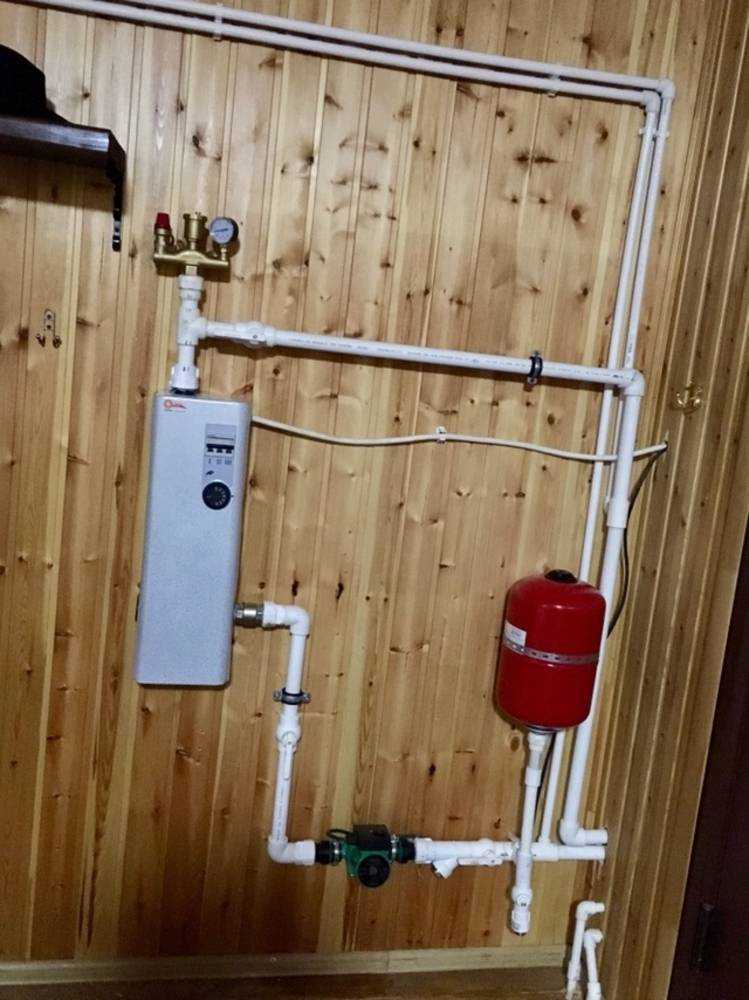

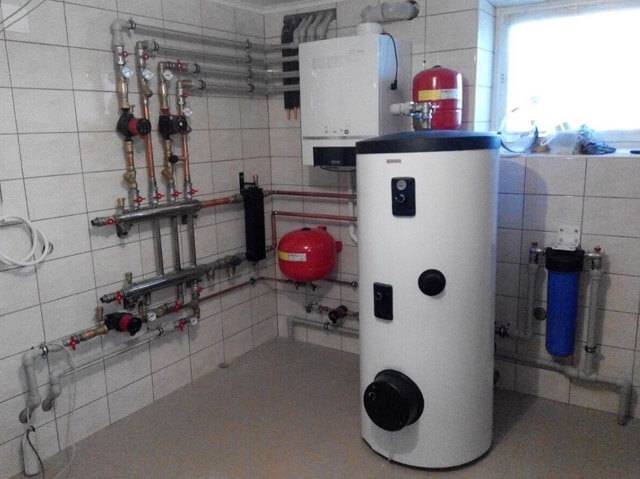

Водяное отопление с электрическим котлом
Начнем с достоинств. Самая стабильная система, которая за счет инерционности продолжает поддерживать температуру некоторое время после того, как котел перестал работать. Во время работы минимально сушит воздух, работает практически бесшумно. Высокая ремонтопригодность. Если не прятать трубы отопления в стены, они всегда доступны для ремонта и замены.
Водяное отопление с электрокотлом ничем не отличается
Недостатки таковы. Сложная система из труб и радиаторов требует больших затрат времени и денег на стадии монтажа. За счет инерционности невозможно быстро менять температуру — быстро нагреть помещение не получится. При останове системы в зимнее время она может разрушится — если вода замерзнет в трубах, их разорвет. Для серьезного ремонта необходим полный останов и слив теплоносителя.
Воздушное отопление на электрических обогревателях
Отопление этого типа быстро монтируется. Все что надо — купить обогреватели, повесить и включить в сеть. Воздух начинает нагреваться сразу после включения. При заморозке системы, она остается работоспособной — замерзать нечему. Элементы отопления между собой не связаны. Выход из строя одного никак не сказывается на работоспособности других. Его можно спокойно ремонтировать.
Повесить обогреватели — вот и все что нужно
Недостатки воздушного отопления такие. Первый — при отключении обогревателей температура быстро снижается. Чтобы обеспечить постоянную работу необходима система резервного электропитания. Второй — из-за непосредственного контакта с нагревательными элементами воздух пересыхает, необходимы меры/приборы для увлажнения воздуха. Третий — многие воздушные обогреватели имеют встроенные вентиляторы, что повышает эффективность, но они издают шум.
Теплый пол на электрических элементах
Электрический теплый пол — самая молодая система отопления. Из всех описанных выше она дает наиболее комфортные условия — самая высокая температура получается на уровне ног, а в районе головы — она средняя. Также эта система инертна — пока нагреется/остынет массив пола проходит значительный промежуток времени. По этой причине после выключения температура держится еще некоторое время. Сложность монтажа зависит от типа электрического теплого пола. Есть системы, которые требуют стяжки (электрические греющие кабели и маты), есть те, которые монтируются на ровное жесткое основание без мокрых работ (пленочный теплый пол) и могут использоваться для подогрева ламината, линолеума и т.д.
Теплый пол есть разных видов. Это комфортный способ отопления частного дома электричеством
Электрическое отопление частного дома при помощи теплого пола имеет и недостатки. Первый — средняя или низкая ремонтопригодность. Прямого доступа к системе отопления нет. Приходится разбирать/разбивать пол. Второй — затраты времени и сил на устройство электрического подогрева теплого пола низкими не назовешь. Системы, требующие стяжки монтируются около месяца (пока «зреет» стяжка пользоваться нельзя), теплый пол для «сухого» монтажа можно собрать за день, но стоимость обогревательных элементов довольно высокая.
Какой вид отопления электричеством лучший
Как видите, сказать какой вид электроотопления в доме лучший, не получится. Идеального нет. Исходить надо из условий эксплуатации:
- Для домов с постоянным проживанием чаще используется водяное отопление. Но следить за системой необходимо ежедневно.
Для дач временного посещения более удачный вариант — воздушное отопление. Его можно включать в нескольких комнатах и заморозка таким обогревателям нестрашна.
- Теплый пол используется, в основном, как дополнительный источник тепла. Для повышения комфортности в отопительный сезон, для улучшения микроклимата в межсезонье. Может он быть и основной системой отопления, но используется в этом качестве редко (во всяком случае, пока).
Сказанное выше основано на выборе большинства. Это не значит, что нельзя в доме с постоянным проживанием делать воздушное электрическое отопление частного дома. Можно, и делают. Просто надо четко представлять достоинства и недостатки.
Системы электрического отопления без котельного оборудования
Электрическое отопление, не предусматривающее установку котла и циркуляцию теплоносителя в системе можно условно назвать непосредственными – при таком способе отопления нагревательные приборы отдают тепловую энергию воздуху и окружающим предметам.
Индукционный тип
Отбросив в сторону изучение устаревших масляных радиаторов и шумных тепловентиляторов, перечислим наиболее популярные современные нагреватели для таких систем отопления:
- электрические конвекторы,
- кондиционеры,
- инфракрасные обогреватели,
- теплые полы.
Попробуем разобраться, какое электро отопление без котла самое экономное.

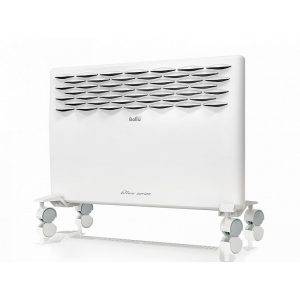

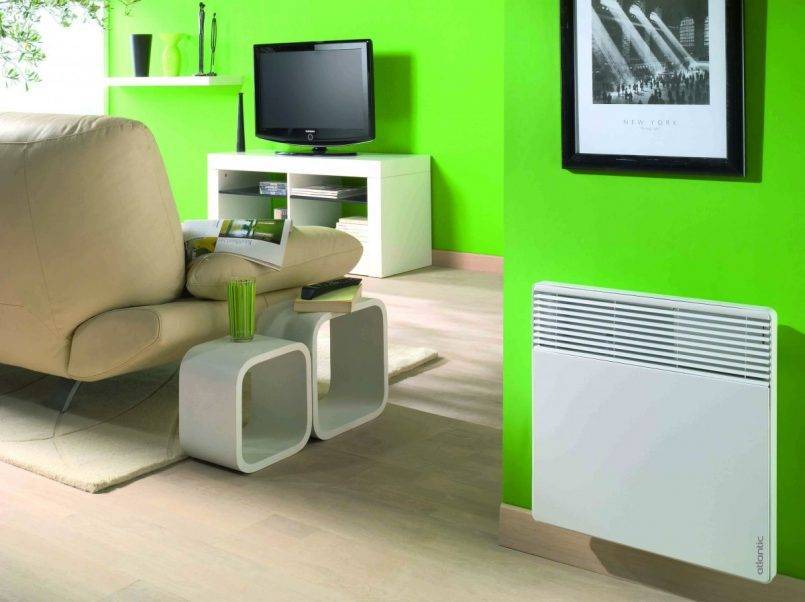

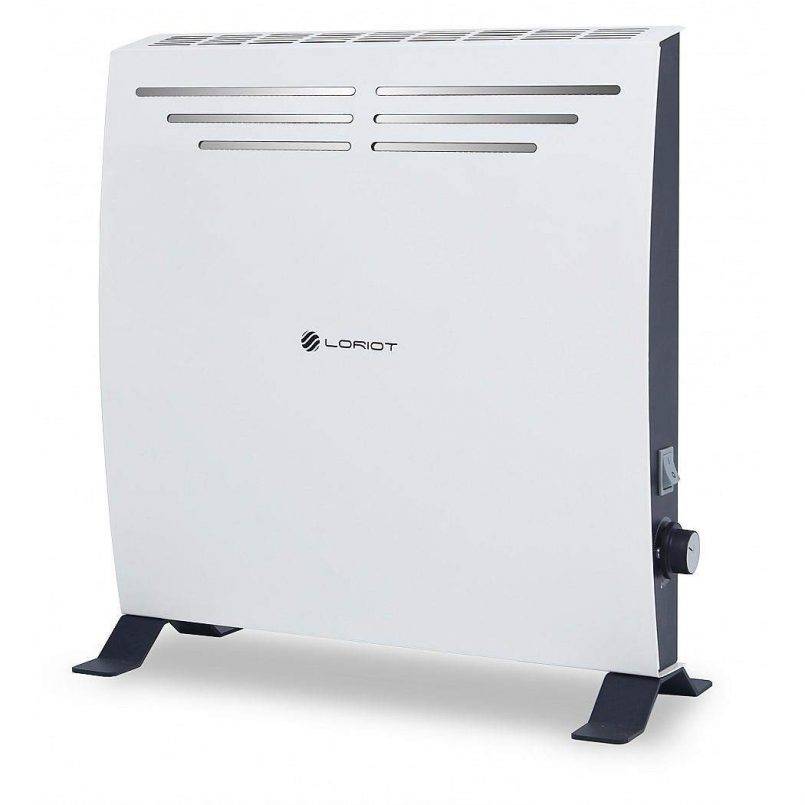

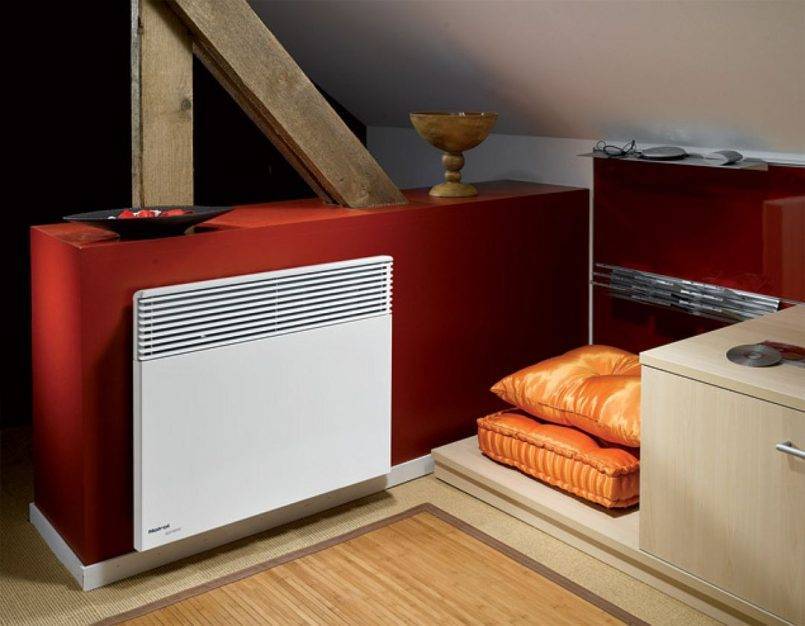

Электрические конвекторы
Обогрев помещения конвектором происходит посредством циркуляции воздуха. Холодный воздух из нижней части помещения проходит через нагревательный элемент (ТЭН) конвектора и нагретым поднимается к потолку. Остывая, он опускается вниз и процесс, таким образом, идет по кругу.
Электрические конвекторы быстро нагревают помещение, безопасны и бесшумны при эксплуатации, а также обладают длительным сроком службы. Эти отопительные приборы можно крепить на стены по принципу обычных радиаторных батарей и подключать к системе электроснабжения посредством розетки и вилки. Цены на конвекторы также весьма демократичные. Для отопления помещения площадью 20 кв. м достаточно приобрести конвектор мощностью 2 кВт.
Кондиционеры
Современные кондиционеры могут работать в режиме теплового насоса вне зависимости от температуры наружного воздуха. Такая установка получила название инверторной. Кондиционер легко настроить для поддержания в комнате заданной температуры.
Использование кондиционера
Обогрев помещения посредством сплит-системы считается в 4 раза менее энергоемким, чем обогрев устройствами на основе ТЭНов – при отоплении 20 кв. м площади кондиционер будет потреблять мощность порядка 2-5 кВт. Но при этом подобное оборудование является дорогостоящим и требует определенных навыков при монтаже, а также периодического профессионального обслуживания – чистка, замета фреона и т.д.
Инфракрасные обогреватели
Нагревательный элемент инфракрасного обогревателя – кварцевый излучатель. Принцип работы такого устройства заключается в нагреве находящихся в непосредственной зоне излучения предметов, но не окружающего воздуха.
Важно! За пределами зоны излучения инфракрасного обогревателя тепловой комфорт отсутствует. Микатермический обогреватель представляет собой разновидность инфракрасного, работающую на длинноволновом излучении
Данная особенность позволяет обогревать даже далеко расположенные предметы, тем самым, повышая эффективность работы прибора. Еще однойразновидностью длинноволнового инфракрасного излучателя можно считать керамическую панель
Микатермический обогреватель представляет собой разновидность инфракрасного, работающую на длинноволновом излучении. Данная особенность позволяет обогревать даже далеко расположенные предметы, тем самым, повышая эффективность работы прибора. Еще однойразновидностью длинноволнового инфракрасного излучателя можно считать керамическую панель.
При грамотном выборе места монтажа для обогрева помещения площадью 20 кв. м потребуется обогреватель данного типа мощностью 1,0-1,5 кВт. Инфракрасные обогреватели – удовольствие не из дешевых, они в несколько раз дороже конвертеров, но и окупают они себя за 2-3 года.
Теплые полы
Теплый пол может быть не только вспомогательным источником тепла (для создания комфортных условий на кухне или в ванной), но и основным. Это надежный и простой в эксплуатации способ отопления, отличающийся наиболее продолжительным сроком службы.
Теплые полы
Тем не менее, организация такого типа отопления весьма проблематична и требует серьезного вмешательства в конструкцию напольного покрытия. А ремонт теплого пола, вышедшего из строя, невозможен без полного демонтажа покрытия.
Дешевая отопительная система: экономия на работах по монтажу
Когда вы оборудуете самое дешевое отопление загородного дома или частного, следует помнить, что стоимость монтажа обходится примерно в 30-50% от стоимости оборудования.
Можно обратиться в более бюджетную компанию, но в таком случае придется закрыть глаза на некоторые огрехи в монтаже, выгодное отопление в данном случае может оказаться не самого лучшего качества. А можно обратиться к неизвестным гастарбайтерам, которые после завершения работ исчезнут, и все дефекты работы станут вашим риском. А можно сделать дешевое отопление своими руками, но в таком случае нужно придерживаться многих правил.
https://youtube.com/watch?v=d-K6P_qQ6wM
Для того чтобы узнать, как сделать дешевое отопление, лучше всего обратиться за советом к специалистам из солидных компаний, которые скажут, какое отопление выгоднее для вас. Можно не нанимать сотрудников компании для монтажных работ, а за небольшую плату получить простую консультацию. Так вы выберете самый дешевый способ отопления дома, и не будете волноваться за его качество.
Способы дополнительной экономии при электрическом отоплении
Соблюдение простейших мер по энергосбережению поможет вам дешево организовать отопление дома электричеством.
- Утепление стен здания – его целесообразно проводить с наружной стороны стен. Внутреннее утепление чревато образованием конденсата между стеной и утеплителем и требует строгого соблюдения технологии и дополнительных мер изоляции.
- Снижение тепловых потерь с естественной вентиляцией путем замены окон и дверей на энергосберегающие.
- Использование многотарифного счетчика электроэнергии – актуально, в первую очередь, для систем электрического отопления с котлом, т.к. принцип работы обогревателей требует практически постоянного поддержания заданных параметров.
- Использования аккумуляторов тепла – применимо только для систем с котельным оборудованием. При условии, что у вас установлен многотарифный прибор учета электрической энергии, вы можете в целях экономии накапливать тепловую энергии посредством аккумулятора в ночное время суток.
Важно! В некоторой степени, теплоноситель системы отопления также выступает в качестве аккумулирующего звена, поэтому котельная система электрического обогрева способна поддерживать тепло в доме в случае кратковременных перебоев в подаче электроэнергии
Как работает
Перед тем, как сделать электрическое отопление, нужно прояснить некоторые моменты. Ночной тариф на электрическую энергию в 3-4 раза меньше дневного, поэтому выгоднее, если котел будет включаться только ночью. Вся вырабатываемая им энергия идет на нагревание воды внутри теплоаккумулятора. В дневное время, во время действия более дорого тарифа, нагреватель останавливают, а обогрев дома осуществляется за счет накопленного в баке тепла.
К примеру, благодаря нагреванию 3000 л воды на 40 градусов можно накопить 175 кВт / ч тепла. Этой энергии вполне достаточно, чтобы поддерживать отопление жилища площадью до 120 м2 на протяжении 16 часов (пока действует дневной тариф). Используя двухставочную ночную тарификацию, удается существенно сэкономить.
Недостатки решения:
- Значительные размеры буферного бака. Не во всяком доме найдется дополнительное место для емкости объемом в несколько кубометров.
- Региональные тарифы могут сильно отличаться. Из-за этого введение двухставочной тарификации не всегда влечет за собой значительный экономический эффект.
Исследуя тему возможности удешевления эксплуатации электрокотлов, следует развеять одно связанное с ними неверное представление. Отдельные разновидности этого оборудования (в частности — электродные и индукционные приборы) рекламируются изготовителями и реализаторами, как экономичные. Честно говоря, такая информация является откровенным преувеличением.
Схема 2: теплые полы
Устройство
Теплый пол — это отопительная система, в которой радиаторы заменяет вся поверхность пола. Ее нагрев может быть реализован несколькими способами:
Трубами с теплоносителем, уложенными в стяжку или на теплораспределительные пластины под чистовое покрытие;
Водяной теплый пол подготовлен к укладке стяжки.
- Греющим кабелем. Он укладывается не только в стяжку, но и в слой плиточного клея под кафель;
- Пленочными нагревателями. Нагревательный элемент этого типа — лист плотного диэлектрического полимера с парой медных токоведущих жил и соединяющими их между собой токоведущими дорожками с высоким электрическим сопротивлением. Пленочный теплый пол укладывается под чистовое напольное покрытие с достаточно высокой теплопроводностью — линолеум, ламинат или паркетную доску.
Водяное отопление с теплым полом и электрокотлом — решение, скажем вежливо, странное. Оно получается неоправданно сложным, а посредничество теплоносителя дополнительно снижает КПД (коэффициент полезного действия) отопительной системы. Вместо котла принято использовать кабельные и пленочные системы обогрева.
В моем доме пленочный теплый пол смонтирован под рабочим столом. При включенном нагреве за ним комфортно работать даже при +16 в комнате.
Укладка нагревательной пленки своими руками не представляет особых сложностей:
Изображение | Этап монтажа пленочного теплого пола |
Укладка подложки. На полу расстилается пенофол (вспененный фольгированный утеплитель) фольгой вверх. | |
Подключение пленки к терморегулятору и питанию. Клеммы обжимаются на токоведущих жилах и на проводе, затем изолируются битумными накладками. Под пленку укладывается термодатчик. | |
Укладка финишного покрытия. Поверх пленочного нагревателя настилается ламинат, линолеум или паркет. |
Пара тонкостей:
- Нагрузка на один терморегулятор не должна быть больше 3,6 кВт. Если помещение имеет большую площадь, смонтируйте несколько раздельных цепей питания с независимыми терморегуляторами;
- Греющую пленку нельзя укладывать под мебель и другие теплоизолирующие пол предметы. Как и любой электроприбор, она не любит перегрева.
Принцип работы
Конвекционное отопление (старые добрые настенные батареи) прогревают, прежде всего, пространство под потолком: конвекционные потоки уносят теплый воздух, обладающий меньшей плотностью вверх. Чтобы получить хотя бы +20 °С на уровне пола, воздух над головой нужно прогреть до +26 — +30 градусов.
Распределение температуры при конвекционном отоплении: на полу холодно, под потолком жарко.
При отоплении теплым полом картина иная: сильнее всего нагрет воздух над полом, а по мере подъема к потолку его температура снижается.
Что дает такое распределение тепла?
- Субъективный комфорт. Ноги в тепле — это приятно, поверьте;
- Отсутствие сквозняков на уровне пола. Вы можете спокойно отпустить грудного ребенка исследовать детскую комнату или гостиную: простуды обойдут его стороной;
Сквозняки? Простуды? Не, не слышали.
- Снижение средней температуры в помещении. Этот параметр имеет прямое отношение к экономии: потери тепла отапливаемым помещением всегда прямо пропорциональны дельте температур с улицей.
Выигрыш: при 0 °С на улице снижение средней температуры в комнате с 25 (30 под потолком и 20 на полу) до 20 (22 на полу и 18 под потолком) градусов даст экономию в 20%. С ростом уличной температуры экономичность решения будет увеличиваться, со снижением — падать.
Минусы: даже если монтировать электрическое отопление частного дома своими руками, оно обойдется примерно в 800 рублей на квадратный метр (при использовании недорогого пленочного нагревателя с механическим терморегулятором). Если монтаж выполняется силами наемных рабочих, расходы возрастут еще в полтора-два раза.
Недорогой пленочный нагреватель обходится в 600-700 рублей за квадрат. К его стоимости добавятся расходы на провода и терморегуляторы.
Инфракрасные обогреватели
Наиболее популярным вариантом электрообогрева являются специальные инфракрасные установки. Подобные устройства работают по особому принципу, выгодно отличающемуся от порядка работы прочих существующих отопительных систем.
Если классическое отопление, вне зависимости от того, что именно оно использует в качестве топлива, сначала нагревает воздух, а затем уже он отдает температуру окружающим предметам и людям, то инфракрасный обогреватель будет сразу давать тепло объектам, расположенным в зоне его действия.
Существуют стационарные обогреватели и специальные инфракрасные пленки, которые можно удобно закрепить в любом нужном месте.
Порядок установки такого обогрева предельно прост.
Первый шаг. Распакуйте инфракрасный обогреватель.
Второй шаг. Внимательно ознакомьтесь с инструкцией производителя.
Третий шаг. Установите обогреватель в желаемом месте, если это стационарная модель или закрепите пленку на выбранную поверхность, если это пленочный обогреватель. В процессе установки ориентируйтесь на рекомендации по технике безопасности, приведенные в инструкции к выбранному оборудованию.
Пленки, как правило, имеют клейкую обратную сторону, что позволяет фиксировать их без особых усилий. В противном случае ознакомьтесь с рекомендациями по креплению, приведенными в инструкции производителя.
Четвертый шаг. Подключите оборудование в электросеть.
