Принципы разработки проекта
Структура проекта, прикладных чертежей и пояснительных записок прописана в «Положении о составе разделов проектной документации и требованиях к их содержанию». Соответствующее постановление №87 утверждено в начале 2008 года, а исчерпывающие сведения по теме можно найти в статье 48 Градостроительного Кодекса. Проектирование обязательно не только для многоэтажных особняков, документы разрабатывают и для дачных домов, саун.
Есть определенные принципы планирования:
- Необходимое число помещений подгоняют под определенную площадь или объем так, чтобы сохранить удобство, выдержать рекомендуемые нормативные показатели квадратуры.
- Сначала определяют необходимое количество комнат, группируют их для удобства, затем только выбирают материал отделки.
Сделать план дома на бумаге нужно в таком масштабе, чтобы чертеж поместился на одном листе. После утверждения и согласования с заказчиком делают деталировочные эскизы для более точного просмотра деталей. Фасад дома вычерчивают с четырех сторон, чтобы владелец мог увидеть и оценить разработку экстерьера.
Минимальные габариты помещений:
- кухонное пространство не меньше 6 м², ширина от 1,7 м;
- спальня площадью не меньше 8 м²;
- общая комната или гостиная — от 12 м²;
- коридор по ширине не меньше 1,0 м, передняя — 1,4 м, лестница — от 0,9 м;
- высота потолков в доме не ниже 2,5 м.
Жилые комнаты должны освещаться естественным светом, иметь возможности для проветривания через фрамуги или форточки. Соответствие площади окон и пола определяют отношением 1:5,5 – 8. Лестницы между этажами должны иметь наклон не больше, чем 45°.
Материалы для строительства
Материалы выбирают в зависимости от желаемой скорости строительства и финансовых возможностей
В стандартных проектах материалы стен уже заложены и просчитан их вес и несущая способность. Изменить их можно, но нужно технические характеристики нового ограждения. Например, если стена сложена из пустотелого кирпича, замена керамическим приведет к увеличению веса, повышению нагрузки на фундамент.
Основные материалы для строительства частного дома:
- Кирпич. Долговечные искусственные камни относятся к группе экологически чистых материалов, отличаются прочностью, высокими показателями морозостойкости. Белый силикатный кирпич поглощает влагу, его не применяют для кладки цоколя. Красный керамический из обожженной глины сопротивляется влаге, поэтому его используют для устройства постамента строения.
- Пенобетон относится к водостойким камням, поэтому его используют не только для стеновых конструкций, но и в качестве изолятора от холода. Материал требует армирования через 2 – 3 ряда в процессе кладки, а вверху сооружают железобетонный пояс перед установкой плит перекрытия.
- Газобетон отличается повышенной плотностью по сравнению с пенобетоном, но пропускает влагу и удерживает ее внутри. Из-за такой особенности стены требуется дополнительно изолировать от влаги, делать внутри слоя вентилируемый промежуток.
- Древесина. Недорогой классический вариант используется для создания экологически чистого жилища. Дерево достаточно прочное, но впитывает влагу, поэтому набухает или усыхает при перемене наружной влажности. Вторым недостатком является горючесть. Древесина требует обработки пропитками перед монтажом.
Полезные советы
Но кроме описания всех стадий процесса проектирования и утверждения документации, стоит обратить внимание на некоторые дополнительные нюансы. Так, воплощение самостоятельных архитектурных замыслов возможно только на полностью ровных участках
Любые склоны, овраги и даже просто нестабильные грунты — требуют привлечения профессионалов. По возможности окна выводят на южные и западные стороны, потому что даже на юге РФ страдать от жары приходится нечасто, а вот наслаждаться восходами и закатами приятно везде. А вот использовать профессиональные проектные программы едва ли следует: в них не всегда получается разобраться.
Кроме программ, учитывают и распределение помещений. При наличии подвала туда переносят котельные и другие подсобные помещения. Спальни располагают так, чтобы в них меньше солнечного света попадало по утрам. Жилые комнаты удаляют от входа, а кухни и гостиные, напротив, располагают поближе к нему. Если в доме планируется организовать детскую, то ее обязательно выводят на солнечную сторону. Веранды или террасы должны быть пропорциональны основной части постройки по размеру и соответствовать ее стилистическому решению.
В малогабаритных домах любого стиля лучше использовать водяное, а не воздушное отопление. Есть еще несколько тонкостей, которые, опять же, придется учесть:
- для экономии пространства стоит предусмотреть ниши под встроенную мебель;
- на плане больших комнат и домов студийной планировки размечают используемые средства зонирования;
- кабинеты, как и спальни, лучше располагать на дальнем от входа углу;
- чем меньше величина коридоров, тем лучше;
- хороший план включает каждую капитальную перегородку;
- полезно предусмотреть дополнительный вход, а лучше – два;
- газовую котельную оборудуют отдельно от других помещений и оснащают окнами, вентиляцией согласно нормативам;
- в любом доме полезно стараться выделить гардеробную зону в спальне или отдельную комнату;
- квадратная форма любого помещения — идеал, а четырехугольник — зло;
- нужно соблюдать баланс между активной инсоляцией через панорамные окна и потерей тепла;
- по возможности в каждой комнате оборудуют 2 окна и более (но «мельчить» не следует).
Современный частный дом: как выразить индивидуальность в эпоху эклектики
Говоря доступным языком, мы живем в такое время, когда наше общество еще не сформировало свой, индивидуальный стиль, соответствующий общему духу эпохи. Сегодня планировка одноэтажного дома не обходится без обращения к историческому архитектурному наследию, без смешения элементов различных стилей и направлений всех времен. План дома с мансардой, популярный сегодня, является этому прямым свидетельством. Классический частный дом
Разумеется, не каждый заказчик достаточно осведомлен в сфере архитектурных направлений, поэтому сплошь и рядом встречаются ситуации, когда общая стилистика, выбранная заказчиком, является строгим классицизмом, а внутренняя отделка выполняется в стиле барокко – интерьер включает в себя тяжелую деревянную мебель, массивные фасады, роскошные декоративные элементы. Такая комбинация стилей в проекте наверняка удивит заказчика, впервые увидевшего эскизы.
Важно!Чтобы планировка дома 10 на 12 не ввела заказчиков в ступор своей аляповатостью, диалог между будущими домовладельцами и авторами проекта должен вестись на языке, который понятен обеим сторонам

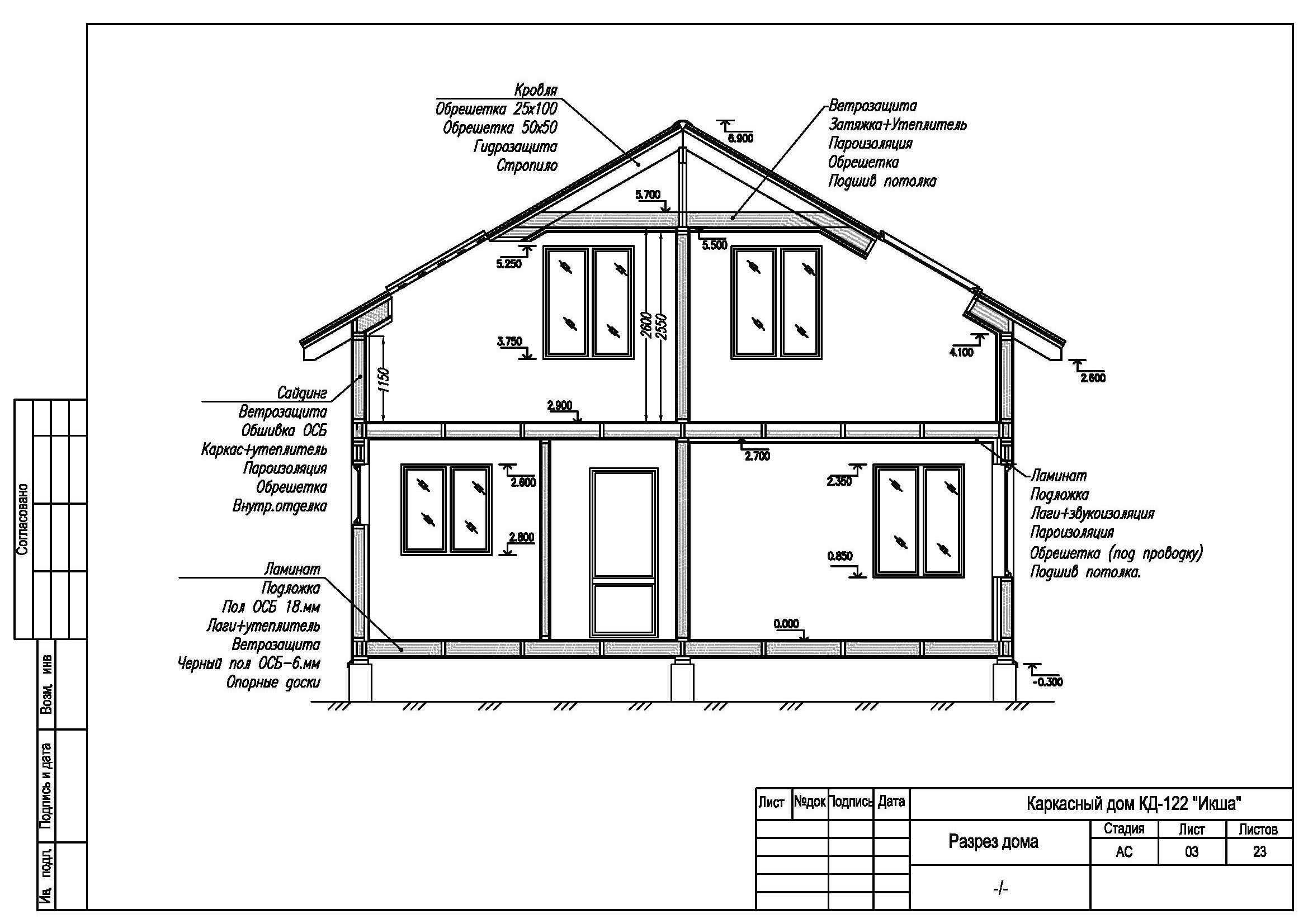

Сопутствующая документация к проекту и строительным чертежам
Строительный проект – не только набор эскизов, чертежей и таблиц, здесь содержится подробная информация о каждом из этапов строительства и об отдельных участках работы. Это позволяет в итоге получить комплексную капитальную постройку.
На заметку! Принципиально важно расположение детской комнаты рядом с родительской, чтобы при малейшей потребности ребенка родители оказались рядом. Если на момент постройки детей еще нет в семье или они пока маленькие, нужно заранее продумать наличие специальной игровой комнаты или зоны. Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений
Если позволяет площадь, то для детских игр можно отвести сразу несколько помещений.
Каждый проект, кроме уже перечисленных чертежей, в обязательном порядке включает такие документы:
- архитектурно-конструкционную характеристику;
- описание функциональности здания;
- технические и экономические данные, такие как площадь, кубатура, высота;
- описание инженерных решений;
- виды, перечень и количество строительных и отделочных материалов.
Руководствуясь проектом, можно организовать строительный процесс, установить последовательность работ и определить финансовые затраты.
Архитектурный паспорт содержит копию лицензии проектировщика, пояснительную записку, расцветку фасадов, поэтажные планы, осевые разрезы и план кровли.

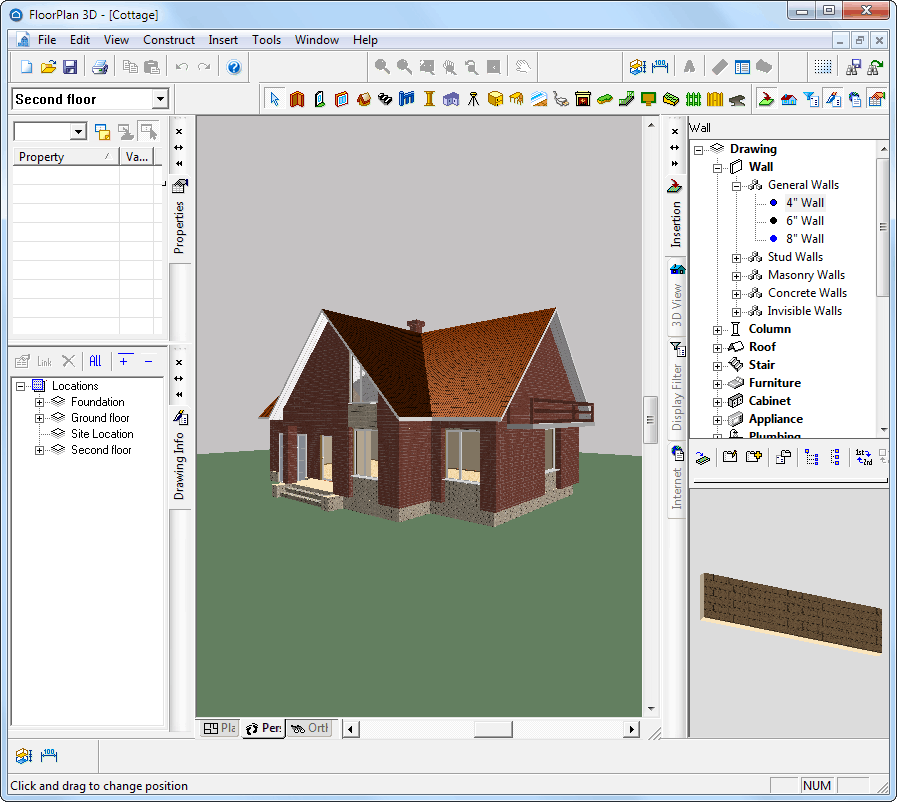

SketchUp
Программа для 3D-дизайна и архитектурного проектирования подойдет более продвинутым пользователям, поэтому рекомендуем запастись несколькими днями для знакомства со SketchUp и при необходимости посмотреть обучающие видео. С помощью этого программного обеспечения в режиме онлайн можно моделировать жилые дома, мебель, интерьер, а также заниматься более сложными вещами: проектировать лестницы, электропроводки, санитарно-технические коммуникации и даже создавать модели улиц или целых городов.
В бесплатной версии будет меньше инструментов, зато ваш проект получится детальным и трехмерным. Также вы сможете пользоваться большой библиотекой моделей и стилей, которая постоянно обновляется самими пользователями. А благодаря объединению программы с проектом Google Планета Земля и использованию настоящих спутниковых изображений от вашего объекта будут падать реалистичные тени.
Рисуем проект будущего дома
Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.
Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.
Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

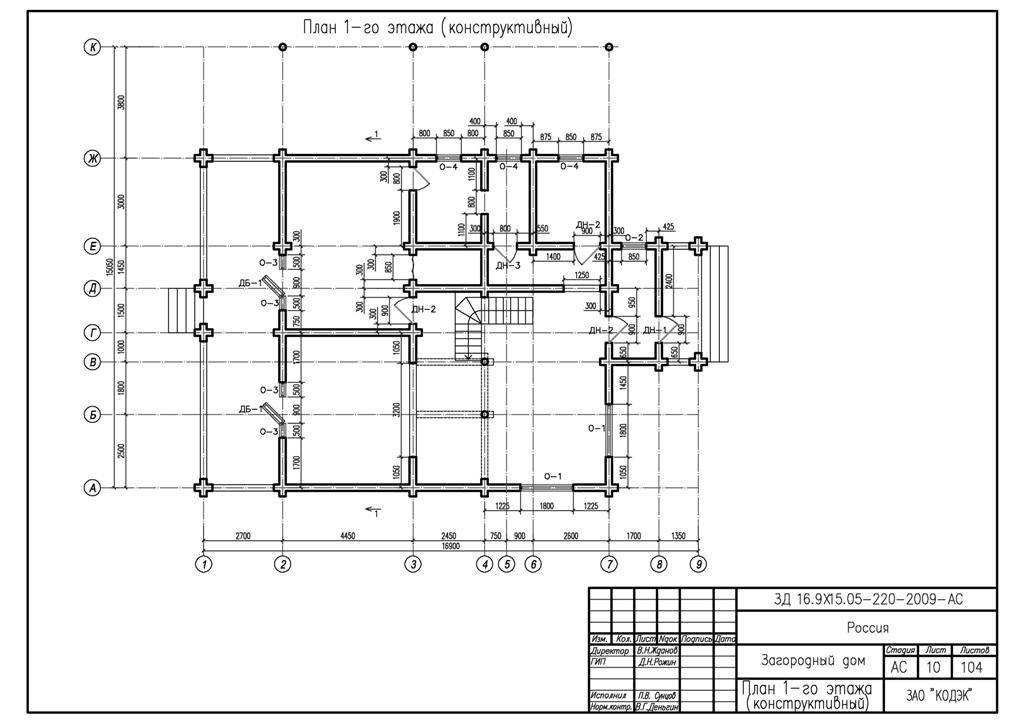

Эскиз планировки первого этажа двухэтажного дома Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.
Подготовка к разработке: с чего начать
Каким должен быть грамотный проект?
Бесплатное создание проекта
Проектирование дома онлайн
Строительство начинается с проекта.
Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.
В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.
Примеры готовых работ.
Проектирование квартиры онлайн
Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.
Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.
Возможность проектировать по своим размерам или существующему плану квартиры.
Проектирование комнат онлайн
Проектирование комнат увлекательное занятие для тех кому надоела унылая обстановка.
Проектирование детской комнаты.
Создание проекта ванной.
Проектирование дачи онлайн
Проектирование дачного участка в бесплатном редакторе.
Начните создавать загородный дом с простого чертежа
Разместите на участке домик, сад, гараж, бассейн, качели и другие элементы, которые вам не обходимы.
Проектирование крыши онлайн
Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.
Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.
Моделирование в 3D редакторе будет понятно даже новичку.
Проектирование бани онлайн
Решили построить баню, но не знаете с чего начать?
Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.
Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.
Проектирование гаража онлайн
Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.
Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.
Проектирование лестницы онлайн
Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.
Программы для проектирования
Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.
Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.
Видеоуроки и инструкции по проектированию!
Самостоятельное проектирование частного дома. Проект дома своими руками — 98 фото процесса проектирования от А до Я

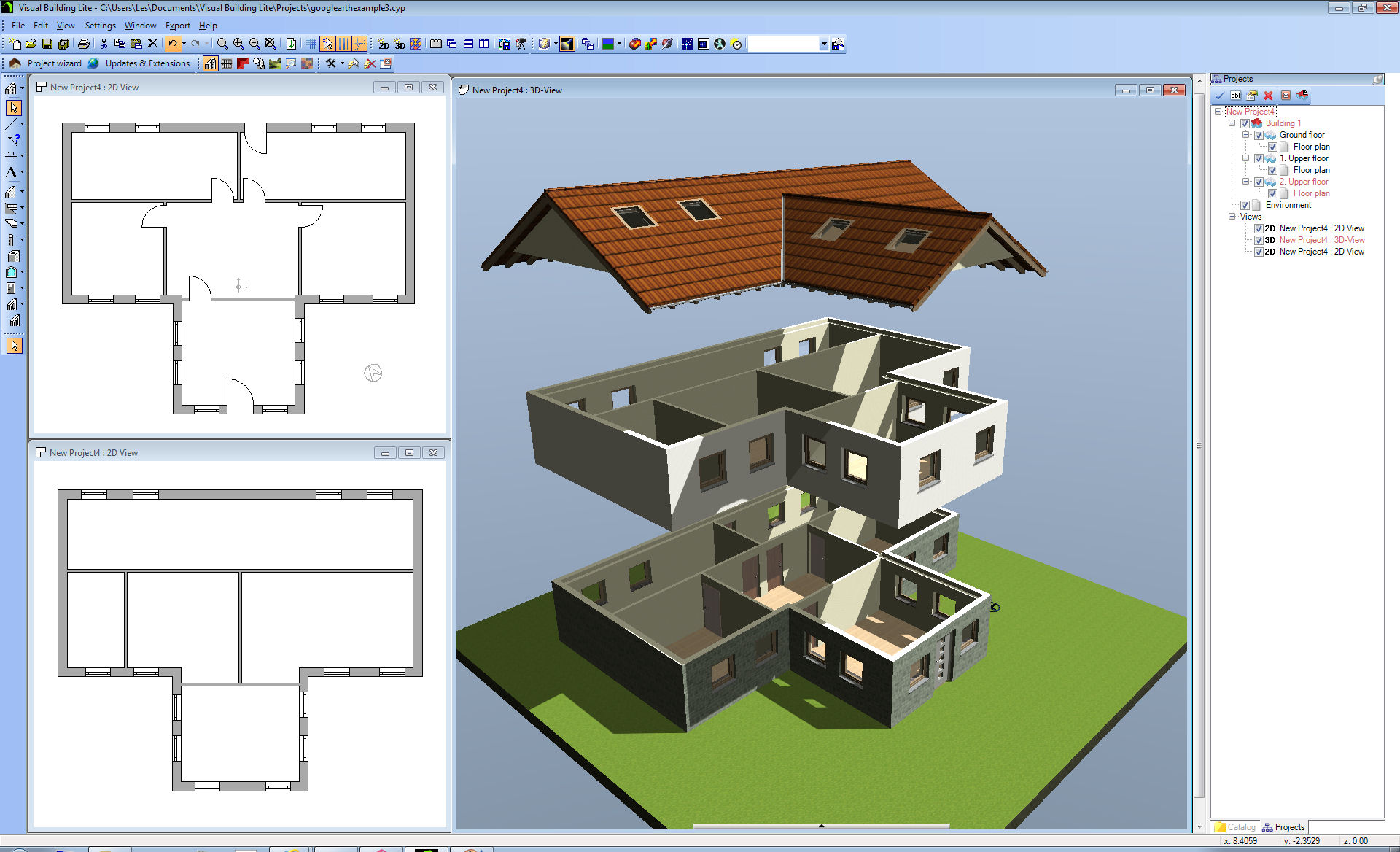

Лучшие программы: как сделать чертеж дома 3D на компьютере
Чтобы нарисовать план дома на компьютере самостоятельно, вам понадобится непосредственно компьютер с выходом в Интернет и специальная программа. Все программы-проектировщики дома 3D можно разделить на два типа:
- работающие только в онлайне;
- позволяющие рисовать проект жилища оффлайн.
Практически все современные программы, которые позволяют сделать проект здания самостоятельно, рисуют макеты в 3d. Такая система позволяет увидеть дом со всех сторон в «объемном виде».
Создать проект дома в 3D на компьютере можно за день. Интерфейс программ прост и понятен, разобраться в нем не сложно
Среди популярных программ онлайн для проектирования здания своими руками выделяют следующие:
Ресурс Planner 5D. Этой программой пользуются даже опытные архитекторы. С ее помощью можно распланировать любое жилище – от квартиры до загородного пентхауса. Не нужно регистрироваться или проходить обучение. Все настолько просто и понятно, что справится и ребенок. Есть специальные шаблоны, которые уменьшат временные затраты на самостоятельное составление проекта дома. С помощью Planner 5D можно даже собственный дизайн интерьера разработать. Однако многие функции ресурса платные. За пользование программой в течение месяца придется заплатить около 300 рублей.
Тонкости использования Planner 5D:
- вкладка Rooms поможет создать комнаты строения в режиме 3d. Тут же задают метраж стен, высоту потолков;
- за наличие окон, дверей, лестниц отвечает вкладка Construction;
- кнопкой Interior создают дизайн помещения;
- с помощью кнопки Exterior рисуют хозяйственные пристройки во дворе;
- макет можно сохранить в памяти ПК и распечатать на бумаге.
- Проектировщик HouseCreator помогает от проектирования 3d перейти к расчетам. О пользовании ресурсом расскажет инструкция, которую можно найти на сайте проектировщика. Все просто и понятно, минус – небольшое количество опций:
- вкладка «Стена» разрешает создать комнаты нужного размера в 3d;
- «Проем» – это установка окон, дверей, лестниц;
- «Крыша» – для прорисовки крыши, соответственно;
- проект можно сохранить в памяти ПК и рассматривать оффлайн.
Многие опции доступны в бесплатном режиме. Но за расчет нужно будет заплатить. Для этого отправьте заявку администраторам сайта. Декорирование в HouseCreator не предусмотрено.
- Программа Planoplan похожа на предыдущие. Плюс она позволяет не просто нарисовать проект дома на ПК, но и «побродить» по нему с помощью специальной опции. Planoplan позволяет учесть даже расположение розеток и осветительных приборов в режиме 3d.
- Многие архитекторы и дизайнеры предпочитают Homestyler. В ресурс заложены реальные бренды и марки мебели, строительных материалов, поэтому программа считается максимально приближенной к реальности.
Узнать подробнее об онлайн ресурсах, которые позволяют начертить план дома своими руками на компьютере, вы можете из видео.
Чтобы нарисовать строение, можно скачать на компьютер программу, для работы которой Интернет не понадобится:
- ресурс Аutodesk является платным (около 500 рублей в месяц). На безвозмездной основе его разрешают использовать студентам и преподавателям строительных университетов. Аutodesk является профессиональным инструментом. С его помощью даже машину спроектировать можно! Для использования программу нужно скачать с официального сайта. Демоверсия с ограниченным количеством функций доступна бесплатно. Инструменты позволяют выбирать не только материалы для строительства, но и характер местности, рельеф, состояние почвы.
- SolidWorks считается сложной, но самой профессиональной программой. Разобраться в ней при желании может любой. В помощь – видеоуроки и электронные книги.
- SketchUp – очень крутой ресурс для тех, кто мечтает, без преувеличения, о собственном городе! Программа позволяет создать собственный муниципалитет, не говоря уж о том, чтобы нарисовать здание в 3d.
Здесь перечислены только основные программы для рисования проектов частного строения своими руками на ПК.
Подбор материалов
Сколько стоит построить крепкий дом на показ своими руками, и какой материал применить? Скорость возведения и окончательная стоимость дома, сделанного своими руками, в первую очередь зависит от выбранного материала.
Кирпич
Если необходимо дешево построить дом в короткие сроки своими руками, то сразу следует отказаться от кирпича, поскольку он стоит дорого, кладка требует специальных навыков, а на возведение постройки своими руками могут уйти годы. Вместе с тем, это прочный и долговечный материал, устойчивый к любым природным катаклизмам, не боится огня и не требует никакого дополнительного ухода.
Дом из кирпича выглядит добротно, но чтобы построить коттедж, показанный на фото, нужны профессионалы и дорогой материал:
Технология строительства
AutodeskAutoCad
Бесплатная версия программы доступна только для образовательных целей. Профессиональные версии, предназначенные для коммерческого использования, стоят не одну сотню тысяч рублей. Прежде всего ориентированная на профессиональных пользователей, программа предназначена для создания официальной документации, составления схем, детального рисования проекта, разработки подробного плана дома.
Кроме двухмерной графики, есть доступ к трехмерным моделям создаваемых чертежей на любой стадии их готовности. Огромное количество библиотек, приложений, дополнений и настроек превращают AutoCad в профессиональный инструмент инженеров и архитекторов.
Интерьер коттеджа созданный в AutodeskAutoCad
Разобраться слету пользователям без профильного образования вряд ли удастся, серьезным подспорьем не смогут стать даже многочисленные уроки, представленные в текстовом и видеоварианте.
Подготовка к разработке: с чего начать
Многие характеристики будущего дома определяются особенностями земельного участка, его размером и рельефом. Поэтому перед тем, как спроектировать дом самому на компьютере, необходимо знать, где будет вестись строительство. Также нужно позаботиться о следующих моментах:
- Площадь застройки не может превышать 30% от площади участка. При этом нужно учитывать противопожарные и санитарные нормы расстояний между объектами.
- Рельеф и вид грунта влияют на тип фундамента и водоотведения. Сложный рельеф потребует расширения бюджета, так как возрастут траты на этапе нулевого цикла, могут потребоваться подпорные стены.
Пример расположения дома на участкеИсточник project-home.ru
Планировка с кухней-гостинойИсточник project-home.ru
- Геологические исследования. Помогают выяснить тип грунта и высоту грунтовых вод, что влияет на выбор фундамента, планирование и расчет подвала. Геологию лучше всего изучать ранней весной или поздней осенью, когда грунтовые воды поднимаются максимально высоко.
- Определившись с типом фундамента, можно выбрать материал для несущих стен и кровли будущего дома.
- Планировка подвала. Ее проводят после исследования геологии. При высоком уровне грунтовых вод целесообразнее построить дополнительное место хранения, чем переплачивать за подвальное помещение с системой защиты и отводом воды (стоимость строительства может возрасти на 20-25%).
План фундамента жилого домаИсточник svayag.ru
Сбор информации и подготовительный этап
Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.
Планировки первого и второго этажа двухэтажного коттеджа
Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.
Проекты одноэтажных частных домов
Представлены как в качестве дачных домиков, так и капитальных больших строений.
Проект одноэтажного дома с мансардой
одноэтажному дому гараж
Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.
Проекты двухэтажных коттеджей
Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.
Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.
Проект двухэтажного коттеджа с планировками
Компьютерные программы для проектирования
Программа для проектирования дома онлайн, это, конечно, хорошо, но ведь можно значительно улучшить свой проект, если в вашем арсенале имеется стационарная программа с максимальным функционалом. Как правило, такой софт позволяет сделать проект более профессионально, без опасения, что вы можете потерять проект из-за проблем с интернетом. Единственным нюансом подобных программ является их платность, но для ознакомления всегда существуют free-версии.
Autodesk AutoCAD Architecture
Чтобы нарисовать проект дома при помощи программы AutoCAD Architecture, вам потребуется некоторый опыт работы с трёхмерными редакторами. Это профессиональный инструмент, гораздо более функциональный и гибкий, чем описанные выше.
Как использовать программу
- Скачать AutoCAD Architecture с официального сайта, установить к себе на ПК.
- Определиться с размерами участка, где будет происходить планирование дома.
- Определить рельеф местности.
- Нарисовать фундамент и стены строения.
- Спроектировать крышу, дверные проемы и окна.
- Заполнить внутренне пространство моделями мебели.
В программе можно сделать как максимально точный проект для застройщика, так и схематичный проект для общего понимания будущей планировки.
AutoCAD Architecture не так прост в освоении, как Planner 5D, но его возможности несравнимо шире
Материалы — гроза для бюджета
Выбирать подходящее архитектурное сооружение стоит с оглядкой на строительные материалы, которые должны быть долговечны, экологичны и безопасны.
- Самыми дешевыми являются пеноблоки и сэндвич-панели, что и делает их не оптимальными.
- Долговечность и красота присущи кирпичу и монолиту, но стоимость их по карману не каждому.
- Экологичностью отличаются брус и бревно.
Материалы для возведения крыши также сильно разнятся по стоимости. Лучшим выбором всегда является натуральная черепица, которой не страшно время. Но дороговизна ее устроит не каждого, потому можно отдать предпочтение металлочерепице или шиферу.
Если вас до сих пор интересует вопрос о том, как самому сделать проект дома, значит, вас не пугает немалое количество трудностей, с которыми придется познакомиться воочию. И это правильно, ведь дорогу осилит только идущий.
