Как сделать прогрев бетона в зимнее время электродами? Схема подключения и способы прогрева

Укрытие и тепловые пушки

Технология довольно простая — над нужным участком строится палатка и тепловыми пушками нагнетается тепло. Довольно распространенный дедовский способ прогрева фундамента горячим воздухом. Используется на небольших площадях строительства, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

Если вы хотите прогреть бетон тепловой пушкой, учтите, что это будет достаточно затратный вариант. Единственное преимущество данной методики — возможность обогрева бетонной стяжки без электричества. Существуют автономные тепловые пушки, чаще всего дизельные. Если доступа к сети 220 вольт нет, этот вариант прогрева будет самым выигрышным.

Для чего это нужно?

Прежде чем углубляться в данную тему, необходимо поговорить о том, для чего же это собственно применяется. Дело в том, что любой бетон имеет в своем составе определенное количество воды. Вполне естественно, что при минусовой температуре она образует кристаллы льда. Последние приводят к тому, что на поры бетона оказывается большое давление, которое в конце концов приводит к частичному или полному разрушению структуры. Конечная прочность при этом значительно снижается, а эксплуатационные характеристики ухудшаются.

Еще один опасный фактор – замерзание воды в период схватывания (затвердевания). Дело в том, что при низкой температуре взаимодействие бетонной смеси и воды замедляется. Это приостанавливает процесс затвердевания, делая его неравномерным. То есть говорить о какой-либо заявленной прочности не приходится. Тем не менее сегодня есть не одна схема прогрева бетона электродами, которая позволяет держать влажностно-температурные характеристики в допустимом диапазоне.

Технология прогрева бетона зимой

Утеплённая опалубка. Термоактивные щиты вставляются непосредственно в конструкцию, что удобно для прогревания монолитных строений, позволяет поэтапно прогревать каждый этаж.

Преимущества:

• небольшие затраты электроэнергии;
• несложный монтаж;
• возможность многократного использования.

Недостатки:

высокая стоимость.

Тепляк – старый проверенный способ. Каркас, возведённый над строительным объектом, накрывают плотной тканью. Внутрь помещают тепловую установку.

Плюсы:

• быстрый прогрев;
• использование как электричества, так и других видов топлива.

Минусы:

невозможность применения на больших площадях.

Индукционный метод. Данная технология применяется в армированных конструкциях, где металлические элементы являются сердечниками. Вокруг объекта с залитой бетонной массой размещают петлями кабель. Ему отводится роль индуктора. Сечение провода, количество витков определяются методом расчёта.

По кабелю пускают переменный ток. Появившееся в объекте электромагнитное поле нагревает расположенные внутри элементы армирования. Те, в свою очередь, прогревают бетон. Имеет существенный изъян: трудность в точных расчётах витков провода. Из-за этого применяется редко.

Инфракрасный прогрев возможен благодаря энергии, полученной от работающего в инфракрасном излучении прибора. Установку располагают перед опалубкой. Регулировка тепла осуществляется путём приближения или отдаления греющего элемента к сооружению.

Энергия за счёт лучей доходит до самых глубоких слоёв бетонной массы. Прогрев идёт постепенно, одновременно в верхних и нижних слоях.

Положительные моменты:

• нет нужды в монтаже;
• легко работать с любой формой объекта.

Отрицательные моменты:

• из бетона вытравливается влага, что может плохо отразиться на его прочности;
• высокая цена оборудования.

Термоэлектроматы – устройства, работающие в автономном режиме. Укладываются сверху бетонной массы, способствуют поддержанию заданного температурного режима по всей поверхности.

Преимущества:

• качественный равномерный прогрев;
• невозможность локального перегрева;
• автоматический контроль температуры.

Недостатки:

• дорогостоящее оборудование;
• трудно найти качественный товар.

Отлично зарекомендовали себя методы прогрева бетона зимой с помощью понижающих трансформаторов. Существуют 2 способа: с применением провода ПНСВ и электродов.

Схема прогрева бетона зимой с помощью кабеля ПНСВ

1. Провод наматывается на армопояс витками, количество которых определяется расчётным путём. Для равномерного прогревания витки надо располагать на одинаковом расстоянии друг от друга.
2. Крепление к арматуре осуществляется специальными зажимами или обычной проволокой.
3. Производится монтаж опалубки.
4. Заливается бетон.
5. Свободные концы кабеля подключаются к понижающему трансформатору.
6. Тепло от нагретых проводов передаётся бетонной смеси, что способствует ускорению процесса гидратации.

Плюсы:

• бюджетный способ использования электроэнергии;
• лёгкая регуляция интенсивности подачи тепла;
• недорогое оборудование.

Минусы:

• необходимость точных электротехнических расчётов;
• не всегда в месте строительства имеются необходимые мощности для работы с большими объёмами бетона.

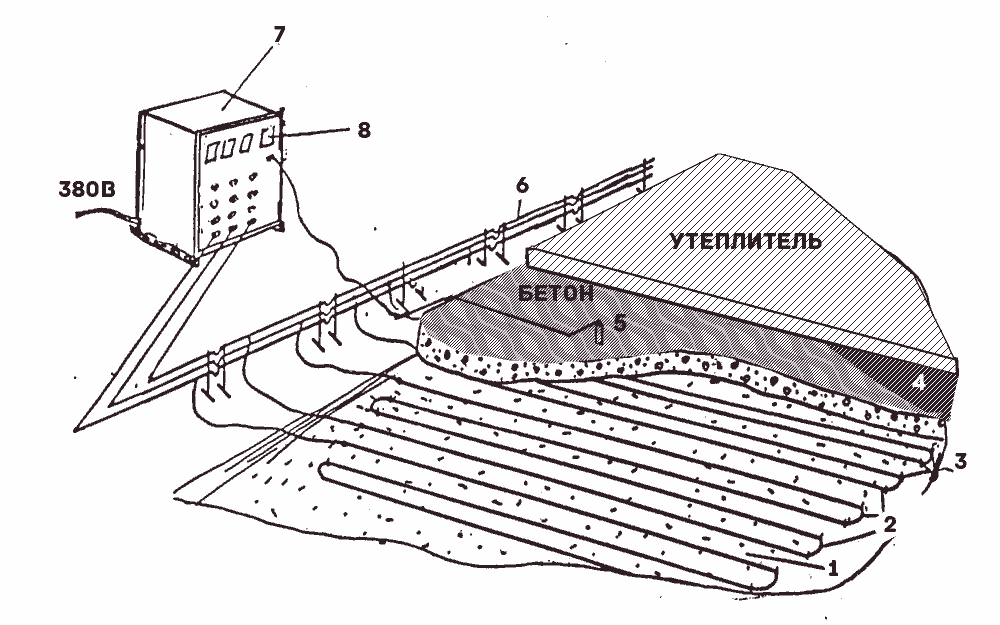

Прогрев бетона зимой электродами

Прогрев бетона зимой электродами востребован в основном при заливке некрупных сооружений. Стальные стержни – электроды – могут располагаться внутри или снаружи объекта. Расстояние между ними зависит от температуры окружающей среды. При сильных морозах – не менее 30 см, при положительных значениях – 60-70 см.

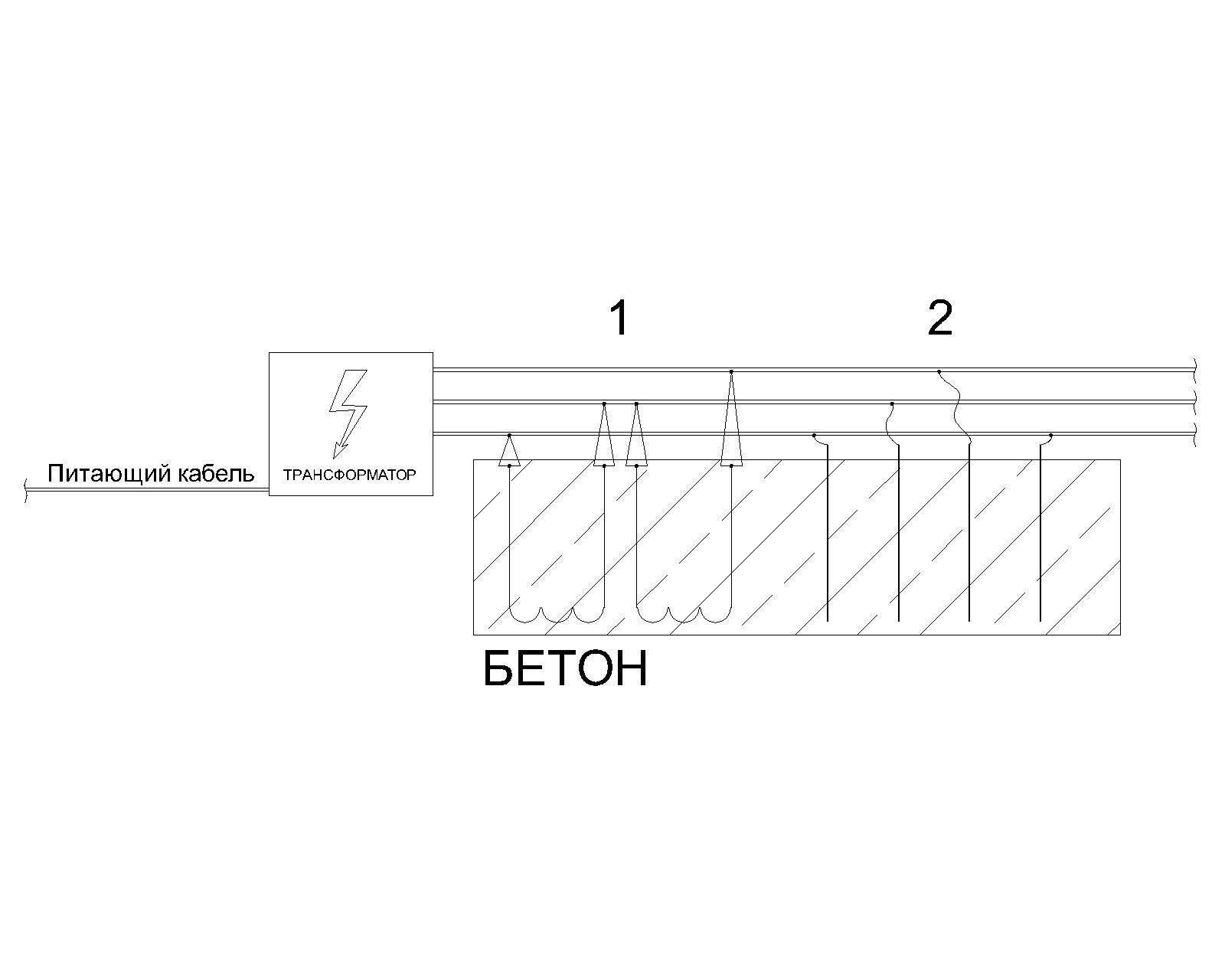

После заливки бетона ток идёт от трансформатора к электродам и нагревает их.

Преимущество:

скорый монтаж.

Недостаток:

неэкономное потребление электроэнергии.

Прогрев проводом без трансформатора

Кабели КДБС, ВЕТ работают от обычной электросети с напряжением 220 вольт. Греющая система собирается быстро, с применением минимального набора инструментов. Кабели не боятся вибрации, поэтому возможно уплотнение бетонной массы.

Минус:

 большой расход электроэнергии.

Как действует прогрев электродами

Принцип действия прогрева электродами основывается на прохождении электрического тока через бетонную основу.

В момент подачи напряжения между электродами создается электрическое поле, которое и нагревает бетон. Иными словами, электрическая энергия переводится в тепловую. При регулировании напряжения можно создать необходимую температуру нагрева.

Имеется четыре варианта электродов, применяемых при обогреве:

• пластинчатые,
• полосовые,
• струнные,
• стержневые.

Пластинчатый электрод представляет собой пластину, которая монтируется на внутреннюю часть опалубки, с противоположной стороны заливки. Пластинчатые электроды монтируются парами.

Электрод образует электрическое поле, и бетонный раствор прогревается до нужных температур и находится теплым продолжительный период.

Полосовой электрод представляют собой кусок железной полосы шириной в 40-45 сантиметров, и размещается поверх залитого бетона.

В момент подключения тока в бетонном слое образуется электрическое поле. Данный вид прогрева используется при заливке конструкций небольшой толщины.

Струнный электрод применяется при нагреве конструкций в виде цилиндра. В середину конструкции размещается электрод и опалубка обвивается листом, проводящим ток. Стержень располагается вдоль оси опалубки.

Чтобы присоединять провода было удобнее, торчащие края сгибаются в виде буквы «Г». Иногда в качестве электродов используются стержни каркаса из металла, вмонтированного в опалубку.

Однако в данном случае возрастает электропотребление, поэтому данный способ применяется гораздо реже.

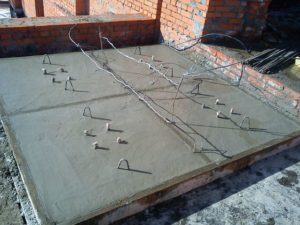

Стержневой электрод представляет собой арматурный прут в 7-11 мм, который помещают в бетонную основу через определенный расчетный шаг. Последние электроды размещаются в 4 сантиметрах от опалубки съемной или другого типа.

Такой электрод позволяет прогреть бетонный раствор, залитый в любую форму, поэтому нередко применяется в необычных и сложных постройках. Чтобы обеспечить лучшее прохождение в бетон, конец стержня заостряют.

Стержень располагают перпендикулярно, чтобы он не соприкасался с армирующими стержнями каркаса.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

• электродами;
• сварочным аппаратом;
• инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

1. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.

2. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.

1. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Прогревание бетона электричеством

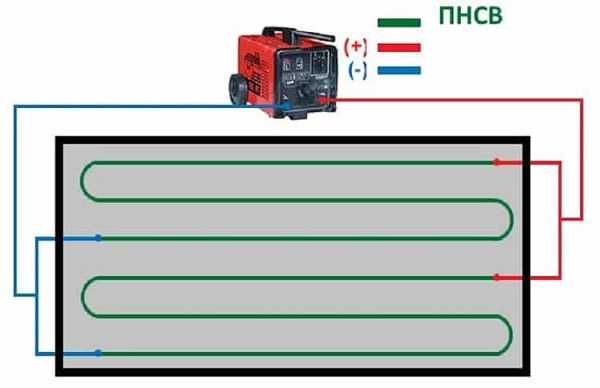

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м3 смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

• блок подогрева мерзлого грунта;
• блок сушилки электродов;
• блок снижения напряжения;
• генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
2. Соединяют их в 2 параллельные цепи.
3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
4. К цепям подсоединяют провода прямой и обратной связи.

https://youtube.com/watch?v=rQgRjo1YDms

Проводите работы только согласно технической документации на конкретный объект.

Виды прогрева

Сквозной (внутренний, погружной)

Применяется для конструкций, имеющих большую толщину или сложную форму. Из названия понятно, что электроды размещаются внутри залитой массы раствора. Общее правило – электроды устанавливаются на расстоянии не менее 3 см от элемента опалубки.

Периферийный (поверхностный, нашивной)

Под полосы устанавливается подкладка. На практике для этого чаще всего берутся куски рубероида, что позволяет такие электроды легко снимать и использовать многократно.

Общее правило

Если в опалубку установлен металлический каркас, то использовать напряжение более 127 В ЗАПРЕЩЕНО. Для конструкций неармированных оно может быть не более 380 В.

Что учесть при прогреве бетона

• По мере отвердевания залитой массы изменяется ее эл/сопротивление, так как происходит испарение влаги. Следовательно, необходимо систематически корректировать силу подаваемого тока, поэтому в схему обязательно должен быть включен элемент регулировки (например, реостат, трансформатор с несколькими выходами).
• Поверхность конструкции, подлежащей прогреву, должна быть укрыта материалами, снижающими теплопотери. Это могут быть опилки, маты, пленка п/э, рубероид и тому подобное. В противном случае сам процесс прогрева теряет смысл.
• При стержневом методе нужно соблюдать одинаковые расстояния между электродами как в одном ряду, так и в соседних. Это обеспечит равномерность загрузки «линий» и исключит перекос фаз.
• Снижения энергозатрат можно добиться введением в состав раствора специальных добавок-пластификаторов, ускоряющих процесс отвердевания бетона.
• Специалисты не рекомендуют применять электродный прогрев для мелких конструкций. Для этого существуют другие методики.
• В качестве «питания» нельзя использовать источник постоянного тока, так как в этом случае не избежать электролиза жидкости.
• При небольших объемах заливки в качестве источника напряжения можно использовать сварочные трансформаторы.
• Единой рекомендации по размещению электродов на (в) заливке раствора нет. Схема определяется индивидуально и зависит от внешних условий, параметров опалубки, марки цемента и ряда других факторов.
• Через определенные временные промежутки (зависят от специфики работ) делается замер температуры. Для этого проделываются специальные «шурфы».
• ЗАПРЕЩАЕТСЯ. При использовании прутьев арматурного каркаса в качестве электродов работать с напряжением свыше 60 В. В исключительных случаях (более этого номинала) – только при соблюдении дополнительных мер и локально (на отдельных сегментах конструкции).

Для получения из раствора качественного искусственного камня рекомендуется комплексный обогрев массы, сочетающий несколько методик, в том числе, и «пассивную» («термос»).

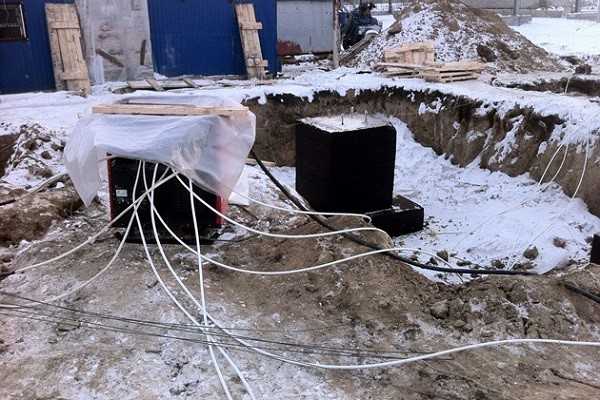

Прогревание бетона при помощи электродов делается в зимнее время или на территории с минусовой температурой воздуха.

Данный процесс осуществляется для того, чтобы водный раствор, входящий в состав бетона, не замерзал при холоде и не превращался в лед. Только в жидком состоянии вода может вступить в химическую реакцию с цементным раствором.

Плюс, во время замерзания воды в бетоне нарушаются все связи, и они просто начинает трескаться, соответственно говорить о прочности конструкции не имеет уже смысла.

Виды зимнего бетонирования

Согласно Р-НП СРО ССК-02-2015 тепловая обработка бетона зимой проводится способами:

пассивным, когда смесь нагревают при приготовлении до укладки в опалубку;активными, при котором термическому воздействию подвергается монолит во время затвердевания.

Пассивные технологии

Эти методы рекомендуется применять для массивных конструкций. При гидратации цемента выделяется экзотермическое тепло, которое согревает монолит изнутри. Этого часто достаточно для фундаментов, ростверков или плит с модулем поверхности до 6 мˉ1 , определяемого отношением площади холодного контакта к объему бетона.

Перед монолитными работами с применением пассивного метода рекомендуется разогреть основание — бетонные поверхности или непучинистые грунты на глубину 300 мм, пучинистые до 500 мм. Применяют утепление, прогрев электродами или гибкими термоактивными матами. Тепловые пушки или инфракрасные излучатели устанавливают в тепляках — шатрах из брезента или фанеры на каркасе.

Допускается не разогревать основание, если во время набора критической прочности отсутствует риск промерзания в зоне контакта.

Активные

При созревании бетона проводят мероприятия, направленные на увеличение температуры внутри конструкции. Они включают обогрев:

методом термоса с использованием грунтового тепла;инфракрасными излучателями; низкотемпературными электронагревателями;греющими проводами;индукционными установками.

Наибольший эффект дает совместное применение активного и пассивного прогрева.

Технология прогрева бетона зимой

Утеплённая опалубка. Термоактивные щиты вставляются непосредственно в конструкцию, что удобно для прогревания монолитных строений, позволяет поэтапно прогревать каждый этаж.

Преимущества:

• небольшие затраты электроэнергии;
• несложный монтаж;
• возможность многократного использования.

Недостатки:

высокая стоимость.

Тепляк – старый проверенный способ. Каркас, возведённый над строительным объектом, накрывают плотной тканью. Внутрь помещают тепловую установку.

Плюсы:

• быстрый прогрев;
• использование как электричества, так и других видов топлива.

Минусы:

невозможность применения на больших площадях.

Индукционный метод. Данная технология применяется в армированных конструкциях, где металлические элементы являются сердечниками. Вокруг объекта с залитой бетонной массой размещают петлями кабель. Ему отводится роль индуктора. Сечение провода, количество витков определяются методом расчёта.

По кабелю пускают переменный ток. Появившееся в объекте электромагнитное поле нагревает расположенные внутри элементы армирования. Те, в свою очередь, прогревают бетон. Имеет существенный изъян: трудность в точных расчётах витков провода. Из-за этого применяется редко.

Инфракрасный прогрев возможен благодаря энергии, полученной от работающего в инфракрасном излучении прибора. Установку располагают перед опалубкой. Регулировка тепла осуществляется путём приближения или отдаления греющего элемента к сооружению.

Энергия за счёт лучей доходит до самых глубоких слоёв бетонной массы. Прогрев идёт постепенно, одновременно в верхних и нижних слоях.

Положительные моменты:

• нет нужды в монтаже;
• легко работать с любой формой объекта.

Отрицательные моменты:

• из бетона вытравливается влага, что может плохо отразиться на его прочности;
• высокая цена оборудования.

Термоэлектроматы – устройства, работающие в автономном режиме. Укладываются сверху бетонной массы, способствуют поддержанию заданного температурного режима по всей поверхности.

Преимущества:

• качественный равномерный прогрев;
• невозможность локального перегрева;
• автоматический контроль температуры.

Недостатки:

• дорогостоящее оборудование;
• трудно найти качественный товар.

Отлично зарекомендовали себя методы прогрева бетона зимой с помощью понижающих трансформаторов. Существуют 2 способа: с применением провода ПНСВ и электродов.

Схема прогрева бетона зимой с помощью кабеля ПНСВ

1. Провод наматывается на армопояс витками, количество которых определяется расчётным путём. Для равномерного прогревания витки надо располагать на одинаковом расстоянии друг от друга.
2. Крепление к арматуре осуществляется специальными зажимами или обычной проволокой.
3. Производится монтаж опалубки.
4. Заливается бетон.
5. Свободные концы кабеля подключаются к понижающему трансформатору.
6. Тепло от нагретых проводов передаётся бетонной смеси, что способствует ускорению процесса гидратации.

Плюсы:

• бюджетный способ использования электроэнергии;
• лёгкая регуляция интенсивности подачи тепла;
• недорогое оборудование.

Минусы:

• необходимость точных электротехнических расчётов;
• не всегда в месте строительства имеются необходимые мощности для работы с большими объёмами бетона.

Прогрев бетона зимой электродами

Прогрев бетона зимой электродами востребован в основном при заливке некрупных сооружений. Стальные стержни – электроды – могут располагаться внутри или снаружи объекта. Расстояние между ними зависит от температуры окружающей среды. При сильных морозах – не менее 30 см, при положительных значениях – 60-70 см.

После заливки бетона ток идёт от трансформатора к электродам и нагревает их.

Преимущество:

скорый монтаж.

Недостаток:

неэкономное потребление электроэнергии.

Прогрев проводом без трансформатора

Кабели КДБС, ВЕТ работают от обычной электросети с напряжением 220 вольт. Греющая система собирается быстро, с применением минимального набора инструментов. Кабели не боятся вибрации, поэтому возможно уплотнение бетонной массы.

Минус:

 большой расход электроэнергии.

Способы прогрева зимой

Прогрев электродами

Прогрев бетона электродами — самый распространенный метод. В разных местах залитой массы устанавливаются проводники электрического тока. Ток, проходящий по электрической цепи, выделяет тепло. Так осуществляется электропрогрев бетона.

Прогрев бетона может быть выполнен разными видами электродов:

Использование провода

Для минимизации времени применяется специальный провод для прогрева бетона — ПНСВ. Он представляет собой стальную жилу, изолированную в полиэтилен или ПВХ.

Инструкция по обогреву нагревательным проводом

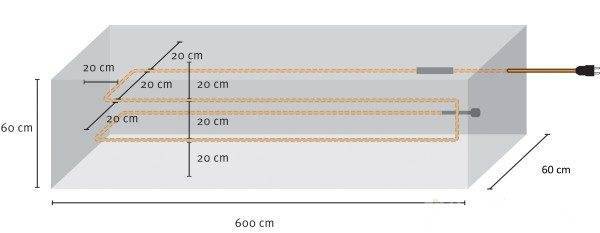

Для эффективного прогрева нагревательный провод должен иметь сечение не менее 1,2 мм, а рабочий ток ‒ не менее 12 А.

Электропрогрев бетона осуществляется следующим образом:

Метод «термоса»

Это пассивный метод, ориентированный не на передачу тепловой энергии, а на ее сохранение. Его суть сводится к утеплению бетонной конструкции снаружи с помощью теплоизоляционных материалов.

Прогрев ИК-излучателями

Инфракрасные приборы обогрева отличаются низким уровнем электропотребления. Они направляются на обогреваемую зону, и в структуре бетона инфракрасные лучи преобразуются в тепло.

Основное преимущество способа — возможность осуществить прогрев отдельных участков конструкции. Однако при толстом бетонном слое обогрев осуществляется неравномерно, что может привести к снижению прочности строения.

Обогрев с помощью пара

Пар необходимо пускать за 30 минут до заливки бетонной смеси, чтобы прогреть конструкцию. Этот способ отличается высокой эффективностью, но требует значительных затрат на осуществление.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

Нагревательный элемент равномерно раскладывается в месте заливки

Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Схема укладки провода Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

• необходимость в использовании специального оборудования – ПТ;
• сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Подогрев раствора проводом

На фото — пример укладки провода

Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.

Данный провод состоит всего из двух конструктивных элементов:

Однопроволочная токопроводящая округлая жила из стали;
Изоляция, созданная из ПВХ или полиэтилена.

Данный метод основывается на передаче тепла  бетонной массе от прогретого провода. Нагревание самих проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

Технология обогрева раствора проводом

Инструкция, оговаривающая как подключить прогрев бетона, предусматривает исполнение следующих этапов работ:

Провод укладывается в конструкцию, до ее заполнения раствором, таким образом, чтобы он не соприкасался с опалубкой. Концы провода должны выходить из бетонной поверхности для возможности подключения;
Методом пайки производится вывод концов нагревательных проводов;

Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.

Количество нагревательных проводов и длина каждого из них берется из произведенных расчетов и технологических карт;
Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции при помощи мегомметра;
Подача тока к проводам производится через понижающую трансформаторную подстанцию.

Расположение нагревательного провода

Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.

Заключение

Вот мы с вами и рассмотрели прогрев бетона электродами. Технология, как было отмечено выше, подбирается в зависимости от индивидуального проекта, который разрабатывается под каждый случай отдельно. Это позволяет не только экономить деньги и время застройщика, но и оптимально разместить электроды, а также значительно ускорить процесс затвердевания бетонной смеси. Иногда целесообразно использовать другие методы подогрева, к примеру, греющими проводами. Конечно, это достаточно дорого, но весьма эффективно. В принципе, это вся информация по данной теме. Помните о том, что ключевую роль играет соблюдение технологии во время монтажа электроподогрева.

Понятно, что прогрев необходим только в холодное время года. Это позволяет вести работы в любой сезон, независимо от температуры окружающего воздуха. Существует много методик, но, пожалуй, самой распространенной является прогрев бетонной смеси электродами. Такие проводники эл/тока отличаются формой, размерами и спецификой размещения.

Но технология и принцип их действия остается неизменным – бетон разогревается эл/полем, которое образуется между электродами при подаче на них напряжения. Раствор становится элементом токопроводящей цепи (со своим внутренним сопротивлением), в котором энергия электрическая трансформируется в тепловую. Регулируя номинал напряжения, можно добиться требуемой температуры прогрева. В зависимости от особенностей «обрабатываемой» конструкции, подбирается оптимальный вариант данных элементов.
