Как правильно установить бойлер в квартире своими руками? Обзор

Установка накопительного бака

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

стандартная строительная рулетка и водяной уровень;
дрель с функцией отбойника и комплект свёрл разного диаметра;
набор ключей для затяжки соединительных узлов;
тройники-фитинги, предназначенные для врезки в трубопровод;
запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
соединительные шланги для отвода и забора воды;
если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

2 На что стоит обратить внимание?

Особое внимание стоит обратить на то, какое качество воды в системе. К сожалению, во многих российских городах оно оставляется желать лучшего: в воде много примесей и добавок

Такая вода быстро разрушает внутренние элементы нагревателя, возникают коррозия и другие последствия

Соответственно, срок его службы значительно снижается. Единственным средством защиты от этого является установка фильтров на точке доступа воды в систему, которые будут устранять эти примеси и сберегут устройство. Экономить на них не стоит, ведь замена водонагревателя всего через пару лет работы обойдется значительно дороже

Такая вода быстро разрушает внутренние элементы нагревателя, возникают коррозия и другие последствия. Соответственно, срок его службы значительно снижается. Единственным средством защиты от этого является установка фильтров на точке доступа воды в систему, которые будут устранять эти примеси и сберегут устройство. Экономить на них не стоит, ведь замена водонагревателя всего через пару лет работы обойдется значительно дороже.

Фильтр на точке доступа воды в систему

Подготовка

Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире

Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора

Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.

В этом случае обязательным является строгое соблюдение нескольких аспектов:

доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.

Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб

Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра

На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.

Общие правила

Выбираем место монтажа водонагревателя

Бойлеры рекомендуется устанавливать как можно ближе к водяным стоякам. Это поможет сократить длину водопроводных труб, для обвязки, уменьшить стоимость монтажа и гидравлические потери в сети. Тогда устройство будет способно обеспечить хороший напор горячей воды.

Электроводонагреватели устанавливают на несущие стены из кирпича или и другого прочного камня. Несмотря на то, что сама конструкция не тяжелая, но заполненная водой, она приобретает значительный вес и способна обрушить слабую перегородку.

Если все эти правила учесть, то в небольшой квартире остается не так уж много свободных мест, для правильной установки электробойлера:

В туалете над унитазом, около стояков, как можно выше практически под потолком, чтобы не травмировать людей.
В совмещенном санузле с ванной, рядом с водопроводной разводкой и смесителем.
Небольшие конструкции до 30 л допускается установить под мойкой на кухне.
В коридоре под потолком, можно разместить горизонтальную конструкцию.

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

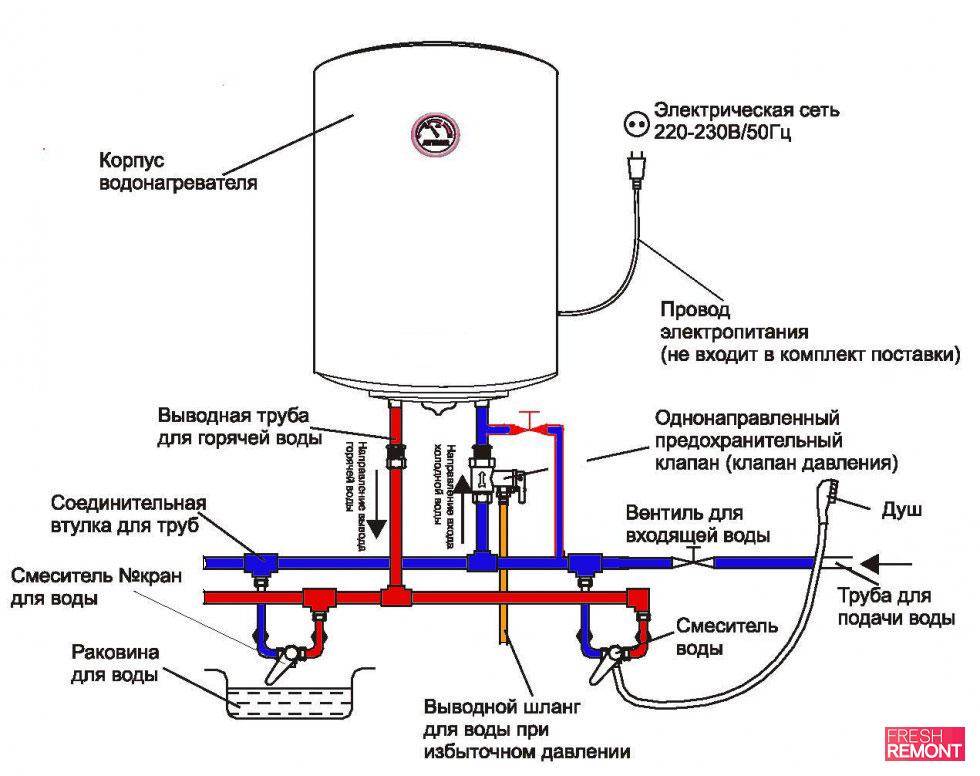

Общая схема подключения к водопроводу

При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.

Подача холодной воды сверху вниз

Подача холодной воды сверху вниз.

При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.

Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.

Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.

Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.

Выпуск горячей воды сверху вниз

При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.

Подача горячей воды сверху вниз.

Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.

Ошибки при подключении и эксплуатации

Порядок установки

Процесс монтажа бойлера включает в себя следующие этапы:

навешивание на стену;
подключение к водопроводу;
подключение электропитания.

Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене

При этом важно правильно подобрать диаметр и длину крепежных элементов:

Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены

Объем водонагревателя, л	Нагрузка на вырывание, кг	Материал основания (стены)	Рекомендуемый диаметр болта, М	Рекомендуемая длина болта, мм
30-50	15-25	Шлакоблок, кирпич	8-10	80-100
Бетон	6-8	60-80
80-100	25-35	Шлакоблок, кирпич	10-12	100-120
Бетон	8-10	80-100
150-200	45-60	Шлакоблок, кирпич	12-14	120-150
Бетон	10-12	80-120

Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.

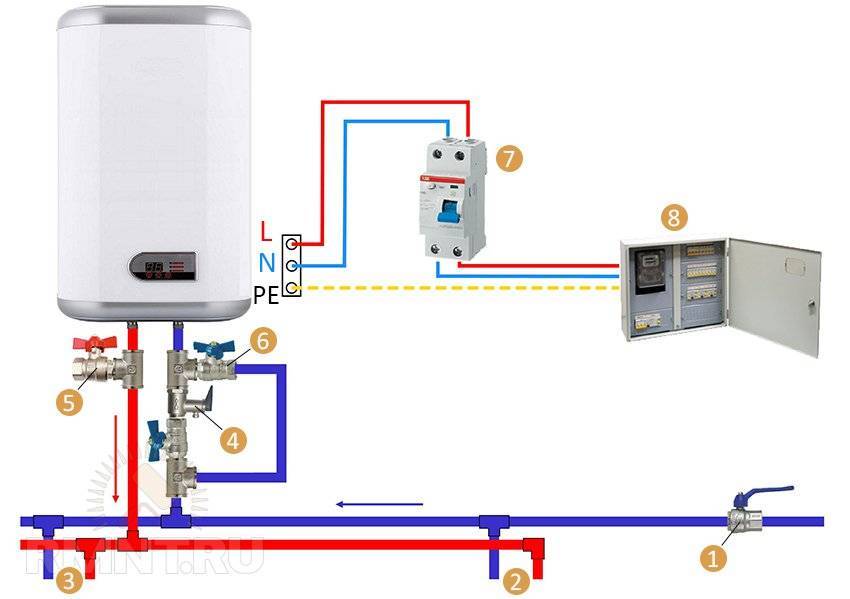

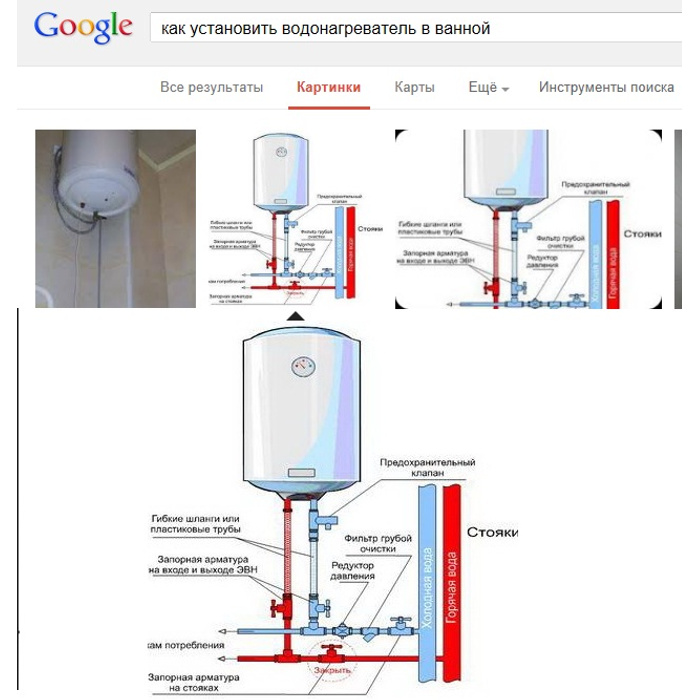

Схема подключения водонагревателя

На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.

При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.

Расположенные на одной высоте анкерные болты должны лежать на строго горизонтальной прямой, поэтому разметку для них следует наносить с применением строительного уровня.

Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.

Электрическая часть монтажных работ

Подключение к одной линии нескольких приборов одновременно (с высокой мощностью) может быть фатальным для всей системы. К примеру, если вы одновременно включите бытовую электрическую плиты/стиральную машинку и водонагреватель, то проводка может вызвать пожар, перегореть и прочее. Надежнее и безопаснее всего будет подвести от электрического щитка отдельный кабель, и важным показателем ситуации будет сечение электрического кабеля. Минимальной сечении можно выяснить при помощи особых таблиц. При этом стоит учесть рабочее напряжение, материал изготовления кабеля, фазы, будет ли проводка скрытой и прочее. Для водонагревателей обычно используют алюминиевый или медный двухжильный кабель, с напряжением в 220 В, однофазный.

Если нагреватель будет установлен в помещении с высоким уровнем влажности (кухне, ванной комнате), то стоит использовать особые влагозащищенные розетки. Более того, для двухфазных котлов практически всегда требуется устанавливать устройство защитного отключения, а также использовать кабель должен быть защищен от влаги, прочным и эластичным. Не экономьте на кабеле, берите его с запасом, провод никогда не должен быть натянут. Перед подключением не забудьте изучить маркировку кабеля.

Подключение проточного бойлера

Компактные размеры и небольшой вес прибора позволяют установить его практически в любом месте. Например, на кухне или в ванной комнате под раковиной.

Временное подключение

Для вывода горячей воды можно присоединить душевой шланг.
Для осуществления подачи холодной воды в трубу следует врезать тройник, установить запорный вентиль и соединить гибкий шланг с вводом на бойлере.
После этого открывается кран с холодной водой и выводящий вентиль для горячей воды.
Прибор включается в сеть, и через полчаса начинает поступать нагретая вода.

Стационарное подключение

При таком подключении забор и подача горячей воды обеспечивается одновременно с работой центрального водоснабжения.

В трубы холодной и горячей воды врезаются тройники и устанавливаются вентили с герметичным соединением.
С вводом в прибор соединяется труба с холодной водой.
Запорный вентиль горячей воды соединяется с выходом нагретой воды с помощью шланга или металлопластиковой трубы.
Открываются все краны, и проверяется герметичность системы.
После того как бойлер будет подключен к электропитанию, из смесителя потечет горячая вода.

В многоквартирном доме при стационарном подключении следует перекрыть стояк горячей воды, чтобы предупредить отток нагретой воды в трубы соседних квартир.

Советы для накопительного водонагревателя

Прибор включать следует только после заполнения емкости водой.
Защитную крышку с резервуара при включенном электропитании снимать запрещается.
Не рекомендуется видоизменять крепежные параметры или конструкцию анкеров.
К трубопроводу прибор подключать следует только после предварительной установки предохранительного клапана.
Без заземления водонагреватель использовать нельзя.
Все сантехнические и ремонтные работы следует проводить, соблюдая технику безопасности.

На сегодняшний день ассортимент водонагревателей настолько широк, что под любые потребности и предпочтения можно выбрать модель без затруднения. После этого только останется почитать советы, посмотреть видео инструкцию и установить бойлер в квартиру, дом или на дачу своими руками.

Необходимые детали, материалы и инструменты

Готовимся к подключению электрического бойлера

Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности

Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой

Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки

В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.

Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.

При подключении важно соблюдать правила безопасности

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Рассмотрим типы водонагревателей

Подключение к системе водопровода

Сливное отверстие нагревателей такого типа вне зависимости от модели обычно расположено снизу. Для начала стоит собрать и выполнить установку так называемой группы безопасности. Она представляет собой набор клапанов и фитингов, которые нужны для предотвращения разных ситуаций аварийного мира, которые могут появиться при работе прибора. Вверху следует установить переходник, который именуют «американкой», а после навинчивают бронзовый тройник. К нижней части стоит подсоединить клапан обратного типа, который не даст воде выливаться обратно в систему водопровода. К боковому ответвлению тройника следует подсоединить дополнительный тройник.

На схеме отчетливо видно, как стоит выполнять подключение накопительного водонагревателя – стойки холодной и горячей воды, водопроводные краны, запорные краны, сливной вентиль и обратный клапан. Обычно на него прикрепляют предохранительный клапан на 6 бар, чтобы была возможность в автоматическом режиме понижать давление внутри емкости, если оно дошло до критического уровня. К этому тройнику следует подсоединить особый компрессионный фитинг для водопроводной трубы, и при избыточном давлении из накопителя часть воды будет отведена в канализационную систему.

Также существуют схема группы безопасности водонагревателя накопительного типа. Такой комплекс устройств помогает предотвращать опасное опустошение приборы и убирает излишки воды, если давление превысило норму. После монтажа прибора следует убедиться в том, что отверстие клапан давления осталось открытым, так как в противном случае устройство не сработает. Все резьбовые соединения следует уплотнять и загерметизировать.

Некоторые элементы из группы безопасности накопительного нагревателя воды соединяются при помощи резьбы. В соответствии нормам такие места следует уплотнять и обрабатывать при помощи герметика. Правильно установить бойлер своими руками несложно, главное, чтобы горячая и холодная воды были перекрыты перед врезкой. Между стояков с холодной водой и бойлером следует выполнить установку запорного крана, чтобы при необходимости можно было отключать воду, которая поступает в устройство, все соединения следует тщательно герметизировать. Далее стоит подвести дополнительную трубу, которая будет соединять нагреватель с системой горячего водоснабжения в квартире. Здесь потребуется и дополнительный запорный кран, который будет стоять между нагревателем и стояком с горячей водой.

Такой кран всегда должен быть перекрыт, чтобы нагретая вода из бойлера не попадала в общий горячий стояк дома. Еще раз проверьте, чтобы все соединения были уплотнены и загерметизированы. Запорный кран для холодной воды между стояками и нагревательным устройством должны быть установлены так, чтобы в закрытом виде это не препятствовало поступлению воды к остальным потребителям, и отсекая лишь бойлер. А подключение к системе ГВС следует выполнять таким образом, чтобы при необходимости вы могли восстановить поступление горячей воды с главного стояка на систему в квартире. На этом можно считать подключение к водопроводной системе завершенным, а определенные специалисты на таком этапе рекомендуют выполнить проверку – наполнить все водой, а после слить и проследить, не появляется ли течь. Такую проверку можно проводить лишь после того, как на всех соединениях полностью просохнет герметик.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Монтаж накопительного водонагревателя своими руками

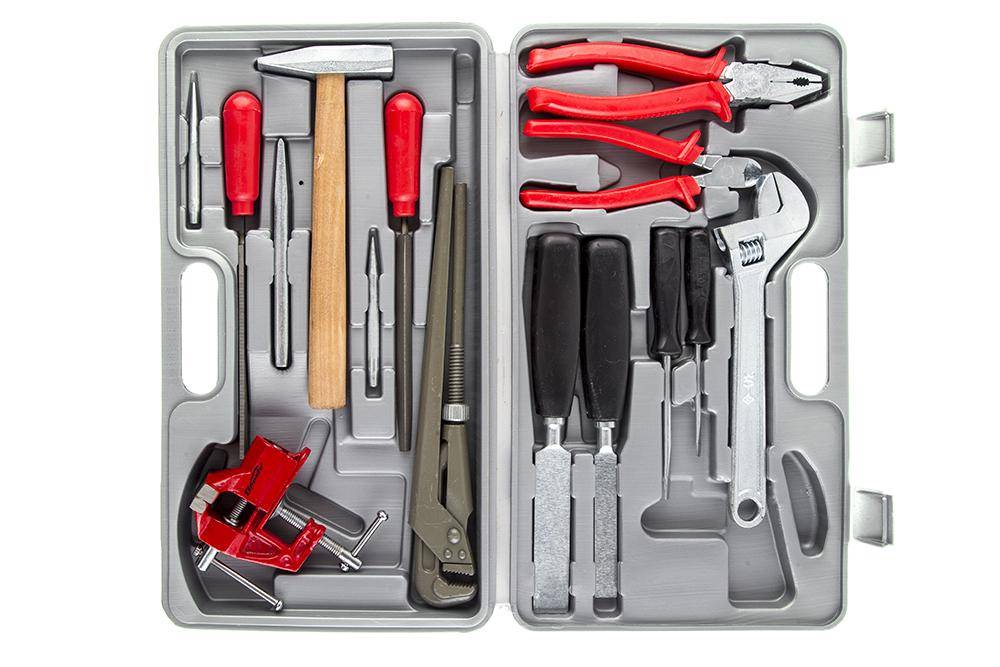

Инструменты для работы

При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:

Строительный уровень

При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм

На больших поверхностях лучше производить разметку длинным уровнем.
Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
Перфоратор.
Крестовидная отвертка со средним размером №2.
Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.

Установка проточного водонагревателя

Общие рекомендации

Достоинства установки водогрейного устройства своими руками вполне ощутимы. Такой способ монтажа позволяет значительно сэкономить средства и время на привлечении специалистов, помогает приобрести опыт и навыки, которые незаменимы для самостоятельного обслуживания или ремонта оборудования.

Кроме осознанного, грамотного выбора модели и разновидности водогрейного прибора, нужно предварительно решить ряд немаловажных вопросов:

обеспечение беспрепятственного доступа к водонагревателю в течение всего эксплуатационного периода;
стена, выделенная под установку водонагревателя, должна быть способна выдерживать двойной вес монтируемого прибора;
электрическая проводка подвергается диагностике, после чего рассчитывается её способность выдерживать нагрузку устанавливаемого прибора;
оценивается состояние трубопровода и, при необходимости, осуществляется замена элементов и выведение «точек» для подключения водогрейного устройства.

Именно простотой конструкции обеспечивается исключительная надежность и удобство эксплуатации современного электрического водогрейного оборудования любого типа. Однако чтобы электрическая проводка выдерживала создаваемую водогреем нагрузку в стандартные 2,0 кВт, потребуется использовать кабель с сечением 2,5 мм или более.

Самостоятельная установка водонагревательного прибора не слишком сложна, но необходимо учитывать целый ряд основных нюансов и требований, предъявляемых к монтажу оборудования такого типа.

Как установить бойлер своими руками: Инструкция и пошаговая инструкция
