Как правильно подключить вытяжку – подробная инструкция

Немного о разновидностях вытяжек

Современные вытяжки работают двумя путями:

воздушный поток в них постоянно циркулирует через фильтры (жироулавливающий и угольный) и возвращается назад в кухню – циркуляционные вытяжки;
воздух над плитой всасывается в воздуховод и выводится в вентканал дома— вытяжная вентиляция;
вытяжки нового поколения сочетают в себе и первый, и второй способ очистки воздуха.

Подключение вытяжки второго и третьего типов более трудоемкое, т.к. потребуется монтаж воздуховода.

Еще больше разновидностей вытяжек можно выделить, рассматривая способ их монтажа. В совокупности их около пяти, но с точки зрения подключения к электросети, принципиальные отличия возникают у встраиваемых и островных (потолочных) вытяжек. Первые примыкают к стене кухни, либо встроены в подвесные шкафчики, вторые крепятся к потолку над варочной плитой, которая расположена в центре помещения.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Необходимый инструмент

Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:

перфоратором и дрелью (крепёж на стену вытяжки требует полного набора боров для сверления бетона и кафеля);
шурупами, саморезами и дюбелями, предназначенными для работы с пенобетоном, ракушечником и пористым материалом;
отвёрткой, молотком и ножницами;
простым карандашом и треугольником;
уровнем и отвесом;
доступом к внешней розетке, удлинителем для работы с перфоратором;
вентиляционным гофром с сечением 150 мм, купленным с запасом;
двумя хомутами с таким же сечением, кожухом и зажимами для осуществления крепежа кожуха;
монтажной лентой, сделанной из полипропилена и катушкой скотча;
решёткой, для установки на вытяжное отверстие;
сеткой, защищающей от проникновения внутрь насекомых, птиц и летучих мышей;
устойчивой стремянкой либо табуретом;
электрическим лобзиком, чтобы делать отверстия в стенке кухонного шкафа;
монтажной пеной и силиконом.

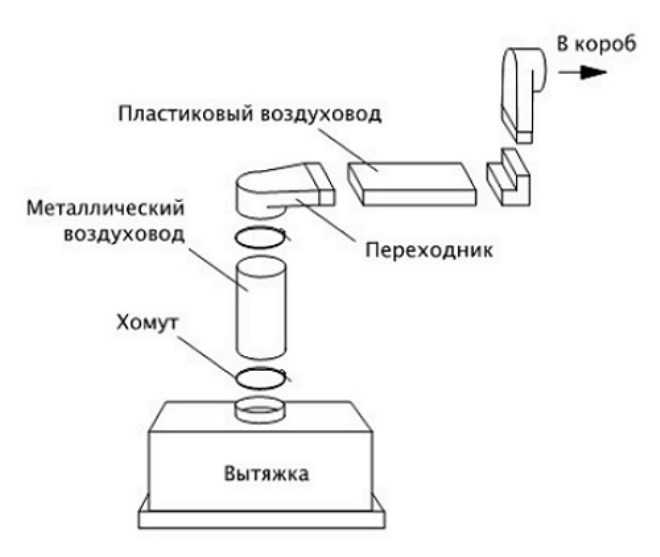

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
Для плотного крепления понадобятся различные хомуты.
Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
Специальный г-образный переход.
Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем. При монтаже воздухопровода следует придерживаться общих правил:

Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Установка вытяжки на кухне своими руками

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Правильная установка кухонной вытяжки своими руками

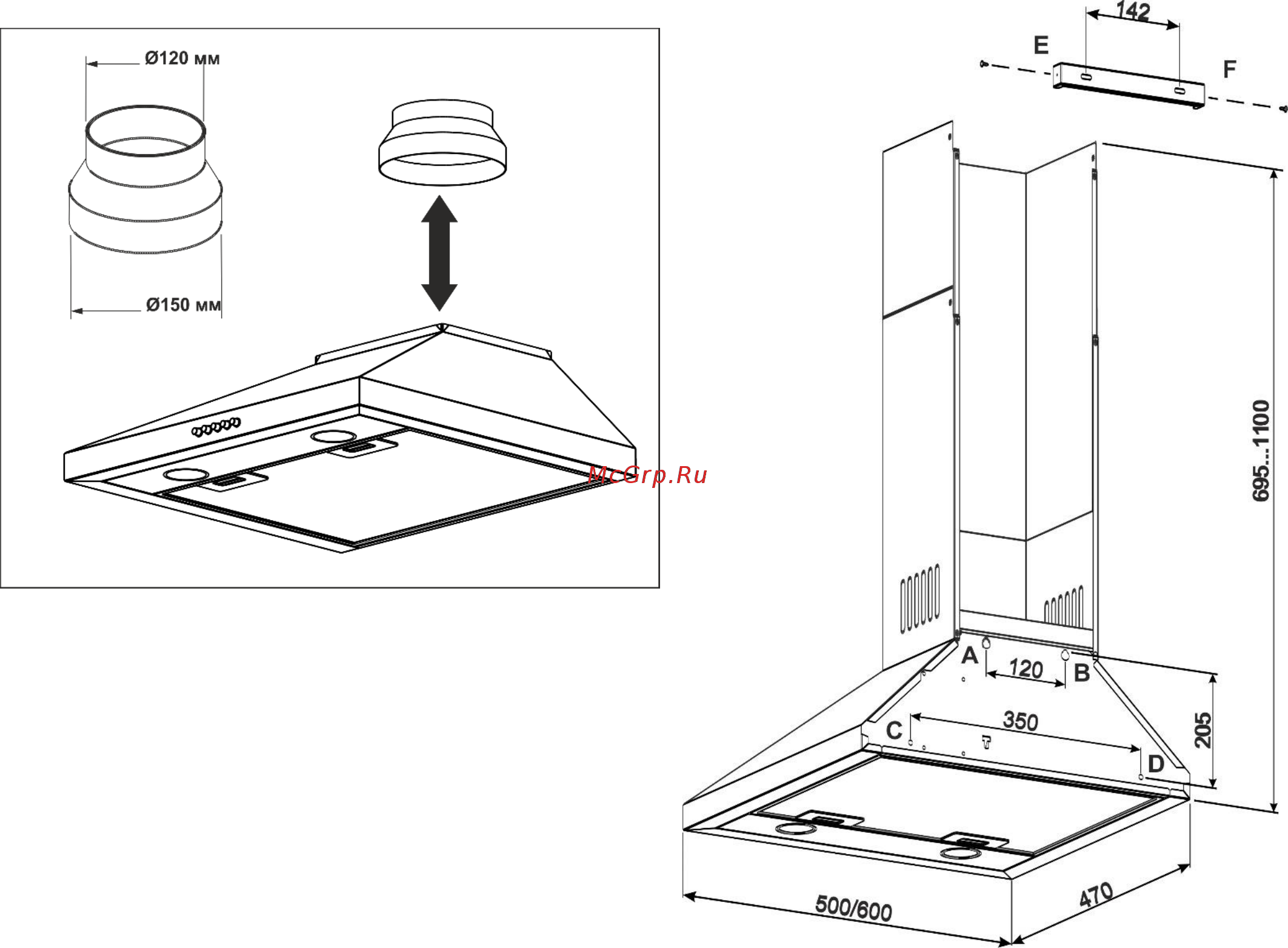

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

Шаг	Этап	Описание
1	Подготовительные работы	Найдите нужный инструмент и подготовьте поверхность к работе.
2	Проверка комплектации	Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3	Разметка	При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы. В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.
4	Крепление системы	Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры. Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту. Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.
5	Монтаж воздуховода	Один его конец присоединяется к переходнику, а второй – к вентшахте.
6	Подключение к электропитанию	Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом. Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Правила установки вытяжной вентиляции

Разновидности вытяжек

Для них важно электрическое питание, чтобы втягивать отработанный воздух, который скапливается, к примеру, над сковородой. Внутрь устройства будут попадать частицы жиры, запах и копоть от пищи, которая готовится

Сначала на себя будет брать удар жировой фильтр, а поле наступает очередь фильтра угольного типа. Дело в том, что именно он и вбирает в себя все примеси, а после выдает обратно уже очищенный воздух в помещение, и выпускает его через маленькие отверстия, которые есть в корпусе. Вариант техники для кухни, которую можно не подключать в вентиляционную систему, отличается большими запросами – для работы оборудования нужно периодически покупать специальные фильтры, обычно угольные.

Третий тип является комбинированной моделью. Она может функционировать и в режиме отведения воздуха, и в режиме очистки. Для первого случая обеспечения работоспособности вытяжки потребуется подключение к вентисистеме, а для второго варианта нужен будет монтаж очищающего фильтра. Выбирать требуемый вариант предстоит при использовании, при этом в зависимости от модели могут кардинально отличаться настройки.

К примеру, для вытяжки фирмы LЕХ с режимом очистки производители настоятельно рекомендуют сначала устанавливать угольные фильтры, а после использовать заглушки, которые идут в комплекте с вытяжным оборудованием, и перекрыть отверстие сбоку и сверху, которое будет предназначено для присоединения к вентиляционной системе. Заглушки дадут возможность предотвращать неконтролируемый выход воздуха изнутри агрегата – сначала он полностью фильтруется, а лишь после будет выходить наружу через отверстия, которые для этого предназначены. Кроме принципа действия устройства отличаются еще и по способу установки – могут быть встраиваемые и открытые. Отличаются они еще и формой, от которой зависит место размещения оборудования.

Кроме того, техника для кухни отличается по стоимости, которая зависит от того, насколько известен бренд, утонченность дизайнерской задумки, применение материалов во время производства и функциональности оборудования. Покупатель может без проблем выбрать вытяжку в требуемой ценовой категории, потому что достойные варианты есть даже в недорогом сегменте. Правда, чем сложнее процессы доступны вытяжке, тем выше получится цена.

Изготовление кухонной вытяжки своими руками из фанеры

Вместо гипсокартонной обшивки можно использовать фанерную. Такая обшивка более прочная, она лучше подходит к изготовлению активных устройств с достаточно мощными электродвигателями. Фанеру можно использовать таким же образом, как описано выше. Но есть ещё один вариант применения — использовать основание старой вытяжки или приобрести какую-нибудь дешёвую модель для того, чтобы использовать её основание. Это не самый простой вариант, чтобы сделать такую конструкцию самому, понадобятся довольно продвинутые навыки работы. От старой модели используется блок с фильтром и электродвигателем. Разберёмся, как сделать эту вытяжку своими руками.

Процесс изготовления вытяжки

Купол самодельной вытяжки из фанеры собирается отдельно. Базой служат компоненты от устройства заводского изготовления. Из фанеры или деревянных планок изготавливаются элементы каркаса, из этих элементов собирается каркас. Кроме того, вырезаются элементы обшивки из фанерных листов, ими оклеивается каркас. Для лучшего протекания процесса склеивания рекомендуется на время фиксировать обшивку на каркасе струбцинами с мягкими захватами. Склеенная самодельная конструкция шлифуется, её внешний вид доводится до желаемого состояния. Далее она устанавливается на своё место в процессе общего монтажа вытяжной системы.

Руководство по проведению работ

В зависимости от модели способы установки той или иной конструкции различаются. Прежде всего проверяют наличие в комплекте всех деталей для монтажа, недостающие элементы докупают.

Для установки большинства приборов требуются:

гофротруба для воздуховода;
хомуты для крепления к вытяжке и вентканалу;
переходники;
герметик или алюминиевый скотч.

Для обустройства вентиляции на улице понадобятся приточный клапан, труба из оцинковки с козырьком, рулонный утеплитель.

Подготовка комнаты и места

Начинают работу с подготовки инструмента и помещения к ремонту. В комнате убирают все лишнее (посуду, стулья, декор), мебель накрывают от пыли.

В наружной стене кухни перфоратором или ударной дрелью проделывают отверстие на расстоянии 200–300 мм от потолка.

В проделанное отверстие устанавливают приточный клапан, закрепляют, проверяют его работоспособность. Если при сверлении в стене возникли серьезные повреждения, щели заделывают цементом.

Снаружи дома к обратному клапану устанавливают примыкающую трубу с козырьком, которую выводят на крышу. Ее утепляют, чтобы в холодное время года не образовывался конденсат.

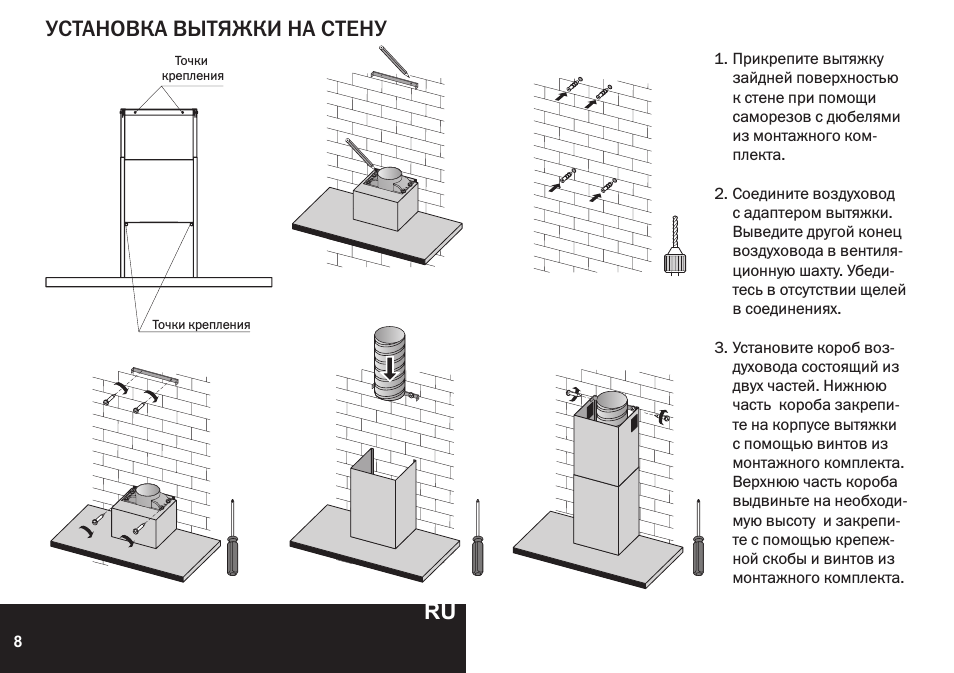

Над плитой навешивают само устройство по инструкции. Так, для крепления пристенного агрегата делают разметку на стене, сверлят отверстия, забивают дюбели быстрого монтажа и навешивают устройство. Встраиваемую модель закрепляют внутри шкафчика, островную — крепят к потолку.

Если в корпусе прибора недостаточно отверстий для установки, их делают самостоятельно шуруповертом или дрелью.

Подключение к вентиляции

Когда вытяжка уже закреплена на стене, к ней присоединяют трубу воздуховода. Если вместо алюминиевой гофротрубы используют пластиковую, заранее покупают герметик, переходники и повороты.

Как подключить вытяжку на кухне к вентиляции? Делают это с помощью труб из разных материалов:

алюминия или стали;
нержавейки;
гофрированного пластика;
круглого или прямоугольного короба из пластмассы.

Чаще всего выбирают гофрированные трубы из алюминия.

Подключить гофру к устройству довольно просто:

Надевают хомут на гофротрубу.
Выходной патрубок промазывают герметиком, на него надевают трубу.
Опускают хомут на место соединения и хорошо затягивают.

Для подключения труб другой формы используют переходники.

Другой конец воздуховода подсоединяют к трубе обратного клапана, затянув соединение хомутом, загерметизировав или обмотав его скотчем.

Завершение работ

После установки прибор подключают к электросети и проверяют его работу, выбирая разные режимы поочередно. Затем включают подсветку и измеряют уровень шума.

Если вход в вентиляционную шахту находится далеко от прибора или просто неудобно расположен, дополнительно прокладывают воздуховод и маскируют его:

Скрывают в кожухе самой вытяжки, если вентиляционная шахта находится прямо над воздухоочистителем.
Если вход в шахту расположен недалеко от устройства, используют пластиковый короб. Его выбирают в едином цвете с мебелью или отделкой.
Скрывают высокими навесными шкафами. Сам трубопровод прокладывают над модулями, около стены.

Кардинальный способ маскировки — гипсокартонный короб, который используют как отдельный элемент интерьера или часть многоуровневого потолка.
