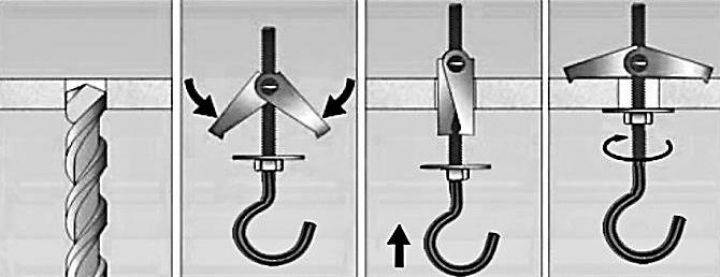

Крепление люстры для гипсокартонного потолка на анкерный крюк
Делаем разметку потолка и стен для монтажа каркаса.Фиксируем направляющий профиль по уровню крепления подвесного покрытия. Устанавливаем потолочные профили и вырезанные из них перемычки. Изготавливаем крюк из анкер-цанги и резьбовой шпильки диаметром 1 см. В месте установки люстры просверливаем отверстие и вкручиваем распорный анкерный крюк. Накручиваем на резьбовую шпильку рым-гайку. Крюк изолируем, используя специальную ленту для предотвращения контакта с металлическими элементами люстры. Устанавливаем осветительную коробку и укладываем провода в пластиковую гофрированную трубу. В месте монтажа люстры делаем вывод провода. Если планируется установка галогенных ламп, то подключаем провод к понижающему трансформатору на 12 В. Если — светодиодных, то к драйверу для преобразования напряжения в 3 В. Делаем подвод к выключателю
При его подборе важно учитывать тип конструкции: одноклавишная (параллельное включение всех ламп) и двухклавишная (включение отдельных групп лампочек). Обшиваем каркас гипсокартоном
В месте установки люстры дрелью со специальной насадкой (коронкой) соответствующего диаметра высверливаем отверстие. Вытягиваем провода и подключаем к прибору. Проверяем работоспособность лампочек. Цепляем на крепежное устройство корпус изделия. Фиксируем декоративную шляпку у основания гипсокартонной конструкции.
При соединении проводов с клеммами прибора важно не допускать перегибов. Также не желательно устанавливать крюк в пластиковый дюбель. При пожаре в помещении или у соседей сверху пластик расплавится, а люстра рухнет на пол вместе с потолком
При пожаре в помещении или у соседей сверху пластик расплавится, а люстра рухнет на пол вместе с потолком.
Виды и способы крепления
Выбирая свой светильник, еще в магазине нужно обратить внимание на способы крепления. Современные потолочные осветительные приборы выпускаются с несколькими предполагаемыми видами крепления для люстры:
Современные потолочные осветительные приборы выпускаются с несколькими предполагаемыми видами крепления для люстры:
петля на арматуре светильника, которая позволяет устанавливать его к потолочному крюку. Это один из основных видов крепления потолочной люстры. В этом случае основание должно быть как можно прочнее, например, бетонные перекрытия.

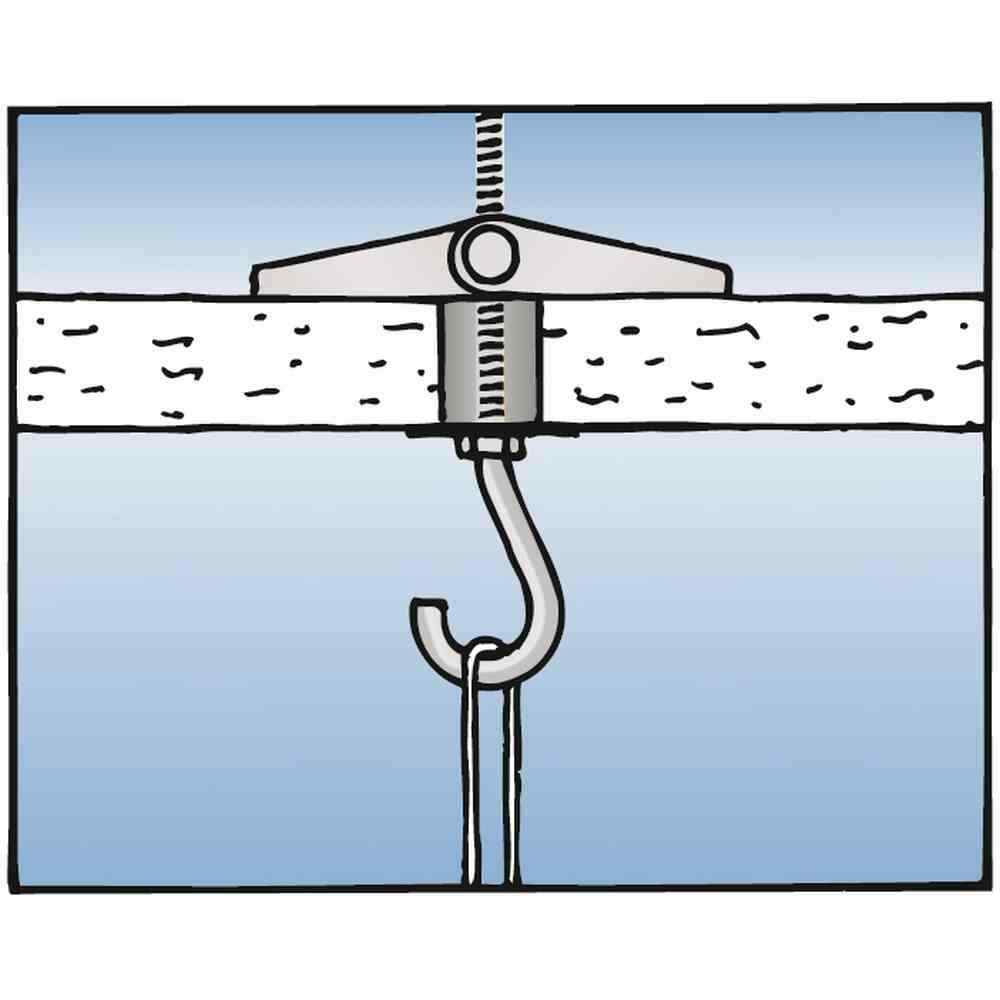

Схема крепления на крюк
крепление потолочной люстры к кронштейну или специальной монтажной планке. При таком крепеже нагрузка от веса светильника делится на несколько различных точек. Кронштейн крепится к потолку дюбелями с вкрученными в них саморезами. В этом случае вес люстры не должен превышать 1,5-2,0 кг.

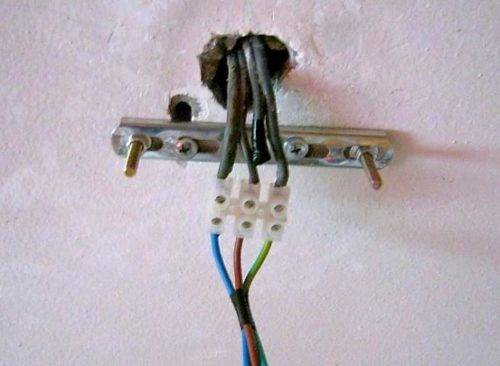

Схема крепления на монтажную планку
крестовина или двойная перпендикулярная планка позволяет подвешивать светильник, прилегающий к потолку, например, люстру-плафон. Крестовая планка мало чем отличается от кронштейна, разве что крепление осуществляется в большем количестве точек и осветительный прибор может иметь большую массу.
Крепления на крестовидную планку применяется, как правило, при монтаже квадратных светильников
надежная двутавровая платформа для крепления массивной тяжеловесной люстры. Позволяет осуществлять крепеж в нескольких точках.

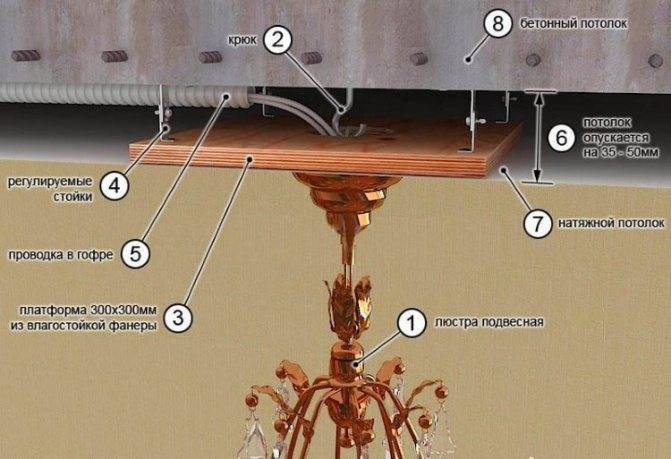

Схема крепления тяжелой люстры на платформу
Монтажные работы по подвешиванию светильника обычно не вызывают больших затруднений. Как правило, для крепления люстры на потолке используют дюбеля с саморезами. Диаметр саморезов должен соответствовать величине отверстия крепежной планки, по длине они не должны быть короче 4 см и не длиннее 6 см.
Рассмотрев виды и способы крепежа можно определиться, как установить люстру на потолок правильно, без ненужных и неприятных последствий.
Почитайте: Какие люстры подходят для натяжных потолков
Низкий потолок
Штатный вариант – люстра-плафон и крепление крестовой планкой. А что делать, если помещение низкое, а ставить плафон все же не хочется? В таком случае можно выгадать 10-15 см, повесив люстру со стержнем на потолок без крюка.
Для этого штатную монтажную планку выпрямляют, обрезают так, чтобы она скрывалась под колпаком, и сверлят в ней новые отверстия под саморезы. Далее люстру необходимо немного доработать:
- С люстры снимают плафоны и, по возможности, все хрупкие детали. Лучше, если конструкция позволяет, снять сразу стержень.
- Провода люстры вынимают из клеммника.
- В стержне, сразу за резьбой, сверлят в ряд вдоль стержня, три отверстия 4-5 мм. Нужно только проследить, чтобы все они потом оказались под колпаком.
- В отверстия снятого стержня пропускают леску, три куска. Их концы прикрепляют к концам проводов люстры и туго обматывают узким скотчем.
- Ставят на место стержень, аккуратно надвигая на провода и подтягивая куски лески, пока концы проводов не выйдут из отверстий. Если какой-то зацепился, его подправляют проволочным крючком или пинцетом.
- Если стержень несъемный, то куски лески вводят в отверстия поочередно, начиная с нижнего, и так же выводят в них провода.
- Провода вновь вводят в клеммник.
Цель такой доработки: вывести провода сбоку, чтобы они не оказались прижаты к потолку и передавлены краем стержня
Внимание: если стержень несъемный или фигурный, колпак должен оставаться на нем. Иначе он потом не оденется из-за торчащих вбок проводов. Далее на стержень между двумя штатными гайками устанавливают монтажную планку, и прикрепляют люстру саморезами к потолку
Скорее всего, гайки не понадобятся: в большинстве люстр планка крепится к стержню развальцовкой
Далее на стержень между двумя штатными гайками устанавливают монтажную планку, и прикрепляют люстру саморезами к потолку. Скорее всего, гайки не понадобятся: в большинстве люстр планка крепится к стержню развальцовкой.
Подключают провода. Может оказаться, что клеммник теперь не помещается в колпаке – ничего страшного, его вовсе убирают, а провода соединяют пайкой; стыки изолируют изолентой. Соединять провода скруткой не рекомендуется: будут потом проблемы с мигающей люстрой.
Теперь монтируем люстру к потолку на саморезах. Саморезы в гильзы натуго не заворачиваем, иначе люстра станет косо.
Вариант для слабых, но плотных потолков: из ламината, МДФ, фанеры. Вместо монтажной планки делаем круг диаметром на 5 мм меньше внутреннего диаметра колпака.
В центре – отверстие под стержень; по кругу – 4-6 отверстий под саморезы. Еще нужно будет сделать отверстие для проводов.
Способы крепления
Чтобы разобраться, как повесить люстру на натяжной потолок, нужно учитывать ее конфигурацию и размеры. Приобретать осветительный прибор нужно перед проведением монтажных работ. В противном случае процесс установки люстры на уже готовое полотно натяжного потолка практически невозможен.
Выделяют следующие способы крепления люстру к натяжному потолку:
- анкерный крюк;
- продольная планка;
- крестообразная планка;
- сквозное крепление.
Один из вариантов крепления люстры

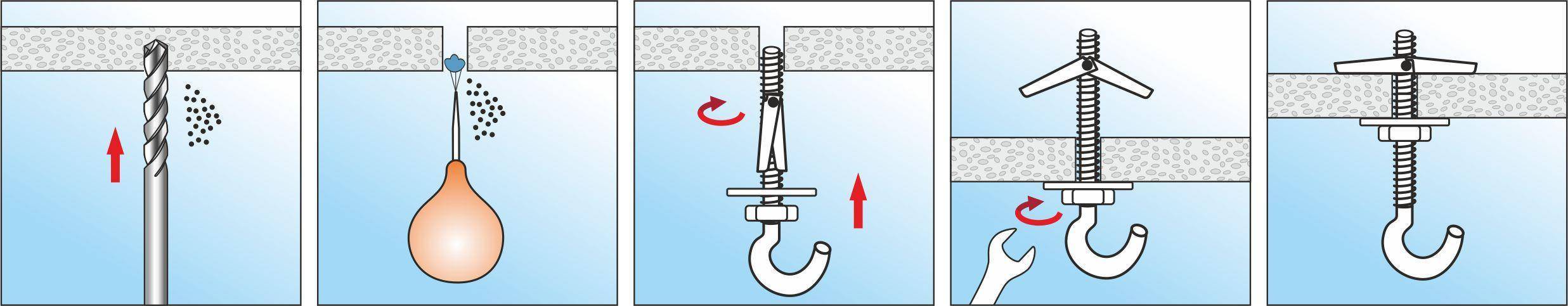

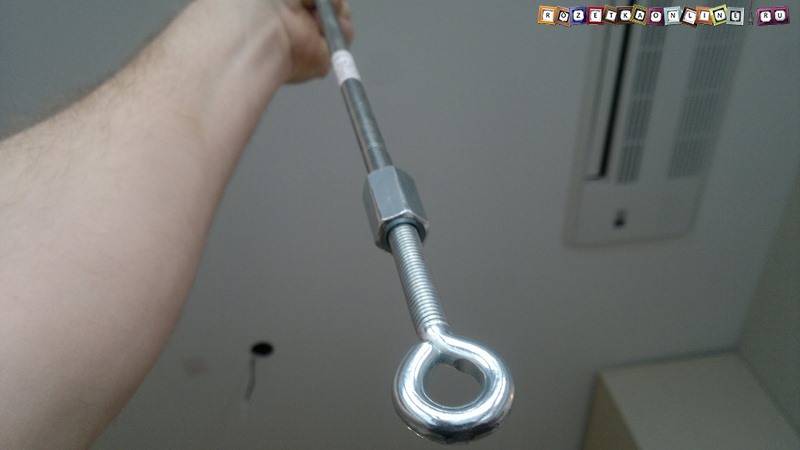

Анкерный крюк
Данный способ является наиболее надежным из всех вариантов. Исполнение несложное, но необходима аккуратность. Крюк изначально может присутствовать в квартирах, еще со времени их ввода в эксплуатацию. Если не будет необходимости перенести люстру в иное место, им можно воспользоваться. В противном случае сверлится отверстие на бетонной поверхности с диаметром анкерного крюка. Его диаметр может быть от 6 до 14 мм. Когда в отверстие вставляется крюк, следует подвесную гайку закрутить до тех пор, пока не разожмется гильза.
После этого можно осуществлять монтаж натяжного потолка. По окончании работ находится то место, где зацеплен крюк. Там сразу не получится вырезать отверстие нужного размера. Следует предварительно приклеить пластиковое кольцо. Выбирается диаметр кольца с расчетом, чтобы колпак люстры смог закрыть его полностью. Когда кольцо будет надежно приклеено, то вырезается внутренняя часть, а потом вытаскиваются провода и вешается светильник.
Здесь важно не забыть изолировать друг от друга соединенные провода, а потом все закрыть декоративным колпаком. Данный способ удобен тем, что можно легко поменять устаревшую люстру на новую
Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров
Необходимо, чтобы колпак на новом светильнике был идентичным или немого большим старого, но не меньше его размеров.
Продольная планка
Закладная деталь монтируется после того, как будут установлены стеновые профили. Выравнивание будет проводиться по их горизонтали. Нижняя точка закладной должна на 1 – 2 мм быть выше уровня полотна. Это позволит обеспечить отсутствие деформации материала и плотное прилегание основания.
Подвешивание на планку осуществляется после остывания пленки. Выполняются следующие шаги:
- Наносим контур закладной детали на полотно.
- Приклеиваем пластиковое кольцо к данному контуру.
- Из ограничителя вырезаем пленку.
- Закрепляем шпильки на планке в соответствии с имеющимися отверстиями в основании люстры.
- Вытаскиваем провода из закладной и пропускаем через подходящее отверстие в планке.
- К закладной прикручиваем планку.
- Проводим соединение электрических проводов, изолируем их.
- Насаживаем люстру на шпильки и фиксируем на них декоративные заглушки.
Крестообразная планка
Крестообразная планка используется в случаях, когда подвешивается тяжелая люстра. Поэтому лучше распределить нагрузку на 4 шпильки. Зачастую данный крепежный элемент имеет достаточно большое основание, поэтому трудно найти подходящее термокольцо. Единственным верным исходом будет крепление закладной наверху пленки натяжного потолка. Для этого выполняются следующие шаги:
- Необходимо собрать монтажную платформу после крепления конструкции под натяжным потолком.
- Бумажный шаблон прикладывается непосредственно на полотно. Шаблон создан в соответствии с размерами основания люстры. Затем отмечаем крепежные отверстия.
- Клеем накладку в намеченные места, она не позволит полотну рваться.
- Когда клей застынет, из накладки нужно вырезать материал.
- Электропроводку протягиваем в центральном отверстии.
- К полотну прикладываем крестообразную планку, затем прикручиваем ее к закладной с помощью саморезов.
- Выполняем подсоединение электропроводки, которая надежно соединяется в соответствии со схемой. Изолируем её изолентой.
- Насаживаем на шпильки основание люстры и крепим метизами, которые идут с осветительным прибором в комплекте.
Закладная должна отличаться достаточной толщиной, чтобы выдерживать тяжелые люстры.
Сквозное крепление
Суть сквозного крепления заключается в применении крюка, имеющего длинный резьбовой стержень, и двух пластин. Размер пластин может быть 300х300 мм или 200х200 мм. Для начала создается сквозное отверстие, куда помещается одна планка. Гайка завинчивается на крюк. Она будет у потолка удерживать вторую пластину. Крюк вставляется в отверстие, а вторая гайка навинчивается сверху. В результате между собой стянутся обе пластины. Дальнейшие действия являются аналогичными. Подобный способ подойдет только для двухэтажных частых домов или домов с чердаком.
Подключение к электропитанию
Когда контакты выключателя на проводах разомкнуты, на проводах должно отсутствовать напряжение. Проверить это просто – индикатор на отвертке не должен гореть при касании к проводам. Проверьте, появляется ли питание на двух проводах при его включении, используйте для этого ту же индикаторную отвертку. Оставшийся один провод и есть «земля», его нужно соединить с общим пучком проводов люстры. Если у вас все обстоит не так, то ваш выключатель отключает землю, а не фазу. Если ваша люстра оснащена лампами накаливания, или LED светильниками, то можно не менять принцип проводки, а вот для экономок такая проводка не подойдет – будут моргать. Если испытываете затруднения, проконсультируйтесь со знакомым электриком, часто в магазинах осветительных приборов могут дать исчерпывающую информацию о подключении той или иной люстры.
Если потолок уже обшит?
Случается, что нужно устанавливать светильник на уже обшитый гипсокартоном потолок. Очень часто это случается потому, что люди, которые работают с гипсокартоном, не думают о креплении светильников. В таком случае придется выбирать светильники весом до 3 килограмм. Найти такой в ассортименте специализированных магазинов не составит труда. Подобные люстры изготовлены из тонкого легкого металла и пластика.
Порядок закрепления следующий:
- Для установки используется крепежная планка, на нее и будет монтироваться светильник. Этот элемент в результате скроется, так же как и монтажные шпильки.
- Планку следует приложить к поверхности и отметить размещение карандашом.
- Теперь требуется дрелью просверлить отверстие необходимого диаметра.
- Для фиксации на потолке используются дюбеля-бабочки. Чтобы их можно было укрепить, следует сверлить отверстие по диаметру дюбеля.
- Теперь осталось прикрутить кронштейн до упора и затянуть. Это позволит заблокировать дюбель за счет раскрывшихся «крыльям». Нагрузка по внутренней плоскости потолка будет распределяться равномерно.
Иногда светильник не тяжелый, но требует закрепления на планку не в двух, а в четырех местах. В таком случае используется крестообразная планка. Порядок ее крепления к потолку аналогичный указанному выше варианту.
Подключение и монтаж светильников
После проведения разводки устанавливают гипсокартонные листы на сооруженный каркас. Затем еще раз, теперь уже на гипсокартонном потолке, обозначаются места расположения осветительных приборов. В них необходимо сделать отверстия под источник света.
Обратите внимание, что еще на стадии формирования схемы распределения светильников по потолочной поверхности необходимо строго учитывать, чтобы осветительный прибор не попал на элемент металлического каркаса. Потому что в таком случае нет возможности провести монтаж, металлический профиль просто будет мешать установке. Проблемы при монтаже потолочных светильников
Проблемы при монтаже потолочных светильников
Здесь есть один тонкий момент – диаметр точечных светильников для гипсокартона должен совпадать с диаметром отверстия на потолке. Первый параметр производитель обязательно указывает на коробке (упаковке), но лучше его проверить.
Поэтому данный размер наносится на гипсокартонный потолок по местам установки приборов. Для этого лучше использовать циркуль. Теперь надо вырезать отверстия по нанесенной разметке. Есть несколько способов, как это можно сделать:
- Самый простой – просверлить отверстия дрелью, на которую устанавливается коронка диаметром, равным диаметру начерченной на потолке окружности.
- По окружности высверливаются сквозные отверстия мелким сверлом с шагом 1-1,5 см. После чего кусок гипсокартона просто вдавливается внутрь. Правда, кромки отверстия придется доработать острым ножом или лобзиком.
- Можно использовать балеринку. Для этого резак выставляется под радиус отверстия.
Остается только вытащить провода из вырезанных отверстий и подключить к ним светильники.
Монтаж потолочного светильника
Способов подключения, а точнее, приспособлений, с помощью которых производится соединение, немало. Самый простой, но и надежный, это клеммники с прижимными винтами или современные клемы WAGO.
Такая клема позволяет соединить разные типы проводов
Провода от осветительного прибора надо вставить в него с одной стороны, зажимая их винтами, питающую проводку с другой стороны.
Остается только провести установку светильников в гипсокартонный потолок. В конструкции приборов есть специальные зажимные планки (усики), которые подпружинены с одной стороны. То есть, в свободном состоянии они развернуты наружу, соответственно выступают за техническую часть прибора. То есть, разлет усиков больше, чем вырезанный диаметр отверстия на гипсокартонном потолке. Поэтому монтажные планки необходимо прижать, чтобы просунуть их в отверстие.
Иногда это сделать руками непросто, потому что мешает сам гипсокартон. Поэтому опытные мастера поступают так – связывают между собой усики проволокой, а после установки точечного светильника в гипсокартон разрезают ее кусачками или пассатижами. Усики расправляются под действием пружин, опираются на внешнюю сторону потолка, не давая светильнику упасть.
При помощи проволоки удерживаем усики пружин
Некоторые конструкции встраиваемых светильников для потолка из гипсокартона являются разборными. То есть, декоративная часть отсоединяется от технической. Поэтому последовательность проведения монтажных работ здесь немного другая:
- Производится разборка прибора.
- Техническую часть устанавливают в гипсокартонный потолок, то есть в отверстие, точно так же, как в вышеописанном случае.
- Производится подключение прибора к питающему кабелю, который вытаскивается через патрон. После чего провод утапливают обратно.
- Декоративную часть присоединяют к технической.
Варианты крепления осветительных приборов
Если планируется сверлить потолок для установки крепежа, сначала определяют расположение проводки, чтобы при работе не повредить. Проверку делают под током. Перед началом снова отключают пробки и выключатель. Электроровода люстры на время исследования продолжают до пола, стыки заматывают изолентой.
К проводу подключают патроны от лампы накаливания и вкручивают лампочку мощностью около 100 Вт. После этого подключают пробки, включают свет и начинают поиск проводки. Для этого лучше использовать электронный индикатор, который может с максимальной точностью определить залегание проводки, даже под несколькими слоями отделки. Индикатор с неоновой лампочкой работает при прямом контакте с проводкой, а погрешность специальных искателей проводки может быть более 4 см.
Положив палец на кнопку индикатора, ведут им по потолку перпендикулярно до возможного места расположения проводов. При появлении значка фазы в соответствующем месте делают пометку и продолжают движение. Когда значок фазы пропадет – делают вторую пометку, и в обратном порядке проверяют тот же участок. Между этими пометками и проходит проводка. Таким образом проверяют всю рабочую зону с шагом в 10 см.
Применяют четыре способа установки люстры:
- Крюк на потолке. Апробированный временем способ. Подходит для надежного потолка, который имеет специальное крепление или его можно установить.
- Монтажная планка. Крепится с помощью дюбелей в пластиковые гильзы. Нагрузка распределяется между несколькими точками крепления. Если вес люстры небольшой, то это достаточно надежный способ.
- Крестовая планка. Принцип работы аналогичен, разница в количестве точек крепления – в данном виде их больше. Хороший способ, чтобы подвесить плафоны, прилегающие к потолку.
- Монтажная платформа. Эта конструкция имеет много точек крепления, и используется для подвеса тяжелых люстр.
Монтажная платформа
Правила электромонтажа
Для подключения электропроводки руководствуются схемой, поставляемой с люстрой. Многорожковые осветительные приборы на выходе имеют больше двух проводов. Предназначены они для подсоединения к двухклавишному выключателю, с помощью которого управляют работой определенных групп ламп. Разобраться где и какой провод поможет та же инструкция.
Провода соединяют не скрутками, а специальными клеммниками
Во время электромонтажа важно соблюдать ряд общих правил:
Электромонтажные работы требуют соблюдения правил безопасности. Если нет уверенности в своих силах, лучше за помощью обратиться к электрику.
Как крепить люстру к гипсокартонному потолку своими руками
При соблюдении несложных правил закрепить люстру к гипсокартонному потолку своими руками не так сложно. Для этого нужно подготовить весь необходимый электроинструмент, понадобится умение работать с перфоратором (или ударной дрелью), а также наличие набора крепежной фурнитуры для подвешивания лампы определенного веса.
Особое внимание нужно уделить подключению люстры к электросети. Например, при подведении к ней двухклавишного выключателя или пульта дистанционного управления требуются фундаментальные знания электромонтажа
Поэтому если имеются сомнения в самостоятельном подключении люстры к сети, то разумнее всего обратиться к электрику.
Крепежные и фиксирующие элементы
Для подвешивания люстры к гипсокартонному потолку необходимо выбрать крепежные приспособления. Для этой цели можно рассмотреть наиболее популярные устройства:
- разные виды саморезов;
- анкера и анкерные болты;
- подвесные крепежи, тросы;
- кронштейны.
Самым простым способом крепления является подвес светильника на саморезы. В ситуации с гипсокартонным потолком этот метод крепежа не всегда оправдан. Применение саморезов зачастую является промежуточным этапом. Например, они используются для фиксирования крепежной планки к закладной потолка (на дерево, CD профиль).
Анкерные болты применяют для тяжеловесных светильников. Их монтируют в основной потолок помещения, в бетонную плиту перекрытия, через отверстие в подвесном уровне из гипсокартона.
Подвесной крепеж и тросовые подвесы используют в том случае, когда осветительный прибор требуется повесить на основной потолок из бетона или на определенном уровне от него (по высоте).
Кронштейны используют для подвешивания очень тяжелых каскадных люстр. Этот вид крепежа самый крепкий и надежный. Кронштейны закрепляют на бетонной плите основного потолка перед этапом зашивания потолка гипсокартоном.
Правила электромонтажа
Монтаж электропроводки производится в соответствии с проектом, в установленное место. Показатели мощности осветительного прибора обязательно указаны в технических характеристиках инструкции, их неукоснительно надо выполнять.
Основные правила электромонтажа светильника:
Все работы должны производиться при выключенном электропитании.
При подключении осветительного прибора должна учитываться его мощность и максимальное напряжение энергосети в помещении.
Важно учитывать вид электропровода – медь, алюминий. При старой алюминиевой электропроводке необходимо обязательное применение клеммной колодки (переходника)
Соединение в одной скрутке двух видов провода недопустимо.
Нужно учитывать вид энергоизоляции провода и его сечение.
Соединение проводов в виде «скрутка + изолента» категорически не допускается.
Для люстры с двойным выключателем подсоединение к сети должно быть в четком соответствии со схемой «фаза – ноль».
При электромонтаже лампы с пультом дистанционного управления следует руководствоваться схемой подключения, описанной в инструкции к осветительному прибору.
Предупреждение! Следует помнить, что работы, связанные с электрическим током, требуют неукоснительного соблюдения правил безопасности. Если возникают сомнения в осуществлении поставленной задачи и ее качестве – лучше предоставить эту работу электрику, имеющему соответствующий допуск.
Как закрепить люстру на потолке из гипсокартона
Закрепить люстру на потолке из гипсокартона можно разными способами. Это зависит от вида светильника, его веса и конструкции крепежа. Как правило, в большинстве случаев применяется стандартная техника этого процесса, который можно разделить на основные этапы:
- Чаще всего люстру подвешивают не к «телу» гипсокартона, а на основной бетонный потолок.
- Для крепежа осветительного прибора используют потолочный монтажный крюк или кронштейн.
- Закладная под люстру должна располагаться строго над уровнем подвешивания осветительного прибора, с учетом его крепежного устройства.
- Деталь закладной нужно жестко фиксировать на бетонном основании блока перекрытия.
- Для подвешивания лампы на крюк закладная деталь не нужна. Потолочный крюк закрепляют в основном потолке через уровень гипсокартона на цангово-распорный механизм.
- Если для подвешивания светильника предполагается использовать монтажную консоль, то заранее, еще до этапа зашивания потолка гипсокартоном, следует усилить место крепления люстры дополнительным профилем (или несколькими профилями).
- Подключение лампы к электросети должно производиться после основного монтажа.
Внимание! Любой из представленных способов крепления должен обеспечивать удержание люстры на весу с дополнительным резервом прочности
