Строим каркасный гараж своими руками на даче быстро и недорого: Инструкции мастеров

Особенности каркасных строений

В ходе строительства гаражей этого типа для изготовления остова традиционно выбирается древесина (брус и толстая доска), относящаяся к разряду лёгких и удобных в обработке материалов с вполне приемлемой стоимостью.

При этом в качестве обшивки уже готового каркаса могут применяться любые подходящие для этих целей отделочные покрытия, как правило, выбирающиеся из следующего перечня:

• покрытия на основе той же древесины (ДСП или ДВП);
• виниловый или металлический сайдинг;
• профнастил или сэндвич-панели

К достоинствам сборных конструкций рассматриваемого нами класса следует отнести:

• удобство и простоту монтажа, который может быть проведён самостоятельно (без привлечения сторонней
• спецтехники и при отсутствии профессиональных навыков);
• необязательность обустройства заглубленного фундамента;
• экономичность, объясняемая относительной дешевизной стройматериалов и низким уровнем трудозатрат;
• короткие сроки возведения, не связанные с сезонными факторами

К недостаткам этого варианта относят пожароопасность древесного основания и, как следствие – необходимость использования в качестве обшивки специальных негорючих материалов.

Чем крыть крышу?

Мы разобрались из чего лучше строить гараж дешево. Теперь давайте поговорим о крыше. Крыша гаража может быть плоской, односкатной и двухскатной. Первый вариант проще всего в исполнении, два последующих сложнее, но и выглядят лучше и, кроме того, обеспечивают сток воды с кровли на землю.

Что же касается материала для крыши, то главное требование для него – надежная гидроизоляция, кровля не должна пропускать внутрь дождь и снег. Кроме того, она должна быть достаточно долговечной, обладать хорошей теплоизоляцией и, желательно, выглядеть красиво.

Из уже упомянутых в предыдущем разделе материалов для крыши подходят поликарбонат и профилированный лист. Самыми же дешевыми вариантами будут рубероид и обычный шифер, но назвать их красивым кровельным материалом трудно.

Более дорогой, но при этом и более долговечной альтернативой являются металлочерепица и цементно-песчаная черепица. Кроме того, они придадут вашему гаражу привлекательный внешний вид, и их цвет можно будет подобрать «под цвет» дома.

Возведение стен: варианты используемых материалов

Что нужно учитывать при планировке

Перед непосредственным началом строительства рекомендуется подготовить схематический план и чертежи. При возведении должен учитываться широкий перечень факторов, от которых зависят габариты постройки, используемые строительные материалы и инструменты.

Количество машин

В зависимости от количества машин, которые предполагается одновременно оставлять в гараже, зависит площадь постройки

При строительстве важно обеспечить автомобилям свободный въезд и выезд, а также рассчитать высоту потолка с учетом габаритов транспорта

Назначение

От целей использования гаража зависят требуемые стройматериалы, толщина стен, потребность в утеплении и внутреннее обустройство. В случае изменения целей предназначения в ходе эксплуатации гаража допускается перестройка, уплотнение стен и обустройство рабочего пространства.

С ямой или без

Наличие ямы в основании гаража позволяет с удобством ремонтировать нижнюю часть автомобиля. Более глубокую яму можно использовать в качестве хранилища для зимних заготовок, инструментов и прочей утвари. Определиться с наличием ямы необходимо на этапе планировки, поскольку в случае с бетонным основанием соорудить яму проблематично.

Рассчитываем размеры

Основным этапом при составлении плана или схемы постройки является определение габаритов конструкции. Задаваясь вопросом, с чего следует начать расчет размеров, необходимо уточнить предназначение сооружения. Если гараж будет использоваться только для стоянки автомобиля, размеры можно сделать больше габаритов автомобиля на метр в ширину и длину. Если внутри помещения планируется выполнение ремонтных работ и понадобится смотровая яма либо подъемник, то желательно оставить минимум по метру с каждой стороны.

Для создания мастерской в гараже допускается увеличить размеры по собственному желанию. Ограничениями являются только имеющаяся площадь и бюджет на строительство.

Необходимые материалы и инструменты

Для возведения гаража требуется приобрести строительные материалы и набор инструментов. Чтобы соорудить постройку, требуется основной стройматериал, из которого будут построены стены, а также бетон, штукатурка, отделочные материалы, деревянные брусья и металлические листы.

Конкретный перечень материалов зависит от типа постройки. Помимо перечисленных материалов, необходимо подготовить подъемник, если используются тяжелые блоки, шпатель, саморезы, строительный уровень и рулетку, шуруповерт и ряд стандартных инструментов.

Проектирование

Строительство дачного гаража – это всё равно строительство. Значит, строить нужно по правилам. А правила требуют начинать стройку с проекта. В нормальном проекте должно быть техническое задание, в котором в самом начале формулируется, что и зачем будет строиться.

Потом называются основные технические характеристики объекта: габаритные размеры, основной и дополнительные стройматериалы, способы соединения деталей, наличие или отсутствие отопления и сантехники.

В составе проекта изготавливаются чертежи общего вида гаража со всех четырёх сторон и сверху, сборочные чертежи крупных узлов, чертежи всех деталей. Это нужно для того, чтобы ещё на бумажной стадии продумать важные моменты технологии и заготовить все детали.

ФОТО: stroychik.ruОдин из чертежей проекта гаража с двухскатной крышей

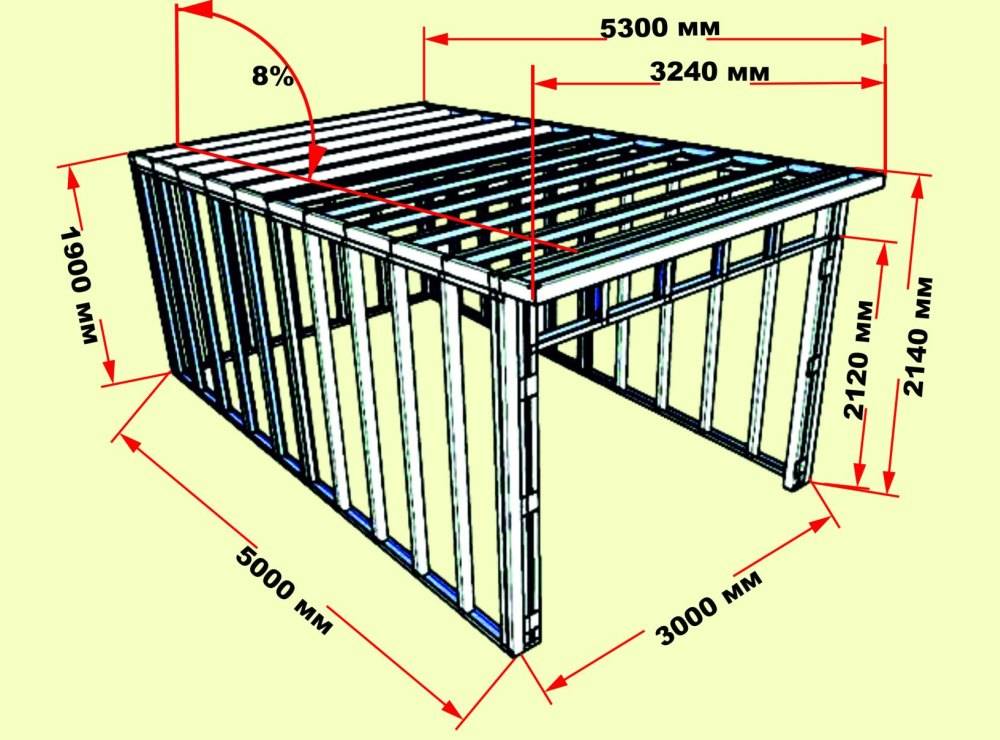

Простой вариант на одну машину

Гараж, рассчитанный на одну машину, да ещё с односкатной крышей, действительно является самым простым вариантом строительства.

ФОТО: na-dache.proГараж с односкатной крышей на одну машину

В самом начале строительства надо определиться с типом фундамента. Каркасный гараж для одной машины является довольно лёгким сооружением, и для него нет никакого смысла делать мощный дорогой фундамент. Правда, вес имеет сам автомобиль, он стоит на полу гаража.

Наилучший вариант – это когда и сам гараж, и автомобиль стоят на одной бетонной плите неглубокого заложения. Правда, бетонная плита не позволит впоследствии при желании соорудить смотровую яму. Окно по контуру смотровой ямы можно предусмотреть при отливке плиты. Такой вариант вполне реализуем, но он не единственный.

Можно выбранную для гаража площадку покрыть асфальтом или по периметру соорудить ленточный фундамент неглубокого заложения и на нём затем смонтировать корпус здания. Под выбранные характеристики будущего гаража создаётся проект и строится сам гараж.

Проект на два автомобиля

Проект на два автомобиля отличается лишь размерами. Обычно оба въезда в гараж располагаются рядом по одному фасаду, хотя могут быть обстоятельства, при которых въезды нужно будет устроить с двух торцов или с двух противоположных фасадов. Это решать хозяину гаража, технических препятствий к этому нет.

Общие габариты гаража назначаются в зависимости от его предполагаемой загрузки. Нужно определиться, сколько машин будет стоять в гараже, какого они класса, нужны ли подсобные помещения или площади. Вокруг машины нужна свободная зона для выполнения работ по обслуживанию, полки для запчастей, сезонных колёс и хотя бы маленькая зона отдыха.

ФОТО: stroy-okey.ruРазмеры гаража в зависимости от его загрузки

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

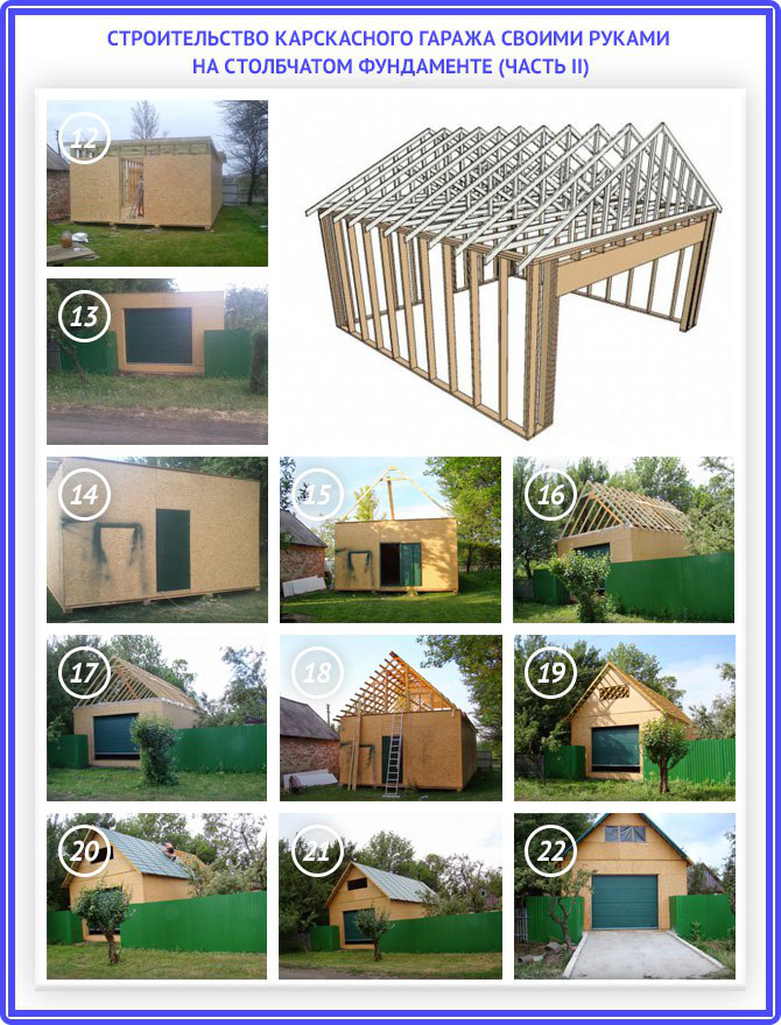

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

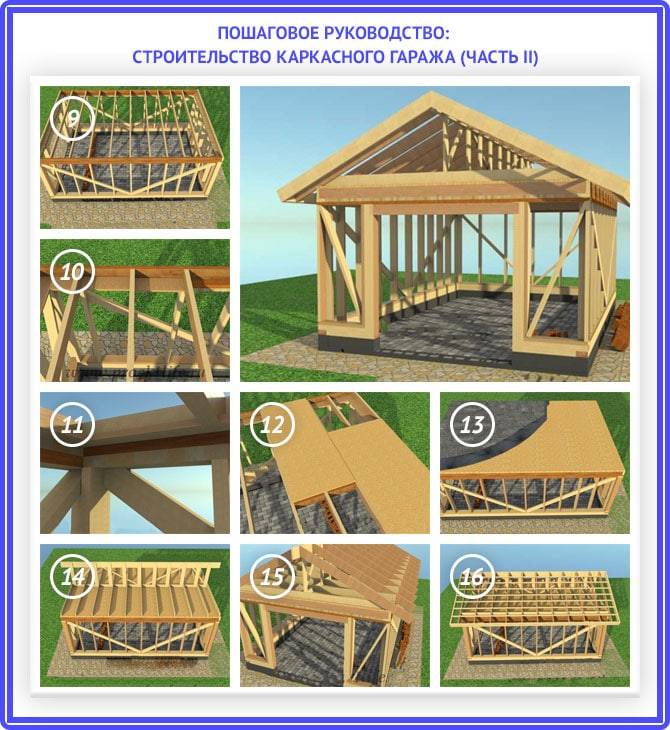

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.





















   Угловые соединения бруса нижней обвязки должны быть тщательными

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

   Установка угловых стоек должна контролировать строительным уровнем

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Гараж на столбах без фундамента. 11 полезных ФОТО строительства

Необходимая проектная документация

1. Эскизный проект.
2. Трехмерная модель.
3. План фундамента.
4. Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
5. Схема монтажа элементов каркасной конструкции.
6. Схема установки стропил.
7. План цоколя.
8. Чертежи всех элементов кровельной конструкции.
9. План системы водоснабжения и отведения канализационных стоков.
10. Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.

Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.

Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.

Каркасный гараж из дерева своими руками

Размеры

Важнейшим этапом проектирования является выяснение размеров будущей постройки. Определяющую роль здесь играет назначение объекта.

Если возводится гараж на даче своими руками, который будет использоваться в качестве хорошо защищённого парковочного места, создавать дополнительный объём внутри не понадобится. Можно прибавить по полметра к габаритам кузова автомобиля, определив тем самым размер будущего строения.

Если владелец машины планирует плотно заниматься ремонтом и восстановлением деталей и узлов, обустройство гаража своими руками будет включать создание мест хранения инструмента, приспособлений, запасных частей, разнообразных механизмов, установку верстака, стола.

Для этих целей потребуется отвести не менее метра по бокам автомобиля и нескольких метров в задней части бокса.

Двухскатный гараж

Такую крышу смонтировать сложнее, но выбрав её хозяева получают дополнительное пространство для хранения — чердак. Общая цена гаража возрастёт примерно на 30 процентов в сравнении ценой за односкатный гараж. Двухскатную стропильную систему проще всего собрать на земле, а потом поднимать готовые фермы на верхнюю обвязку и крепить.

Строим деревянный пол в каркасном гараже. Обустройство пола в гараже выполняется после монтажа кровли. Так он не будет повреждён атмосферными осадками.

Традиционно строители рекомендуют использовать для пола нешпунтованную доску. Она образует естественные зазоры, благодаря которым под воздействием влажности и перепадов температур, пол не деформируется. Для фиксации половой доски на лаги применяют саморезы или гвозди.

( 4 оценки, среднее 1.25 из 5 )

Олег Сомов/ автор статьи

Металлический гараж из профильной трубы без фундамента. 10 идей

Сборные металлические конструкции с разной обшивкой

Недостатки металлического гаража – холод и высокая влажность. Строительство гаража из готовых листов по каркасу – это быстро и удобно. По сваренному из металла остову можно установить два варианта стен:

• Сэндвич-панели – это плиты из двух профилированных металлических листов со слоем утеплителя внутри.
• Профнастил – для стен подойдет только маркировка ПС или С. Жесткость листа – не менее 20. Для легкого и прочного строения нужен профнастил С-20.

В качестве фундамента для такой сборной конструкции подойдут бетонные блоки полнотелые или бетонные плиты. Некоторые мастера уверены, что надежней плит чем залитый плитный монолитный фундамент, глубиной 50 см, просто не бывает.

Стойки каркаса бетонируются в фундамент. Обязательно нужно предусмотреть отмостку, шириной до 20 см.

По установленному и сваренному каркасу при помощи шурупов, заклепок или болтов устанавливаются листы профнастила или сэндвич-панели.

Подготовка строительной площадки

Подготовительные работы перед возведением каркасного гаража крайне важны, ведь от качества их выполнения во многом зависит конечный результат работы. Начинаем работы с выбора участка для строительства, его очищение, создания чертежа будущего строения с подборным описанием всех его деталей и особенностей самого участка.

Чем качественнее будет очищен участок от имеющихся хозпостроек, ветхих строений, мусора, сухих веток, травы и т.п., тем более прочный и долговечный фундамент под будущий автодом получиться создать. А без хорошего основания каркас для гаража, вряд ли, получится действительно надежным.

Важно! После очистительных работ важно хорошенько выровнять участок, нанести разметку по всему периметру. Оставьте по 0,5 м с каждой стороны от будущей постройки очищенными, данная площадь потребуется для создания отместки

На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину

Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты

На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину. Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты.

Первая позволит с легкостью наметить границу, глубину слоя грунта, выполнить его подрезку, вторая – удалить лишнюю почву. Из инструментов в процессе подготовки участка также может понадобиться правило, строительный отвес, веник, совок, тачка, каток.

Инструкция по строительству каркасного гаража

С участка, который вы планируете использовать под гараж нужно снять дерн, разровнять и хорошо утрамбовать поверхность площадью примерно 10х10 метров. При помощи колышков, веревки и рулетки выполните разметку под ленточный фундамент.

Выкопайте траншею глубиной около 50 см, утрамбуйте дно, засыпав его сантиметровым слоем песка.

Установите опалубку из досок с учетом, что высота надземной части фундамента должна составлять от 30 см. Как правильно установить опалубку читайте здесь.

Смонтируйте армирующий каркас фундамента из стальных стержней и проволоки, между стержнями и верхним краем опалубки, стенками, должен оставаться зазор в 5 см. Арматура устанавливается на подпорки из дерева или пластика. Подробнее о вязке и установке арматуры можете посмотреть тут.

Залейте в опалубку приготовленный бетон.

Чтобы не было пустот, требуется многократно протыкать бетонную смесь арматурным стержнем. Вмуруйте в бетон резьбовые шпильки по центральной оси ленточного фундамента с шагом в 60 — 100 см, чтобы в дальнейшем прикрепить к ним нижнюю обвязку каркаса.

После того как бетон схватится, опалубку можно удалить и приступить к обустройству пола. Площадка засыпается щебнем и тщательно трамбуется. Затем на нее укладывается арматурная сетка и заливается слой бетона. Разровняйте бетон при помощи доски, поставленной на ребро.

В жару бетон требуется увлажнять, пока он не схватится полностью. Если погода дождливая, укройте фундамент и пол полиэтиленом. К работам по возведению каркасного гаража можно приступить спустя три недели после бетонирования. Все деревянные элементы каркаса предварительно обработайте антисептиком и антипиреном.

Нанесите слой битумной мастики на подготовленный ленточный фундамент – он не даст влаге проникать из пористого бетона в дерево.

После высыхания гидроизоляционного слоя уложите нижнюю обвязку из бруса 10х10 см, выполнив врубку в лапу или вполдерева по углам.

В элементах обвязки предварительно выполните отверстия под шпильки с широкими шайбами и гайками. Подробнее о том, как правильно сделать нижнюю обвязку для каркасного строения смотрите здесь.

Установите угловые стойки. Для прочности используйте стальные нагели, просверлив под них отверстия в нижних торцах стоек и обвязке. Для жесткости конструкции подоприте угловые стойки укосинами из бруска 5х5 см.

Смонтируйте промежуточные стойки — их следует врубать в обвязку на треть высоты бруса и крепить гвоздями, вбитыми под углом или стальным уголком. Проверьте расположение торцов стоек – они должны формировать единую горизонтальную плоскость.

Далее смонтируйте верхнюю обвязку из бруса 10х10 см – она же будет служить опорой для скатной кровли.

Для каркасного гаража оптимально подходит стропильная система с висячими стропилами, а как обустроить такую систему и возвести крышу читайте здесь и здесь.

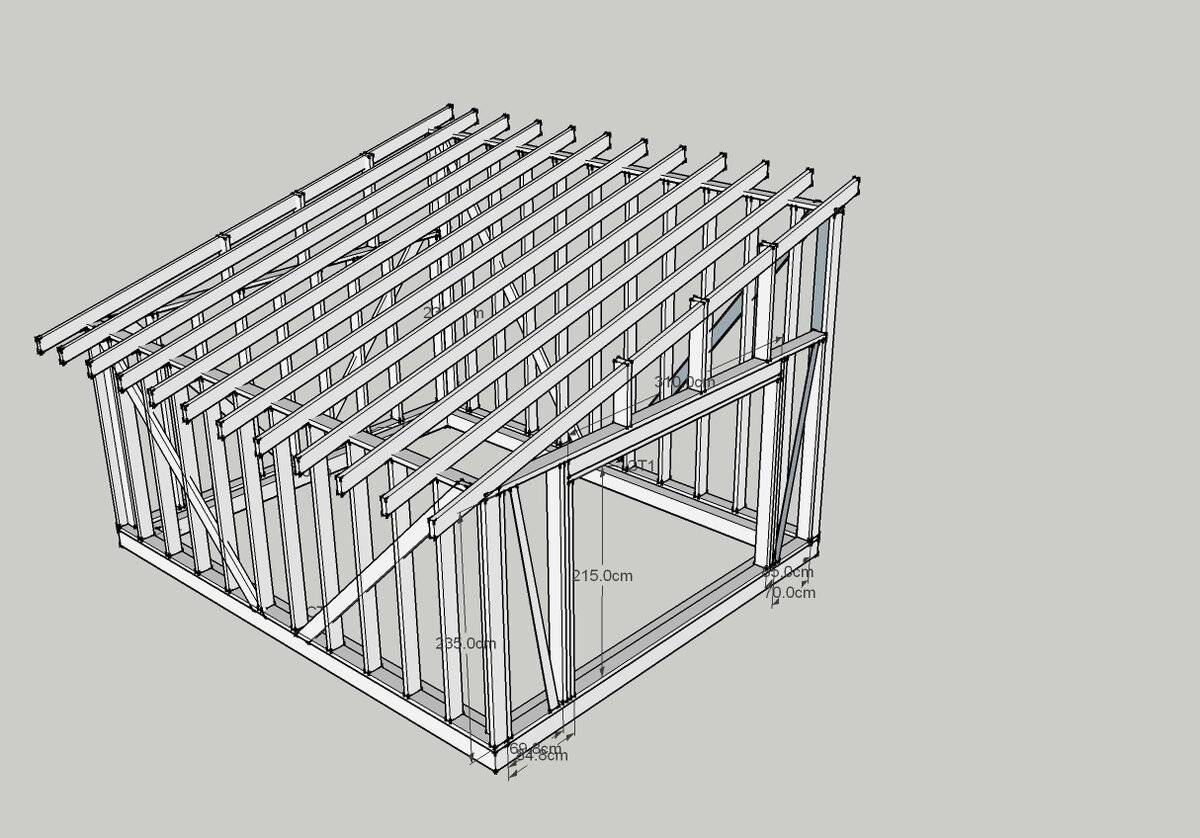

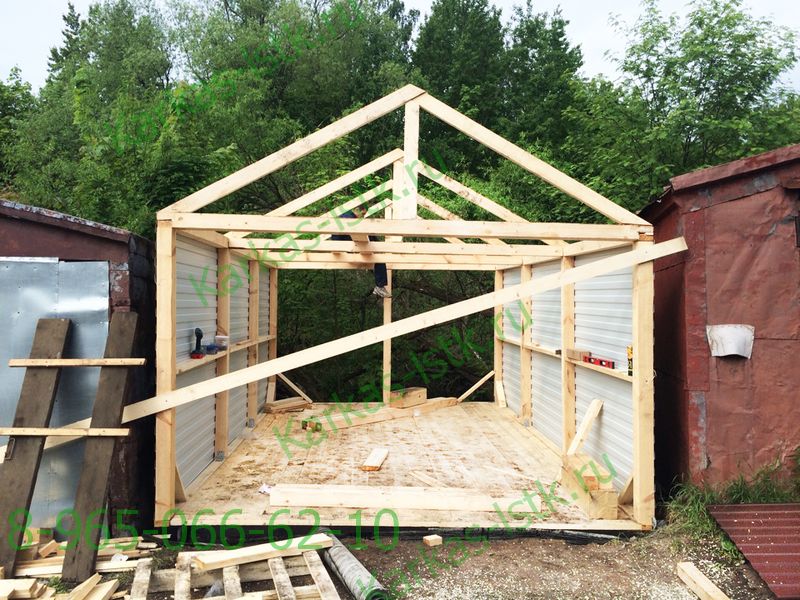

В итоге у нас должен получиться вот такой каркас.

Стены каркасного гаража снаружи зашейте плитами OSB при помощи саморезов, которые устанавливаются в заранее просверленные отверстия на расстоянии 5 см от края. Верхний ряд плит должен быть сдвинут относительно нижнего, чтобы избежать сплошных швов. Оставьте промежуток в 3 — 4 мм между элементами обшивки, чтобы при температурной деформации стены не вспучились.

Для утепления стен лучше использовать маты из минеральной ваты, которые вставляются между опорными стойками. Затем с внутренней стороны стены монтируется пароизоляционная пленка (стыки проклейте металлизированным скотчем). Внутреннюю финишную обшивку стен и потолка выполните из деревянной вагонки, обработанной огнебиозащитным составом.

Внешнюю обшивку стен можно выполнить из любого подходящего материала. Недорогим и практичным вариантом станет обшивка из профнастила – он обеспечит дополнительную защиту стен гаража.

На этом все осталось только установить ворота, но эта тема отдельной статьи.

Видео по теме «каркасный гараж своими руками»:

https://youtube.com/watch?v=uRPSHIgY9iU

Двухскатный гараж

Такую крышу смонтировать сложнее, но выбрав её хозяева получают дополнительное пространство для хранения — чердак. Общая цена гаража возрастёт примерно на 30 процентов в сравнении ценой за односкатный гараж. Двухскатную стропильную систему проще всего собрать на земле, а потом поднимать готовые фермы на верхнюю обвязку и крепить.

Строим деревянный пол в каркасном гараже. Обустройство пола в гараже выполняется после монтажа кровли. Так он не будет повреждён атмосферными осадками.

Традиционно строители рекомендуют использовать для пола нешпунтованную доску. Она образует естественные зазоры, благодаря которым под воздействием влажности и перепадов температур, пол не деформируется. Для фиксации половой доски на лаги применяют саморезы или гвозди.

Шлакоблок

История появления шлакобетона неразрывно связана со строительством гаражей. Первые шлакоблоки использовались Николаем II именно для возведения гаража. Тогда для изготовления этого строительного материала использовали отходы от сгорания угля, т.н. шлак, который и дал название блокам. Появление шлакоблоков решило сразу две проблемы: постоянный дефицит кирпича и необходимость утилизации ранее бесполезных отходов доменных печей и тепловых электростанций.

Долговечность первых построек сделала материал достаточно популярным, правда, за столетие технология его производства несколько изменилась. В основу из цемента и песка добавляют наполнитель из шлака, керамзита, стеклобоя, опилок, щебня, гранитного отсева, ракушечника и т.д. До 70-х годов шлакобетон использовался преимущественно для строительства гаражей, сараев и других подсобных и хозяйственных помещений. Теперь же из него возводят даже жилые дома. Сохранил популярность шлакоблок и как материал для возведения гаражей.

Преимущества:

• небольшой вес и большой размер блоков, что облегчает процесс строительства и позволяет сэкономить на возведении фундамента;
• невысокая цена. Это едва ли не самый бюджетный материал из всех перечисленных в статье;
• прочность и надежность, долговечность до 100 лет;
• устойчивость к огню, плесени и грызунам.

Недостатки:

• невысокие теплоизоляционные качества, если сравнивать с другими бетонными блоками. Но, тем не менее, шлакоблок теплее кирпича, потому при возведении гаража можно будет обойтись даже без утепления;
• не очень хороший внешний вид, потому без отделки не обойтись. Производители работают над данной проблемой и уже предлагают блоки, в которых одна сторона имеет декоративное покрытие;
• гигроскопичность;
• сложность крепления предметов на стены и трудности в прокладке коммуникаций.

Если стоит задача потратить на возведение гаража как можно меньше денег и времени, но при этом получить капитальное прочное строение, то шлакоблоки будут едва ли не лучшим выбором.
