Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
Так выглядят закрепленные лагиИсточник goroddomov.ru
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
Подготовительный этап
Данная статья касается именно строительных работ, поэтому мы только в нескольких словах упомянем об обязательном наличии проекта. При этом проектирование может быть типовым или индивидуальным. Перед созданием проектной документации и перед принятием любых архитектурных решений необходимо провести геологическую разведку, узнать особенности грунта, глубину пролегания грунтовых вод, оценить климатическую и сейсмическую ситуацию на местности. Когда проект уже составлен (кстати, он должен включать также прокладку инженерных систем), можно переходить к подготовительному этапу строительства каркасного дома своими руками.
Подготовка участка
Она включает в себя демонтаж старых зданий, уборку от мусора, а также от лишних растений. На месте будущего строения могут быть деревья, молодая поросль или кустарники – их нужно убрать с корнем. Высокая трава тоже будет мешать, с ней намного сложнее размечать габариты постройки. На процесс уйдет не более пары часов. Может понадобиться выравнивание уклона по горизонту, если фундамент не решает эту проблему. Кроме того, обеспечьте место для подъезда техники, для выгрузки стройматериалов (оно не должно быть в низине, во время дождя в таком случае сыпучие материалы сильно намокнут). Если это требуется – установите временное ограждение от хищения.
Разметка
От ее точности зависит, насколько ровными будут стены, а также то, как равномерно будет распределяться нагрузка. На других этапах исправить допущенную здесь ошибку достаточно сложно. Суть в расстановке колышков по углам и в натяжении нити по периметру фундаментального основания. После этого дополнительно размечаются не только несущие, но и внутренние перегородки первого этажа.
Сборка каркасного дома
Как происходит сборка традиционного каркасного дома? Она состоит из нескольких этапов, которые должны проводиться в определенной последовательности.
При этом, качественный дом может быть возведен только с соблюдением каркасной технологии.

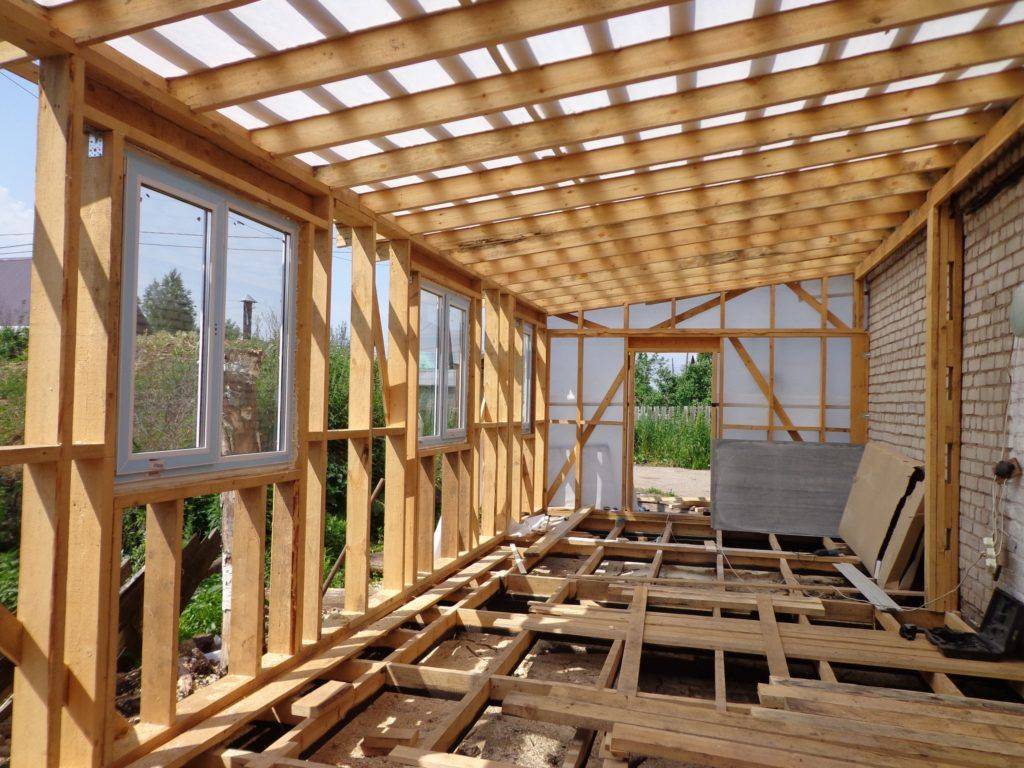

Монтаж каркаса стены, подходящий под гипсокартон
Итак, устанавливаем фундамент. Если дом предполагается жилой, а проводить анализ почвы не хочется, лучше остановиться на ленточном фундаменте.
Он достаточно прочен и с легкостью выдержит каркасник, при этом усадка маловероятна.
Для небольшого дачного дома 6х6 подходит столбчатый фундамент, однако лучше произвести хотя бы самостоятельный анализ почв.
Для этого выройте яму метра полтора глубиной и посмотрите, какие слои почвы там. Если основу составляет глина, столбчатый фундамент не будет идеальным решением.
Если почвы песчаные и крупно песчаные – подходит любой фундамент, столбчатый и незаглубленный, так как песчаные почвы стабильны.
После того, как фундамент установлен, на анкерные болты крепится нижняя обвязка. Выставляются угловые стойки и внутренние, фиксируясь на металлические уголки.
Между стойками ставятся горизонтальные перемычки, придающие каркасу жесткость. Угловые стойки обязательно должны дополнительно фиксироваться подкосами.

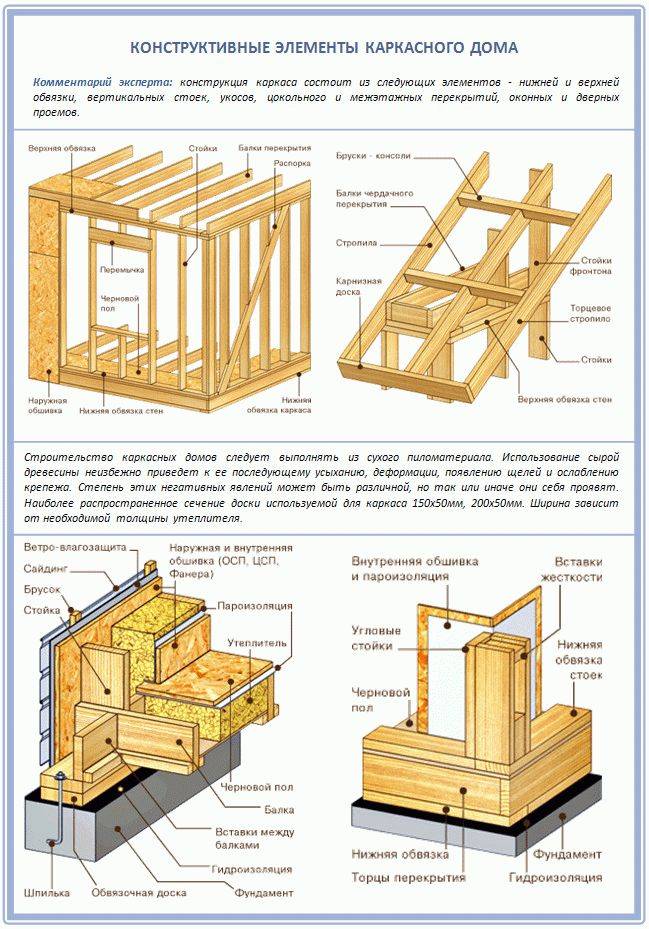

Устройство каркаса дома
Конструкцию каркасных стен венчает верхняя обвязка. Не забывайте проверять геометрию на каждом этапе сборки дома, углы выводим к 90 градусам, горизонтальные балки должны лежать в одной плоскости.
Когда каркас готов, начинаем его утеплять. Ширина бруса должна ровняться ширине утеплителя, то есть 15-18 см. Утеплитель со стороны улицы защищаем гидроизоляционной пленкой, которая не даст влаге поступить к утеплителю.
Утеплитель защищаем плитами ОСБ. Изнутри дома к утеплителю примыкаем пароизоляционная мембрана, которая лишнюю влагу от бруса выводит внутрь помещения. Мембрану фиксируем и закрываем также ОСБ.
Внешние и внутренние плиты ОСБ можно обшить пенопластом и гипсокартоном соответствующе. Гипсокартон сделает стены внутри ровными, а пенопласт снаружи дополнительно утеплит дом, защитит от ветра и внешнего шума.

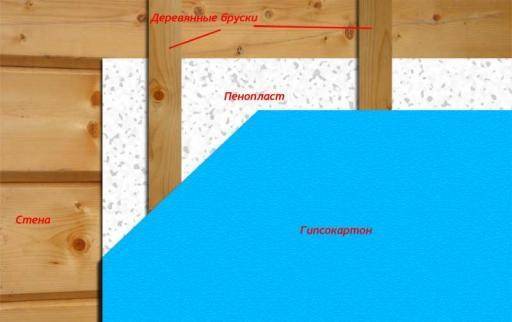

Утепление дома пенопластом под гипсокартон
Работа над кровлей начинается с возведение стропильной системы. По сути, строится каркас кровли, который обшивается так же, как и стены.
От выбора кровельного материала зависит тип обрешетки. Наклон ската также влияет на выбор. Крыша может быть двускатная, односкатная или более сложной конструкции.
Перекрытия дома можно делать из СИП-панелей или традиционно – балки перекрытия кладутся на обвязочный брус и укрепляются.
Узнайте также, как производится отопление каркасного дома, вентилирование и установка окон.
Дом по канадской технологии – плюсы и минусы
Каркасное строение имеет много положительных сторон, например:
- Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
- Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
- Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
- Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
- Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
- Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
- Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
- Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
- Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
- Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
- Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
- Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
- Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.
Но если не рассказать о минусах каркасных конструкций, картина будет неполная:
- быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
- опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
- технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
- низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
- трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.
Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.
Изготовление щитов
Технология изготовления щитов для каркасного дома в заводских условиях отработана:
- В процессе изготовления применяется точное режущее и прессовочное оборудование;
- Размеры щитов выполняются в типовом варианте или по индивидуальным заказам и проектам;
- Исходная древесина для щитов подвергается необходимой по нормативам сушке и обработке защитными составами;
- Утеплитель впрессовывается между внешними слоями каркасного пирога с гарантированными параметрами и с исключением теплопотерь;
- Плёнки и дополнительные защитные слои в щите предусмотрены согласно проекта;
- Необходимые пазы и гребни для соединения щитов учтены.
Базовая комплектация
Комплект материалов для сборки щитового дома может варьироваться по желанию заказчика либо для придания дополнительных свойств. В качестве примера взят дом 6 Х 6 м с мансардой, с фундаментом, высота потолков 2,4 м, стоимость материалов без работ составит 600 000 р. :
- Стены наружные – имитация бруса;
- Стены внутренние – вагонка;
- Лаги пола из бруса 150 Х 100 мм, шаг 0,8м;
- Утепление полов, в т. ч. межэтажное — KNAUF 100мм;
- Утепление стен – Rockwool 100 мм;
- Перегородки без утеплителя;
- Полы – доска шпунт 36 мм;
- Потолок и перегородки – вагонка;
- Филёнчатые двери входная и межкомнатные;
- Окна деревянные с имитацией стеклопакета 1,2 х 1,0 м;
- Фронтоны – имитация бруса;
- Кровля из ондулина;
- Лестница с перилами и балясинами.
Общие требования к материалам для строительства каркасного дома
Каркасный дом строится по готовому проекту, в котором указано количество стройматериалов
Базовый комплект проекта каркасного дома содержит чертежи, техническую информацию, инженерные решения по устройству канализации, водопровода, отопления и электроснабжения. Материалы подбираются с учетом веса, способности сопротивляться нагрузкам, устойчивости к агрессивным воздействиям наружного и внутреннего пространства.
В детальной спецификации указывается:
- наименование, объем поставки;
- возможность замены другим видом.
Простым решением построить каркасник своими руками является типовой проект с уже готовым набором конструктивных элементов. Второй вариант заключается в заказе индивидуальной разработки с изготовлением необходимых сборных элементов.
Традиционная конструкция содержит:
- брус из дерева;
- гидроизоляцию, утеплитель, пароизол;
- внутреннюю и внешнюю обшивку.
Чтобы древесина не отсырела, используется утеплитель и гидроизоляция
Несущая основа здания делается из бруса хвойных пород, иногда применяется клен. Для небольших строений используется квадратное сечение 150 х 150 мм, а в высотных постройках ставится вариант 150 х 200 мм или 200 х 200 мм. Используется альтернатива брусу — двутавр из дерева, состоящий из двух продольных элементов с промежуточной перемычкой.
Утеплителем служит, минвата, пенопласт, пенополистирол. Гидроизоляция предохраняет от влаги древесину и слой тепловой защиты. Используется пергамин, который выводит пар и капли влаги из утеплителя. В качестве внешней гидроизоляции ставится супердиффузионное полотно. Часто мембрана меняется полиэтиленом или защитными пленками для удешевления.
Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов
Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.
Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол
Шаг 1: Фундамент под каркасный дом
Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.
Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:
- быстрый монтаж;
- небольшой объем земляных работ или даже их отсутствие;
- короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.
Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.
Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.
Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.
По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.
Свайный фундамент с висячим железобетонным ростверком.
Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:
- висячим;
- наземным;
- заглубленным.
В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.
На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.
Устройство заглубленного ростверка.
Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.
Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.
Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.
Плитный фундамент — практически готовое основание под полы
Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.
При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.
В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.
