Какие санитарные нормы должны учитываться?
Первостепенно решается, будет ли колодец герметичным. Здесь все зависит от объема. Если сток более одного кубометра, то ответ должен быть положительным. В противном случае придется тщательно поработать над системой очистки. Иначе вредные бактерии будут попадать в грунт, а оттуда уже непосредственно в пищу.
Если вы делаете герметичный вариант, то обязательно забетонируйте стенки. То же самое касается и дна. После бетона идет слой герметика. Но можно упростить данный процесс, используя специализированную емкость. Следует понимать, что герметичный вариант потребует гораздо более серьезных денежных вложений на материалы. Кроме того, вам придется платить деньги за вывоз отходов. Поэтому подумайте хорошо. Возможно, что вам подойдет вариант с маленьким сливом.

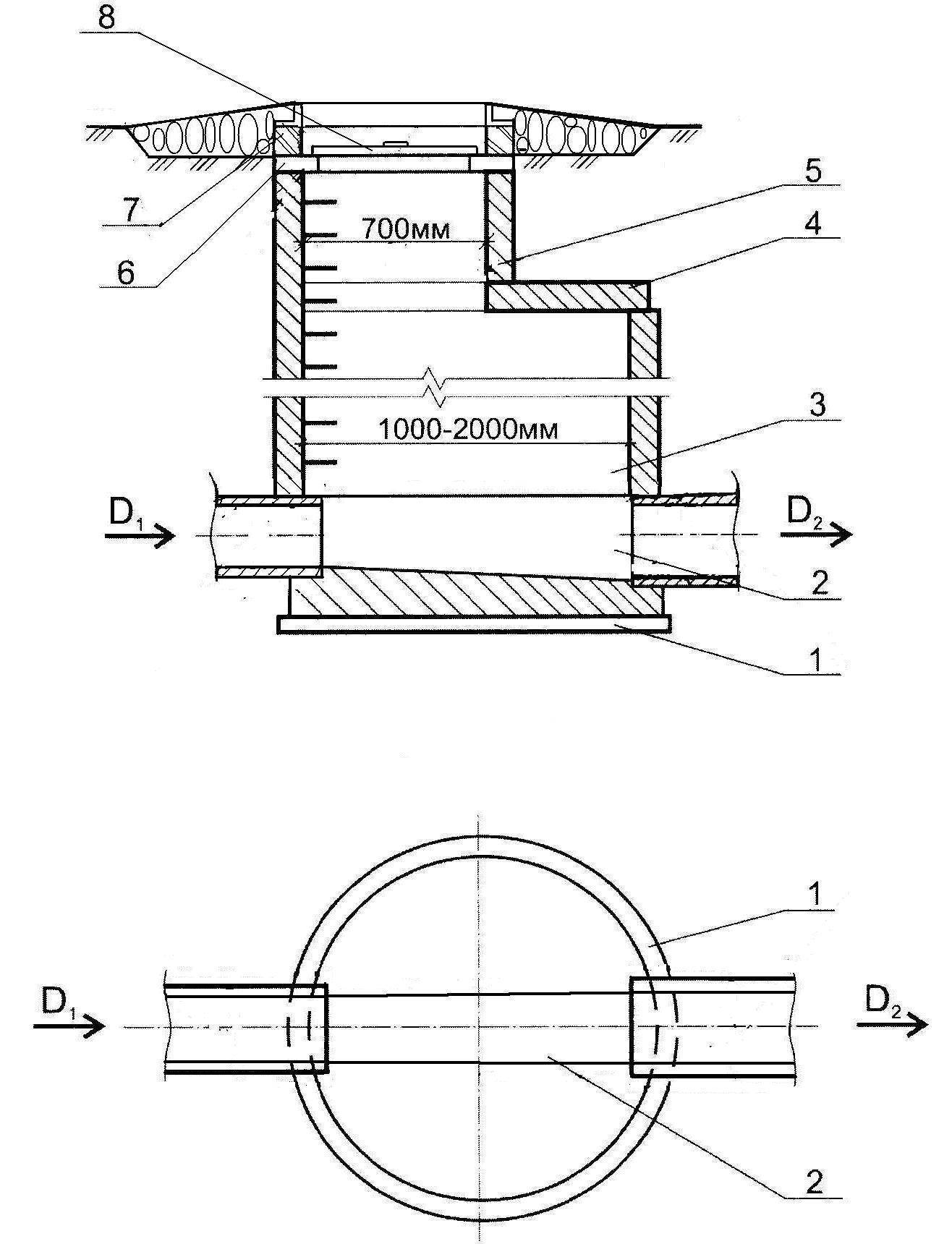

Типовой проект
Ответ на этот вопрос хотят получить многие обыватели.
- Днище.
Нижняя составляющая кладезя.
Данная часть строения контактирует с грунтовыми водами. - Шахта.
Это бункер, оборудованный лестницей, он располагается во внутренней зоне колодца.
Его прямое предназначение – выполнение обслуживающим персоналом различных технических мероприятий. - Рабочий отсек.
Здесь проводятся необходимые манипуляции с трубными изделиями. - Горловина (устье).
Вершина устройства с проемом для смотрового люка. - Крышка.
Замыкающий элемент.
Благодаря нему в колодец не попадают посторонние предметы.
Так же люк является своеобразной защитой от падения внутрь людей и мелких животных.

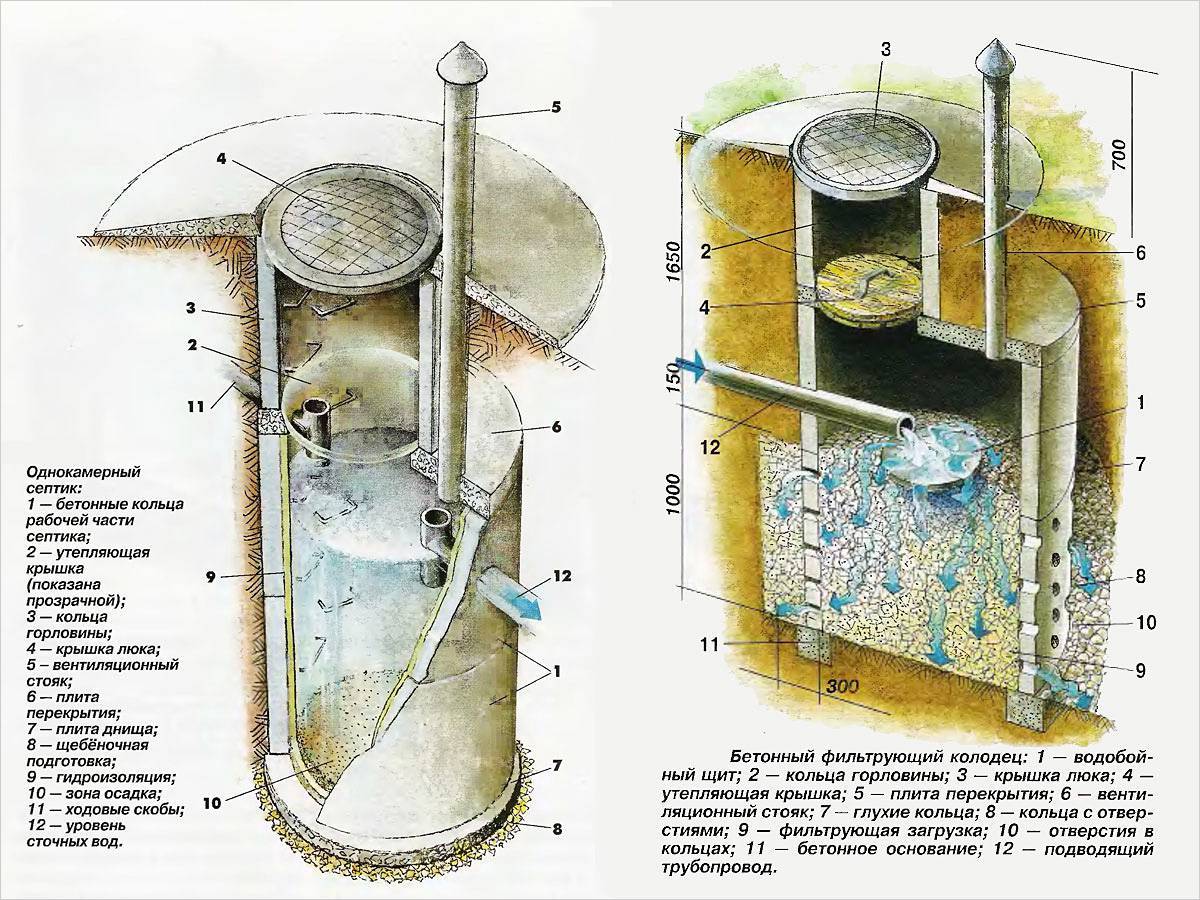

Септик из бетонных колец: этапы строительства
Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.
Подготовительный этап
Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

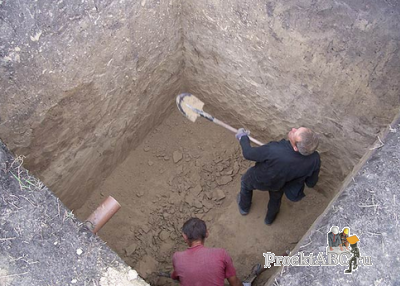

Земляные работы
Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.
Котлован для септика
Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.
Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.
Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

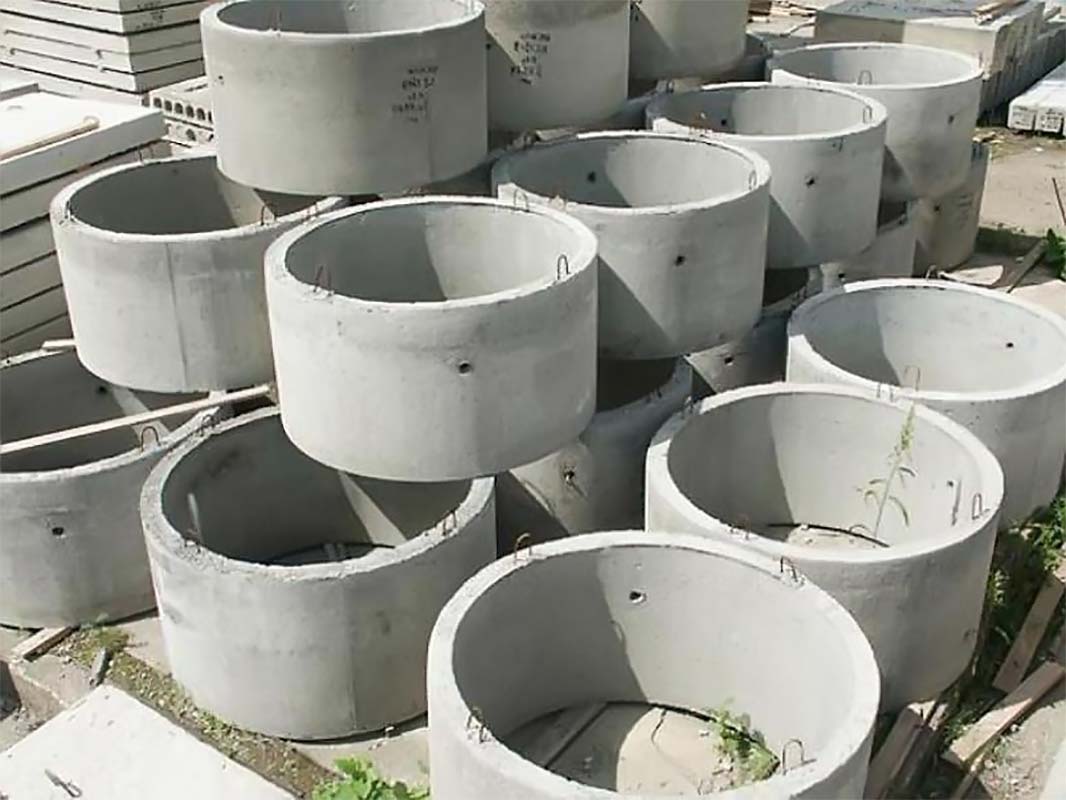

Доставка и монтаж железобетонных колец
Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.
Монтаж железобетонных колец
Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.
Гидроизоляция
Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.
Гидроизоляция колец колодца
Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.
Вентиляция
На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.
Вентиляция септика
Перекрытие септика
Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.
Несколько советов от профессионалов
Чтобы канализация в частном доме проработала положенный ей срок, нужно в первую очередь правильно ее смонтировать. В этом заключается 80 процентов успеха. Но и после запуска необходимо должным образом следить за системой.
- Изначально правильно организовать и рассчитать объем стоков.
- Вовремя откачивать выгребную яму. И не только жидкую фракцию, но и осадок на дне колодцев.
- Следить за тем, чтобы в трубу не попадали посторонние предметы, которые могут привести к засору. Например, мелкие детали детских игрушек, тряпки и прочее.
- Своевременно проводить внешний осмотр септиков и ям с целью проверки их герметичности.
Канализационный колодец – простая выгребная яма
Выгребная яма делается исходя из объема от 0,5 м 3 в расчете на одного человека. При длине в среднем от 2,5 до 3 м и ширине около 1 м, глубина ямы составит около полтора метра. Это наиболее популярный вариант устройства . Стены, также как и у септика или фильтрующего колодца, делают из бетона, кирпича или камня, покрытого сверху цементным раствором, железом, а иногда и битумом. Если стены выгребной ямы изготавливают из дерева, то обязательно из плотного, как следует проконопаченного и покрытого двойным слоем битума.
Снаружи стены должны быть изолированы при помощи 25-30 см слоя уплотненной жирной глины. Яму перекрывают покрытыми рубероидом деревянными щитами, а лучше железобетоном, перекрытие также изолируется при помощи слоя жирной глины. В перекрытии обязательно оставляют люк размерами примерно 0,7х0,7 м. Люк для очистки состоит из двух крышек, одна из них находится над перекрытием, а другая на уровне земли, обе должны плотно закрываться. Выгребная яма очищается по мере наполнения.

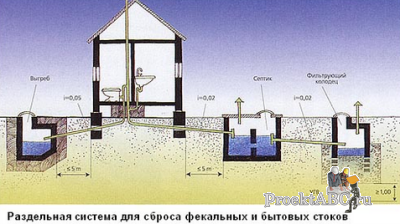

Канализационная система в доме
Многие загородные застройщики с целью экономии стремятся самостоятельно выполнить некоторые строительно-монтажные работы. Например, они пытаются возвести своими руками канализацию в частном доме, а схема коммуникаций служит им в этом деле «путеводителем».
В целом процесс не такой уж сложный. Если домашнему мастеру известны правила монтажа, и в наличии есть все необходимые инструменты и материалы, то единственное, что требуется, это желание и время на осуществление задуманного.
Но начнем с того, что состоит из двух участков – внутреннего и внешнего. Причем при возведении каждого из них есть свои нюансы. И дело здесь не только в трубах разного диаметра, но и в том, что внутреннюю систему приходится прокладывать уже в готовом доме, а внешнюю – на открытом участке, что намного удобнее.
Канализационный колодец как сделать
Современная система канализации должна соответствовать следующим нормам:
- использование специальных материалов для строительства сетей;
- определенный расчет норм расходования воды;
- применение специализированных методик для сооружения канализационных сетей внутри здания;
- стандартизированное расстояние между канализационными колодцами и жилыми комплексами, источниками питьевой воды, границами участков и водоемов.
При этом недорогая канализационная система может быть выполнена из самых различных стройматериалов. Так, например, можно заказать бак определенного размера и формы, однако в жилых домах канализационный колодец из бетонных колец остается одним из самых эффективных и прочных методов монтажа.
Выбор канализационной системы в зависимости от технологии очистки сточных вод:
- биологическая очистка;
- химическая очистка;
- механическая очистка.
Создание схемы канализационного колодца и его проекта целесообразнее сочетать с планированием строительства — так выйдет немного дешевле.
Стояки канализации должны располагаться в специальных коробах и довольно близко от оборудования, которое создает среду. Размещать канализационные трубы не рекомендуется в стеновых нишах, так как несущие конструкции могут ослабеть, а также есть вероятность их замерзания.
Основные виды канализационных колодцев:
- септики с разнообразными системами фильтрации и очистки;
- действующие по принципу выгребных ям.
Установка колодцев производится по технологии, которая соответствует его определенному виду. Проще монтировать колодец выгребного типа, однако при выборе данной конструкции необходимо учитывать интенсивность ее использования. При правильном сооружении, которое будет соответствовать всем принципам, такие системы могут замечательно функционировать при условии регулярного обслуживания специализированными машинами.
В тех домах, где предполагается постоянное проживание, лучшим вариантом будет монтаж септиков. Их установка выйдет немного дороже, однако обслуживание и эксплуатация будут менее сложными.
Система отвода стоков — это наружная канализация, которая прокладывается с учетом индивидуальных предпочтений, особенностей ландшафта и климатических условий.
Все элементы современной системы канализации изготавливаются из полихлорвинила и полиэтилена. Их преимущества перед металлическими изделиями заключаются в следующем:
- простой монтаж и возможность соединения с элементами иных стройматериалов;
- не очень большая масса;
- уменьшенное гидравлическое сопротивление;
- внутренняя гладкая поверхность труб;
- устойчивость к воздействию блуждающих токов и сточных вод;
- устойчивость к воздействию микробиологических организмов и химическим соединениям;
- не подвержены коррозии.
Недостатки:
- термическое расширение при увеличении температуры;
- хрупкость при низкой температуре.
Как создается канализационный колодец в частном доме?
Обязательно посмотрите подробные фото, видео и чертежи, которые помогут вам без проблем сориентироваться. Для начала выкопайте яму тех размеров, которая вам необходима. Если она большая, то можно заказать экскаватор. Спецтехника здорово сэкономит вам время и нервы. Учитывайте то, что еще около 40 см дна придется засыпать щебнем
Это важно для того, чтобы не загрязнить сточные воды. Этот процесс может не только вызвать страшные заболевания, но и стать причиной штрафов
Теперь выбирайте материалы изготовления колодца. Это может быть пластик, древесина, бетон, кирпичи. Теперь им следует обустроить дно. Можете сделать все под небольшим уклоном специально для будущего люка. После ставятся стенки, проводится сточная труба. Стенки нужно покрыть герметиком. Перекрытие с люком устанавливается, а сверху засыпается материалом для гидроизоляции. Вентиляционная труба устанавливается на расстоянии примерно на 60 см выше почвы. Нельзя игнорировать вентиляцию. Она предназначена не просто для более качественной очистки, это неотъемлемое требование безопасности.
Готовые пластиковые колодцы
Самым простым вариантом обустройства колодца является установка готовой пластиковой заготовки
. Такие колодцы раньше не применялись в России, так как пластмасса не выдерживала сильных морозов. Но с изобретением новых видов пластика, эту проблему удалось решить.
При выборе этого варианта, схема канализационных колодцев будет предельно проста. Пластиковые резервуары выпускаются разных диаметров и с уже готовыми отверстиями для подводки труб.
Устройство пластиковых колодцев ничем не отличается от привычных железобетонных. Но вот устанавливать их намного проще, так как они имеют меньший вес и готовые отверстия под трубы. В то время как в железобетонных кольцах эти отверстия приходится пробивать при помощи специального инструмента или вручную.
Пластиковые колодцы имеют следующие преимущества:
- Герметичность. Это обстоятельство обеспечивает экологическую безопасность использования таких изделий;
- Прочность и стойкость к агрессивным средам;
- Способность выдерживать температуры от плюс 70 до минус 50;
- Легкость в установке и монтаже.
Что необходимо сделать сначала?
Конечно же, выбрать место, где будет все располагаться. Здесь нужно учесть не только какие-то ваши личные предпочтения, но еще и санитарные нормы. Вам ведь нужно понимать, что впоследствии понадобится прокладка труб. Как следует изучите СНИП перед тем как приступать к выполнению работы. Между двумя смотровыми колодцами не должно быть расстояния более чем в 15 метров. Обязательно посмотрите, какие дистанции еще требуется соблюдать. Учтите, что не должно быть никаких поворотных труб без поворотных обустроенных колодцев. А без соблюдения расстояний может получиться так, что будет попадать в систему и питьевая вода.
Как сэкономить на строительстве?
Если нет возможности задействовать при монтаже спецтехнику и финансы не позволяют привлечь бригаду работников, попробуйте применить такие способы.
Вместо традиционного рытья котлована с последующим погружением в них колец примените технологию, при которой грунт извлекается постепенно по мере заглубления кольца. Она построена на том, что кольцо под действием своего веса опускается вниз. Задача мастера – подкапывать грунт внутри кольца и под его стенкой.
Технологию «подкапывания» уложенных на землю колец применяют только при установке изделий, лишенных дна
Бетонированное дно в этом случае придется заливать позже. И оно будет располагаться исключительно внутри кольца.
Существенным недостатком описанного способа является невозможность выполнить тепло- и гидроизоляцию по наружным стенкам конструкции. К тому же за счет того, что дно располагается внутри кольца, снижается надежность конструкции.
В стремлении удешевить стоимость самой конструкции мастера предлагают вариант сооружения конструкции, внешне напоминающий треугольник.
Накопительные резервуары выступают основой равнобедренного треугольника, а общая для них горловина – его вершиной
Выбрав такой вариант обустройства, вы сэкономите место под размещение колец и сможете существенно уменьшить объем земельных работ.
Но при монтаже учитывайте ту особенность, что ревизионный вход в такой конструкции будет один на три кольца. А потому, все переливы следует размещать вне зоны его доступности.
Необходимая комплектация
Какие бывают виды бетонных колодцев? Независимо от назначения, бывают сплошные/монолитные конструкции и состоящие из нескольких колец.
Чтобы получить колодец из колец, их просто накладывают друг на друга, пока не будет достигнута необходимая высота. Есть кольца стандартных размеров, а некоторые предприятия выпускают нестандартные размеры и формы. В частности, можно найти кольца с бортиками, которые не являются обязательными, но значительно облегчают установку верхних элементов.
Перед тем как приобрести бетонные кольца в строительном магазине или сделать заказ на фабрике, должен быть технический план будущей системы. Предварительно должны быть сделаны точные замеры и определена система стыковки колец колодца.
Под заказ можно сделать высокие бетонные кольца. С ними строительство занимает меньше времени, присутствует меньше стыков. Монтаж крупных бетонных колец не обойдется без специальной техники и опытных специалистов. Чтобы работать с материалами нестандартных размеров, желательно иметь опыт в этой сфере. Поэтому для работы лучше пригласить профессионалов.
Выбирая между кирпичными колодцами и бетонными, рекомендуется отдать предпочтение второму. Прочность материалов идентичная, а установить бетонный проще и быстрей.
Кроме стен колодец имеет другие необходимые составляющие.
- Днище. Выполняет задачу гидроизоляции. Его наличие не дает жидкости вытекать из колодца в грунт и наоборот – грунтовым водам попадать в систему.
- Крышка. Также выполняет защитную функцию, ограждает колодец от попадания загрязняющих частиц снаружи. Также устраняется риск попадания человека или животного в колодец, что может привести к травмам. Если выбран колодец стандартного размера, то крышка к нему подбирается сразу в магазине. Если же система изготавливается под заказ, то крышку также будут делать исходя из замеров.
Хорошая гидроизоляция обеспечивает защиту проходящим внутри колодца трубам и другим коммуникациям.
Люк представлен на выбор из двух материалов: бетона и металла. Бетонные люки дешевле, по весу не превышает металлические. Одним из главных преимуществ является невозможность хищения бетонного элемента.
Места расположения в зависимости от назначения
Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.
Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).
При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.
Требования СНиП по обустройству колодцев
К основным требованиям СНиП при оборудовании канализационных колодцев относятся:
- Монтаж шахты категорически запрещается проводить вблизи источников питьевой воды или центрального водопровода;
- Обустройство шахт должно выполняться на установленном расстоянии от места нахождения жилого дома и соседнего земельного участка;
- Объем колодца должны соответствовать количеству жильцов, а также усредненному показателю объема стоков за определенный временной промежуток.
При обустройстве собственного дома, любые строительные работы проводятся для обеспечения будущего удобства и комфорта
Общие подготовительные этапы при строительстве
Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:
- составление эскиза схемы канализации с отметкой места обустройства колодца,
- разметку на местности,
- удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
- обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).
Создание котлована для колодца включает себя:
- выполнение земляных работ (ручной или механизированный способ),
- выравнивание и зачистку дна,
- проверка и корректировка геометрии (глубина, углы откосов стен).
Правила и требования
Процесс планировки и сооружения канализационных систем осуществляется Специальными правилами и нормативными актами (СНиП), регламентирующие определенные требования, основные из которых:
- Конструкции должны располагаться вдали от источников питьевой воды и систем водопровода.
- Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков.
- Объемы резервуаров должны соответствовать количеству проживающих людей в доме и среднему объему стоков за определенный временной отрезок.
- Глубина котлована для резервуара не должна превышать 2,5 метра, а его диаметр должен быть на полметра больше диаметра конструкции.
- Необходимость устройства гидроизоляции при высоком уровне грунтовых вод.
- Дно котлована в обязательном порядке покрывается песчаной подушкой высотой 10 см.
- Меж дном резервуара и нижней частью трубы необходимо предусмотреть зазор в 60 см.
Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков
Полимерные изделия для канализационных колодцев
Люки, изготовленные из современных полимеров, предлагают проектировщикам канализации совершенно новый уровень. Благодаря появлению мобильных комплексов технологическая революция пришла очень своевременно. С их помощью обслуживание канализационных труб можно проводить без привлечения специализированного персонала.
Это значит, что размер колодца нельзя подогнать под параметры взрослого мужчины. Вы можете заменить громоздкие конструкции компактными устройствами диаметром до 300 мм. Современные полимерные колодцы можно классифицировать по разным критериям. Материалы конструкции горловины канализационного колодца могут различаться. Они могут быть гладкими, рифлеными и комбинированными. И наоборот, гладкие и гофрированные трубы могут быть одностенными и двустенными. При этом сам колодец выполнен телескопическим, то есть выдвижным.

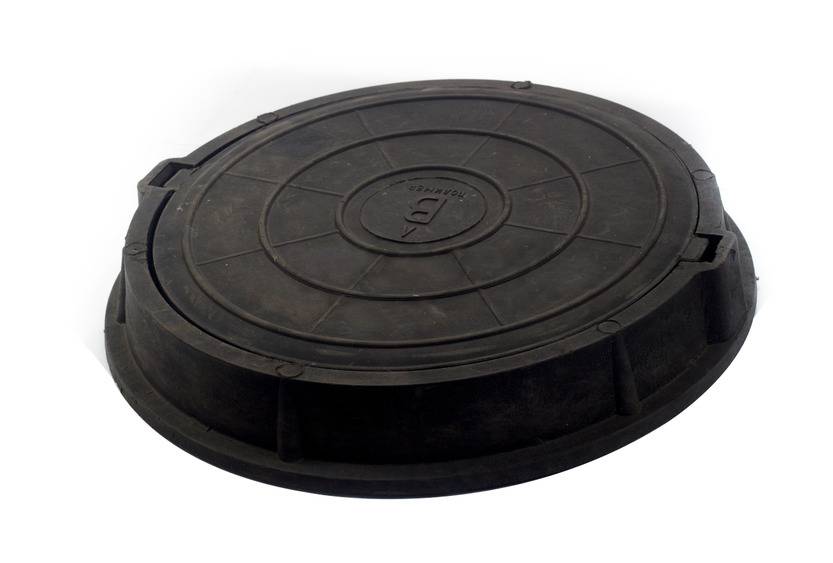

Крышка люка из полимера
Даже если сам колодец бетонный, рекомендуем купить для него люк из полимера: это очень прочное и прочное изделие, которое, в отличие от чугуна, невозможно украсть
Изначально полимерная модель состояла из двух частей: горловины и лотка. Секция тарелки оборудована схемой трубопроводов, соответствующей использованию нефтяной скважины. В настоящее время модели без лотков также доступны для конструкций постоянного тока.
Огромным преимуществом полимерных изделий является то, что их голенища полностью водонепроницаемы. Это дает таким конструкциям безусловное преимущество, которое со временем даст им приоритет на рынке строительных товаров.
Способы повышения эффективности

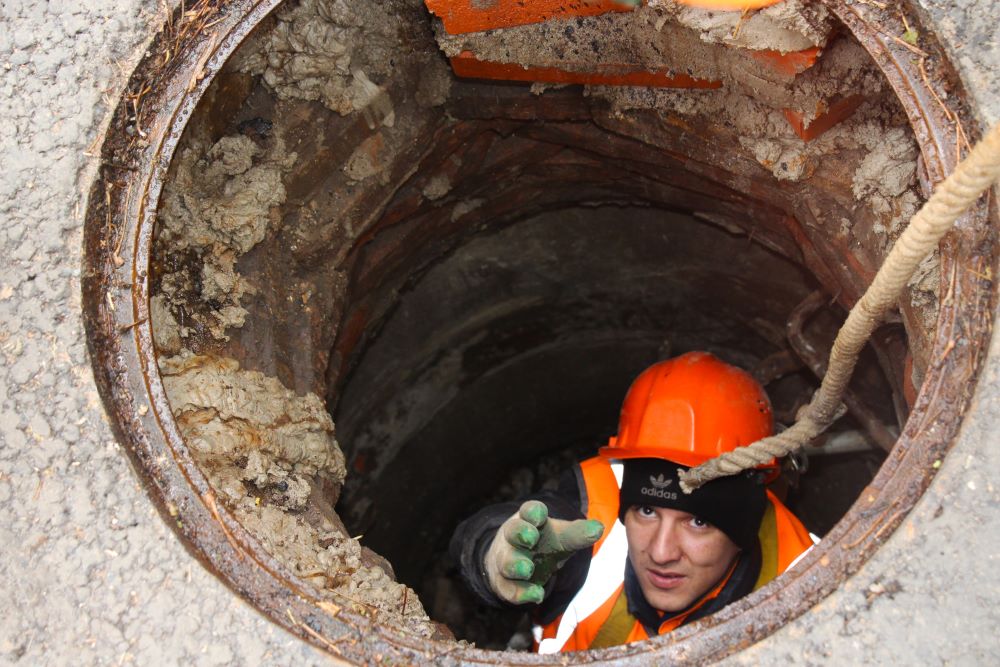

Ремонтные работы в канализационном колодце
Когда-нибудь бетонные колодцы будут заменены конструкциями из полимеров. Стандартный размер ремонтного колодца рассчитывается таким образом, чтобы человек мог не только разместить его, но и работать. Минимальный размер конструкции 700 мм. Диапазон стандартных размеров продолжается в 1000, 1250, 1500 и 2000 мм. Эти стандарты сохраняются и до настоящего времени.
С учетом этих типоразмеров выпускаются также круглые плиты, используемые в качестве фундаментов или верхних этажей, с отверстиями под люки диаметром 700 мм.
Для того чтобы ввести трубы в колодец, в нижнем железобетонном кольце необходимо пробить отверстия, а на нижнюю плиту установить лоток нужной формы. Эта конструкция легла в основу смотровых колодцев, а оборудование можно было в определенной степени модернизировать с учетом конструктивных особенностей конкретной модели.
Высота колодца зависит от стандарта и количества дополнительных колец, используемых при его строительстве. Для того чтобы следующее кольцо максимально плотно прилегало к предыдущему кольцу, необходимо снять лишнее крепежное кольцо. Все трещины в конструкции должны быть заделаны цементом.
Поскольку эти меры еще не обеспечивают нормального уровня гидроизоляции, сточные воды из железобетонных колодцев могут загрязнять почву, а грунтовые воды вместо этого могут просачиваться в колодец и вызывать его перелив.
Проведение расчетов
Многие задаются вопросом, как сделать канализационный колодец руками. Но здесь нет универсального ответа, все зависит от вашего конкретного случая. К примеру, если вы выберите крупный накопительный вариант, то не прогадаете. Его не так часто придется прочищать. Да и илосос нужно будет вызывать от случая к случаю. Еще канализационный колодец из колец актуален.
Многое зависит от количество живущих на участке. К примеру, на каждого человека должно приходиться порядка 150 литров сточной воды. Если это семья из четырех человек, то понадобится около 700 литров. Но здесь все индивидуально, зависит от того, какими бытовыми приборами вы будете пользоваться.
Классификация канализационных колодцев
Тип конструкции конкретного канализационного колодца зависит от типа применяемого к нему классификационного признака.
Дренажные сети, где устраиваются канализационные колодцы, предназначены для перемещения сточных вод различного состава и степени эрозии, которые бывают:
- Бытовые.
- Промышленные.
- Атмосферные.
Помимо перечисленных видов сточных вод, в канализацию поступает также сток, собираемый дренажной системой, задачей которой является отвод территории или отведение подземных вод из подземной конструкции здания.
Колодцы канализационной системы разделяются по материалу, из которого они возводятся:
- кирпич.
- бетон.
- пластик.
Пластиковые или композитные сборные конструкции колодцев привлекательны легким весом и простотой монтажа. Удовлетворительная стойкость к химическим воздействиям при длительном воздействии агрессивных сред. Они хорошо переносят резкие и плавные перепады температур, совершенно не пропускают и не впитывают воду.
Конечно, строить канализацию из кирпичей в городских масштабах больше не имеет смысла, а в автономных канализационных сетях такая конструкция все еще существует.
По своему назначению колодцы бывают:
- Накопительными.
- Коллекторными.
- Фильтрующими.
- Смотровыми.
- Перепадными.
Подведём итоги
Необходимой частью дренажной системы является дренажный резервуар. Его устанавливают с целью осуществления контроля работы всей системы, также это необходимо для выполнения ремонтных и профилактических мероприятий.
Для упрощения процесса монтажа конструкции можно купить готовое изделие, которое будет стоить недешево, но если такой возможности нет, его можно построить своими руками. Для этого используются трубы из пластика или кольца из бетона необходимого диаметра.
На самом деле, построить дренажное сооружение не так сложно, как это кажется на первый взгляд. Достаточно приобрести необходимый набор деталей и придерживаться определённого алгоритма действий.
