Свайный фундамент с ростверком на плывуне
Такой фундамент дома на плывуне используется в тех территориальных районах, которые часто затапливаются. Свайный метод с ростверком позволит поднять строение на высоту до 3 метров от почвы. Поэтому во время паводка первые этажи не затопляются.

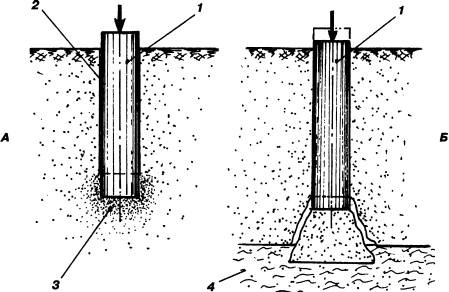

Существует буронабивной и забивной способ укладки. При забивном способе воронку пробивает строительный бур. В зависимости от нагрузок на здание рассчитывают необходимое количество столбов. Желательно между столбами выдержать расстояние до 1 метра.
На высоте более 2,5 метра укладывают ростверку. Ширина её не должна выходить за наружную стену более чем на 50 см. Ленту армируют, используя длинные пруты. Их размер должен перекрыть всю стену.
Свайный фундамент на плывуне очень надежен и долговечен. Его возводят также в неблагоприятных геологических районах, где есть оползни и карсты.
Мелкозаглубленный ленточный фундамент на плывуне
Такой фундамент выполняют при залегании плывуна на глубине не менее 1,5 метров на слабопучинистых грунтах. При необходимости постройки подвала его обустраивают за счет подъема цоколя над грунтом, не заглубляя подземную часть фундамента.
- Подготовка площадки сводится к расчистке участка, его выравниванию, рытью неглубокого котлована и обустройству горизонтального дренажа. В случае повышения уровня грунтовых вод дренаж предотвратит капиллярный подъем влаги. Глубина котлована – от 0,5 до 0,7 метра. Дно котлована засыпают щебнем, поверх щебня – крупнозернистым песком. Тщательно трамбуют подсыпку, проливая ее водой.
- Выполняют опалубку из досок или щитов на высоту цокольной части фундамента. В опалубку укладывают полиэтиленовую пленку или другой гидроизоляционный материал, чтобы избежать протечек бетонного молочка при заливке бетона, после чего выполняют армирование фундамента в соответствии с .
- Заливают опалубку бетоном марки М200 или выше, удаляют из бетона воздушные пузыри с помощью вибратора и выравнивают его поверхность. Созревание бетона длиться не менее 28 суток, на это время фундамент необходимо укрыть от атмосферных осадков и прямых солнечных лучей.
- После высыхания бетона необходимо выполнить гидроизоляцию фундамента, а при необходимости и его утепление, после чего производят обратную засыпку котлована песком.
Меры безопасности
Халатное отношение к технике безопасности при работе на участке, где в толще грунта присутствуют плывуны, может привести к трагедии. Если случайно вскрытый пласт водонасыщенного песка прорвется под напором в котлован, то затопит его в считанные минуты. Плывун похож на воздушный шарик, заполненный водой, который в герметичном состоянии не опасен, а при разрыве – бесконтролен. От потока вязкого песка будет сложно укрыться, а удалить его из выемки окажется трудно осуществимой задачей
Поэтому стоит заранее предпринять меры предосторожности и максимальной безопасности. Для этого потребуется:
- укрепить откосы котлована или траншеи деревянными щитами;
- установить в определенном месте лестницу для возможности быстрого подъема на бровку выемки в случае прорыва жидкой массы;
- оставить одного из работников наверху для визуального контроля за площадкой и оказания помощи в случае необходимости;
- соблюдать общие правила и технологию устройства фундаментов на проблемных грунтах.
Тщательное обследование состава грунта на застраиваемом участке поможет вовремя принять правильное решение по выбору фундамента и оградит от возможных проблем впоследствии. Не следует забывать, что только фактические исследования дают правдивую информацию о грунтовых условиях, учитывая которые, специалисты найдут оптимальный и экономически обоснованный вариант надежного основания для дома.
Фундамент на плывуне
Фундамент на плывуне вопрос крайне серьезный. Плывун в составе грунтовых слоев в ряде случаев делает участок непригодным для постройки дома. Все зависит от вида плывуна, глубины его залегания и мощности. Практика строительства фундамента на плывунах свидетельствует, что в результате просчета, не только фундамент на плывуне, но и весь дом может в прямом смысле утонуть в земле вместе со стенами, причем за небольшое время.

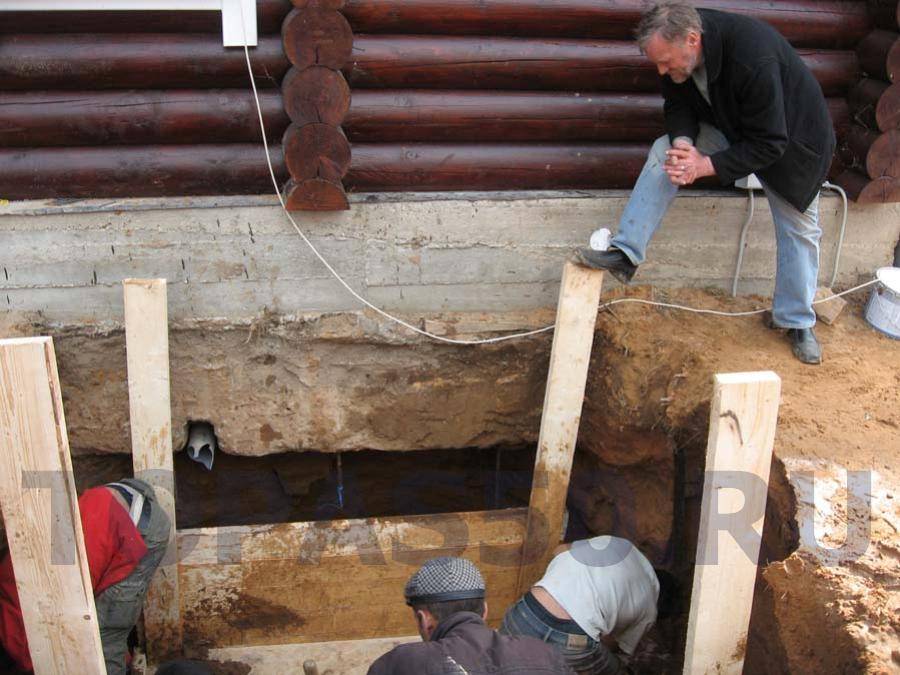

Меры предосторожности при работе с плывунами
При случайном повреждении водонасыщенного пласта велик риск его прорыва, в этом случае вероятно затопление котлована. Сущность плывуна напоминает воздушный шарик, в который залили воду – в герметичном виде изделие не опасно, но во время разрыва поток невозможно контролировать.
Чтобы свести к минимуму неблагоприятные последствия, необходимо придерживаться рекомендаций профессионалов:
- укрепить с помощью деревянных щитов откосы траншей и котлованов;
- поручить одному из работников отслеживание с возвышения всех этапов работы на площадке, чтобы он в случае чрезвычайной ситуации мог предпринять экстренные меры;
- в удобном месте установить лестницу, которая позволит быстро подняться на поверхность, если возникнет разрыв.
Чтобы предотвратить появление проблем впоследствии необходимо тщательно исследовать застраиваемый участок. Профессиональное изучение поможет раскрыть грунтовые условия, на основе полученной информации выбирают экономически оправданный и безопасный алгоритм строительства.
Нанесение разметки и обустройство котлована
Для разметки фундамента используются:
- шнур;
- колышки;
- уровень строительный;
- рулетка;
- треугольник.
На строительном участке отмечается один угол по периметру будущего основания. Вбивается колышек. На него насаживается треугольник, и в продолжение одной из сторон выполняется отметка длины строения, по другой – ширина. В полученных точках вбиваются колышки.
Далее определяются линии оси, забивается 4-й колышек. Правильность проверяется при помощи треугольника – сравниваются полученные диагонали. При правильной установке кольев разница между диагоналями не будет превышать 2,5 см. При несовпадении размеров необходимо выполнить корректировку, сдвинув углы.
Между вбитыми колышками натягивается шнур для получения визуальных контуров под фундамент.
После подготовки разметки можно приступать к обустройству котлована. Размер готового котлована должен превышать размер плиты на 110 см по всему периметру. Это требуется для обустройства утепленной отмостки и дренажа основания.
При обустройстве котлована следует соблюдать небольшой уклон стен в соотношении 1 к 0,25 для предотвращения возможного сдвига грунта.
Закладка инженерных коммуникаций выполняется на начальном этапе. При этом водопроводные трубы устанавливаются с заглублением в 150 см, канализация заглубляется на 80–100 см ниже уровня промерзания грунта.
Для защиты плавающего основания от пучения грунта используются следующие методы:
- обустройство дренажных колодцев;
- гидроизоляционная песчаная или гравийная подушка высотой в 55 см;
- утепляющий слой из пенополистирольных плит толщиной в 15 см;
- гидроизоляционный слой из полиэтиленовой пленки.
Особенности устройства фундамента на плывуне
Сила давления фундаментного основания на грунт зависит от площади этого основания. Если в качестве фундамента выбрана монолитная плита, то оптимальное распределение нагрузок будет выполнено при условии, когда габарит здания в плане будет совпадать с контурами плиты. Это не всегда оправдано с экономической точки зрения. В случае принятия ленточных типов фундаментов, то ширина их подошвы должна быть максимально большей. Плывун имеет малую жесткость, и нужно максимально снизить давление на него.
Все земляные работы нужно вести очень осторожно. Если герметичность плывуна будет нарушена, то текучие пески выйдут наверх, и в результате произойдет смещение слоев грунтов с просадкой. Кроме того, возможны аварии на рабочих инженерных коммуникациях, прорывы и обрывы, и деформации разной степени тяжести несущих конструкций расположенных рядом зданий
Правило – все земляные работы проводятся исключительно выше глубины залегания плывуна
Кроме того, возможны аварии на рабочих инженерных коммуникациях, прорывы и обрывы, и деформации разной степени тяжести несущих конструкций расположенных рядом зданий. Правило – все земляные работы проводятся исключительно выше глубины залегания плывуна.
Применение для работ по устройству фундаментов на плывунах тяжелой спецтехники невозможно, это может привести к вскрытию плывунов из-за их нестабильности в условиях вибраций и механических воздействий. Все земляные работы придется выполнять вручную. Поэтому, когда есть выбор, строители предпочитают свайные фундаменты.
В плывунах присутствуют как песок, так и глины, и вода. Плывун будет проявлять силы пучения на глубине промерзания. В любом случае, пучение грунта возможно в разной степени, поэтому в фундаментах (ростверках) на плывунах предусматривают усиление арматурных каркасов.
Песчано-гравийная или щебеночная подушка под фундамент принимается толщиной 300-400 мм, с обязательным устройством гидроизоляции. По слою рулонного материала выполняют заливку бетоном фундаментной ленты, плиты, или их комбинации. Обратная засыпка фундамента делается песком.
Выполнение широкой отмостки по периметру готового фундамента обязательно, для защиты подземных конструкций от атмосферной воды.
Возведение фундамента на плывуне является сложным процессом, так как здесь приходится учитывать специфику глубинного залегания почвенных слоев, перенасыщенных влагой. Необходимо проектировать строительные работы таким образом, чтобы не нарушить крайне неустойчивые образования.
В основе даннной особой разновидности почвы – вода и мелкозернистый песок, эта плавучая масса (что и обуславливает название) не приспособлена для больших нагрузок. Если неправильно спроектировать фундамент, дом может изрядно просесть. Встречаются плывуны истинные и ложные.
Истинного происхождения
Такой грунт состоит из суглинка, глинистого песка, супесей, он проявляет высокие гидрофобные свойства. Почва быстро и обильно впитывает воду, частицы характеризуются молекулярным взаимодействием. Плывуны можно узнать по специфической пленке, имеющей минимальную степень очистки. Для определения сущности почвы можно использовать внешние признаки: на дне скважины появляется «цементное молочко», когда оттуда извлекают пробу, последняя моментально расплывается. Чтобы в точности удостовериться в наличии на участке подобной почвы, пробу необходимо исследовать в лаборатории.
Яма, вырытая на такой территории, быстро заполнится водой, притом жидкость будет иметь красноватый оттенок. По мере высыхания в ней образуется плотная, тягучая масса. Подобная плавающая прослойка может стать причиной усложнения монтажных работ, так как в процессе строительства почва способна проникнуть в любые углубления. В таких условиях труднее сформировать закрытый контур.
Ложного происхождения
Основным компонентом в данном случае служит гравиевый песок. Образования не столь опасны, как в предыдущем случае, так как в составе не присутствуют крепкие молекулярные связи. Жидкость, появляющаяся на дне, обычно светлая, она быстро испаряется, в результате формируется рыхловатая масса.
Способы борьбы с плывунами
Чтобы построить фундамент дома на плывуне, нужно выбрать оптимальную из трех методик:
- формирование ограждений из шпунтовых стен;
- фиксация зоны залегания неустойчивого грунта;
- искусственное осушение.
В последнем случае организуется открытая откачка воды. Если пласт находится на глубине не более 600 см, лучше взять на вооружение иглофильтры, если уровень залегания ниже, понадобятся электродренажные аппараты.
Шпунтовые стенки способны перекрыть слой плывуна, они создают давление, ведущее к сдерживанию нагрузки. Шпунтованную доску вводят в почву до 10 м, если использовать металлическую продукцию, ее можно поместить до отметки 35 м. Этот способ нельзя использовать, если возле плывуна есть плотные слои грунта.
Фиксацию плывуна можно организовать тремя методами – замораживанием, силикатизацией либо цементацией. Наиболее эффективна силикатизация – в этом случае в почву закачивают жидкое стекло, что способствует увеличению прочности основания, ликвидации подвижности грунта. Замораживание крайне ненадежно, даже после воздействия мощных холодильных установок плывун в скором времени оттаивает.
Обязательный шаг – создание полноценной дренажной системы, залегающей ниже проблемного уровня. Плывун состоит из объединенных водой мелких частиц, дренаж способствует осушению этого участка, структура грунта обретает прочность
Во время эксплуатации строения важно периодически ревизировать систему – это ключевая мера безопасности
Если плывун находится ниже уровня промерзания грунта, допустима установка ленточного монолитного основания с мелкой закладкой, здесь обязательным элементом станет гравийная засыпка. Если плывун расположен ниже 50 см от поверхности и имеет незначительную толщину, можно установить свайный фундамент (под водоносным слоем должна быть твердая почва).
Строительство фундамента дома на плывуне
Несмотря на то, что песок часто используют в качестве материала для подушки (о песчаной подушке читайте здесь), его наличие в грунте может негативно сказываться на фундаменте. Все зависит от размера частиц-песчинок. Как вы знаете, пески по фракции бывают не только крупными и средними, но встречаются также мелкие и пылеватые. Последние как раз и представляют опасность при их наличии в грунте на строительной площадке. Дело в том, что при насыщении водой они приобретают свойство текучести, что негативно сказывается на несущей способности такого грунта. Ситуацию усугубляют примеси глины, которые обычно имеются в составе плывунов. Учитывая низкое значение сопротивления влажного песчано-пылеватого грунта (см. в таблице ниже), недопустимо расположение подошвы фундамента на плывуне.
Как узнать, что в мы имеем дело с плывуном
- если ваши соседи по участку уже построили дом, велика вероятность, что у них имеется необходимая информация по грунту. Самый простой вариант – спросить у них;
- самостоятельное исследование грунта под будущим пятном застройки сводится к выкапыванию шурфа на глубину не ниже ГПГ либо бурение скважин. О наличии плывуна будет свидетельствовать оползание стенок шурфа, заполнение скважины пастообразной смесью «жидкого песка»;
- если при исследованиях почвы обнаружен плывун, самостоятельно узнать толщину пласта текучего грунта практически невозможно. Т.е. рассматривая в качестве основы дома фундамент на винтовых сваях или столбчатое основание, заглубленное ниже плывуна, придется раскошеливаться на профессиональные услуги

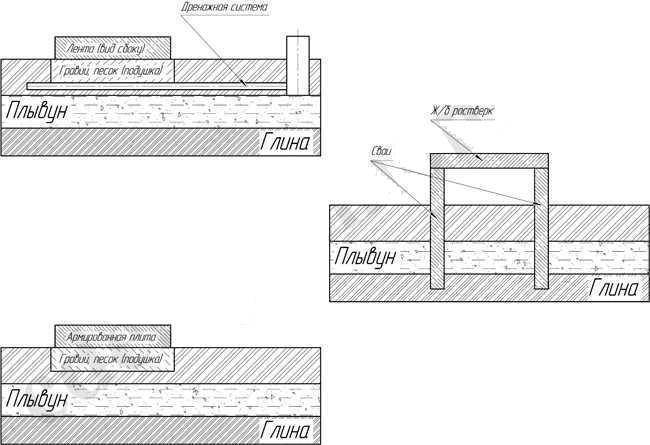

Варианты фундаментов
В целом, если речь идет о строительстве дома на участке с плывуном, в качестве его фундамента можно рассматривать едва ли не все типы – все зависит от конкретных условий:
- свайный фундамент с ростверком подходит в случаях, если известна толщина плывуна и она незначительна. В качестве опор можно использовать забивные железобетонные сваи или винтовые стальные изделия. Идея состоит в том, чтобы расположить подошву фундамента ниже залегания плывуна. Обвязка опор осуществляется ж/б ростверком;
- ленточный мелкозаглубленный фундамент можно применять в двух случаях: плывун находится на существенной глубине (больше 3 м) либо возможно устройство дренажной системы для фундамента. Последний вариант удобен на участке с уклоном – осушая плывун, мы просто нивелируем его негативные свойства;

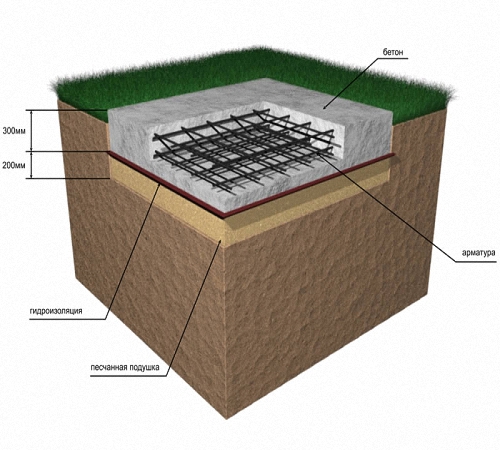

- фундамент-плита чаще всего используется в случаях, когда нагрузка от дома значительна, а плывун находится недалеко от поверхности земли (1-2 м). В этих ситуациях экономия на устройстве вышеперечисленных типах оснований выглядит сомнительной, поэтому заливают именно плиту
В качестве альтернативы при высоком УГВ и неглубоком залегании плывуна можно рассмотреть вариант устройства насыпного основания. В этих целях на площадку привозят необходимый объем материала (как правило, песка, гравия и т.д. – непучинистого грунта) и далее возводят фундамент на насыпном грунте.
Меры предосторожности при работе с плывунами
Представьте себе воздушный шарик, который наполнили водой и завязали. Как только вы проколите его, вода тут же хлынет наружу. Похожая ситуация и с плывунами: они ведут себя более-менее предсказуемо, пока находятся в толще грунта и доступ к ним ограничен вышележащими пластами. Стоит только проколоть «оболочку», текучий песок вырвется на свободу. Поэтому при разработке котлованов (или глубоких траншей) под фундамент, в местах, где возможно обнаружение плывунов, необходимо работать как минимум вдвоем: один занимается выемкой грунта, второй – контролирует процесс.
В целом, строительство фундамента на плывуне связано с теми же трудностями, которые имеют место при работе с любым другим пучинистым грунтом. Возводите ли вы фундамент на торфе, глине, суглинке или супеси – всегда нужно учитывать способность таких увлажненных грунтов вспучиваться на всю толщу по ГПГ. Поэтому предпочтение обычно отдается монолитным конструкциям, способным адекватно реагировать на местные нагрузки.
Виды плывунов и плывунные свойства
В зависимости от того какой грунт, плывун так и проявляет плывунные свойства. Они обусловлены плотностью горной породы, величиной и формой частиц, минеральным и гранулометрическим составом.
Плавуны могут быть:
- Истинными (глинистые пески, суглинки, супеси);
- Псевдоплывунами или ложными (гравелистые пески).
В истинных плывунах глинистые частицы имеют высокие гидрофильные свойства. Эти почвы хорошо впитывают влагу, при этом характеризуются молекулярной интенсивностью взаимодействия. При плавунном состоянии около частичек образуется влажная пленка. Коэффициент фильтрации минимален (0,005 -0,0001 см/с).
Истинный состав можно иногда определить по внешним признакам. На дне скважины скапливается «цементное молоко». Земля, взятая со дна, расползается в лепешку. Есть и другой способ определения плавунной способности. Бурят водопесчаные пробки. Высокая пористость спровоцирует заполнение отверстий водой. Наиболее точно плавунные способности можно определить в лаборатории.
При истинной плавающей почве яма заполняется водой грязно-молочного цвета. Такую окраску ей придает глина. Когда они высыхают, глинистые частички склеиваются и создают очень прочную массу.
Плавающая прослойка очень усложняет монтажные работы при строительстве. Во время выработок прослойка земли старается заполнить пустое пространство. Создание закрытого контура очень тяжело. Если была бы такая возможность, отложение было бы прочным основанием. В случае выхода плавуна за площадь основания возникают провалы и оползни.
Открытый водоотлив проводить опасно, так как это может вызвать проседание почвы.
В ложных плывунах частицы гравия, а также песка не имеют структурные связи. Они переходят в разжиженное состояние от давления воды. Вода на дне будет светлой, слегка мутной. Ложные плывуны легко отдают воду. А когда высыхают, из них создается рыхлая масса.
Перед тем как сделать на плывуне дом, надо тщательно выяснить содержание грунта, чтобы узнать вид плывущей земли, а также его свойства.
Способы борьбы с плывуном и выбор типа фундамента
Бороться с плывуном можно только в одном случае – если есть возможность обустройства системы дренажа ниже уровня его залегания. Плывун представляет собой взвесь мелких пылеватых частиц песка с примесями глины в воде и имеет полужидкую консистенцию с высокой вязкостью. Качественный дренаж с отводом воды может осушить плывун и предотвратить его дальнейшее появление. При этом в процессе эксплуатации здания придется регулярно проводить ревизию дренажной системы.
Способы борьбы с плывуном
Сам по себе плывун не является опасным, если не повреждать его целостность. Поэтому, если осушить плывун не представляется возможным, необходимо выбрать такой способ возведения фундамента, который позволит избежать контакта фундамента с плывуном, либо сведет этот контакт к минимуму.
Если в результате геологических исследований грунта было выяснено, что плывун находится на значительной глубине, ниже глубины промерзания грунта, для частного дома можно выбрать монолитный ленточный фундамент мелкого заложения с гравийной подсыпкой, либо, если размеры и вес зданий значительны, плитный фундамент на гравийно-песчаной подготовке.
Если плывун расположен на глубине не более 0,5 метра и его толщина незначительна, а под ним находятся твердые и устойчивые грунты, то лучше остановить свой выбор на свайном фундаменте с ростверком из бетона или с применением винтовых свай. Сваи заглубляют в твердые слои грунта не менее чем на 1 метр, в основании выполняют утолщение, препятствующее выталкиванию свай силами морозного пучения.
Планирование фундамента
Исследовать землю можно самому. Для этого необходимо выкопать своими руками грунт или при помощи техники пробурить скважины. Если на дне в котловане появится кашеобразная смесь, и можно заметить, как оползают стенки, это будет означать о наличии в почве ползуна. За помощью можно обратиться к хозяевам, которые имеют дом поблизости и уже знают характеристики почвы.
Для определения точного состава отложения в почве придется обратиться к специализированным исследованиям. И только после этого можно начать укладывать фундамент дома на плывуне.
Роется котлован, извлекается грунт. Если котлован заполняется большим количеством воды, то её откачивают при помощи насосов. Если воды немного, то прибегают к дренажной системе.
Как только скважина высушена, необходимо сразу тонко забетонировать основание. Затем его покрывают дренирующим составом (щебень, отсев). После этих работ все бетонируют. Это предотвратит проседание грунта после возведения строения. В течение недели бетон затвердеет и можно приступать к гидроизоляции.
Особенности устройства и подготовки стройплощадки
Планируя обустроить фундамент и определившись с конструкцией основания, в первую очередь роют траншею или котлован. После выемки грунта следует снизить в яме содержание грунтовых вод, используя дренажные системы, а при высокой воде – насосы. После осушения, чтобы предотвратить размокание и сползание грунта, быстро делают основание в виде тощего бетона, которое поможет в дальнейшем избежать проблем с проседанием почвы в процессе проведения работ. Сначала укладывают из отсева или крупного щебня дренирующий слой. Сверху щебня заливают бетонный раствор и дают ему схватиться в течение 2-3 дней в теплый сезон.
Мелкозаглубленный ленточный фундамент на плывуне
Такой фундамент выполняют при залегании плывуна на глубине не менее 1,5 метров на слабопучинистых грунтах. При необходимости постройки подвала его обустраивают за счет подъема цоколя над грунтом, не заглубляя подземную часть фундамента.
Подготовка площадки сводится к расчистке участка, его выравниванию, рытью неглубокого котлована и обустройству горизонтального дренажа.
В случае повышения уровня грунтовых вод дренаж предотвратит капиллярный подъем влаги. Глубина котлована – от 0,5 до 0,7 метра. Дно котлована засыпают щебнем, поверх щебня – крупнозернистым песком.
Тщательно трамбуют подсыпку, проливая ее водой.Выполняют опалубку из досок или щитов на высоту цокольной части фундамента. В опалубку укладывают полиэтиленовую пленку или другой гидроизоляционный материал, чтобы избежать протечек бетонного молочка при заливке бетона, после чего выполняют армирование фундамента в соответствии с расчетом.Заливают опалубку бетоном марки М200 или выше, удаляют из бетона воздушные пузыри с помощью вибратора и выравнивают его поверхность. Созревание бетона длиться не менее 28 суток, на это время фундамент необходимо укрыть от атмосферных осадков и прямых солнечных лучей.После высыхания бетона необходимо выполнить гидроизоляцию фундамента, а при необходимости и его утепление, после чего производят обратную засыпку котлована песком.

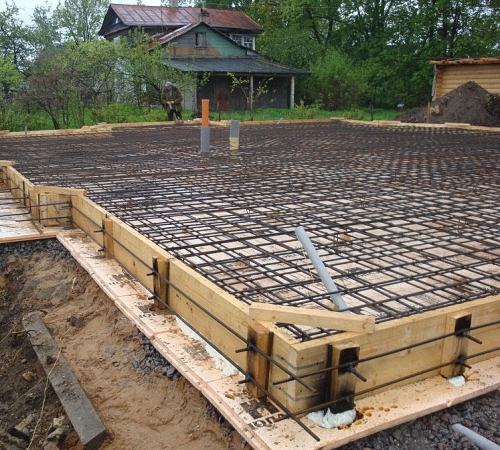

Образец возведения фундамента
Применяют в случае глубоко залегающего плывуна на пучинистых и влажных почвах. Плитный фундамент называют плавающим – его конструкция позволяет выдерживать значительную нагрузку здания, а при морозном пучении и подвижках грунта фундамент смещается вместе со всем зданием, без деформаций.

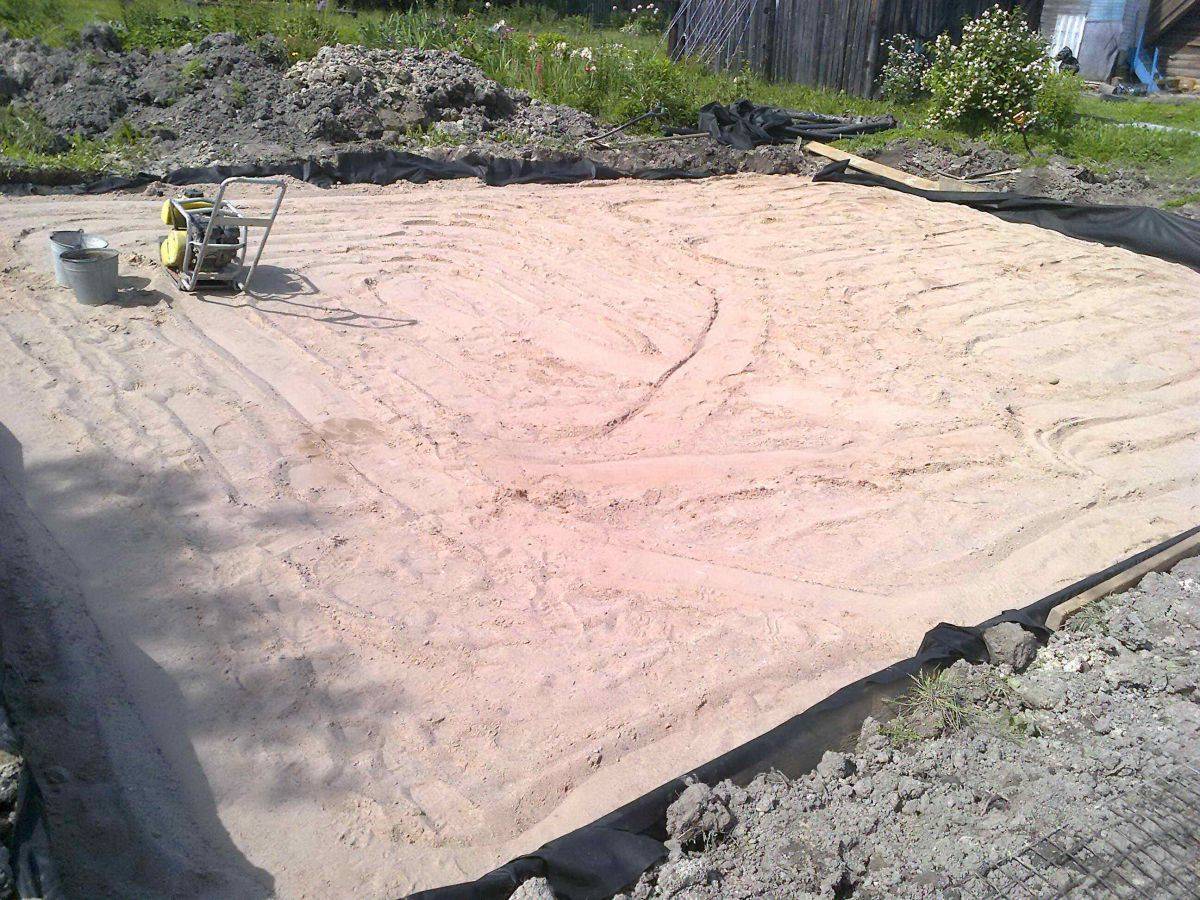

Разравнивают площадку и выполняют подсыпку щебнем с песком на высоту до 0,5 метра. Плотно трамбуют ее, проливая водой. Производят разметку.
Укладывают подземные коммуникации.Производят горизонтальную гидро- и теплоизоляцию основания плитного фундамента: укладывают на подготовленную подсыпку слой утеплителя из пенополистирола, а на него рулонную гидроизоляцию.Опалубку плитного фундамента выполняют из досок либо фанерных щитов, высота опалубки – около полуметра. Подготовленную поверхность застилают полиэтиленовой пленкой, проклеивая стыки полос скотчем. Пленка предотвращает протекание бетона и бетонного молочка из опалубки, кроме того, она обеспечит подвижность плиты в случае подвижек грунта.Выполняют армирование с помощью рифленого прутка диаметром 12-16 мм, укладывая его сеткой с шагом 15-20 см.
В местах пересечений пруток вяжут с помощью проволоки. Чтобы арматура была полностью утоплена в бетоне, укладывать пруток необходимо на пластиковые направляющие.Бетон заливают в подготовленную опалубку, выравнивают и уплотняют его с помощью глубинного вибратора и виброрейки, разглаживают правилом. Сохнет бетон 4 недели, на это время его необходимо укрыть от осадков.
Образец залитого фундамента
Такой фундамент выполняют в том случае, если плывун расположен на близком расстоянии к поверхности грунта, но глубина его невелика, а ниже находятся твердые стабильные слои грунта.
Такая ситуация характерна для влажных пылеватых супесей, когда грунтовые воды расположены неглубоко. Они подпитывают плывун, и устройство дренажа оказывается недостаточной мерой для осушения почвы. Поэтому единственным способом создать устойчивый и надежный фундамент является заглубление свай на глубину твердых грунтов.
Подготовка площадки сводится к ее очистке от растительности, мусора и разметке.Сваи можно использовать как бетонные, так и винтовые стальные. Второй вариант предпочтительнее из-за цены, кроме того, винтовые сваи легко можно установить без применения спецтехники.

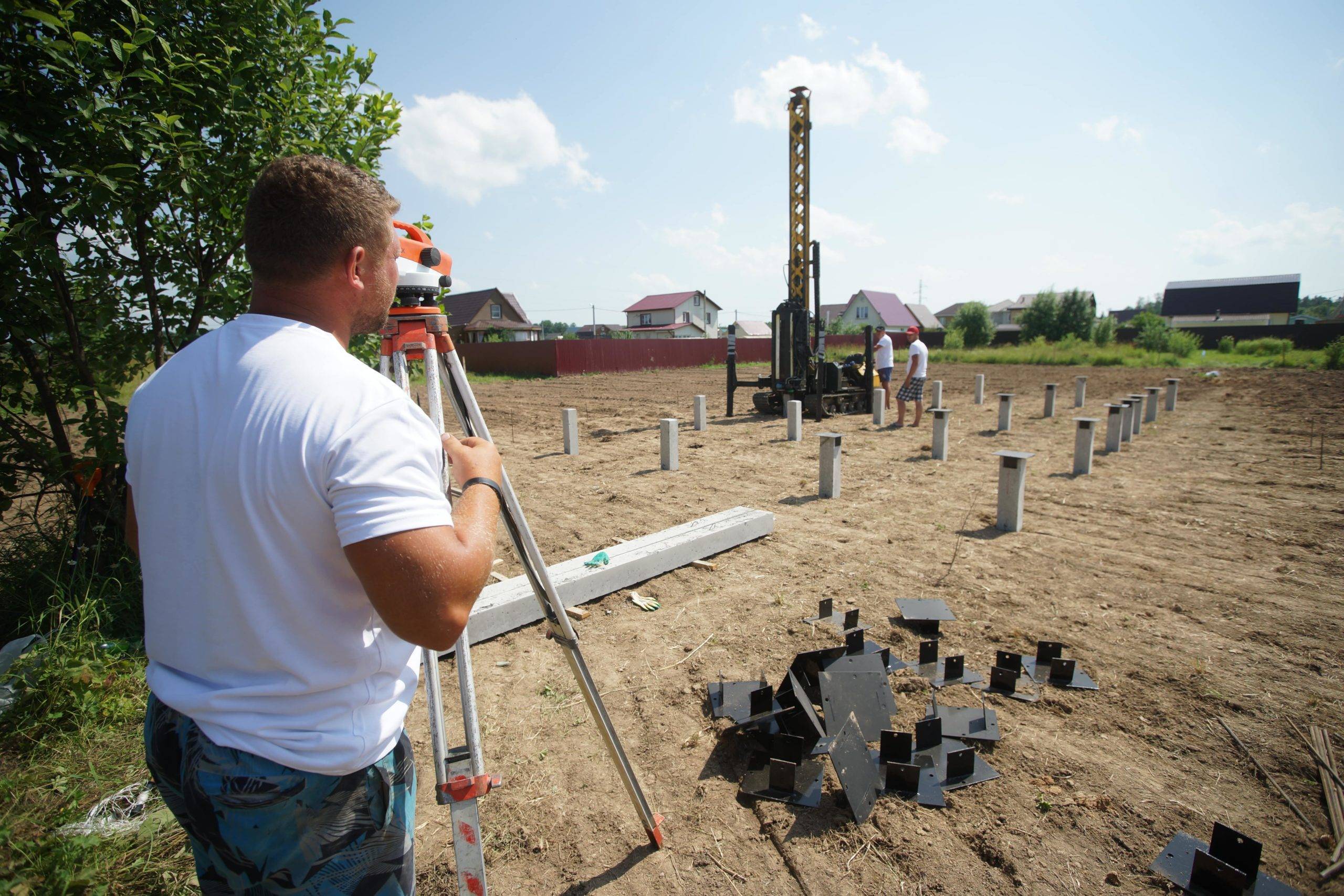

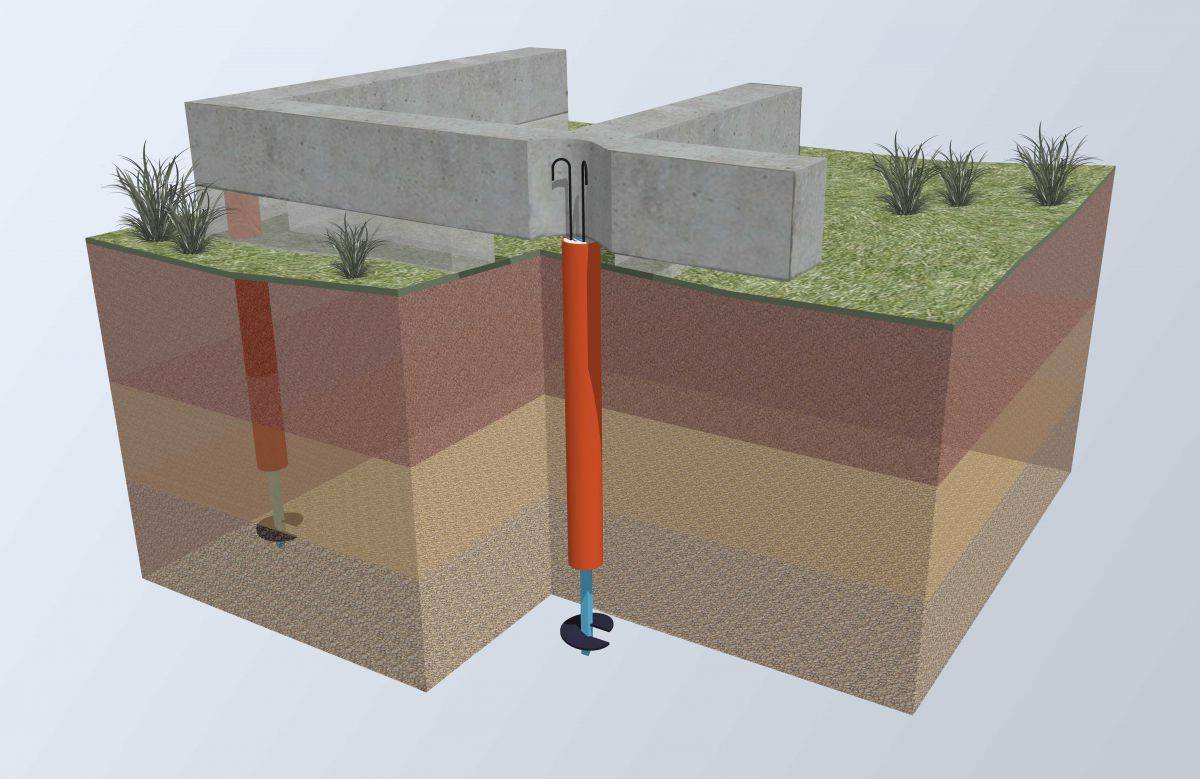

Достоинством винтовых свай является также и то, что их установка происходит одновременно с бурением, значит, не придется принимать меры против затопления скважины и откачивать воду при повреждении плывуна.Сваи устанавливают в углах здания, на пересечении стен, а также через каждые два метра под несущими стенами. Завинчивают металлические сваи вдвоем, с помощью рычага, вставленного в специальные уши, проверяя их вертикальность по уровню. Бетонные сваи забивают с помощью специальной техники.
Металлические сваи завинчивают до твердого грунта и продолжают их заглубление минимум на метр. При необходимости их наращивают. Излишки стальных свай отрезают болгаркой, а поверх крепят обвязку: из металлоконструкций – на сварку, из деревянного бруса – с помощью специальных оголовков.
Свайный фундамент на плывуне
Строительство на пучинистом грунте
В российской строительной практике с этим видом строительства приходится иметь дело очень часто, поскольку большая часть территории России лежит в холодных и сырых климатических зонах.
Основная проблема возведения фундамента на подобных грунтах — предотвращение возможного разрушения или деформации фундамента или здания в целом под действием пучинистых сил грунта.
Действительно, если глубина залегания первого водоносного слоя невелика, глубина промерзания грунта большая, а сам грунт является пучинистым, то при зимнем вспучивании при недостаточной глубине заложения фундамента здание будет подниматься за счет превращения содержащейся в грунте воды в лед, имеющего меньшую плотность и занимающего, соответственно, больший объем, в зимнее время при наступлении морозов и оседать весной при наступлении оттепели.
Для решения данной проблемы применяются несколько широкозарекомендовавших себя на практике методов.
Строительство глубокозаглубленного фундамента. Обычно такой фундамент возводят на заводских сваях с помощью сваезабивной машины для многоквартирных, многоэтажных сооружений или на винтовых сваях для малоэтажных строений типа коттеджей и дач. Несомненным преимуществом винтовых свай — возможность создания прочного фундамента на насыпных грунтах со сложным рельефом, а также их относительно низкая стоимость. Вот, к примеру, ознакомьтесь с расценками на винтовые сваи в Омске цена с монтажом.В этом случае свая заглубляется ниже максимального в данном регионе уровня промерзания грунта и, как результат, не подвержена основным силам морозного пучения, действующим в перпендикулярном направлении на фундамент снизу вверх.

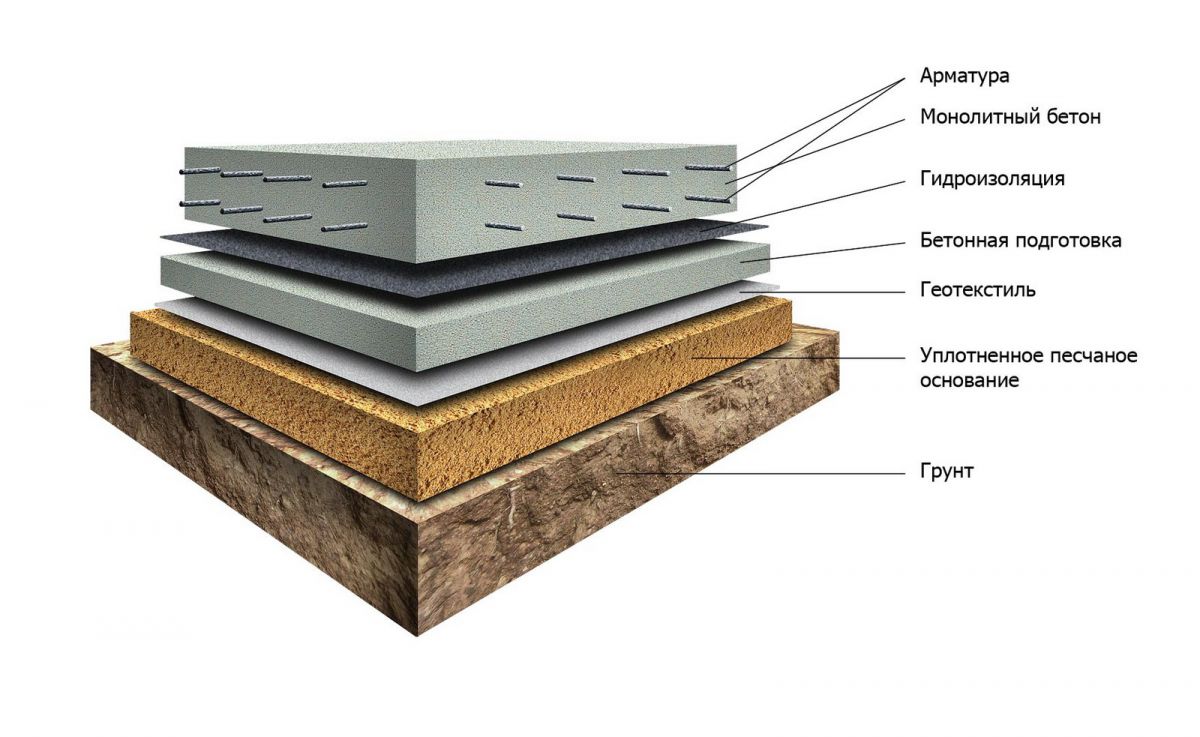

Строительство плитного фундамента. Такой фундамент возводится выше уровня нахождения грунтовых вод
Зимой, при наступлении морозов, плитный фундамент будет подниматься вместе со всем зданием, а весной оседать снова.Важно, что несмотря на движения, здание и его фундамент не разрушаются и не деформируются под действием пучинистых сил благодаря единой монолитной конструкции подошвы такого фундамента. Замена грунта в месте строительства
Пучинистый грунт (главным образом грунт, содержащий глинистые включения) заменяется крупнозернистым гравелистым песком или песком среднезернистым
Замена грунта в месте строительства. Пучинистый грунт (главным образом грунт, содержащий глинистые включения) заменяется крупнозернистым гравелистым песком или песком среднезернистым
Такой песок не содержит глины и хорошо пропускает воду в нижележащие слои, не давая ей возможности застаиваться в таком грунте.
Дренаж грунта в месте строительства. Этот способ хорошо использовать как дополнение к вышеперечисленным. Суть заключается в том, что при уменьшении удельного объема воды в грунте одновременно снижается и его способность к пучинистости.
Таким образом, осушая грунт в районе фундамента пучинистость можно свести к минимуму. Отвод воды можно осуществлять с помощью сооружения ливневой канализации, отмостков по периметру здания, дренажных колодцев и т. д.
