Устанавливаем дом на свайно – винтовой фундаменте: Плюсы и минусы и монтаж

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

• Сборный;
• Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

• Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
• Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы,  данного фундамента такие:

• Он универсальный, может функционировать со всеми постройками;
• Простота монтажа монолитного вида;
• Герметичность;
• Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

• Большие денежные траты;
• Массивность конструкции;
• Трудимый процесс.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Полезные видео

Специфика устройства свайных фундаментов, отличие от других типов, варианты устройства:

Советы специалистов по выбору и установке фундамента за одни день:

Реальный пример применения свайно-винтового фундамента под частный дом, смотрим:

Свайный фундамент в ряде случаев становится единственным вариантом для обеспечения надежного основания для частной постройки. Он необходим при строительстве на нестабильных, пучинистых и сильно увлажненных грунтах.

Для возведения его лучше использовать специальную технику, но при строительстве небольшого частного, например загородного дома можно обойтись и ручным трудом. Наиболее подходящие варианты – винтовые или буронабивные сваи.

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

2 – выбор свай

Залогом получения надежного основания под дом является правильный выбор сваи, которая является несущим элементом винтового фундамента.

Винтовая свая – конструкция из полой трубы (ствола) и наконечника с лопастями. С помощью наконечника свая закручивается в почву, а лопасти, помимо того, что облегчают закручивание, врезаясь в почву, ещё и уплотняют её, служа опорой сваи.

При выборе винтовой сваи следует ориентироваться на такие показатели как:

• способ изготовления сваи (сварная или литая);
• диаметр лопастей (выбирается исходя из требования почвы на участке);
• диаметр ствола сваи;
• толщина стенок ствола;
• качество наконечника;
• наличие защитного слоя и его толщина.

От перечисленных характеристик зависит допустимая нагрузка на одну сваю и рекомендации по её установке. Ориентировочные значения популярных типоразмеров свай приведены в таблице:

Диаметр ствола сваи, мм	Толщина стенки, мм	Допустимая нагрузка т./шт.	Область применения
57	3	до 1	Парник, навес, беседка, крыльцо
76	3,5	до 3	Веранда, хоз.блок, забор
89	3,5	до 4	Каркасный дом
102	3,5	до 5	Дача (небольшие дома), гараж, баня из дерева
108	4	до 6	Дом из бруса или оцилиндрованного бревна, рубленный одноэтажный дом, двухэтажный каркасный дом, каменный забор
133	4	до 8	Дом из пористого бетона (газобетон и пенобетон), кирпича, двухэтажный бревенчатый дом.

Незаменимы, когда нет возможности сделать плотное свайное поле и нужно перераспределить нагрузку путем устройства железобетонного ростверка.

159 219 325 до 50 Сваи промышленного назначения

На выбор сваи оказывает влияние тип грунта и степень его промерзания, в частности: грунт сезонного промерзания (маркировка сваи ВСЛ) или вечномерзлый грунт (ВСЛМ). Влияние типа грунта и глубины залегания на несущую способность сваи показано на примере сваи диаметром 108 мм.

Специфичным представителем винтовой сваи является свая без острого наконечника (с открытым нижним концом). Она разработана для применения на песчаниках, плотных грунтах и в условиях вечной мерзлоты. Свая внутри полая и при закручивании заполняется почвой, что с одной стороны упрощает погружение сваи (исключает уплотнение и без того плотной почвы), а с другой – не требует бетонирования.

Характеристики свай без наконечника указаны в таблице:

Параметр	Значение
Диаметр, мм	219 или 325
Толщина металла ствола, мм	8-20
Длина сваи, м.п.	4-16 (с наращиванием)
Несущая способность, т./шт.	до 4,5
Стоимость, руб./шт.	от 4,5

Отдельно нужно отметить, что несущая способность винтовой сваи зависит от того, в каком состоянии она находится в почве. Если почва активная, металл начинает ржаветь, что ослабляет опору. При этом скорость коррозии зависит от нескольких факторов:

• деформация покрытия в процессе закручивания;
• толщина и качество нанесения защитного покрытия;
• тип грунта.

Скорость коррозии незащищенной сваи в почве разного типа показана в таблице:

Наиболее активно будет разрушаться видимая часть сваи, что потребует ее постоянной обработки.

Преимущества свайно-винтовых фундаментов

Основными преимуществами свайно-винтовых фундаментов являются:

• скорость монтажа: установить сваи под дом средних размеров можно всего за один день;
• нетребовательность к рельефу строительной площадки: даже на холмистой местности можно возвести винтовой фундамент без проведения земляных работ, а следовательно, и без нарушения ландшафта. Перепад высот участка компенсируется правильно подобранными длинами свай;
• возможность строительства на грунтах любого типа;
• легкость монтажа свай: в большинстве случаев их можно вкрутить в грунт вручную при помощи специального ключа;
• небольшая стоимость: свайно-винтовой фундамент обходится на 70% дешевле ленточного;
• независимость проведения строительных работ от времени года: винтовые сваи отлично вкручиваются в грунт при любой степени промерзания;
• возможность начала строительства надземной части здания сразу после монтажа фундамента.

  Основные виды свайных фундаментов

Немаловажное значение имеет и уменьшение объемов вспомогательных работ: в процессе монтажа свайно-винтового фундамента не образуется строительный мусор

Однолопастные сваи – самые распространенные в сфере частного строительства

Однолопастные сваи применяют для обустройства фундаментов на местности с грунтами, имеющими высокую несущую способность. Однако, используя этот тип изделий, особенно со сварными наконечниками, нужно быть готовым к тому, что они могут уйти в «срыв», достигнув критической нагрузки. При этом опоры теряют свою несущую способность, что негативно отразится и на целости обвязки фундамента.

Многолопастные изделия применяются для обустройства фундаментов на самых разных грунтах, в том числе и слабых. Они имеют высокую несущую способность и устойчивы к большим нагрузкам разных видов — вдавливающим, горизонтальным или выдергивающим.

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

1. Пропитайте деревянный брус антисептиком.
2. Уложите балку на торцевые площадки.
3. Состыкуйте брусья с минимальным зазором.
4. Зафиксируйте нижний венец саморезами.
5. Уложите поперечные брусья.
6. Соедините их с нижним контуром.
7. Гидроизолируйте древесину мастикой.
8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Определение длины и диаметра сваи

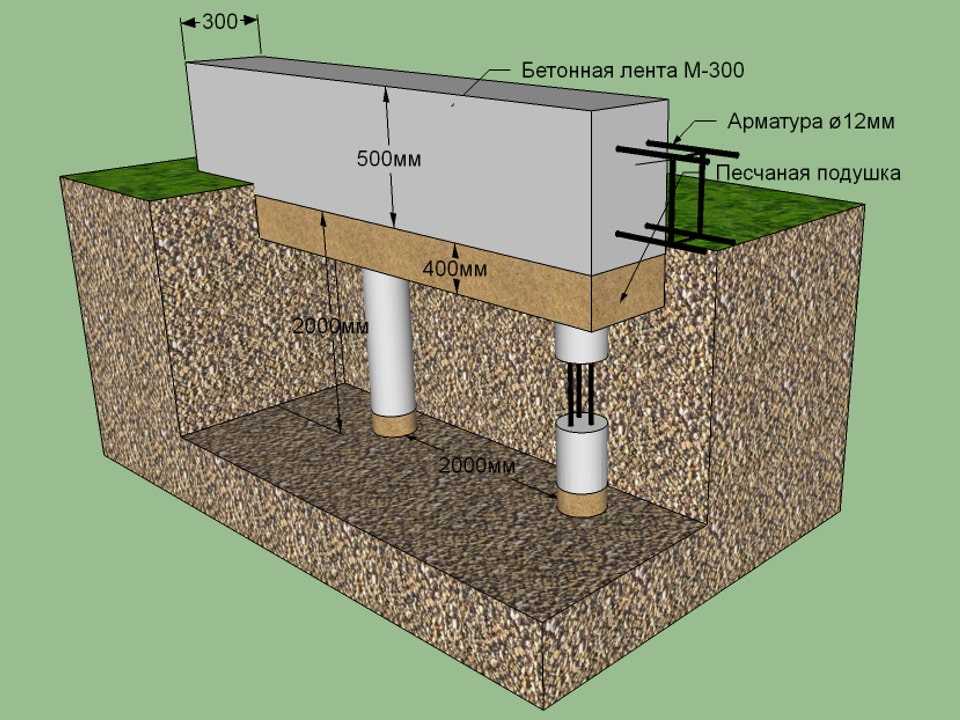

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

• длиной винтовой навивки и всей сваи;
• наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частьюГабаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

• характеристик почвы на месте строительства;
• глубины замерзания грунта;
• концентрации минеральных примесей в почве;
• уровня расположения твердых пластов;
• сопротивления грунта завинчиванию опоры;
• массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

• опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
• для средней полосы подойдут полутораметровые опоры;
• сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

• для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
• устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
• надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивкиНагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

• спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
• при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
• сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Для чего нужна обвязка ленточного основания

Монтаж обвязки и незаконченные работы

Основная работа была закончена, но оставалась ещё обвязка, которую делать надо обязательно. В то время деньги были уже потрачены, материалы закончились, но остался 1 куб бруса 150 на 150 мм. 8 штук бруса как раз хватило для этих целей. Первый венец уложили по всему периметру и по основным несущим перегородкам. Под брус на металлические оголовники подкладывали куски линолеума.

Крепление бруса к оголовнику делалось с помощью «глухарей» — больших саморезов диаметром 8 мм. и длиной 100 мм. со шляпкой под головку на 13. В углах брус соединялся под углом 45 градусов. Несущий брус под перегородки крепился к стеновому благодаря креплениям, сделанным из уголка. Нечто подобное продается в любом строительном магазине…

Плоскость основания получилась идеально ровной. Под оголовники для выравнивания бревна ничего лишнего не пришлось подкладывать. Хотя знаю, что многие строительные фирмы промышляют таким вариантом, чтобы исправить свои «косяки» (разный уровень высот в сваях).

Металлическую обвязку винтовых свай сделаю весной. Буду использовать уголок или квадратную профильную трубу. Результат моих действий вы увидите в других статьях блога. А в заключении хочется сделать некоторые выводы.

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме

Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой
