Беседка из металлопрофиля: чертежи и размеры – Советы по изготовлению

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

• квадрата;
• прямоугольника;
• многоугольника;
• круга.

Конструкция крыши представляет собой пространственную систему в виде:

• арки;
• одного, двух или четырех скатов;
• шатра;
• купола;
• конуса;
• каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Шарообразная металлическая беседка

Каркас монтируют из профиля круглого или квадратного сечения, уголка, арматуры. Кованые витые столбы, ажурные металлические детали одновременно украшают строение.

Традиционный каркас состоит из опор, горизонтальных связей, крыши. Но возможны варианты, когда в одну конструкцию соединены лавочки, стол и мангал.

Для покрытия используют кровельные материалы:

• металлическую или мягкую черепицу;
• асбестовый или пластиковый шифер;
• профлист;
• ондулин;
• непромокаемый текстиль.

Проемы для стенок могут быть открытыми, заполненными наполовину или полностью. В этом случае в беседку ведет дверь. Материалы для ограждения — дерево, поликарбонат, стекло, композиты, металл.

Место для отдыха украшают коваными ажурными решетками, вьющимися растениями, цветами, подсветкой.  Плетеная мебель, текстиль, декоративные детали создают уют. Для устройства пола используют тротуарную или керамическую плитку, террасную или обычную доску, бетон.

Строим своими руками

При желании и некоторых строительных навыках беседку-навес можно сделать своими руками, не прибегая к помощи специалистов или покупке дорогих вариантов материала. Строительство проходит в несколько несложных этапов, занимает немного времени, и при наличии инструмента и необходимого количества материалов вы уже к вечеру сможете стать обладателем симпатичного места для дачного отдыха.

• Опорные столбы устанавливаются на очищенную ровную площадку. Для этого необходимо снять верхний слой земли, удалить дерн. Участок засыпается песком или гравием, выравнивается при помощи граблей.
• После этого по периметру площадки вкапываются опорные столбы в количестве не меньше четырех. Чем больше будет размер навеса, тем больше потребуется столбов для прочного удержания кровли или тента. Оптимальное расстояние между столбами варьируется от полутора до двух метров. В качестве материала используют деревянный брус, металлические прутья или цементно-асбестовые трубы небольшого диаметра. Для лучшей устойчивости опоры можно залить цементным раствором, тогда вашей беседке не страшны будут зимние ветра и снегопады.
• Опорные балки (каркас) для навесного полотна выбираются в зависимости от типа кровельного покрытия. Безусловно, чем тяжелее кровельный материал, тем прочнее должны быть перекрытия. Это относится к металлочерепице, шиферу и деревянному настилу. По этой причине тяжелый кровельный материал редко используется при сооружении беседок-навесов.
• Современный рынок предлагает огромное количество легких качественных материалов для навеса, которые не будут утяжелять конструкцию: поликарбонат, полиэстеровое полотно, брезент. Если беседка выполнена в эко- или этно-стилях, то для создания крыши можно использовать ротанг или камыш.

Монтаж несущего каркаса и кровли

Проще всего монтировать каркас собранными заготовками. Работы выполняйте в следующей последовательности:

• Для квадратной или прямоугольной беседки потребуется собрать две заготовки, желательно по длинным сторонам сооружения. Для шестиугольной нужны три таких элемента.
• Нарежьте опорные столбы по требуемым размерам. Соедините их перемычками на уровне нижней и верхней обвязки, а также на высоте около 80 см от предполагаемого уровня пола. К нижней части опорных столбов желательно приварит опорные пятки.
• Установите собранную сторону на опорный фундамент. К оголовкам свай каркас приваривают или крепят при помощи болтов. К бетонному основанию прикрепите конструкцию анкерами.
• Соедините между собой все установленные элементами перемычками на тех же уровнях — верх, низ и 80 см от пола.
• Стропильные конструкции также варят на земле. На небольшую беседку крышу поднимают вручную и приваривают к верхней обвязке конструкции. Для больших сооружений стропильную систему придется разделить на несколько сегментов и монтировать их отдельно. Это позволит не привлекать подъемную технику для монтажа крыши.

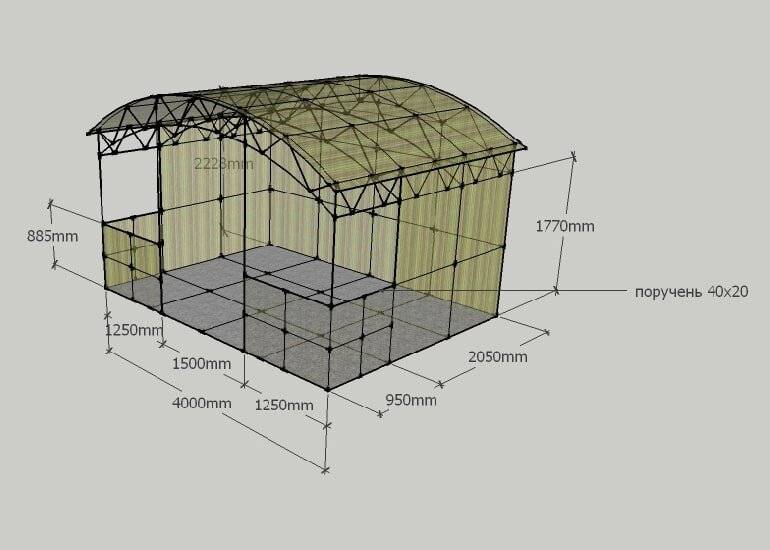

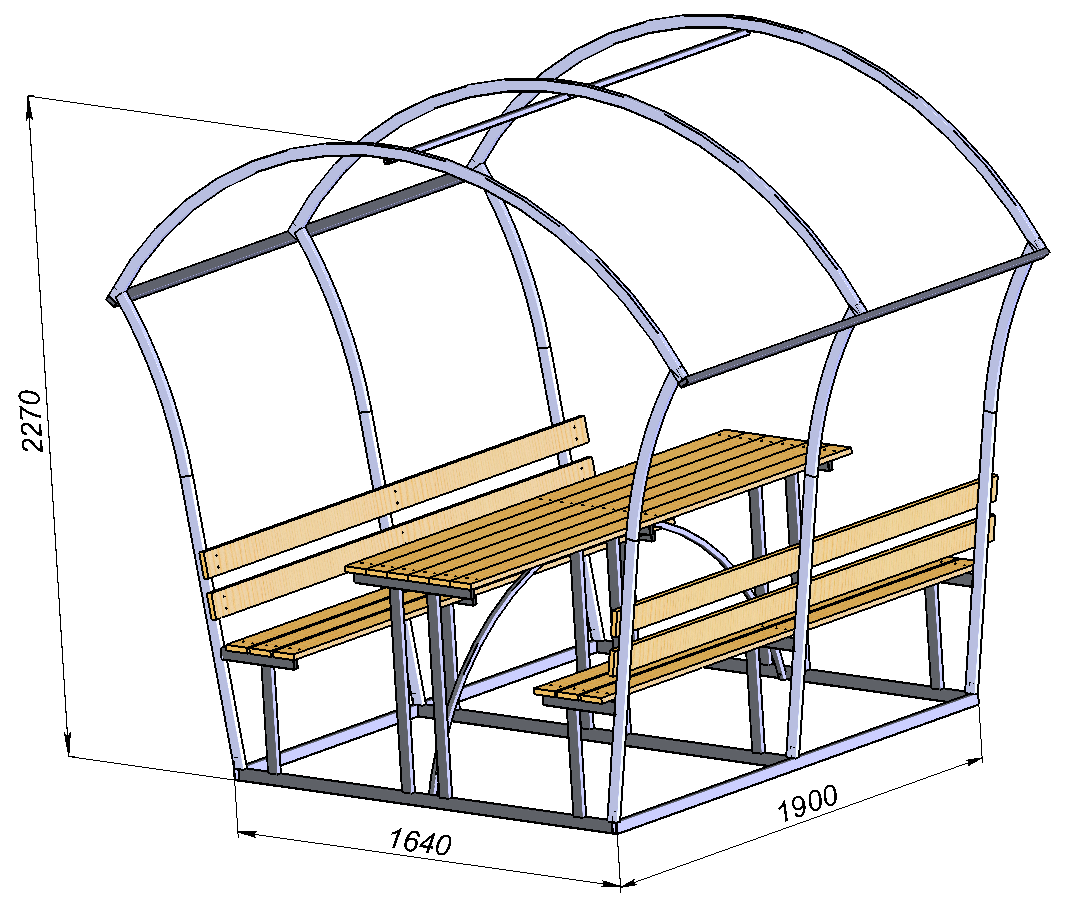

Чертеж простой беседки из профильной трубы и поликарбоната

Как сварить беседку из металлопрофиля своими руками

Строительство беседки из профильной трубы пошагово

Первый шаг на пути возведения металлической конструкции – выбор ее типа. Она может быть открытой, полузакрытой или полностью закрытой, с освещением или без него. Для этого составляется проект постройки.

Проектирование

Эскиз можно набросать от руки, или поручить его разработку профессиональному дизайнеру. На данном этапе следует определиться с размерами конструкции. Высота сооружения должна немного превышать средний рост человека (180-200 см), ширина входного проема должна быть не меньше ширины входной двери (около 1 м).

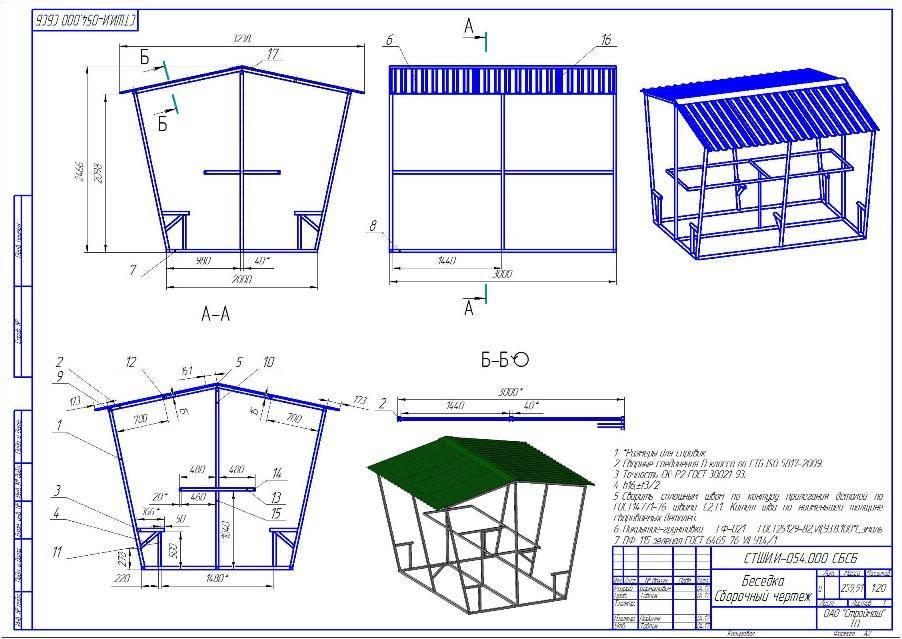

Подробный чертеж металлической беседки

Для монтажа железной конструкции понадобятся:

• профильные трубы сечением 50х50мм и толщиной стенок 2-4 мм для каркаса;
• железные прутья или трубы сечением 20х40 мм для поперечных элементов обрешетки;
• кровельное покрытие;
• электроды, сварка;
• болгарка, сверла по металлу;
• шуруповерт, саморезы.

Подготовительные работы

Далее приступают к подготовке места под установку беседки из метала. Это может быть участок возле водоема, в тени деревьев, или вблизи дома – главное чтобы оно было живописным и комфортным для отдыха. На выбранном участке снимают верхний слой грунта (15-20 см) и выравнивают основание. Поскольку металлическая беседка имеет небольшой вес, для нее будет достаточно столбчатого фундамента.

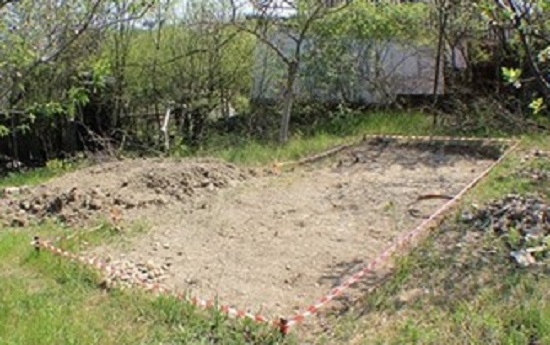

Подготовка площадки под беседку

Далее приступают к установке столбчатого фундамента – основания беседки. Для этого по углам площадки выкапывают ямы глубиной 50-70 см, в которые засыпают слой щебня (20 см) и заливают бетоном опорные профильные трубы.

Подготовка площадки под беседку

Формирование металлического каркаса

После установки вертикальных металлических стоек приступают к креплению горизонтальных поперечин. Для этого можно использовать железные прутья, или трубы меньшего сечения. Металлические элементы можно соединять между собой путем приваривания, либо при помощи болтов и саморезов. Поперечные трубы для ограждения конструкции устанавливают на высоте 1-1,2 м. А верх опорных столбов скрепляют при помощи верхней обвязки.

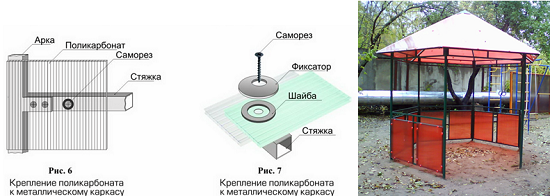

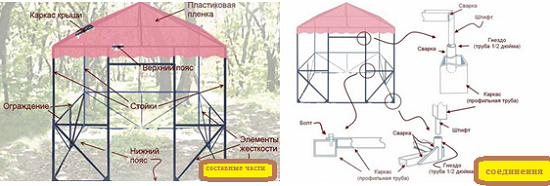

Способы крепления элементов беседки из металла, фото-чертежи

Далее приступают к монтажу каркаса под крышу. Чтобы на ней не задерживались осадки, поперечные лаги крепят под углом (30-45 градусов). Для двускатной крыши выполняют несколько опорных треугольников, которые связывают общим профилем по верхней точке, а их основания соединяют с основным каркасом беседки.

Сооружение каркаса металлической беседки для дачи, фото

Кровля

Одним из самых простых и экономичных вариантов кровли для беседки является поликарбонат. Для крыши беседки подойдет сотовый поликарбонат толщиной 8 мм. Крепиться он на специальные болты с термошайбами. Для этого листы поликарбоната режут на необходимые размеры, а в трубах просверливают отверстия под крепления. Торцы поликарбонатных листов можно закрыть специальными планками – это обеспечит их дополнительную защиту и придаст более опрятный вид. В результате мы получаем довольно уютную и недорогую беседку, которую осталось только оборудовать скамейками или другой мебелью для полноценного отдыха.

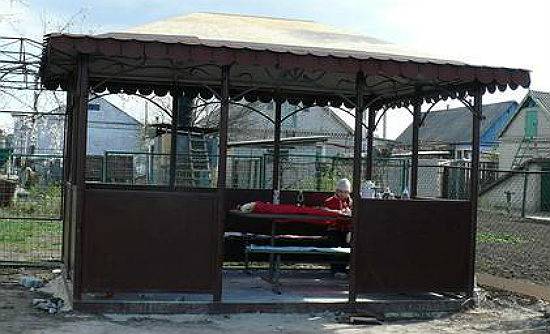

Готовая беседка из металлопрофиля своими руками

Беседки из метала на даче – признак хорошего вкуса хозяев участка. Они станут гармоничным дополнением ландшафтного дизайна, надежным иуютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи.

Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций

Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.

Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.

Эскиз открытой беседки возле водоема

Составить рабочий проект максимально корректно позволят некоторые рекомендации:

• выбирают тип сооружения: открытый или закрытый;
• тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
• выбирают место будущей постройки на территории участка;
• габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
• включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;

3D-проект прямоугольной деревянной беседки

• если предполагается закрытая постройка, прописывают схему вентиляции;
• отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
• описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
• отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
• указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
• выполняют схемы электропроводки и водоснабжения;

Проект оригинальной беседки с печью-мангалом

• разрабатывают план размещения светильников, мебели и оборудования;
• составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.

Выбор места и оборудование площадки

Приступаем к определению наилучшего места расположения на придомовой территории. В случае наличия водоема – есть смысл расположить беседку на верхней кромке берега. Постройка должна находиться на хорошо просматриваемом участке, поскольку является украшением всего ландшафтного дизайна.

Закончив с выбором места, приступаем к подготовке площадки. Для этого в соответствии с составленным планом потребуется снять дерн с почвы по ее периметру и нанести разметочные линии. Далее выкапываем углубления по количеству опорных столбов глубиной 50–60 см.

В качестве стоек очень часто используют профиль с длиной, учитывающей промежуток трубы в подготовленной яме. Оптимальные значения сечения будущего опорного элемента варьируются от 80×80 мм с толщиной стенок от 2,5–3 мм. Для придания большей устойчивости нелишним будет к опорам наварить пятки.

Пошаговый процесс

Важный вопрос – подготовка подходящих инструментов. Для работы с профильными трубами понадобятся:

• дрель по металлу с комплектом сверл;
• машинка для шлифования поверхностей;
• сварочный аппарат (и тот, кто умеет с ним обращаться);
• саморезы и термошайбы для скрепления металлических деталей.

Для самой постройки нужны швеллерные балки, а для закладки фундамента штыковая лопата. Дальнейшие работы выполняются в несколько этапов:

• формируется надежная основа;
• создается каркас – нижняя обвязка, опорные столбы, верхняя обвязка;
• монтируется кровля и пол;
• стены обшивают подходящим материалом;
• организовывают внутреннюю и внешнюю отделку.

Фундамент и нижняя обвязка

Сначала площадку нужно подготовить. Для этого по всей площадке снимается верхний слой почвы, удаляются корни. Согласно выбранной схеме на участке наносится разметка – вбиваются колышки в местах предполагаемых опор, натягивается бечевка по периметру будущей постройки.

Чертеж будущей беседки надо сделать обязательно

На выбранных точках выкапываются ямы глубиной в полметра. Если в роли опорных столбов вступает профтрубы, их длину подбирают с учетом промежутка, который будет углублен в яму. Оптимальное сечение труб для опор – 8х8 см (или больше), толщина стенок – 3 мм. Рекомендуется приварить к торцам своеобразные «пятки» для повышения устойчивости.

Вкапывание опор организовывают по следующим правилам:

• создается водонепроницаемая подушка из песка и щебня;
• яму со вставленным столбом засыпают камнями, трамбуют, затем равняют и заливают бетонной смесью.

Выждав время, необходимое для схватывания бетона, формируют сварную нижнюю обвязку, которая станет опорой для будущего каркаса беседки. От поверхности отступают на некоторую высоту, затем приваривают по периметру и по центру трубы сечением 6х6 см. Центральная часть обвязки также должна опираться на бетонную опору.

Каркас и стены

Для беседки понадобится 4, 6 или 11 опорных стоек, в зависимости от выбранного проекта (число совпадает с числом скатов крыши). Приводим пошаговую инструкцию монтажа:

1. Сначала сваривают главные стойки, одинаковое количество с каждой стороны.
2. Для дверного проема понадобятся 2 стойки.
3. Вертикальные столбики соединяют горизонтальными перемычками, образующими обвязку каркаса.
4. Готовые столбики чистят, обезжиривают, после красят.

Для открытых беседок стены не требуются, для обшивки закрытых построек имеются варианты:

• профлистами с глухой стороны и евровагонкой на видном месте;
• декоративной обрешеткой со всех сторон;
• разноцветным поликарбонатом.

Крыша и пол

Для напольного покрытия подойдут традиционные доски размерами 4х10 м и длиной 6 м. Их удобно делить пополам, подобрав подходящие габариты беседки, чтобы доски ложились без остатка.

Кровля формируется односкатная, двускатная, четырехскатная или изогнутой формы (шатер, купол), хотя последний вариант реализовать сложнее.

Собирают каркас кровли на земле, затем поднимают и приваривают на верхней обвязке. Подойдут профильные трубы 2х4 см. Места сварок зачищают, затем поверху с помощью саморезов монтируют кровельный материал – поликарбонат, шифер и пр.

Декорирование

Хотя каркас из труб и надежен, красивым его не назовешь. Простейший декор предполагает обычную покраску с использованием устойчивых к свету и осадкам красок.

После завершения строительства, беседку декорируют по своему вкусу

Более сложное декорирование можно сделать с помощью сварных или кованых решеток.

В самом конце в беседке:

• устанавливают столик со скамейками (их тоже можно изготовить своими руками);
• организовывают клумбу по периметру;
• развешивают легкие шторы.

Смотрите так же: как сделать стол в беседку своими руками.

Мы специально не рассматривали в предлагаемом самодельном проекте вариант с возведением печи или мангала в центре беседки. Такая возможность увеличивает функционал легкой постройки, превращая ее из места для отдыха в летнюю кухню, столовую и место для пикника.

Из какого металла изготовить металлическую беседку?

Выбор металла для беседки самая важная часть в строительстве. На рынке представлено огромное количество различных материалов. Не редкость, например, алюминиевая беседка. Как же не растеряться и выбрать металл, который прослужит долгое время?

Есть фирмы, которые предоставляют готовые металлоконструкции для дачи. Можно рассмотреть вариант приобретения беседки для дачи металлические с поликарбонатом от завода. После покупки их нужно просто правильно собрать. Но можно закупить материал самостоятельно.

Чаще всего беседки из металла делают из профильной трубы. Беседка из металлопрофиля для дачи оптимальное решение, когда стоит задача экономии бюджета. Слишком толстые трубы покупать не стоит, толщина стенок трубы должна быть примерно 2-3 миллиметра. Можно купить круглые трубы, но они должны быть не слишком толстыми.

Профильные трубы

Профильные трубы довольно дорогие, круглые стоят на порядок дешевле. Однако работать с ними сложнее. Если это первый опыт в строительстве, то лучше покупать профильные трубы.

Круглые трубы нужно обваривать и желательно, чтобы шов был красивым и ровным.

Стальные трубы намного прочнее. Они идеально подойдут для конструкции, которые не разбираются на зиму. А вот алюминиевый материал хорош для разборных беседок. Данный материал легкий и разбирать его будет легко. Но зато стоить такая беседка будет дороже.

Можно, конечно, выбрать железо. Но неразборная беседка быстро заржавеет. Ее придется дополнительно окрасить.

Кованые беседки смотрятся очень красиво. В данном случае лучше всего приобрести готовую конструкцию и просто собрать ее. Обычно беседки из кованых элементов стоят довольно дорого.

Как сварить беседку из металлопрофиля своими руками

Беседка из металла фото, чертежи и поэтапная инструкция изготовления которой описаны ниже, имеет прямоугольную форму 3*4 м, высотой 2,7 м, крыша – вальмовая, конструкция собирается из металлопрофиля разного сечения.

Парапет беседки можно сделать из готовых кованых решеток, зашить деревом или поликарбонатом

Строительство беседки для дачи из металла начинается с расчистки участка под фундамент. Уберите мусор, перенесите разметку с чертежей на местность, по углам натяните веревку, проверьте геометрию углов.

Как сделать фундамент

Снимите верхний слой грунта. Выкопайте ямы под столбы, глубиной 500-700 мм. В нашем случае это 12 столбов, как показано на схеме ниже.

Фундамент, схема размещения столбов

Столбы можно выложить из кирпича или блоков, в таком случае не забудьте про армирующую обвязку через каждые 3-4 ряда, так же можно использовать асбестовые трубы или готовые бетонные блоки. Мы же будем заливать монолитно-бетонные опоры. На дно ямы насыпьте гравий 100 мм, песок 100 мм, утрамбуйте. Свяжите из арматуры каркас столба, достаточно 4 ребристых прутов 8-10 мм, можно и просто повтыкать арматуру в землю, но в таком случае она быстро проржавеет.

На дно ямы, на подушку, налейте бетон, толщиной 70-100 мм, установите в него подготовленные арматурный каркас, обмотайте его на 2 слоя рубероидом, залейте бетон, чтобы столб был на 100-200 мм выше уровня земли. В середину столбов воткните пруты, чтобы они торчали наружу. К ним будем привязывать каркас беседки.

Бетонные столбы можно нагружать через 28 дней, когда раствор полностью встанет

Установка металлического основания

Для вертикальных опор возьмем квадратные металлические столбы 100*100 мм, но подойдут и меньшего сечения. Вертикальные стойки установите на столбы фундамента и закрепите анкерами, дополнительно приварите к заранее выпущенной из фундамента арматуре.

Для увеличения точки опоры и надежности крепления, с одного торца столбов наварите подошву

Столбы по периметру снизу по периметру и средние целесообразно связать швеллером 100*100 мм. Сверху опоры обвязываем прямоугольной трубой, с сечением 40*40 мм, 40*60 мм, центральные опоры так же связываем между собой. Остается изготовить стропильную систему.

Стропила варятся на земле, из трубы 20*20 мм. Можно собрать целиком, а затем поднять краном. А можно изготовить фермы по частям. Отдельно варим коньковый брус, на фото прямоугольник посередине, затем угловые фермы. По месту (на верху) стропильная система дополнительно связывается металлическими трубами.

Стропильную систему можно сделать как из металла, так и из дерева

Металлокаркас очищаем от ржавчины, окалины и масляных пятен, грунтуем и красим. Сверху стропила обшиваем фанерой, толщиной 12 мм, влагостойкой, и на нее стелем мягкую кровлю.  На пол укладываем лаги, деревянные бруски 50*100 мм, их зашиваем шпунтованной доской или декингом.

Металлические беседки своими руками можно декорировать коваными элементами или деревом, здесь все зависит от дизайна металлоконструкций и от бюджета на стройку

Процесс возведения

Первое, что необходимо сделать – подготовить площадку. Ее выбирают с учетом расположения соседей, от забора беседку устанавливают не ближе 1 м. Если в беседке предусмотрено ставить мангальную систему, то строение должно быть удалено на 2-3 м.

Площадку выравнивают, снимают дерн, засыпают щебнем и песком, хорошенько утрамбовывают. Можно выложить «подушку» только под основание блоков, которые выступают в роли фундамента.

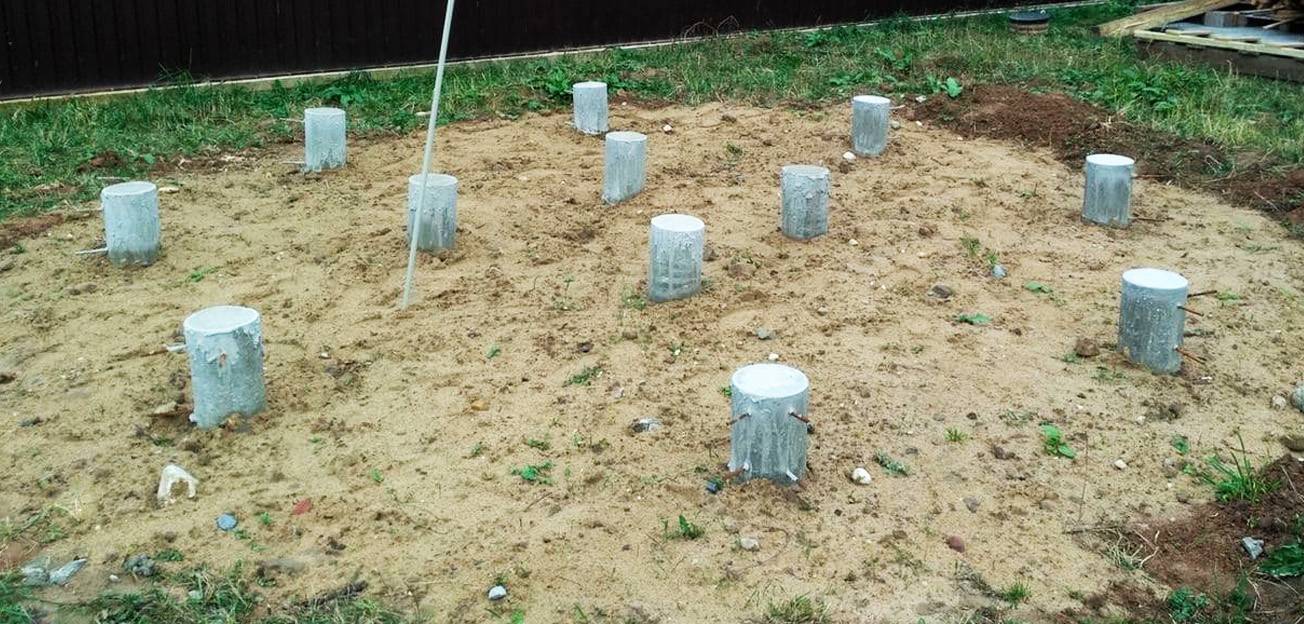

Фундамент

Для фундамента под беседку не нужно использовать нечто монументальное. Ленточное основание может потребоваться только в том случае, когда внутри устанавливается капитальный мангальный комплекс из кирпича, с вытяжкой, а стены – сплошные с окнами и дверью. Но тогда беседка скорее будет позиционироваться как летний домик.

Каждый столб (блок) вымеряют уровнем, если один из них выше или ниже, то под основанием углубляют, либо добавляют «подушку». Чтобы выравнить блоки относительно друг друга на них кладут длинную доску и строительный уровень устанавливают в разных ее местах.

Для гидроизоляции на каждый блок выкладывают рубероид с отвесом в каждую сторону на 15-20 см. Он выступает как гидроизоляционный материал, защищающий нижнюю (деревянную) обвязку.

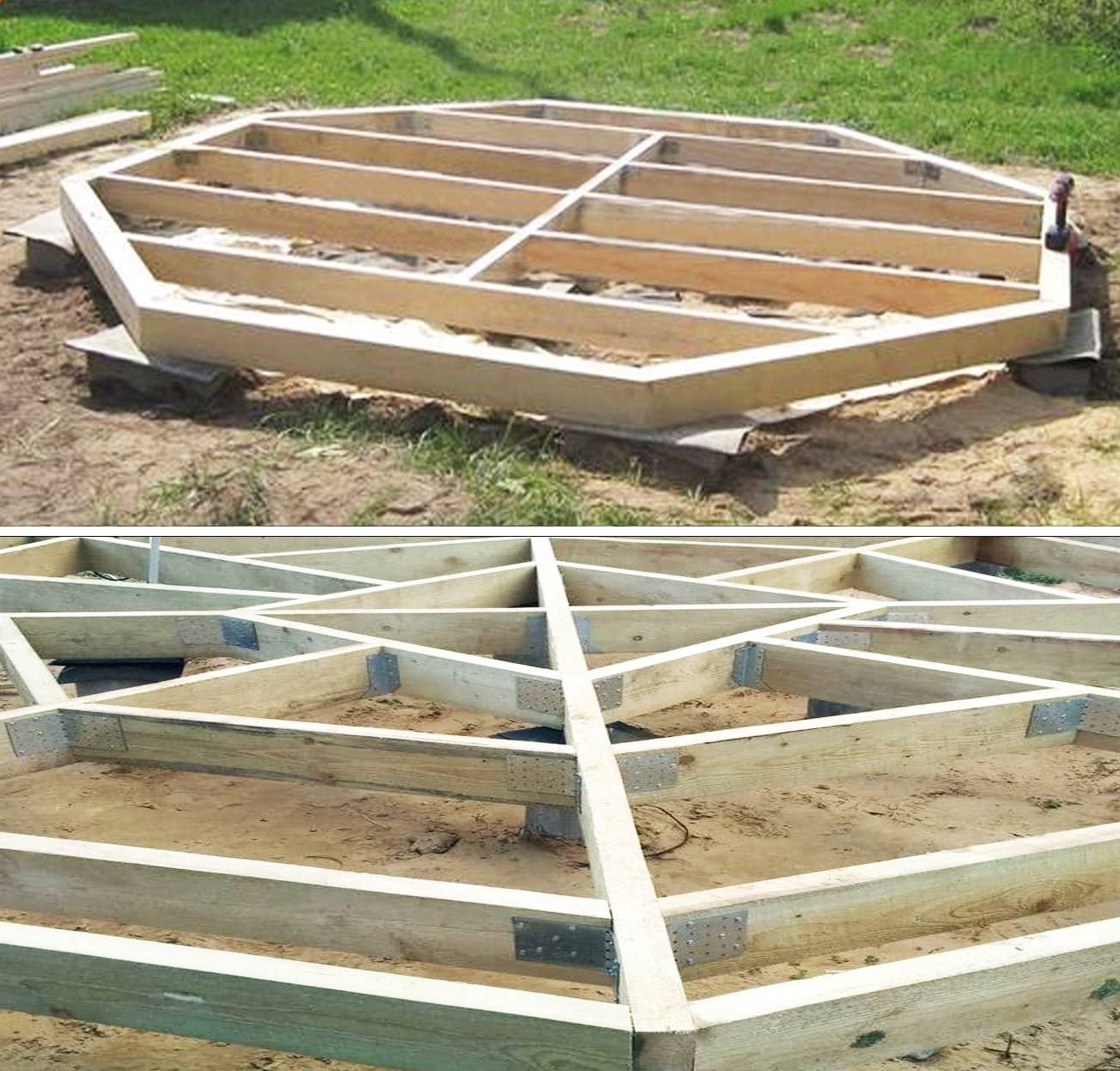

Нижнее основание

Нижняя обвязка беседки состоит из бруса 100-100 мм. Потребуется восемь штук, концы которых выпилены под углом, чтобы была возможность скрепить основание. Изнутри используют 8 уголков, выгнутых под углом в 135о.

Так как стальных уголков в 135о не бывает, приобретают стандартные с прямым углом и выгибают самостоятельно. Все крепится на саморезы по древесине.

Устойчивость конструкции придает поперечная балка, ее проводят поперек основания, далее крепятся остальные лаги. Для них берется брус 100*50 мм или половая доска «пятидесятка», поставленная на ребро. К основному брусу внутренняя конструкция также крепится на уголки и саморезы.

Все деревянные элементы обязательно обрабатываются специальной пропиткой-антисептиком, которая предотвращает гниение.

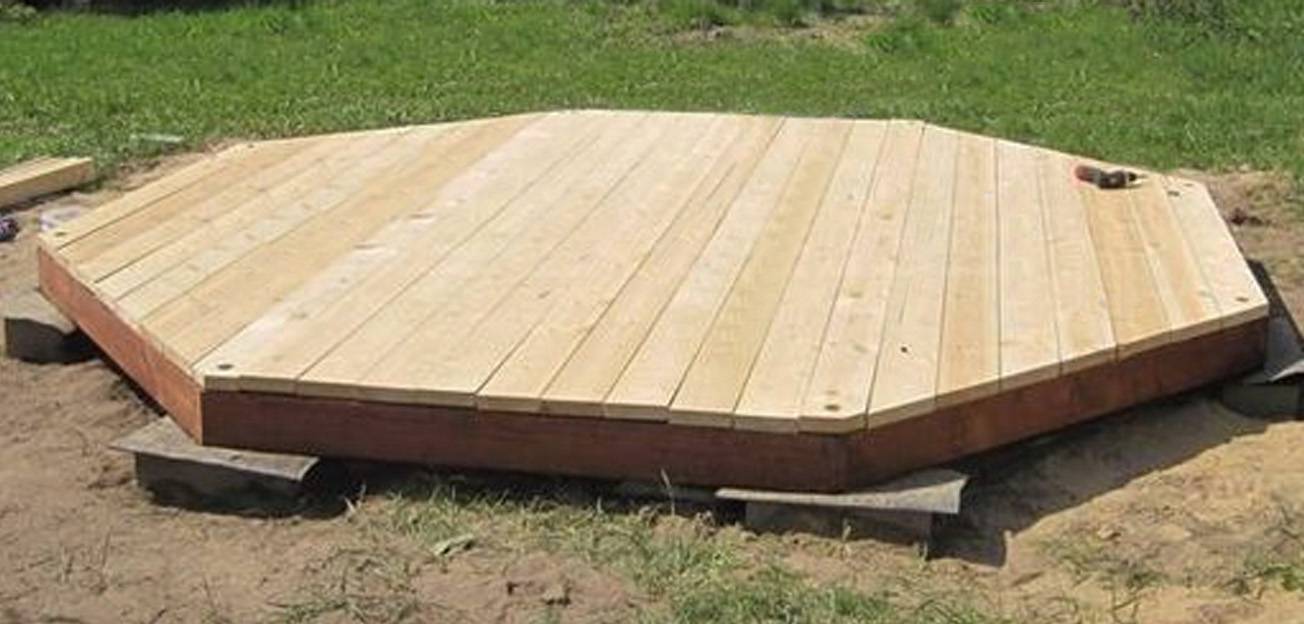

Пол

Половые доски берут «дюймовку» (150*25 мм). Существует негласное правило – настил пола начинают от входа, то есть первую доску кладут на брус, где в дальнейшем планируется сделать вход в беседку. Остальные доски располагаются строго за ней.

После того, как все доски настланы, выступающие концы аккуратно обрезают. При необходимости проходят шлифовальным кругом, чтобы убрать неровности по краям.

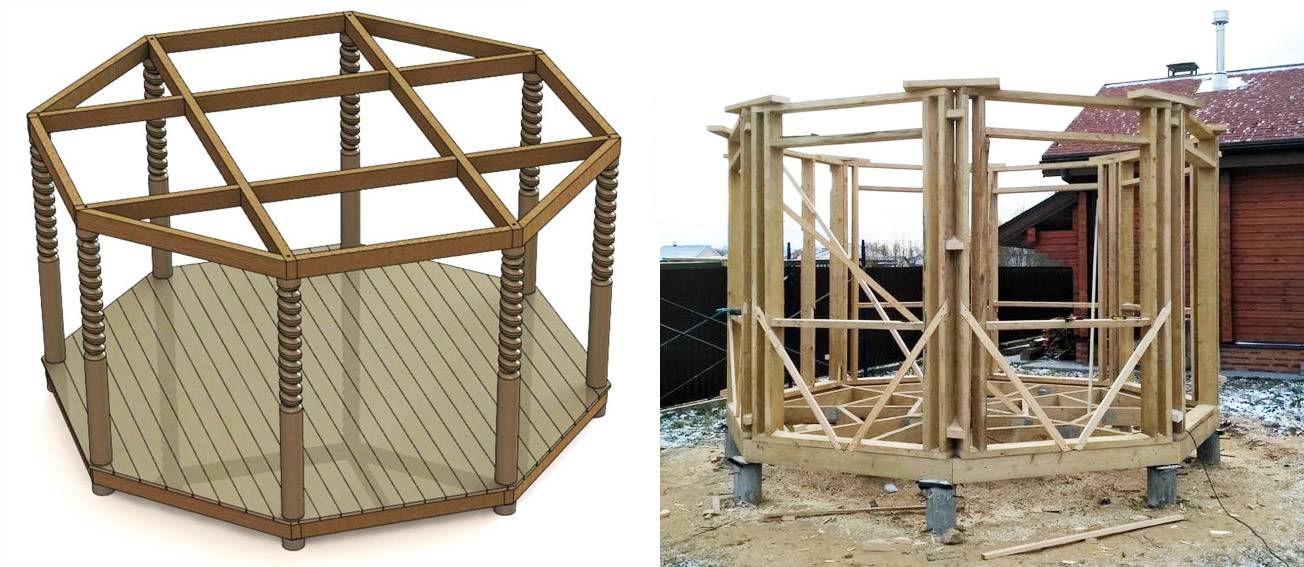

Как поставить каркас

В качестве опорных столбов используют брус 100*100 мм. Столбы ставят в каждый угол восьмигранника и крепят на стальные уголки снизу и сверху, к верхнему восьмиграннику-обвязке. Обязательно сверяют по уровню, иначе устойчивость крыши будет сомнительной.

Формирование верхней обвязки

Каркас верхней обвязки (8-мигранник) собирается аналогично нижнему, затем конструкцию, при помощи уголков, крепят на столбы.

Крыша

Ее обустройство схоже со строительством 4-х скатной крыши. Единственная сложность – каждая доска стропильной системы выпиливается индивидуально и устанавливается по одной. Это сложно, т.к. самостоятельно придется спускаться и подниматься ни один раз.

Первыми крепятся к верхней обвязке стропила над брусом-стойкой. Крепеж осуществляется при помощи уголков и шурупов.

Для дополнительной опоры устанавливают поперечный ригель, формируя «жесткий треугольник». Соединение досок в верхней точке и у обвязки делается согласно рисунку:

Для обрешетки подойдет доска –«дюймовка» (150*25 мм). Сверху вырезается и монтируется лист ОСП. Далее – мягкая кровля. Если вместо нее предусмотрено крепить профлист, поликарбонат, то ОСП не нужно.

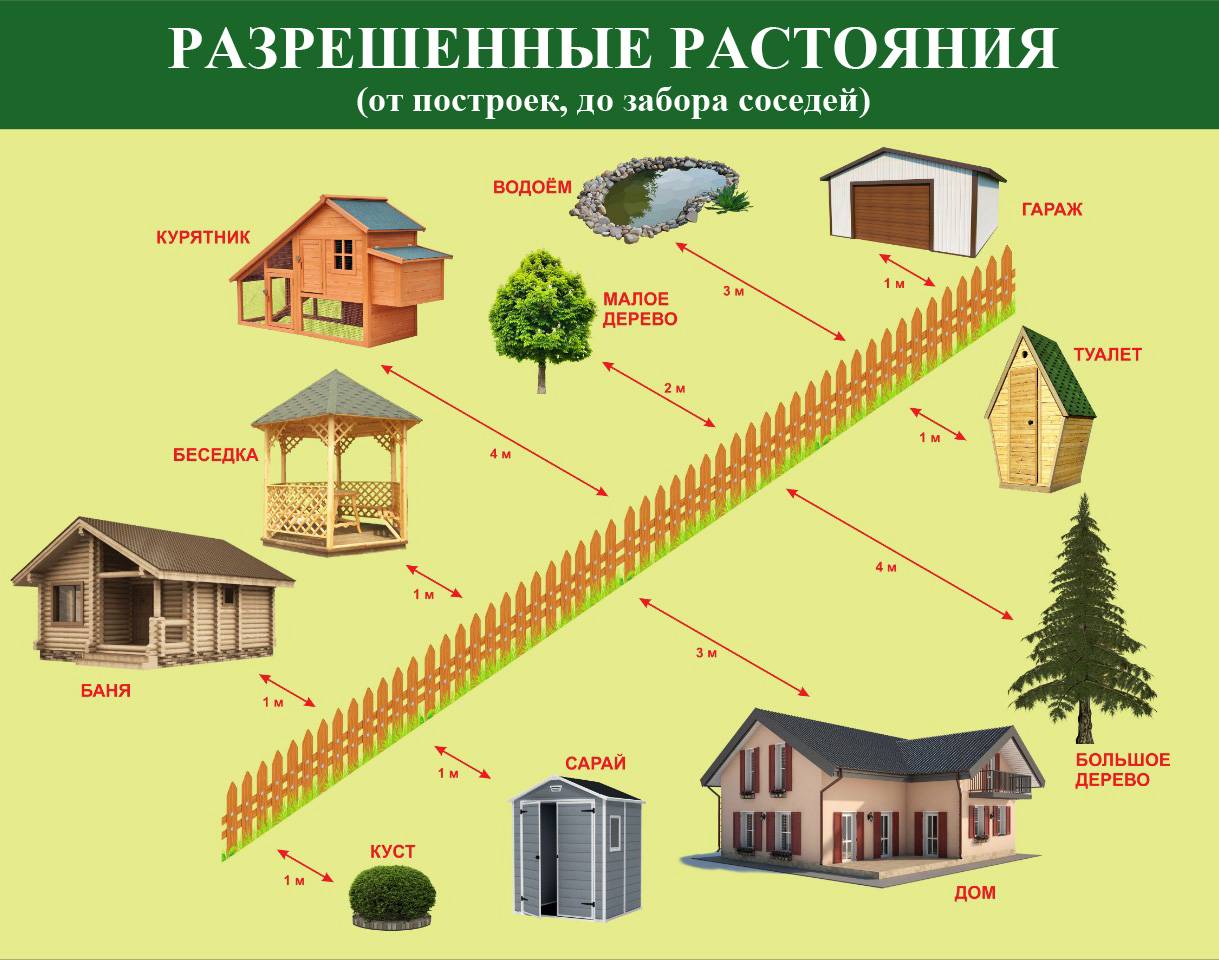

Выбор места

В первую очередь важно правильно выбрать место. Казалось бы, ну что здесь думать – строй где хочется

Однако, комфортное времяпровождение по большому счёту будет зависеть именно от удачного размещения.  Кроме дизайна желательно учесть ещё несколько факторов:

Однако, комфортное времяпровождение по большому счёту будет зависеть именно от удачного размещения.  Кроме дизайна желательно учесть ещё несколько факторов:

• Отдалённость от дома. Просто так, от нечего делать в беседке сидеть никто не будет, чаще всего нахождение в ней связано с «активным» отдыхом. Пожалейте хозяек, если беседку разместить слишком далеко от дома – им гарантированы многокилометровые пробеги.
• Возможность обеспечить минимальное благоустройство – подвести воду и обеспечить её отвод. Снова элементарная забота о женской половине. Ополоснуть продукты, вымыть руки – вода необходима всегда, даже сравнительно простая беседка должна доставлять максимальное удовольствие.
• Возможность устроить кострище, установить мангал, барбекю. Открытый огонь обязывает соблюдать меры безопасности. Лучше сразу исключить любое воспламенение от случайной искры, желательно учесть наиболее частое направление ветра, сквозняка.
• Удалённость от «посторонних» глаз. Чтобы в беседке действительно была возможность отдохнуть, или наоборот развлечься. Не стоит размещать её слишком близко к соседям, иначе Вы постоянно будете в центре внимания.

Определившись с местом, можно сразу его подготовить: расчистить, предусмотреть возможность устройства дренажа дождевой воды. Если всё устраивает, переходим к этапу чертежей и расчётов.

Разборный вариант

Это сборная установка, где каркас сделан из квадратных или прямоугольных трубопрокатных изделий. Для навеса на такую беседку применяют пластик или водонепроницаемые ткани. Такая установка имеет ряд существенных преимуществ:

• Простая сборка. С легкостью справятся даже неопытные новички.
• Быстрота монтажа. Собрать такую конструкцию можно за несколько часов.
• Пользоваться таким сооружением можно с ранней весны до поздней осени. Пластик защищает от вредного воздействия ветра и дождя. Чтобы защитить беседку достаточно разобрать ее и спрятать на хранение.
• Еще одним существенным достоинством становится мобильность. Эту беседку при желании можно легко убрать и переустановить.
• Для данного сооружения не нужно подготавливать фундамент, и брать трубы большого диаметра.

Как выбрать место для металлической беседки

Размещать зону отдыха нужно на абсолютно ровном месте – конкретно в случае установки металлической беседки нужно тщательно разровнять грунт. И мало просто разровнять – необходимо тщательно его утрамбовать специальным приспособлением из дерева.

Трамбовка грунта – простейший вариант подготовки площадки под монтаж металлической беседки.

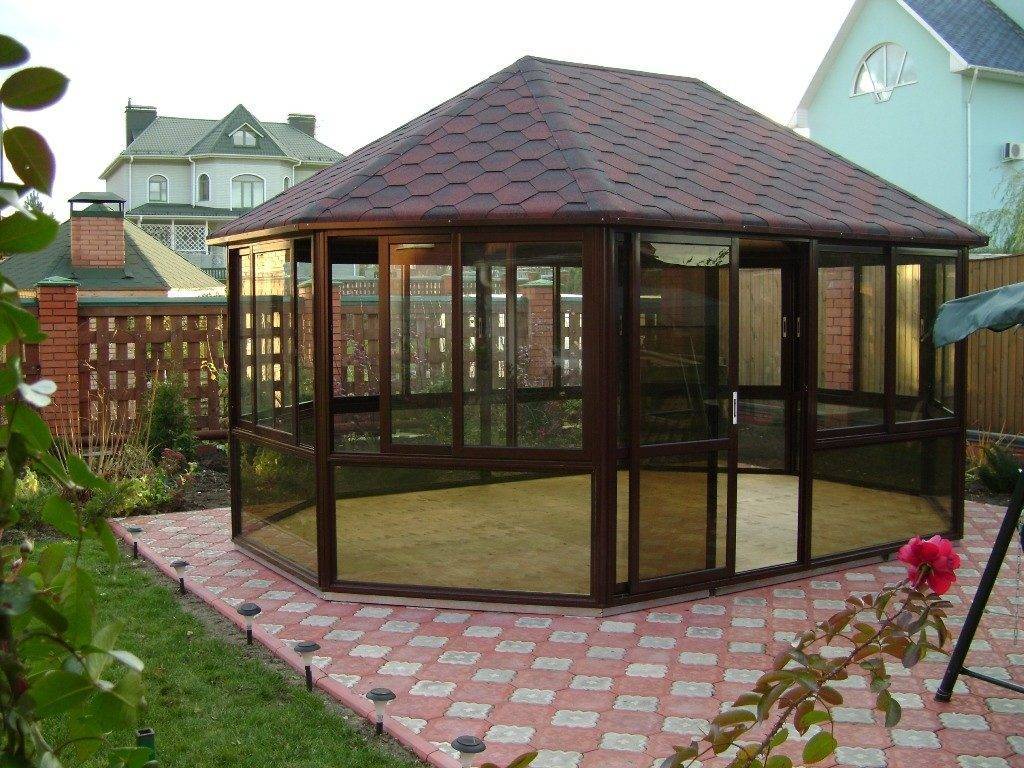

Специалисты же рекомендуют предварительно выложить площадку тротуарной плиткой – таким образом будут достигнуты две цели:

• металлическая беседка будет стоять более жестко, нет опасений ее перекоса в период дождей;
• если понадобится переместить металлическую беседку в другое место, то на ее месте останется ровная, чистая площадка.

Вторая цель уместна в том случае, если металлическая беседка будет делаться в сборно-разборном варианте. Кстати, такие конструкции отличаются практичностью – на зиму все убирается, что автоматически продлевает срок эксплуатации беседки, но есть и недостатки  сборно-разборной конструкции – крепления между металлическими фрагментами осуществляется с помощью болтов и гаек, а постоянные откручивания/прикручивания ускоряют коррозийное поражение металла.

Если предполагается возводить открытую металлическую беседку, то позаботьтесь об ее защите от ветров – это может быть забор, живая изгородь из декоративных кустарников, густые посадки вьющихся растений.

В случае строительства закрытой металлической беседки можно выбрать любое место для ее расположения, но предусмотрите подход к месту отдыха – это может быть садовая дорожка из камня или деревянных плашек.

Беседка из профильной трубы с односкатной крышей

Подготовка к строительству

Выбор профильной трубы

При поиске следует обращать внимание на три важных показателя:

Форма трубы роли особой не играет (квадратная или прямоугольная)

Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

• Нижнее основание: 60*60*2 мм.
• Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
• Верхняя обвязка: 40*40*2 мм.
• Ферма: 60*40*2 мм.
• Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось .

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

Важно определиться с формой и размерами будущей постройки. Обшить металлическую беседку можно любым материалом, вплоть до профнастила

Из бюджетных вариантов всегда можно использовать поликарбонат.

Возведение беседки

Первым этапом при возведении беседки из профиля своими руками является устройство фундамента – как правило, свайного или столбчатого. Для этого сначала выкапывают ямы под опорные стойки, устанавливают сами конструкции, засыпают углубления камнями или колотым кирпичом и заливают цементно-песчаным раствором.

Следующий этап – устройство металлического каркаса, который крепится к опорам и размещается таким образом, чтобы не мешать проходу в беседку – то есть выше уровня человеческого роста в районе двери. Этот момент должен учитываться ещё на стадии составления чертежа.

При создании обшивки конструкции чаще всего используют полимерные материалы. А крышу устанавливают на обрешётку из металлопрофиля. Самой простой конструкцией при самостоятельном изготовлении беседки является классическая двускатная кровля, легко устанавливаемая на любой каркас.

Заканчивают работы обустройством беседки. После этого стильная и прочная конструкция станет отличным украшением садового или дачного ландшафта. И обеспечит дополнительное место, где можно расслабиться, пообщаться и даже приготовить пищу, если конструкция предусматривает совмещение с мангальной площадкой или установку печи прямо внутри беседки.

Сборка основного каркаса металлической беседки

В первую очередь устанавливаем опорные столбы – они как раз и служат основой каркаса и вообще всего строения. Делается это достаточно просто по нижеприведенной инструкции:

1. На подготовленной площадке делается разметка будущей металлической беседки – для примера возьмем прямоугольную форму, можно построить и квадратную – это самые простые конструкции, которые сможет возвести абсолютно неопытный человек.
2. По углам размеченной фигуры делаются отверстия в грунте – эти углубления должны иметь длину в грунт на 40-50 см.
3. Подготовленные для опорных столбов металлические фрагменты обязательно нужно обработать гидроизолирующим составом с той стороны, которая будет непосредственно вкапываться в грунт.
4. Опорные столбы вбиваются в землю на глубину минимум 80 см – этот момент нужно учитывать при разметке металлических труб перед их нарезкой, чтобы не прогадать с высотой металлической беседки.
5. С помощью кувалды забиваем опоры в углубления, а с помощью строительного уровня внимательно проверяем горизонт, при необходимости корректируя его «по ходу дела».
6. На дно ямы насыпаем песок, немного утрамбовываем его.
7. Сверху на песок насыпаем щебень средней фракции и также утрамбовываем.
8. Теперь пришло время заливать опорные столбы бетоном – старайтесь залить углубления не вровень с землей, а немного выше уровня грунта, что обеспечит жесткость крепления.

Установленные и залитые бетонным раствором  опорные столбы из металла необходимо оставить в покое на сутки, а если погода дождливая, то и на 2-3 дня – до полного высыхания.

Следующий этап сборки каркаса металлической беседки своими руками – перевязка опорных столбов. Этот процесс также проще выполнять в соответствии с пошаговой инструкцией:

1. К верхней части установленных металлических опор крепятся горизонтальные дуги – они соединяют параллельные столбы. Крепление выполняется с помощью сварки.
2. Дальше горизонтальными дугами обвязываются опорные столбы в нижней части – специалисты рекомендуют делать это на расстоянии в 1 метр от уровня земли.

Обратите внимание: если строите металлическую беседку больших размеров, то опорных столбов может быть не 4, а 6 – дополнительные устанавливаются ровно посередине между угловыми опорами с двух сторон. И в таком случае верхняя перевязка делается не только по периметру, но и между двумя дополнительными опорными столбами
