Как подключить трубку домофона самостоятельно: пошаговая инструкция

Установка домофона выбранного типа

Для загородных домов и многоэтажек производители предлагают домофоны цифрового и координатно-матричного типа. Каждый из этих вариантов примерно сходен по принципу установки, но различается конструктивно и функционально.

В цифровых системах передача сигнала осуществляется через двухпроводные линии и контроллеры
, которые определяют, как подключить трубку домофона в квартире. Отдельные сопряжения по квартирам создают с помощью джамперов через передачу сигнала на микросхемы трубок.

Координатно-матричные устройства проще конструктивно, что повышает отказоустойчивость и надежность всей системы. В таком оборудовании передача сигнала от координатора до трубки в квартире происходит через коммутатор с помощью проводки (единицы/десяток) и сигнала DAT1. Исходная информация обрабатывается модулятором, а затем с выбранной квартирой создается соединение (LIN), и через электромагнитное реле подается соответствующий сигнал.

При установке цифровых и координатно-матричных систем требуется соблюдение мер безопасности
, которые аналогичны в обоих случаях:

1. До того, как подключить домофон самостоятельно в многоквартирном доме, следует обесточить всю электропроводку, с которой планируется работать.
2. Устанавливать рекомендуется только лицензированную продукцию проверенных производителей, которые обеспечивают техническое обслуживание и гарантийный ремонт своих изделий.
3. Все узлы и электрокомпоненты нужно монтировать в закрытых помещениях или специальных контейнерах с минимальной влажностью.

На этапе подготовки и до того, как подключить домофон, выбирают подходящую по характеристикам проводку с длиной до 25 – 50 м и более и толщиной жилы до 1,5 мм
.

Устанавливать цифровые и координатно-матричные домофоны нужно с подключением к электросети, снабженной автоматами (16 А) или предохранителями (10 А), а также устройством защитного отключения (30 мА). Трансформаторы подключают к переговорному устройству и в сеть, а трубку через силовой кабель включают в обычную розетку. Для безопасной работы потребуется и скрытая прокладка электропроводки
, поэтому перед тем как подключить трубку домофона самостоятельно, по заранее разработанной схеме нужно закрепить гофрированные трубы.

Монтаж наружной панели и трубки

Подключение домофона включает установку уличной панели, которую нужно расположить на высоте не менее 1600 мм от основания. На дверях или стене закрепляют накладки для крепления основных компонентов или делают штробы под встраиваемые модули.

Затем устанавливают и фиксируют само оборудование
, подключают электропроводку. Подключение домофона в квартире выглядит следующим образом:

• Сделать штробы под гофрированные трубы.
• Зафиксировать проводку и заделать штробы.
• Установить крепежи для трубки и подключить ее к электропитанию.

Высота установки внутри помещений составляет не менее полутора метра от пола. Трансформатор лучше разместить в труднодоступном и защищенном от влаги месте
и подключить через предохранитель.

Схема монтажа видеооборудования аналогична работам по установке обычной аппаратуры. Некоторые особенности касаются только монтажа видеокамеры, на которую не должны быть направлены солнечные лучи или яркий свет.

Понадобится и защита от вибраций
, действий вандалов или механических повреждений от любых других внешних воздействий. До того, как подключить домофон в квартире, нужно позаботиться, чтобы на видеокамеру не воздействовали и высокие температуры (выше +40 ºC).

Самостоятельно смонтировать домофонную систему вполне возможно, если обладать хотя бы базовыми навыками и умениями работать с электропроводкой и таким оборудованием. Не помешают предварительные консультации опытных специалистов
и работа под постоянным контролем мастера, который занимается такими работами профессионально.

Основное предназначение домофонов – это управление и контроль доступа в производственные либо офисные помещения и жилье. Известно, что установка подобных устройств позволяет абонентам получить доступ по специальному ключу или ПИН-коду, тогда как посетителям нужно разрешение абонента, чтобы попасть внутрь помещения. Для того чтобы визитера можно было идентифицировать по голосу либо по регистрируемому изображению (последнее возможно в случае наличия специальных устройств видеоконтроля), достаточно подключить трубку домофона Vizit.

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме

Но перед установкой примите во внимание следующее:

• Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
• Видеоглазок должен быть защищен от вибраций и механических повреждений.
• Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Как открыть без ключа

Существует несколько вариантов, которые позволяют открывать двери, на которые установлены домофоны фирмы Cyfral без ввода ключа. Ниже перечислены основные способы, действующие для модельного ряда CCD 2094:

1. Если в названии модели помимо CCD 2094 присутствует буква М, то можно попробовать комбинацию нажатия кнопки звонка абоненту с кодами 41 или 1410. Введение кода 07054 иногда также дает возможность разблокировать замок.
2. Модель CCD1M или аналогичные устройства, которые можно определить по наличию мигающего значка на дисплее, позволяют открыть дверь, нажав кнопку звонка абоненту и код 0000. Если замок не был разблокирован, а домофон перешел в режим меню, то необходимо нажать кнопку «2» и дверь будет открыта.
3. Во всех остальных модификациях CCD 2094, так же, как и в первоначальном варианте данного домофона, открыть дверь можно, набрав следующую комбинацию: кнопка звонка абоненту + номер любой квартиры, который является кратным 100 + повторное нажатие кнопки звонка + один из кодов 7273, 7272 или 2323.

Блоки вызова серии «ССD-2094.1»

Руководство по эксплуатации ЦИФРАЛ CCD-2094.1МРК v3.3

Блоки вызова серии «ССD-2094M»

Блоки вызова серии «ССD-20»

Блоки вызова серии «ССD-40»

Блоки вызова серии «М-хМ»

(«M-10M», «M-10M/T», «M-10M/V», «M-10M/TV», «M-20M», «M-20M/T», «M-20M/V», «M-20M/TV»)

Блоки вызова серии «М-хМ»

(«M-2M», «M-2M/T», «M-2M/V», «M-2M/TV», «M-4M», «M-4M/T», «M-4M/V», «M-4M/TV»)

Подключение трубки домофона к системе

Как правильно подключить трубку домофона к системе? В этом пункте мы рассмотрим пошаговую инструкцию о том, как правильно подключить трубку домофона к системе.

Перед тем, как приступить к подключению, убедитесь, что у вас есть все необходимые материалы и инструменты. Вам понадобятся: провода для подключения трубки домофона к системе, отвертка, ножницы, клеммные колодки.

Шаг 1: Подготовка материалов и инструментов

1. Выберите подходящие провода для подключения трубки домофона к системе. Учтите длину и тип проводов, а также соответствие их цветов.
2. При необходимости подготовьте провода. С помощью ножниц обрежьте их до нужной длины и удалите изоляцию с концов проводов.
3. Проверьте наличие всех необходимых инструментов: отвертка, ножницы, клеммные колодки. Убедитесь, что они в хорошем состоянии и готовы к использованию.

Шаг 2: Подключение проводов к трубке домофона

1. Найдите место на трубке домофона, где расположены клеммы для подключения проводов.
2. С помощью отвертки ослабьте крепление клеммы на трубке домофона.
3. Подключите провода к соответствующим клеммам на трубке домофона. Убедитесь, что провода надежно закреплены и не провисают.
4. Затяните крепление клеммы на трубке домофона, чтобы провода были надежно закреплены.

Теперь трубка домофона готова к подключению к системе.

Если вам необходимо поменять трубку домофона, следуйте той же инструкции, но снимите старую трубку с системы и подключите новую, используя те же шаги.

Шаг 2: Подключение проводов к внешней панели

После того как вы подготовились и выбрали свою трубку для домофона, необходимо подключить его к внешней панели. Для этого следуйте инструкциям:

1. Используя отвертку, аккуратно откройте крышку на внешней панели, обнаружьте соответствующие отверстия для подключения проводов.
2. Убедитесь, что провода от трубки домофона имеют достаточную длину для подключения. Если необходимо, можно удлинить провода или заменить их на более длинные.
3. Правильно подключите провода к соответствующим клеммам на внешней панели. Обычно провод синего цвета подключается к клемме «1», красного – к клемме «2», а желтого – к клемме «3». Однако инструкции могут отличаться в зависимости от модели устройства, так что лучше ориентироваться на инструкцию производителя.
4. После того как провода подключены к внешней панели, закройте ее крышку и аккуратно зафиксируйте провода, чтобы они не перекручивались или обрывались.
5. Остается только проверить подключение, нажав на кнопку вызова на внешней панели и проверить, слышен ли звук в трубке. Если все работает, значит вы правильно подключили трубку домофона.

Установка и подключение внешней панели домофона может показаться сложной задачей, но если следовать инструкциям и быть внимательным, вы сможете провести эту процедуру своими руками без проблем. Если вам требуется замена или подключение новой трубки домофона, рекомендуется ознакомиться с инструкциями производителя или обратиться за помощью к специалистам. Но, как правило, эту задачу можно выполнить самостоятельно.

Как поменять и подключить трубку домофона своими руками?

Если вам требуется замена или подключение трубки домофона, вы можете выполнить это самостоятельно. В этом случае вам понадобятся следующие материалы и инструменты:

• Новая трубка домофона
• Отвертка
• Клещи
• Изолента
• Провода

Шаг 1: Выберите новую трубку домофона, подходящую по модели и характеристикам.

Шаг 2: Подготовьте материалы и инструменты, чтобы приступить к замене трубки домофона.

1. Используя отвертку, аккуратно отсоедините старую трубку домофона от проводов.
2. С помощью клещей отсоедините провода от старой трубки домофона.
3. Соедините провода с новой трубкой домофона.
4. Зафиксируйте провода с помощью изоленты для обеспечения надежного контакта.
5. Установите новую трубку домофона на место старой трубки.

Подключите новую трубку домофона к системе, следуя инструкциям производителя или руководству по эксплуатации.

1. Определите место, где находится внешняя панель домофона.
2. С помощью отвертки и клещей подсоедините провода к внешней панели.
3. Проверьте правильность подключения проводов и обеспечьте надежное соединение.

Если вам необходимы дополнительные функции, такие как открытие замка или просмотр видео, прочтите инструкции к трубке домофона и подключите соответствующие провода.

Теперь вы знаете, как заменить и подключить трубку домофона своими руками. При выполнении этих шагов следуйте инструкциям и остерегайтесь ошибок, чтобы обеспечить надежную и безопасную работу вашего домофона.

Подробности

Подключение к домофонам цифрового типа

Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.

Внутренний тип строения домофонной трубки практически ничем не отличается от телефонной – в ней тоже есть микрофон с микросхемой и динамиком. Кнопка для того, чтобы разблокировать подъездную дверь, может быть размещены и на трубке, и на панели настенного типа. На тыльной стороне панельной части прибора есть две особенные клеммы, которые имеют обозначения полярности (это «+» и «-«). К ним следует присоединить еще и двухпроводную линию. Крайне важным является не перепутать полярность проводов при установке – в обратном случае, система попросту не будет работать.

Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете. Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома

Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности

До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности

Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.

Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.

Монтаж на прибор координатно-матричного вида

Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (DO-D9) будут отвечать за десятки в квартирных номерах, а на второй (ЕО-Е9) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).

Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.

В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.

Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе система не будет работать.

Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов делятся на две группы:

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Подключение домофонной трубки в квартире

Выбор схемы подключения

При выборе схемы подключения домофонной трубки в квартире следует обратить внимание на несколько факторов:

• Система домофона: в зависимости от используемой системы домофона (аналоговой или цифровой) выбирается соответствующая схема подключения.
• Количество квартир: при большом количестве квартир может потребоваться более сложная схема, например, с использованием множества шлейфов или модулей расширения.
• Тип подъезда: обычно существуют разные варианты подключения домофонной трубки в зависимости от типа подъезда: через распределительные коробки, монтажные панели или выделенные коммуникации внутри подъезда.

Техническое оснащение

Для подключения домофонной трубки в квартире необходимо обеспечить следующее техническое оснащение:

• Домофонная трубка: установите домофонную трубку в удобное для вас место внутри квартиры. Убедитесь в правильном креплении, чтобы обеспечить удобство использования.
• Проводная связь: прокладка проводов позволит установить связь между домофонной трубкой и общей системой домофона в многоквартирном доме.
• Блок питания: блок питания необходим для обеспечения электроэнергией домофонной трубки. Удостоверьтесь в его надежности и совместимости с выбранной системой домофона.

Порядок подключения

Для подключения домофонной трубки в квартире следуйте следующему порядку действий:

1. Выберите место установки: определите удобное место для размещения домофонной трубки в квартире. Рекомендуется выбирать место, где она будет доступна для всех жильцов.
2. Установите домофонную трубку: закрепите домофонную трубку на выбранном месте, удостоверившись, что она надежно закреплена.
3. Подключите провода: проложите провода от домофонной трубки к распределительной коробке или монтажной панели в подъезде. Подключите провода в соответствии с выбранной схемой подключения.
4. Подключите блок питания: установите блок питания в подходящее место и подключите его к домофонной трубке и электросети.
5. Проверьте работоспособность: проведите тестирование системы, чтобы убедиться в правильном подключении домофонной трубки и ее работоспособности.

Важно помнить, что для подключения домофонной трубки в квартире требуется согласование с управляющей компанией и соблюдение требований местного законодательства. Если возникают сомнения или трудности, рекомендуется проконсультироваться с профессионалами

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы – это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники – cable.ru, Кабель.РФ

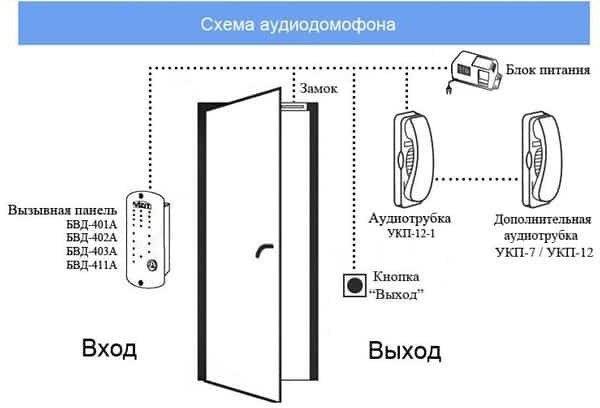

Особенность работы

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

1. Вызывной блок.
2. Блок питания.
3. Электрический замковый механизм.
4. Коммутационный блок.
5. Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

1. Электромагнитные.
2. Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

Скрин — электроцепь трубки домофона

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Возможные неисправности квартирных трубок

Устройство квартирное переговорное (УКП) вполне надёжный прибор, который может прослужить много лет, но некоторые дефекты, в процессе эксплуатации, возникнуть могут.

К наиболее распространённым дефектам, относятся следующие:

• Механические повреждения трубки
• При снятии трубки вызов сигнал вызова не отключается
• Не срабатывает кнопка управления замком
• При нажатии кнопки замка вызов сбрасывается
• Плохая слышимость

Стоимость трубки для домофона начинается от 270-300 рублей, поэтому при сильныхмеханических повреждениях проще приобрести новое устройство, чем ремонтировать разбитый или треснутый корпус. Когда при снятии трубки сигнал вызова продолжает звучать, голосовая связь с посетителем отсутствует и не срабатывает кнопка электронного замка, это значит, что не исправен переключатель снятия трубки.

Многие умельцы ремонтируют его самостоятельно, но если нет соответствующего инструмента и опыта работы, то лучше пригласить мастера.

Если электронный замок срабатывает только после нескольких нажатий, то неисправным оказывается микровыключатель. Кнопка открытия двери может находиться непосредственно на трубке. В этом случае микровыключатель запаян на печатной плате. Его замену можно выполнить самостоятельно. Нужно поочерёдно прогреть паяльником четыре контакта отжимая при этом корпус плоской отвёрткой. Достаточно просто меняется кнопка, расположенная на основной панели.

Причиной сброса вызова при нажатии кнопки электронного замка может быть обрыв провода, идущего от динамика. При возникновении каких-либо неисправностей следует сначала проверить надёжность всех паек в трубке, и подключение линии к ламели на задней стороне настенного блока. Плохая слышимость может быть связана с дефектом микрофона или динамика, а так же с загрязнением подстроечного резистора «Баланс» на плате трубки. Этот потенциометр есть не во всех моделях, но если он установлен, можно, запомнив положение движка, повращать его влево-вправо. Во многих случаях нормальная слышимость восстанавливается.

Домофон, как подключить трубку 2 провода. Общая схема

Домофонные системы работают на основе одной из двух технологий:

1. устаревающей координатно-матричной;
2. либо более современной цифровой.

В обеих схемах квартирные трубки соединяются проводами с коммутатором подъездной станции. Их отличие:

• при первом методе число проводников повторяет количество обслуживаемых квартир;
• цифровой способ предусматривает центральную магистраль, обеспечивающую ответвления к абонентам.

Домофон цифровой системы

Это наиболее дорогое оборудование. Оно создается на обслуживание до 255 квартир одновременно.

Подключение квартирных аппаратов выполняется двужильным медным кабелем. Его монтируют параллельными цепочками по каждому стояку внутри подъезда. Все трубки подключают в параллель с соблюдением полярности.

Для разграничения номера квартиры внутри корпуса каждой трубки есть плата установки перемычек. Их называют «джамперы», а нанесенная нумерация позволяет выполнять кодирование.

Чтобы ввести номер квартиры достаточно замкнуть джамперы, сумма маркировки которых даст нужное число.

Например, любимая нами квартира №13 вводится замыканием перемычек №1, 4, 8.

Все остальные контакты на этой плате должны быть разомкнуты.

Принцип работы

Когда абонент набирает номер квартиры на входе в подъезд, то сигнал от процессора поступает на все подключенные аппараты. Однако сработает только тот, где совпадет количество установленных джамперов.

Во время замены трубки или монтажа нового видеодомофона следует выставлять количество перемычек по номеру квартиры , как и ранее. Если этого не сделать, то аппарат правильно работать не будет.

Недостаток системы

Цифровой домофон здания зависит от состояния оборудования в квартирах.

Когда кто-то из жильцов меняет трубку и неправильно настраивает перемычки, то неисправность появляется во всей системе. Требуется ее ремонт и поиск дефектов представителем обслуживающей компании.

Принцип работы

Кабель от коммутатора прокладывают многожильным. Его провода разбивают на две группы:

1. блок десяток;
2. единицы.

Блок десяток подключают к плюсу, жилы маркируют от нуля до семи. А на группу единиц подводится минус системы. Ее маркировка выполняется от 1 до 10.

Для подключения оборудования квартиры плюс ее трубки монтируют на контакт десяток, а минус — единиц. Например, квартира №72 подключается минусом на Е7, а плюсом — D2.

Таким образом работает оборудование для квартир с номером до 80. Если возникает необходимость большего использования номеров, то применяют технологию смещения параметров настроек.

Она предусматривает возможность перепрограммирования номеров, начинающихся с цифры 81. В этом случае для замены трубки необходимо знать эти настройки.

Зданиям с небольшим количеством квартир подходит более дешевое оборудование: домофон со встроенным коммутатором. В ней предусмотрено прямое подключение квартиры с панелью вызова.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня – Vizit, Commax, Falcon Eye и проч.

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

• Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
• Вызывная панель. Это ее мы видим рядом с подъездной дверью – считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
• Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
• Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
• Блок питания системы.
• Кнопка «Выход» и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Домофон, как подключить трубку. Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию

Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры

Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.
