Как подключить люстру с тремя проводами

Возможности новых технологических решений

Прогресс не стоит на месте, прилавки торговых точек радуют все более совершенные и облегающие жизнь товары. Пультом дистанционного управления телевизором, сегодня никого удивить нельзя. Многие слышали об умных домах. Освоив процесс подключения люстры, появляется возможность сделать первый шаг к интеллектуальному жилищу.

Это люстры управление, которыми производится со встроенного в стену выключателя, а также посредством пульта дистанционного управления из любого места комнаты. Что добавит дополнительный комфорт, безопасность. Приятно вечером включить свет, не поднимаясь с дивана, избежать в темноте столкновения с дверьми, углами.

Конструктивно от обычных осветительных приборов, эти люстры отличаются дополнительным элементом управления. Монтаж изделия практически идентичен подключению стандартных источников освещения.

В любом случае желательно оставить обыкновенную люстру для работы комплексом, если выйдет из строя радиоуправляемый модуль. Ведь внезапно может сесть батарейка или пульт потеряют маленькие дети.

Процесс установки не сложен, так как вся электроника спрятана внутри корпуса, остается соединить два провода. Качества блока управления напрямую зависит от стоимости изделия, поэтому, чтобы устройство долго служило, лучше выбирать модель более высокой ценовой категории.

Перед тем, как подключить люстру с 3 проводами , подготовьте все необходимые материалы и инструменты, изучите инструкции. Это не настолько сложно, любой домашний мастер справится с поставленной задачей.

Но если уверенность в собственных силах не велика, то обратитесь за помощью к специалистам. Они сталкиваются с такими вопросами постоянно, сделают работы быстро, на высоком профессиональном уровне.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.

Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов

С помощью индикатора

Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.

Прозвон проводов при помощи индикатора

При помощи вольтметра

Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.

Прозвон проводов с помощью вольтметра

Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

С чего нужно начинать?

Для начала нужно помнить про возможность электрического поражения. Поэтому подключение нужно проводить при обесточенной электросети помещения. Когда сеть под напряжением, то к оголенным проводникам и металлическим предметам, с которыми они имеют контакт, голыми руками (ну и другими частями тела) нельзя притрагиваться. Можно это делать лишь правильно удерживаемыми руками (за изолированные части прибора) щупом-индикатором, пассатижами с пластмассовыми ручками, отверткой с изоляционной рукояткой.

Конструкция кабелей: а – двухжильный кабель, б – трехжильный кабель, в – четырехжильный кабель, где 1 – жила токопроводящая, 2 – жила нулевая, 3 – изоляция, 4 – экран, 5 – изоляция поясная, 6 – заполнитель, 7 – экран изоляции, 8 – оболочка, 9 – броня, 10 – защитный покров.

Сначала определяем, сколько жил у кабеля, который проходит в потолке к месту крепления осветителя. Их может быть: 2 – это характерно для старых построек, 3 – для тех, которые поновее, 4 – для новых.

Две жилы только питают люстру, которая управляется одноклавишным выключателем, не имея возможности менять яркость свечения светильников люстры, разве что такая функция предусмотрена устройством выключателя-диммера (диммер, от английского to dim – темнеть).

Три жилы питают две группы светильников люстры, которые могут включаться одновременно или по очереди. Они обычно управляются двухклавишным выключателем. Таким образом, получается три уровня освещения: 1 – когда светит меньшая часть светильников люстры, 2 – когда включена их большая часть, 3 – когда включена вся люстра.

Четыре жилы – это те же три, но с возможностью четвертой заземлить металлические части потолочной люстры. Для этого по потолку подводится заземляющий провод с изоляцией желто-зеленого цвета.

При построении новых помещений или капитальном ремонте с целью получения большего количества режимов освещения можно проложить в потолке 5, 6 или даже 7 жил в кабеле. При этом нужно сразу определиться с выключателями, каким они будут: трех-, четырех- или пятиклавишные (нынешний рынок изобилует разнообразной электрофурнитурой).

Тестер напряжения используется для проверки напряжения переменного и постоянного тока.

Вот приблизительный список инструмента и материалов, которые могут понадобиться, чтобы подключить светильники:

• отвертка;
• щуп-индикатор (220 V);
• соединительные колодки (винтовые клеммные зажимы);
• разветвительные коробки;
• люстра;
• провода;
• выключатели или диммеры;
• моток изоляционной ленты или полимерные колпачки.

Подключение производить лучше с помощью контактно-соединительных колодок с винтовым зажимом.

Подключение лучше производить с помощью соединительных колодок, но при их отсутствии можно просто скручивать оголенные проводники пассатижами, а после помещать их внутрь полимерных колпачков или же туго обматывать изолентой. Скручивать провода нужно так, чтобы они тесно обвивали друг друга, а не наматывался один вокруг другого.

При скручивании проводов необходимо учитывать материал их жил. Желательно, чтобы он был одинаковым (медь-медь, алюминий-алюминий). В противном случае они очень быстро окисляются, начинают обгорать, а тогда контакт пропадет. Когда никак нельзя по-другому, тогда место скрутки следует плотно покрыть водонепроницаемым лаком (можно даже воспользоваться женским лаком для ногтей). Но лучше медный провод предварительно залудить (покрыть слоем припоя), тогда и подключение будет надежное.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

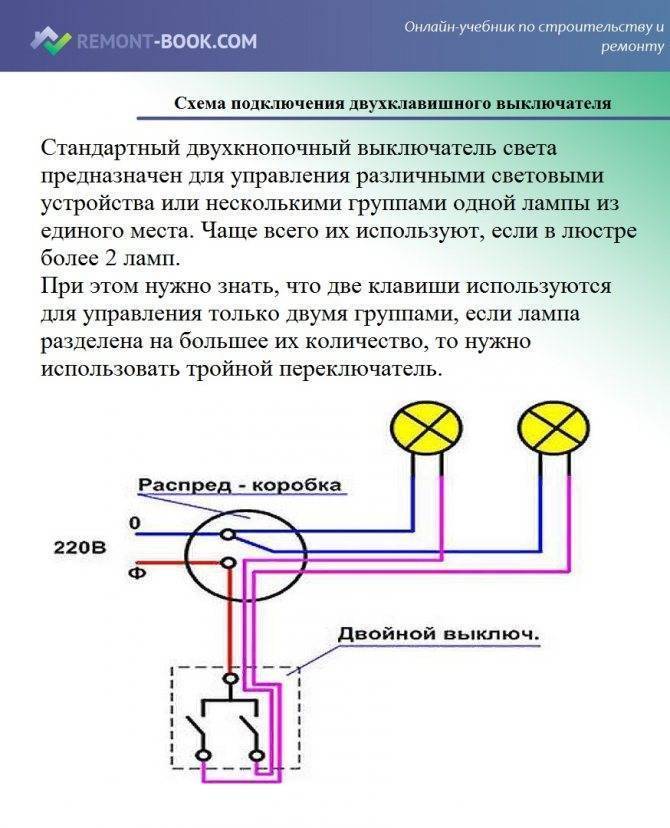

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

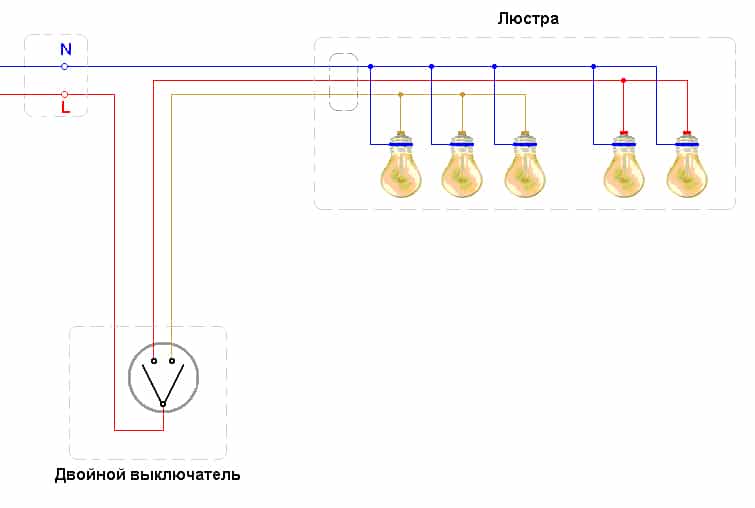

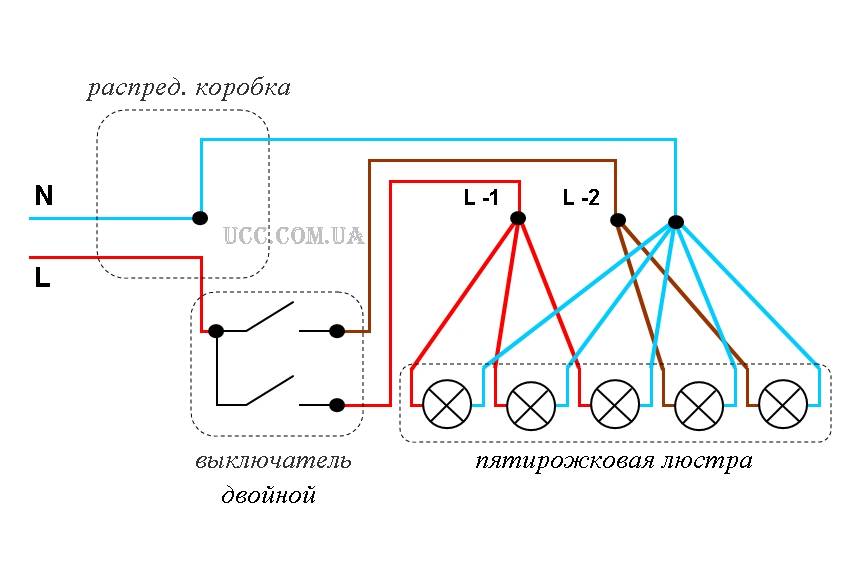

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Как подключить потолочную люстру

Для начала нужно вспомнить про риск электрического поражения. Подключение можно проводить только, обесточив электрические сети данного помещения. Когда сеть находится под напряжением, то к оголенному проводнику и к любым металлическим предметам, с которыми он имеет контакт, нельзя притрагиваться. Итак, сеть обесточена, и уже можно приступать непосредственно к подключению. Сначала следует определить, сколько жил у кабеля, проходящего в потолке к месту крепления люстры. Их может быть:

• два – 2 провода характерны для сравнительно старых строений;
• три – для сравнительно новых зданий;
• 4 – для новостроек.

Затем необходимо будет подготовить провода для тестирования. Их нужно предварительно разомкнуть для того, чтобы не допустить их дальнейшего соприкосновения друг с другом. Согласно действующей маркировке, кабели на схемах обозначают латинскими буквами:

• N – нулевой разряд;
• L – фаза;
• PE – заземляющий проводник: обычно он бывает желтовато-зеленого цвета.

3-й провод, предназначенный для заземления, порой многих начинающих мастеров вводит в заблуждение, особенно когда из люстры выходят 2 провода, и из потолка – три провода. Для тех, кто вешает потолочную люстру в доме сравнительно новой постройки, такой вариант вполне возможен. Согласно стандарту, этот 3-й провод имеет желтовато-зеленый цвет. Он подключается к такому же проводу, который есть на люстре. Если же на люстре нет этого провода, то его нужно тщательно изолировать и оставить в таком виде. Оставить неизолированным его нельзя, поскольку его случайно можете закоротить.

Необходимо также отметить, что не всегда маркировка присутствует на проводах, ведь ее начали наносить сравнительно недавно. Поэтому, если ее нет, нужно воспользоваться установленным в щитке автоматом, переведя выключатель в положение «включено». Затем следует индикаторной отверткой по очереди прикасаться оголенных концов проводов: если внутри светодиод будет загораться, то кабель находится под напряжением, а это значит, что он является фазой.

После осторожного определения типов проводов нужно снова отключить электропитание и начинать подключение. Соединять провода между собой можно 2 способами:. с помощью клеммных зажимов;

с помощью клеммных зажимов;

скручивая с последующей изоляцией защитными колпачками.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

• белый или коричневый цвет — фаза;
• синий цвет — ноль;
• желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

1. Переводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура, а последний обнаруженный провод является фазным.
6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

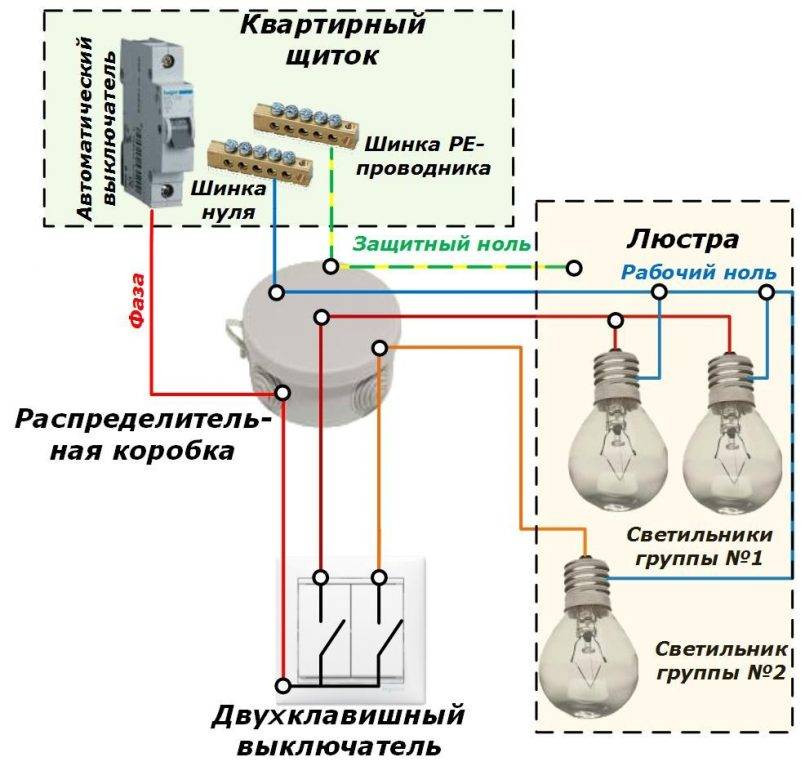

Подключение люстры к двойному выключателю

Ниже рассмотрим все те общие моменты, которые могут возникнуть в той или иной ситуации. Пройдем через подготовку к монтажу и по итогу выполним подключение люстры любого вида к двойному выключателю.

При любом варианте подключения важно определить, чем является каждый провод, свисающий с потолка. На самой люстре, обычно имеется маркировка и прилагается инструкция со схемой подключения

Как найти фазу?

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки,…);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Подготовка демонтаж

Перед работой необходимо обесточить соответствующим автоматом в щитке на лестничной площадке помещение, где планируется работа. Путем включения выключения выключателя убедиться, что освещение не работает (отключение выполнено). Но для полной безопасности нужно проверить индикатором отсутствие «фазы» на проводах где подключена люстра. Для этого наконечником индикатора попеременно касаемся каждого контакта на клеммной колодке. Если же это скрутки проводников их нужно предварительно освободить от изоляции (удалить изоленту). Только после этого переходим к демонтажу.

Перед демонтажем старой люстры желательно промаркировать провода в соответствии с обозначением на корпусе или клеммной колодке люстры. Это облегчит работу и позволит сэкономить время при подключении новой люстры.

Как промаркировать?

1 способ.

Если провода имеют различие по цветам, то все очень просто. Обычно цвета проводов соответствуют их назначению. Например:

• Фазный проводник не должен быть синего или голубого цвета;
• Нулевой – обычно синий или голубой;
• Провод заземления – желтый, желто-зеленый.

В этом случае просто запоминаем или записываем и зарисовываем.

Но не стоит на это слепо полагаться, до вас могли быть электрики разной квалификации.

2 способ.

Кусочки цветного скотча или изоленты также можно использовать для обозначения. Очень хорошо подходит малярный скотч, он надежно фиксируется и на нем можно написать, обозначив «фаза», «ноль», «земля» и т.п.

Бывает и такое, что нет возможности понять, что за провода торчат из потолка, не имеющие ни цветового различия, ни какого-то, ни было обозначения, ни маркировки. В этом случае нам понадобиться индикатор и мультиметр. Они нам помогут раскрыть тайну каждого провода.

Кстати, будет не лишним проверить ваши провода, даже в том случае, если вы их промаркировали во время демонтажа старой люстры. Так на всякий случай.

Действовать будем по плану:

1. Освобождаем концы проводов от изоляции (достаточно около 1 см). И разводим их в стороны.

Если провода не имеют цветового различия, то как уже говорили, навешиваем на них кусочки малярного скотча и пишем ручкой предварительно просто цифры 1, 2, 3 и 4 (если проводов 4)

1. Подаем питание с автомата, клавиши выключателя в выключенном положении.

Используя индикатор, попеременно касаясь им оголенных проводов, проверяем на отсутствие фазы. Это говорит о том, что у нас «фаза» идет через выключатель и схема проводки выполнена верно

Это важно!
Переводим в положение «Вкл.», допустим, левую клавишу.

1. Снова используем индикатор, по свечению или звуковому сигналу (в зависимости от модели индикатора) определяем на каком проводе появилась «фаза». Помечаем или запоминаем, что, например, провод № 1 – «фаза L1».
2. Также поступаем с другой клавишей выключателя, выключив при этом первую. И тоже делаем пометку. Например, провод № 3 – «фаза L2».
3. При 3-х проводной схеме оставшийся провод под № 2 – «земля».

Если ваша проводка имеет 4 провода, то после определения обоих фаз оставшиеся провода будут «ноль» и «земля». В этом случае, чаще всего это уже более современные схемы с применением кабелей с цветовым различием жил проводов. Напомню, желтый или желто-зеленый – это «земля». А «ноль» будет синего или голубого цвета.

Другой вариант определить, где провод заземления, а где рабочий «ноль» — произвести замер напряжения мультиметром. Между каждым из этих двух проводов и фазным проводом (2 измерения). Между каким проводом и фазой напряжение окажется больше, то этот провод и используем в качестве рабочего «ноля». А другой исследуемый провод будем использовать как провод заземление.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

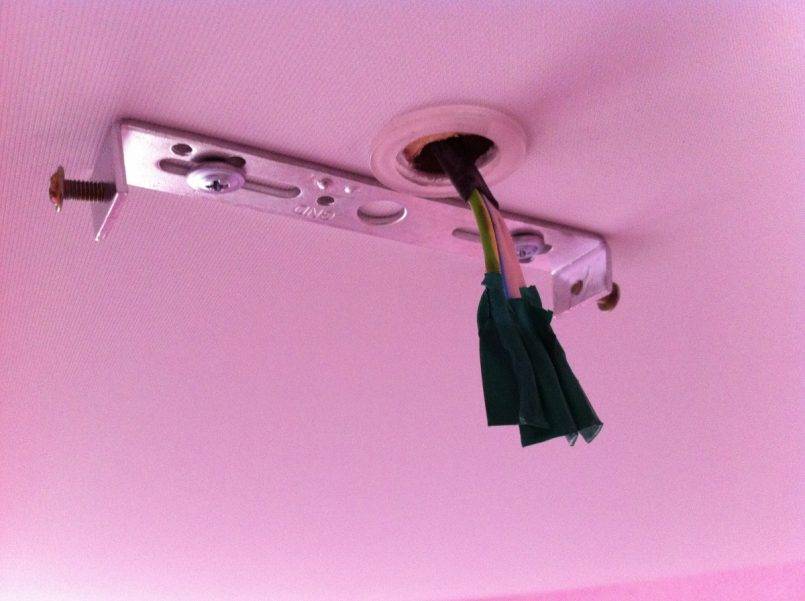

1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления
