Схема подключения генератора к сети дома

Как правильно подключить генератор к сети дома

Подключение электростанции к домашней сети возможно несколькими способами. Популярным вариантом является подключение резерва сети через перекидной рубильник или пакетник.

Как подключить генератор к сети дома

Для случая автоматического подключения электростанции с автозапуском используют систему АВР (автоматический ввод резерва). Также возможно подключение различных бытовых приборов через удлинитель с несколькими розетками. В этом случае сечение кабеля удлинителя рассчитывается по суммарному току нагрузок.

Установка перекидного рубильника

Самый простой способ подключения электрогенератора к дому — это установка перекидного рубильника или пакетного переключателя. Пакетный переключатель устанавливается на DIN рейку в электрощите дома. Рубильник ставят возле электрощита.

Внешнюю электрическую сеть подключают к верхним контактам рубильника, а нижние контакты используются для подключения кабеля от электростанции. На средние вывода подключают вход домашней сети. После монтажа и подключения перекидного рубильника одевают защитный корпус.

Подключение генератора через рубильник и автоматический ввод резерва (АВР)

Рекомендуется подключать рубильник после электросчетчика и до водного автомата. При исчезновении напряжения сети заводят генератор. После прогрева двигателя перекидной рубильник переводят в нижнее положение (на контакты, идущие к генератору). После появления сети, рубильник переводится в верхнее положение и заглушается электростанция.

Подключение электростанции через АВР

Для автоматического контроля электросети и автоматический переход на резервный генератор, при исчезновении сети, существует устройство АВР с автозапуском электростанций. Система АВР контролирует электросеть и при ее исчезновении отключает магнитный пускатель от сети, включает автозапуск генератора.

При достижении генератором номинальных оборотов включается другой магнитный пускатель, который подключает домашнюю сеть к электростанции. При возобновлении сети, АВР отключает домашнюю сеть от генератора и подключает другой пускатель к внешней сети.

Подключение 3-х фазного генератора к трехфазной сети дома

Этот переход с резервного генератора происходит не сразу после появления сети, а с некоторой выдержкой времени, пока внешняя сеть не станет устойчивой. Для случая трехфазных сетей, рекомендуется устанавливать однофазный генератор, а к нему подключать все необходимые бытовые приборы и технику по отдельной резервной электропроводке с перекидным рубильником.

В частном доме АВР не всегда себя оправдывает, так как его приходится всегда контролировать. С таким же успехом можно пользоваться перекидным рубильником, а электростанцию запускать вручную. Пользоваться рубильником рекомендуется при редких пропаданиях внешней сети.

Заземление электростанции

В целях электробезопасности, в случаях пробоя напряжения на корпус генератора, требуется подключение заземления. Для электростанций можно сделать простой контур заземления. Отрезок стальной трубы, штырь или металлический стержень диаметром 20 мм и 1,5 метра в длину, забивают до конца в землю.

Заземление генератора

На конце заземлителя необходимо приварить болт для заземляющего проводника. В качестве проводника используют медный многожильный гибкий провод 4-6 мм², с наружной изоляцией.

Место установки электростанций должно быть выбрано с учетом пожарной безопасности, шумности, атмосферных осадков и температуры помещения.

Помогла вам статья?

ДаНет

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

• Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
• При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
• Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры

Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

• Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
• При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
• Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Как правильно выбрать трехфазный генератор

Дизельный генератор трехфазный PACIFIC I T16K, SDMO (Франция) 11,6 кВт

При выборе фирменных агрегатов придется учесть следующие характеристики:

• вид энергоносителя;
• выходная мощность устройства;
• наличие дополнительных функций.

Вид топлива выбирается с учетом конкретных условий эксплуатации (удобства хранения горючего в жилом доме). Выходная мощность приобретаемого агрегата подбирается с учетом предполагаемой нагрузки, этот показатель варьируется от 5 до 6 кВт на каждую однофазную ветвь

При знакомстве с дополнительным функционалом особое внимание уделяется следующим возможностям:

• регулировка параметров 3-х фазного напряжения (его формы, в частности);
• возможность подключения дополнительных линий (нагрузочная способность);
• наличие электромагнитного реле-регулятора.

Правила безопасности при использовании домашней электростанции

Соблюдение правил убережет от замыканий, травмирования и т. д.:

1. Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
2. Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
3. При креплении контактов не оставляйте оголенные участки проводов.
4. Генераторы на топливе не должны находится рядом с высокими температурами.

Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.

Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д.
Заземление обязательно для дизельных и бензогенераторов.

Как правильно сделать заземление генератора

Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).

Предварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником.

Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях.

Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.

Пользуйтесь электрическими приборами правильно!

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

1. Метод с перекидным рубильником;
2. Через автоматическое управление.

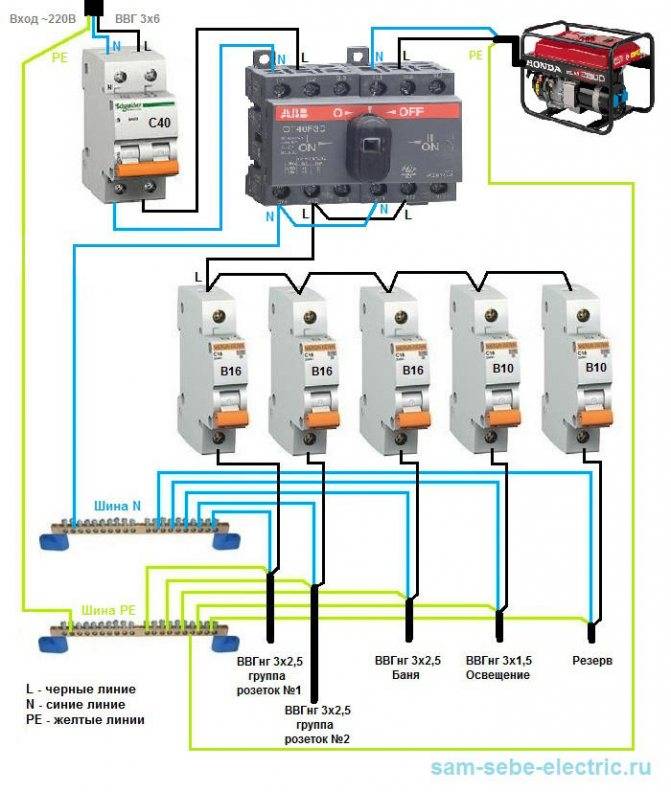

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

• первая — от основной электросети к генератору,
• вторая — от дома к генератору,
• третья — от генератора к приборам.

Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества.
Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

• верхние контакты – крепится кабель от основной сети;
• контакты посередине – частная цепь дома;
• нижние контакты – предназначены для электростанции (заземление).

Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу:

1. необходимо пару минут прогреть генератор;
2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров.
Принцип подключения АВР:

• систему АВР подсоединяется к электросети;
• АВР и генератор соединяет кабель управления;
• от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.

Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

1. Не переключать под нагрузкой!
2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

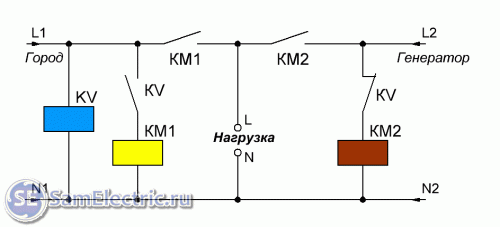

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

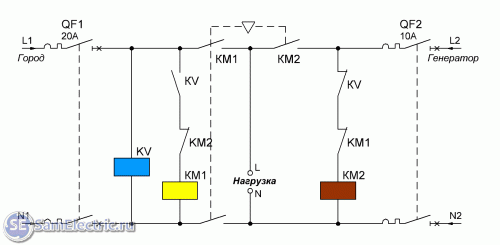

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

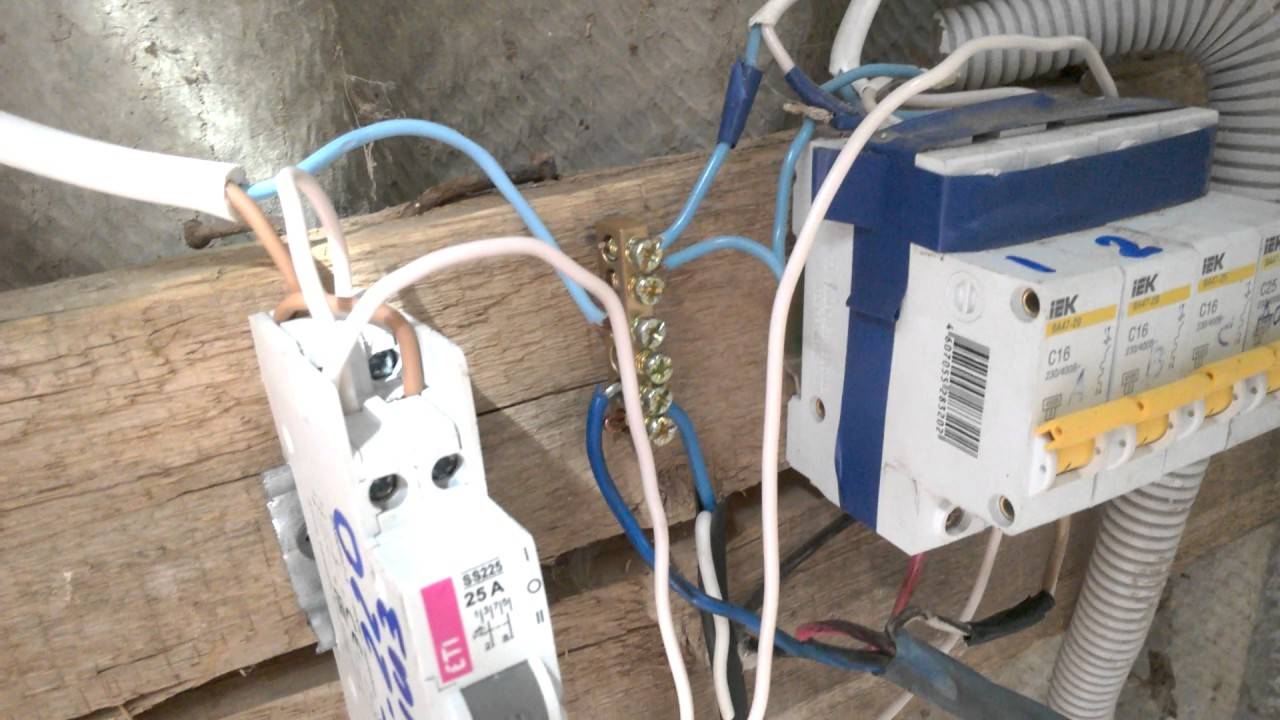

Эту схему я и собрал, сейчас покажу как.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

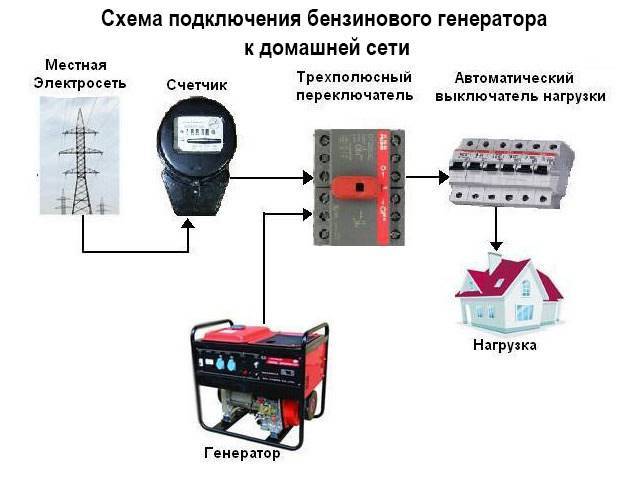

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Типы моделей электрогенераторов

В настоящее время существует ряд типов электрических генераторов. Среди них:

Асинхронные агрегаты. За счёт простоты и надёжности конструкции эти системы пользуются большим спросом. Важные узлы надёжно спрятаны от воздействия влаги и пыли. Их разумно эксплуатировать при выполнении сложных задач и интенсивных нагрузках. В качестве питания для электрических двигателей асинхронный тип использовать не следует;
Синхронные. Недостатки, характерные для предыдущего типа, здесь отсутствуют. Также синхронные модели способны обеспечить поддержание более точного напряжению

При выборе следует обратить внимание на бесщёточные конструкции, которые обладают более хорошим качеством тока и отсутствием интенсивных радиопомех;
Инверторные модели отличаются дорогой стоимостью и относительно низкой мощностью. Однофазные устройства не популярны за счёт низких рабочих показателей

В свою очередь, трёхфазные модели намного лучше. Из недостатков инверторных моделей дорогая стоимость оборудования и плохие эксплуатационные свойства;

Однофазные и трёхфазные генераторы

Подключать трёхфазные генераторы необходимо лишь в тех случаях, если система бесперебойного питания используется в качестве единственного источника электрической энергии. Во всех остальных случаях намного разумнее остановить свой выбор на 1-фазном варианте. Трёхфазные модели стоят в разы дороже, чем однофазные, но, чтобы осуществить подключение однофазного генератора к трёхфазной сети, необязательно быть опытным электриком.

Достаточно выбрать относительно простую в плане конструктивных особенностей модель, которая позволит рационально распределить мощность оборудования. 3-фазные системы не пользуются большим спросом по причине отсутствия нормального распределения нагрузок. Чтобы избежать перегрева, коротких замыканий и прочих негативных последствий, такие установки нужно правильно настраивать. Если допустимая нагрузка превышена на 25 процентов, система быстро выйдет из строя.

Если речь идёт об обустройстве резервного источника электрического питания, намного разумнее применить однофазный генератор.

Необходимое оборудование

Чтобы технически правильно соединить генератор с сетью дома, нужно не так много приспособлений. Вот лишь некоторые требования, которые выполняют в обязательном порядке:

Подключение генератора к дому

1. Обеспечение отдельного ввода. Рекомендуется выбирать для этого медные провода, обладающие сечением не менее 4 мм2. Их прокладывают, начиная с вводно-распределительного устройства, и заканчивая специально оборудованным местом установки.
2. Перекидной рубильник. В последнее время появилось большое количество подобных устройств, которыми можно пользоваться в личных нуждах. Главное — выбирать монтаж на 35-миллиметровую DIN-рейку, это одно из самых универсальных решений. TDM-63 — пример самых дешёвых марок. Но есть более добротные и надёжные устройства — E200 от ABB, SFB от Hagger. Производители сами часто составляют инструкции, описывающие, как подключить генератор к сети дома.

Важно! Схема включения и соединения у большинства устройств отличается универсальностью, простотой. Общая шина отходящих нагрузок чаще подключается на нижнюю часть. Два отдельных ввода подключают с обратной стороны, где парные контакты

У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности

Два отдельных ввода подключают с обратной стороны, где парные контакты. У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности.

Трёхпозиционный или перекидной рубильник имеет главный принцип в своей основе — выключатель нагрузки. Это приводит к тому, что конструкции изначально не предусматривает теплового или электромагнитного расцепителя. Каждый ввод требует дополнительной защиты с помощью автомата. Предельный ток у последнего определяют с опорой на допустимую нагрузку по питающей линии

Не важно, к какой шине организовано подключение

Пара двухполюсных автоматов может применяться для самостоятельного изготовления простейшего варианта перекидных устройств. Нужно только выполнить несколько простых действий:

• Поставить приспособления рядом.
• Один переворачивают вверх ногами.
• Затем вместе сцепляют клавиши, для чего в штатное отверстие вставляют стальной штифт. Правило актуально для любых видов генератора электрического тока.

Соединение устройств с сетью

Примеры подключения и возможные варианты

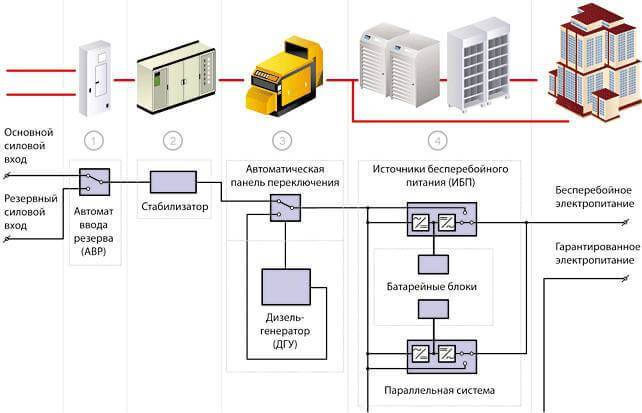

Итак, в общем, схема подключения генератора к сети дома выглядит примерно так:

Обратим внимание на то, что не указано расположение счетчика, поскольку сейчас в частном жилом секторе подавляющее большинство приборов учёта находятся вне территории участка с домом или дачей. Поэтому на приведённом рисунке счётчик находится за пределами схемы

Согласно такой схеме подключения генератора к сети дома, он может обеспечить резервное питание при переключении. Переключатель на схеме может быть:

• С полностью ручным управлением, перекидной рубильник с двумя или тремя положениями. Третье положение можно использовать при необходимости стабилизировать напряжение, в ситуациях неполного отключения.
• С полуавтоматическим управлением, когда используется реле отключения генератора при возобновлении питания от внешней линии. Полуавтоматы, обеспечивающие только пуск генератора, при отключении внешнего питания используются реже.
• С полностью автоматическим управлением, когда и старт, и остановка генератора производится в автоматическом режиме.

Собственно говоря, это весь диапазон вариантов как подключить генератор к сети дома, схема приведенная выше универсальна

Но, обратим внимание на то, что данная схема подключения генератора к сети дома не обеспечивает бесперебойного питания нагрузки. Поэтому давайте посмотрим на другую картинку:

Обратим внимание, что это максимально полный вариант обеспечения резервного питания частного дома. Почему полный? Такое подключение генератора к сети загородного дома позволяет:

• Обеспечить бесперебойное питание нагрузки;
• Обеспечить гарантированное питание нагрузки, даже в условиях длительного отключения (если есть запас топлива для генератора);
• Позволяет переключение в ручной режим управления резервом;
• Позволяет использовать резервное питание без использования ИБП (полезно в случае запланированных отключений, о которых энергетики обычно сообщают заранее);
• Позволяет получить гарантированно стабильное напряжение в случае скачков напряжения во внешней линии.

Кстати, эта схема позволяет защитить потребителя даже от суровых пиков вроде подачи 380В вместо 220. На этой схеме подключения генератора к сети дома, ИБП – источник бесперебойного питания, должен иметь расчётную ёмкость и время поддержания напряжения в зависимости от потребляемой мощности. Чаще всего (что намного дешевле) это расчётная мощность критически важных потребителей. Чтобы обеспечить питание именно важных приборов, придётся изменить схему включения линий в электрическом щитке.

АВР – автоматика ввода резерва может быть в любом исполнении. Наличие в схеме ИБП позволяет сэкономить на полной автоматике. В приведенной схеме подключения генератора к сети дома всё питание осуществляется через ИБП, отсюда и бесперебойность, и гарантированность. Примерно так обеспечивается питание ЦОД (центры обработки данных) с большим количеством серверов, непрерывная работа которых обязательна. Но снижение цен на автоматику и ИБП позволяет и в частном доме получить такое же надёжное энергоснабжение.

Классификация бензиновых генераторов

Бензогенератор может работать по синхронной или асинхронной схеме. В генераторе синхронного типа вращение магнитного поля стартера идентично ротору.

Такой агрегат быстрее реагирует на скачки напряжения, обеспечивает ровное питание благодаря индуктивным катушками на роторе (колебания не превышают 5%). Такие генераторы отличаются более высокой стоимостью. Оборудование чувствительно к влаге.

Ротор асинхронного генератора спрятан в герметичном корпусе. В отличие от синхронного прибора он более защищен от неблагоприятных природных факторов. Вращение ротора и стартера в асинхронных установках не совпадает.

Ротор опережает стартер. При изменении нагрузки, напряжение проседает, что неприемлемо в работе газового котла. Оборудование не рекомендуется использовать для питания высокоточных приборов.

Блок автоматики позволит вовремя запустить генератор без вмешательства человека. Даже если в момент отключения света хозяева отсутствуют, отопление не замерзнет

Оборудование также отличается по способу включения. Агрегат запускается вручную. После возобновления подачи электричества, нужно самостоятельно выключить устройство. Автоматические модели самопроизвольно реагируют на перебои с питанием. Выключение также происходит автономно.

Устройство для обеспечения бесперебойного питания может быть рамным и инверторным. Наибольшее распространение в быту получили рамные модели. Они отличаются крупными габаритами (от 60 см) и солидным весом ( от 40 кг).

Рамные бензогенераторы рекомендуется использовать стационарно. Из-за внушительного веса перемещать этот тип оборудования для разового обеспечения питания неразумно

Инверторные модели более компактны, нежели рамные. Их рекомендуют использовать для энергообеспечения сложных электронных приборов, работа которых зависит от стабильности напряжения.

Инверторные бензогенераторы отличаются компактностью и небольшим весом. Их проще и удобнее подключать к отопительному агрегату по необходимости и использовать для решения различных задач

Оборудование делится по фазности. Напряжение в однофазном генераторе до 400 Ватт. Их используют для питания одновременно нескольких бытовых приборов.

Трехфазные генераторы невозможно эксплуатировать в условии низких температур ввиду того, что масло в них мгновенно застывает. В подходящих условиях оборудование может работать до 10 часов.
