Реактивные методы
1. Метод поляризации
Один из самых распространенных реактивных методов для определения активности металлов — метод поляризации. Он основан на принципе изменения потенциала анода или катода при электролизе.
Если металл обладает большей активностью, он будет становиться анодом, а металл с более низкой активностью — катодом. Таким образом, путем изменения электрического потенциала можно определить, какой металл является более активным.
2. Метод измерения электродного потенциала
Другим реактивным методом является измерение электродного потенциала металлов. Это можно сделать с помощью вольтметра, подключив его к металлическим электродам. Металл с более положительным потенциалом будет более активным.
3. Метод определения скорости коррозии
Скорость коррозии металла также может быть использована в качестве реактивного метода для определения активности металлов. Чем быстрее металл корродирует, тем более активным он считается. Для определения скорости коррозии можно использовать различные методы, такие как взвешивание металлических образцов и измерение потери массы в процессе коррозии.
4. Метод потенциального сканирования
Метод потенциального сканирования используется для определения активности металлов путем измерения их реакций на изменение потенциала. При сканировании потенциала в зависимости от времени можно проследить, какой металл начинает электрохимическую реакцию раньше, и, следовательно, считать его более активным.
Таким образом, реактивные методы позволяют определить, какой металл более активен путем измерения электрического потенциала, скорости коррозии и реакций на изменение потенциала. Эти методы являются эффективными инструментами для изучения активности металлов и применяются в различных областях, от науки до промышленности.
Почему нужно уметь отличать анод от катода
Определение «плюса» и «минуса» светодиода необходимо для проверки имеющейся пиктограммы там, где она отсутствует. Часто это случается на новых, «б-ушных», выпаянных из старых схем, диодах. В этом случае нет никакой гарантии, что производитель дешевых элементов не ошибся в их маркировке. Поэтому гарантии соответствия имеющейся маркировки никакой нет.
Подключение без проведения предварительного тестирования может завершиться пробивкой LED и не работающей электрической цепью. Произойдёт это из-за того, что ток диода движется в одном направлении (кроме двухцветников, моргающих светодиодов или ИК). Только верная распайка позволит получить нормальную, рабочую электросхему.

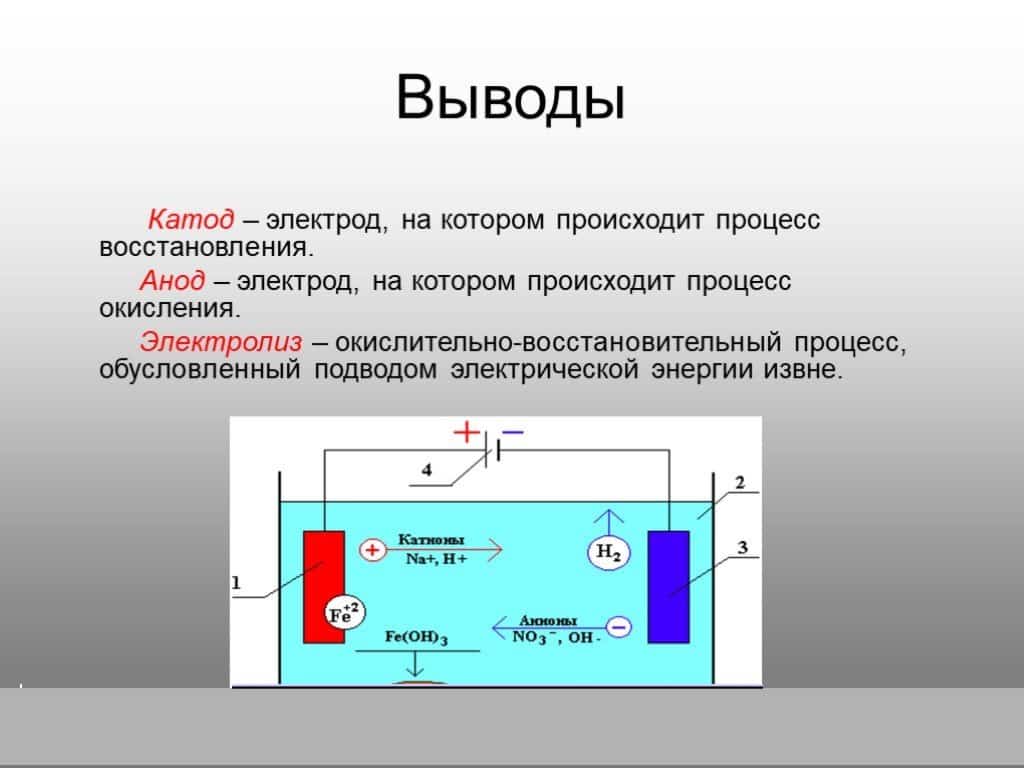

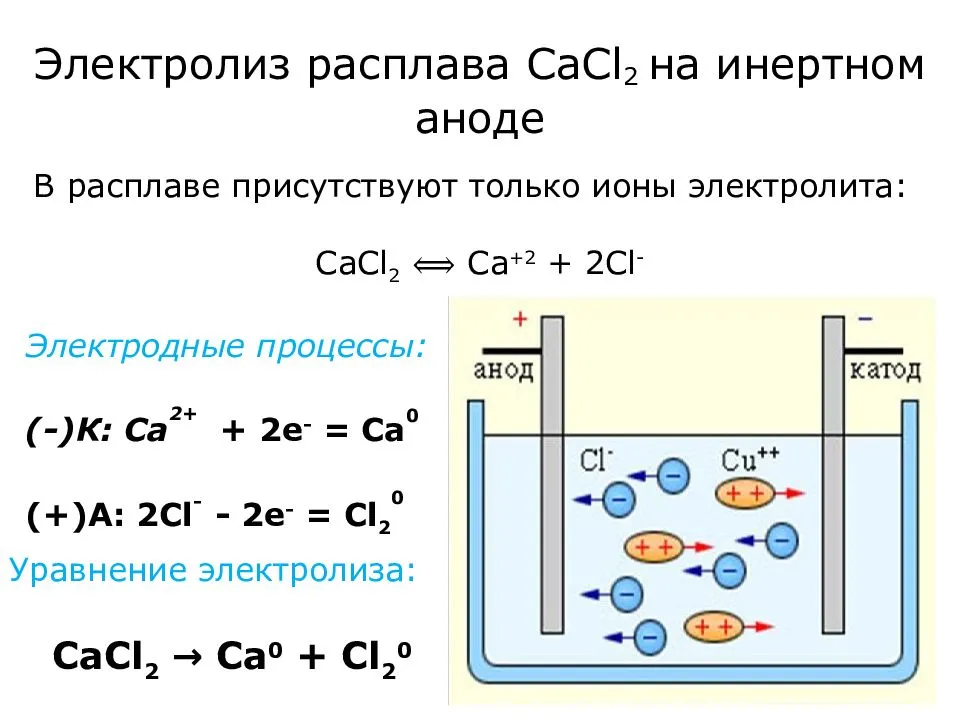

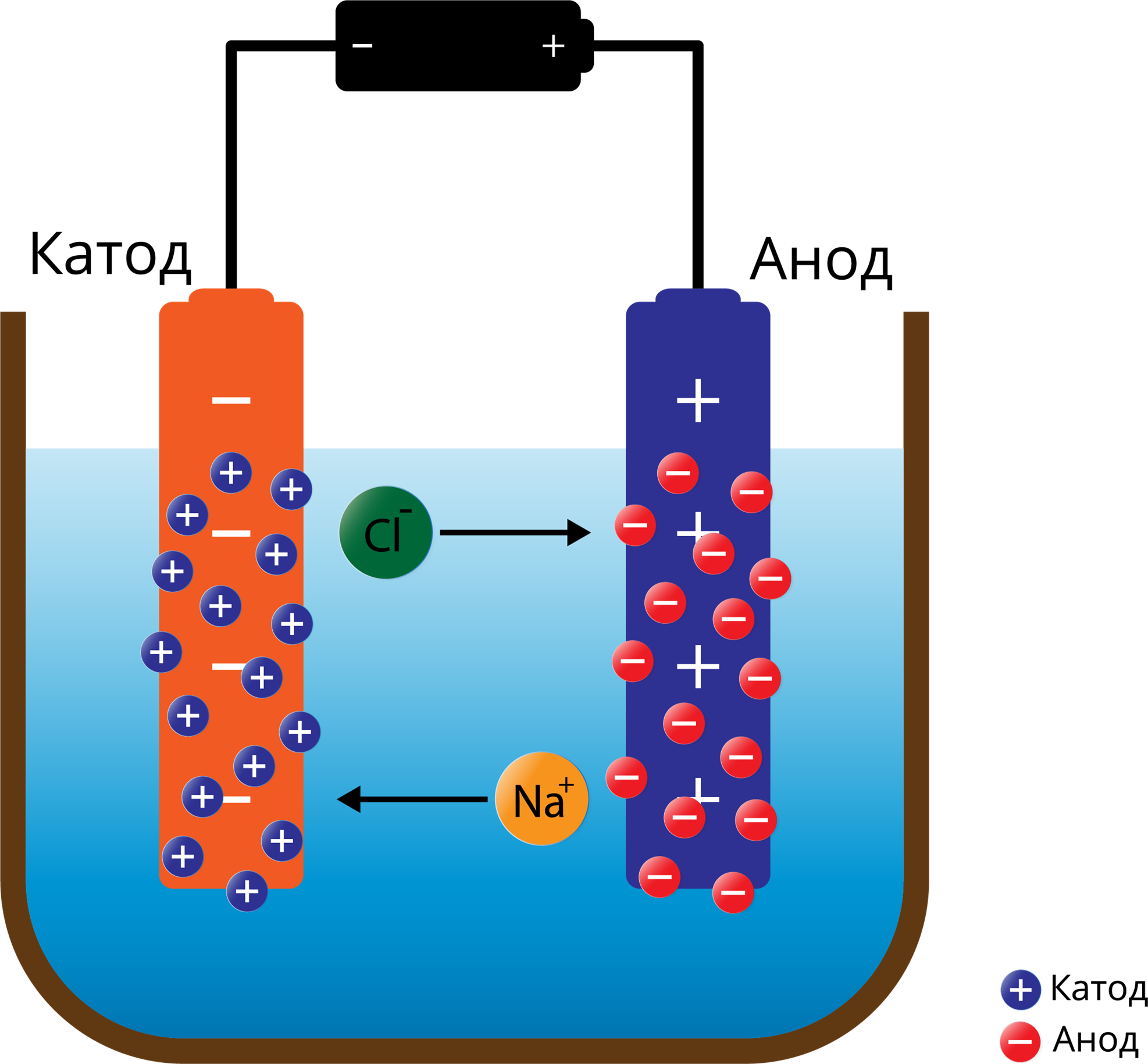

Электролит

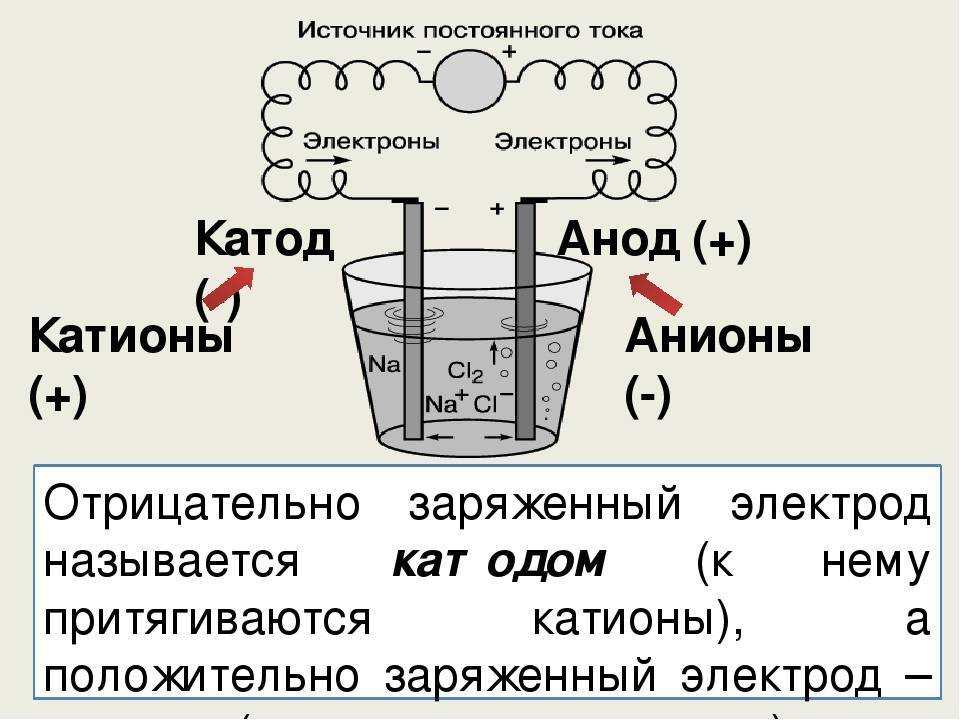

В процессе электролиза, электролит разлагается на ионы (положительные и отрицательные) в результате протекания электрического тока. Положительные ионы, или катионы, движутся к отрицательному электроду (аноду), а отрицательные ионы, или анионы, движутся к положительному электроду (катоду).
Важно понимать, что при подключении электрода к батарее или другому источнику электрического тока, важно правильно определить положение анода и катода. Для этого можно использовать предложенные ниже методы

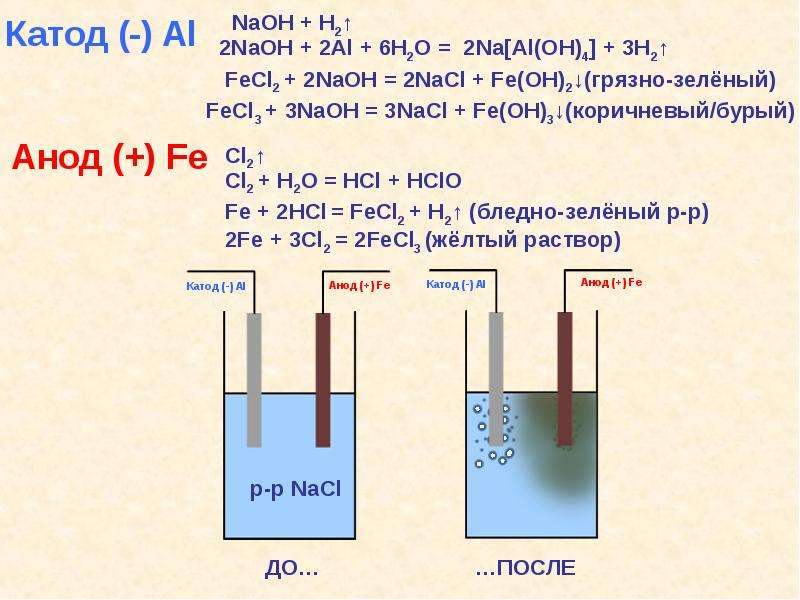

Метод эффервесценции: если на электроде появляются пузырьки газа, то это обозначает кислород или водород, что означает, что данный электрод является анодом. Отсутствие пузырьков газа указывает на катод.
Метод задержки ионов: если на электроде наблюдается более интенсивная коррозия или растворение, это указывает на анод, так как положительные ионы, двигаясь к нему, больше всего взаимодействуют с данным электродом. Катод, наоборот, будет иметь более низкую степень коррозии.
Метод визуальных признаков: в некоторых случаях можно определить катод и анод по внешнему виду электродов. Например, если один из электродов имеет более блестящую поверхность, это, скорее всего, катод, так как процесс электролиза обычно вызывает окисление анода.
Важно помнить, что направление тока всегда указывает на положение анода и катода: ток всегда течет от анода к катоду. И правильное определение анода и катода важно при проведении любых электрохимических экспериментов или работы с электролитами
Полупроводниковый диод
Полупроводниковый диод — самый простой полупроводниковый прибор, состоящий из одного PN перехода. Основная его функция — это проводить электрический ток в одном направлении, и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.
На стыке соединения P и N образуется PN-переход (PN-junction). Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод. Диод проводит ток в направлении от анода к катоду, и не проводит обратно.
Диод в состоянии покоя
Посмотрим, что происходит внутри PN-перехода, когда полупроводниковый диод находится в состоянии покоя. То есть тогда, когда ни к аноду, ни к катоду не подключено напряжения.
Итак, в части N имеются в наличии свободные электроны – отрицательно заряженные частицы. В части P находятся положительно заряженные ионы – дырки. В результате, в том месте, где есть частицы с зарядами разных знаков, возникает электрическое поле, притягивающее их друг к другу.
Под действием этого поля свободные электроны из части N дрейфуют через PN переход в часть P и заполняют некоторые дырки. В итоге получается очень слабый электрический ток, измеряемый в наноамперах. В результате, плотность вещества в P части повышается и возникает диффузия (стремление вещества к равномерной концентрации), толкающая частицы обратно на сторону N.
Обратное включение диода
Теперь посмотрим, как у полупроводникового диода получается выполнять свою основную функцию – проводить ток только в одном направлении. Подключим источник питания — плюс к катоду, минус к аноду.
В соответствии с силой притяжения, возникшей между зарядами разной полярности, электроны из N начнут движение к плюсу и отдалятся от PN перехода. Аналогично, дырки из P будут притягиваться к минусу, и также отдалятся от PN перехода. В результате, плотность вещества у электродов повышается. В действие приходит диффузия и начинает толкать частицы обратно, стремясь к равномерной плотности вещества.
Как мы видим, в этом состоянии диод не проводит ток. При повышении напряжения, в PN переходе будет все меньше и меньше заряженных частиц.
Прямое включение диода
Меняем полярность источника питания — плюс к аноду, минус к катоду. В таком положении, между зарядами одинаковой полярности возникает сила отталкивания. Отрицательно заряженные электроны отдаляются от минуса и двигаются сторону pn перехода. В свою очередь, положительно заряженные дырки отталкиваются от плюса и направляются навстречу электорнам. PN переход обогащается заряженными частицами с разной полярностью, между которыми возникает электрическое поле – внутреннее электрическое поле PN перехода. Под его действием электроны начинают дрейфовать на сторону P. Часть из них рекомбинируют с дырками (заполняют место в атомах, где не хватает электрона). Остальные электроны устремляются к плюсу батарейки. Через диод пошел ток ID.
Чтобы не возникло путаницы, напомню, что направление тока на электрических схемах обратно направлению потока электронов.
Недостатки реального полупроводникового диода
На практике, в реальном диоде, при обратном подключении напряжения, возникает очень маленький ток, измеряемый в микро, или наноамперах ( в зависимости от модели прибора ). В следствии слишком высокого напряжения, может разрушиться кристаллическая структура полупроводника в диоде. В этом случае, прибор начнет хорошо проводить ток также и при обратном смещении. Такое напряжение называется напряжение пробоя. Процесс разрушения структуры полупроводника невосстановим, и прибор приходит в негодность.
При прямом подключении, напряжение между анодом и катодом должно достигнуть определенного значения Vϒ, для того чтобы диод начал хорошо проводить ток. Для кремниевых приборов Vϒ — это примерно 0.7V, а для германиевых — около 0.3V. Более подробно об этом, и других характеристиках полупроводникового выпрямительного диода пойдет речь в статье ВАХ полупроводникового диода.
