Как нужно подключать светодиодную люстру с тремя проводами

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Что еще нужно знать о подключении люстры к сети?

Согласно современным правилам монтажа электропроводки, провода при объединении нельзя просто скручивать. Такое соединение со временем может окислиться и начать перегреваться.

Провода можно соединить друг с другом методом пайки, либо использовать для их соединения специальные клеммные коробки, которые обычно идут в комплекте с люстрой.

К сожалению, далеко не всегда в такую коробку вы сможете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, как следует заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.

Важно! Не забывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети необходимо осуществлять исключительно в условиях отсутствия напряжения в данной сети. Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях

Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света

Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях. Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света.

Схема подключения при выходе из потолка двух проводов

Люстры с одной лампой или каркас, которых выполнен из пластиковых деталей, не проводящих электрическую энергию, могут иметь две жилы для питания. При выполнении следующей инструкции трудностей подсоединения не возникнет:

Проводится определение назначения жил, выходящих из потолка;
Если люстра одноконтурная, но имеет три вывода, выявляется «земля», обрезается, полностью изолируется, из процесса подключения она исключается;
Работу по подсоединению следует начинать с «нулевых» проводников;
При наличии двух и более контуров, у светильника объединяются фазные жилы клеммными зажимами, отдельным выводом подключается к электрической сети дома или квартиры;
Подается напряжение питание, проверяется результат.

Устройство и схема подключения люстры с пультом дистанционного управления

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Подключение новой светодиодной люстры

Шаг 1: Перед началом подключения новой светодиодной люстры убедитесь, что электрическая сеть отключена, чтобы избежать возможных повреждений или удара током.

Шаг 2: Откройте крышку крепления люстры, чтобы получить доступ к проводам и клеммам. Обычно крышка закрывается парой винтов или клипсами.

Шаг 3: Используя отвертку или переключатель для откручивания колпачка, разъедините провода от предыдущей люстры. Обычно три провода имеют цветовую маркировку: синий (нулевой), коричневый (фазный) и зеленый/желтый (заземляющий).

Шаг 4: Проанализируйте кабель новой светодиодной люстры. Он должен иметь три провода, соответствующие цветовой маркировке проводов в потолке. Если провода не соответствуют, сверьтесь с инструкцией к светодиодной люстре или обратитесь к производителю.

Шаг 5: Следующим шагом является подключение проводов. Соедините провода синего цвета (нулевой) и коричневого цвета (фазный) люстры с соответствующими проводами в потолке. Обычно используется клемма соединения, в которую вставляют провода и закрепляют винтом или зажимают.

Шаг 6: Заземляющий провод (зеленый/желтый) светодиодной люстры должен быть подключен к заземляющему проводу в потолке. Также используется клемма соединения.

Шаг 7: Проверьте, что все провода хорошо и надежно закреплены в клеммах. Перед закрытием крышки убедитесь, что провода не перекручены и не задевают друг друга.

Шаг 8: Закройте крышку крепления люстры и убедитесь, что она надежно закреплена, чтобы избежать падения люстры при использовании.

Шаг 9: Подключите электрическую сеть и проверьте работу новой светодиодной люстры. Убедитесь, что потолочное освещение включается и работает без проблем.

Важно: Если у вас возникли сомнения или проблемы при подключении светодиодной люстры, рекомендуется обратиться к специалисту или электрику для профессиональной помощи

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах

Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

04 Окт 2016г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается. Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

включение отдельных групп ламп на люстре;
регулировка яркости освещения;
на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети – фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета) соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

Фаза – это коричневый или белый провод.
Ноль – это провод синего цвета.
Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

Возьмите отвертку индикаторного типа или указатель напряжения.
Включите две клавиши от выключателя.
По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
Поставьте отметки маркером на провода.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Как правильно подключить трехпроводную люстру

Подключение трехпроводной люстры может показаться сложным заданием для некоторых людей, но на самом деле все довольно просто, если следовать определенной последовательности действий. В этом разделе мы расскажем вам, как правильно подключить трехпроводную люстру.

Шаг 1: Отключите электричество

Прежде чем начать подключение люстры, убедитесь, что электричество в помещении полностью отключено. Для этого отключите соответствующий автомат или выключатель в электрической щитовой.

Шаг 2: Проверьте провода

Перед подключением люстры убедитесь, что провода на потолке соответствуют трехпроводной системе: фазовый провод (обычно красного цвета), нейтральный провод (обычно синего цвета) и заземляющий провод (обычно желтозеленого цвета).

Шаг 3: Подготовьте люстру

Откройте упаковку с люстрой и проверьте, есть ли инструкция по монтажу и подключению. Если есть, прочтите ее внимательно. При необходимости, соберите все составляющие части люстры и убедитесь, что они находятся в надлежащем состоянии.

Шаг 4: Проведите провода

Протяните провода от люстры к месту, где будет размещаться выключатель. Обычно для этого используются специальные каналы или гибкие трубы. Постарайтесь сделать провода доступными для подключения, но при этом убедитесь, что они защищены и не создают опасности.

Шаг 5: Подключение проводов

Подготовьте провода для подключения, удалив изоляцию с концов каждого провода. Соедините фазовый провод от потолка с фазовым проводом от люстры, нейтральный провод с нейтральным проводом и заземляющий провод с заземляющим проводом. Используйте соединительные клеммы для надежного и безопасного соединения проводов.

Шаг 6: Закрепите люстру

После подключения проводов закрепите люстру на потолке при помощи крепежных элементов, предоставляемых в комплекте. Убедитесь, что люстра надежно закреплена и не шатается.

Шаг 7: Проверьте подключение

Включите электричество и проверьте, работает ли люстра. Если все сделано правильно, она должна загореться. При необходимости, проверьте функцию выключателя и убедитесь, что люстра включается и выключается без проблем.

Шаг 8: Безопасность важна

Помните, что при подключении электрических приборов безопасность должна быть всегда на первом месте. Если у вас возникли сомнения касательно подключения люстры, не стесняйтесь обратиться за помощью к профессионалам.

Вот и все – вы успешно подключили трехпроводную люстру! Теперь вы можете наслаждаться красивым и функциональным освещением в своем помещении.

Если из потолка выходит два провода

Для подключения люстры с 2 проводами достаточно соединить нуль из коробки распределения прямо с нулем из светильника. Фазу подключают к выключателю и люстре. Если в светильнике более одной лампы, то сначала нужно соединить нули лампочек, и только потом соединить с проводом, идущим от коробки. То же самое нужно сделать с фазами: сначала соединить фазные проводки от лампочек, затем подключить их к выключателю через фазу.

Подключение люстры с тремя проводами в случае, когда из потолка выходит лишь два, возможно только к одноклавишному выключателю. При этом соединяют нуль с нулем, фазу с фазой, а оставшийся люстровой фазный провод изолируют.

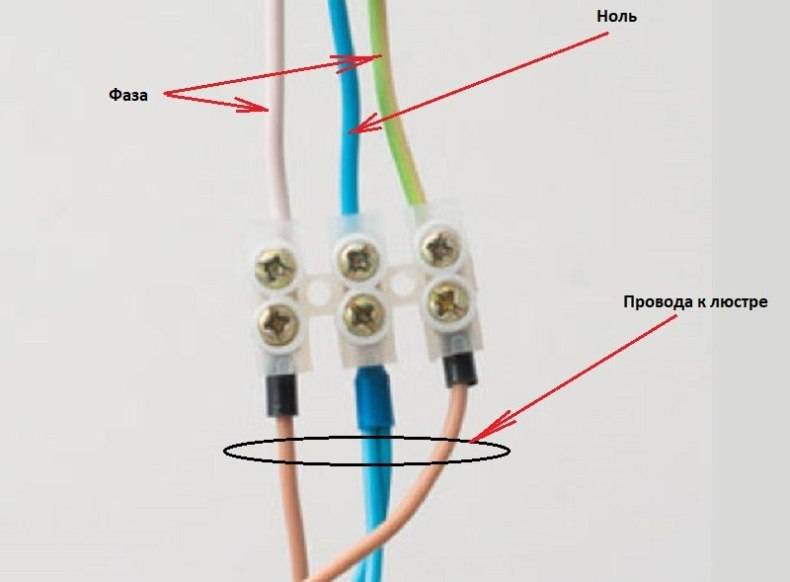

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.
