Как правильно крепить сотовый поликарбонат

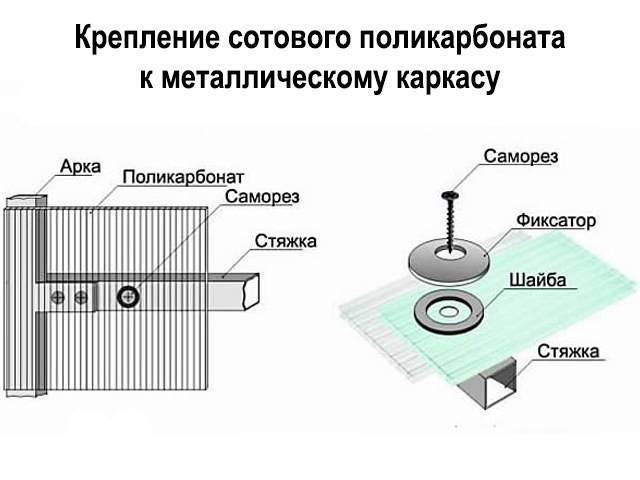

Чем крепить поликарбонат к металлическому каркасу

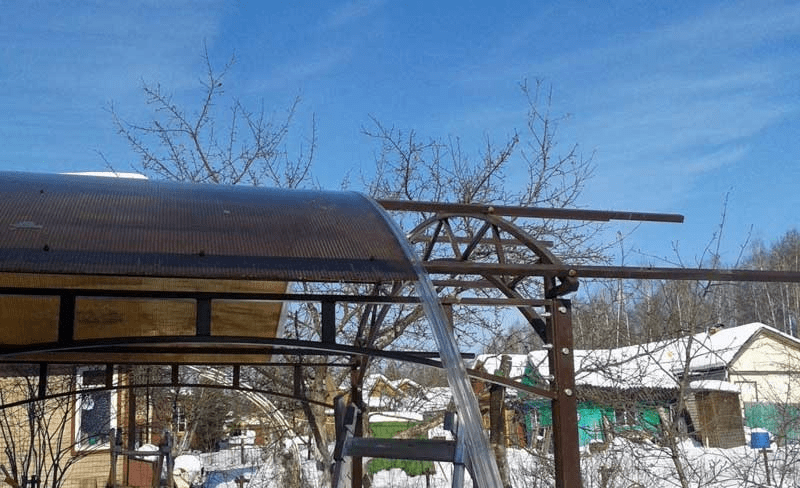

Уложить пластиковые листы на готовое стальное или алюминиевое основание можно самыми разными способами. Например, поликарбонат можно наклеить на герметик или пришить к деревянной вагонке, закрепить саморезами или использовать специальный монтажный профиль. Выбор конкретной технологии основывается на размерах крыши, форме и толщине материала, и, конечно, зависит от структуры поликарбоната – сотовой или монолитной.

Чтобы не заниматься кустарщиной, при способе крепления лучше всего использовать самые надежные и проверенные практикой схемы:

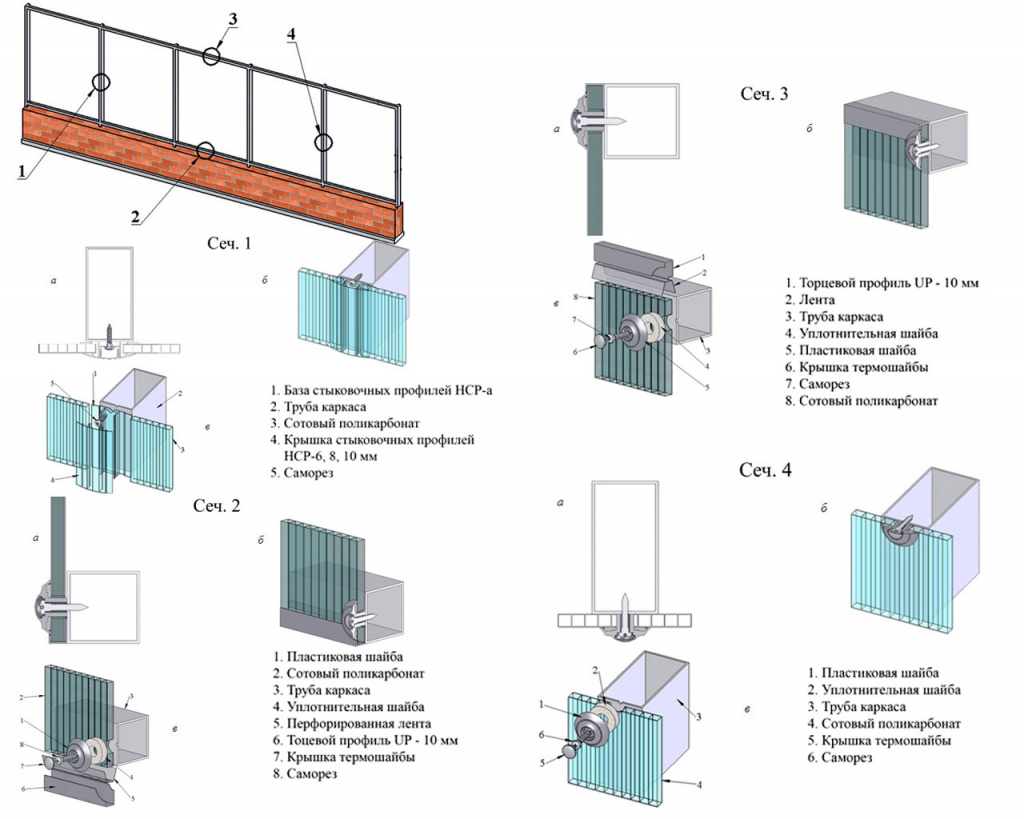

• Установка или закладка фиксации листа на промежуточной поликарбонатной ленте Н-образного профиля;
• Монтаж пластиковых листов с фиксацией на стыках с помощью разборной — разъемной планки;
• Крепление поликарбоната с помощью специализированного разъемного профиля.

Кроме трех основных способов, используется вспомогательный вариант крепления точечным способом. В этом случае поликарбонат фиксируется не на линии стыка кромок, а по всей площади полотна. Схема явно заимствована из технологии обшивки каркасных металлических заборов и на сегодня используется только для очень тонкого сотового поликарбоната.

Простейшие варианты крепления пластика на каркасе

Точечный способ фиксации поликарбонатной кровли предполагает использование деревянной обрешетки, уложенной на каркас между металлическими прогонами перекрытия. Для крепления в полотне просверливается сквозное отверстие, в полость устанавливается резиновая втулка, далее заворачивается саморез с компенсирующей шайбой, и одевается защитный колпачок.

Вместо самореза можно использовать винт, что даст возможность при необходимости снимать поликарбонат с металлического каркаса. Единственное условие – потребуется просверлить отверстие в обрешетке. Стандартный шаг крепления поликарбоната к металлическому каркасу составляет 300-400 мм.

К сведению!
Способ, несмотря, на свою примитивность и не самый лучший декоративный вид, обладает двумя очень важными преимуществами. Во-первых, крепеж стоит копейки, и ремонтировать его очень просто. Во-вторых, нагрузка на поликарбонат от давления снега или воды переносится на металлический каркас равномерно по всей площади конструкции.

Даже запредельно большой слой снега не продавит тонкий поликарбонат на металлическом каркасе, как это бывает при использовании более простых и современных схем крепления. Кроме того, точечным способом можно без проблем монтировать материал на рейках с несимметричным профилем, например, выполнить крепление поликарбоната к металлическому уголку.

Фиксация ленточным профилем

В этом случае к металлу на каркасе крепится пластиковая лента Н-образного сечения с двумя полками на торцах. Профиль используется для крепления сотового поликарбоната к металлическому каркасу. При этом лента укладывается на крышу одновременно с поликарбонатным полотном.

Преимуществом подобной схемы является высокая скорость монтажа сотового поликарбоната на металлическом каркасе. Кроме того, можно обойтись без контробрешеточных дуг или арочных секций, что упрощает работу и экономит материал. Прочность такого способа крепления поликарбоната невелика, поэтому его используют преимущественно для временных наземных парников и теплиц.

Стационарное крепление пластика

Примерно 90% всех крыш, навесов и защитных козырьков собираются по стационарной схеме. В этом случае кровля собирается из отдельных листов пластика, вырезанных на всю ширину крыши. Таким образом удается обеспечить минимальную длину швов, что значительно упрощает монтаж прозрачного покрытия на металлическом основании.

Для постоянных крыш и навесов используется два типа креплений:

Главным преимуществом обоих схем является высокая прочность крепежа и возможность ремонта кровельного покрытия. В декоративном плане планочное крепление выглядит более привлекательно.

Что нужно знать перед началом монтажа?

Поликарбонат по внешнему виду напоминает стекло. Однако кажущаяся его прозрачность всё-таки служит неплохой защитой от прямых солнечных лучей. Этот монолитный материал обладает хорошей гибкостью, но очень прочен и довольно легок. Эксплуатационная температура поликарбоната от – 40 до + 120 градусов по Цельсию.

Поликарбонат разделяется на два вида:

• Монолитный. Это, практически, стекло, только легче и прочнее
• Сотовый. Это пустотелая, но многослойная конструкция с ребрами жесткости, расположенными продольно

Перед приобретением поликарбоната нужно, желательно, максимально точно определиться с его размерами. Это значительно облегчит подгонку листов. А также стоит быть готовым к тому, что монтаж поликарбоната, если представить его пошагово, выглядит так:

1. Подбор листов (ориентация)
2. Нарезка пластин нужной формы и размеров
3. Подготовка отверстий для креплений
4. Герметизация швов
5. Сборка всех элементов конструкции

Стоит еще учесть и тот факт, что поликарбонат может деформироваться из-за повышенной тепловой нагрузки

Это особенно важно знать перед тем, как делать , крепить поликарбонат на теплицу, крышу или навес, который будет находиться преимущественно под палящим солнцем

Стоит знать! 2,5 миллиметра на каждый метр – это стандартные показатели расширения сотового прозрачного поликарбоната, а для цветных плит этот показатель равен 4,5 миллиметра на 1 метр.

При монтаже летом в жару панели нужно устанавливать вплотную, в том числе к замку стыковочного профиля. Снижение температуры уменьшит поликарбонат и появится нужный зазор между замком профиля и листом, что обеспечит дополнительный отход влаги.

Подборка панелей

При работе с сотовым поликарбонатом, главное правильно расположить листы с учетом ребер жесткости. Монтаж панели нужно выполнять так, чтобы внутренние каналы ребер жёсткости имели выход наружу. Так будет отводиться конденсат, который будет образовываться внутри листа. Можно ли крепить поликарбонат горизонтально?

Это важно! При конструировании теплицы, листы нужно располагать вертикально (ребра жесткости должны быть перпендикулярны поверхности). Если предстоит монтаж скатных поверхностей, то рёбра обязаны располагаться вдоль скатов. При арочном монтаже, рёбра стоит располагать по направлению дуги

При арочном монтаже, рёбра стоит располагать по направлению дуги.

Стоит обратить внимание, сделал ли производитель одну из сторон поликарбоната наружной. Если да, то такая сторона имеет специальный защитный слой, который можно снять уже после того, как лист будет закреплён. При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно

При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно.

Точные замеры помогут приобрести нужное количество материала, которого хватит для качественного крепления.

Нарезка пластин

Учитывая правильность расположения панелей относительно их рёбер жёсткости, стоит подготовить чертеж с замерами нужного количества поликарбонатных пластин. После чего нужно приступать к резке большого полотна.

Для резки вполне подойдёт высокоскоростная циркулярная пила. Выполнять работу лучше всего твёрдосплавными дисками с неразведёнными мелкими зубьями.

Внимание! Поликарбонатные листы нельзя во время резки держать в руках. Сильная вибрация может привести к травме человека или некачественному срезу. Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками

А линию среза после работ обязательно очистить от стружки

Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками. А линию среза после работ обязательно очистить от стружки.

Отверстия в поликарбонате

Сверлить дырки в сотовом поликарбонате нужно между рёбрами жёсткости (это не будет мешать отводу конденсата). Выполнять работы нужно перед началом крепления. Лучше всего сверлить электрической дрелью со свёрлами по металлу.

Герметизация

Этот процесс нужно выполнять только для сотовых панелей. На торцах, расположенных сверху, нужно закрепить самоклеящуюся ленту. Нижние торцы герметизировать нельзя.

Если вы решили делать теплицу из поликарбоната, то учтите, что нужно проводить . Это нужно для того, чтобы снизить риск заболевания сельскохозяйственных культур.

Кстати говоря, не зря поликарбонат используют в изготовлении теплиц. Этот материал отлично пропускает свет и при этом обладает стойкостью к высокой температуре. Читайте о других технический характеристиках сотового поликарбоната . Этому материалу свойственна высокая прочность.

Особенности эксплуатации листового поликарбоната на каркасах из пиломатериалов

Так выглядит забор из поликарбоната на деревянном каркасе

Главной особенностью монолитного или сотового поликарбоната,которую необходимо учесть до того, как приступить к монтажным работам, является деформация при нагревании и остывании (см.также статью «Крепление деревянного бруса к кирпичной стене – особенности технологии»).

По сути, при нагревании расширяется большая часть различных веществ, независимо от их консистенции и конфигурации. Но на полимерных листовых материалах изменения температуры сказываются особенно.

Поэтому, приступая к монтажу необходимо заготовить те крепёжные элементы,которые позволят выдержать компенсационный зазор между листовым материалом и поверхностью каркаса. В результате, при эксплуатации сооружения,полимерное покрытие нагреваясь от солнца не треснет и не пойдет волнами.

Как уже было сказано,поликарбонат может быть монолитными или сотовым. И та и другая модификация полимерных материалов отличается эластичностью, но при нагревании склонна растрескиваться. Помимо компенсационного зазора, для предупреждения растрескивания нужно правильно ориентировать листы относительно каркаса и правильно их резать.

Итак, после того как мы выяснили,что нужно знать выполняя монтаж поликарбоната на деревянный каркас,определимся с тем, какие инструменты нам потребуются.

Выбор инструментов и сопутствующих средств для проведения монтажных работ

Правильно выполнить монтаж нам позволит наличие следующих инструментов и приспособлений:

• шуруповерт с функцией дрели и сверло с диаметром 1 мм;
• саморезы для монтажа листового материала;
• обычные шайбы или специальные термошайбы (цена которых чуть выше) для выполнения компенсационного зазора;
• соединительный профиль, с помощью которого можно соединить соседние листы поликарбоната.

Особенности ориентирования и резки

Односкатный деревянный навес из поликарбоната своими руками собрать несложно

Для того чтобы монтаж сотового поликарбоната на деревянный каркас был успешным,нужно уметь правильно ориентировать и резать лист.

. В результате, сотовый поликарбонат можно согнуть, в то время как монолитный аналог устанавливается в не согнутом виде.

Ориентирование сотовых листов выполняется по направлению ребер жесткости. Расположение листа против направления ребер жёсткости может привести к тому, что материал треснет.

Кроме того, если в полости сот будет скапливаться конденсат, выведение влаги, при правильном ориентировании произойдёт само собой. Если же лист будет выгнут поперёк ребер жёсткости,вода будет застаиваться, что со временем приведёт к потемнению изначально прозрачных листов.

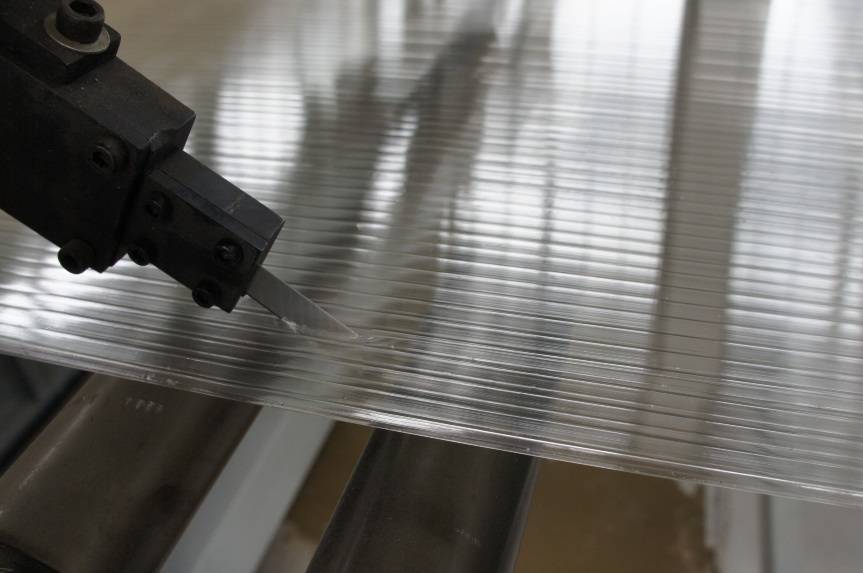

На фото- процесс резки поликарбоната

Оптимально для резки использовать циркулярные пилы с мелкозубчатыми кругами. Циркулярная пила при высокой скорости резки обеспечивает ровный рез, который не нуждается в дополнительной обработке. Если специальной циркулярной пилы в наличии нет, можно применить болгарку с диском для резки древесины.

Проведение монтажных работ

Структура материала на торцевом срезе

После того как мы выяснили, как резать и ориентировать листы полимерного материала,определимся с тем,как крепить сотовый поликарбонат к дереву.

Инструкция проведения монтажных работ несложная и вы наверняка справитесь с поставленной задачей самостоятельно без привлечения квалифицированных специалистов.

На первом этапе собираем каркас из пиломатериалов. Сборка каркаса напрямую зависит от того что планируется строить будь то забор, беседка или просто дачный навес.

На этом этапе важно подобрать и расположить пиломатериалы, так чтобы их кромка, к которой будет прилегать полимерный лист была как можно ровнее и не имела существенных изгибов

• На следующем этапе снимаем размеры с каркаса и переносим их на лист, который предстоит распилить.
• После того как размеры на листовом материале обозначены,приступаем к резке. При резке поликарбоната в обязательном порядке используем средства обеспечения личной безопасности (защитные очки и перчатки).

Лист подогнан по размеру каркаса

• Прикладываем подготовленный лист к каркасу и позиционируем так, как он будет окончательно установлен.
• По периметру листа там, где он примыкает к дереву, высверливаем отверстия диаметром не более 1 мм. Расстояние между отверстиями недолжно превышать 20 см. В подготовленные отверстия вкручиваем саморезы,предварительно надев на них шайбы.

Монтаж саморезов с термошайбами

Торцы соседних листов герметизируются посредством специальной самоклеющейся ленты с алюминиевой поверхностью. Поперечные торцы листа изолировать лентой нельзя, так как через отверстия должен вытекать конденсат.

Как крепить поликарбонат

Поликарбонат – дорогой материал, поэтому перед началом строительных работ необходимо подготовить подробный чертеж и ознакомиться с правилами крепления. Готовый проект упростит расчет количества стройматериалов и позволит грамотно завершить монтажные работы.

Подготовительные работы

Листы поликарбоната не нуждаются в особой подготовке. Достаточно определить, с какой стороны находится пленка, которая является защитным слоем от ультрафиолетового излучения. Эту часть размещают снаружи тепличного сооружения или парника.

Подготовительный этап сводится к выполнению отверстий по заранее указанным меткам. Потребуется применить металлические сверла с углом заточки 30°. Дырки располагают в 40 мм от края панели между ребрами жесткости.

При установке поликарбоната используются металлические сверла.

Расстояние между полотнами

При выборе шага между крепежами учитывают толщину полотен и расстояние между планками обрешетки. Между точками крепления не должно быть больше 25–35 см.

Стандартная ширина панелей составляет 2 100 мм, длина – 3 000, 6 000 или 12 000 мм. Ребра жесткости устанавливают по длине полотна, а края панелей размещают на несущих опорах каркаса.

При монтаже листов поликарбоната необходимо учитывать ширину и толщину панелей.

Ориентация полотен

Внутренние ребра жесткости расположены в сотовом материале по длине. Ориентацию полотна выбирают так, чтобы конденсат, который накапливается внутри, не стекал по внутренним каналам, а свободно выводился наружу.

При обустройстве вертикального остекления ребра жесткости размещают вертикально, а в скатной конструкции – вдоль ската. В арочных сооружениях они идут по дуге.

При монтаже поликарбоната важно учитывать расположение его ребер жесткости

Крепежные элементы

При выборе крепежной фурнитуры для монтажа поликарбоната учитывают такие особенности:

1. Параметры самореза (крепежные элементы выбирают с учетом материала, из которого изготовлена конструкция, – древесины или металла).
2. Материал изготовления и характеристики шайбы.

Для крепления листов существуют специальные шайбы, которые выпускаются из того же материала, что и полотна. Термошайба состоит из выпуклой части с широкой ножкой, эластичного полимерного уплотнителя и заглушки под крепеж.

Крепление монолитных листов

Монолитный поликарбонат нуждается в усиленном креплении на каркасе. Для этих целей используют прочные термошайбы и выбирают правильный зазор.

Качественный монтаж влияет на устойчивость теплицы, а также защищенность от осадков, ветра и загрязнений. В продаже доступны термошайбы с разным цветом шляпки, поэтому даже требовательные покупатели смогут найти для себя подходящий образец.

Для монтажных работ нужно приобрести комплект термошайб (лучше взять с запасом). На этапе выбора следует учитывать, чтобы длина ножки крепежа была больше суммарной толщины прокладки под шляпкой шайбы и толщины тепличного листа. Это усилит надежность крепления монолитных полотен на металлической обрешетке.

Монтаж монолитного поликарбоната осуществляют с помощью термошайб.

Сами монтажные работы проводят в несколько этапов:

1. На листах делают отверстия под диаметр термошайб. Сверлить принято только в местах их крепления к каркасу.
2. Вставляют саморезы в отверстия термошайбы, после чего ее можно фиксировать сверху на лист. Для удобного выполнения работ следует воспользоваться помощью другого человека. Один будет удерживать лист, а другой – крепить шайбу к каркасу.

Чем прикрепить поликарбонат к брусу?

Рассмотрим виды саморезов, которые применяют для прикрепления поликарбоната к брусу:

1. Кровельные оцинкованные, имеющие шестигранную головку и шайбу.
2. Имеющие резиновую термошайбу с большим диаметром крышки и прокладки, чем в предыдущем варианте.
3. Оснащенные полимерной термошайбой, имеющие форму, которая похожа на зонтик.

Кроме того, определяя, чем крепить к дереву поликарбонат, не стоит забывать о соединительных профилях разъемного или неразъемного характера. Ими как бы зажимают листы материала.

Саморез является металлическим предметом, обеспечивающим крепление двух или нескольких материалов посредством винтового соединения. Прорезывание необходимой резьбы происходит в момент вкручивания.

Саморезы для дерева имеют больший шаг резьбы и меньшее количество витков в сравнении с теми, которые используются для металла. Благодаря этому снижается сила трения при вкручивании. Также отличительной чертой самореза для дерева нередко бывает наличие наконечника в виде сверла, благодаря которому облегчается вход в дерево.

Широко применяются кровельные саморезы. Они имеют большой диаметр стержня, что благоприятствует успешному вводу в твердые кровельные материалы. Такие элементы снабжены шестигранной головкой, поэтому при монтаже шуруповерт не соскакивает в сторону. Поверхность изделия обязательно цинкуют с целью защиты от коррозии. В комплекте всегда идет EPDM шайба, включающая оцинкованную крышку и тонкую резиновую прокладку.

Кровельные саморезы считаются самым дешевым крепежным элементом для поликарбоната.

Для решения проблемы с тепловым зазором нередко вместо обычной шайбы используется термошайба с большими толщиной и диаметром. Так, нагрузка распределяется по обширной площади и прогиб материала в месте вкручивания практически невозможен.

Саморез с шайбой из поликарбоната или другого полимера способствует надежному креплению и соблюдению достаточного термического зазора. Он имеет форму зонтика.

Крепежные элементы

Монтаж поликарбоната может осуществляться при помощи различных элементов: саморезы, шайбы, специальные конструкции. Их выбирают исходя из назначения будущей конструкции и материалов создания каркаса.

Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм. Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

Сам профиль бывает нескольких типов:

• соединительным;
• неразъемным;
• торцевым;
• разъемным.

Все варианты имеют свои особенности и характеристики, которые надо учитывать при выборе типа конструкции.

Плиты могут монтироваться в алюминиевом, пластиковом или поликарбонатном профиле. Сам профиль отличается сечением и маркируется латинскими буквами. Установленные в решетку плиты могут крепиться герметиком. Но при сильных ветрах это будет слабое соединение

Важно выбирать качественный герметик, который сохранит свою эластичность и прочность на протяжении нескольких лет

Чтобы знать, как правильно крепить поликарбонат на теплицу, необходимо запомнить несколько важных правил:

• герметик применяется только на верхних скатах;
• не допускать любых искривлений листов при использовании термошайб – это ведет к появлению дырок и потере герметичности конструкции;
• арочные конструкции снизу крепятся перфорированной лентой, что защитит от выхода воздуха, разрывов и порчи самих листов;
• металлический профиль применяется только для конструкций больше 2 м;
• алюминий является хорошим герметическим средством и является основанием, уплотнители из резины.
