Как из болгарки сделать отрезной станок с протяжкой

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Самостоятельное изготовление станка

Перед многими стоит задача – как сделать ткацкий станок? Да еще чтоб потратить меньше материалов. Так как же сделать ткацкий станок своими руками? Прежде всего, нужно придерживаться схемы изготовления, содержащей в себе последовательные этапы:

Подбирается четырехугольная рама.
Делаются округлые проемы в двух рейках.
В проемы, сделанные на окончаниях бруска, помещаются рейки с наименьшей окружностью и закрепляются при помощи клиньевых деталей.
В средней части бокового бруска располагаются пазы, чтобы поместить гребенку.
Оборудование имеет твердое дно для устойчивого стояния.
В ближайший круглый брусок вбиваются гвозди на расстоянии 5 мм, чтобы натягивать нитки.
В задней части установки применяется рейка для намотки лишнего полотна.

Гребенку можно изготовить из толстой фанеры. Высота ее достигает 15 см. Длина гребенки должна быть больше расстояния между рамами, которые находятся сбоку. Число вбитых гвоздей нужно поделить на два, чтобы получить число зубьев. Высоту зубьев подбирать примерно 70-100 мм, а ширину 5-7 мм. Межзубьевой промежуток — 5 мм.

Гребенка располагается в пазах на боковых брусках. Длина гребенки составляет расстояние, меньшее чем расстояние внутри установки. Необходимой деталью ткацкого станка является уток. На него происходит намотка нити. Он представляет собой подвижный элемент. Уток можно сделать как устройство с катушкой или как отдельную деталь из фанеры.

На ближнем валу располагаются гвозди, на которые привязываются одинаковой длины нити. Потом нитки делятся на четные и нечетные. Позади гребенки располагается двигающийся вал, где крепятся нечетные нити. А четные нити находятся на гребенке, а именно обматываются на гвоздях зубьев. Самодельный ткацкий станок работает по правилу наматывания на планку остаточного количества ниток, и делается основание изделия.

В дальнейшем идет намотка ниток на уток. Концовка нитки крепится на левой части рамы, которая находится впереди ведущей рейки. При поднятии планки уток проталкивается в зев. Движение происходит слева направо. Чередуя разноцветные нитки, можно получить рисунки на изделии (клетка, полоска).

Видео: как сделать ткацкий станок?

Конструкция

Данное приспособление имеет довольно широкое применение, в зависимости от вида используемого диска. Им можно будет проводить распил металлических труб или уголков, а также то же самое проделывать с деревом и пластиком. Получается довольно многофункциональное приспособление, которое еще позволяет использовать углошлифовальный инструмент мобильным способом, она крепится на рычаге и может быть снята в любой удобный момент.

Конструкция станка

Фактически понятно, что само устройство представляет собой опору в держателем для углошлифовальной машинки, благодаря конструкции которой можно проводить большое количество операций, включая обработку дерева.

При этом сама станина может быть реализована целым рядом способом при сохранении общей идеи конструкции, состоящей из:

нижней опорной рамы;
направляющих и приспособлений для крепежа заготовок;
рычажного устройства с крепежным приспособлением для болгарки.

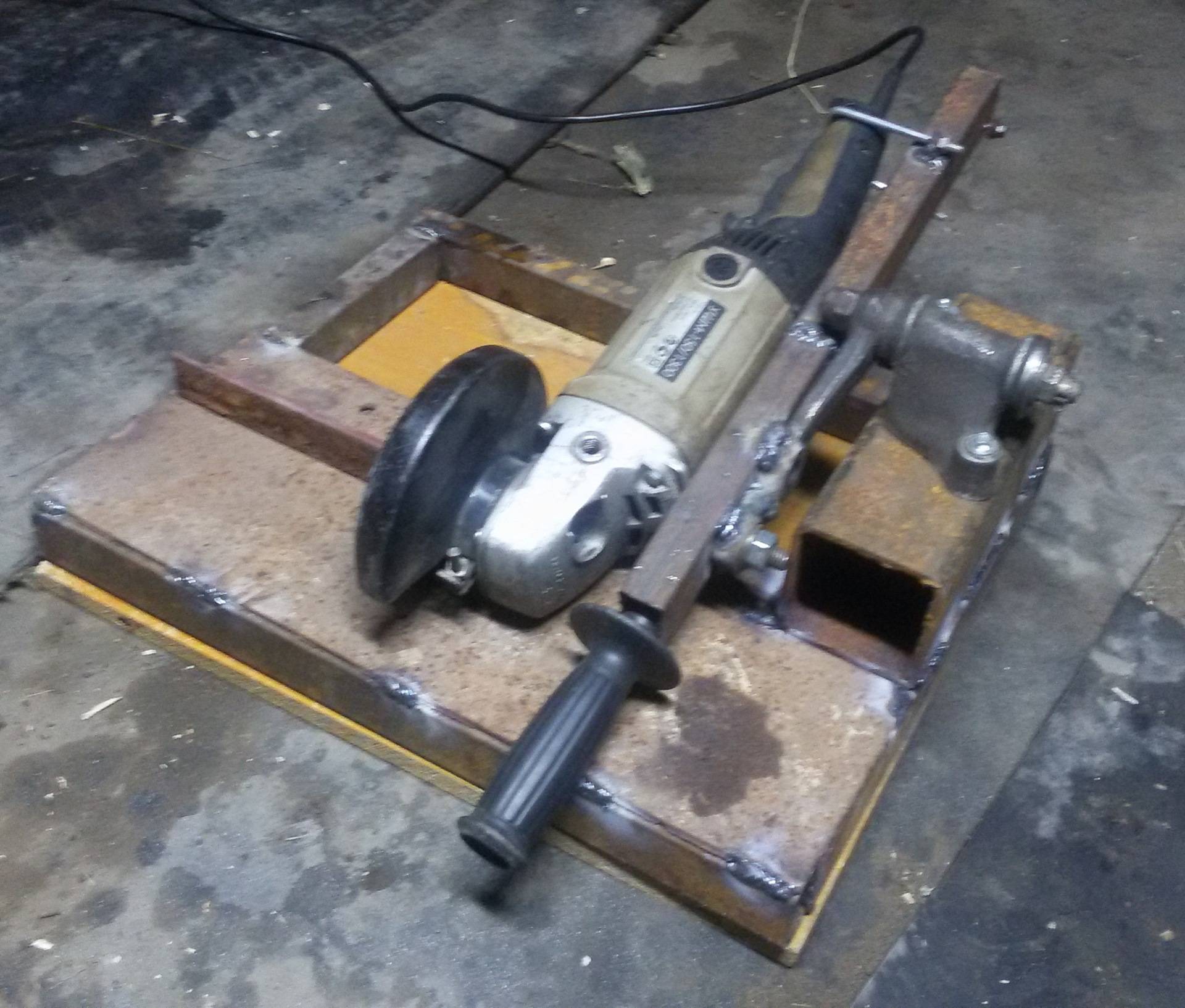

Простейший самодельный станок

Чем лучше спроектирована конструкция, тем удобнее и большее количество операций можно не ней выполнять. Хорошо проработанные чертежи такого станка можно посмотреть на фото. Такую конструкцию не составит труда собрать своими руками методом раскроя и сварки. Полученное приспособление не только заменит погружную дисковую пилу, но и позволит делать раскрой целому ряду материалов от листовых до объемных заготовок. Это удобное и полезное в хозяйстве приспособление, имеющее практическую направленность.

Устройство отрезного станка

мобильный отрезной станок по металлу

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

маятниковым способом;
фронтально;
снизу.

Дисковые станки делятся на следующие разновидности:

абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
Узлы в сборе закрепляют на оси двух сторон.
Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

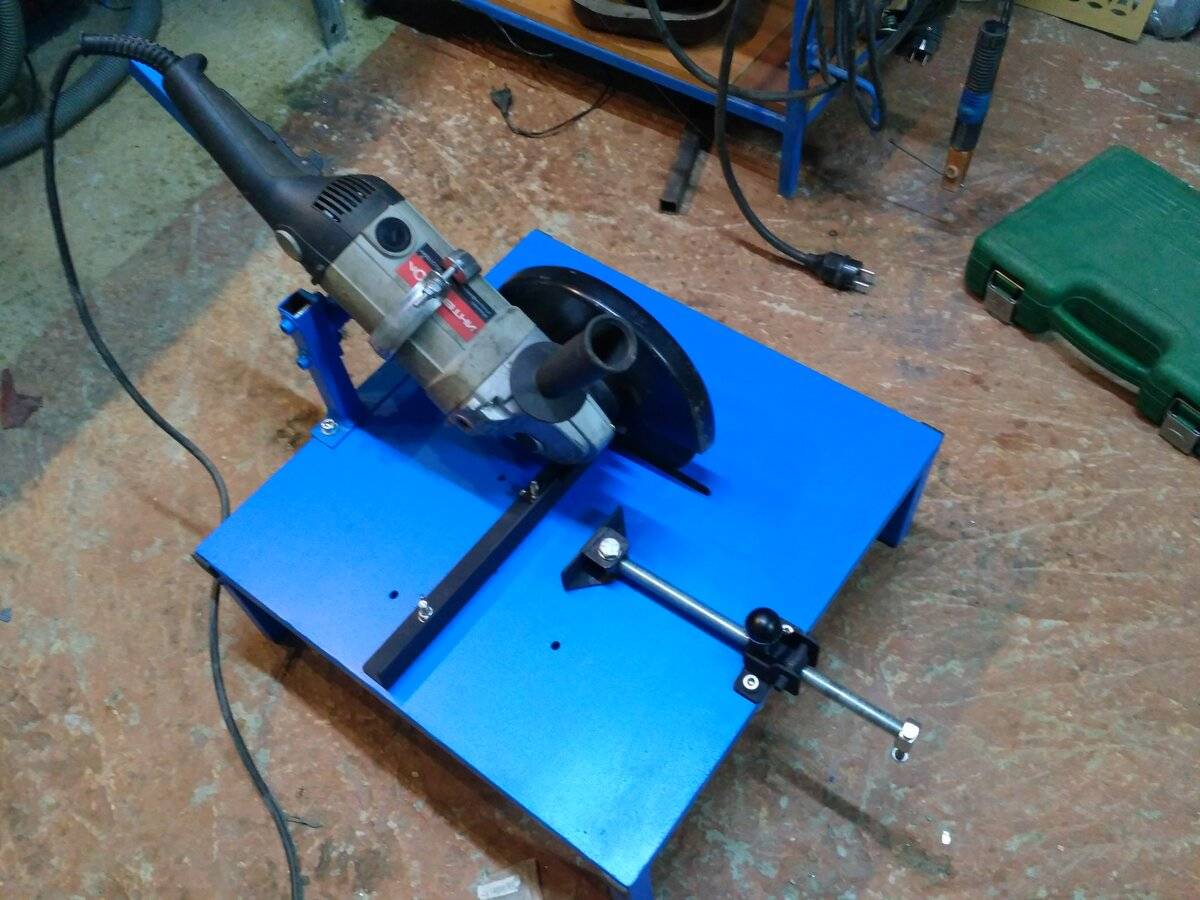

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

устанавливаем на основании шарнир;
привариваем к шарниру несущую трубу;
крепим к трубе П — образную пластину крепления болгарки;
на несущую трубу одеваем резиновую ручку;
устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Как сделать кожух своими руками?

Кроме стационарного станка для распила древесины можно изготовить его мобильный вариант. Для этого, прежде всего, нужно изготовить защитный кожух. Кожух циркулярки является одним из важнейших элементов безопасности. Он выполняет одновременно несколько функций:

Защита конечностей оператора от случайного соприкосновения с распиловочным диском;
Отвод стружки от рабочего стола;
Прямолинейное направление распила.

Выполнен он из металлического листа толщиной не менее 1 мм. Для этого, кроме самой заготовки понадобится угловая шлифмашинка с отрезным и заточным кругом, сварочный инвертор и дрель с набором коронок. Порядок изготовления следующий:

На металлическом листе необходимо разметить боковые стенки кожуха, полосу для изготовления перемычки и отрезать их при помощи болгарки;
С помощью дрели, с установленной на ней коронкой по металлу, вырезать сквозные отверстия в боковых стенках будущего кожуха;
В одной из заготовок, с помощью угловой щлифмашинки сделать продольное отверстие;
Отшлифовать заготовки при помощи лепесткового диска;
Вокруг одного конца трубы приварить металлическую полосу шириной 10 мм. Она будет выполнять роль стяжного хомута, поэтому будет достаточно сварки только по нижней части окружности. Для удобства в отверстие можно вставить отрезок металлической трубы;
В правом верхнем углу второй заготовки при помощи дрели с коронкой для резки металла вырезать вентиляционное отверстие;
При помощи сварочного инвертора сварить заготовки и металлическую полосу между собой;
Для фиксации кожуха с корпусом болгарки вырезать и приварить металлический кронштейн;
С помощью металлической полосы, двух уголков и шпильки собрать подвижное крепление кожуха. После этого необходимо приварить уголки к пластине;
К противоположной части кожуха приварить болт М10. Из металлического листа вырезать вилку и приварить ее к основанию с противоположной стороны кожуха;
К верхней и боковой стороне кожуха приварить две длиннотелые гайки. Они будут служить основой для установки рукоятки;
К вентиляционному отверстию приварить патрубок обрезанный под углом;
После этого можно зафиксировать болгарку в посадочном отверстии и при помощи диска для резки металла сделать сквозной разрез в пластине основания. После этого необходимо расширить отверстие до приемлемых размеров;
При желании кожух можно покрасить и приступать к работам.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

Установка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

Нужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает. Отверстие готово, можно забить внутрь гайку

Отверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

Необходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

Углы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
Дополнительно можно соорудить механизм протяжки.
Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает в себя следующие элементы:

Усталый. Он должен быть достаточно сильным. Лучше всего это делать из металлического профиля (трубы, уголка), но можно и из деревянного бруса

Важно надежно прикрепить каркас к полу мастерской и утяжелить конструкцию внизу.
Голова или патрон. Подобно этому элементу станка можно использовать головку от дрели большей мощности.
Задняя бабка. Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака

Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.

Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака. Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.

Резцы

Даже в самодельном токарном станке лучше использовать заводские фрезы, которые обеспечат более высокое качество. Однако при желании вы можете решить эту проблему самостоятельно. Самодельные резцы по дереву могут быть изготовлены из следующих материалов:

Стальная арматура. Оптимальный вариант — квадратное сечение размером, близким к размеру заводского инструмента.
Файл. Подбирается изношенный инструмент, но без существенных дефектов.
Автомобильная рессора прямоугольного сечения (кв.

Подготовленные заготовки затачиваются. Полукруглая режущая кромка используется для черновых работ, а для чистовых работ требуется фреза с прямым лезвием. Кроме того, могут потребоваться профильные и проходные фрезы со специальной заточкой. Кроме того, режущая часть должна быть закалена. Для этого его нагревают, а затем погружают в моторное масло.
