Водяной теплый пол без стяжки

Варианты установки водяного контура

Перед тем, как укладывать теплый пол без насоса, нужно составить план размещения труб в помещении. Обычно каждая комната подключается к отдельной схеме, трубу при этом лучше использовать сплошную, без стыковок. Схема делается обычно в форме спирали, змейки или двойной змейки.

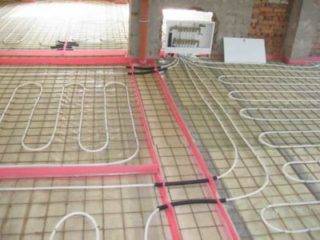

Схема укладки теплого водяного пола

Схема змейка – самый простой в установке и бюджетный по затратам материала, но из-за остывания теплоносителя могут возникнуть перепады температуры в различных углах помещения.

Поэтому такой вариант укладки контура в частном доме применяется в маленьких комнатах, где теплоноситель не успевает сильно остудиться. После выполнения плана необходимо выявить расстояние укладки с учетом требований проекта. Для различного типа основания расстояние может быть разным.

Укладка пола на полистирольное основание

Полистирол является знакомым всем пенопластом. Он имеет хорошие тепло-и звукоизолирующие характеристики, не деформируется и долгое сохраняет свои качества. Полистирольные плиты реализуется со стандартной толщиной 30 мм.

Устанавливается полистирольное основание – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины реализуют на расстояние 150 и 300 мм. Пластины крепятся между собой при помощи защелкивающегося замка. Если применяются универсальные пластины с выступами, контур установки труб может быть более сложным, для комфорта лучше отметить маркером.

В пазы устанавливаются алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура. На верх пластин можно класть подложку и итоговое покрытие – паркет, ламинат. Если в качестве покрытия вы выбрали плитку, то под нее нужно установить сухую стяжку – плиты ДСП, фанеру или устойчивый к влаге гипсокартон.

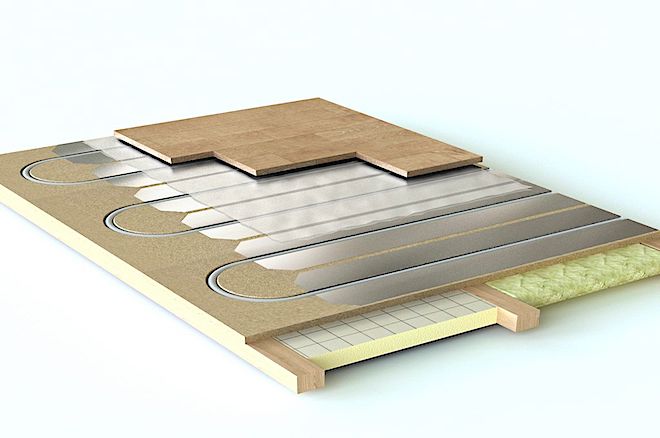

Деревянный настильный теплый пол

Чаще всего теплый пол кладут в деревянных домах. Деревянная конструкция может быть собрана как на базе специальных модулей, так и на реечной основе. Модульный метод укладки предусматривает применение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок или реек.

Модули крепятся между собой стандартным защелкивающимся замком. Для реечного метода необходим настил черного пола – пирог. Рейки укладываются на расстоянии, подходящим для расположения труб на корректном промежутке в соответствии с выбранным контуром.

При установке модулей или реек нужно соблюсти предварительно составленный план раскладки. На подготовленную систему модулей с пазами нужно положить стальные пластины, а в них – трубы. Твердые итоговые покрытия толщиной не менее 10 мм можно класть прямо на верх стальных пластин, уложив в них мягкую подложку для звукоизоляции.

Под укладку плитки или линолеума теплый деревянный пол нужно подготовить: положить на стальные пластины плиты гипсокартона, фанеры, ДСП, зафиксировать их, заделать стыки. Укладка покрытия осуществляется обычным способом.

Методы монтажа контура труб

Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:

• Спираль (улитка);
• Змейка;
• Двойная змейка.

Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.

Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.

В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.

После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение

Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск

Способы монтажа трубопровода

Техника выполнения укладки полистирольной и реечной системы имеет свои отличия. Установка трубопровода в обоих вариантов не составляет особой сложности. Поэтому весь монтажный процесс независимо можно выполнить самостоятельно.

На полистирольную основу

Первым этапом укладки является подготовка черновой поверхности пола. Для этого следует выровнять основание, исключая перепады более 5 миллиметров, а также убрать весь мусор.

Монтаж на основу из полистирола выполняется в следующей последовательности:

1. Но чистый и ровный черновой пол выкладываются полистирольные плиты. Их в данной схеме используют не только как основание для укладки водяного контура, а и в качестве теплоизоляционного материала. Иногда требуется дополнительное утепление рабочей поверхности.
2. Установка модулей из полистирола выполняется с угла помещения. Согласно схеме расположения трубопровода осуществляется чередование плит с прямыми и поворотными пазами. Между собой полистирольные элементы скрепляются специально установленными замками.
3. На плиты укладываются компрессионные пластины из металла с пазами для укладки трубопровода.
4. По заранее намеченному плану монтируется водяной контур и покрывается теплоизоляционной подложкой. После этого проводится пробное подключение системы и проверка оборудования на герметичность.

Монтаж полистирольных плит

Для финишной основы в виде плитки требуется черновое покрытие. Его делают из фанеры многослойной или ДСП. Ламинат и паркет укладывается сразу на подложку.

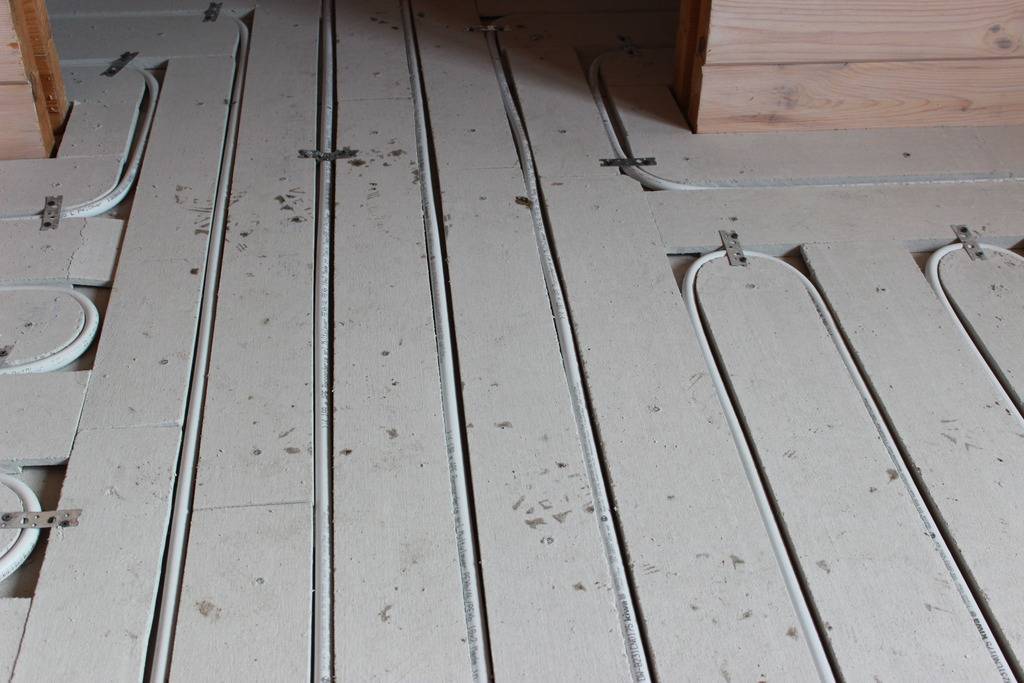

На основу из дерева

Укладка системы на деревянный пол проводится согласно реечной схеме или с использованием модулей. Последний вариант сделать довольно просто:

• деревянное основание пола очищается от загрязнения и устраняется пыль.
• укладывается утеплитель,
• сверху размещаются древесно-стружечные плиты с готовыми канавками для трубопровода,
• в углубления помещаются алюминиевые пластины,
• плиты ДСП фиксируются между собой замками на торцах,
• в канавки устанавливается труба водяного контура.

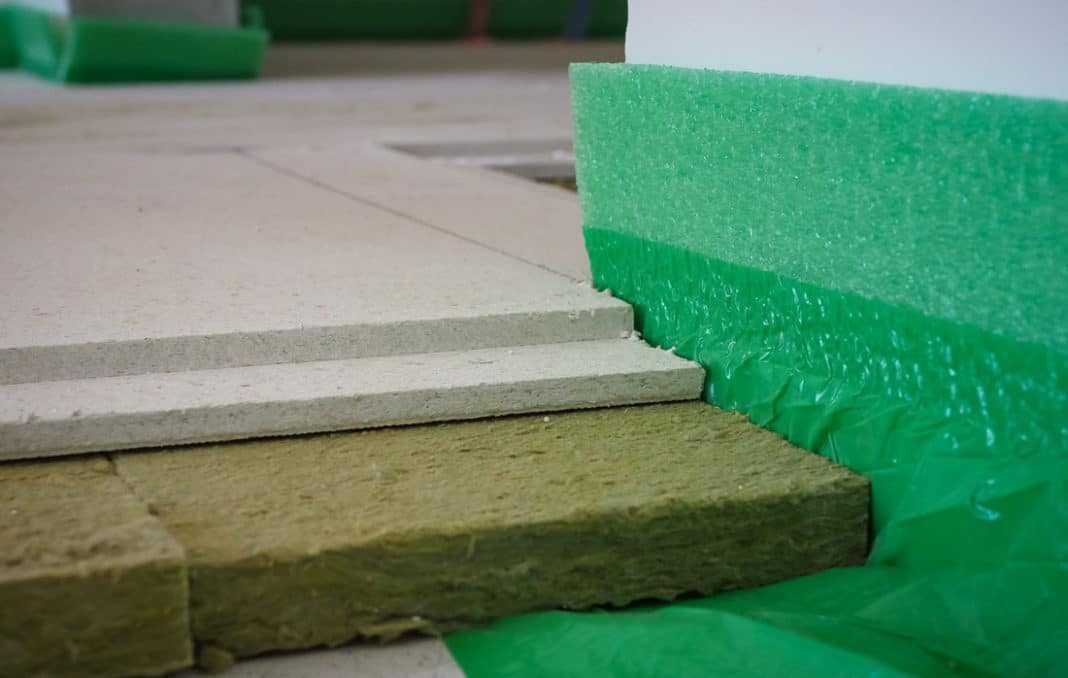

После укладки по такой схеме конструкция покрывается ГВЛ материалом. После этого можно укладывать финишную основу.

Реечная укладка имеет несколько другое строение:

1. Подготавливается основание. Старое покрытие проверяется на пригодность. Все дефекты необходимо исправить, а плохие не прочные элементы заменить.
2. На черновую основу расстилается теплоизоляционный материал. Его укладывают между лагами. Хорошо для этих целей подходит полистирол или минеральная вата.
3. По периметру комнаты фиксируется демпферная лента, защищающая конструкцию от расширения.
4. Сверху утеплитель покрывается досками, толщина которых должна быть не меньше 28 миллиметров.
5. Установку древесных полос необходимо осуществлять так чтобы между ними оставался зазор шириной 2 сантиметра для размещения трубопровода. Полы из дерева закрепляются к основе саморезами. Для удобной прокладки трубопровода на поворотах т в досках закругляются торцы.
6. В подготовленные пазы фиксируются пластины из алюминия. В них согласно установленной схеме укладывается водяной контур.

Для защиты от посторонних звуков издаваемых системой в процессе работы вся конструкция покрывается пленкой. После этого укладываются влагоустойчивые гибсоволокнистые листы толщиной 10 миллиметров с высокой прочностью, а на них финишный материал.

Виды электрических полов

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

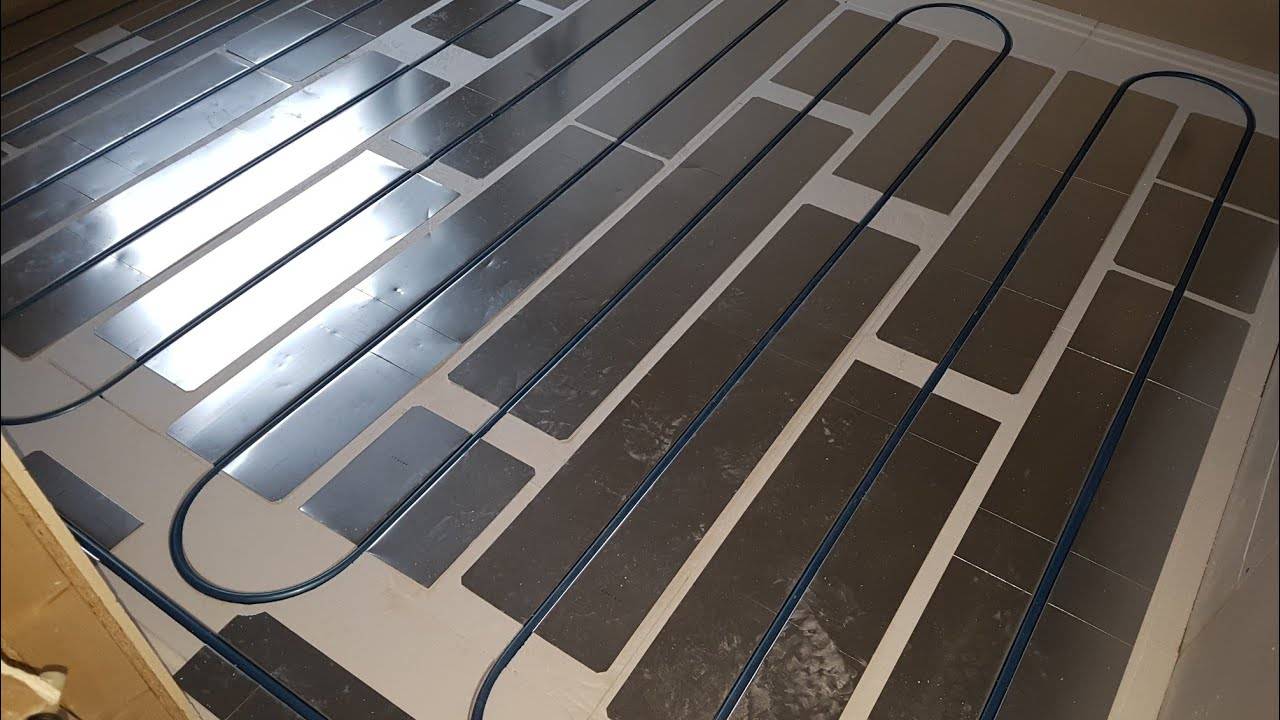

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Какой кабельный пол лучше выбрать

Виды монтажа водяных полов

Существуют различные методы установки системы теплого водяного пола:

1. При помощи бетонной стяжки, что предполагает использование металлопластиковой или полимерной трубы, насоса, благодаря которому происходит принудительная циркуляция, а также разнообразных коллекторов, фитингов, вентилей и системы крепежей.
2. Настильным способом – данный случай имеет свои характерные особенности. Стяжка не производится, а укладка плитки производится на специально предназначенные пластины.
3. Деревянным способом, при котором установка источника тепла производится на деревянные лаги.

Водяной теплый пол

Перед началом всех работ необходимо определиться со способом установки труб. Наиболее распространены следующие способы:

• Змейкой.
• Двойной змейкой.
• Спиралью.

При помощи змейки прокладывают систему теплого водяного пола в достаточно маленьких помещениях, таких как ванные комнаты. Последний способ, то есть спиральный, используется, наоборот, в комнатах с большой площадью.

Все эти методы далее мы рассмотрим более подробно, и вы убедитесь в том, что сделать это абсолютно несложно своими руками, главное только знать основные правила и особенности.

Варианты и порядок монтажа

Методы укладки контуров

При обустройстве контуров водяного пола традиционно применяются три схемы укладки: спираль, змейка и двойная змейка. Выбор определяется конструктивными особенностями квартиры и удобством монтажа системы трубопроводов.

Спираль (улитка)

При укладке теплого пола стыки труб должны находиться в зоне досягаемости для ремонта

Этот способ монтажа – самый распространенный и наиболее эффективный с точки зрения расхода электроэнергии. При его реализации укладка труб ведется по периметру комнаты, начиная от стен и по направлению к центру (с уменьшением радиуса). Затем трассу прокладывают в обратную сторону. Основное преимущество этой схемы состоит в равномерности прогрева комнаты за счет устранения тепловых «провалов».

Можно выбирать произвольный шаг укладки труб, начиная с самого малого в 10 мм. Схема улитка позволяет обустроить систему обогрева в помещениях любой формы и площади. С ее помощью удается сделать одну большую петлю, охватывающую комнату или несколько меньших витков, обходящих крупную мебель, например.

Змейка и двойная змейка

При укладке змейкой рассчитывают расстояние между трубами

Метод укладки змейкой заключается в расположении отдельных ниток пола крупными петлями. Он подходит для помещений, которые нужно разбить на функциональные зоны со своим температурным режимом. Трасса прокладки первой петли ведется по периметру комнаты, после чего одинарная змейка запускается изнутри. По этой причине в одной ее половине циркулирует хорошо прогретый теплоноситель, а в другой – немного остывший, что в среднем обеспечивает требуемую равномерность нагрева. При использовании схемы двойная змейка подающие носитель и отводящие контуры располагаются рядом один с другим по всей комнате.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

• Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;

• В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

• Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
• Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

• На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

• Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

• Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;

• Простая процедура монтажа и минимальные финансовые затраты;

• Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
• Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
• Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

• Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
• Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
• Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Оптимальная высота

После того, как мы определились с типом стяжки, необходимо понять, какой должна быть её толщина. От этого параметра зависит многое!

Поэтому, если стяжку сделать слишком толстой, то тёплый воздух будет поступать в помещение в недостаточном количестве, а если изготовить её через чур тонкой, то не получится обеспечить надёжную защиту, а также такой бетонный слой будет очень быстро отдавать тепло, подогревать его придётся часто.

Оптимальная высота

Обычно толщина стяжки рассчитывается, исходя из следующей логики:

• толщина стяжки в водяном теплом поле для жилых помещений обычно составляет не более 10 см. Если мы говорим о складе или промышленном строении, то там этот показатель можно увеличить вдвое;
• минимальная стяжка для водяного теплого пола составляет 3-4 см, она применяется в тех местах жилого помещения, где минимально давление на пол, а также требуется достаточно сильный обогрев.

После того, как вы определились с толщиной стяжки и другими показателями, следует перейти к укладке самого тёплого пола. Эта работа требует опыта и навыков, поэтому ответ на вопрос как уложить водяной теплый пол под стяжку вам дадут лишь профессионалы.

Крайне важно правильно соединить все трубы, выбрать такое их расположение, которое даст максимальный согревающий эффект для всего пространства

Преимущества и недостатки

Если говорить о положительных сторонах систем без стяжки, то следует выделить следующие:

1. В результате получаются легкие, но надежные и энергоэффективные конструкции.
2. В случае возникновения протечек, их легко можно обнаружить и устранить, чего нельзя сказать о водяном теплом поле в стяжке.
3. С помощью такой установки можно сэкономить пространство. Обычно получается пирог толщиной от 2 до 5 см.
4. Если во время монтажа отопительной системы использовались металлические теплорассеивающие пластинки, то трубы не задерживают тепло. В результате отапливаемые помещения скорее прогреваются. Также такие системы довольно быстро реагируют на команды автоматики.
5. Водяные полы без стяжки монтируются гораздо менее продолжительное время. Это связано с тем, что не нужно изготавливать раствор, разравнивать его на поверхности, а затем ждать несколько недель, пока он высохнет.

Из недостатков можно отметить только высокую стоимость металлических элементов. Также существует мнение, что теплоотдача таких теплых полов ниже, чем у отопительных систем в стяжке, но это не подтверждено.

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

• При укладке тёплых полов в сухом жилом помещении подойдёт раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
• При укладке тёплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
• В реальности объём жидкости зависит от уровня влажности песка и количества пыли в нём. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
• Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого»способа — пластичность раствора, который легко разравнивать правилом.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.
