Особенности выбора кабеля для теплого пола

Модификации карбоновых нагревателей

Особенности этих традиционных систем теплых полов перечислены ниже:

• Они устанавливаются в сравнительно толстой стяжке, что ограничено диаметром труб. Такая конструкция уменьшает высоту потолков.
• Для нагрева жидкости используют специальное оборудование. Если котел работает на топливе, необходима установка отдельного дымохода. В некоторых многоквартирных домах действующие нормативы выполнить невозможно, либо это будет сопряжено с чрезмерными затратами.
• Повышенная сложность оснащения увеличивает риск поломок.
• При возникновении протечек масштабы аварии могут быть слишком большими. Помимо личных убытков приходится компенсировать последствия затопления соседей.
• Водяные контуры надо опорожнять, если здание не эксплуатируется постоянно зимой. В любом случае необходимы меры по защите от появления внутри труб ледяных пробок.

ЧИТАТЬ ДАЛЕЕ: Датчик теплого пола: как подключить терморегулятор

В целом система работает недостаточно эффективно. Здесь для передачи тепла в определенную область применяют теплоноситель. Потери возникают в процессе его перемещения. Регулировка нагрева допустима только в отдельных контурах, но не по длине трассы. Высокая инерционность ухудшает точность автоматизированных систем управления.

Отдельно надо отметить, что на состояние трубопровода и составных частей системы оказывают негативное влияние:

• сама жидкость;
• механические, химические и биологические загрязнения;
• перепады давления.

Перечисленные недостатки устраняют с помощью электрического нагреваНа рисунке приведен набор для типовой системы «электрический теплый пол». В оболочку из полимера вставлен проводник, который нагревается при прохождении через него тока. Для регулировки рабочих параметров можно использовать данные о температуре воздуха в помещении, в глубине напольного покрытия. Включение питания происходит мгновенно, поэтому энергетические ресурсы расходуются рационально.

На основе перечисленных выше материалов создают плоские нагревательные элементы, которые помещают в оболочку из прочной полимерной пленки. Количество тепла на единицу поверхности в данном случае несколько ниже, но равномерность гораздо выше. Здесь свободные участки меньше рабочих.

Нагревательные элементы пленочного типа

Такая конструкция еще меньше по высоте, чем стержни. Ее сложнее повредить. Довольно большие разрезы и отверстия не способны полностью разорвать путь прохождения тока. При равномерном нагреве можно работать с меньшими температурами. Для изготовления таких изделий применяют экономные технологии многослойной печати, что объясняет их разумную стоимость.

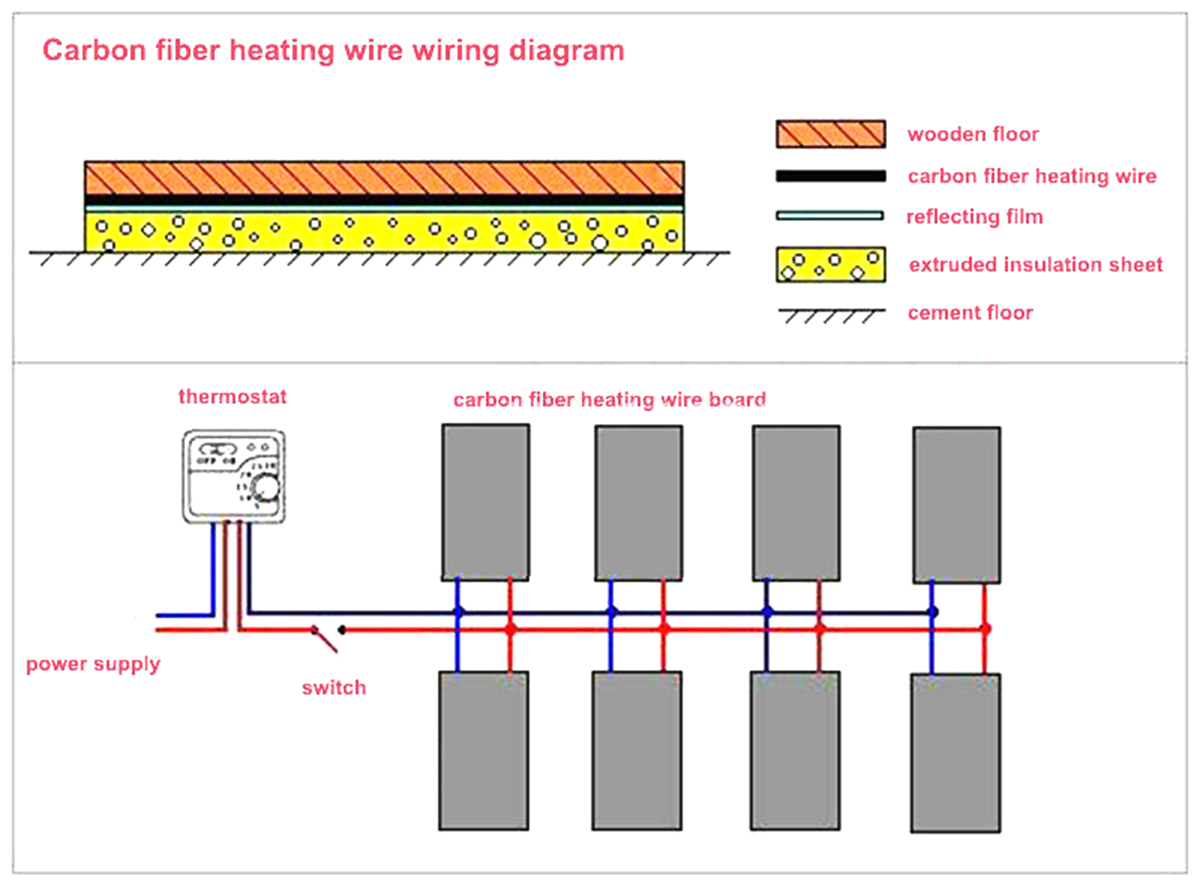

Подключение питания

Пленочный карбоновый теплый пол

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

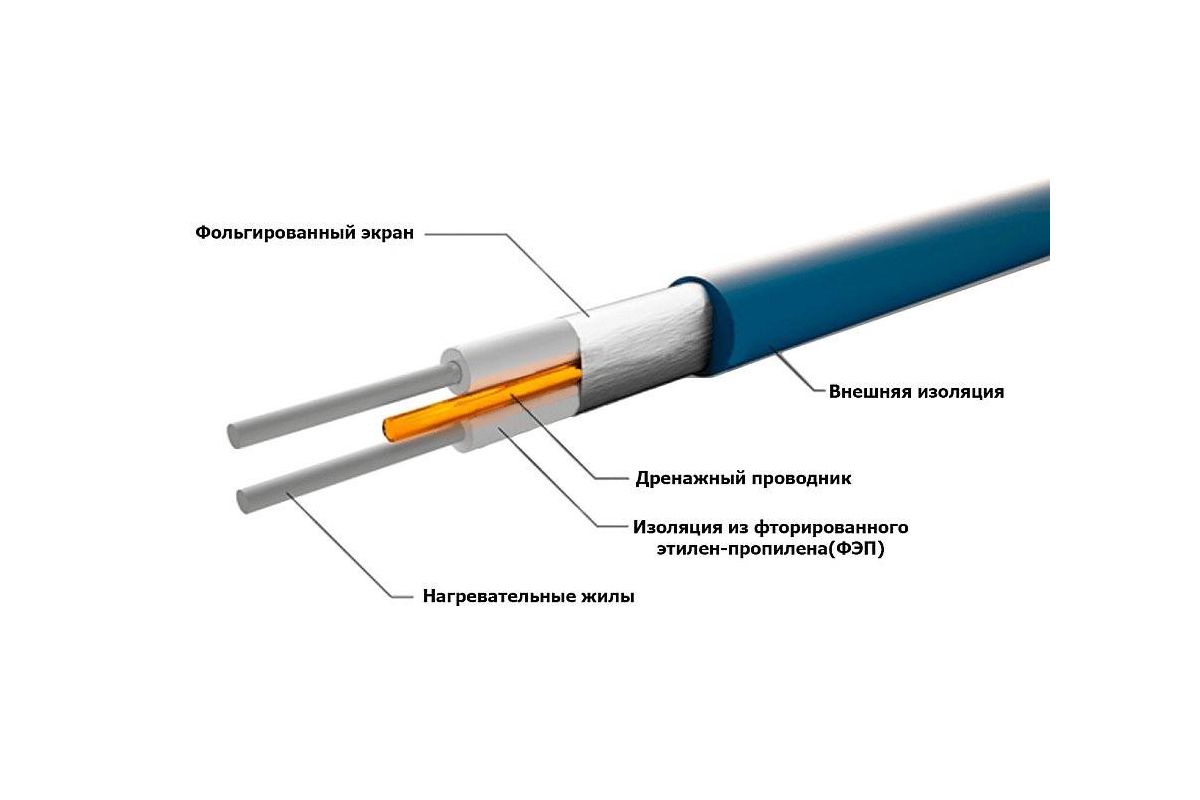

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

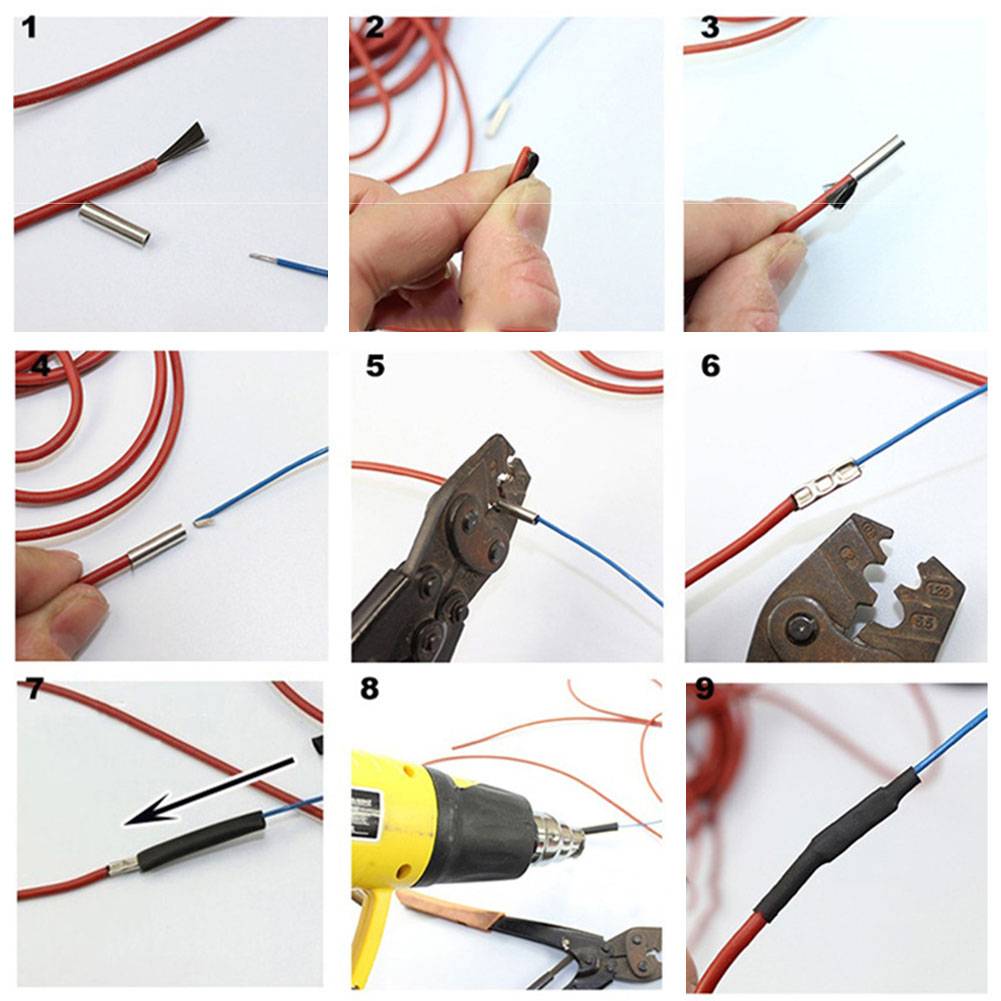

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

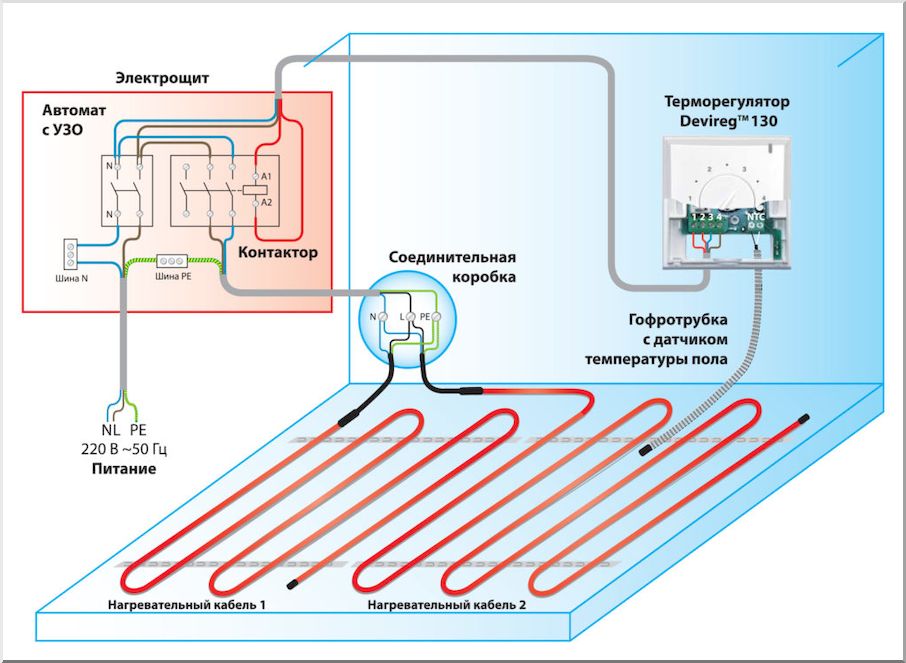

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Рекомендации по выбору сечения кабеля для водяного теплого пола

При выборе сечения кабеля для водяного теплого пола необходимо учитывать несколько факторов. Одним из основных факторов является мощность системы отопления, которая зависит от площади обогреваемого помещения.

Площадь помещения определяется путем умножения длины на ширину. Например, если длина комнаты 4 м и ширина 3 м, то площадь равна 12 квадратных метров.

Для определения мощности системы отопления можно воспользоваться следующей формулой: мощность = площадь * 80 Вт/м2. В нашем примере мощность будет равна 960 Вт.

Определив мощность системы отопления, можно приступить к выбору правильного сечения кабеля. Рекомендуется следующая таблица:

Мощность, Вт	Сечение кабеля, мм2
до 1000	1.5
1000-2000	2.5
2000-3000	4
3000-4000	6

Если мощность системы отопления превышает 4000 Вт, рекомендуется использовать кабель большего сечения или разделить систему на несколько отдельных контуров.

Помимо мощности, следует учитывать также длину кабеля. Чем длиннее кабель, тем больше сопротивление, и, соответственно, теплых потерь. При длине кабеля более 100 метров рекомендуется выбирать кабель большего сечения.

Важно также обратить внимание на таблицу или руководство производителя системы отопления, где указано рекомендуемое сечение кабеля для конкретных моделей и типов теплого пола. Правильный выбор сечения кабеля для водяного теплого пола позволит обеспечить надежную и эффективную работу системы отопления, а также снизить вероятность перегрева или перегрузки кабеля

Правильный выбор сечения кабеля для водяного теплого пола позволит обеспечить надежную и эффективную работу системы отопления, а также снизить вероятность перегрева или перегрузки кабеля.

Особенности электрического «теплого пола» с кабелем

Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.

Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…

Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.

• Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
• Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.

Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.

• Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.

• Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…

Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.

• Электрические системы всего намного проще и чувствительнее в управлении.
• Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.

Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

Описание установки

Укладка пленки под линолеум и ковролин.

• Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
• Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
• Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
• Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
• Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
• Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
• Нагревательная пленка крепится при помощи армированного скотча.

Советы по выбору сечения кабеля для электрического теплого пола под ламинат или паркет

Электрический теплый пол под ламинат или паркет является эффективным и комфортным способом обогрева помещения. Одним из важных аспектов при установке такого пола является выбор правильного сечения кабеля. Ниже представлены несколько советов, которые помогут сделать правильный выбор.

1. Узнайте мощность пола: Перед тем, как приступить к выбору сечения кабеля, необходимо определить мощность теплого пола. Это можно сделать с помощью специальных калькуляторов или обратиться к профессионалам.
2. Исследуйте ограничения подающего кабеля: Проверьте, есть ли ограничения на максимальный ток, который может пропустить ваш кабель. Учитывайте это при выборе сечения кабеля.
3. Рассчитайте длину кабеля: Определите требуемую длину кабеля, которая будет использоваться для обогрева пола. Учтите, что кабель должен пройти по всей площади помещения.
4. Уточните рекомендации производителя: Обратитесь к рекомендациям производителя теплого пола и выбранного кабеля. Они могут дать вам конкретные рекомендации по выбору сечения кабеля.
5. Соблюдайте правила безопасности: При выборе сечения кабеля обязательно соблюдайте правила безопасности. Учтите, что неправильный выбор может привести к перегреву или другим серьезным проблемам.

В таблице ниже приведены примерные рекомендации по выбору сечения кабеля в зависимости от мощности и длины пола:

Мощность пола (Вт)	Длина кабеля (м)	Сечение кабеля (мм²)
500-750	0-30	1.5
750-1000	30-40	2.5
1000-1500	40-50	4
1500-2000	50-60	6
2000-2500	60-70	10

Помните, что эти рекомендации являются примерными и необходимо учитывать особенности каждой конкретной установки. В случае сомнений всегда обращайтесь к специалистам, которые помогут вам сделать правильный выбор сечения кабеля для вашего теплого пола под ламинат или паркет.

Монтаж

Для выполнения установки необходимо рассчитать оптимальную тепловую мощность теплого пола. Затем составляется план размещения карбоновых матов в помещении. Примечательно, что их длину можно уменьшать самостоятельно. Для этого достаточно обрезать один из кабелей и повернуть мат для прокладки в другой части помещения.

Рассмотрим самый распространенный тип монтажа – под плиточное покрытие. Установка материалов выполняется по следующей схеме.

Подобные системы укладывают на выровненное основание. Как правило, для этой операции используют строительные смеси. Термостат должен быть расположен как можно ближе к электросети. По этому принципу и выбирают его место. Под ним делают шторбу для термодатчика, куда устанавливают гофрированную трубку.

Укладка теплоотражающей подложки

В качестве теплоотражающего материала рекомендуется использовать пенофол, представляющий собой фольгированный вспененный полиэтилен. Материал располагают по всей поверхности с нахлестом на стены в 30–50 мм. Стыковочные швы проклеивают монтажным скотчем.

Укладка мат

Устройство пола начинают с места расположения термостата, укладывая его вдоль помещения. Такое направление монтажа позволяет уменьшить поворотные участки конструкции. Силовой кабель подрезают по центру двух стержней. Завершают монтаж, соединив между собой контактные концы и подающие провода. Для этого используют особые термоусадочные муфты. После обработки их поверхности феном можно считать, что потеря герметичности им не грозит, полностью исключается риск попадания воды на стыки кабелей.

Внимание Обязательно осуществляется проверка работоспособности системы нагрева пола. С помощью терморегулятора выставляется минимальный тепловой режим. Затем он постепенно увеличивается

Если все части пола нагреваются равномерно и до заданной температуры – значит, монтаж был выполнен правильно

Затем он постепенно увеличивается. Если все части пола нагреваются равномерно и до заданной температуры – значит, монтаж был выполнен правильно.

Сразу после монтажа напольного покрытия включать пол категорически нельзя – нужно дождаться понижения уровня влажности в поверхностном слое. На это потребуются примерно одна–две недели.

В каких случаях рекомендуется устанавливать карбоновый теплый пол? Прежде всего – в помещениях с большой площадью. Система саморегулирования температуры надежно защитит элементы от перегрева, даже если поверх их установлена мебель.

2023 prestigpol.ru

Преимущества и недостатки

Ниже приведены особые параметры системы, в которой установлены карбоновые стержни:

• Ее можно монтировать под сантехникой, стойками электронной аппаратуры, мебелью. Соответствующие участки не будут перегреваться. Если предметы переместить в другое место – необходимая перенастройка выполняется автоматически без вмешательства со стороны пользователя.
• При соблюдении правил монтажа внутрь такой конструкции вода не проникнет. Это значит, что исключены короткие замыкания, процессы коррозии и образования пленок окислов на поверхностях металлических проводников.
• Если один или несколько элементов разорваны при усадке строительных конструкций, система сохранит работоспособность на других участках. В такой же ситуации типовой нагревательный кабель будет полностью выведен из строя.
• На такие нагреватели разрешена установка любых видов напольных покрытий. Они сохраняют свои полезные параметры в течение длительного срока службы.

Может быть интересно

Единственным недостатком является высокая стоимость электрического обогрева по сравнению с применением газа. Эта ситуация изменяется по мере исчерпания не возобновляемых природных ресурсов. Электричество становится дешевле. Совершенствуются методики генерации, аккумулирования. Для объективного сравнения следует учитывать не только текущие затраты, но и начальные инвестиции в котельное оборудование, расходы на ремонт и обслуживание.

Качественная современная система водяного отопления стоит дорого

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

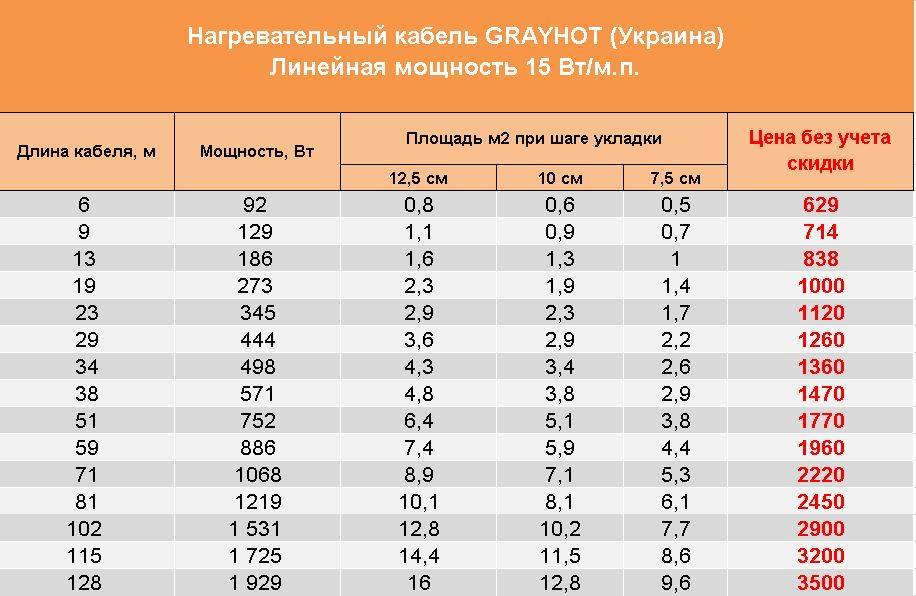

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

Расчет греющего кабеля

Для определения необходимой мощности греющего кабеля применима формула:

где: Р_треб. – требуемая мощность в обогреве помещения (комфортный обогрев: 100-150 Вт/м 2 ; основной обогрев: 160-200 Вт/м 2 ; для холодных неотапливаемых помещений – 200-250 Вт/м 2 ); S_своб. – свободная площадь от мебели (рассчитывается по формуле: S_общ. — S_зан.); P – мощность нагревательного кабеля.

Пример расчета:

Для отопления кухни общей площадью 10 м 2 , из которых мебелью заняты 4 м 2 , как правило, требуется мощность 160 Вт. Таким образом, необходимая мощность термокабеля составит:

160 Вт * (10 м 2 — 4 м 2 ) = 960 Вт

Мощность нагревательного кабеля должна быть максимально близкой (в большую сторону) к необходимой. Следовательно, для данной кухни рекомендуется термокабель мощностью 1020 Вт (греющий кабель SVK-20), если говорить о модельной линейке THERMO. Установка теплого пола будет осуществляться с расчетом площади помещения и шага укладки.

Эксплуатационные затраты: чему стоит обратить внимание

При выборе сечения кабеля для инфракрасного теплого пола необходимо также учесть эксплуатационные затраты, которые могут возникнуть в процессе использования данной системы

В данном разделе мы рассмотрим основные аспекты, на которые следует обратить внимание

Энергопотребление: При выборе кабеля необходимо учесть его энергопотребление. Выбирая слишком мощный кабель, вы можете столкнуться с повышенными затратами на электроэнергию. С другой стороны, слишком слабый кабель может не справиться с обогревом помещения.

Стоимость ремонта: В случае возникновения неисправностей или поломок кабеля, стоимость и сложность ремонта также следует учесть. Некоторые виды кабелей могут требовать специализированного оборудования и процедур, что может повлиять на общую стоимость ремонта.

Долговечность: Долговечность кабеля является важным фактором для экономии средств

Выбрав качественный кабель, вы можете снизить частоту замены и устранения поломок, что приведет к снижению эксплуатационных затрат.

Гарантия: При выборе кабеля, обратите внимание на условия гарантии. Они могут включать в себя замену или бесплатный ремонт в случае поломки

Удостоверьтесь, что гарантийные условия соответствуют вашим требованиям и ожиданиям.

Расходы на обслуживание: Некоторые кабели требуют регулярного технического обслуживания. Это может включать в себя проверку и регулировку системы, замену датчиков и других компонентов. Обратите внимание на дополнительные расходы, связанные с обслуживанием системы.

Итак, при выборе сечения кабеля для инфракрасного теплого пола необходимо учитывать не только его технические характеристики, но и эксплуатационные затраты. Учтите энергопотребление, стоимость ремонта, долговечность, условия гарантии и расходы на обслуживание, чтобы сделать оптимальный выбор для вашего теплого пола.

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно, теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется – ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому воздействию. В этом случае провод может легко повредиться и замкнуть.

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый новый и наиболее прогрессивный вид теплых полов. За способность системы к саморегуляции, её часто называют система «умный пол». Конструкция карбонового стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что здесь в качестве нагревательного элемента также выступает карбон, он имеет другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола – стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней происходит с использованием многожильного медного провода (толщина 2,5 мм) с дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам стержневой пол может быть использован в жилом помещении, в санузле, на лоджии, в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без исключений. Он идеально сочетается с таким привередливым материалом как натуральная древесина, паркет или ламинированная доска. А ввиду того, что монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая система подогрева пола она является единственно подходящей для монтажа под плитку или керамогранит. Помимо возможности установки, стержневая система позволяет сэкономить на работах, в случае использования вместо стяжки клеевого раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные запахи;

пожарная безопасность (наличие в составе стержня серебра не позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол (в частности мебели и бытовой техники). Система отрегулирует температуру пола в разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый пол – пользователь покупает систему обогрева пола, которая значительно опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые» работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от производителя, но анализ разных систем дает возможность привести усредненные данные:

• ширина рулона – 830 мм;
• длина – 25000 мм;
• толщина мата – 3-3,5 мм;
• мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60 °C) – 170 Вт/м. (температура стержня 20 °C);
• энергопотребление на 1 м.п. – 20-50 Вт;
• максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

• K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
• GH Systems – торговые марки HOTmat (Южная Корея);
• SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
• GT – торговая марка GT (Южная Корея);
• Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная альтернатива существующим системам, как по части эксплуатационных свойств, так и с точки зрения экономичности обогрева. Установка стержневого пола позволяет сократить расходы на обогрев помещения до 50%.

Метки: Пол, Теплый пол, Отопление

Изоляция свободного конца провода

После соединения греющего кабеля с питающим, второй конец остается без изоляции. Его необходимо поместить в муфту. Для этого делается небольшой продольный надрез, примерно в 1 см, разделяющий два провода между собой, после чего одна жила срезается, чтобы получилась «лесенка».

Такой способ обрезки надежно обезопасит две жилы от случайного соединения и замыкания в цепь, что приведет к перегоранию греющего кабеля.

Берется два куска термоусадочной трубки: меньший — длиной около пяти сантиметров, больший — 7-8 см. Первый надевается на изолируемую часть провода на 3,5 см и прогревается феном до плотного обжатия кабеля.

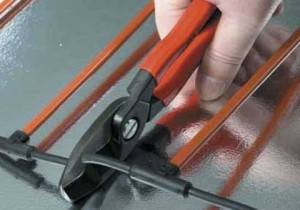

Свободная часть трубки зажимается кримпером или плоскогубцами. После этого надевается вторая трубка большего размера, и процедура повторяется для надежной заделки греющего кабеля.
