Как сделать подвесные ворота своими руками: чертежи + схемы

Пошаговая инструкция по изготовлению и установке подвесных ворот

Любая работа начинается с тщательного проектирования. После проведения замеров делается подробный чертеж, а также пошаговый план строительства консольных ворот.

Подготовка рабочего места включает в себя такие мероприятия:

1. Проведение разметки. Уточняется периметр, где будет находиться сооружение.
2. Удаление травы, кустов, мелких объектов придомового строительства.
3. Выравнивание участка. Снятие верхнего слоя грунта, укладка подсыпки из песка и гравия.
4. Размещение в канаве бетонного столба или отливка полосы цементного раствора.

Изготовление железобетонной подложки предотвратит деформацию основания при пучении грунта, рост травы и кустов, облегчит уборку территории от снега и мусора.

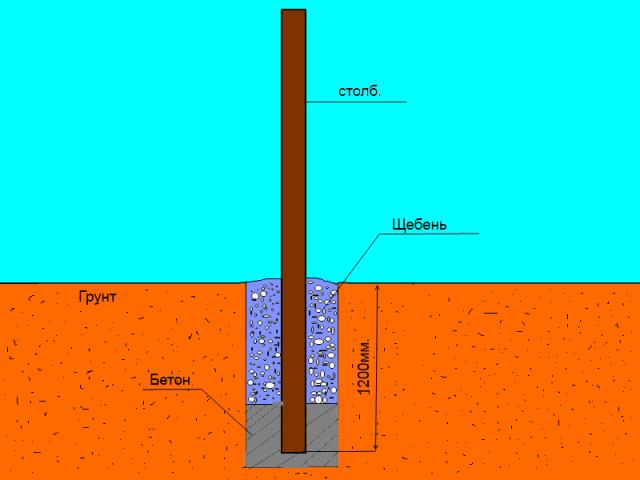

Порядок монтажа рамы и установка опорных столбов:

1. Отрывка ям глубиной до 150 см.
2. Трамбовка дна, засыпка подушки из щебня и песка, выравнивание и уплотнение смеси.
3. Обработка труб противокоррозионным средством.
4. Опускание опор в ямы, выравнивание камнями и подпорками.
5. Замешивание и заливка бетона.

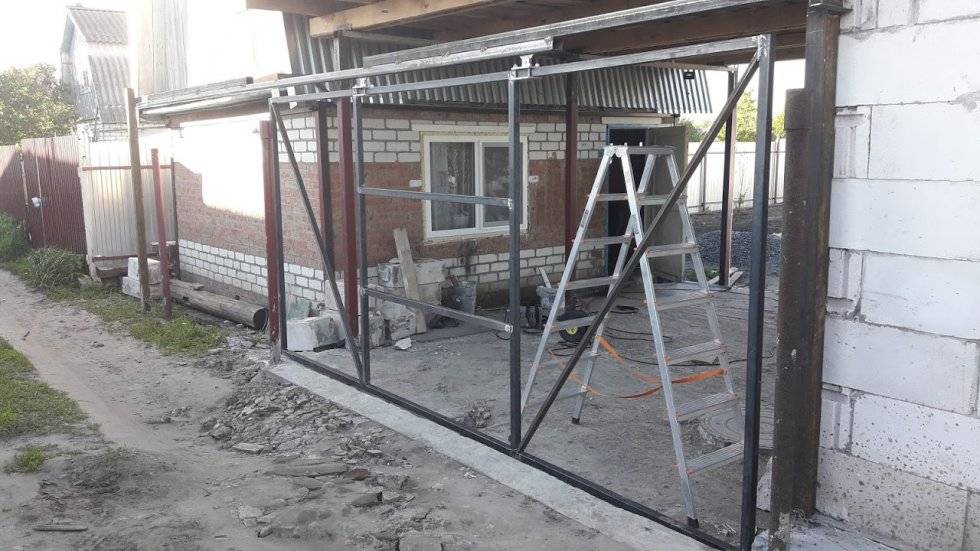

Для изготовления створок обычно используются уголки или профильные трубы. Преимущество последнего варианта в том, что путем использования вырезов и изгибов создается почти монолитная рама с одним швом. Сделать его можно не в углу, а посередине пролета, где есть возможность усилить стык.

Порядок монтажа:

1. Разметка и выпиливание заготовок.
2. Укладка и фиксация деталей на ровном основании.
3. Проведение сварки. Сначала вертикальные и горизонтальные части. После проверки правильности размеров ставятся диагональные усилители.
4. Обработка металла от ржавчины.
5. Крепление облицовочного щита.

Автоматика для подвесных откатных ворот поставляется в комплекте и включает в себя механическую и электронную часть. Сначала проводится монтаж привода и зубчатой рейки. Затем подключается блок управления и выполняется настройка. Все что нужно — следовать инструкции производителя.

Установка направляющей и роликов включает в себя:

1. Выпиливание в балке продольного отверстия шириной 15 мм.
2. Изготовление подвесной каретки из листовой стали, штырей и подшипников путем обжимания в тисках.
3. К опорам сначала привариваются кронштейны, а уже к ним присоединяется консоль.

Монтаж роликовых тележек к швеллеру:

1. К каркасу полотна привариваются роликовые каретки.
2. Подшипники вставляются в торцевое отверстие консоли, после чего оно заглушается.
3. Полотно продвигается до упора, в месте соединения с опорами ставят ловители и амортизаторы.

В заключение сооружение оборудуется ручками и замками.

Сдвижные ворота делаются на годы, поэтому нужно сразу подобрать им оптимальный размер и дизайн. Целесообразно составить несколько эскизов, из которых выбрать самый удачный.

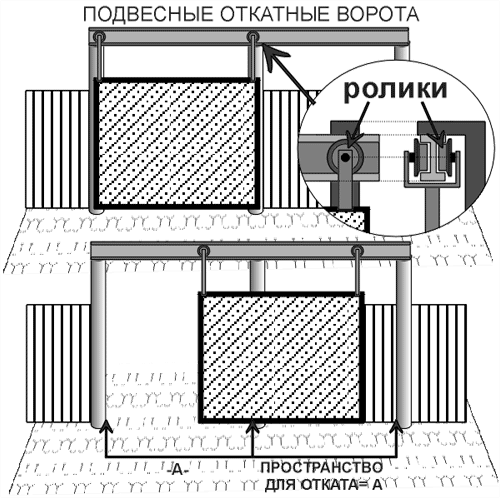

Схема монтажа

Процесс самостоятельного обустройства сдвижного проема начинают со сборки и навешивания приобретенных заводских комплектов выбранной модели.

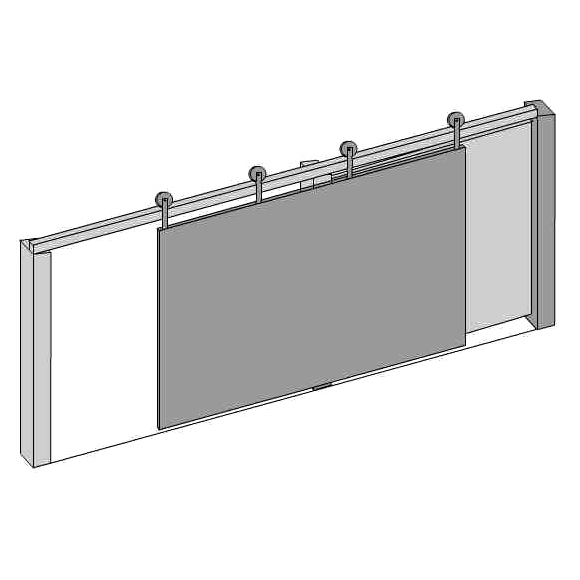

Схема сдвижного портала

Фиксация направляющей

Первым делом надо закрепить направляющую над проёмом (проезжей частью). В ту из сторон, куда происходит откат, отложите направляющую, равную длине проёма. Направляющую закрепляйте надежно, так как прогибы её совершенно недопустимы. Одним из проверенных способов — приваривание направляющей балки к полке швеллера, зафиксированного в стене дюбелями или анкерами.

На следующем этапе необходимо с роликовых кареток из обычного комплекта фурнитуры откатных ворот срезать пятки. Затем соедините при помощи сварки получившийся крепеж «ухо-вилка» с каркасом полотна или створки в зависимости от выбранного типа сдвижной конструкции. Разнос кареток по ширине определяйте по месту.

Ограничители

Для того, чтобы избежать боковых качаний створки, её надо зафиксировать при помощи ограничителей. Кроме того, при необходимости можно прибегнуть к подрезанию и расточению отверстия для увеличения диапазона регулировки. Ограничить ход роликовых кареток можно, наварив куски арматуры или прутки на щель направляющей, другой вариант — с одной из сторон в качестве стопора установите ролик из комплекта фурнитуры – так будет гораздо больше выкатывать полотно створки из направляющей балки при осмотре или сервисном ремонте. Торцы направляющей закройте специальными заглушками.

Если Ваши ворота в высоту больше, чем 4 метра, то рекомендовано зафиксировать низ сдвижного устройства уже не ограничителями, а такой же направляющей, как и сверху. Для этого по низу полотна приварите направляющую, в которой будет ходить роликовая каретка, установленная сбоку от въезда, желательно на регулировочном столбе, чтобы можно было регулировать ее высоту.

Из чего можно сделать створки подвесных ворот?

Створки подвесных ворот — главная часть конструкций, отвечающая за их открывание и закрывание. Они выполняют не только функции защиты и безопасности, но и визуально определяют внешний вид ворот. Поэтому выбор правильного материала для створок имеет особое значение.

Существует несколько вариантов материалов для изготовления створок подвесных ворот:

• Металлическая или стальная конструкция. Идеально подходит для промышленных и коммерческих ворот. Используется стальная труба, профиль или квадратный профиль. У вас есть возможность самостоятельно изготовить прочные и надежные створки подвесных ворот из стали.
• Деревянные створки. Подходят для частных домов и территорий с сельским стилем. Дерево придает воротам особую эстетику и теплоту. Для изготовления лучше всего выбрать прочные породы дерева, такие как сосна, лиственница или дуб.
• Комбинированная конструкция. Можно комбинировать различные материалы, например, металлическую раму и деревянные наполнения. Этот вариант позволяет сочетать преимущества разных материалов и создавать уникальный внешний вид ворот.

При выборе материала для створок подвесных ворот необходимо учитывать следующие факторы:

• Климатические условия и уровень влажности в месте установки ворот.
• Предполагаемая нагрузка на створки (например, если планируется использование ворот в промышленной сфере или для въезда грузовых автомобилей).
• Внешний вид и стиль окружающего пространства.

При изготовлении створок подвесных ворот требуется следующий инструмент и фурнитура:

• Строительный инструмент (дрель, болгарка, сварочный аппарат).
• Измерительный инструмент (лента, уровень, отвес).
• Монтажная фурнитура (петли, замки, ручки, направляющие).

Итак, выбрав подходящий материал и подготовив необходимые инструменты и фурнитуру, можно приступить к изготовлению и установке створок подвесных ворот

Важно следовать пошаговой инструкции и учитывать особенности каждой модели и типа ворот

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

• Бесшумность работы. Скрип не потревожит домочадцев или соседей.
• Не занимают много места как в открытом, так и закрытом состоянии.
• Очистки наледи, снега или забивающегося мусора большей частью не требуется.
• Минимальное обслуживание требует лишь регулярной проверки ходовой части.
• Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
• Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Преимущества откатных ворот

Плюсами откатных ворот можно назвать:

экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота;
их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом;
удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации

Изредка может потребоваться мойка створки или смазывание роликов;
устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами;
в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу.

Как правильно сделать подвесные откатные ворота своими руками?

Даже с учётом всех мифов, которые слагаются про откатные подвесные ворота, данная конструкция отлично создаётся на основе обычной консольной фурнитуры. Конечно, для того, чтобы построить качественные ворота, требуется специально подготовленная фурнитура для качественных подвесных ворот. Если у вас есть такая, то конструкцию вы сможете создать своими руками.

Подвесные откатные ворота могут быть сконструированы на фурнитуре, вес которой меньше 400 кг. В таком случае они могут похвастаться шириной проёма 2-5 метров. Подбирайте для них полотна, вес которых меньше 200 кг (в данном случае фурнитура должна работать исключительно на разгибание полок).

Как делать навесные ворота? Прежде всего, нужно прикрепить направляющие сверху над проёмом. В ту сторону, которая будет являться основной для отката ворот, следует поместить направляющую по ширине проёма. Её нужно закреплять хорошо и исключить прогибы направляющей. Отличная тонкость, которую следует учесть – это способ приваривания направляющей к полке швеллера.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Крепления замка и полотна ворот своими руками

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту

Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

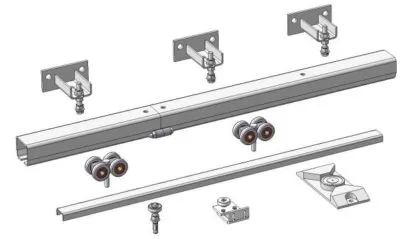

Установка направляющей и роликов

Один из последних этапов установки навесных ворот – крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон – сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

Собираем подвесные ворота своими руками.

Подвесные воротасобираются собственноручно с подготовленных заранее элементов или же приобретаются вместе, в собранном виде (готовая заводская модель). В последнем случае вам просто-напросто остается осуществить их монтаж.

Как бы то ни было, любой из процессов, связанных с подвесными воротами, включает в себя множество важных нюансов

Особое внимание здесь следует уделить параметрам конструкции подвесных ворот

Подвесная профильная планка должна иметь такие размеры, чтобы ее длина была в два раза больше длины перекрываемого проема. Створка должна откатываться вдоль стены на полную длину. Ну а около стены, снаружи и изнутри, само собой, должно быть достаточно пространства для перемещения этой створки. В комплекте для самостоятельно установки подвесных ворот обычно встречаются направляющая стандартной длины – 6 метров. Поэтому если вам необходимо будет перекрывать проем шириной более 3 метров — к имеющейся направляющей нужно будет присоединить еще кусок металла необходимой длины — с помощью сварного шва.

Очень важными элементами подвесных ворот являются ограничители и заглушки, они устанавливаются на направляющую или на краю проема, расположенном противоположно от створки. И об этих элементах лучше не забывать, ведь их главная задача – ограничить свободное перемещение створки, а также не допустить соскакивания последней с профильной планки.

Подвесные ворота своими руками видео

Рекомендую прочитать:

Печь типа Булерьян своими руками.

Конструкция крыш домов.

Технология постройки пиролизной печи своими руками.

Технология строительства плитного фундамента своими руками.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Простые откатные ворота своими руками

Изготовление рельсовых откатных ворот своими руками

Крепления замка и полотна ворот своими руками

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту

Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм. Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором

При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Некоторая информация, которая может быть полезна тем, кто изготавливает конструкцию своими руками

Стоит заметить, что ни в коем случае нельзя верить мифам по поводу того, что откатные подвесные ворота требуют какой-нибудь особой фурнитуры. Подобная конструкция может быть легко изготовлена на базе обыкновенной консольной фурнитуры. При этом все необходимо будет перевернуть снизу вверх и немного поразмыслить.

Некоторые люди могут возразить и говорить о том, что существует специальная заточенная фурнитура для подобного типа ворот. Однако стоит заметить, что найти и приобрести ее в России достаточно сложно. При этом она может быть либо дорогой, либо хлипковатой, либо сырой.

Откатные ворота с верхней подвеской идеально подходят для климатических условий России и поэтому надежно и без сбоев работают, как жарким летом, так и холодной зимой, а также не требуют расчистки снега.

Исходя из этого, с использованием откатной фурнитуры можно изготовить подвесную конструкцию до 400 кг своими руками, ширина проема которой будет равняться 2-5 м, при этом вес полотна может быть 200 кг. В подобном случае фурнитура должна будет работать только на разгибание полок. При этом на консольных воротах балка будет работать на отрыв каретки и вдавливание, следовательно, предусматривается 400 кг.

Помимо того, в данном случае будут работать только крайние пары роликов каретки.

Напоследок стоит сказать, что металлические подвесные откатные ворота являются довольно надежной и недорогой системой, которая одинаково хорошо может подойти для складов, гаражей, различных промышленных помещений, входных проемов в стенах (к примеру, в загородном коттедже).

Изготовление откатной подвесной конструкции своими руками является достаточно сложной задачей, однако она себя полностью оправдывает. Подобные ворота смогут безо всяких проблем открываться и закрываться в любую погоду, даже в случае, если будет значительное понижение температуры. Помимо того, если смонтировать автоматическое устройство, открывание и закрывание ворот подобного типа может превратиться в сплошное удовольствие.

Стоит заметить, что изготовление и установка подобной конструкции своими руками может обойтись намного дешевле, чем приобретение услуги по изготовлению и у какой-либо строительной специализированной организации.

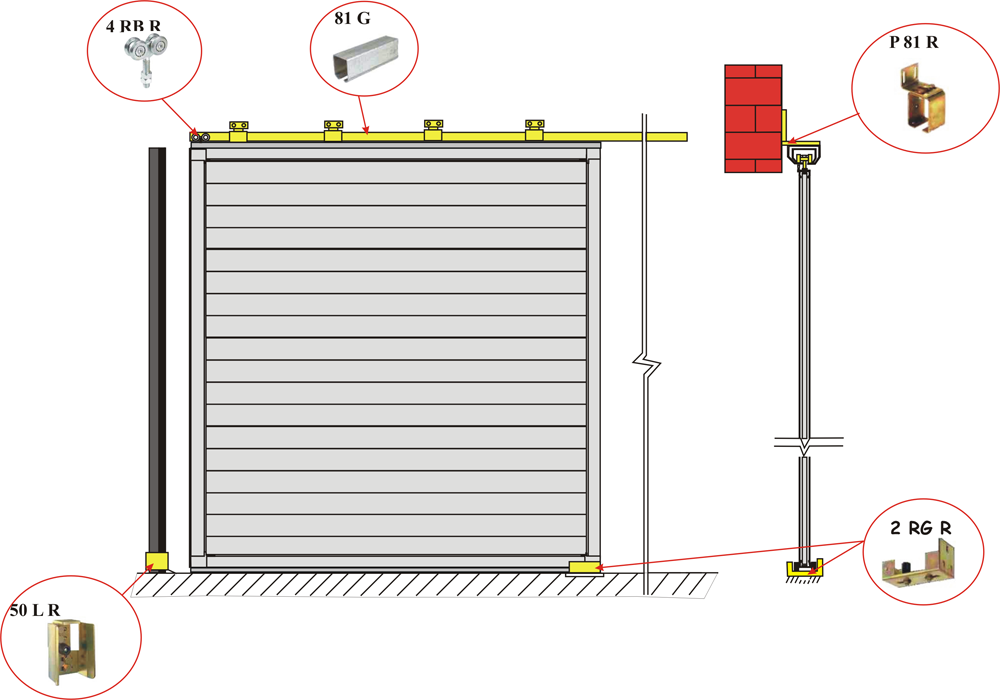

Монтаж направляющей и прочей фурнитуры

Монтаж направляющей

Направляющая – это рельс, по которой будут передвигаться ролики при открывании створки. Она крепится к верхней балке с таким расчетом, чтобы та ее часть, в которую будут вставляться ролики, была снизу. Своим свободным концом направляющая должна быть направлена в сторону движения ворот.

Следует учесть один нюанс: стандартная длина направляющих – 6 метров. Если этого недостаточно, необходимо приварить к ней недостающий кусок и тщательно заровнять место соединения, чтобы ничего не мешало движению роликов.

Далее, на верхнюю часть каркаса ворот крепятся роликовые каретки, и створка устанавливается на место, для чего ролики заводят в направляющую. Вот и все, осталось только поставить заглушки, чтобы ограничить ход роликов, и ручку для удобства использования.

По желанию, возможна также установка комплекта, что обеспечит автоматическую работу ворот. А теперь несколько слов о деталях, что обеспечивают движение ворот – о роликах.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

1. Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
2. Нет необходимости постоянно расчищать въезд от снега.
3. Подобная конструкция устойчива к ветру.
4. Для того чтобы установить ворота, необходимо наличие свободного места вдоль их линии открытия.
5. Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.
6. Зимой понадобится регулярно чистить направляющую от снега.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

• заслонки;

• верхние подпирающие ролики;

• направляющая планка;

• накатные ролики;

• несколько уловителей;

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Преимущества и недостатки

Главный недостаток — ограничение по высоте

Как и любое инженерное сооружение, подвесные раздвижные ворота имеют плюсы и минусы.

К числу достоинств относится:

• Надежность и долговечность. Система отличается простотой и небольшим количеством деталей. Это определяет ее прочность и стойкость к внешним факторам.
• Сохранение свободного места. Для монтажа и эксплуатации ворот требуется немного пространства вдоль забора, что актуально для домов, расположенных на узких улицах.
• Устойчивость к сильным порывам ветра. Створка никогда сама не откроется и не нанесет ущерб забору или стоящей рядом технике.
• Минимальный объем работ по освобождению места для хода ворот после снегопадов.

Недостатки сооружения:

• Ограничение по высоте проезда. Несущая балка находится над проемом в заборе. Из-за этого под ней не смогут проехать грузовые машины и высокие джипы.
• Необходимость поддерживать в чистоте полосу местности вдоль забора под створкой. Трава, кусты, снег — все это ее стопорит.
• Сложность обслуживания направляющей. В полость верхней консоли попадает мусор, снег, может замерзнуть зимой вода, что характерно для холодных регионов страны.

На практике отрицательные стороны легко преодолимы. Главное — составить правильную схему, выполнить установку по инструкции и регулярно обслуживать сдвижную систему.

Подвесные ворота. Порядок монтажа

2. По обеим сторонам ворот крепятся вертикальные опоры
– металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.

3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.

Бетонирование опорных столбов

Совет.
Для защиты от влаги в верхней части металлической опоры следует приварить металлические или вставить деревянные заглушки. Это позволит существенно увеличить срок службы опор и предохранит их от ржавчины.

4. Воротные опоры должны располагаться строго вертикально
. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

5. Для верхней подвесной балки
используется гнутый профиль особой формы (см. фото). Размер его сечения
зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.

Профиль для верхней балки

6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

Схема устройства подвесных ворот

7. Для монтажа такой конструкции потребуется следующая фурнитура:

Две тележки (консольных ролика) с резьбовой осью;

Четыре кронштейна с винтом для крепления направляющей;

Стопоры (ограничители).

Тележки с резьбовой осью

Комплектующие и фурнитура для изготовления подвесных ворот (кронштейны, подвесная балка и консольные ролики (тележки))

8. Направляющая балка
закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.

Совет.
При наличии в балке сварного шва он может помешать свободному ходу каретки. Чтобы ролики проходили по балке свободно, ее можно расположить и так, чтобы шов оказался сбоку.

9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок
. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.

10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки
.

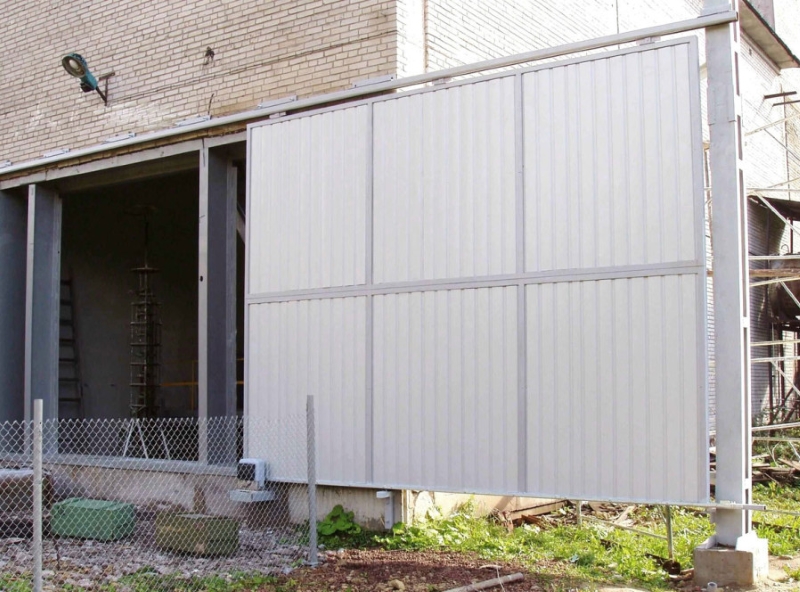

Подвесная откатная система

11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители
. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.

Стопор-ограничитель

12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.
