Скотч для светодиодной ленты
Производители лент, уже как правило предусмотрели один из самых распространенных способов – монтаж на клеевой слой, находящийся с обратной стороны. Он скрывается под защитной оболочкой и чтобы до него добраться, достаточно ножиком подцепить кончик и стянуть защитную пленку.
Грубо говоря, там уже находится двухсторонний скотч. Одной стороной он приклеен к самой ленте, а другой, вы его наклеиваете на соответствующую поверхность потолка, стены, кухонного шкафчика.
Если же вы сомневаетесь в надежности, то просто нанесите на плоскость немного лака или краски. Они выровняют все основание как нужно.
Только обратите внимание, что наклеивание таким способом, можно выполнить один раз. Если вы не угадали с траекторией или трассой подсветки и начали ее сдирать, то второй раз надежно приклеить на этот же слой, у вас не получится
Поэтому всегда предварительно наносите разметку
Если вы не угадали с траекторией или трассой подсветки и начали ее сдирать, то второй раз надежно приклеить на этот же слой, у вас не получится. Поэтому всегда предварительно наносите разметку.
А если лента уже отклеилась или ее нужно снять и перенести в другое место, что делать? Тогда применяйте второй способ – дополнительный двухсторонний скотч.
Лучше конечно сначала нанести его в нужном месте, а уже затем, к нему приклеить б/у или новую ленту.
Пластиковый короб своими руками
Альтернативой профилю из пластмассы будет пластиковый кабельный канал, который применяется для прокладки проводов. Кабель-канал, как короб плотно закрывается крышкой. Габариты короба могут быть шириной от 10 до 100 мм. глубина от 5 до 50 мм. В дело используется и крышка, эту пластмассовую полоску использую при монтаже на неровные поверхности, такие как дерево или кирпич. Наклеивается на гибкую полоску, которая затем крепится удобным способом, на жидкие гвозди или полиурентан. Она хорошо гнется, устанавливать можно на неровные и изогнутые плоскости. Из толстого кабель-канала я изготавливал полноценные светильники для летней кухни и веранды.
Современные кабель-каналы имеют качественную отделку под дерево и могут быть разных цветов. Фурнитура позволит гармонично соединять их под разным углом и в разные фигуры. Если используете на улице, то на зиму можно закрывать герметичной крышкой и ставить заглушки для защиты светодиодов от льда и снега.
Пластик в процессе эксплуатации может нагреваться от светодиодов и деформироваться. Ситуацию исправит канал из качественной пластмассы, он немного подороже.
Цена с отделкой под дерево:
- 12 на 12 мм. в среднем 10 руб/м;
- 40 на 25 мм. 30 руб/м;
- 100 на 60 мм. 100 руб/м.
Существуют и другие подходящие материалы, алюминиевые карнизы от штор, оконный и фасадный. Карниз шириной 8 см. я покупал 700 р. за 3 метра, такой светодиодный стоит 1000 р. На такой импровизированный короб для светодиодной ленты можно клеить сверху, получается интересная подсветка по верху окна. Особенно интересно будет смотреться на новый год, если будет цветная RGB подсветка.
Коллега демонстрирует изготовление дешевого из подручных материалов. Используется кабель канал для светодиодной ленты.
Полный набор инструментов и материалов для изготовления алюминиевого профиля для светодиодной ленты
- Алюминиевая шина или профиль (например, алюминиевый уголок или трубка)
- Пилка для металла или ножовка по металлу
- Шлифовальная бумага или наждачная губка
- Рулетка или линейка
- Маркер или карандаш
- Отвертка или отвертка-переключатель
- Скотч для фиксации ленты внутри профиля
- Изоляционная лента или термоусадочная трубка для соединения проводов
- Скобки или зажимы для крепления профиля к поверхности
- Светодиодная лента
- Блок питания для светодиодной ленты
Пилка для металла или ножовка по металлу понадобятся для резки алюминиевого профиля на нужную длину. Шлифовальная бумага или наждачная губка помогут отшлифовать края профиля и придать ему более гладкую поверхность.
С помощью рулетки или линейки вы сможете точно измерить необходимую длину профиля. Маркер или карандаш помогут отметить места для резки или отверстия.
Отвертка или отвертка-переключатель пригодятся для крепления скобок или зажимов, которые будут использоваться для крепления профиля к поверхности.
С помощью скотча можно закрепить светодиодную ленту внутри профиля или фиксировать провода. Изоляционная лента или термоусадочная трубка понадобятся для соединения проводов.
Не забудьте приобрести светодиодную ленту и блок питания, чтобы можно было подключать и использовать алюминиевый профиль для освещения.
Для чего нужен профиль для светодиодной ленты?
Защитные изделия применяются не только внутри жилых домов или промышленных помещений, но и в пределах улицы. В этом случае профиль для светодиодов выполняет не только функцию декора. Он используется как:
- Отводчик тепла от ламп. Это исключает опасность перегрева и значительно повышает время эксплуатации светодиодов. Алюминиевые соединения обеспечивают оптимальный теплообмен и проводимость.
- Источник освещения. Комфортное использование происходит благодаря рассеиванию яркого точечного луча.
- Внешняя защита. Подобный профиль для светодиодных лент оберегает лампы от попадания влаги, осадков, повреждений механического характера.
- Интерьерное решение. Благодаря широкому ассортименту, представленному на строительных рынках, можно подобрать дизайн профиля для разных решений.
- Освещение в труднодоступных местах. Светодиодную ленту монтируют в тех местах, где применение других видов освещения затруднительно.
МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

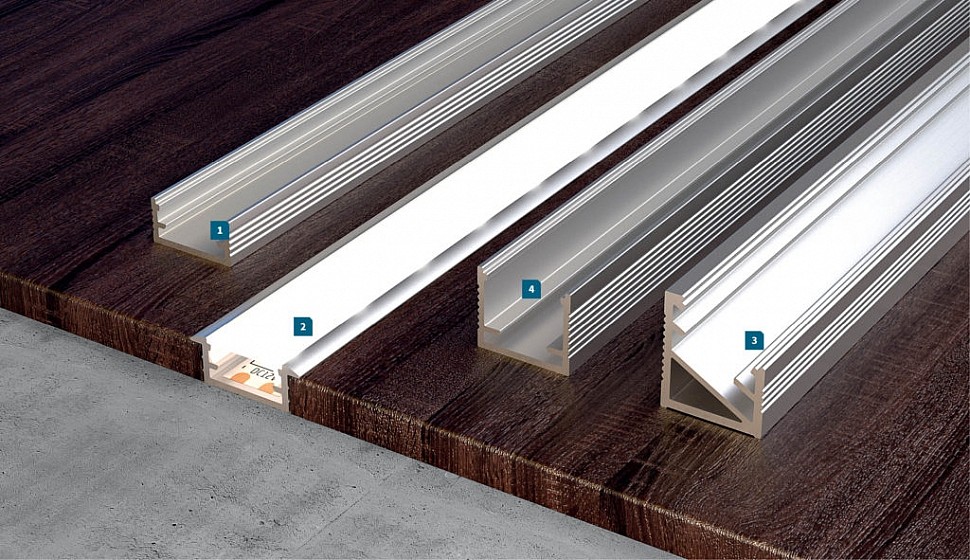

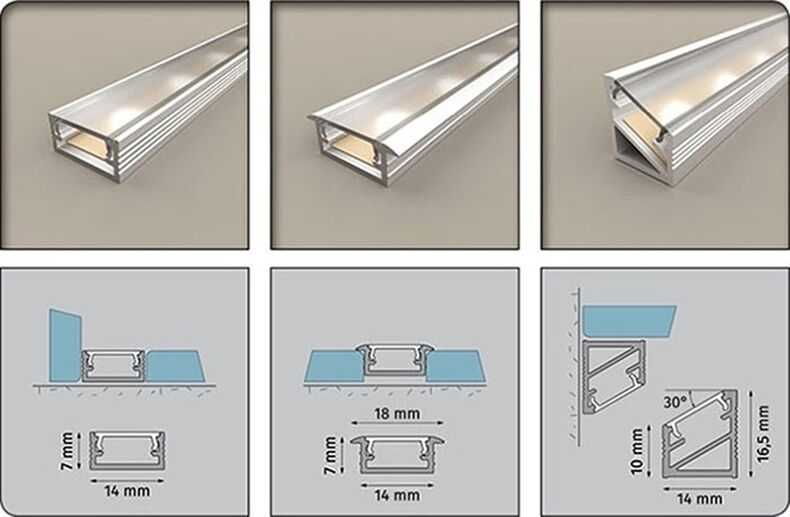

Виды и назначения профилей по способу монтажа
На сегодняшний день специалисты различают только три виды профилей, которые можно использовать для монтажа светодиодных изделий. Непосредственно по способу установки, контуры можно разделить на следующие интересные виды:
- угловые;
- врезные или же встраиваемые;
- накладные.
Как показывает современная практика, угловые профили, которые изготовлены из алюминия, продаются в комплекте вместе со специальным рассеивателем, который можно при необходимости или же желании снимать. Рассеиватель используется для защиты глаз от слишком яркого света, который излучают изделия светодиодного типа
В то время, когда вы будете составлять проект, очень важно помнить, что с помощью рассеивателя можно потерять до 40% света, хотя в большинстве случаев, данный показатель не превышает отметки в 25%
В свою очередь встраиваемые профили очень часто используют для воплощения в жизнь какие-то определенные дизайнерские решения. С их помощью можно достаточно просто соединить между собой части гипсокартона или же ДСП. Непосредственно в том месте, где был установлен профиль и проводится сама светодиодная лента. В отдельных случаях она может немного выступать над поверхностью профиля, а в других (что встречается чаще всего) находиться в этом углублении и не выходить за уровень поверхности.
Если говорить о врезном профиле для светодиодной ленты, то отличительной чертой такого изделия есть то, что он имеет край, который вполне может закрыть все неровные места, а они очень часто присутствуют на краях паза. С помощью врезного профиля можно осветить помещение таким образом, чтобы светодиоды не торчали с ровной поверхности. Использовать подобные изделия очень просто. Достаточно вырезать в ДСП или гипсокартоне углубление, которое бы имело форму непосредственно врезного элемента. Глубина его при этом должна быть такой, чтобы полностью скрывать светодиодное изделие.

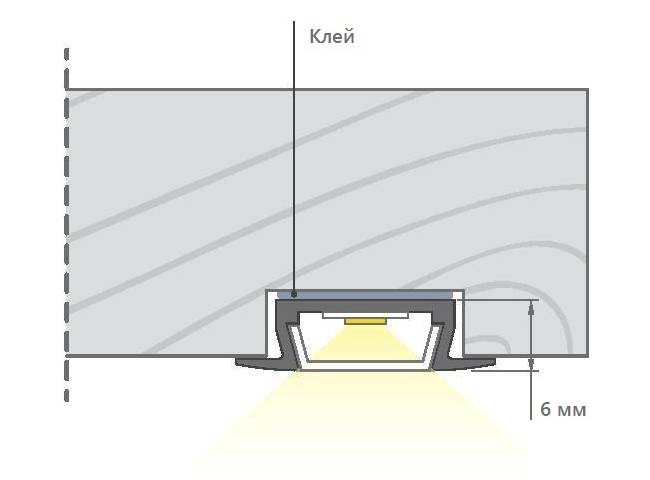

В ДСП вырезается углубление по форме врезного элемента, которое полностью его скрывает. В итоге получается, что навесной шкафчик сам светится снизу.
Алюминиевый профиль для светодиодной ленты своими руками видео
Накладной профиль можно монтировать в самую разную поверхность. Интересным фактом есть то, что его можно приклеить или же прикрепить с помощью саморезов. Если накладной профиль изготавливается из пластика, то он достаточно хорошо гнется. Таким образом, данный вид можно без проблем использовать на любой поверхности, которая хотя бы немного изогнута. Достаточно часто накладной контур применяют для монтажа светодиодных изделий в арке или же по ее окружности.
Функция и принцип работы рассеивателя
Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.
Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.
Обратите внимание! Увидеть и понять принцип работы рассеивателя для светодиодного светильника можно на следующем примере. Нужно положить сверху на лэд-ленту небольшой кусок матового целлофана. Световой поток от такой рассеивающей пленки сразу станет слегка приглушенным и равномерно распределенным по всей освещаемой площади
Световой поток от такой рассеивающей пленки сразу станет слегка приглушенным и равномерно распределенным по всей освещаемой площади.
Рассеиватель или диффузор, применяемый для светодиодных лент, состоит из двух основных элементов – корпуса и светопропускающей пластинки. У современных моделей первая часть устройства представлена в виде пластмассового, алюминиевого или нержавеющего профиля следующих форм:
Его геометрия определяется прежде всего местом применения рассеивателя, видами кронштейнов для него, особенностями и условиями эксплуатации. В основание профиля приклеивается светодиодная лента, а затем сверху она закрывается прозрачным или матовым материалом. Первые применяются, когда требуется сильная подсветка каких-либо выделенных зон – например, витрин в магазине, вторые – когда требуется создать общее ненавязчивое освещение, например, в ресторане.
Существует также гибкий профиль для светодиодов. По сути это силиконовая трубка с возможностью размещения внутри нее лэд-полоски. Благодаря высокой пластичности им можно придавать любые формы, что актуально при оформлении сложного фигурного декора, рекламных вывесок, деревьев.
Установка светодиодной ленты на профиль
Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:
- подготовка к выполнению работы;
- крепление профиля;
- фиксация и подключение светодиодной ленты.
Подготовка к работе
На подготовительной стадии необходимо:
- выбрать способ крепления профиля;
- подготовить все материалы и инструменты для выполнения работы по монтажу.
Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:
- на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;
Скотч для крепления алюминиевого профиля
- на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;
Клей типа жидкие гвозди для крепления профиля
- саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.
Для крепления профилей саморезами потребуется подготовить:
- дрель с набором сверл;
- шуруповерт;
- саморезы, максимально подходящие по размерам;
- ножовку по металлу для резки профиля;
- инструменты для разметки;
- провод для подключения ленты к внешнему источнику питания.
Набор инструментов для выполнения работы
Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.
Монтаж профиля
Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:
- в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
- если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
- на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;
Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.
- места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
- по заданным параметрам производится резка алюминиевого профиля;
Нарезка профиля по размерам
- в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);
Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.
Сверление и зенкование отверстий для крепления
- основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).
Монтаж светодиодной ленты
Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:
- лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;
Резка светодиодной ленты разрешена только в специально обозначенных местах.
Подготовка ленты к установке
- с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
- лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;
Правила подключения ленты к источникам питания
- устанавливаются рассеиватели и заглушки;
- проверяется работоспособность полученного источника света.
Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.
Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.
Шаги по установке светодиодных лент по углам
Процесс установки светодиодной ленты по углам следующий:
Шаг 1: Проведите измерения
Возьмите сантиметровую ленту, чтобы определить, сколько светодиодных лент вам понадобится для освещения. Приобретите светодиодные ленты исходя из необходимой длины; лучше приобрести несколько дополнительных метров. Когда у вас есть полоски, поместите их на место установки, включая изгибы и углы. Цель, где нужно согнуть светодиодную ленту, чтобы закрыть углы.
Шаг 2: Определитесь с типом изгиба
Теперь решите, какой тип изгиба вы хотите. Вы можете использовать любой метод, описанный в разделе выше. Если у вас нет разъемов, согните полоски под углом 90 градусов или следуйте изгибу ленты. Для круглых краев действуйте соответственно. Однако, если у вас есть разъемы для светодиодных лент, лучше всего использовать их для достижения наилучших результатов.
Шаг 3. Соберите необходимые материалы.
Требуемый материал для установки светодиодных лент по углам зависит от того, как вы сгибаете ленты. Никакого дополнительного материала не потребуется, если вы просто сложите их по углам. Только суперклей или скотч сделают складки прочными. Однако, если вы используете разъемы для светодиодных лент, вам понадобится следующее:
- Светодиодные полосы
- разъем для светодиодной ленты
- Острые ножницы
Шаг 4: Очистите поверхность
После того, как вы собрали все требования, пришло время подготовить поверхность для установки. Используйте влажную тряпку или протрите спиртом, чтобы стереть пыль и грязь с поверхности. Вы также можете приготовить чистящий раствор своими руками, добавив уксус в теплую воду. Помните, что светодиодные ленты не прилипнут к поверхности, если на ней останется пыль. Кроме того, перед монтажом светодиодных лент необходимо полностью высушить место.
Шаг 5: Подготовьте светодиодную ленту для установки по углам
Теперь начинается основная игра по размещению светодиодной ленты в углах. Процесс подготовки светодиодных лент будет зависеть от выбранного вами метода. Здесь я подробно описываю это –
- Сложите светодиодную ленту
Сложите светодиодную ленту любым способом: сгибом 90 градусов, сгибом ленты или сгибом гармошки. Используйте суперклей или клей, чтобы зафиксировать складки в нужном месте. Это придаст светодиодным лентам твердую форму, чтобы они могли разместиться по углам.
- Используйте разъемы для светодиодных лент
Разрежьте светодиодную ленту до угла с помощью острых ножниц. Теперь подключите разъем для светодиодной ленты к обеим частям светодиодной ленты и зафиксируйте их. Убедитесь, что они достаточно затянуты, чтобы избежать ослабления соединений.
Шаг 6: Установка. Удаление клейкой основы.
Как только светодиодные ленты будут иметь форму, соответствующую углу, переходите к процессу установки. Снимите клейкую основу полоски и прикрепите ее к углам. Хорошо прижмите его, чтобы он прочно прилипал к поверхности. Для усиления установки также можно использовать зажимы. Дополнительные советы по монтажу светодиодной ленты можно найти здесь: Установка светодиодных лент Flex: методы монтажа.
Шаг 7: Включение питания
После установки светодиодной ленты пришло время подать на нее питание. Подключите светодиодную ленту к Светодиодный драйвер если у вас низковольтные светодиодные ленты. Это позволит контролировать ток, предотвращая перегрев полосок.

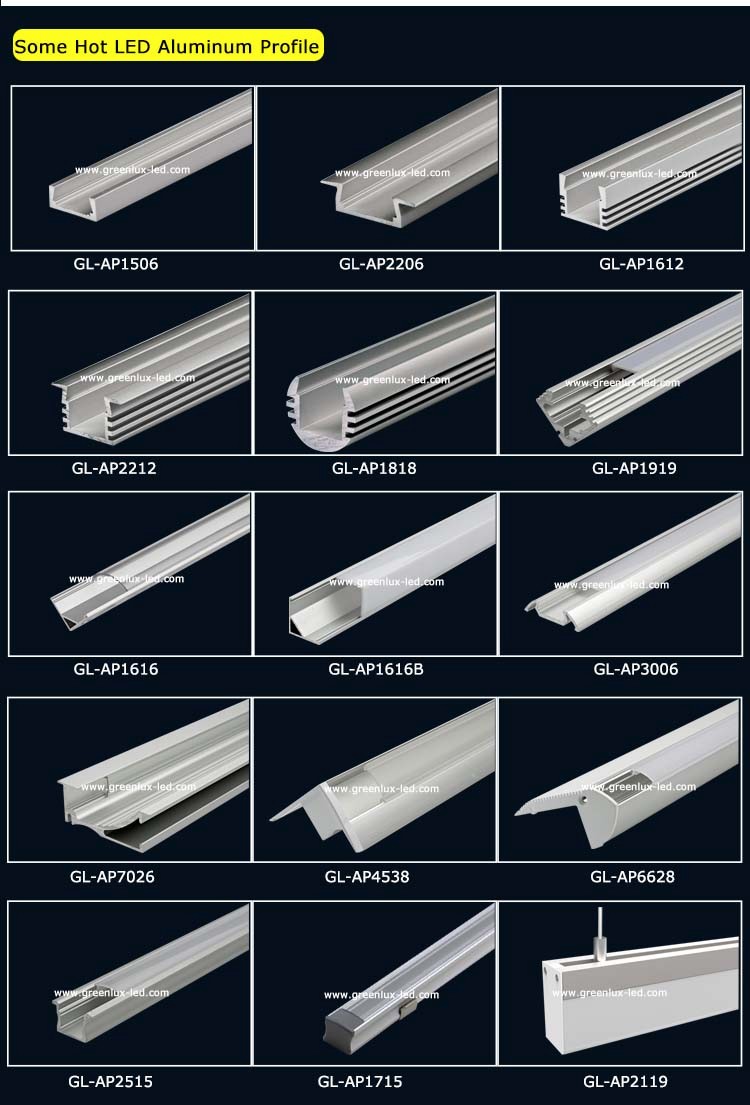

Основные виды профилей по способу монтажа и область их применения

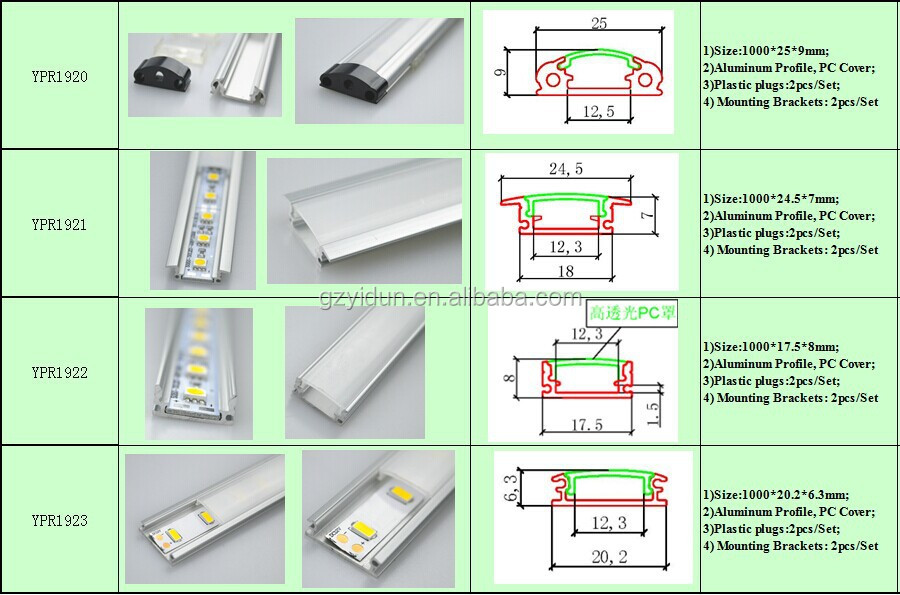

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Что вам понадобится?
Светодиодная лента подбирается под особенности конкретного помещения. Если это кухня или гостиная, выбирают изделие с белым холодным свечением. Для спальни и зоны отдыха гораздо больше подойдет теплый свет, так как он не раздражает глаз и максимально приближен к привычному свечению лампы накаливания. Яркие, цветные светодиоды в данной ситуации рассматривать не стоит, так как они предназначены для акцентной и декоративной подсветки, которая включается не постоянно, а время от времени. Цветовая температура LED-ленты должна быть приближена к этому значению ламп накаливания. То есть 3000 – 4000 К будет максимально комфортным для человека. В качестве основного источника света отлично подходят светодиоды типа SMD 5630 и SMD 5050, так как у них LED-элементы наиболее крупные
Обратите внимание на тип свечения: оно может быть фронтальным или боковым. Если вы будете крепить ленту на потолок, предпочтение отдается первому типу, при монтаже на стену – второму. Заранее зная периметр комнаты, вы можете подсчитать длину ленты
Если вы собираетесь дополнительно крепить элементы, например, в нишу или посередине потолка, следует покупать материал с запасом. Изделия продаются намотанными на катушки – чаще всего можно встретить намотку по 3 – 5 м
Заранее зная периметр комнаты, вы можете подсчитать длину ленты. Если вы собираетесь дополнительно крепить элементы, например, в нишу или посередине потолка, следует покупать материал с запасом. Изделия продаются намотанными на катушки – чаще всего можно встретить намотку по 3 – 5 м.
Блоки питания предназначены для подключения ленты к электросети. Это необходимо для понижения входного напряжения с 220 В до рабочего напряжения светодиодной ленты – 12 или 24 В. Кроме того, устройство служит для защиты от короткого замыкания, перегрузки и перегрева. Качественные блоки питания должны выдерживать и перепады напряжения в электросети. Например, модель LP-LED-12-150W-IP20-М ЭРА работает при колебаниях в диапазоне от 100 до 260 Вт
Важно правильно подобрать блок по мощности. Обычно исходят из суммарной потребляемой мощности всех лент, которые используются в помещении. Допустим, на 15 м длины ленты потребляемая мощность составляет 240 Вт
Для предотвращения падения напряжения по длине рекомендуется покупать блок питания с небольшим запасом, а лучше – два блока, чтобы разделить нагрузку. Таким образом, с лентой на 15 м подключаются два блока питания мощностью по 150 Вт
Допустим, на 15 м длины ленты потребляемая мощность составляет 240 Вт. Для предотвращения падения напряжения по длине рекомендуется покупать блок питания с небольшим запасом, а лучше – два блока, чтобы разделить нагрузку. Таким образом, с лентой на 15 м подключаются два блока питания мощностью по 150 Вт.
Для монтажа светодиодной ленты понадобится профиль
Обратите внимание на его ширину – он должен подходить под ширину ленты, иначе вы с трудом сможете поместить ее туда. Длина профиля подбирается под длину ленты, т.е. под периметр комнаты, плюс длина дополнительных подсвечиваемых элементов, если таковые имеются
Для соединения отрезков лент понадобятся коннекторы, ширина которых также должна соответствовать ширине изделий
под периметр комнаты, плюс длина дополнительных подсвечиваемых элементов, если таковые имеются. Для соединения отрезков лент понадобятся коннекторы, ширина которых также должна соответствовать ширине изделий.
Для управления освещением можно установить выключатель, диммер или контроллер с пультом ДУ.
Для проведения работ вам нужны следующие инструменты: дрель, шуруповерт, ножовка, рулетка, стусло, ножницы, из расходных материалов – саморезы.
