Как делать искрогаситель на баню своими руками

Как понять, есть ли обратная тяга?

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

• Туалетным листом бумаги – как именно он отклоняется.
• Направлением дыма от сигареты.
• Появлением дыма в помещении – это уже обратная тяга.
• Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
• Желто-золотистым цветом пламени – хорошая тяга.

В советское время существовал даже специальный прибор для того, чтобы измерять тягу в дымоходе – анемометр. По нему и получали определенные объективные данные, если скорость ветра была больше одного метра в секунду. Сегодня уже используются более современные аппараты, измеряющие тягу дымохода в единицах давления – какое у основания дымохода, и какое вверху. Стоят они немало, но если у вас не решается проблема с тягой – лучше приобрести.

Конструкция и эксплуатация

Этот прибор устанавливается на дымоходах печей, которые работают на твердом топливе.

Его монтаж обязателен в местах, где конструкция крыши выполнена из легковозгораемых материалов. Кроме того, установка искрогасителя актуальна в дымоходах прямолинейной конструкции с сильной тягой.

Прибор также может выполнять функцию защиты от попадания в систему птиц.

Для дымовых труб прямолинейной конструкции не рекомендуется использовать дрова, в составе которых имеется большое количество смол. Это чревато отсутствием дожига уходящего газа. Результатом подобного упущения являются забивание конструкции дымовой трубы и, соответственно, ухудшение функционирования всей системы.

1. Корпус. 2. Искрогасящая сетка. 3. Элемент, гасящий пламя. 4. Крышка.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Пол в курятнике своими руками — это надо знать

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

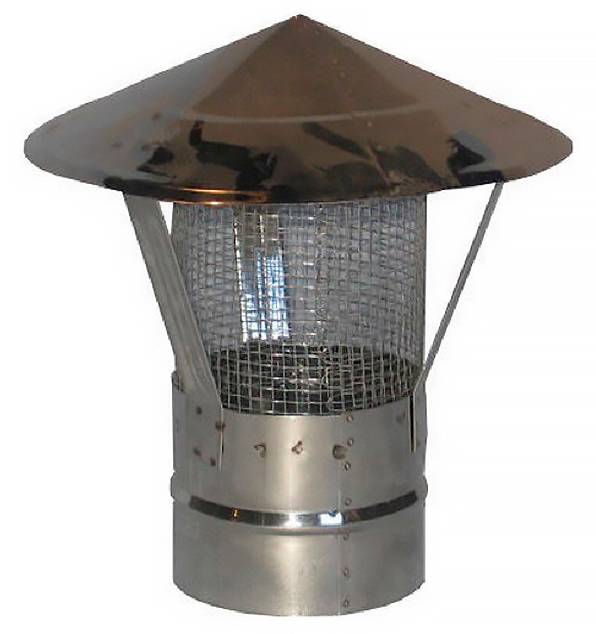

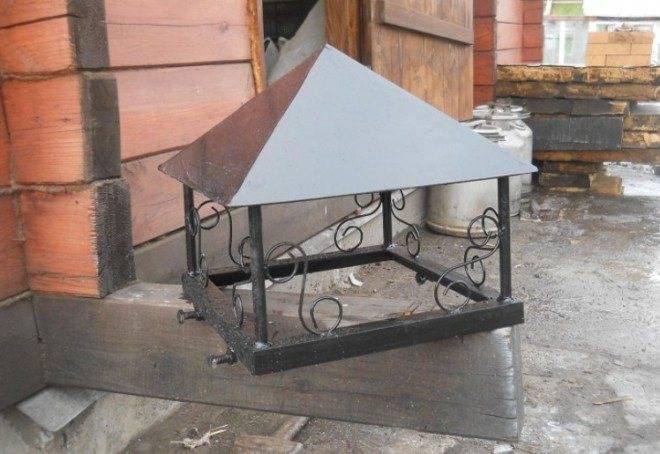

• Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.

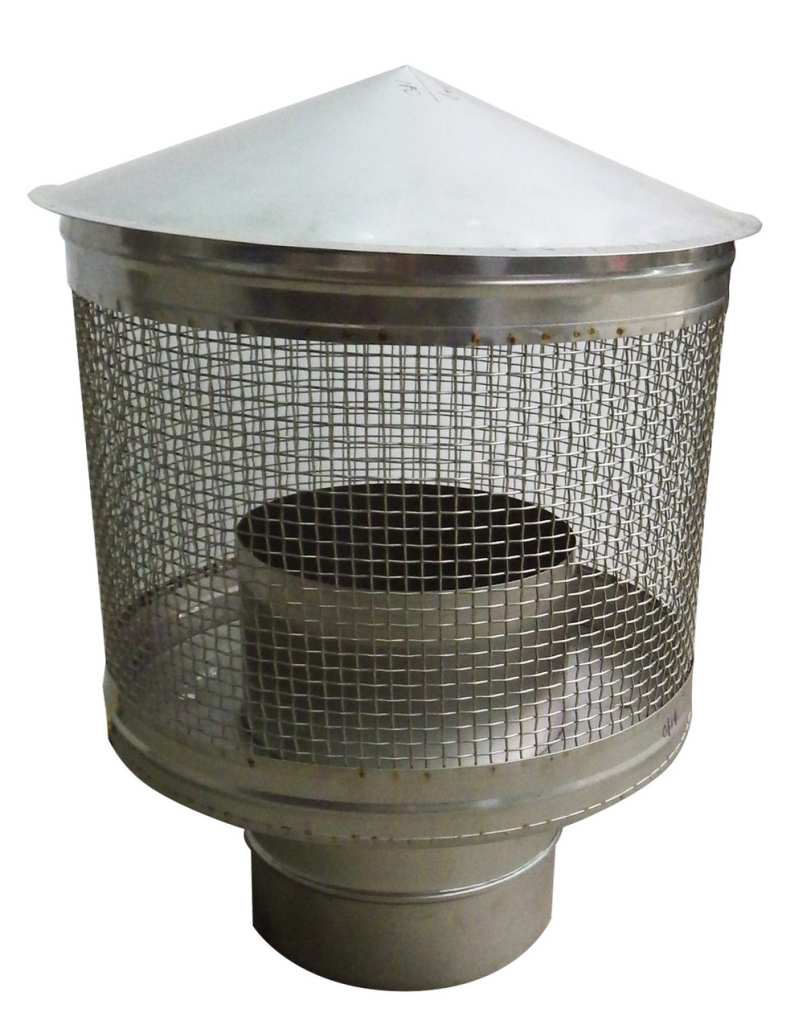

• Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
2. Подготовить отрезок трубы нужного диаметра.
3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

• Произвести точные замеры диаметра отверстия дымохода
• Нарисовать чертеж будущих деталей
• По чертежу сделать макеты из картона, по ним вырезать металлические детали
• Установить металлические прутики
• Сварить места соединения деталей
• Выступы зачистить болгаркой
• Дополнительно зафиксировать части конструкции стальными заклёпками
• Установить собранный искрогаситель на дымоход
• Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Делаем сами

Теперь разберемся с тем, как же соорудить искрогаситель в домашних условиях.

Главным требованием к такому устройству является размер ячеек сетки: он не должен превышать 5 мм. При этом прохождению газа ничего не должно мешать.

Недостаток искрогасителя состоит в том, что ему свойственно забиваться сажей. Как уже говорилось ранее, это происходит из-за большого содержания смол в дровах. Для того чтобы устройство работало в прежнем режиме, сетку необходимо регулярно очищать от остаточных продуктов сгорания.

Прежде чем приступить к работе, требуется подготовить все инструменты, которые могут понадобиться в процессе. Среди них отмечают следующее:

• болгарка;
• аппарат для сварки деталей;
• плотный картон;
• простой карандаш;
• линейка;
• листы из стали;
• металлическая сетка.

Для создания искрогасителя существует определенный порядок действий:

1. Осуществляются все необходимые замеры. К этому этапу относится измерение отверстия дымохода. По полученным результатам на плотном картоне выполняется построение чертежа будущих элементов, которые затем аккуратно вырезаются.
2. С помощью полученных шаблонов необходимо вырезать из стальных листов все нужные детали. Для этого этапа потребуется болгарка.
3. Можно приобрести готовую металлическую сетку или сделать ее самостоятельно, используя прутики, которые не превышают 6 мм в диаметре.
4. С помощью сварочного аппарата детали соединяются между собой. В дальнейшем все швы необходимо обработать с помощью болгарки.
5. Для более плотной фиксации применяются специальные заклепки, изготовленные из стали.
6. После выполнения всех предыдущих работ проводится монтаж искрогасителя на дымовую трубу. Желательно закрепить его как можно плотнее.

Для этого устройства рекомендуется использовать тонкую сталь. То же самое касается и прутьев.

Опытные специалисты советуют сделать сетку из металла «более послушной». Для этого необходимо воспользоваться молотком, ударив по ней несколько раз. Подобные действия помогут снять с металла напряженное и натянутое состояние и сделать его податливым к деформациям.

При желании искрогаситель можно дополнить с помощью дефлектора. Для этого требуется вырезать из стали своеобразный козырек, затем согнуть его. Все полученные сгибы нужно закрепить с помощью специальных заклепок. В результате должен получиться элемент в виде конуса, диаметр которого будет немного больше диаметра дымовой трубы. Готовое изделие необходимо прикрепить к искрогасителю. В качестве креплений применяются заклепки из стали.

Согласно всем строительным нормам и правилам, это устройство необходимо устанавливать в тех сооружениях, в которых отделочный материал стен и крыши состоит из легковозгораемых веществ. Но и при их отсутствии подобная конструкция, защищающая от горячих искр, не будет лишней. Прибор поможет обезопасить окружающее пространство от возгорания.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Самостоятельно делаем искрогаситель

Сделать искрогаситель для бани можно своими руками из нержавейки или алюмоцинка. Для этого нужно замерить диаметр дымохода для бани и изготовить шаблон по выбранному вами чертежу.

Обратите внимание! Лучше всего для этого подходит нержавеющая сталь AISI 304 толщиной 0,5 мм. Изделия из неё прослужат вдвое дольше, чем из ферритной стали AISI-409(430): 10-12 лет. Для твердотопливных котлов нельзя делать дымоходы из оцинкованной стали

Для твердотопливных котлов нельзя делать дымоходы из оцинкованной стали.

Эта инструкция показывает пример изготовления по чертежу дефлектора Цаги, только с добавлением фартука для искр.

Конструкция будет состоять из основной трубы-насадки на дымоход, защитного кожуха (обечайки), фартука и крышки колпака.

• Центральную внутреннюю часть можно сделать из готовой нержавеющей трубы, она будет одеваться как насадка на дымоход.
• Верхняя часть трубы раскатывается в виде конуса увеличенного диаметра. Она должна заканчиваться примерно посередине верхнего кожуха.
• Кожух, который будет одеваться на трубу, вырезается вручную и крепится при помощи металлических пластин на заклепки.
• Под кожухом рекомендуется сделать фартук с отступом от низа кожуха примерно 6 см, в который будут падать искры.

Горячие искры будут скапливаться в фартуке

Фартук должен быть по ширине больше кожуха, и закреплен в виде воронки под углом на точечную сварку. Перед его креплением на трубе делается небольшое углубление – бортик для плотной стыковки. Позже это соединение обрабатывается герметиком.

Обратите внимание! Дополнительно в фартуке нужно предусмотреть сливные отверстия для отвода влаги и прокатать ребра жесткости

• Верх кожуха закрывается круглой насадкой, по диаметру на несколько см меньше трубы. Все крепления делаются на нержавеющие заклепки.
• Для расчета размеров верхней крышки и высоты дефлектора вы можете воспользоваться данными из таблицы.

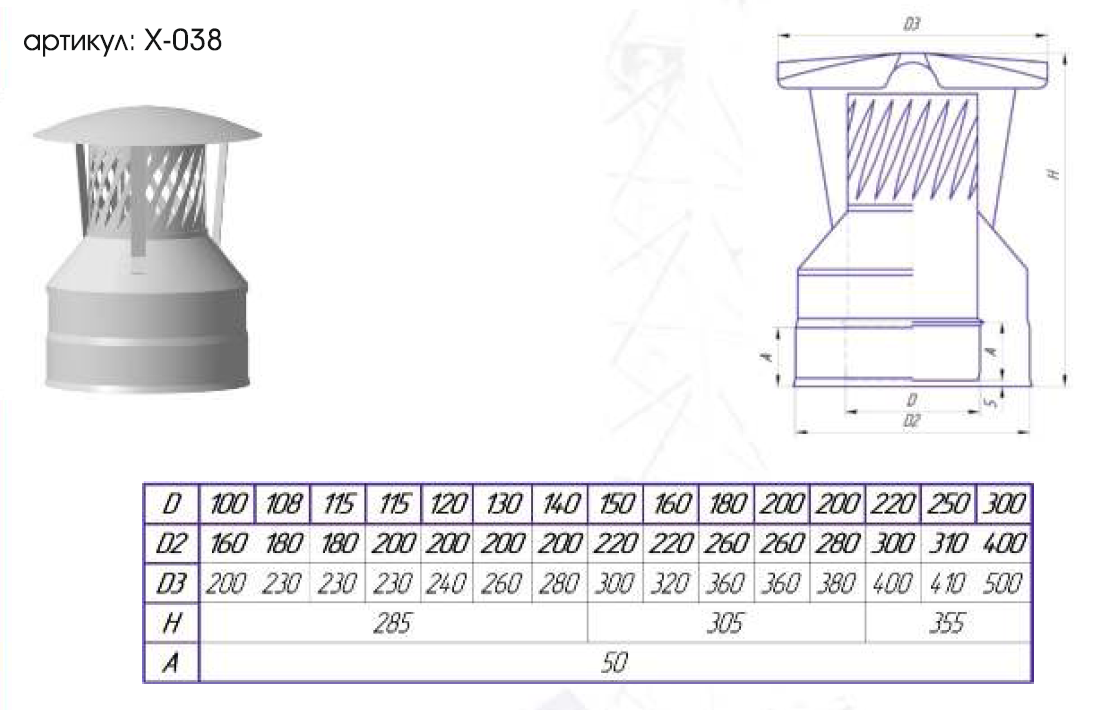

Зависимость размеров дефлектора от размеров дымохода

• Чтобы надежно склепать 2 детали, просверлите их на месте нахлеста насквозь сверлом по металлу. Затем вставьте в отверстие заклепку, захватите её шляпку заклепочником и плавно сожмите его ручки.
• Для дополнительной прочности конструкции делаются прокатные ребра жесткости.

Наглядно схема дефлектора показана на фото:

Чертеж дефлектора Цаги

Необходимые инструменты

Чтобы самостоятельно собрать колпак на дымоход, вам потребуется:

• Ножницы по металлу;
• Молоток;
• Дрель и сверло по металлу;
• Сварочный аппарат;
• Заклепочник и заклепки из нержавейки;
• Листогибочный станок.

Пошаговая инструкция по изготовлению

Для изготовления искроуловителя потребуются определённые навыки механических работ, а также умение выбрать подходящую для данных условий конструкцию изделия.

Выбор конструкции

При рассмотрении различных вариантов исполнения искрогасителя на дымоход следует обратить внимание на изделие из нержавейки в сочетании с классическим дефлектором n-образной формы. Также не следует исключать возможности самостоятельного изготовления особого вида дефлектора, оснащённого юбкой для гашения искровых образований

Подготовительные мероприятия

После выбора типа искрогасителя следует подготовить всё необходимое для его самостоятельного изготовления, включая следующий комплект инструментов и материалов:

• обычный молоток, пассатижи, а также небольшие по размеру струбцины и набор отвёрток;
• линейные измерительные приборы;
• ножницы для нарезки металла, болгарка и дрель с набором свёрл;
• бытовой сварочный агрегат и комплект заклепочных приспособлений.

В качестве материала для сборки системы удобнее всего выбрать нержавеющую сталь, обладающую всеми необходимыми защитными качествами. Диаметр прутков, из которых монтируются сетчатые конструкции, должен быть по возможности минимальным (не более 4 мм). Но и слишком тонкими их делать также не следует, поскольку в этом случае они могут быстро перегореть от жара.

Перед началом работ следует измерить габариты действующего дымохода, на основании которых затем составляются эскизы будущего защитного приспособления. Для этих целей удобнее всего воспользоваться картонными заготовками, используемыми в качестве своеобразного трафарета.

На основе полученных эскизов следует подготовить чертёж будущего устройства, в котором должны быть указаны точные размеры всех входящих в его состав элементов.

Сборка изделия

Для того чтобы собрать искрогаситель своими руками, необходимо руководствоваться определёнными правилами. Элементы сеточного заграждения на дымоход можно приобрести в магазине готовыми или сделать самостоятельно (для этих целей подойдут прутки диаметром в пределах от 1 до 6 мм).

Для сочленения отдельных узлов самодельного искрогасителя удобнее всего воспользоваться ручной сваркой, по завершении которой образовавшиеся швы тщательно зачищаются.

Окончательное крепление всех элементов конструкции осуществляется посредством подготовленных ранее заклепок.

При использовании варианта совмещёния искроуловителя с дефлектором из металлических листовых заготовок определённой толщины сначала вырезается козырек нужного размера.

Затем в нём просверливается большое количество отверстий, достаточных для свободного прохождения потока отработанных газов. После этого получившаяся заготовка изгибается под требуемым углом, а зоны изгиба дополнительно фиксируются посредством металлических заклепок.

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

1. Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
2. Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
3. Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
4. Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
5. Ко всему, искрогаситель защищает трубу от птиц и мусора.

Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше

• Сетку нужно время от времени чистить.
• Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Альтернативные способы защиты от искр

Кроме установки колпака, существуют и другие способы защиты от искр:

• Первый способ самый простой. Конец дымохода заваривают наглухо, а затем с торцов сверху просверливают множество отверстий. Так можно сделать даже установив заготовленную трубу на существующую.
• Следующий способ – на конец дымохода приваривается металлическая сетка. Такой вариант имеет существенный минус: сетка быстро забивается, и её нужно будет вскоре менять, чтобы сохранить хорошую тягу.
• Если в вашей местности сильные ветра, то на оголовок трубы устанавливают хороший дефлектор, он не допустит образования обратной тяги.
• Еще один способ – уменьшить тягу. Это не самый хороший вариант, но так вы можете увеличить температуру трубы и количество вылетающих искр. Для этого создаются дополнительные колена на дымоходе.

Еще одно самодельное решение вы можете увидеть на этом видео уроке:

Чтобы искры не вылетали напрямую вверх из-за высокой тяги, на трубе дымохода делается перемычка, которая смещает часть трубы в сторону. То есть создается искусственный загиб трубы с колодцем для искр в середине (см. фото ниже). В колодце делается небольшой люк для чистки.

Самодельный искрогаситель для банного котла

Как работает искрогаситель на дымоход

Защита трубы бани от искр производится посредством искрогасителя. Он представляет собой довольно простую, однако действенную конструкцию. Если проще, то искрогаситель – это просто дымоходная насадка, по бокам у которой сетка, а сверху – защитный конус.

К ключевым особенностям данного механизма можно отнести:

1. Установка допустима на дымоходных трубах любого типа, которые работают от печи на твердом топливе. Размер ячеек, из которых состоит сетка, в этом случае не должен превышать 5 мм;
2. Искрогаситель на дымоход для бани своими руками в обязательном порядке устанавливается, если материал кровли недостаточно огнестойкий;
3. Также установить данный механизм следует на дымоход бани, если она обустроена оборудованием, которое поддерживает высокие температуры, а у дымоходной трубы очень сильная тяга;
4. Сетка, которая является составляющей искрогасителя, нуждается в тщательном и регулярном очищении. Если в качестве дров используются хвойные породы, то чистка производится в два раза чаще.

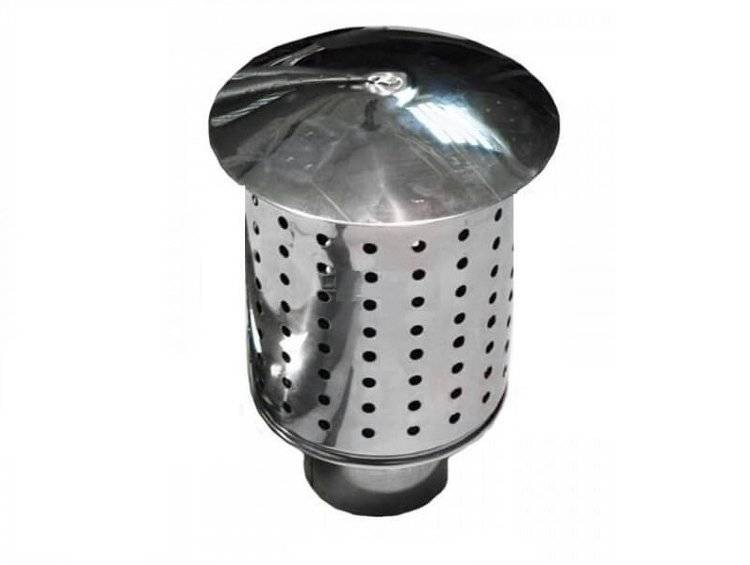

Существует множество разных элементов, отличающихся по форме, конструкции и типу материала, однако принцип работы у всех остается единым:

1. Когда производится топка печи, используемое топливо сгорает, образуя газ и дым, которые устремляются вверх по дымоходному каналу;
2. Непосредственно у выхода из трубы траектория движения дыма меняется, поскольку на пути встречается преграда в виде защитного колпака;
3. Еще не потухшие искры вынуждены проходить сквозь сетку, которая их тушит.

Самый простой искрогаситель без проблем можно изготовить самостоятельно, благодаря чему существенно сократить материальные затраты.

Самостоятельное создание дефлектора

Стоимость этого устройства начинается от 1000 рублей, верхняя отметка заметно выше. Целесообразность самостоятельного изготовления и установки объяснять не стоит.

Дымоход-конвектор — это хорошая альтернатива радиаторным отопительным приборам. Он обладает массой преимуществ и имеет простое устройство. Его не сложно сделать своими руками.

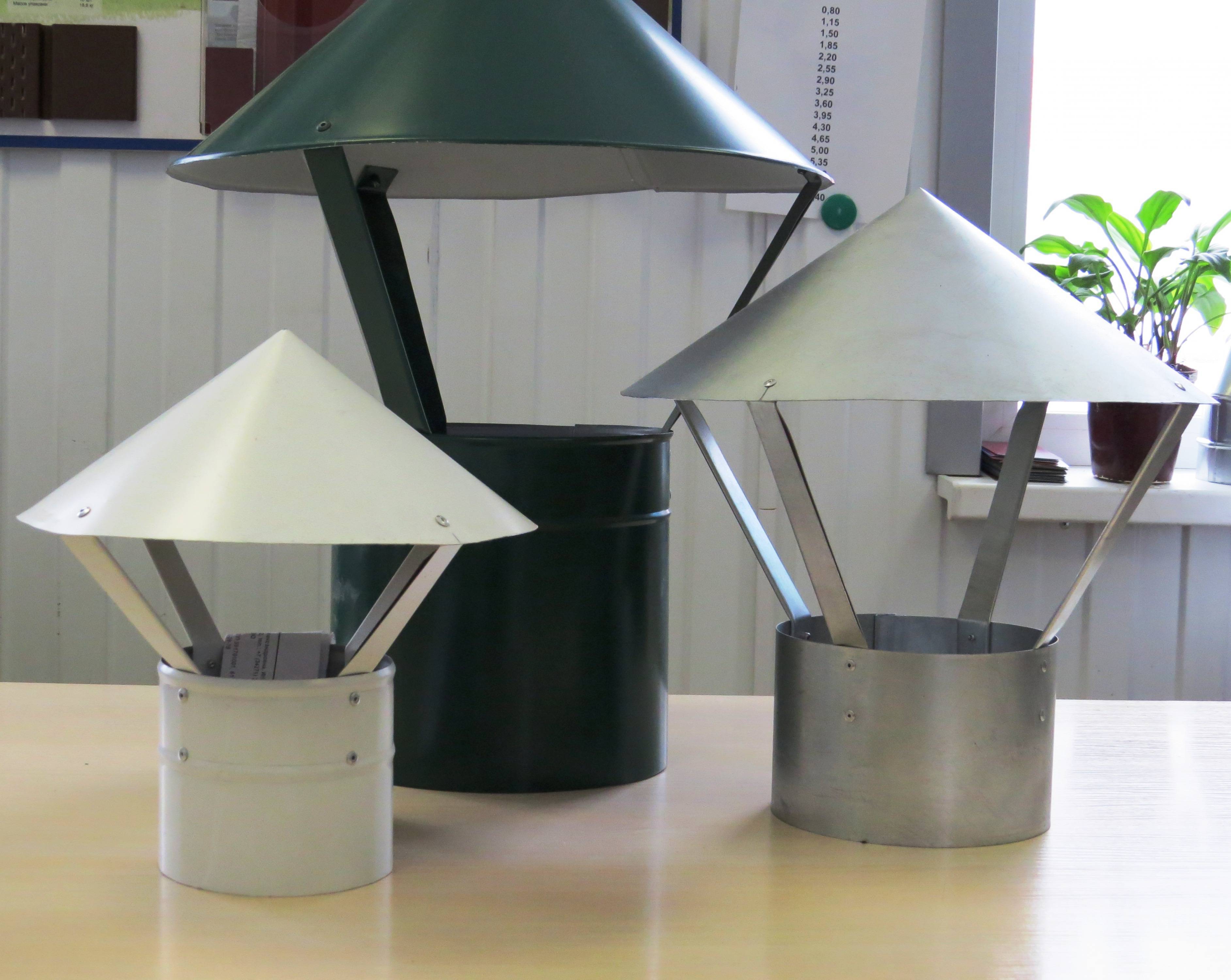

Дефлектор на дымоход своими руками предпочтительно собирать из оцинкованной стали. Но ей, в последнее время, нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымник не контактирует с горячими потоками продуктов горения, его можно выполнить из пластика (Прочитайте статью о в дополнение к данному материалу ).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Прежде чем приступать к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размерности будущего изделия. При выборе размера, следует отталкиваться от диаметра дымоходной трубы. Эта величина определит высоту самого дымника и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымовой трубы и дефлектора:

Чтобы изготовить дефлектор на дымоход своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть процесс изготовления.

Необходимые инструменты, которые потребуются для работы:

• Чертежный набор. Сантиметровая лента, маркер, линейка.
• Ножницы для металла, деревянный молоток, устройство для заклепок.
• Дрель и сверла различного диаметра.

Этапы работы

Для начала необходимо выбрать вид металла для изготовления дефлектора. После чего, выполнив расчеты и убедившись в их правильности, можно начинать вырезать детали дымника из металла. Развертку корпуса диффузора необходимо свернуть в форме тарелки, затем, через высверленные отверстия, скрепить концы заклепками.

Верхний и нижний конусы склепываются, после чего на нижнем конусе устанавливаются крепления для соединения устройства с трубой дымохода. Советуем подробнее изучить на нашем сайте.

Как сделать искрогаситель на трубу своими руками

Когда летят искры из трубы бани, первое что нужно сделать – установить искрогаситель. Для некоторых приобретение данного элемента может быть не по карману, либо же могут возникнуть трудности в подборе модели по нужным размерам. Таким образом, изготовить искрогаситель самостоятельно оказывается куда проще.

Безусловно, первое, что нужно сделать – это запастись терпением и внимательно выполнить все замеры.

Важно! Помните о том, что ячейки сетки искрогасителя не должны превышать 5 мм.

Работы производятся следующим образом:

Полный замер выходного отверстия трубы дымохода, после чего выполняется эскизный чертеж будущих деталей защитного элемента;
Далее к листу металла прикладываются картонные эскизы и вырезаются готовые детали

Очень важно следить за точностью, поскольку деталь должна полностью соответствовать эскизу;
Для изготовления искрогасителя можно использовать часть от готовой сетки или сделать ее самостоятельно при помощи металлических прутков;
Каждый из стыков необходимо соединить посредством сварочного аппарата, после чего болгаркой их тщательно зачистить;
Каждую из деталей искрогасителя закрепить металлическими заклепками;
Полностью готовую защитную конструкцию нужно установить на дымоходную трубу, тщательно закрепив;
Дефлектор изготавливается из листа металла, который сворачивается в конус и скрепляется металлическими заклепками. К основанию искрогасителя дефлектор также крепится при помощи металлических заклепок.

Чтобы больше не задавать себе вопрос – почему из трубы бани летят искры, необходимо позаботиться об установке качественного и действующего искрогасителя.

Делаем искрогаситель самостоятельно

Правильный искроулавливатель можно сделать из алюмоцинка или нержавеющей стали своими руками. Для начала необходимо выбрать конструкцию и нарисовать эскиз, чертеж, зная диаметр дымохода на который будет установлен искрогаситель.

Инструкция по сборке на примере дефлектора Цаги, состоящего из:

• Насадки на трубу;
• Обечайки;
• Колпаковой крышки;
• Фартука для сбора искр.

Пошаговый процесс сборки:

• Центральную часть можно отрезать от трубы большего диаметра, которая будет одеваться на дымоход в виде насадки.
• Ее верхнюю часть раскатывают до конусообразной формы приблизительно до середины обечайки.
• При помощи заклепок крепят металлические пластины к кожуху. Этот кожух вырезается ножницами по металлу и одевается на дымоход.
• Предпочтительно сделать фартук под кожухом на расстоянии 60 мм, который будет служить для улавливания падающих искр и препятствовать их распространению по кровле.
• Фартук закрепляется точечной сваркой и крепится в виде воронки. Для более плотной состыковки на трубе необходимо сделать углубление, в дальнейшем, после закрепления фартука, этот стык обрабатывается герметиком.
• На фартуке также необходимо прокатать ребра жесткости и сделать отверстия для слива.
• Верхнюю часть обечайки закрывают насадкой, на несколько десятков мм меньше диаметра трубы. Крепеж осуществляют заклепками из нержавейки.
• Высота и ширина дефлектора будет зависеть от диаметра трубы дымохода. Например, если диаметр трубы дымохода равен 120 мм, соответственно высота дефлектора будет равна 144 мм, а его ширина 240. Для дымохода диаметром 140 мм, значения дефлектора несколько изменяться – 168 мм и 280 мм.Для надежного закрепления двух металлических частей, необходимо на месте их нахлеста высверлить отверстия нужного диаметра. Вставить в них заклепки, затем, воспользовавшись заклепочником, захватить шляпки заклепок и плавно сжать.
• Для пущей надежности необходимо закрепить конструкцию дополнительными ребрами жесткости.

Инструкция по монтажу искрогасителя с металлической сеткой

• Нарисовать эскиз будущей конструкции.
• Обернуть дымоход внахлест 10 – 15 мм сеткой из нержавеющей стали и отрезать.
• На место нахлеста приложить полосу металла с выступом от оголовка трубы на 30 – 50 мм.
• Затем заклепками закрепить сетку к трубе, после чего полосу оцинкованного металла прикрепить к сетке.
• Для изготовления зонта-дефлектора на листе из оцинкованного металла необходимо вырезать круг, диаметр которого будет больше диаметра искроулавливателя.
• На круге отметить угол в 20 градусов и вырезать этот сектор.
• Оставшуюся часть заготовки свернуть в виде «кулька».
• Стороны «кулька» закрепить внахлест клепками.
• Теперь остается соединить зонт и свернутую в цилиндр сетку с прикрепленными к ней тремя полосами оцинкованного металла. Соединение между двумя основными частями искрогасителя производится при помощи заклепок.
• Собранная конструкция крепится на оголовке трубы дымохода хомутом подходящего диаметра, для обеспечения в дальнейшем простоты демонтажа для прочистки трубы и искроулавителя от сажи.

Монтируем дефлектор и крепим готовый искрогаситель

• Из листа металла вырежем окружность и согнем по всему периметру, в итоге получится конус с диаметром немного большим, чем диаметр основной трубы.
• Сгибы конуса закрепим клепками.
• К основанию и металлической сетке дефлектор крепится при помощи полосок из металла, которые либо фиксируются заклепками, либо привариваются.
• Далее крепеж искроулавливателя осуществляется с использованием болтов или саморезов.
• Также необходимо предусмотреть возможность прочистки труб, то есть демонтаж крепления должен осуществляться как можно проще.
