Как сделать распиловочный станок из лобзика  своими руками + фото и видео

Если нет возможности отремонтировать лобзик

В случае, если использование ручного лобзика не соответствует задачам, а электрические не возможно починить, то стоит использовать представленные ниже возможности, которые позволят изготовить электролобзик. Электрический лобзик настольного типа:

• лобзик электрический для ручного использования;
• листовая фанера;
• комплект струбцин;
• 10 штук винтов;
• электродрель.

Делаем разметку для прорезей в фанере и аккуратно их вырезаем. При наличии маятникового хода, необходимо его отключить. Затем помещаем в прорезь ножовочное полотно и прикрепляем его там. Также на фанере делаем несколько щелей, просверливая дрелью отверстия и соединяя их друг с другом. В сделанные прорези помещаются винты. Закрепить в итоге инструмент посредством струбцин на плоских поверхностях не составит усилий. Устройство готово.

Лобзик из электродрели:

• лист стали (4 мм);
• лист стали (1,5 мм);
• лист стали (1 мм);
• рейка из стали (2 мм);
• рейка пружинная (0,9 мм);
• стальной прут (сечением 7 мм);
• электродрель.

Используя листовую сталь (4 мм) делаем изделие в виде С-образной рамки, которая будет основанием лобзика. Далее прикрепляем ее к электродрели. Для этой цели необходимо создать специальный хомут из стального листа (1,5 мм), благодаря которому обеспечится крепление
. На краях основания закрепляем пружинные рейки. Стальной лист (1 мм) нам понадобится чтобы изготовить зажимы, посредством которых будет крепиться пила. Подобные зажимы на краях также позволят укрепить С-образную рамку. А из стального прута можно изготовить кривошип, который приведет пилку в действие. Для шатуна нам понадобиться стальная полоса, которая позволит создать кривошипно-шатунный механизм.

На этом работы по изготовлению лобзика можно считать законченным. Из-за его массивности в целях безопасности лучше зажать дрель в тиски во время работы. А рабочие материалы оптимальнее располагать на плоских поверхностях.

Уход за электролобзиком

Конструкция лобзика позволяет избавиться от необходимости сложного технического обслуживания. При завершении работы его достаточно просто очистить от пыли и опилок. Кроме того, хотя бы один раз в месяц стоит смазывать направляющие ролики, это благоприятно скажется на качестве реза. При правильной эксплуатации электролобзик прослужит достаточно долго, при этом менять придется только щетки электродвигателя.

Пользуясь этими нехитрыми правилами можно решить любую задачу, связанную с необходимостью распиливания разных материалов. Но стоит сказать вот о чем, лучше всего для резки металлов и плитки применять другой специализированный инструмент, работая по дереву и другим нетвердым материалам, можно существенно увеличить срок его работоспособности.

Необходимые инструменты и материалы

Сабельная пила представляет собой электрическую ножовку, предназначающуюся для распила дерева и некоторых металлических материалов. А если подобрать подходящее полотно, то можно обрабатывать даже камень, стекло, керамику и прочие твердые материалы. Благодаря длинной и узкой форме инструмента его можно использовать даже в труднодоступных, тесных местах. Кроме того, его очень удобно использовать на весу.

Электролобзик также является востребованным ручным инструментом, предназначающимся для распила различных материалов. Но, в отличие от сабельной пилы, данное устройство подходит для совершения точной работы с плоскими поверхностями. Чаще всего его используют для фигурной резки. Но для того, чтобы получить качественный результат, нужно наличие сноровки.

И сабельная пила, и электролобзик имеют свои преимущества и недостатки. Поэтому сказать, что из них лучше, довольно сложно. Но если сделать комбинацию этих двух инструментов, то можно получить в итоге что-то особенное. Для этого необходимо подготовить следующие материалы:

• деревянный брусок размером 18х7х4,5 см (точный размер зависит от габаритов пилы);
• металлическая пластина;
• металлическая труба диаметром 1,2 см и длиной 15 см;
• оцилиндрованный брус;
• пара деревянных прямоугольников размерами 14х7 см и 14х5 см (толщина обеих деталей должна быть не более 1 см);
• болты, саморезы для фиксации.

Помимо данных материалов также необходим сам электролобзик, из которого и будет изготавливаться сабельная пила, а также сверло.

https://youtube.com/watch?v=LnkOb94u7ck

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.

Техника безопасности

Работа с лобзиком требует определенных знаний и умений, поэтому техника безопасности — это очень важно

Нельзя искусственно останавливать лобзик, если его работа не завершилась. Такие остановки приведут к быстрой поломке механизма и последующему выходу из строя самодельного станка. Материал, который используется для работы, должен быть хорошего качества. Ни в коем случае не стоит использовать вместо фанеры, ДСП и других подходящих материалов пластик. При контакте с пластиком механизм лобзика быстро испортится. К тому же пластик часто выделяет токсичные вещества. Работать за лобзиковым станком желательно в хорошо освещенном месте. Свет должен падать слева (для правшей) или справа (для левшей). Лобзиковый станок необходимо надежно закрепить на большом столе. Во время работы можно регулировать скорость и мощность механизма. У самодельных станков это делается вручную, а у станков промышленного производства часто имеется функция автоматической настройки. Материал для выпиливания должен быть полностью сухим

Это особенно важно в том случае, если лобзик электрический: контакт влаги с механизмом может привести к поражению электрическим током. Если лобзик механический, то тоже нужно использовать сухой материал, потому что контакт механизма с влагой приведет к быстрой порче станка, к коррозии его металлических элементов. Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры

Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом

Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры. Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом.

Работа на самодельном лобзиковом станке может стать прекрасным хобби. Однако для этого необходимо правильно сконструировать станок и в совершенстве освоить работу на нем. Лобзик привлекает многих домашних умельцев простотой пользования и разнообразием материалов для выпиливания. Самодельный станок такого плана — идеальный вариант для тех, кому хочется порадовать родных и близких оригинальными поделками. Лобзик довольно просто устроен, но с его помощью можно делать самые разные вещи.

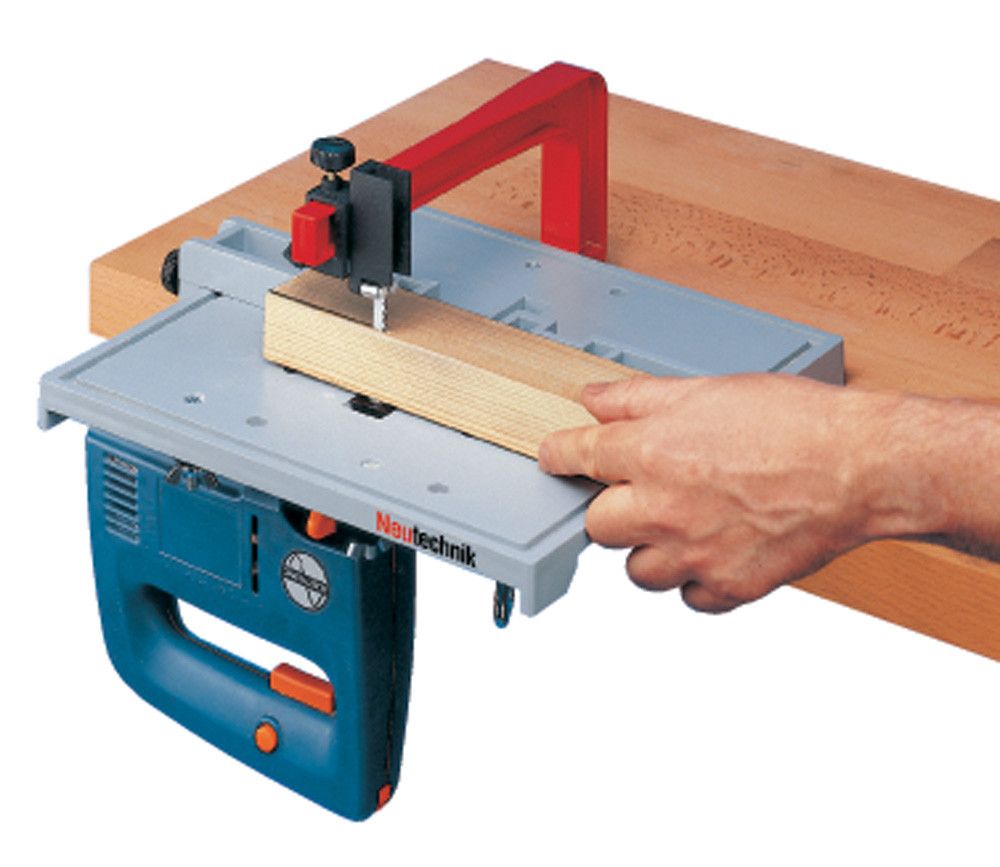

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию. 1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента. 6

Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Шаг 3: Закрепляем лобзик на крышке

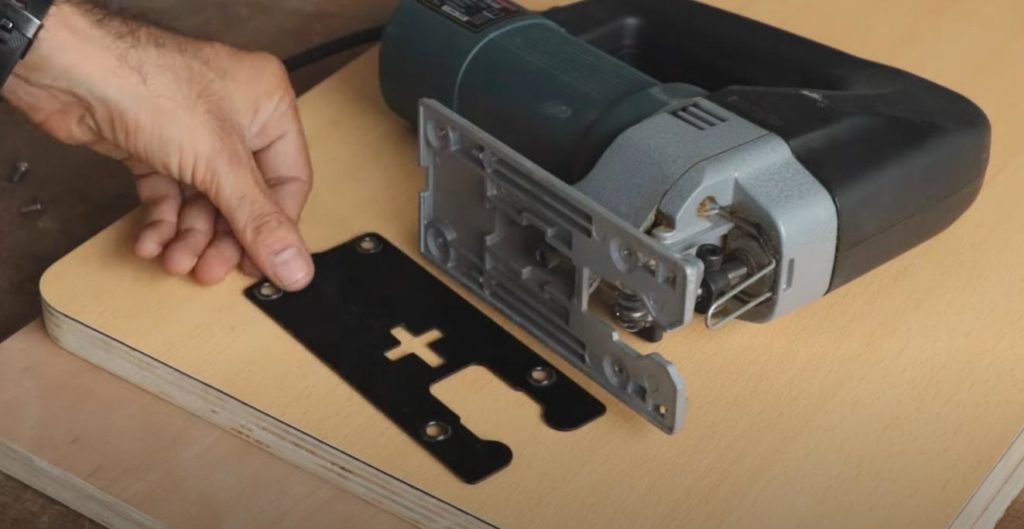

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.

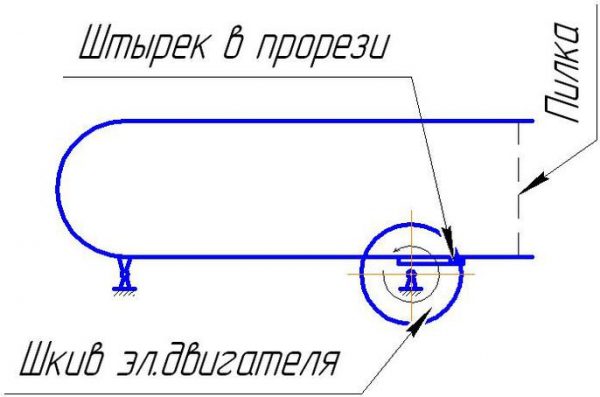

• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Варианты изготовления настольного лобзика

Настольные приспособления такого плана могут быть сделаны как с нуля, так и посредством доработок уже имеющихся устройств.

Вариант 1

Чтобы изготовить новый настольный механический лобзик, требуется предварительно обзавестись следующими инструментами и расходными материалами:

• дюралевой трубой;
• пластиковой основой;
• винтами;
• медным листом;
• дрелью.

Сперва выполняем подготовку каркаса, для этой цели хорошо подойдет дюралевая труба. В процессе изготовления каркасной рамы должен быть предусмотрен проход, через который прокладывается электропровод, что будет обеспечивать инструмент электропитанием. При помощи медного листа изготавливается П-образная рамка, которая затем прикрепляется непосредственно на каркас. На участке, где каркас соединяется с рукояткой лобзика, выполняется прикручивание рамки при помощи винтов.

Затем берем пластиковую основу для просверливания в ней отверстий и крепежных прорезей. На подготовленной основе закрепляем лобзик таким образом, чтобы в сделанном отверстии пилка могла свободно пройти
. Струбцинами, прикрепляем готовое приспособление на плоскую поверхность, к примеру, на стол.

Вариант 2

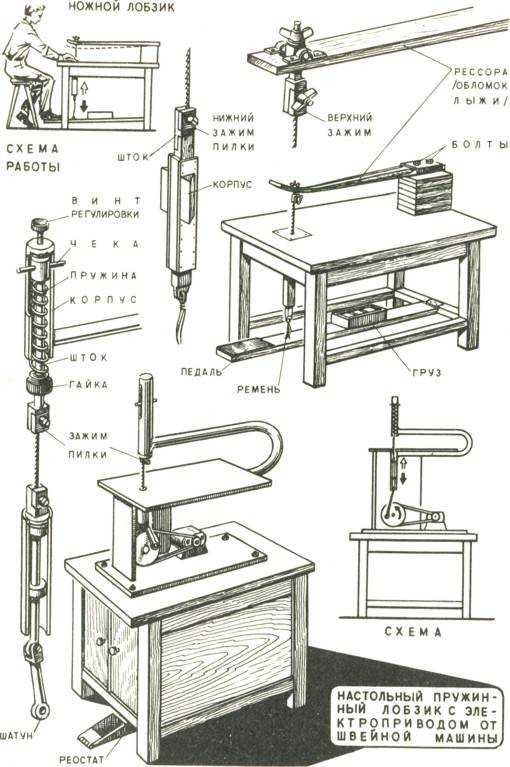

Для изготовления лобзика можно использовать швейную машину, в ремонте которой нет необходимости. Чтобы сделать такой инструмент понадобятся следующие материалы и инструменты:

• ножная или ручная модель швейной машины;
• ножовочное полотно;
• надфиля;
• электродрель.

Выкручиваем из нижних частей конструкции машинки все болтовые крепления, полностью снимается вся рабочая система с нитью. Производим удаление металлического крепежного стержня путем выбивания и снимаем приводной вал. Выкручиваем еще 2 болта и делаем разбор панели, которая закрывает швейную машину, ее съем осуществляется довольно просто. Аккуратными движениями удаляем швейную иглу и приступаем к работе.

В первую очередь выполняем работы с прорезью для иглы. Расширяем ее до таких размеров, чтобы туда могла поместиться пилка. С этой задачей поможет справиться надфиль. Выбирать его следует исходя из размеров ножовочного полотна. Старайтесь максимально точно сделать подгон размера прорези под пилку. Расточив разъем, можно установить полотно на место бывшего иглодержателя. И в завершении, проворачивая колесо необходимо проверить несколько моментов, чтобы:

• не было соприкасания пилы, панели и прижимной лапки;
• было свободное прохождение фанеры под пилой в верхнем положении;
• протяжка материалов осуществлялась гладким движением без рывков.

Классификация инструментов

Существует несколько вариантов лобзиков, обладающих конструкционными особенностями и отличающихся сферой применения:

Ручной – имеет вид фигурной рамки U-образной формы с закреплённой на ней пилкой. Этот вариант применяется для бытовых нужд, выполнения задач по распилу пластиковых панелей, фанеры. Инструмент отличается малой стоимостью и лёгкостью в применении.

Электрический бытовой – выделяется большой скоростью выполнения операций, оптимально подходит для домашних строительных и ремонтных работ. Подобные агрегаты имеют небольшую мощность, что уменьшает область их использования. Электрические устройства обрабатывают листовые изделия малой толщины.

Аккумуляторный профессиональный – такой тип лобзика применим для быстрого выполнения задач, требующих высокого качества отделки

При изготовлении инструментов большое внимание уделяется качеству сборки и удобству эксплуатации. Каким лобзиковым станком пользуетесь Вы?. Каким лобзиковым станком пользуетесь Вы?

Каким лобзиковым станком пользуетесь Вы?

РучнымНастольным

• Настольный – фиксируется на верстаке, прикреплённом к столешнице. Такое размещение обеспечивает безопасную и эффективную работу с повышенной точностью нарезки. Приборы оснащены мощными двигателями, позволяющими пропиливать изделия большой толщины.
• Промышленный – серийные станки для производственных целей. Силовые устройства подсоединяются к источнику питания 220/380 Вт, могут выполнять длительный цикл операций без перерывов. Мощное оборудование справляется с самыми толстыми деталями и показывает высокую производительность. К таким станкам прилагается блок управления для контроля и настройки агрегатов.

Мнение эксперта Коковин Дмитрий Васильевич Реставратор мебели

Электролобзики могут работать до 20 минут, после чего им требуется время для остывания в течение 40 минут, профессиональные аккумуляторные модели способны отрабатывать до 8-10 часов с малыми перерывами.

Стационарная конструкция для интенсивной эксплуатации

Если вы профессионально занимаетесь выпиливанием – можно изготовить более сложную и надежную конструкцию. Для заготовок подбираем прочные и твердые материалы, чтобы уменьшить паразитные вибрации при работе.

1. 1. Станина вырезается из тяжелой ДСП плиты (можно использовать старую мебель), стойка под рычажную конструкцию из текстолита или оргалита. Сами рычаги изготавливаются из квадратной стальной трубы. Заготовки не обязательно покупать, их можно найти у себя в гараже (сарае) или на пунктах приема вторсырья

1. 1. Крепежные элементы для полотна можно изготовить самостоятельно или подобрать от старого лобзика (ножовки по металлу). Применяются обычные пилки для лобзикового станка по дереву. Закрепить зажимы можно винтами, или при помощи олова и паяльника

1. 1. Не имеет значения, от какого устройства вы возьмете привод. Главное – исправный электродвигатель и работоспособный редуктор. Мощность вам не потребуется, крутящий момент обеспечат передаточные отношения шестерен

Конструкция собирается из штатных элементов редуктора. При необходимости крепление шатуна можно усилить дополнительной вставкой из металла. Все стойки и крепежные элементы выполняются из металла. Так и вибраций меньше, и износа не будет.

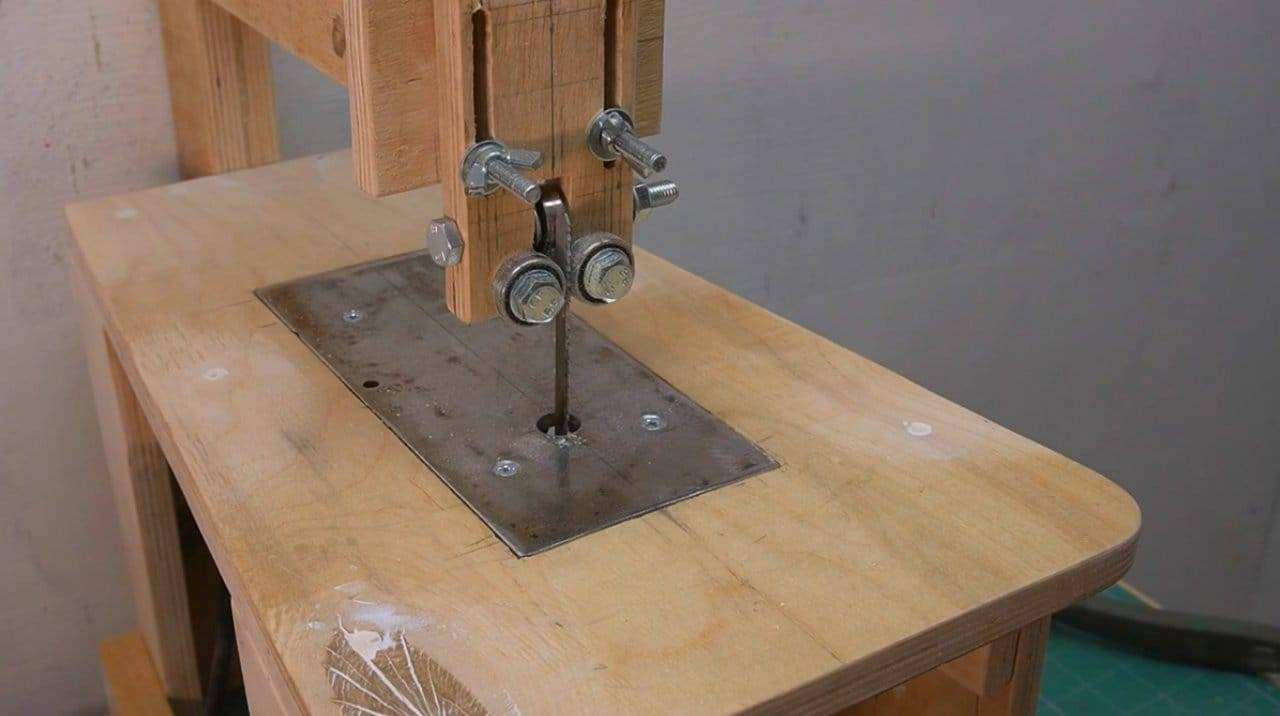

1. 1. Материал столешницы не имеет значения, главное жесткость и гладкость. Необходимо предусмотреть поворот вокруг продольной оси. Поэтому рабочая прорезь должна быть длинной

1. 1. Чтобы во время работы ваши руки были свободны, электропривод лучше запускать с помощью ножной кнопки или педали. Вы можете воспользоваться старым приспособлением от швейной машинки или изготовить кнопку самостоятельно

1. 1. Для того чтобы сделать лобзиковый станок более точным, необходимо устранить люфт полотна в точке распила. Для этого устанавливается роликовая направляющая

Ее можно изготовить своими руками опять же из подручных материалов.

Рычаг, поддерживающий направляющую, делается подвижным, чтобы можно было использовать приспособление только при необходимости.

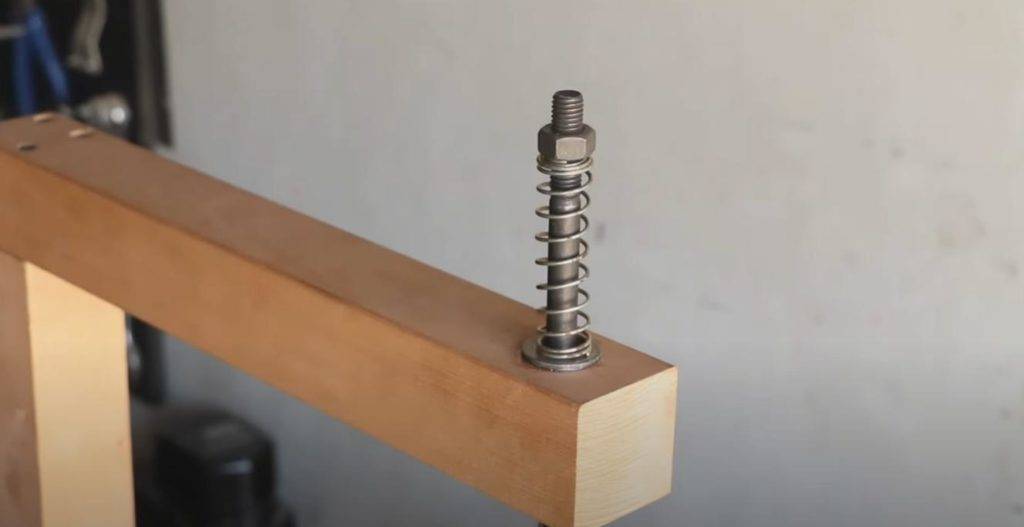

1. Натяжение полотна в данной конструкции осуществляется пружиной. Нижний рычаг обеспечивает возвратно-поступательное движение, а верхний нужен лишь для поддержания пильного полотна

Итог: изготовить электролобзик самостоятельно можно без больших финансовых затрат. Главное определиться с задачами, и выбрать оптимальную конструкцию.

Очень интересный самодельный лобзиковый станок получился у Александра. Пошаговое описание с объяснением размеров деталей смотрите в этом видео.

Основные и дополнительные функции

Для облегчения работы многие модели лобзиковых станков оснащаются рядом дополнительных функций. Среди них можно выделить:

регулировка частоты оборотов. Наиболее распространенная функция, позволяющая установить необходимое количество возвратно-поступательных движений лобзикового полотна за минуту. Благодаря ее наличию можно получить довольно чистый рез, в зависимости от типа распиливаемой заготовки. Существует плавная и ступенчатая регулировка частоты движения пильного полотна;

наклон рабочего стола. Позволяет осуществлять распил материала под любым углом относительно горизонтальной плоскости. Профессиональные модели имеют возможность регулировки рабочего стола в нескольких плоскостях. Для большего удобства на механизм нанесена градуировка, позволяющая выбрать подходящий угол;

подсветка рабочей зоны. Позволяет точечно осветить место выполнения работ. Благодаря этому работу можно выполнить быстрее и более качественно. Кроме того, встроенная подсветка уменьшает усталость глаз при пилении;

пылеотвод. Вспомогательная функция, которая позволяет мгновенно убирать образовавшиеся во время пиления стружки и опилки, тем самым облегчая выполнение работы;

гравер. Наличие гибкого вала с гравером позволяет расширить функциональные возможности станка. С его помощью можно выполнять полировку, сверление или шлифовку заготовок. Единственным недостатком является система единого привода, которая не позволяет одновременно запускать пильное полотно и гравер.

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Сфера применения

определенных типовтонких работахсувенирной продукции

Одна из главных особенностей, за которую так ценят лобзик станок по дереву, заключается в возможности проведения внутренних распилов заготовки без повреждения её контура. Не последнюю роль в полезности данного устройства играет удобство его использования, когда обе руки оператора свободны и могут наилучшим образом контролировать положение изделия на рабочей поверхности. Ко всему прочему стоит добавить аккуратность получаемой линии распила, а также, возможность работать с пластиком и металлом. Все вышеперечисленные достоинства, делают настольный лобзик наилучшим инструментом для выпиливания декоративных элементов.

Распиловочный станок из электролобзика: вариант 3

Готовы к экспериментам? В сегодняшней статье расскажем, как своими руками собрать распиловочный станок из лобзика. Только вот ножовочное полотно будем использовать от ручной ножовки по металлу.

Своим личным опытом изготовления самодельного распиловочного станка из электролобзика поделился с нами автор YouTube канала Mistry MakeTool.

Необходимые материалы:

• фанера толщиной 20 мм;
• деревянные бруски;
• ножовочное полотно от ножовки по металлу;
• длинный болт с гайками;
• подшипники;
• металлическая полоса.

Самодельный распиловочный станок пригодится в тех случаях, когда нет возможности купить ленточную пилу или лобзиковый станок.

Основные этапы работ

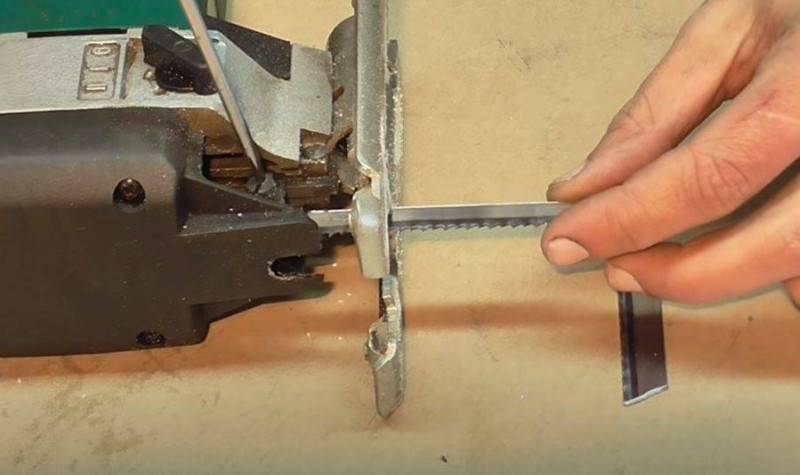

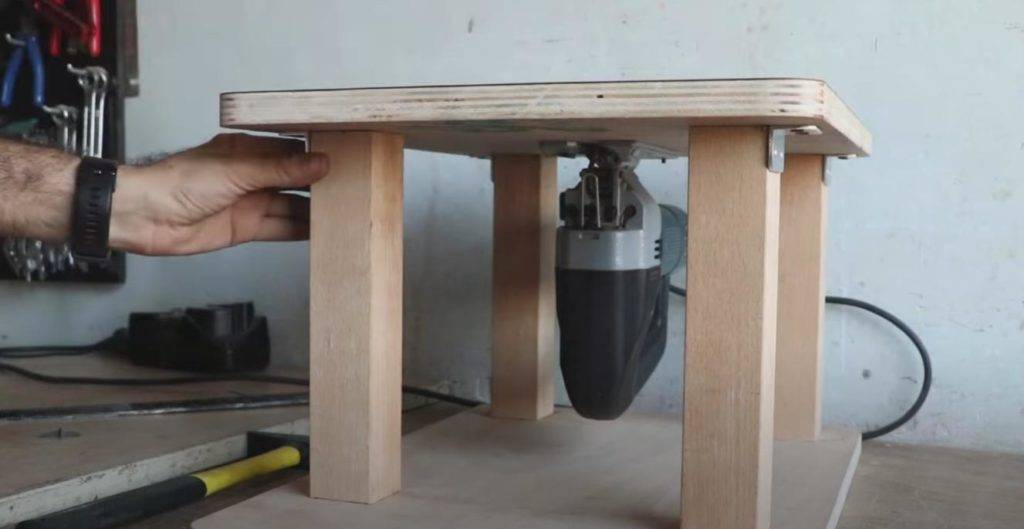

Первым делом частично разобрать электролобзик. А точнее — необходимо открутить опорную «подошву».

Прикладываем ее к вырезанному по размеру листу фанеры (рабочем столу), делаем разметку и сверлим отверстия под саморезы.

Дополнительно прорезаем паз для ножовочного полотна. Потом прикручиваем «подошву» к лобзику и прикручиваем его снизу рабочего стола.

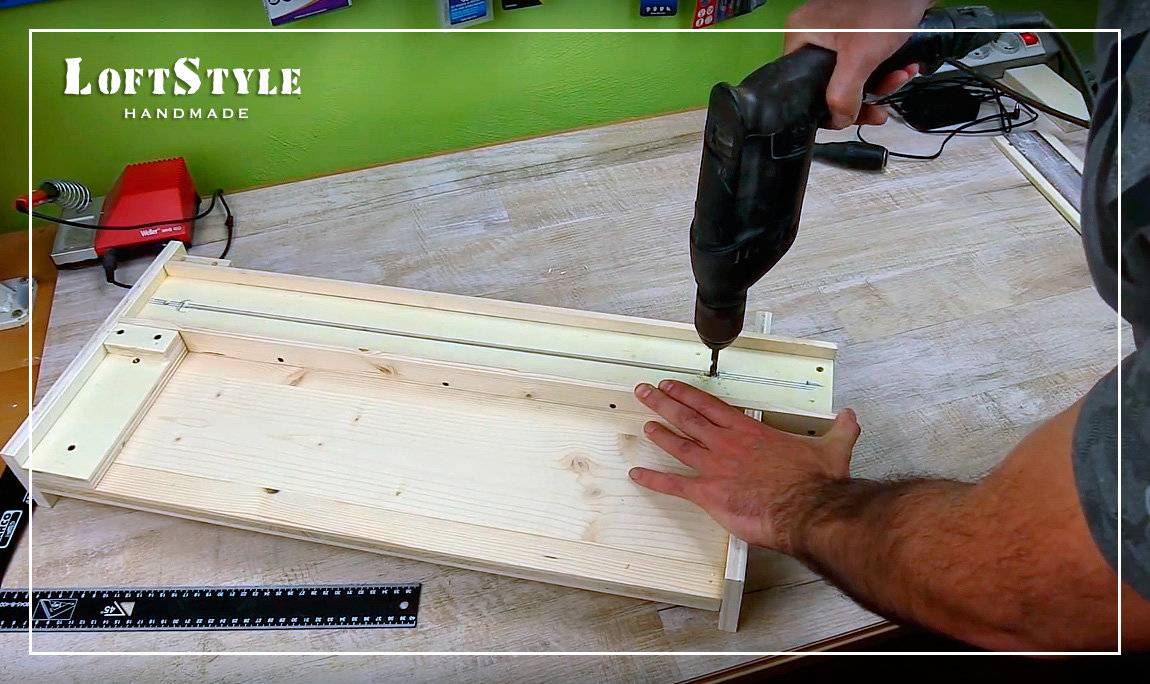

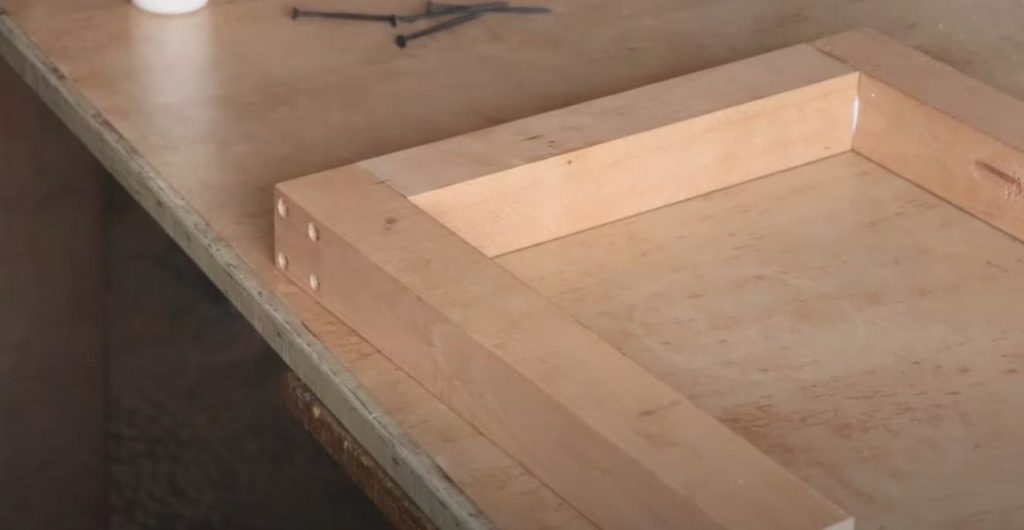

Теперь самое время изготовить основание. Отрезаем еще один кусок фанеры (такого же размера, что и рабочий стол), прикручиваем к нему стойки из деревянных брусков. По краям рабочего стола надо будет закрепить уголки. Потом соединяем все вместе.

Отпиливаем три деревянных бруска и скрепляем их вместе, чтобы получилась П-образная рамка.

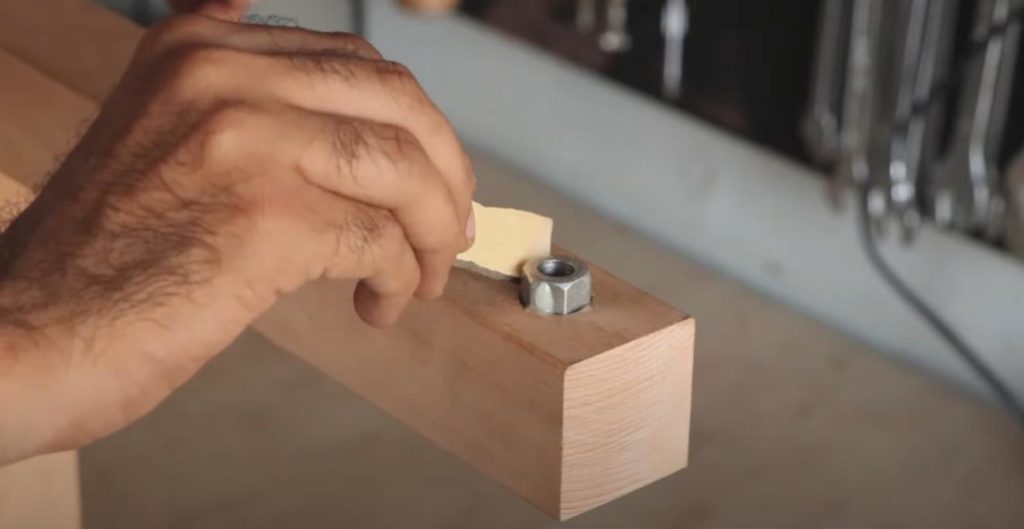

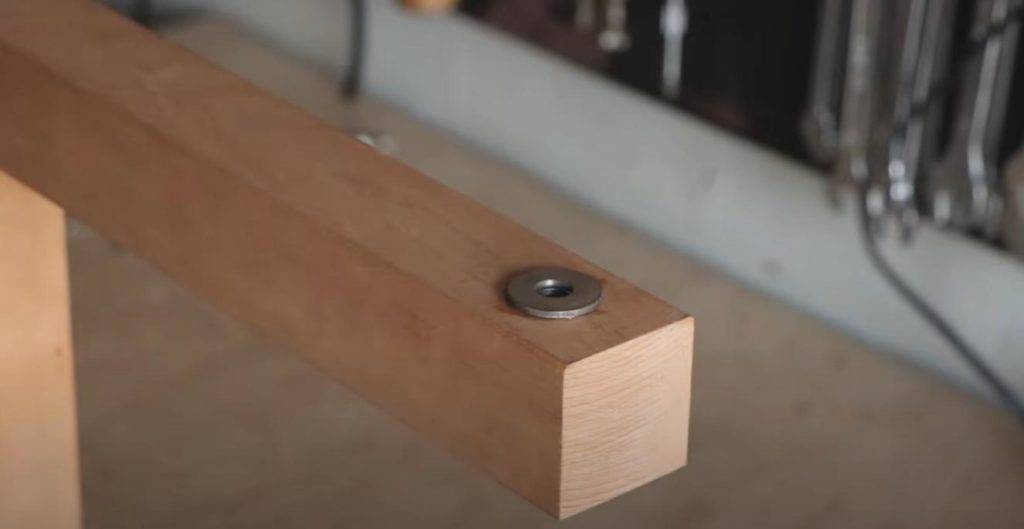

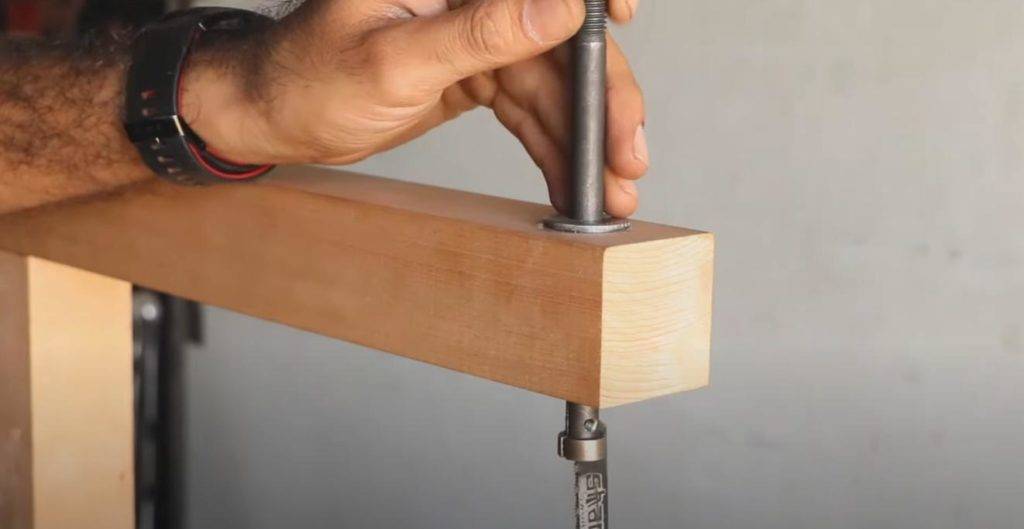

Вверху сверлим отверстие и вклеиваем в него удлиненную гайку, предварительно высверлив в ней резьбу. Затем приклеиваем стальную шайбу.

Край ножовочного полотна нужно сделать таким же, как и на пилке для лобзика. Фиксируем полотно в лобзике.

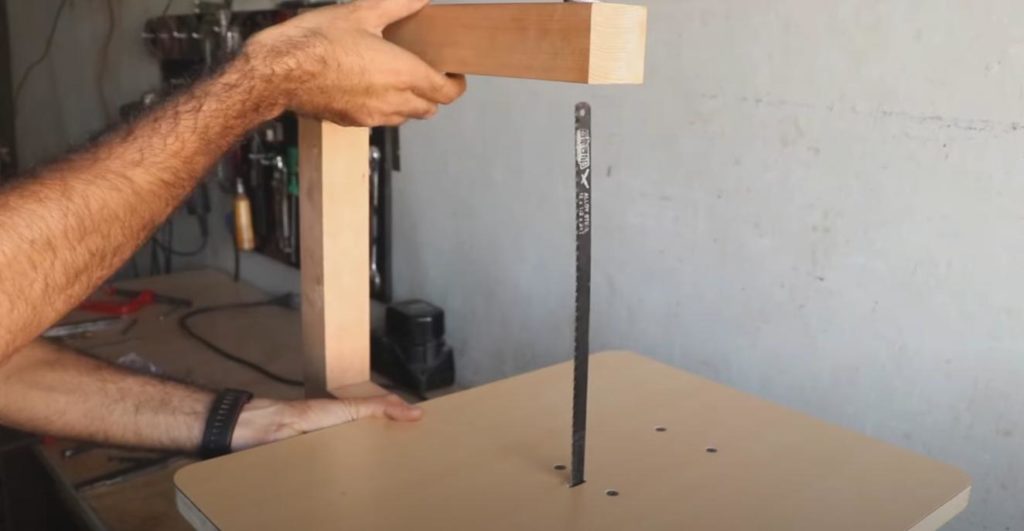

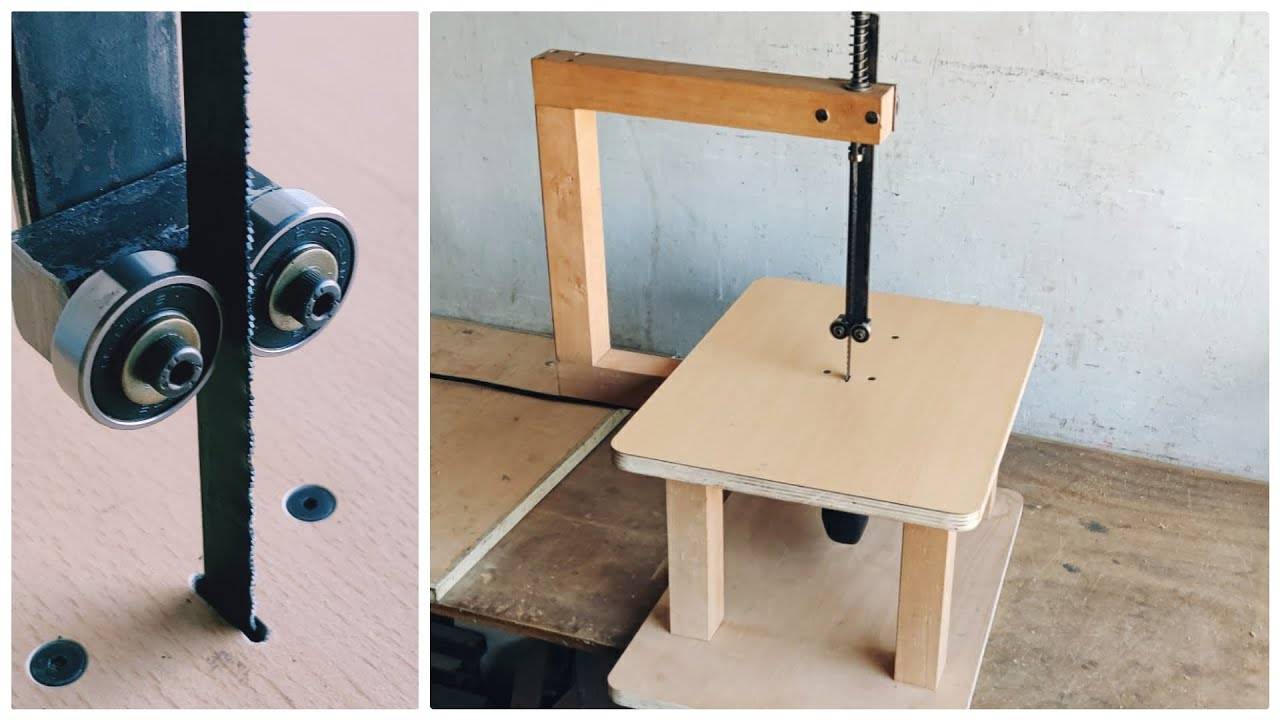

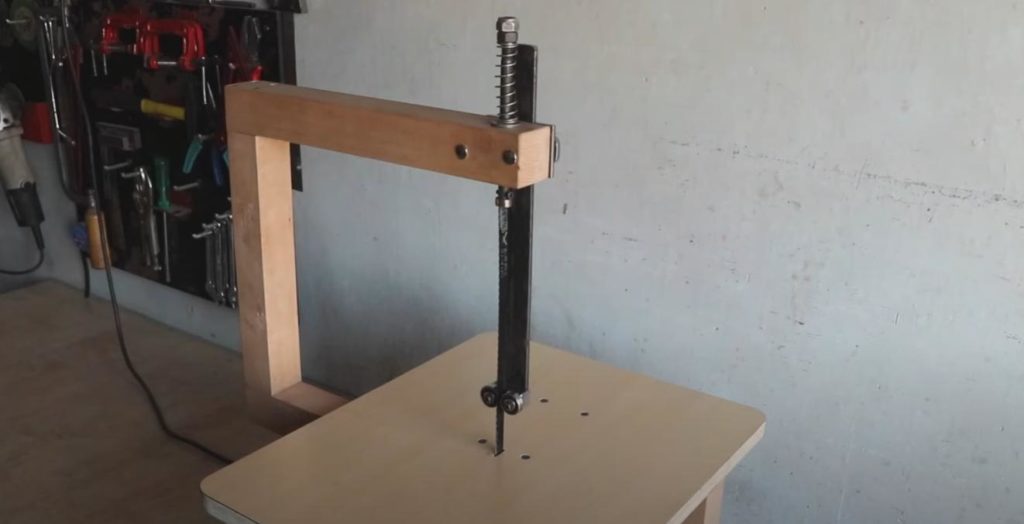

Устанавливаем П-образную рамку (крепим ее к рабочему столу), и с помощью болта фиксируем второй край ножовочного полотна.

В завершении останется только изготовить и установить блок с направляющими подшипники, которые будут удерживать полотно по бокам.

Видео по теме

Подробно о том, как собрать своими руками распиловочный станок из электролобзика, можно увидеть в авторском видеоролике ниже.

How To Make Jigsaw Table With Hacksaw Blade || DIY Jigsaw Table
