Громоотвод в частном доме своими руками: схема и устройство

Простой способ защиты от молнии при отсутствии молниеотвода-громоотвода.

Но также и существует самый на мой взгляд простой метод защиты от грозы и/или молнии. Он заключается в том, что необходимо будет просто выключить всю электрику которая имеется у Вас в доме, а если проще, то выключить всё электричество, но как понять, что к Вам приближается гроза?
– Очень легко! Для этого необходимо просто сделать небольшой расчёт. Если интервал между звуком грома и ударом молнии меньше, чем 10 секунд – это прямой повод для того, чтобы выключить всё электричество в Вашем доме. Как видите этот метод можно запомнить наизусть за считанные секунды. Легко и понятно, не так ли? А мы идём дальше.

Зона защиты

Громоотвод способен защитить не только дом, но и территорию вокруг него. Чем выше громоотвод, тем больше территория, которая находится под его защитой. Действует он как конус, где верхней точкой будет край штыря, а основанием территория, защищенная от молнии.

Радиус высчитывается по формуле: R=1,732 x h, здесь h – высота громоотвода. Исходя из сказанного есть две причины устанавливать устройство так, чтобы это была самая высокая точка здания.

при наличии более высокой точки на здании, удар молнии придется на неё и устройство не будет выполнят отведенную ему функцию;
чем выше расположен приёмник разряда, тем больше площадь защищенная им.

Изготовляем громоотвод своими руками

Чаще всего для частных домов используют стержневый громоотвод. Именно его создание мы и рассмотрим. Ниже приводится пошаговая инструкция, как сделать его своими руками:

Создание чертежа или схемы. С ней будет легче ориентироваться и подсчитать расход материала.

Рассчитать нужное количество материала
Особое внимание обращается на длину молниеприемника. Здесь есть формула: высота мачты будет защищать 1,5 радиуса территории
Если дом большой, то можно установить несколько мачт для громоотвода.

С учетом советов, в подходящем месте на крыше устанавливается молниеприемник.

От созданных мачт нужно провести токоотводящие жилы или прутья к стержням заземления. Они проходят от крыши по стене. Фиксация проволоки выполняется посредством пластиковых крепежей. Если найти длинную проволоку или прут не удалось, ее можно сделать из нескольких частей. Используются универсальные соединители или сварка. Чтобы сделать процесс еще проще, токоотвод проводится по желобу водостока, а провод фиксируется хомутами.

Заранее нужно сделать заземление. Для этого возле дома выкапывается яма для конструкции на рекомендуемой глубине. В нее устанавливается контур заземления, как это показано на схеме.

Осталось подсоединить токоотвод к контуру заземления. Делается это методом сварки или болтовым соединением

Важно, чтобы контакт был хорошим, тогда эффективность громоотвода увеличивается. Если на металлических изделиях есть ржавчина, ее следует зачистить, дабы она не распространялась и не портила устройство.

Громоотвод готов, осталось проверить его мультиметром

Так измеряется сопротивление устройства. Если все правильно, то мультиметр покажет значение сопротивления не больше 10 Ом.

Вот и все. Как видите, технология создания и монтажа несложная. Сделать его своими руками не составит труда. И если вы не имеете навыков и умения работ со сваркой, то используйте болтовое соединение. Монтаж вы увидите на этом видео.

https://youtube.com/watch?v=RpdS5w87Rdo

Необходимость громоотвода

Для быстрого попадания молнии в землю электрический разряд занимается поиском наилучших металлических проводников, которыми оборудовано большинство зданий. Молния притягивается стальным кровельным покрытием, различными антеннами, дымоходными трубами с оцинкованным покрытием и так далее.

Поэтому то и нужно установить громоотводную конструкцию для дачного дома и других частных домостроений. Не стоит крепить конструкцию громоотвода на кровле, лучше прибегнуть к сооружению отдельной вышки. Почему? После попадания молнии, разряд мгновенно находит кротчайший выход в землю через материалы с отличной проводимостью, которых внутри современных жилых построек очень много. Именно отдельная вышка с громоотводом будет принимать удары молнии и на 90% обезопасит строение с постройками на подворье.

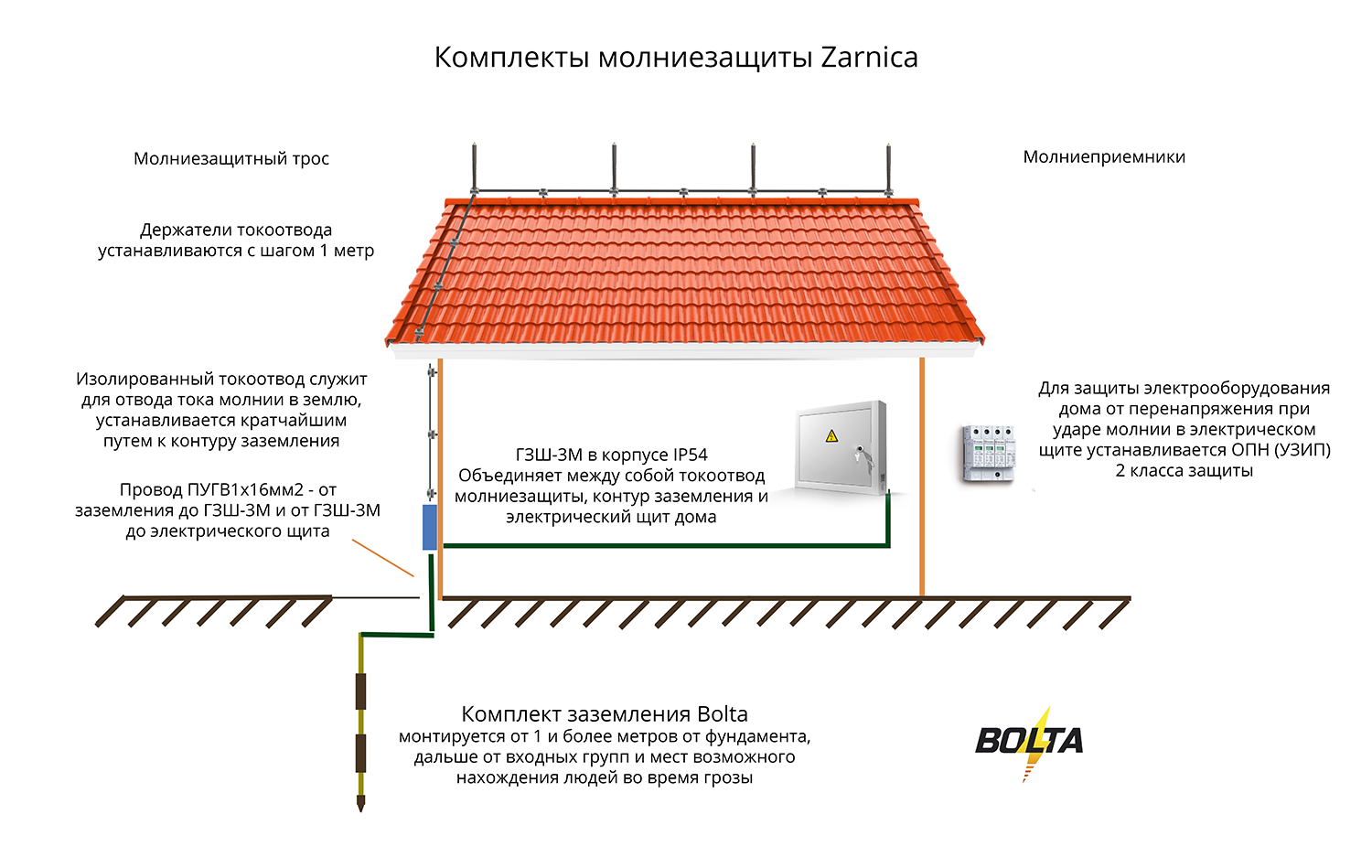

Монтаж тросового молниеотвода

На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.

Схема монтажа троссового молниеприемника

Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.

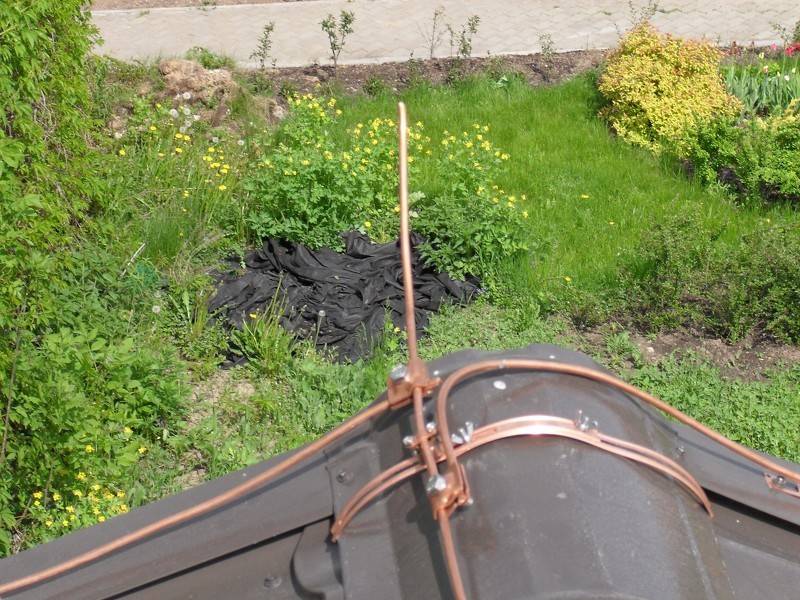

Монтаж и крепление молниеприемника

Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома – пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.

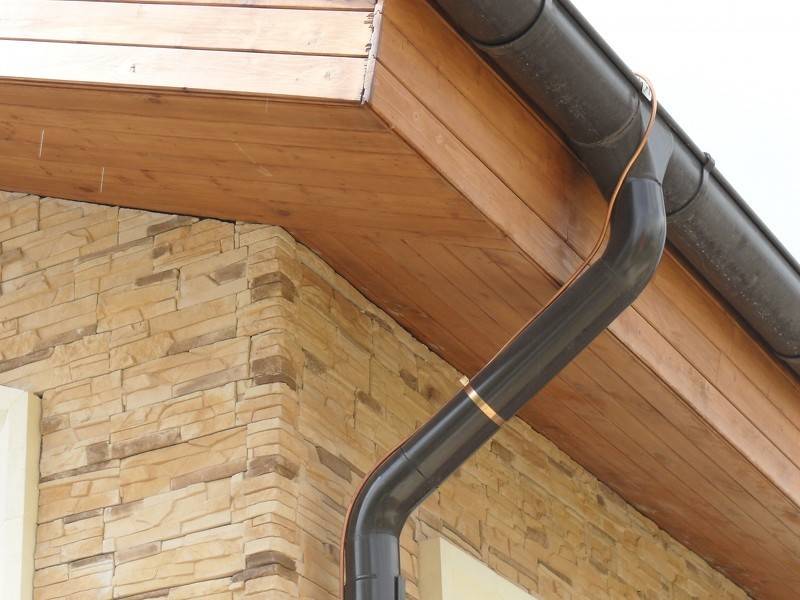

Токоотвод с крыши частного дома

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.

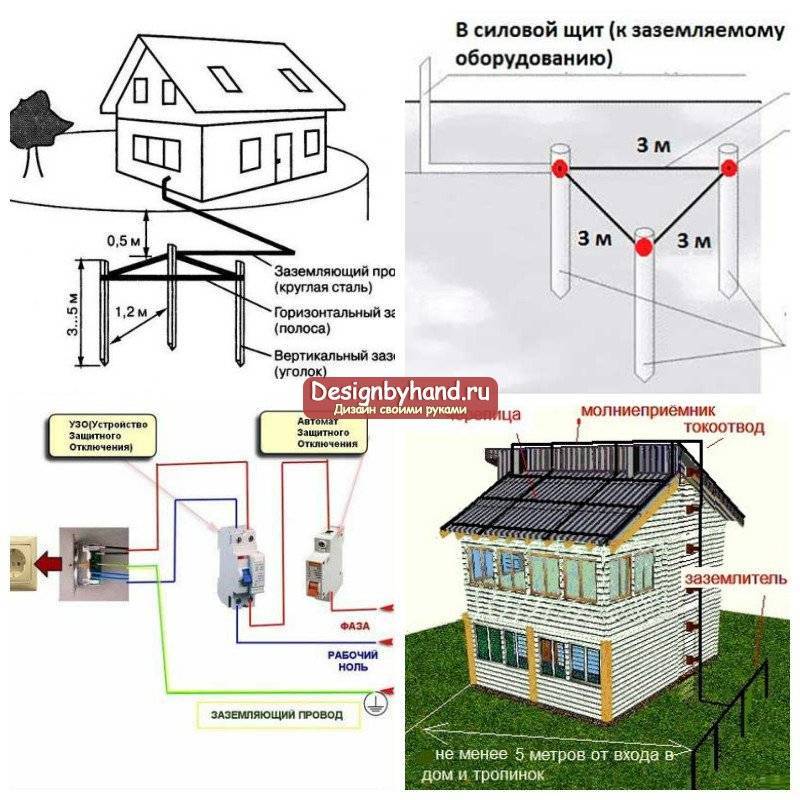

Порядок устройства заземления молниезащиты:

Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
Вбить в дно траншеи металлические штыри.

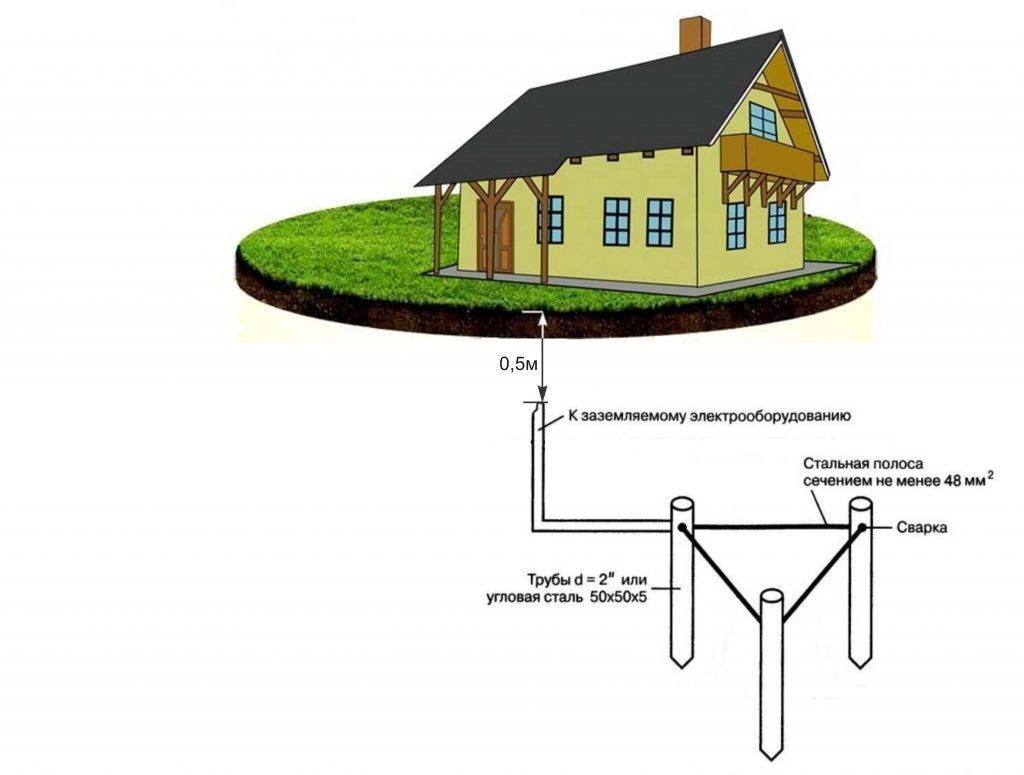

Контур заземления для защиты от молний

Штыри соединить между собой стальной лентой или трубой с помощью сварки.
Продлить заземление стальной лентой к месту соединения его с токоотводом.
Подсоединить токоотвод к заземлению.

Крепление токоотвода к заземлению

Как самостоятельно сделать молниеотвод в частном доме?

Сначала нужно определиться с местом возведения громоотвода

Его удаленность от дома — несколько метров, но наилучший вариант — окраина земельного надела, но не далее 100 м. Решение проблемы может быть упрощено путем кооперирования с хозяевами соседних участков, поскольку одна громоотводная конструкция может охватить несколько хозяйств в одну общую безопасную зону.

Верхняя часть громоотвода должна возвышаться над домом на минимальную высоту в 2 м. Здесь можно руководствоваться принципом «чем выше, тем лучше». Но все хорошо в меру, иначе слишком высокая вышка будет притягивать «излишние» грозовые разряды.

Монтаж вышки, куда намечено крепление молниеотвода

Материалом могут служить всем привычные металлические уголки, соединенные сваркой. Какая конструкция будет у вышки – решать вам, главное — в ее сердцевине должна быть пустота, необходимая для прохождения проводника под заземление.

К самой верхней точке вышки приваривают хомуты для крепления стержней из алюминия или меди. Стержень соединяется с проводником, который в дальнейшем будет соединен с контуром заземления. После нужно выкопать 2-х метровую яму (это минимальная глубина), в которую вкапывается смонтированная вышка.

При высоте дома 5 м, минимальная высота вышки 7 м плюс стержень-приемник молнии.

Заземление

Чертят равносторонний треугольник так, чтобы вышка оказалась в его центре. В углы на глубину 2 м вбивают контуры заземления из медных стержней или арматуры с гладкой поверхностью, выполняющие роль электродов.

Электроды, находящиеся в грунте соединяют с помощью прутьев того же материала, тем самым получая треугольник.

Соединение проводника молниеотвода с контуром заземления

Это последний и заключительный этап установки громоотвода частного дома.

Для обеспечения хорошего действия, надежности и безопасности устройства грозозащиты, нужно обязательно провести качественное соединение каждого его элемента.

Чтобы проводник не окислялся, его покрывают гофрой, что значительно снизит степень его проходимости. Что касается стержня-приемника, его зачищают, когда он начинает окисляться.

Для придания вышке антикоррозийной стойкости, ее подвергают окрашиванию, что недопустимо в отношении грозозащитного оборудования.

Как установить молниезащиту?

Возможные проблемы

Некоторые нюансы монтажа молниеотвода не всегда заметны, при этом ни в коем случае не утрачивают актуальность и важность:

Если защитный блок выступает менее чем на 2 метра над всеми высокими предметами и сооружениями участка частного дома – такой молниеотвод малоэффективен.
Запрещено подвергать окраске любые элементы громоотвода. Защитные функции системы в таком случае полностью утрачиваются.
В том случае, когда сетчатая горизонтальная молниезащита была смонтирована на крыше без учета высоты крепежных балок токоотвода (это не менее 15 см от обрешетки) – возможно возгорание в результате удара молнии.
Чем выше расположен молниеприемник – тем больше радиус защиты на приусадебном участке от заряда грозы. На большой территории возникает необходимость установки нескольких защитных устройств.
Заземление принято монтировать как можно дальше от жилых домов, возле заборов, на непроходных участках. Все ради безопасности людей.
Запрещено присоединять заземление для громоотвода к общему заземляющему контуру частного владения. Таким образом, владелец незащищен, он наоборот рискует еще больше получить мощный энергетический заряд в стены родного дома во время грозы.

Активные заводские молниеприемники, как и готовые системы защиты от грозового разряда стоят на порядок выше, чем самодельные токоотводы. Дороже – не всегда проще и эффективней. Если вы уже разобрались в сути защитной установки от удара молнии и особенностях ее монтажа – не откладывайте на потом и сразу приступайте к работе.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
- при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
- при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я второпях сунул щупы неверно подключенного мультиметра в розетку.

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Это интересно: Почему в ванной бьет током и что делать для решения проблемы

Промежуточный модуль

Промежуточным модулем в громоотводе является токоотводная часть. Ее задачей является передача импульса от приемника к контуру рассеивания. При изготовлении этой части громоотвода следует соблюдать все стандарты. Причина заключается в том, что импульс может пойти в ненужном направлении, если будет допущена ошибка. В качестве проводника используется проволока с диаметром не меньше 6 мм. При этом с приемником и контуром проводник должен иметь болтовое и сварное соединение. Промежуточный модуль громоотвода должен быть изолированным, чтобы жильцы не могли с ним взаимодействовать. Путь, который должен проходить импульс от приемника до контура заземления должен быть кратчайшим, что влияет на выбор пути прокладки элемента.

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Заземление кровли крыши

Варианты заземления кровли.

Причиной возникновения пожара может быть не только молния. В металле кровли может накопиться статическое напряжение, просто от обычного трения пылинок об нее. Казалось бы какие-то пылинки, но от них может разгореться нешуточное пламя. Кроме того, крыши из металлочерепицы укладывают на рубероид или толь. А данные материалы относятся к диэлектрикам, поэтому эти кровли и получаются изолированными от земли полностью. А еще, наведенное атмосферное электричество может накопиться в металле кровли. Такое обычно случается во время грозы. Достигнув определенного количества, электричеству необходимо просто разрядиться.

Тросовый громоотвод.

Для этой разрядки отлично подходит тело человека. Разряд же в свою очередь может достигать 10 тысяч вольт. Это говорит о том, что если человек вдруг прикоснется к крыше в этот момент, его ударит током, что может привести к летальному исходу либо потери сознания. Также благодаря какой-нибудь даже небольшой искре может произойти пожар на крыше из металлочерепицы. Для предотвращения всех этих неприятностей на кровле крыши нужно использовать заземление. Существует такое понятие, как естественное заземление, в качестве которого используют металлические трубопроводы.

Тут нужно исключить трубопроводы с горючими жидкостями, канализацию и центральное отопление, конструкции сооружений и зданий из металла или бетона. В случае если естественное заземление отсутствует, нужно попытаться заглубить в землю штырь-электрод. Поперечное сечение на заземляющих электродах должно быть 50 кв.мм или больше. Вместе с тем, толщина полосок профильной стали или меди, а также стенок труб должна составлять 4 мм или больше. Защита от коррозии кровли крыши из металлочерепицы достигается с помощью оцинкованной меди или стали. Битумом покрытия электродов при этом красить строго запрещается. Сопротивление заземления должно быть примерно 10 Ом или ниже. Именно такие меры защиты необходимы для кровли крыши.

Если сооружение или здание не такое огнеопасное, то есть для них оборудуют кровли из металлочерепицы и профнастила, то для них используются громоотводы, которые устанавливают именно на крышу сооружения, после чего их соединяют непосредственно с заземлением.

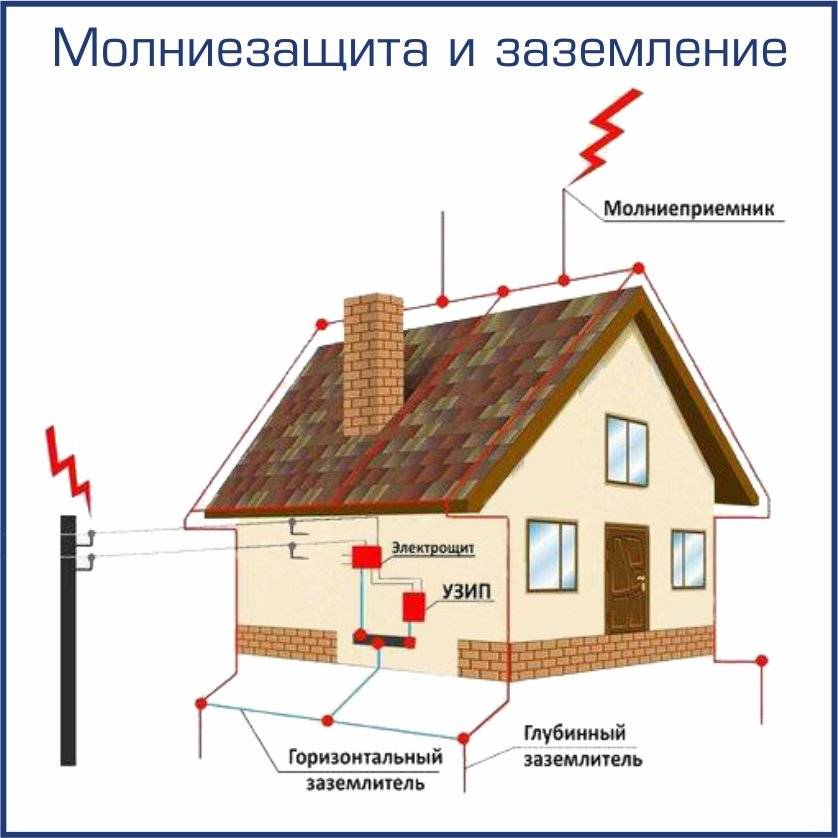

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Необходима ли молниезащита металлической крыши?

Металлическая кровля представляет собой крупное скопление металла, который притягивает атмосферные разряды, повышая риск пожара.

Несмотря на обилие летних дождей и гроз в нашей стране, такие пожары случаются сравнительно нечасто. Поэтому однозначно ответить на вопрос, нужно ли заземление для кровли из металлочерепицы, довольно сложно.

Невозможно заранее утверждать, оправдает ли себя заземление вашего дома, будет ли оно спасать вас и ваше имущество при каждом ударе молнии или же навсегда останется невостребованным. Но большинство людей согласится, что лучше перестраховаться, чем дрожать от страха перед пожаром при каждой летней грозе.

Установка молниезащиты

Монтажные работы осуществляют по подготовленному проекту. В процесс создания плана нужно выполнить ряд действий:

Сделать выбор в пользу какой-либо из конструкций приемников (стержневой, тросовый или сетчатый).
Определиться с высотой монтажа стержня.
Найти место для монтажа устройства заземления. Его устанавливают на расстоянии не меньше одного метра от стен здания и не ближе 5 метров от дорожек и входа в дом. Рядом с заземлительным контуром не должны находиться детские площадки, места для отдыха и т. п.
Сделать расчет расстояния от приемника до самой отдаленной точки заземляющего контура.
Выбрать конструкционные материалы для изготовления системы.

Для выполнения установки понадобятся штыковая лопата, сварочный аппарат, пластиковые фиксаторы для токоотвода, молоток и электрическая дрель.

Вначале роют траншею для размещения в ней заземлителя. Траншею делают в виде ровной трехметровой линии или треугольника. Если выбрана линия, электроды устанавливают в грунт на концах траншеи. Электроды объединяют металлическим прутом, а затем скрепляют сваркой. В случае с треугольной формой три электрода устанавливают на вершинах фигуры и объединяют их в металлическую конструкцию при помощи сварочного аппарата.

Заземление располагают на глубине примерно 80 сантиметров. Предпочтительнее постоянно сырой грунт. Для сухих грунтов понадобится регулярное увлажнение. Чтобы улучшить электропроводность песчаного грунта, его обрабатывают солевым раствором.

Один конец токоотвода объединяют сваркой с молниеприемником, а другой — с заземлителем

Важно соблюсти прилегание токоотвода по всей длине перемычки между стержнями. Приваривать токоотвод нужно в нескольких местах

Участки сварочных работ красят антикоррозийным лакокрасочным материалом.

Установка тросового приемника

Стальной трос натягивают на несколько металлических мачт (их количество составляет от 2 до 4, в зависимости от размера кровли). Мачты устанавливают на деревянных брусках, чтобы избежать соприкосновения с материалом кровли (речь идет о металле). К мачтам прикрепляют концы троса, который должен быть идеально натянут. К одному из окончаний троса приваривают токоотвод. Вместо сварки подойдет болтовое соединение.

При наличии дымохода вокруг него несколько раз оборачивают трос. Концы троса крепят к уже установленному приемнику.

Установка стержневого приемника

Основой стержневой системы станет стальной штырь длиной от 40 до 150 сантиметров или труба. Опорой для приемника могут послужить такие элементы:

стоящая на земле высокая мачта;
ТВ-антенна;
высокое дерево;
станина.

Штырь приемника прикрепляют к мачте с помощью сварочного аппарата или болтами, после этого устанавливают токоотвод.
