Фундамент свайно-ленточный своими руками

Сваи

Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.

Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.

Характеристики

Визуально ленточный фундамент представляет собой железобетонную полосу, которая тянется по всему периметру здания и замыкается в единую систему. Он бывает двух видов: монолитный и сборный. Первый организуется путем заливки бетоном арматурного каркаса, второй собирается из железобетонных блоков, скрепленных между собой бетонным раствором и дополнительно армированных. В зависимости от степени заглубленности фундамента, он может пролегать ниже глубины промерзания грунта (глубоко заглубленный фундамент) или выше этой отметки (мелко заглубленный).

Степень заглубленности ленточного основания выбирается исходя из особенностей строения. Капитальные габаритные объекты, а также постройки из кирпича, камня требуют устройства глубоко заглубленного фундамента. Для небольших хозпостроек, деревянных или каркасных домов можно использовать и мелкозаглубленный аналог основания.

В отличие от свайного, основание ленточного типа позволяет обустраивать в доме подвальные и цокольные помещения. При качественном утеплении подвала можно значительно снизить теплопотери строения, тем самым уменьшив расходы на его отопление.

В цоколе можно расположить котельную, гараж, мастерскую, бассейн. Иначе говоря, можно увеличить полезную или техническую площадь помещения. Однако нельзя забывать о том, на каком грунте планируется строительство дома с цокольным этажом. Вряд ли пользование последним будет комфортным в условиях регулярного подтопления. А именно этого следует ожидать при строительстве подобного объекта на грунтах с высоким уровнем подъема подземных вод и на сильнопучинистых почвах.

Под свайным фундаментом понимается конструкция из вбитых в землю опор, соединенных сверху балками или ростверком (монолитная плита на бетонной или железобетонной основе). Нагрузка приходится на данные опоры, которые характеризуются высокой прочностью. Сваи забиваются ниже уровня промерзания грунта. Они должны миновать опасные, склонные к деформациям слои и укрепиться на прочных слоях.

Опоры могут быть изготовлены из:

дерева (наименее прочные, подходят для небольших деревянных построек);
металла (могут использоваться под жилые дома в один этаж);
железобетона (наиболее прочные конструкции из металла, залитые бетоном и армированные в поперечном направлении стальной арматурой, подходят для многоэтажного строительства, организации гидравлических и инженерных конструкций, объектов промышленного и сельскохозяйственного назначения).

Монтаж свай может осуществляться несколькими способами. В этом состоит главное преимущество данной технологии – выбирая тот или иной способ установки можно адаптировать свайный фундамент почти под любой, даже самый «капризный» тип грунта.

Все многообразие методик забивки свай можно свести к нескольким группам.

Забивные методы предполагают вбивание сваи в грунт или ее вдавливание с помощью специальных вибровдавливающих установок. Метод требует применения тяжелой техники, защиты сваи специальным оголовком (чтобы она не раскололась при ударе). Он может применяться только в незастроенных районах. Это связано с тем, что процесс монтажа сопровождается высоким уровнем шума и вибрациями, которые негативно сказываются на грунте оснований соседних зданий.
Набивные методы (они же погружные) предполагают опускание сваи в предварительно подготовленную скважину. Ее диаметр несколько превосходит диаметр трубы, поэтому для фиксации последней используются обсадные трубы. Также свободное пространство между стенами скважины и боковыми поверхностями опоры может заполняться грунтовым раствором или аналогом из цемента и песка. Данный метод отличается от предыдущего снижением уровня шума, отсутствие вибраций, поэтому может применяться даже в условиях плотной городской застройки.

Особенности монтажа

Перед монтажом такого типа свай также руководствуются специальной литературой по строительству, где приведены все расчёты их допустимой и придельной нагрузки.

Технологический процесс монтажа такого типа свай предельно прост:

Делают разметку расположения свай по периметру всего будущего фундамента.
Выкапывают вручную или же бурят углубление, используя бур, в земле до тех пор, пока его глубина не составит 0,6 – 1 м относительно твёрдого грунта.
Основание скважины засыпают влажной песочной подушкой от 0,3 – 0,5 м с последующей её утрамбовкой.
Полученную скважину армируют и устанавливают в неё заранее подготовленную опалубку круглого сечения. Как правило, используют трубы, материал изготовления которых может быть: асбоцемент, сталь, пластмасса.

Ранее было дано определение, что свайно ленточный монолитный фундамент – это гибрид свайного и ленточного типов основания. Исходя из этого, такая база делится на подвиды в зависимости от расположения относительно нулевой отметки самой ленты.

Различают:

заглубленную;
мелко заглублённую;
незаглубленную;
ростверка (данный вид, заливается в опалубку выше нулевой отметки).

Применяются на следующих типах грунтов соответственно:

1. «Глины твердые и пластичные» разделаются на два подтипа:

глины твердые;
глины твердые, пластичные.

2. «Крупнообломочные», в состав которых входят:

щебень;
гравий;
галька.

Два последних варианта относятся к свайно-ростверковым базам и применяются в том случае, когда грунт имеет неустойчивый обводнённый тип. Что в свою очередь со временем может привести к разрушению несущей части, то есть самой ленты. И как следствие повлечь за собой дальнейшее разрушение постройки. Подробности монтажа такого вида фундамента смотрите в этом видео:

https://youtube.com/watch?v=phaTm963OEQ

Материал изготовления

Ленточный фундамент можно изготовить из разных материалов.

Железобетон. Самый популярный и наиболее прочный материал для изготовления фундамента. Это материал, получаемый в результате соединения бетонной смеси и кусков арматуры. Прочность и надежность этому типу фундаменту придает не только наличие стальной арматуры, но и армирование по периметру металлической сеткой.
Бутобетон. Смесь цементного раствора с песком и крупными камнями. Достаточно крепкий фундамент, но подходит только для легких почв, например песчаных. Такой фундамент так же подходит для укладки на почвах скалистых пород или на гравии.
Кирпич. В редких случаях ленточный фундамент укладывается из кирпича. Такая технология применима только в сухом климате при минимуме или отсутствии осадков или грунтовых вод в почве, так как кирпич очень хорошо поглощает влагу из-за своей пористой текстуры.

Но стоит помнить, что кирпичный фундамент не очень долговечен. И даже самый прочный и качественный кирпич будет разрушаться через 40-50 лет, особенно если он составляет основу здания и принимает нагрузку на себя.

Как установить снегозадержатели на металлочерепицу. Ответ на этот вопрос вы найдете в этой статье.

А в этой статье рассказано про металлочерепицу Ruukki.

На пучинистых грунтах

Пучение грунта может происходить по многим причинам. Самой распространенный является температурный перепад от плюса к минусу, или так называемое морозное пучение. Грунт состоит не только из земли, песка и других составляющий, но так же и из влаги, которая может замерзать зимой. При уменьшении или увеличении количества влаги в результате температурного перепада происходит сдвиги почвы, которые и называют пучением.

Так же пучение может возникать из-за большого количества грунтовых подземных вод, которые могут размывать протоки в почве, и из-за этого грунт будет проседать.

На таких типах почв, строительство зданий на мелкозаглубленных фундаментах, является наилучшим решением, так как глубина укладки оказывается сравнительно небольшой, чтобы подвергнуться действию сил пучения.

Мелкозаглубленный фундамент в таком случае является спасением и от грунтовых вод. Даже если воды появляются близко к поверхности, на фундамент они не окажут значительного влияния. Мелкозаглубленный фундамент обычно укладывается на подушки из гравия, песка, щебня или шлака. Это материалы, которые не подвергаются пучению. Так же ленточный фундамент представляет собой жесткую раму либо монолитного, либо сборного характера. Такая конструкция благодаря своей жесткости и устойчивости защитит здание от разрушения из-за пучинистой почвы.

Фото мелкозаглубленных фундаментов.

На глинистой почве

Глинистые грунты — высокопористые по текстуре и хорошо поглощают влагу. На глинистых почвах можно ставить только некоторые типы фундаментов, так как глина – подвижная составляющая грунта и почва может стать пучинистой. Ленточные фундаменты пригодны для установки на глинистых грунтах по той же причине, по которой их можно ставить на пучинистых почвах, ведь глинистый грунт, по сути – разновидность пучинистого.

Ленточные мелкозаглубленные фундаменты устойчивы к пучению почв и наличию большого количества влаги, но следует быть осторожными, так как необходимо рассчитать нагрузку, которая будет наложена на ленточный фундамент на таком типе почвы.

Раздвижные двери межкомнатные. Купе и другие виды описаны здесь.

А в этой статье про входные двери для вашего дома.

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

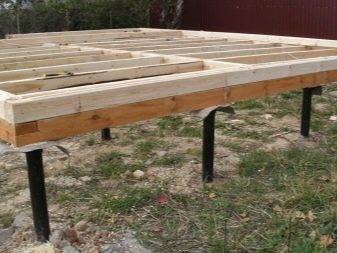

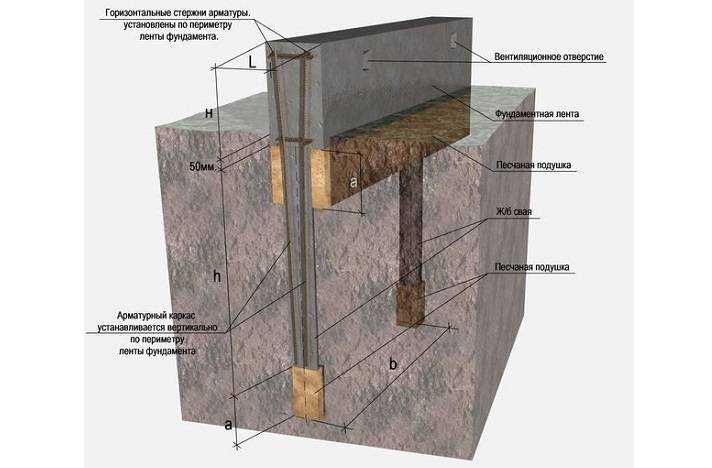

На этой схеме показана вся вышеописанная «идеология» СЛФ:

Сваи;
Ленточный пояс;
Песчаная подушка;
Арматурный каркас;
Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

Одиночный (каждая свая имеет свою опору);
Ленточный (опоры равномерно размещены по периметру здания);
Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Ошибки при строительстве фундаментов

Допущенные ошибки при строительстве могут привести к полному разрушению здания. Для тех, кто хочет самостоятельно укреплять фундамент, стремится сэкономить или хочет нанять бригаду специалистов, при этом ничего не понимая в строительстве, далее будут перечислены наиболее частые ошибки при заливке основания.

Выбирая строительство по типовому проекту, заказчик обычно экономит время и деньги на разработке уникальных чертежей. Но при этом учитывайте, что там нет данных о типе грунта, его промерзании, горизонте залегания грунтовых вод. Все показатели напрямую относятся к глубине установки основной конструкции, что необходимо просчитать сразу. Это первая технически возможная ошибка, также возможны следующие неудачные идеи при постройке:

Экономия на материале. Обычно приводит к быстрому появлению трещин, впоследствии чего начнёт осыпаться весь фундамент. Дешёвая марка бетона для фундамента двухэтажного дома не подходит, поскольку основание, выполненное из него, обвалившись, влечёт за собой разрушение стен и всего строения.
Кладка стен и установка любых несущих конструкций раньше чем через 4 недели после заливки основы. Не дождавшись полного схватывания бетона, строительство всей коробки дома происходит на подвижном основании, что в итоге приводит к его разрушению буквально сразу после окончания строительства.
Закладывать бетонную ленту по всему периметру одинаковой ширины и толщины без учёта внутренних особенностей дома. Это создаёт неравномерную нагрузку, а соответственно и разную усадку в различных точках постройки. Толщина в каждой конкретной точке должна высчитываться в зависимости от толщины стен, их расположения и назначения в несущей конструкции.
Использование для опалубки щитов из неподогнанных досок приводит к тому, что сквозь щели вытекает жидкость из бетона. Впоследствии это приводит к расслоению бетона, уменьшению его прочности и дальнейшему разрушению дома.
Замена заводской заливки замесом вручную растягивает время и само полотно становится неоднородным. Крепкий фундамент требует одномоментной заливки, что обеспечивает его гомогенность и повышает крепость. Возникновение воздушных пустот, которые приводит к разрушению фундамента происходит за счёт плохой трамбовки бетонной смеси.
Арматура и сваи являются несущим каркасом для фундамента, поэтому её толщина, марка и металл должны выбираться в соответствии с требованиями архитектурного проекта, без экономии.

Частой ошибкой в строительстве является небрежное отношение ко времени года и климатическим условиям. В зимнее время обязательно необходимо использовать специализированные пластификаторы (антиморозные), а летом накрывать бетон полиэтиленом и смачивать водой дважды в сутки, чтобы сохранить прочность материала.

Работы в строительстве можно выполнить самостоятельно, для сложных задач, профессионального замеса раствора и расчётов следует обратиться к профессионалам. Основа должна быть выполнена из самых качественных материалов, в необходимых количествах

Экономия возможна в отделке или дизайне, а чтобы дом не разрушился, установке фундамента необходимо уделить максимальное внимание

Цена

Отсутствие опыта станет ключевой преградой на пути к созданию качественного и долговечного фундамента. Нивелировать недостаток мастерства и знаний, помогут специалисты из , выполняющие работы на выгодных условиях:

Вид работы	Цена, руб./м3
до 20 м3	20-50 м3	50-100 м3	от 100 м3
Монолитный железобетонный ленточный фундамент, ростверк (только работа).	5000	4500	4000	3500
Монолитный железобетонный ленточный фундамент, ростверк (работа, опалубка).	6000	5500	5000	4500

Если есть необходимость в забивке свай, обращайтесь в нашу компанию! Гарантируется высокое качество и использование надёжных свай для забивки. Мастера компании готов помочь делом и советом в любое время.

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

Сборный;
Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы, данного фундамента такие:

Он универсальный, может функционировать со всеми постройками;
Простота монтажа монолитного вида;
Герметичность;
Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

Большие денежные траты;
Массивность конструкции;
Трудимый процесс.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму. Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.. В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья

Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Свайно ленточный фундамент расчет. Виды

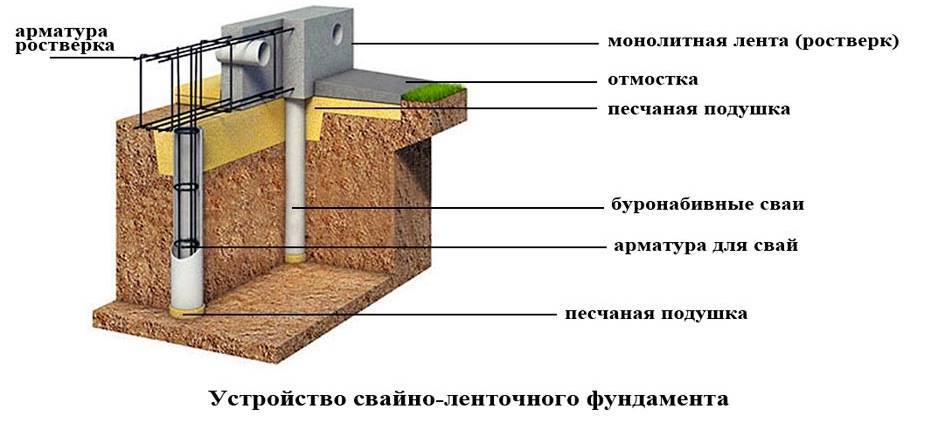

На картинке показано устройство свайно-ленточного фундамента с применением буронабивных свай

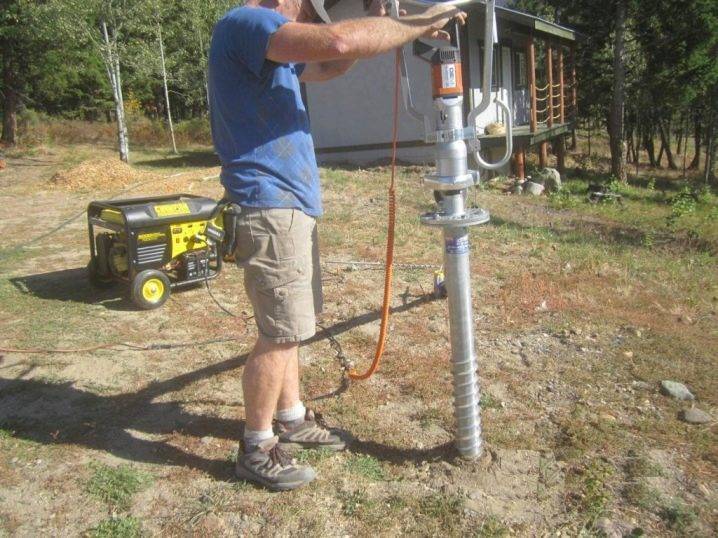

Винтовые – считаются самыми надежными и прочными. Они ввинчиваются в землю на необходимую глубину, благодаря специальной резьбе увеличивается прочность сцепления грунта со сваями;
Буронабивные – это один из часто используемых методов, так как применим практически для всех типов построек, и не требует усиления опоры по всей площади. Сначала под сваи роется скважина определенного диаметра, с учетом всех необходимых требований, затем скважина заливается бетонным раствором. При необходимости осуществляется обсадка стенок при помощи, например, стальной трубы;
Забивные – для этого метода используется специальная техника, так как необходимо сваи забивать в грунт.

Классификация фундаментов не ограничиваются только видами свай и методами их погружения, также существуют различные способы соединения их с ростверком, в данном случае, с ленточным основанием.

Ростверк является верхней частью сваи, которая помогает соединить все несущие конструкции друг с другом. Ленточный ростверк представляет собой сваи, равномерно расположенные по периметру сооружения. Ленточный ростверк на свайном фундаменте считается одним из самых надежных и имеет большой срок эксплуатации. Его устанавливают для наилучшего распределения нагрузки будущей постройки на все сваи. Для качественного возведения такого фундамент необходим грамотный расчет устройства всей конструкции:

стандарт расположения свай через 1 — 1,5 метра;
глубина установки не более 2 метров над замлей, при этом должно выступать 2 – 3 метра сваи.

К расчету ростверка стоит подойти более тщательно, так именно он определяет прочность всего фундамента:

Высота ростверка не должна быть менее 25 см;
Ширина рассчитывается исходя из ширины цоколя или же по толщине внешней стены, но не менее 40 см;
изгиб ростверка рассчитывается отдельно с использование сложной формулы. С этими расчетами рекомендуется обращаться к профессионалам.

Для деревянных домов и небольших каменных чаще используется мелкозаглубленный ленточный фундамент. Большую популярность он заслужил за свою недорогую стоимость. При этом закладывается он на слабопучинистых грунтах в глубину около 50 – 70 см.

Свайно-ленточный фундамент на склоне представляет собой достаточно удобную конструкцию, позволяющую сохранить первоначальный ландшафт на своем участке. В данном случае сваи закапываются в землю вертикально либо с определенным уклоном, объединенные сверху ростверками. Внешне сваи могут быть полностью находиться в земле, либо же частично выступать над поверхностью.

Инструкция по устройству свайно-ленточного фундамента

При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.

1. Очистка, планировка и разметка территории

На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.

2. Подготовка траншеи для ростверка

Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.

Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.

В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.

3. Подготовка скважин под сваи

Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.

На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.

Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.

Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.

4. Устройство опалубки

Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.

Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.

5. Теплоизоляция и гидроизоляция

Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.

Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.

6. Армирование фундамента

От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.

В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.

Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.

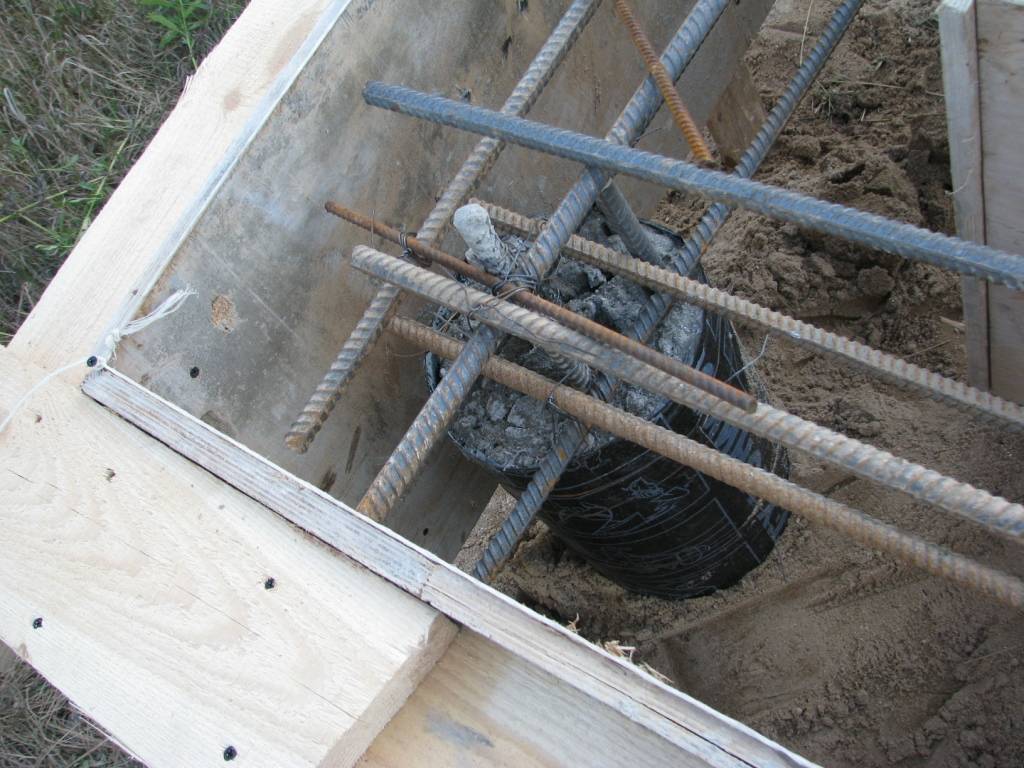

Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.

7. Заливка бетона

Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).

Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя. Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой

Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.

Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.

Как сделать свайно ленточный фундамент своими руками смотрите в видео

Конструкция СЛФ

Конструкция этого типа основания состоит из свай, которые установлены по центральной оси ленточного фундамента с определённым шагом. Арматурный пояс ленты жёстко связан с армокаркасом свай, все элементы образуют единую механическую систему.

Возведение ленты проводится по стандартным правилам. Исключение – наличие дополнительных элементов армокаркаса.

Работы проводятся в два этапа:

Возведение свай.
Заливка и выдержка ленточного основания.

Совмещать или выполнять одновременно два этапа получается не всегда. Но при одновременной заливке всех элементов фундамента можно достичь максимальной прочности и монолитности конструкции.

Процесс изготовления свай и их армирование

После того как свайно ленточный фундамент обретет ямы для опор, можно переходить к возведению самих свай. Для чего на дно нужно уложить песок, утрамбовав его до толщины в 30 см. Теперь можно приступать к гидроизоляции стенок ям. Для чего отлично подходит рубероид или иной листовой изолятор с подобными свойствами. В качестве условия выступает возможность свернуть полотно трубочкой. После подготовки материала его следует расположить на подушке, сделав это по такой технологии, чтобы он оказался распределен на всю длину ямы. Материал должен быть виден над уровнем дна траншеи на толщину будущей подложки под ленту, что равно 30 см. Взамен рубероида удобно применять асбоцементные трубы.

Схема винтового фундамента.

На следующем этапе производится армирование свай, при этом необходимо учесть, что арматура, применяемая для этого, должна быть сопряжена с прутьями каркаса ленты. Для чего высоту стержней для скважин нужно рассчитать так, чтобы она выходила на 20 см. Для монтажа каркаса свай допустимо применить около четырех стержней, а также обрезки, диаметр которых равен 10 мм. Между собой прутья должны крепиться проволокой.

Для того чтобы изготовить свайный фундамент с ленточным основанием, нужно подготовить:

обноску;
шнуры;
бур;
рубероид;
цемент;
песок.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты;М — масса дома (материалы + нагрузки);L — длина ростверка;R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Фундамент свайно-ленточный
