Создаем фундамент из дерева по старинке своими руками из пеньков для дома? Обзор

Утепление фундамента под деревянный дом

Теперь, когда мы рассмотрели, какие бывают фундаменты для деревянного дома, поговорим об утеплении этой конструкции. Лучше всего делать это по истечении примерно месяца после заливки фундамента до начала последующих работ. Однако можно и в другое время, вплоть по завершении строительства. Главными целями утепления является улучшение тепло- и гидроизоляционных свойств.

В качестве материала для утепления фундамента чаще всего используется пенопласт, минеральная вата и керамзит. Однако наибольшей популярностью все-таки пользуется пенопласт. Если строение будет иметь или имеет подвал или цокольный этаж, то материала потребуется больше, о чем следует позаботиться заранее.

Основными преимуществами пенопласта перед подобными материалами являются:

• доступная стоимость;
• достойный уровень прочности;
• незначительная теплопроводность;
• стойкость к воздействию влаги;
• легкость в транспортировке и обработке.

Размер плит пенопласта

Сегодня выпускаются плиты пенопласта, толщина которых составляет от 30 до 120 мм. Оптимальным размером плит пенопласта для территорий с умеренным типом климата является 50 мм. В подавляющем большинстве случаев эти плиты укладываются в два слоя.

Процесс утепления фундамента при помощи пенопласта можно условно разделить на два этапа: подготовительный и основной. Рассмотрим каждый из них.

Подготовительный этап

Первое, что необходимо сделать – убрать грунт по периметру дома на глубину промерзания почвы. После этого очищаем поверхность от остатков почвы и всего остального мусора и затем грунтуем ее. Сделать это можно праймером, купить который можно в любом строительном магазине.

Следующая работа – это гидроизоляция конструкции. В качестве гидроизоляционного материала может быть использована жидкая резина, которая просто перемешивается и посредством шпателя наносится на поверхность, или рулонные материалы.

После выполнения всех вышеперечисленных действий можно приступать к основному этапу утепления при помощи пенопласта.

Основной этап

Плиты пенопласта закрепляются очень просто:

1. На поверхность конструкции наносим клей. Делать это следует точками.
2. Ждем примерно минуту.
3. Хорошенько прижимает плиту к основанию.

Никакие дополнительные приспособления для закрепления использовать не нужно, так как помимо клея плиты пенопласта также будет держать грунт.

Надеемся, приведенная информация дала исчерпывающий ответ на вопрос: «Какие бывают типы и виды фундаментов под деревянный дом?» и помогла определиться с наиболее оптимальным вариантом в Вашем случае. Конечно же, сделать эту работу можно и самостоятельно. Однако никто не застрахован от непредвиденных ситуаций. При возникновении каких-либо трудностей обратитесь за помощью к специалисту.

Строительство столбчатого фундамента

Это самый простой и легкий вариант возведения деревянного фундамента своими руками.

Процесс строительства выглядит так:

1. Подготавливают площадку под «пятно» застройки. Снимают плодородный грунт, выравнивают профиль участка (насколько это позволяют условия рельефа).
2. Делают в соответствии с проектом разметку для шурфов под бревна стойки. Диаметр отверстий выбирают в полтора раза больше, чем диаметр бревен. Количество и глубина заложения столбов (стульев) зависит от свойств грунта и необходимых несущих способностей основания.
3. Глубину шурфов делают ниже уровня промерзания грунта в этом регионе. Она, с учетом песчаной подушки, должна быть такой, чтобы основание столба лежало на 20-20 см ниже этого уровня.
4. Засыпают на дно ям подушку из песка. Для усиления несущих свойств допускается заливка на дно слоя бетона, укладка под столбы плоских камней, крестовин из бруса или щита из обрезка массивной доски.
5. Подготавливают столбы к установке — калибруют, нумеруют и обрабатывают.
6. В углах здания и под местами пересечения внутренних стен устанавливают наиболее «толстые» отрезки бревен — комлевые части. Длину столбов выбирают из расчета, чтобы высота надземной части была достаточной для выравнивания по уровню под монтаж фундаментных балок.
7. Оборачивают подземную часть столбов рубероидом или пленкой.
8. Выравнивают отрезки бревен по вертикали, укрепляют их откосами.
9. Проводят обратную засыпку и трамбовку для сильных грунтов, частичное или полное бетонирование пазухи шурфа для слабых грунтов.
10. Опиливают надземные части столбов по уровню. Проводят гидроизоляцию срезов листовыми материалами. Крепят фундаментные балки.

Что это такое?

Основание с набивными сваями представляет собой самостоятельные опорные элементы, расположенные по отношению друг к другу с определенным шагом.

Особенности устройства

Отличие свай по данной технологии заключается в способе монтажа – силовые изделия изготавливают непосредственной на стройплощадке, набивая бетоном класса не ниже В15 предварительно подготовленные шурфы.

По способу изготовления набивные сваи делятся на такие типы:

1. С неизвлекаемой оболочкой – бетон подается в обсадные трубы, которые не только служат защитой от обсыпания грунта в процессе монтажа, но и защищают сваи от разрушающего воздействия влаги и агрессивных свойств почвы.

2. Опорные элементы без оболочки – эффективны при строительстве на грунтах с небольшой влажностью. Как правило, это неглубокие сваи пирамидальной или конической формы.
3. С извлекаемой оболочкой – при закладке фундамента используют обсадные трубы с бетонным башмаком на конце, который сбивается после погружения и служит якорем. После подачи раствора инвентарные изделия извлекают из скважины.

Для выделки скважин используют методы бурения, а также взрывные или ударные технологии. Шурфы могут иметь коническую или пирамидальную форму с плоским дном или расширенной пятой.

Плюсы и минусы

Преимущества технологии устройства свайно-набивного основания:

• метод эффективен практически на всех типах грунта, кроме скальных пород;
• строительные работы не занимают много времени;
• в большинстве случаев закладку фундамента можно проводить своими руками, не арендуя спецтехнику;
• набивные опорные элементы не подвержены коррозии;
• установку можно проводить в любое время года;
• транспортировка материалов связана только с доставкой арматуры, бетона и других сыпучих материалов на площадку;
• силовая конструкция обладает достаточной прочностью и износостойкостью, чтобы прослужить до 100 лет;
• технология устройства опор не требует большого объема земляных работ.

Помимо очевидных преимуществ свайного фундамента, набивной способ отличается такими недостатками:

• невозможность контроля качества набивки;
• подверженность горизонтальным силам в грунте;
• сложность инженерных расчетов;
• значительная часть работ проводится с применением ручного труда.

Область применения

фундамент подходит для строительства:

• одноэтажных и двухэтажных жилых домов,
• хозяйственных построек,
• пристроек к зданиям,
• гаражей,
• бань,
• заборов и других конструкций.

Когда планируется возведение тяжеловесных сооружений, изготавливают набивные опоры с не извлекаемой оболочкой и ростверком.

Фундамент подходит для строительства в таких геологических условиях:

1. Под опорной площадью фундамента заложены слабые почвы с несущей способностью менее 1,5 кг/см2.
2. Точка промерзания может находиться глубже 2-х метров от поверхности земли.
3. Подземные источники расположены близко к силовой конструкции.
4. Участок плотно застроен сооружениями различного назначения и нет возможности организовать подъезд спецтехники.

Монтаж отлива

Завершающий этап работы – финишная отделка. Одним из важных её элементов является отлив над окнами в деревянном доме: он предназначен для того, чтобы отводить дождевую влагу от стен и тем самым увеличивать их долговечность. Кроме того, он закрывает нижнюю часть обсадной коробки и повышает декоративные качества стен.

Деревянный дом или баня все время меняются в размерах — то немного «садится», то снова приподнимается. Потому просто взять и жестко закрепить в проемы окна и двери не получится: или погнет рамы или стены «повиснут» — не смогут сесть при усушке. Чтобы этого не случилось, в проеме устанавливают деревянную обсадную коробку (обсаду или окосячку), которая держится только за счет силы трения. К элементам этой коробки уже можно крепить оконную или дверную раму.

Сначала разберемся с профилями обсад. Фиксация за счет силы трения обеспечивается элементарным замком типа шип-паз. В одном случае на бревнах/брусе проема делают шип, в другом — вырезают паз.

Если баня у вас деревянная — сруб из бревен или бруса, то технология установки окон и дверей будет точно такая же, как и в доме. Разницы никакой. Так что все описанное касается и бани.

Монолитные обсадные коробки

Ответную часть часто делают из цельного деревянного бруса. Их еще называют монолитными или чистовыми. В зависимости от того, паз выпилен или шип, ответную часть делают П или Т-образную

Обратите внимание, что при монтаже окон или дверей, крепеж не должен заходить в брус/бревно стены. Чтобы обеспечить должную надежность, рамы крепят в самых » толстых» частях обсады

Обсадная коробка делается из бруса, в котором выбирается паз или вырезается шип. Соответственно профили обсады/окосячки бывают П или Т образными

Материал для обсадной коробки — монолитный или клееный брус. Использование клееного бруса в банях не приветствуется: при использовании невлагостойкого клея (а так обычно и бывает) от постоянных перепадов влажности клей разрушается, брус рассыпается. Потому лучше использовать монолитный брус требуемого размера

Только обратите внимание, что брус должна быть сухим — не более 12% влажности. Влажный потрескается или его поведет

Закажите на лесопилке брус нужного размера камерной сушки, или в течение 4-6 месяцев сушите его сами в тени на сквозняке

Закажите на лесопилке брус нужного размера камерной сушки, или в течение 4-6 месяцев сушите его сами в тени на сквозняке.

Этот тип обсады называется монолитной или капитальной. К ней уже можно крепить раму окна или двери. Если окна/двери пластиковые, «лицо» обсадного бруса можно оставить ровным. Если планируется установку деревянных изделий, под них выбирают четверть.

Какая из этих двух обсад/окосячек считается лучшей? Правильно сделанные обе нормально выполняют свои задачи. Каждый выбирает то, что ему проще делать.

Как сделать шип на проеме

Есть два варианта — сначала вырезать шип в дверном проеме, потом под него сделать обсадную колодку. Второй вариант — размечать шип по готовому пазу. В любом случае сначала наносится разметка.

Ширина и глубина шипа должна быть на 4-5 мм меньше размеров паза. Обсаду «сажают» на утеплитель, вот на него и требуется место. Ширина отмечается на торце бревен/бруса, глубина — на боковой поверхности стен

При разметке важно выдержать вертикальность линий. Далее берут циркулярную или цепную пилу, и по нанесенным меткам делают пропилы. Далее берут циркулярную или цепную пилу, и по нанесенным меткам делают пропилы

Далее берут циркулярную или цепную пилу, и по нанесенным меткам делают пропилы

При этом важно на боковых поверхностях выдержать требуемую глубину разреза и не отрезать шип совсем. Если цепной пилой владеете «не очень», лучше воспользоваться циркулярной — там очень глубоко отпилить не получится. Пример формирования шипа смотрите в видео

Пример формирования шипа смотрите в видео.

Делаем в проеме паз

Делать паз безопаснее: даже если слишком глубокие пропилы сделали, можно не всю сердцевину удалять, в крайнем случае, сделаете шип на окосячке больше.

Тут все проще: размечаете не торце ширину паза. В этом случае она на 4-5 мм больше, чем паз на обсаде/окосячке. Делаете два пропила, и середину между ними удаляете. Есть виртуозы, которые это делают цепной пилой, но в основном работают топором, потом подрабатывают стамеской.

Ленточный тип основы из дерева

В большинстве случаев сделать основу под жилые дома малых габаритов довольно просто, при этом не обязательно иметь богатый опыт в строительстве за плечами. Используя древесный материал, можно своими руками изготовить конструкцию опор, которая будет отвечать за несущую способность здания.

Для этого понадобятся бревна диаметром не менее 200 мм. Далее чтобы сделать правильную конструкцию, необходимо следовать определенной инструкции, такой как:

1. Первым делом своими руками выполняется подготовка строительного участка под строительство.
2. Размечается ленточный фундамент.
3. Необходимо сделать тщательную очистку и обработку антисептическими растворами древесину.
4. Длина столбов зависит от характеристики грунта и величины жилого дома или другого типа строения.
5. При помощи бура роется лунка под ленточный тип основы, ее глубина будет зависеть от величины промерзания грунта в своем регионе.
6. На дно лунки своими руками засыпается небольшой слой щебня или песка, но только крупной фракции. Это необходимо для того, чтобы бревно не углублялось в грунт под весом здания.
7. В момент погружения своими руками опору обворачивают в полиэтилен или рубероид. Это нужно не только для того, чтобы защитить ленточный тип основания от влаги, но и в момент погружения опора будет легче спускаться за счет снижения силы трения.

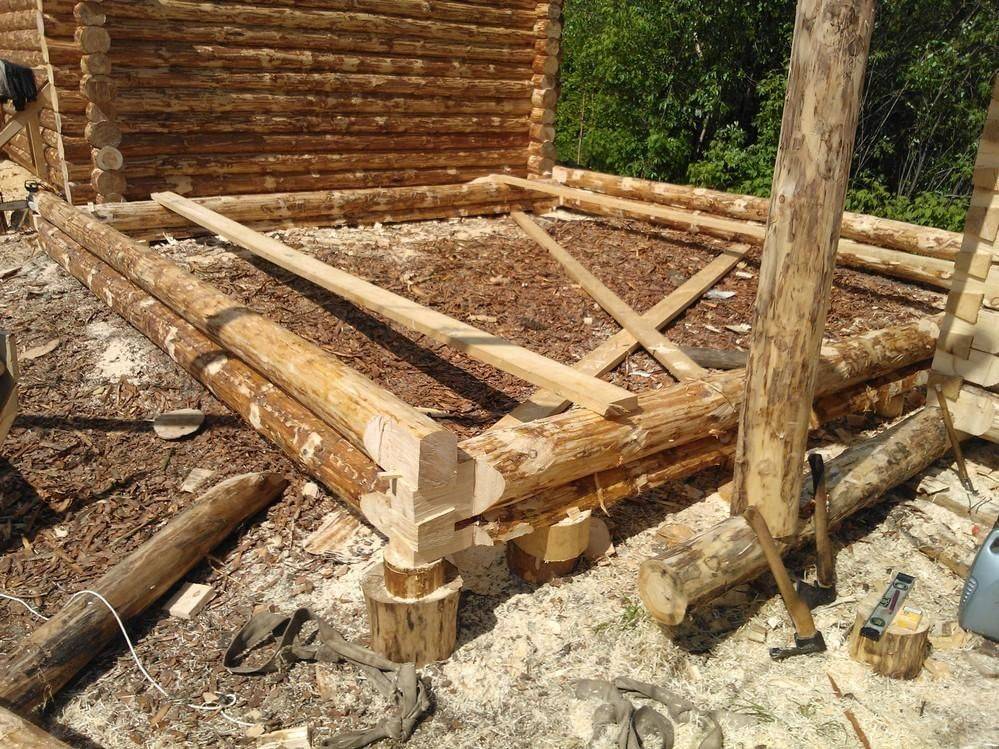

Деревянный фундамент на «стульях»

Явными преимуществами такого фундамента являются его экономичность и натуральность. Недостатки:

• относительно малый срок службы
• необходимость ручной выемки грунта
• необходимость проведения защитных мероприятий
• непригодность для построек с массивными стенами

Хотя срок службы деревянного фундамента и можно продлить путем специальной антисептической обработки. Для этого можно использовать, как «народные» методы:

• обугливание наружного слоя в 1,5 — 2 см
• обработка гудроном
• обработка жидким битумом
• обёртывание рубероидом или пленкой и т.п.

Так и современные:

• пропитка противопаразитными средствами
• пропитка антисептиками

Для «стульев» наиболее пригодна комлевая часть сосны или дуба с диаметром не менее 20 см. Их устанавливают под углами здания не меньше, чем на глубине 125см. остальные – можно на 20-30 см. меньше.

Лучше, если под них подкладываются плоские камни или отрезок деревянного бруса 10х20х50 см. В пучинистых грунтах столбы обматывают пленкой, чтобы максимально снизить выталкивающие силы пучения грунта.

Столбчатая конструкция

Столбчатый фундамент входит в число самых экономичных. Выбирая такое основание, учитывайте следующие факторы:

• пригоден только для устойчивых грунтов, не склонных к морозному пучению, с низким уровнем залегания подземных вод;
• перепад высоты поверхности участка под строительство должен составлять не более 2 м;
• подходит для возведения одноэтажных построек небольшой площади из-за ограниченной несущей способности.

Обустройство основания заключается в подготовке приямков для каждого столбика с гравийно-песчаной уплотненной подушкой и гидроизоляционным слоем из рубероида. Глубина приямка должна быть ниже уровня промерзания почвы.

Столбики располагаются под каждым углом сруба, в местах пересечения перегородок и стен, под косяками, с шагом 1,5-2 м под длинными стенами. Поверхности столбиков должны формировать горизонтальную плоскость.

• из кирпича или камня, уложенного на раствор;
• из асбестовых труб (внутрь устанавливается арматура и заливается бетон);
• из монолитного железобетона;
• из готовых железобетонных блоков.

Если опоры установлены в грунт, не склонный к подвижкам, компактная постройка из бревен прослужит долгий срок.

Фундамент из винтовых свай

Если на участке застройки залегают слабые грунты, наблюдается высокий уровень грунтовых вод и глубокое промерзание почвы в зимний период – под сруб бани лучше всего возвести свайный фундамент из винтовых опорных элементов.

Основание на винтовых сваях отлично подходит для пучинистых почв

Винтовая опора представляет собой полый металлический стержень с приваренными (или литыми) лопастями и заостренным концом.

Сруб для бани можно возвести на участке со сложным рельефом, погружая винтовые опоры на значительную глубину. Стержень винтовых свай можно легко нарастить до необходимой длины, поэтому опору легко вкрутить достаточно глубоко, чтобы концы свай упирались в грунт с высокой несущей способностью.

Применение свай в мокрых грунтах также возможно, но в этом случае следует сделать перед вкручиванием обработку опор антикоррозийными составами, ведь любая царапина на металле может вызвать быстрое появление коррозии.

Перед началом завинчивания винтовых опор в грунт, следует очистить участок от мусора, выкорчевать деревья и кустарники, тщательно выбирая корни

Очень важно, чтобы растущие рядом с постройкой деревья, не повредили корневой системой, погруженные в толщу почвы сваи. Корчевка деревьев и кустарников обычно легко выполняется своими руками

Грамотная разметка — один из залогов надежности основания

Грамотная разметка — один из залогов надежности основания

Затем приступают к разметке мест ввинчивания свай, для чего на участке отмечают периметр будущей бани, для чего в углах здания вбивают колышки, по которым натягивают шнуры. Своими руками эту работу выполнить абсолютно не сложно.

Когда все сваи погружены до определенных отметок, над землей остаются выпуски опор разных высот с проушинами. Необходимо подрезать все сваи на одну высоту, контролируя этот процесс с помощью измерительных приборов. Полые опоры легко срезать своими руками с помощью специализированного электроинструмента.

Внутренняя полость винтовых свай заполняется бетонным раствором, который должен застыть в течение нескольких дней. Пока раствор внутри стержня не наберет прочность, лучше всего приостановить выполнение других работ на фундаментных опорах.

Предлагаем ознакомиться Просел угол фундамента что делать

Посмотрите видео, как выглядит сруб на винтовом основании.

Область использования

Каких-либо нормативных ограничений на применение дерева в качестве материала для оснований нет. Например, в СНиП II.5-67 в качестве материалов для забивных свай указывают железобетон и дерево. Но есть два фактора, которые накладывают ограничения:

• Недолговечность дерева. Оно подвержено гниению, и даже обязательная обработка антисептиками или термообработка только «отодвигает» этот процесс по времени. Есть «мореная» древесина, но с учетом ее стоимости, деревянный фундамент из дешевых переходит в разряд дорогих.
• Невысокая по сравнению с железобетоном прочность. По таблице 12 СНиП II.5-67 нормативные сопротивления по предельным деформациям вертикальных свай из дерева в 2-3 раза ниже аналогичных по сечению железобетонных опор.

И «благодаря» этим недостаткам область применения деревянного основания ограничивается легкими постройками. А это — каркасные и деревянные небольшие дома, садовые домики, беседки, веранды.

№5. Расчет количества свайных опор

Выбор типа свай, их количества и мест погружения лучше доверить профессионалом, поскольку это очень ответственный этап. Впрочем, самому не мешает знать основные принципы расчета. Он проходит в два этапа. Сначала необходимо определить общий вес постройки, а потом посчитать несущую способность конкретной сваи в конкретном грунте.

Совокупная нагрузка здания на фундамент рассчитается как сумма следующих параметров:

• фактическая масса здания. Суммируется вес перекрытий, стен и кровли. Расчет можно выполнить, пользуясь табличными значениями массы основных строительных материалов;
• снеговые нагрузки. Тут все зависит от региона расположения дома. Для южных районов страны этот показатель в среднем составляет 50 кг/м2, для центральных – 100 кг/м2, для северных – 190 кг/м2;
• полезные нагрузки. Сюда включен вес мебели, которая будет использована, и проживающих людей. Чтобы не забивать себе голову подсчетом массы всех предметов мебели, можно использовать среднее значение – 150 кг/м2.

Полученные данные суммируют и умножают на коэффициент запаса 1,2.

Несущие характеристики сваи зависят от типа почвы. В идеале необходимо провести геодезические исследования, чтобы точно знать несущую способность почвы, но если такой возможности нет, можно воспользоваться табличными данными – достаточно только знать тип почвы. Например, несущая способность сухой глины средней плотности – 2,5 кг/см2, а плотного крупного песка – около 6 кг/см2.

Для каждого типа свай характерны свои несущие способности.

Например, нам необходимо построить 2-этажный дом из бруса размерами 10*8, использовать будем винтовые сваи 89*300 мм. Если дом расположен в центральной полосе, то снеговая нагрузка будет равна 10*8*100=8 т/м2. Полезная нагрузка каждого из этажей 10*8*150=12 т/м2, т.е. для всего дома 24 т/м2. Масса самого дома приблизительно равна 44 т. Совокупная нагрузка (44+24+8)*1,2 = 91,2 т. Допустим, почва – мягкопластичная глина, сваи будут погружаться на 2,5 м (их несущая способность при этом 5 т), тогда понадобится 91,2/5 = 18,24, т.е. 19 свай.

Глубину погружения сваи выбирают, исходя из типа почвы. Для устойчивого плотного грунта обычно достаточно свай длиной 2,5 м. Если на участке почва неустойчивая, длина сваи должна быть такой, чтобы достигать более плотного слоя грунта.

Часто в частном строительстве применяются именно винтовые сваи. Они выпускаются разного диаметра:

• 57 мм – такие сваи подойдут для создания фундамента для легких заборов;
• 76 мм – сваи для возведения более тяжелых заборов (например, из профнастила), а также легких строений (беседка);
• 89 мм – сваи для постройки дачных домов, небольших частных домов, хозпостроек. Такая опора в среднем выдерживает 3-5 т;
• 108 мм – отличный вариант для постройки частных домов любого типа, выдерживают от 5 до 7 т.

Расстояние между сваями рассчитывается для каждого отдельного проекта. Не рекомендуется делать расстояние между опорами более 3 м для каркасных домов, и более 2 м – для построек из пеноблока и газоблока. При наличии в регионе сильных ветров расстояние между опорами должно быть не более 2,5 м.

Выбор подходящего места

Сарай можно совместить с другими хозяйственными постройками, а также возвести, как отдельный объект. При этом придется воспользоваться рядом рекомендаций:

• Сарай должен удобно располагаться по отношению к другим постройкам.
• Не располагаться на участке, отведенном под садово-огородные культуры.
• Не нарушать общий принцип организации ландшафта.
• Не противоречить требованиям по санитарным и пожарным нормам.

Первые три требования хозяин вправе разрешить самостоятельно, а вот, что касается последнего, то здесь нужно учитывать ряд требований. Особенно это актуально в том случае, если в сарае предполагается содержать мелких домашних животных или птицу.

Согласно требованиям:

• Хозпостройка должна находиться на удалении 4-х метров от соседнего владения.
• Должна располагаться на расстоянии 15 метров от жилого дома.
• На расстоянии, не меньше 30 метров от источника питьевой воды.

Желательно, чтобы сарай располагался на возвышенности, иначе его могут затопить талые или дождевые воды. Сарай можно расположить так, чтобы он служил защитой от ветра для садово-огородных культур.

Необходимо также учитывать тот факт, что сарай может мешать соседям, закрывая их участок от солнечных лучей. Если это случится, и соседи пожалуются, то суд заставит снести постройку или перенести ее в другое место.

Варианты возведения

Антисептическая обработка дерева

Древесину обязательно нужно заранее ошкурить и наметить верхнюю и нижнюю части в соотвествии с ростом бывшего дерева

Это самый важный этап в возведении деревянного столбчатого фундамента. При этом стоит знать, что заготовку бревен под столбы лучше всего проводить в холодные месяцы в период ноябрь-январь. Древесину обязательно нужно заранее ошкурить и наметить верхнюю и нижнюю части в соотвествии с ростом бывшего дерева.

В качестве антисептирующего метода можно выбрать один из нижеприведенных:

• Обжиг древесины до крепкой угольной корочки;
• Химическая обработка древесины.

Каждый из методов имеет свои особенности исполнения, преимущества и недостатки.

Метод обжига

В этом случае дерево необходимо качественно обжечь со всех сторон на длину, равную подземной его части и плюс 20-25 см надземной части столба

В этом случае дерево необходимо качественно обжечь со всех сторон на длину, равную подземной его части и плюс 20-25 см надземной части столба. Обжигать дерево можно либо паяльной лампой, либо на костре. Метод обжига древесины требует соблюдения определенных правил:

• Так, дерево нужно обжигать равномерно и следить, чтобы толщина корки не превышала 2 см;
• Перед обжигом следует обработать периметр дерева глиной, слоем 1 см;
• После технологии обжига следует обмазать столбы битумной мастикой или смолой.

Химическая обработка древесины

Этот вид антисептической обработки дерева гораздо проще обжига, но требует определенных затрат на закупку химических препаратов

Этот вид антисептической обработки дерева гораздо проще обжига, но требует определенных затрат на закупку химических препаратов. В качестве антисептических средств можно использовать такие суспензии:

Водные растворы. Это самый простой вид суспензии. Приготовить её можно из подручных средств, таких как поваренная соль и борная кислота из расчета 950:50 гр соответственно на 5 литров только закипевшей воды. Полученным раствором обрабатывают деревянную опору по всей длине.

• Паста глиняная. Этот тип средства также можно смешать самостоятельно из жирной просеянной глины и воды. Полученным составом обмазывают деревянные столбы для фундамента.
• Готовые химические препараты в виде растворов железного купороса, фтористого натри, хлористый цинк, кремнефторисиый натрий или аммоний.
• Масла — антраценовое, каменноугольное, сланцевое, креозотовое и пр. Но такие средства являются максимально токсичными из всех, поэтому стоит соблюдать все правила, указанные в инструкции.
